Как правильно подключить светодиодный прожектор к сети 220 вольт

Подключаем к электросети

Подготавливается инвентарь и материалы:

• шуруповёрт;
• пассатижи;
• острый нож;
• изолента;
• паяльник;
• провода.

Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).

Кроме того, лучше подбирать провод того же металла, что и на приборе.

Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

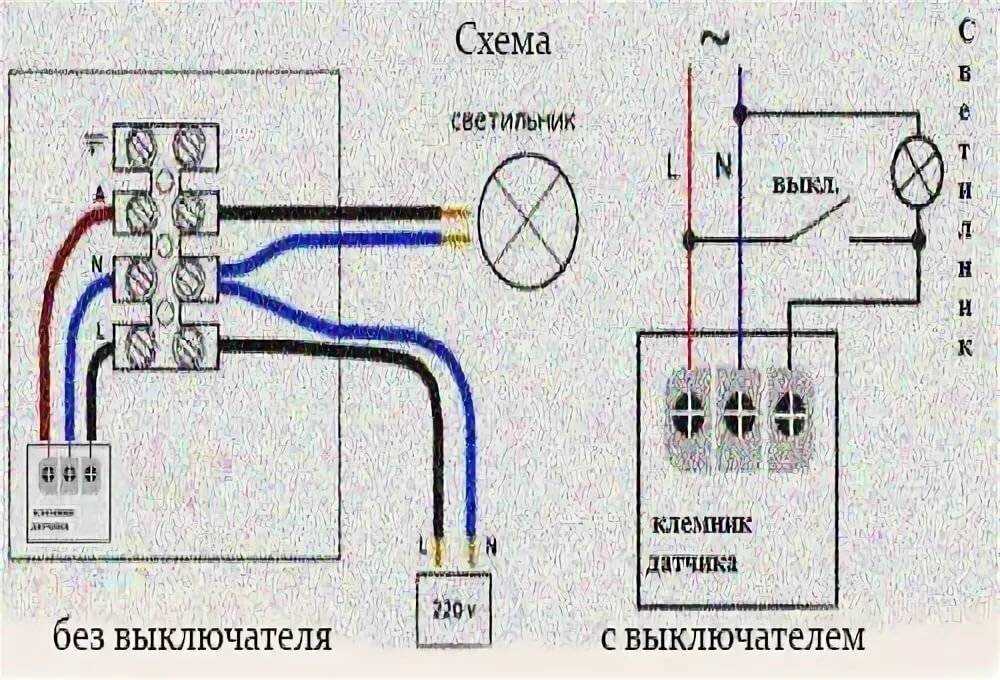

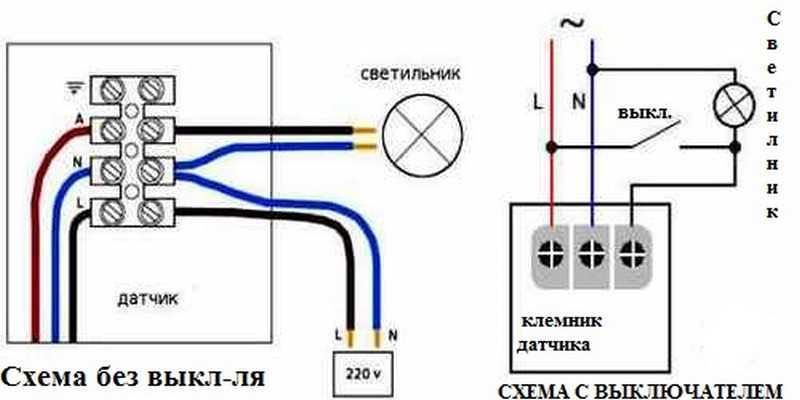

Схема подключения сенсорного прожектора с фотореле к датчику освещения

Провод разбирается на жилы. По цвету подбираются соответствующие контакты.

Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.

Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.

Места соединения проводов тщательно обматываются изолентой.

Если вы решили отдать предпочтение современным лампочкам дневного освещения, необходимо знать, как подключить лампу дневного света самостоятельно. Об этом подробно описано в статье.

Виды ламп освещения и их характеристики смотрите в этом обзоре.

Заключение

Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

1. Демонтаж крепления клеммной коробки;
2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
3. Закрывается крышка короба;
4. Прожектор закрепляется на кронштейн;
5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы

Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

Несколько важных правил

С целью безопасности очень важно при работе с электричеством придерживаться нескольких правил:

Все работы, связанные с подключением электроприборов, следует проводить с выключенным автоматом, расположенным на щитке. Помните — питание на кабелях должно отсутствовать. Для проверки напряжения необходимо пользоваться индикаторной отверткой

При работе очень важно переменный ток подключения не перепутать: «ноль» следует соединять только с нулевым кабелем, «фазу» — с фазным. После окончания всей работы необходимо подключиться к электросети, проверить работоспособность установленной и подключенной системы

Кроме того, следует настроить датчик движения.

Надеемся, что статья оказалась полезной читателям.

Ремонт является ответственным мероприятием, в котором нет мелочей. Перед началом работы нужно продумать все нюансы, обдумать варианты оформления помещения. Одним из самых популярных материалов являются обои. Можно подобрать разный рисунок, оттенок и .

Роллерная штукатурка — облицовочный стройматериал, благодаря которому можно легко создать рельефную поверхность. После нанесения и некоторых манипуляций на стене образуется узор с бороздами. Такое покрытие выглядит привлекательно и оригинально. .

Рано или поздно, но каждый человек сталкивается с необходимостью ремонта в своем жилище. Причин этому может быть множество. Одни хотят сделать дом более уютным и комфортным для проживания, а другие приобрели квартиру без отделки. И здесь возникает .

Газовые трубы — непременный атрибут любой кухни, где имеется газовая плита, духовка или колонка. Зачастую эти трубы своим внешним видом портят интерьер, нарушают дизайн и вызывают раздражение хозяев, стремящихся эти трубы скрыть. Вопрос, как закрыть .

Монтажный клей «Титан» пользуется успехом на рынке строительных материалов. В ассортиментной линейке присутствуют составы, позволяющие выполнять различные ремонтные и строительные работы. Для любого клея марки «Титан» характерен высокий уровень .

Магнитный пускатель — это устройство, предназначенное для коммутации силовых электрических цепей. Первое, что нужно сделать перед обслуживанием или ремонтом магнитного пускателя — это изучить документацию на данный пускатель, или как делают в XXI веке — посмотреть в Интернете. Также стоит знать слабые места магнитных пускателей — контактные группы. Именно контактные группы нуждаются во внимательном осмотре.

Если пришло время покрасить радиатор отопления, когда в доме стоят чугунные батареи, понадобится качественная радиаторная кисть соответствующего размера и термостойкая краска. Сегодня существует масса моделей такого строительного инвентаря. Разберемся с особенностями выбора малярной кисти для этих целей.

Для создания уникального и модного дизайна в помещении используют наливное 3D-покрытие для пола. Создать его своими руками вполне возможно. Для этого нужно обладать минимальными навыками в строительстве и следовать четкому алгоритму действий. Как сделать 3-Д пол своими руками? Пошаговая инструкция и нюансы — далее в нашей статье

Известно, что французским балконом называли окно «в пол» с небольшой кованой оградкой, выступающей от стенки фасада на 14-20 см. Появление данного архитектурного изыска было вызвано отсутствием в европейских домах туалетов. То есть люди использовали окна как отхожее место и выплескивали через них содержимое «ночных ваз» прямо на улицу.

Система теплого водяного пола сегодня является одним из самых популярных средств дополнительного обогрева в частных домах. По сравнению с электрическими напольными матами такие коммуникации обходятся дешевле в плане расхода теплоносителя, но зато требуют больше усилий для технического устройства. Организация системы управления водяным теплым полом является ключевым этапом монтажных мероприятий, предусматривая выполнение целого ряда электротехнических и пуско-наладочных операций.

Прожекторы — прекрасная возможность создать освещение на приусадебном участке, возле магазинов, на автостоянках, для рекламных баннеров.

Из них даже можно сделать обычную «переноску» для хозяйственных нужд.

Поток света прожекторы дают мощный, легко крепятся на стены, крыши и столбы, и всегда есть возможность изменять угол наклона фонаря.

В отличие от других видов осветителей, светодиодные прожектора не перегреваются, тратят минимум электроэнергии и легко переносят низкие температуры. Как подключить светодиодный прожектор к сети самостоятельно, что для этого нужно. Пошаговая инструкция и схема.

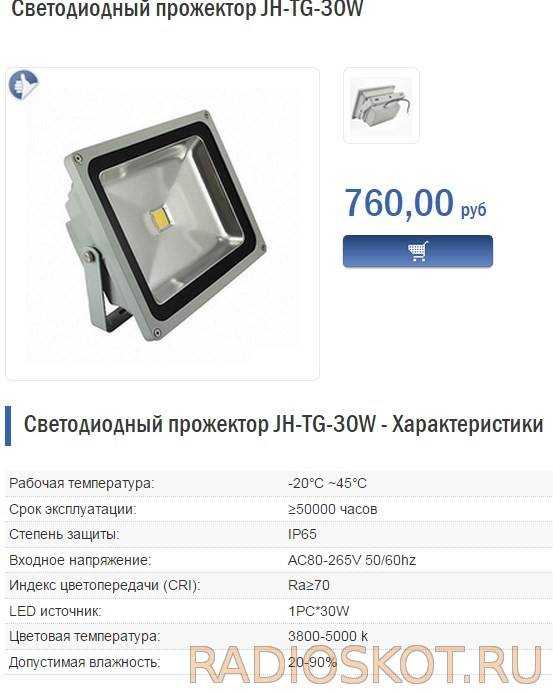

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Немного о конструктивных особенностях

Конструктивно светодиодный прожектор оформлен в металлическом корпусе, внутри которого располагается светодиодная матрица и блок питания (драйвер). В мощных моделях блок питания размещают снаружи, а светодиодная матрица соединена с радиатором охлаждения. В LED-прожекторах небольшой мощности в качества радиатора используется корпус осветительного прибора.

Отдельно стоит отметить, что нормы электробезопасности требуют использовать для подключения уличных прожекторов гибкие силовые кабели с многожильной конструкцией внутренних проводников. Примером такого решения является кабель NYM.

Схема подключения прожектора

Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

Схема подключения к сети 220 В выглядит следующим образом:

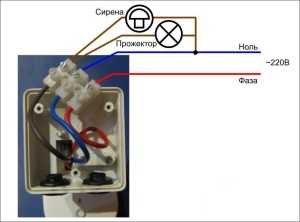

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

При желании и для повышения уровня безопасности на участке можно подключить еще и звуковую сирену. Схема в данном случае будет иметь следующий вид:

Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.

Процедура по шагам

В первую очередь, если куплен недорогой прибор от малоизвестного производителя, советуется разобрать его и осмотреть. Не должно быть видимых повреждений, неподключенных проводов, отсутствия изоляции.

Основные действия по монтажу светодиодного прожектора:

• снятие крепления клеммной колодки;
• зачистка окончания проводов;
• ввод сетевых электропроводов;
• подключение проводов питания;
• закрепление крышки;
• установка светодиодного прожектора на кронштейн;
• установка собранной конструкции на нужный участок.

Подключаемые провода необходимо зачистить от изоляции на 2-4 см.

Определение места

Перед тем как подключить светодиодный прожектор, необходимо определиться с местом, где он будет работать. Нужно рассчитать, какой световой поток понадобится, на какой площади будет прибор освещать территорию. Требуется убедиться, что рядом есть точки питания. Для уличных светильников обычно прокладывают кабель. Светодиодный прожектор при работе нагревается, поэтому должен быть доступ для циркуляции воздуха. Для эффективного освещения перед источником света не должно быть загораживающих конструкций или деревьев.

Прожектор можно закрепить на потолке, стене, опоре – на любой гладкой поверхности. Высота определяется с учетом габаритов, мощности и других важных параметров.

Крепление прибора на дереве, ПВХ пластике или жестяной пластине выполняется с помощью саморезов. Если нужно установить прожектор на кирпиче или бетоне, предварительно вставляются чопики, а потом сами крепежные механизмы.

Процедура подключения с заземлением и без него

Перед тем как подключить прожектор, следует обязательно изучить инструкцию. В случае если не указана полярность, ее можно не учитывать при подсоединении к сети. Для установки прожектора используется гибкий медный проводник, устойчивый к высоким температурам.

Подключать изоляционный провод не всегда нужно. Например, если подводящий провод имеет двухжильную конструкцию. Тогда землю можно заизолировать и спрятать в приборе.

Для обеспечения беспроблемного функционирования дополнительно применяют понижающие трансформаторы.

Процедура по шагам

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

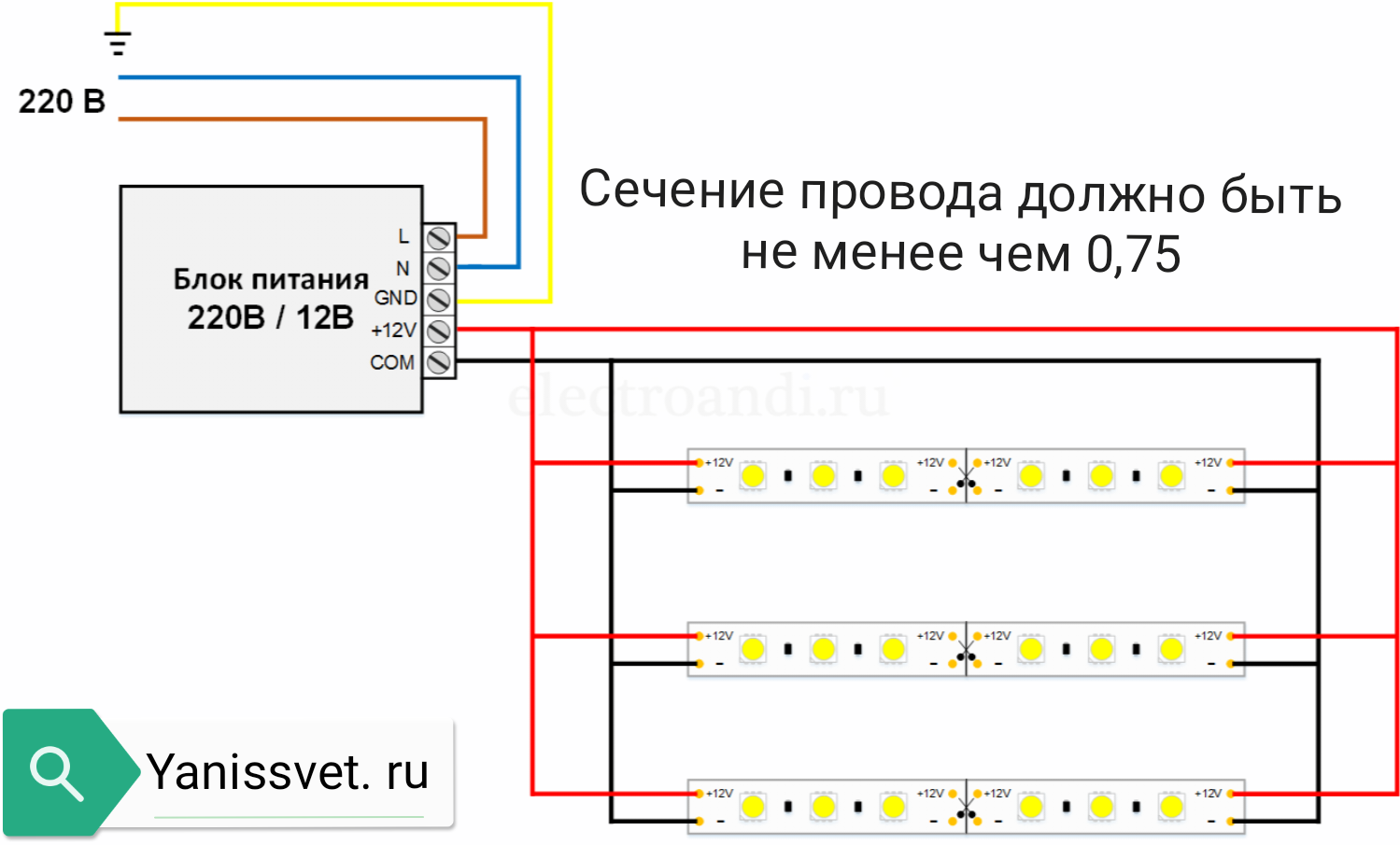

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

• Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
• С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.
• Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Варианты подачи напряжения

По способу подключения к сети светодиодные прожектора делят на две основные группы, рисунок 1:

• подключаемые к розетке через вилку, что в схематической форме показано на рисунке 1 слева;
• с непосредственным подключением, что изображено на рисунке 1 в его правой части.

Для упрощения выключатели и элементы подключения к сети условно не показаны.

Рисунок 1. Варианты подключения осветительных устройств к электрической сети

В первом случае речь идет о разъемном соединении, изначально рассчитанным на то, чтобы с ним мог работать любой пользователь. Для этого вилка устанавливают на соединительный кабель на предприятии-изготовителе, что радикально решает проблему правильного подключения. При реализации второго варианта необходимо владеть как минимум начальными навыками электрика, как как осветительное устройство приходит с завода только с отрезком кабеля без вилки и его нужно подключать к фиксированной части проводки «по месту». И здесь в ряде случаев возникает неопределенность из-за того, что этот кабель имеет три провода, тогда как стационарный сетевой кабель может иметь только две жилы.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

Рабочая часть прожектора называется светодиодной матрицей. Она состоит из одного или нескольких полупроводников, впаянных в обычную плату. Несмотря на то, что матрица не выделяет тепло наружу, она нагревается изнутри. От того, насколько качественно будет организован отвод тепла, зависит продолжительность эксплуатации устройства.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Стоит ли делать самостоятельно: все за и против

Сборка самодельного прожектора является одним из вариантов досуга, возможностью проявить свои конструкторские и технические способности. Это основной аргумент, говорящий в пользу самостоятельного изготовления подобных устройств. Необходимо признать, что большинство людей не обладают должными навыками в электротехнике или не имеют необходимого инструмента и материалов.

В результате оказывается, что все комплектующие придется приобретать и проще сразу купить прожектор. Однако, люди, для которых техническое творчество является лучшим способом проводить время, находят в подобных занятиях большое удовольствие.

Подобные занятия можно назвать обычным развлечением, но в результате появляется нужное и полезное устройство.

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку

Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

• бокорезы;
• канцелярский нож или специальный инструмент для зачистки провода;
• паяльник со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Подключение устройства к той или иной сети зависит от модификации. Это могут быть приборы, работающие от сети переменного тока напряжением 220 В, либо оборудование, функционирующее от источников постоянного тока на 24 В. В последнем случае может применяться обычный бытовой выпрямитель тока.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Разместите прожектор, наживив винты и шурупы, достаньте провода из коробки и соедините с нужными в соответствии с электросхемой. При помощи паяльника обеспечьте надежное крепление и хороший контакт на проводах. Выполните изоляцию, спрячьте соединения внутрь клеммной коробки и верните на место крышку, закрутив болты. В этих целях могут использоваться и специальные защелки.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

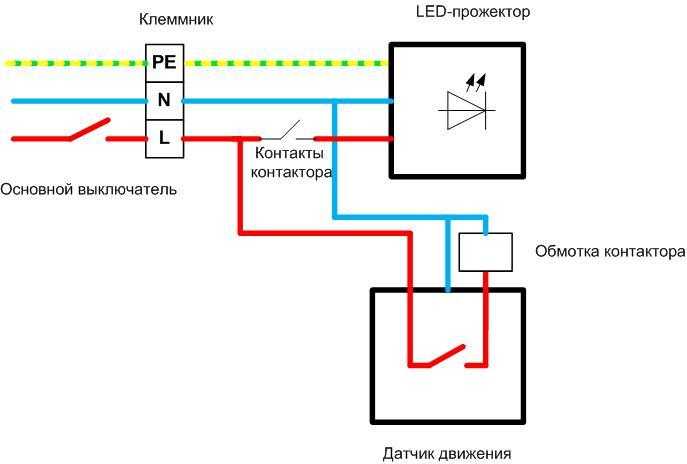

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

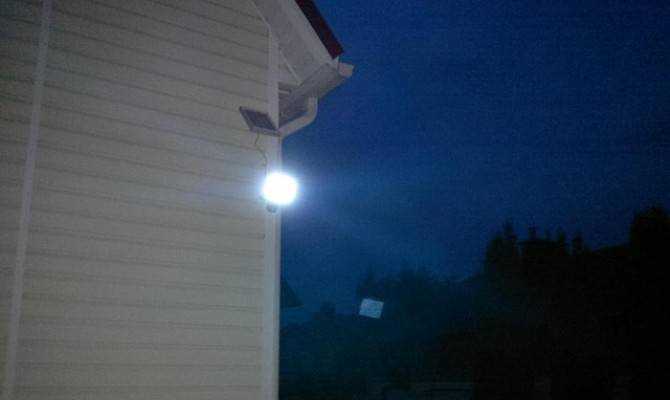

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
