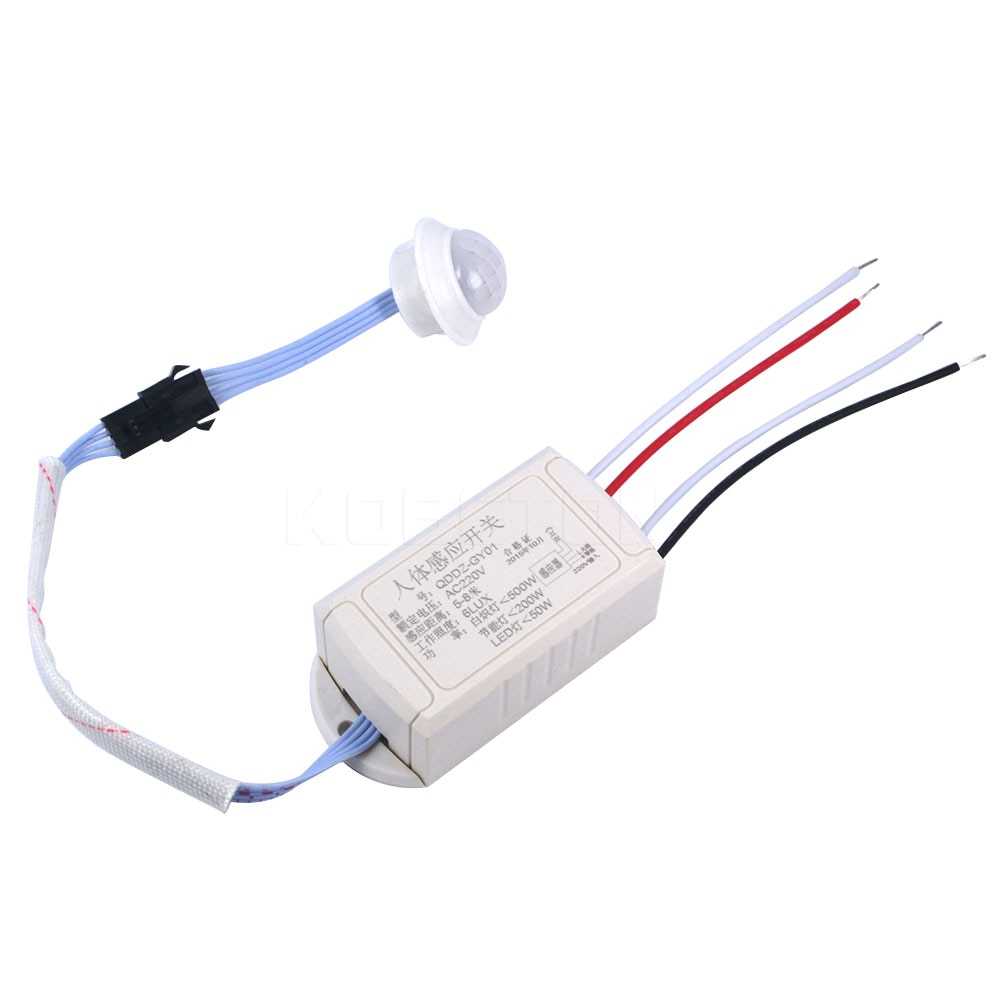

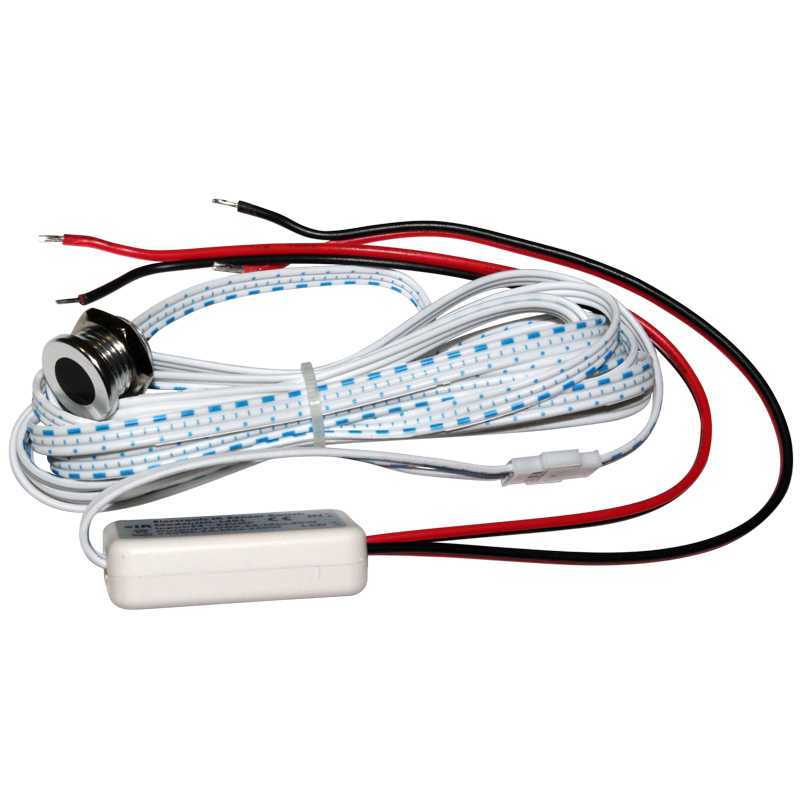

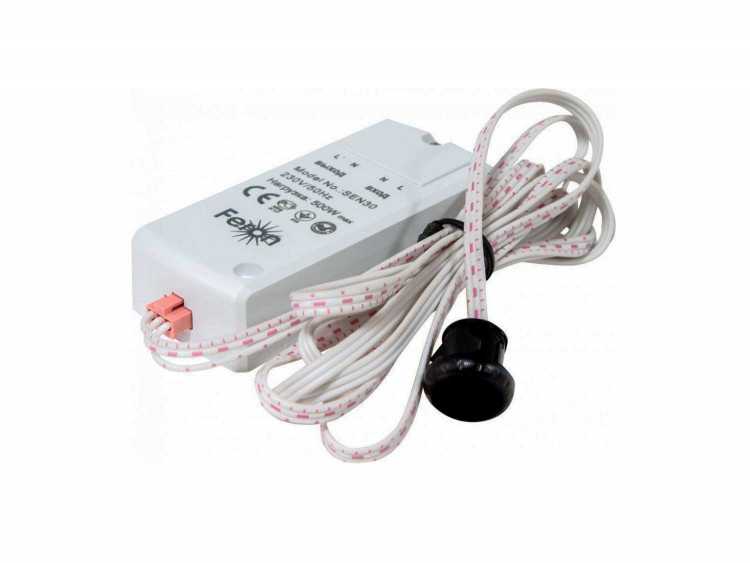

Датчик движения руки для светодиодной ленты

Способы подключения

Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, звонком). Делается это по тому же принципу, который используется при установке механических выключателей – в разрыв фазной линии.

Силовая цепь прибора имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:

N – нейтральный вывод, общий для всех элементов электрической схемы;
L – фазная линия (вход);
A – точка подключения нагрузки (выход).

На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения вместо выключателя. Однако существуют и другие решения, применяя которые можно существенно разнообразить способы использования чувствительных элементов.

Одиночная установка

Самый простой способ, практически не отличающийся от того, что используется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:

К нейтрали питающей линии подключается провод, идущий на зажим N датчика, а также один из двух, идущий к потребителю.
К фазе питающей линии подключается провод, идущий на зажим L датчика.
С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

Обратите внимание, что если вы хотите подключить прибор, например, к светодиодной ленте, то этого нельзя делать напрямую, поскольку питается она постоянным током и напряжением 12 или 24 вольта. Провода с выводов N и A необходимо присоединить к входным клеммам отдельного блока питания, имеющих соответствующую маркировку (мнемосимвол переменный ток). Преимущество способа в его простоте

Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала

Преимущество способа в его простоте. Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала.

Групповая установка

Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный или постоянный ток), а также равные номиналы напряжения и тока. Подключение элементов производится последовательно или параллельно друг другу.

Последовательное подключение двух датчиков движения заключается в том, что вывод A первого по цепи соединяется с клеммой L последующего. При этом светильники в обеих комнатах подключаются параллельно друг другу – каждый к выводу A своего прибора управления. В этом случае второй по ходу цепи прибор срабатывает только при включении первого.

Параллельная коммутация датчиков применяется, если конфигурация помещения сложная и можно выйти из поля зрения одного из приборов, фактически оставаясь на месте. Или если в светильнике можно включить одну или несколько групп ламп, отличающихся мощностью. В этом случае объединяются входы силовых цепей, а выводы A остаются автономными.

Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет включаться и днем. Для исключения этого казуса последовательно с ним, первым в цепи, включается прибор, реагирующий на уровень освещенности.

Частое повторение цикла-включения выключения отрицательно влияет на работоспособность светильников. В меньшей степени это касается ламп накаливания, но и они долго не выдержат. Поэтому параллельно датчику устраивается обходная линия (байпас), в которой устанавливается обычный механический выключатель. Если его контакты замкнуты, то свет будет гореть постоянно. Точками подключения являются зажимы L и A.

Базовые преимущества и особенности использования

Накладные потолочные светодиодные светильники выгодно отличаются от встраиваемых аналогов тем, что не нуждаются в сверлении монтажных отверстий. Это значительно расширяет область их применения. Они могут использоваться в качестве основного или дополнительного источника света. Кроме освещения, они выполняют еще и важную эстетическую функцию, украшая помещение. Это особенно актуально для коммерческих, развлекательных заведений. Среди других важных достоинств необходимо отметить:

универсальность. Накладные потолочные LED-светильники могут устанавливаться в коридорах, холлах, санузлах, рабочих и других помещениях;
долговечность. Светодиодные лампы рассчитаны на срок службы от 50 тыс. и более;
экономичность. Использование светодиодных светильников позволяет в 2 – 6 раз сократить затраты электричества по сравнению с обычными лампами такой же мощности.

Выполнение настройки после подключения датчика движения

После установки устройства и выполнения его подключения осуществляется регулировка датчика движения с настройкой его рабочих параметров для корректной и эффективной работы оборудования.

Регулировка работы датчика движения по степени освещенности, выполняется с помощью реле LUХ

Функция установки задержки отключения прибора TІME позволит задать необходимый период, на протяжении которого датчик не будет отключать свет. Диапазон значения состоит в пределах 5-600 секунд. Здесь большую роль играет скорость движения человека в зоне чувствительности датчика. Если человек проходит данный промежуток быстро, выставляется минимальное временное значение.

Регулировка работы прибора, в зависимости от степени освещенности, выполняется с помощью реле LUХ. Устанавливается необходимый порог, при котором датчик будет срабатывать даже в дневное время суток. Здесь следует выбирать минимальное или среднее значение на шкале. Максимальный или минимальный уровень выставляется в случае малого или большого количества естественного света в помещении.

С помощью регулятора SЕNS выполняется установка уровня чувствительности прибора к срабатыванию, что зависит от размера и дальности объекта. Для этого действие устройства проверяется для каждого члена семьи, после чего выбирается оптимальное значение. Если наблюдаются ложные срабатывания датчика, уровень чувствительности лучше снизить. В случае выхода прибора из строя или сбоя в работе одного из его параметров, ремонт датчика движения следует доверить специалисту, что станет гарантией корректной его эксплуатации впоследствии.

Чувствительность прибора к срабатыванию выставляется с помощью регулятора SЕNS

Сборка своими силами, или дело мастера боится

При наличии минимальных знаний в электронике, можно смело закупать детали, брать в руки паяльник и приступать к созданию чудо-прибора, рассчитанного на питание от сети в 220 вольт. Секрет успеха кроется в грамотно спаянной схеме с соблюдением полярности проводов. Наглядные фото и видео, представленные в Интернете, помогут выполнить работу максимально правильно.

В предложенной ниже схеме можно обойтись и без конденсатора С3. Для того чтобы собрать прибор, вам следует запастись:

двумя транзисторами КТ315;
полупроводником Д226;
простым конденсатором (на 0,22мкф);
сопротивлением (на 30 Ом);
мощной батарейкой на 9 В или блоком питания;
электролитическим конденсатором (на 16 В и 100 мкф).

Пайка перечисленных выше элементов выполняется по указанной выше схеме, которая затем помещается в корпус.

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Датчики движения

Такое устройство, как датчик движения используется для включения, или отключения, в основном осветительного прибора, посредством коммутации напряжения питания на электрические приборы установленные в паре с ним. Срабатывает он по мере возникновения возмущающего воздействия, подаваемого на его чувствительный элемент.

Рассмотрим на примере инфракрасный датчик движения, принцип действия которого основан на наблюдении за повышением, или уменьшением уровня ИК-излучения. А для улавливания перемещений человека в пространстве, в устройстве используются линзы Френеля. Такая линза улавливает инфракрасное излучение и фокусирует его на пироэлектрический элемент, который формирует некоторое количество импульсов, число которых зависит от интенсивности передвижения человека. При продолжительном поступлении импульсов на пироэлектрический элемент, датчик движения коммутирует электрический сигнал на блок питания и светодиодная лента срабатывает. При прекращении перемещения человека, а соответственно прекращения изменения уровня инфракрасного излучения, фокусируемого линзой, он перестает срабатывать и светодиоды тухнут.

Установка и монтаж

При произведении монтажных работ, следует учитывать расположение датчика, для определения зоны обнаружения передвигающихся объектов.

На рисунке показано стандартное размещение на прямоугольной стене, а красными линиями показана зона реагирования на человека.

Дальность обнаружения человека в зависимости от марки датчика ограничена 10-15 метрами, этого расстояния достаточно для установки его в рабочих кабинетах и помещениях с малой площадью. Если требуется установление присутствия человека или животного в больших помещениях, то в этом случае нужно применять несколько датчиков.

Типы подсветки

Автоматическая

Автоматическая подсветка лестницы — не только удобная опция в освещении пространства, но и отличный способ экономии электроэнергии. Специальные датчики реагируют на передвижение человека или срабатывают от звукового сигнала, при этом свет выключается автоматически после того, как человек покинул помещение.

Датчик движения срабатывает при перемещении жильца и включает подсветку лестницы в момент пересечения определенного пространства. Когда человек покидает помещение, свет выключается самостоятельно в течение заранее запрограммированного времени. Использование данного датчика рекомендуется для одного режима функционирования светильников.

Подсветка лестницы на ступенях с датчиком движения, оборудованным защитой сенсора от атмосферных осадков, позволяет осуществлять подсветку наружных пролетов. Датчик с таймером времени или на фотоэлементе включит свет в определенные часы. Данная опция позволяет включать освещение наружных лестниц в темное время суток или в запрограммированное время.

Датчик нагрузки реагирует на внешнее воздействие и замыкает цепь при оказании давления на ступени или при прикосновении к перилам. Звуковой датчик настраивается на голос человека или хлопок, включая и выключая свет по звуковой команде.

Беспроводная

Использование автономных источников энергии дает возможность организовать безопасную и надежную подсветку лестничных пролетов. Нередко родители устраивают беспроводное освещение лестницы на второй этаж, где находятся спальни детей.

Для оборудования беспроводной подсветки понадобятся датчики движения, светильники и аккумуляторы, в качестве которых могут использоваться стандартные батарейки повышенной емкости. Размещение данного типа освещения в частном доме позволяет достичь следующих преимуществ:

уменьшение расхода электроэнергии;
возможность использования подсветки как аварийного освещения при обесточивании помещения;
освещение работает только в тот момент, когда есть необходимость, что позволяет использовать аккумулятор длительное время;
мягкий свет вполне достаточен для освещения ступеней, при этом он не ослепляет;
для устройства подсветки не требуется прокладывать кабель и сверлить стены;
мало точные изделия, безопасны.

Готовые комплекты может установить своими руками любой владелец квартиры или частного дома. Простая схема сборки и отсутствие необходимости подключения к высокому напряжению позволяют произвести монтаж без специалистов.

Обычно в готовых комплектах беспроводных светильников используют батарейки типа ААА (мизинчиковые). Датчики движения выключают свет после прекращения передвижений в течение 18 секунд.

Обычная

Самостоятельный монтаж электрической подсветки лестницы от сети без специальных навыков невозможен. Работа с напряжением требует определенных знаний и умений, поэтому для устройства традиционных систем лучше пригласить профессионала. Неправильно смонтированная проводка может стать причиной пожара или травм.

Для установки традиционной системы потребуются:

провода определенного сечения и марки;
светильники;
датчики движения;
реле;
гофрированные трубки и кабель-каналы для укладки провода в деревянных домах.

Первым шагом для оборудования освещения лестничного пролета необходимо составить схему проводки, после чего приобретаются элементы цепи и выполняется подготовка поверхностей для прокладки кабеля. В бетонных поверхностях проводят штробление, для деревянных используют наружные кабель-каналы.

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения. К выводу PE подключаем наш заземляющий проводник.

Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Как выбрать усилитель для светодиодной ленты

На сегодняшний день все более популярной является подсветка светодиодными лентами. Такие ленты являются экономными и создают особенную атмосферу разноцветного или монохромного сияния.

При монтаже светодиодной ленты нужны блоки питания 12в. Если есть желания управлять лентой на расстоянии, используется светодиодный диммер, RGB лента управляется RGB контроллером. При сложных схемах подключения используется усилитель, который усиливает сигнал диммера или контроллера для управления светодиодной лентой.

Для понимания какой усилитель нужен для определенной схемы подсветки – рассмотрим некоторые разновидности. Для того чтобы купить усилитель, необходимо понимать подойдет ли он в схему подсветки.

Виды светодиодных усилителей:

RGB усилитель, используется для RGB светодиодных лент, также есть возможность для подключения монохромных светодиодных лент через один канал. RGB усилитель имеет на входе «input», и на выходе «output» обозначения каналов – «R» — красный цвет, «G» — зеленый цвет, «B» — синий цвет, «V+» — общий плюс подключения. Также предусмотрены контактные клеммы для питания 12V, которое обозначается как «Power» и может быть выполнено под разъем 5,5мм или же в виде зажимных контактов, или выведенных проводов.

Усилители для RGB светодиодных лент можно встретить разной мощности. Среди популярных выделяют на 12A, 18A, 24A, 30A, 36A. Они могут быть выполнены в пластиковом или алюминиевом корпусе, также можно встретить мини RGB усилители, которые выделяются своим не большим габаритным размером, и выполнены в виде плати, которая обтянута термоусадкой.

Монохромные усилители. Данные усилители предусмотрены для подключения монохромной ленты. На входе «input», и и на выходе «output» имеют обозначения «V+» и «V-», также контакты «Power» для подключения 12В от блока питания.

Для подключения светодиодной ленты 14,4 Вт на метр длинной 20 метров и RGB контроллером на 12А понадобится усилитель на 12А или же с запасом мощности на 18А. Почему именно так? Рассмотрим варианты подключения.

Какой длинны должна быть лента, чтобы управлять можно было ей с помощью RGB контроллера на 12А? Все достаточно просто, берем в расчет ленту RGB на 60 светодиодов, которая потребляет 14,4 Вт на метр. Соответственно, 12А (усилитель) умножаем на рабочее напряжение 12В и получаем 144 Вт, это показатель мощности усилителя. Теперь 144 Вт разделим на 14,4 Вт и получим 10 метров – максимально возможная длинна ленты для подключения к RGB контроллеру на 12А. Но, если светодиодной ленты для освещения нужно проложить 20 метров, а контроллера достаточно только на 10 метров, в схему включают RGB усилитель.

Какой же мощности он должен быть? Для правильного выбора RGB усилителя примем во внимания расчеты по RGB контроллеру, исходя из этого (10 метров х 14,4Вт / 12В рабочее напряжение) получим суммарный выходной ток 12А. Усилителя на 12А или 144Вт будет достаточно для подключения оставшихся 10 метров светодиодной ленты.

RGB усилитель на 12А имеет выходной ток по 4А на канал, исходя из этого, следует, что если подключать к этому усилителю монохромную ленту, то ее возможно подключить уже не 10 метров, а 3 метра, так как будет использоваться только один канал.

Применение светодиодных усилителей дает множество преимуществ, среди которых:

возможность подключения большого количества светодиодной ленты в одну схему;
значительное снижение нагрузки на контроллер;
возможность использование большое количество малогабаритных блоков питания, если это нужно при монтаже;
равномерное управления светодиодными лентами.

К недостаткам отнести можно только одно, это то что в данных схемах подключения используется много компонентов. Но в ситуациях, когда монтаж возможен только с усилителями, это не недостаток, а хорошее решение применения осветительной системы.
