Как выбрать светодиодный драйвер, led driver

Линейный драйвер для светодиодов своими руками

С теорией закончим, перейдем к практике и попробуем собрать линейный драйвер своими руками. Проще всего эту задачу решить при помощи широко распространенного интегрального стабилизатора КР142ЕН12А (его импортный аналог – LM317). Найти его можно в любом соответствующем магазине, и стоит он в районе 20 рублей. Необходимые материалы и инструменты: паяльник, тестер и провода.

Эта микросхема рассчитана на входное напряжение до 40 В, выдерживает ток до 1.5 А и, главное, имеет встроенную защиту от перегрузки, короткого замыкания и перегрева. Правда, это стабилизатор напряжения, а драйвер должен стабилизировать ток. Но мы этот вопрос решим, чуть изменив типовую схему включения микросхемы.

Универсальный драйвер для светодиодов на интегральном стабилизаторе

Здесь микросхема применяется в роли регулирующего элемента, стабилизирующего ток на заданном уровне. Какой величины этот ток будет? Все зависит от сопротивления резистора R1, номинал которого рассчитывается по простой формуле: R = 1.2/I, где:

R – сопротивление в омах;
I – необходимый ток в амперах.

Давай попробуем построить драйвер для тех светодиодов, из которых мы делали настольную лампу в начале статьи. Итак, нам нужен драйвер, на напряжение 9.9 В выдающий стабилизированный ток 300 мА. Делаем расчет номинала резистора R1: 1.2/0.3= 4 Ом. Поскольку резистор стоит в токовой цепи, мощность его выбираем не менее 4 Вт.

Здесь отлично подойдут резисторы, используемые практически во всех телевизорах в качестве гасящих по питанию (такие лежат в любом магазине). Они имеют мощность 2 Вт и сопротивление 1-2 Ом. Если резисторы одноомные, то их понадобится 4 шт, если двухомные – 2 шт. Соединяем их последовательно, чтобы сопротивления сложились.

Крепим микросхему на небольшой радиатор и подключаем к выходу нашего драйвера цепочку из трех последовательно соединенных светодиодов, соблюдая полярность. Можно включать. Но куда? Какое входное напряжение у этого драйвера? Вот тут начинается самое интересное. Напряжение на входе должно быть минимум на 2-3 вольта больше того, что необходимо светодиодам, но не более 40 В – больше микросхема не выдержит.

В нашем конкретном случае светодиодам нужно 9.9 В. Значит, на вход можно подать постоянное напряжение величиной от 12 до 40 В. Причем напряжение это может быть нестабилизированное. Подойдет автомобильный аккумулятор, блок питания ноутбука или ПК, понижающий трансформатор с диодным мостом. Подключаем, соблюдая полярность, и наш фонарь готов!

Вот и закончилась наша беседа о led драйверах. Надеюсь, теперь ты не только знаешь, как работает этот важный узел, но и сможешь его правильно выбрать, подключить, а при необходимости даже собрать своими руками.

Расчет драйверов для светодиодов

Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.

Статья по теме:

Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.

В некоторых драйверах предусмотрена защита от аварийных ситуаций

Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.

Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.

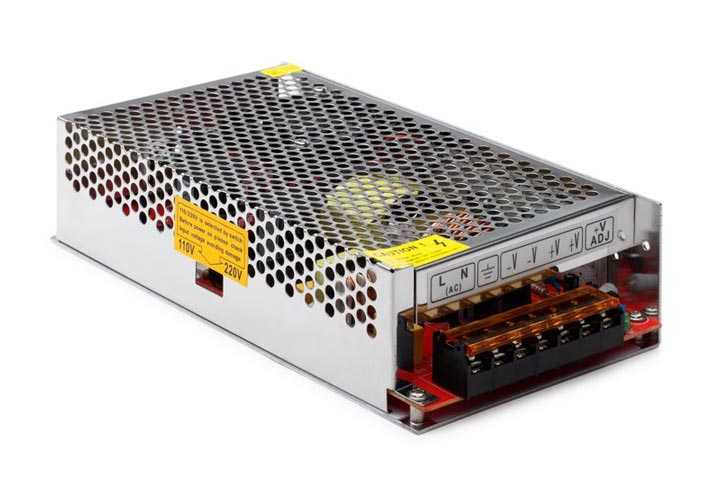

Светодиодные ленты — подключение от блока питания или драйвера?

Отдельный вопрос это светодиодные ленты. Для них вовсе не нужны драйвера, и как известно они подключаются от привычных нам блоков питания 12-36 Вольт.

Казалось бы в чем подвох? Там же тоже стоят светодиоды.

А дело в том, что драйвер уже автоматически присутствует в самой ленте.

Все вы видели на светодиодных лентах впаянные сопротивления (резисторы).

Они как раз таки и отвечают за ограничение тока до номинальной величины. Одно сопротивление устанавливается на три последовательно подключенных светодиода.

Такие участки ленты, рассчитанные на напряжение 12 Вольт называют кластерами. Эти отдельные кластеры на всем протяжении ленты подключены между собой в параллель.

И именно благодаря такому параллельному соединению, на все светодиоды подается одинаковое напряжение 12В. Благодаря кластеризации при монтаже низковольтной ленты, ее спокойно можно отрезать на мелкие кусочки, состоящие минимум из 3-х светодиодов.

Казалось бы, решение найдено и где здесь недостаток? А главный недостаток такого устройства — эти резисторы не проделывают никакой полезной работы.

Они лишь дополнительно нагревают окружающее пространство и сам светодиод возле него. Именно поэтому светодиодные ленты не светят так ярко, как нам хотелось бы. Вследствие чего, их используют лишь как дополнительный свет интерьера.

Сравните 60-70 люмен/ватт у светодиодных лент, против 120-140 лм/вт у светильников и решений на основе драйверов.

Возникает вопрос, а можно ли найти ленту без сопротивлений и подключить к ней драйвер отдельно? Да, такие устройства например применяют в светодиодных панелях.

Их часто монтируют в подвесном потолке и не только. Применяются они без сопротивлений. Еще их называют токовыми светодиодными линейками.

Именно токовыми. Здесь все отдельные участки линеек подключаются последовательно на один драйвер. И все прекрасно работает.

Как изготовить линейный светодиодный драйвер своими руками?

Имея готовые микросхемы, собрать драйвер для светодиодов может любой новичок-радиолюбитель. Для этой работы надо уметь две вещи – читать электрические принципиальные схемы и владеть паяльником.

Например, собрать токовый стабилизатор для светодиодов на 3 Вт можно с помощью микросхемы PowTech – PT4115 (Китай). Преобразователь, созданный на основе этой микросхемы, имеет минимум элементов и высокую эффективность.

Простейший токовый преобразователь собирают даже из зарядки от телефона. Далее представлена инструкция по сборке драйвера для трёх светодиодов мощностью по 1 Вт.

Для работы вам понадобится:

Старая зарядка от мобильного телефона. Например, от «Самсунга» – они надёжнее. Параметры устройства – 5 В и 700 мА.
Подстроечный резистор сопротивлением 10 кОм.
Три светодиодных элемента мощностью по 1 Вт.
Шнур с вилкой.

Разберите зарядку, стараясь не повредить её элементы.
С помощью паяльника выпаивайте резистор на входе сопротивлением 5 кОм. Вместо него поставьте резистор с регулировкой.
Определите выход для нагрузки и полярности, чтобы правильно припаять светодиоды. Их заранее собирают в последовательную цепь.
Отпаяйте контакты от шнура и поставьте туда провод с вилкой. Прежде чем проверить, работает ли стабилизатор, убедитесь, что всё подключено правильно. Если допустите ошибку, может быть короткое замыкание.
С помощью подстроечного резистора отрегулируйте ток так, чтобы светодиоды засветились.
Если светоизлучающие элементы горят, проверьте при помощи тестера напряжение, ток, мощность.

Если светодиоды горят, нет искрения или дыма, сборка прошла хорошо – ваша самоделка готова.

Применение правильно подобранного драйвера является важным условием качественной и долгосрочной работы светодиодных источников питания. Самый надёжный вариант – покупка фирменного устройства вместе со светодиодными светильниками. Если вы разбираетесь в схемах и «дружите» с паяльником, всегда сможете собрать подходящий драйвер для LED-элементов.

Разработка схемы

FU1 – предохранитель, необходим по требованиям безопасности;

RV1 – варистор для подавления микросекундных импульсных помех большой энергии, а также наносекундных импульсных помех;

R1, R2 – резисторы для разряда входного конденсатора при отключении устройства от сети;

C1 сеть, а также вместе с RV1 помогает в борьбе с импульсными помехами;

L1, L3, R3, R4 – элементы входного фильтра помех (кондуктивные, импульсные);

R6, R8 – резисторы, обеспечивающие питание микросхемы;

R7 – резистор, устанавливающий порог защиты по превышению выходного напряжения (при обрыве светодиодной линейки);

DA1 – микросхема понижающего преобразователя со встроенным силовым MOSFET-ом;

Тип драйвера	Плюсы	Минусы
Вариант без ККМ (buck)	Не много элементов ➔ дешевле, компактнее.

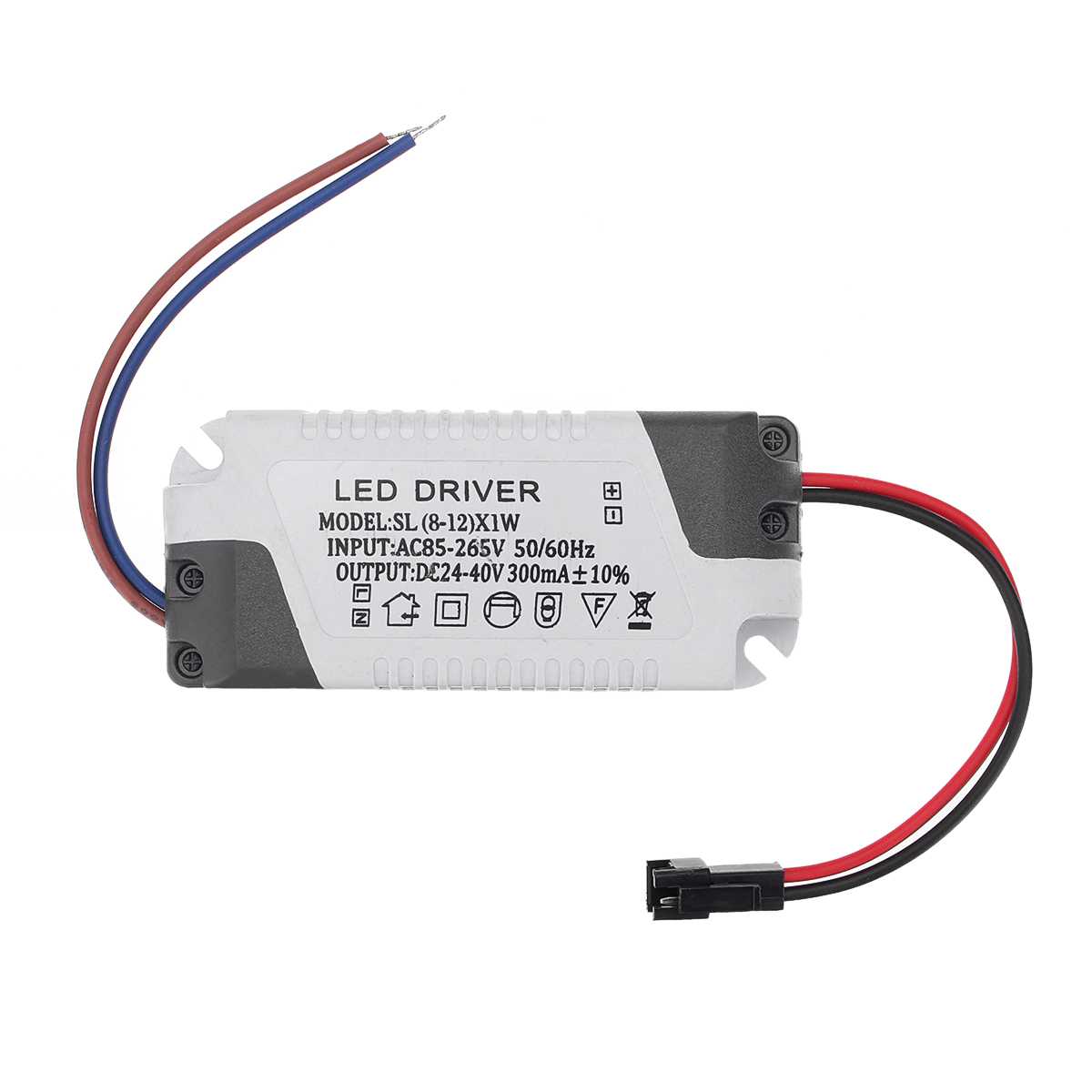

LED драйвер (driver) для светодиодов – схема, характеристики, как подобрать

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

LED-драйвер со стоимостью BOM-а меньше 1$. Это возможно? / Хабр Потому что уличный светильник должен иметь абсолютную защиту от любых агрессивных воздействий, таких как пыль, грязь, химические испарения, вода влагозащищенность должна быть IP 65. Спрашивайте, я на связи!

Параметры для выбора

Грамотно выбрать драйвер для светодиодной ленты помогают технические параметры изделия. Одним из них является мощность. Она рассчитывается для любого источника питания. Мощность напрямую зависит от параметров компонентов и их количества. Допустимое максимальное значение указано на лицевой стороне упаковки или тыльной части самого изделия.

Также обращаем внимание на силу тока и напряжение. Каждый завод маркирует свои изделия, указывая номинальный ампераж. Для светодиодов своими силами подбираем соответствующий светодиодный драйвер

Наиболее популярными являются диоды, потребляющие 0,35 А или 0,7 А. При этом ленты производители предлагают 12 В либо 24 В. Маркировка на блоках питания проводится в виде напряжения и мощности

Для светодиодов своими силами подбираем соответствующий светодиодный драйвер. Наиболее популярными являются диоды, потребляющие 0,35 А или 0,7 А. При этом ленты производители предлагают 12 В либо 24 В. Маркировка на блоках питания проводится в виде напряжения и мощности.

Нередко приходится применять диоды во влажных условиях, например рядом с бассейном или непосредственно в нем

Тогда требуется обращать внимание на показатель IP, который указывает защиту от проникновения влаги. Значение IPX6 демонстрирует возможность временного затопления, а IPX9 позволяет выдерживать значительное давление. ВИДЕО: Светодиоды — питание (LED-драйверы)

ВИДЕО: Светодиоды — питание (LED-драйверы)

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Типы драйверов по типу устройства

Устройства, преобразующие источник питания 220 В в индикаторы, необходимые для светодиодов, условно делят на три категории: электронные; на основе конденсаторов; диммируемый.

Рынок осветительных аксессуаров представлен самыми разнообразными моделями драйверов, в основном от китайского производителя. И, несмотря на невысокий ценовой диапазон, из этих устройств можно выбрать довольно приличный вариант

Однако стоит обратить внимание на гарантийный талон, ведь не вся представленная продукция имеет приемлемое качество

Электронный дисплей устройства

В идеале электронный преобразователь должен быть оснащен транзистором. Его роль – разряжать управляющую микросхему. Для устранения или максимального сглаживания пульсаций на выходе установлен конденсатор.

Этот тип устройств относится к категории дорогих, но способен стабилизировать ток до 750 мА, на что не способны балластные механизмы.

Пульсация – не единственный недостаток преобразователей. Второй – это высокочастотные электромагнитные помехи (ВЧ). Таким образом, если другие электрические устройства, такие как радио, подключены к розетке, подключенной к лампе, могут возникнуть помехи при приеме цифровых FM-частот, телевидения, маршрутизатора и т.д.

В дополнительном устройстве высококачественного устройства должно быть два конденсатора: один – электролитический для ослабления пульсаций, другой – керамический для понижения радиочастоты. Однако такое сочетание встречается редко, особенно если речь идет о китайских товарах.

Благодаря высокому КПД (до 95%) такие механизмы подходят для мощных устройств, используемых в различных сферах, например, для тюнинга автомобилей, уличного освещения и бытовых светодиодных источников.

Конденсатор мощности

Теперь перейдем к не очень популярным устройствам на основе конденсаторов. Практически все схемы светодиодных ламп недорогого образца, в которых используются драйверы этого типа, имеют схожие характеристики.

Однако из-за модификаций производителя они претерпевают изменения, например, удаление элемента схемы. Особенно часто из этой части служит один из конденсаторов – пескоструйный.

У таких механизмов всего два преимущества: они доступны для самостоятельной сборки, а их КПД стопроцентный, поскольку потери будут только на переходах и pn резисторах.

Столько же недостатков: низкая электробезопасность и высокая степень пульсации. Второй недостаток – около 100 Гц и образован за счет выпрямления переменного напряжения. ГОСТ предписывает допустимую пульсацию 10-20% в зависимости от назначения помещения, в котором установлен осветительный прибор.

Единственный способ уменьшить этот недостаток – выбрать конденсатор правильного номинала. Однако не стоит рассчитывать на полное устранение проблемы – такое решение может только снизить интенсивность взрывов.

Диммируемые преобразователи тока

Регулируемые диммеры с драйвером светодиодов позволяют изменять показания входного и выходного тока, уменьшая или увеличивая яркость света, излучаемого диодами.

Есть два способа подключения:

первый предполагает плавный старт;
второй – импульс.

Рассмотрим принцип работы диммируемых драйверов на базе микросхемы CPC9909, используемой в качестве устройства управления цепями светодиодов, в том числе с повышенной яркостью.

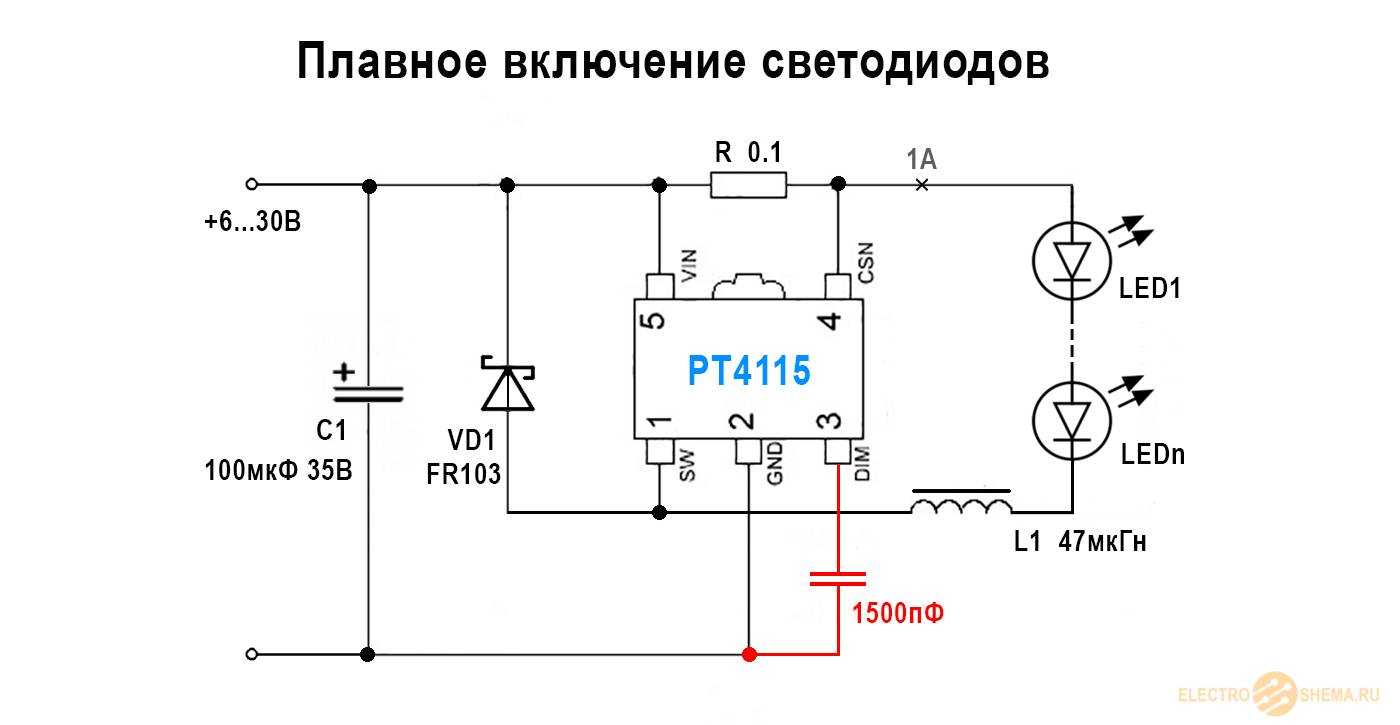

При плавном запуске микросхема с драйвером обеспечивает плавное включение диодов с увеличением яркости. Для этого используются два резистора, подключенные к клемме LD, предназначенные для выполнения задачи сглаживания. Так решается важная задача: продление срока службы светодиодных элементов.

Этот же выход обеспечивает аналоговое регулирование: резистор 2,2 кОм заменен на более мощный переменный аналог – 5,1 кОм. Таким образом достигается постепенное изменение выходного потенциала.

Применение второго метода заключается в подаче прямоугольных импульсов на низкочастотный выход ШИМД. В этом случае используется микроконтроллер или генератор импульсов, которые обязательно разделены оптопарой.

С телом или без?

Драйверы доступны с корпусом или без него. Первый вариант – самый распространенный и самый дорогой. Такие устройства защищены от влаги и частиц пыли.

Устройства второго типа используются для скрытой установки и, соответственно, стоят недорого.

Каждый из них отличается допустимой температурой при эксплуатации – на это также необходимо обращать внимание при выборе

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Выводы и полезное видео по теме

Все сложности, с которыми может столкнуться радиолюбитель, подбирающий преобразователь для мощных LED ламп, подробно описаны в видеосюжете:

Ключевые особенности самостоятельного подключения преобразовательного прибора в электросхему:

Поэтапный инструктаж, описывающий процесс сборки своими руками светодиодного драйвера из подручных средств:

Несмотря на заявленные производителем десятки тысяч часов бесперебойной работы светодиодных ламп, есть множество факторов, существенно снижающих эти показатели. Для сглаживания всех прыжков тока в электросистеме предназначены драйверы. Однако к их выбору или самостоятельной сборке нужно подходить ответственно после просчета всех необходимых параметров.
