Как правильно проверить люминесцентную лампу

Принцип работы

Дроссель функционирует в лампе вместе со стартером. Принцип их действия имеет такую последовательность:

• при возникновении напряжения в лампе электрические заряды поступают в стартер, который состоит из заполненного инертным газом баллона с контактами и конденсатора;
• за счет напряжения газ ионизируется и по цепи дросселя проходит ток;
• происходит возрастание силы тока до 0,5 Ампер за счет разогрева контактов из биметалла и газа;
• далее происходит нагревание катодов, и освобождаются электроды, подогревая в трубке светильника ртутные пары;
• ионизация завершается при мгновенном замыкании контактов завершение ионизации происходит при мгновенном замыкании контактов;
• при понижении температуры стартера осуществляется их быстрое размыкание и прекращение подачи тока к катоду и стартеру.

Заряд, сформировавшийся в ртутных парах, обеспечивает ультрафиолетовое излучение, под воздействием которого возникает освещение видимое человеком.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

• лампа не включается при подаче напряжения;
• при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
• прибор долго мерцает, но не может разгореться в полную силу;
• при работе слышен сильный гул;
• лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

Лампа в момент пульсации

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.

Принцип работы

Когда электрическая цепь светильника подключается к источнику тока, как правило, это электрическая сеть переменного тока с напряжением 220 В и частотой 50 Гц, величины силы тока не хватает, чтобы разогреть спирали в колбе лампы.

И вот в этот самый момент газоразрядная лампа под действием тока в цепи включается и разогревает биметаллический контакт, который физически замыкает цепь светильника. Ток увеличивается в несколько раз, спирали в колбе разогреваются до температуры испарения ртути. Чем выше температура, тем выше проводимость паров в колбе.

Далее ток проходит через пары ртути, вызывая их ультрафиолетовое свечение, а оно в свою очередь преобразуется в белый свет люминофорным составом, нанесенным на стенки колбы.

Величина тока на участке цепи светильника, на котором установлен стартер, падает вдвое и газоразрядная лампа гаснет. Биметаллический контакт остывает, выключается и с этого момента ток течет только внутри колбы и через дроссель. В исправном светильнике стартер больше не участвует в процессе до того момента, пока не нужно будет еще раз разогревать спирали лампы после ее отключения.

В подавляющем большинстве случаев в конструкциях светильников используется несколько ламп. Их количество четно и они подключаются последовательно по две. Соответственно, стартеры (а их тоже будет два или более – по количеству ламп), тоже подключаются последовательно. В этом случае стартеры должны быть на напряжение 127 В, иначе они не сработают.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях. В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности. Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 50 0 С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Измерение емкости конденсатора без тестера

Если у вас отсутствует тестер, то проверить конденсатор можно, соорудив нехитрый измерительный прибор своими руками. Он состоит из лампочки и двух проводков. Этим устройством нужно будет прикоснуться к ножкам конденсатора. Если между ножками проходит искра, то это означает, что конденсатор исправен.

Несмотря на все свои недостатки, на сегодняшний день лампы дневного света являются оптимальным видом освещения. К их плюсам относятся как длительный срок службы, так и минимальную нагрузку на электросеть освещаемого помещения.

А в случае поломок люминесцентных ламп, вы легко сможете разыскать их причину, если умеете пользоваться простейшими приборами – тестерами или мультиметрами. При помощи этих приборов можно определить конкретную неисправную деталь лампы (стартер, дроссель или конденсатор), после чего ее можно успешно заменить.

Люминесцентные лампочки сегодня очень часто используются как источники света. Они обладают многими положительными моментами, которые делают их незаменимыми как в системе освещения промышленного объекта, так и в домашней подсветки.

Но из-за особенностей строения, такие источники света могут выходить из строе. В такой ситуации не нужно сразу же отправляют лампу на утилизацию, а можно попробовать починить ее своими руками. Для этого необходимо проверить у лампы ее стартер на предмет работоспособности. Ведь именно в этой детали часто кроются причины неисправности люминесцентной лампы.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Способы проверки транзисторов на работоспособность

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

• для начала стоит проверить напряжение в цоколе осветительного прибора;
• если с напряжением все в порядке проверке подвергают лампочку.

Порядок проверки электрических ламп мультиметром

Современный рынок предлагает две разновидности электрических тестеров: стрелочные и электронные. Первые стоят несколько дешевле, но цифровые собратья превосходят их по всем остальным параметрам – удобству, надежности и точности измерений. Маленькие габариты электронного мультиметра позволяют переносить его в кармане. Такому прибору не страшны толчки, не причинит ему вреда и падение с незначительной высоты, которое может вывести из строя стрелочный аналог. Любой лицензионный тестер имеет электронную защиту, которая спасет его от поломки при неверно выбранном режиме проверки.

Лампа накаливания

Первый этап проверки лампы накаливания 12 вольт или 220 вольт или любого другого вольтажа – это визуальный осмотр. Если наглядно видно, что вольфрамовая нить внутри лампы оборвана, то дальнейшие этапы проверки не требуются.

В случае целостности нити лампа накаливания должна подвергнуться тестам, которые позволят определить степень ее годности.

Способ 1. Вкрутите проверяемую лампу в другой осветительный прибор с подобным цоколем. Лампа горит, значит, проблема с самим светильником. Не горит – еще не означает, что она неисправна. Случается, что в, казалось бы, похожем патроне при вкручивании лампы не происходит замыкания контактов. Если больше нет мест, где проверка лампочки может быть проведена, тогда нужен другой способ.

Способ 2. Воспользоваться специальным инструментом. Бывая в крупных гипермаркетах или строительных магазинах, вы, наверное, видели прибор для проверки лампочек. Сам покупатель или продавец прикладывает цоколь лампы к соответствующему разъему тестера, и возникает звуковой сигнал. Это говорит об исправности лампы. Обычно такие тестеры оснащены разъемами не только для обычных, но и для люминесцентных и галогеновых ламп.

Приобретать подобный прибор домой для редких случаев проверки не имеет никакого смысла, но воспользоваться предложенным принципом можно. Для этого понадобится индикаторная отвертка. Многофункциональная индикаторная отвертка (далее – МИО) работает от обычной батарейки «таблетки», которая располагается внутри корпуса.

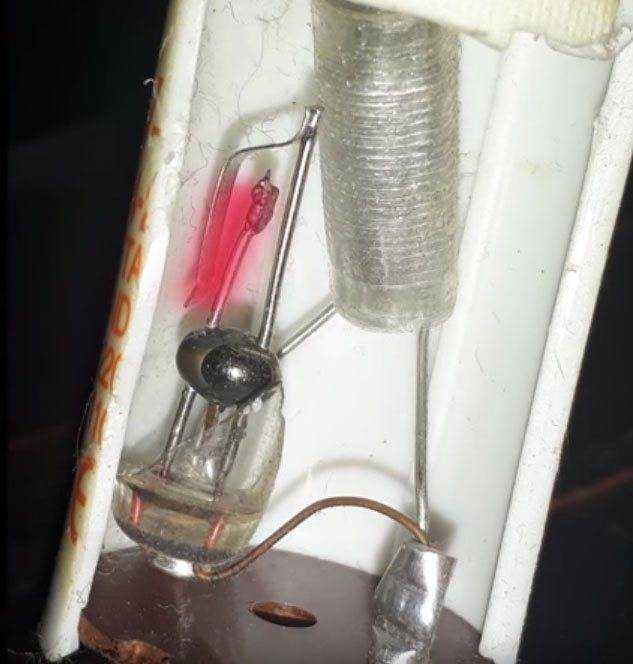

С помощью МИО проверка осуществляется так:

• берут лампочку в руку, касаясь резьбы на цоколе;
• берут МИО в другую руку;
• производят касание стержнем МИО центрального контакта лампы;
• большой палец руки с МИО касается ее торца.

Как итог – происходит замыкание цепи. Когда лампочка исправна, загорается светодиод внутри МИО. Вся проверка занимает считанные секунды. Однако, если проверяемая лампа маломощная и сопротивление спирали достаточно велико, то светодиод может не загореться. Тогда вам поможет поможет способ №3.

Способ 3. Прозвонить мультиметром.

Что такое мультиметр?

Это компактный переносной прибор, с помощью которого производят электрические измерения. Прибор удобен для выявления повреждений в сети, электрических приборах и инструментах, проверки уровня заряда аккумулятора любой мощности (от обычной батарейки до автомобильной батареи), определения уровня напряжения сети.

Существуют два основных вида мультиметра: аналоговый и цифровой. Если электричество не связано с вашей профессиональной деятельностью, то для бытовых нужд достаточно приобрести самый простой вариант мультиметра.

Имеющаяся ручка переключателя на приборе позволяет выбрать режим измерения. Наш случай называется режимом «прозвонки», и, зачастую, совмещен с режимом измерения сопротивления.

Последовательность проверки

Так как проверить лампочку мультиметром?

1. Перевести прибор в режим «прозвонки»;
2. Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
3. Расположить лампочку рядом с прибором на поверхности;
4. Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
5. Взять другой щуп, и приложить его к боковому контакту лампочки.

Прибор издаст звуковой сигнал при исправности лампы. Но здесь те же особенности, что и в предыдущем способе: звуковой сигнал может не сработать. Тогда остается проверить лампочку измерением сопротивления.

Проверка путем измерения сопротивления

Такая необходимость также возникает при стирании заводской маркировки. Для проверки тестером прибор переводится в режим «сопротивление». Последовательность действий аналогична предыдущей проверки. Только в конечном результате не раздается сигнала.

Нас интересует показатели, отраженные на дисплее (цифрового) или указанные стрелкой (аналогового) прибора. Есть четкое соответствие между данными и мощностью лампочки с цоколем Е14, Е27.

Сопротивление, Ом	25-28	35-40	45-50	60-65	90-100	150
Мощность, Вт	150	100	75	60	40	25

Как мы видим, чем меньше сопротивление, тем больше мощность. Если же сопротивление стремиться к бесконечности, то лампа неисправна.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

• лампа не включается при подаче напряжения;
• при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
• прибор долго мерцает, но не может разгореться в полную силу;
• при работе слышен сильный гул;
• лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

Лампа в момент пульсации.

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Для диагностики требуется мультиметр или тестер с возможностью замера сопротивления на контактах.

Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.

Если светильник исправен, проблема в лампе.

Рекомендуем к просмотру: Как проверить лампу дневного света

Целостность спиралей электродов

Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.

Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.

Наличие даже одного разрыва является поводом для утилизации старого прибора и покупки новой лампы.

Неисправности в электронном балласте

В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.

Неисправный ЭПРА.

Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.

Частые перепады напряжений в сети негативно воздействуют на транзисторы. Прозвонка покажет неисправность компонентов.

Как проверить дроссель

Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.

Проверка дросселя.

Проверка включает шаги:

1. Из светильника вытаскивается стартер.
2. Контакты в патроне замыкаются накоротко.
3. Колба вытаскивается из паза, контакты в патронах закорачиваются.
4. Включается мультиметр в режиме измерения сопротивления.
5. Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля — о межвитковом замыкании.

Нередко перегорание дросселя сопровождается запахом паленого металла и темными пятнами на корпусе стабилизатора.

Как проверить стартер

Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.

Как проверить емкость конденсатора тестером

Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.

Проверка конденсатора тестером.

Емкость проверяется мультиметром или тестером.

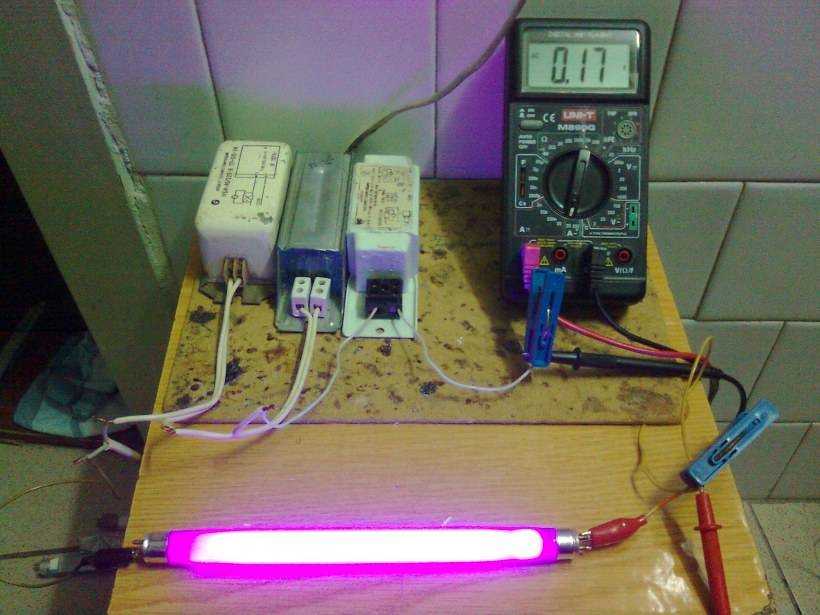

Проверка мультиметром

Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.

Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.

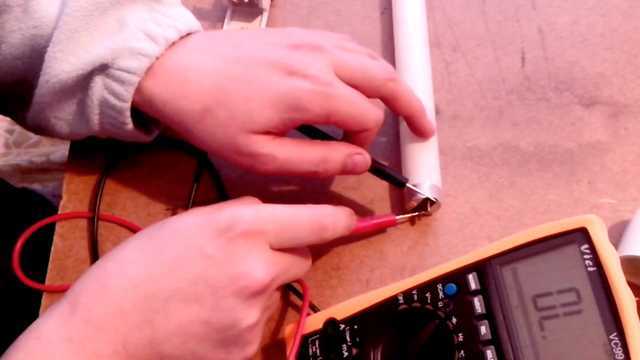

Проверка ЛЛ мультиметром.

Прозвонка газоразрядных устройств – а не пора ли заменить лампочку?

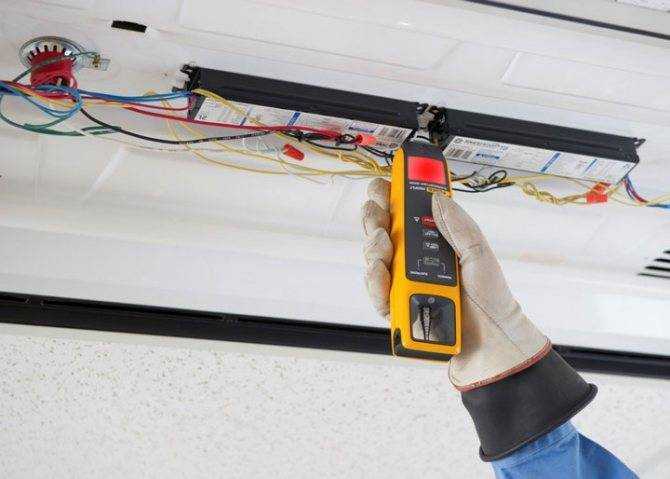

Тестер (электромеханический либо электронный) также применяется для прозвонки люминесцентных ламп. Данная процедура дает возможность определить цельность осветительного устройства. Сама операция делается просто. Однако перед этим обязательно необходимо сделать исправление нуля мультиметра, применяя тонкую плоскую отвертку. Ее необходимо вставить в шлиц, имеющийся на передней панели любого тестера. После бережно поворачивайте отвертку, добиваясь того, чтобы стрелка прибора для измерений показывала ноль. Эта процедура ведется для электромеханических мультиметров.

Если применяется электронный тестер, схема корректировки будет подобной. Вам требуется получить на табло прибора нулевой (с несколькими сотыми частями) показатель. Конкретно прозвонка выполняется на двух сторонах лампы дневного света. Прикладываете щупы мультиметра к выводам ЛДС. Если цифры на экране не меняются, либо стрелка шкалы не устремляется вверх, можете выбрасывать лампочку. Она поломанная.

Совет. Проверку ЛДС с помощью тестера необходимо выполнять после убирания налета и старательной зачистки их выводов. Загрязнения легко удаляются любой жидкостью, где есть спирт. А зачистку в большинстве случаев делают с помощью мелкозернистой шкурки. Таким образом необходимо приготовить и щупы тестера. Если это не сделать, большая вероятность того, что мультиметр покажет неправильные результаты.

Тематичные публикации:

Гипсокартонный потолок с подсвечиванием – как выполнить своими руками и что для этого необходимо

Необычные осветительные приборы собственными руками

LED-подсветка потолка – организация освещения собственными руками

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

контроля тока, чтобы он не превышал номинала

образование за счет индуктивности кратковременного импульса повышенного напряжения

сглаживания возможных пульсаций в сети 220В

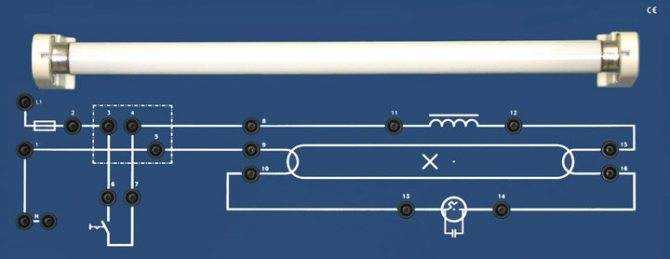

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

подача 220В из розетки и замыкание контактов стартера

подача высоковольтного импульса от дросселя

образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

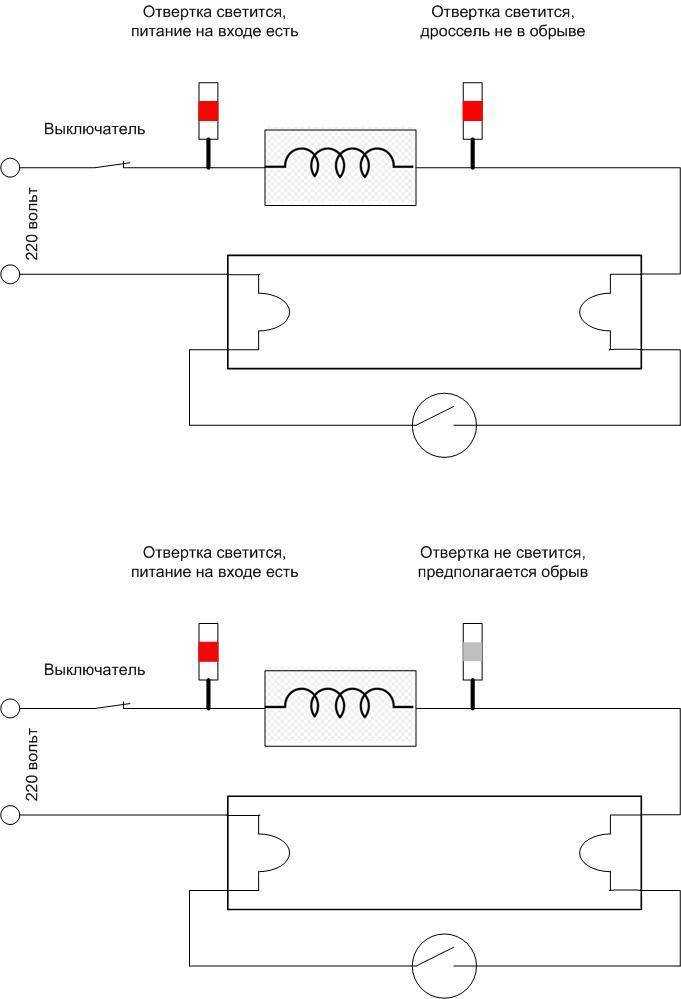

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправен

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

замыкание витков в одной обмотке

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

Почему перегорают люминесцентные лампы

Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.

В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.

Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать

Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух

Починить элемент невозможно, только менять

Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.

Мнение эксперта Стребиж Виктор Павлович, эксперт по освещению и электрике Любые вопросы задавайте мне, я помогу!

Стоит дневная люминесцентная лампа в зависимости от величины устройства от 40 рублей до 1 тысячи и более промышленные модели. Если же вам что-то непонятно, пишите мне!

Выявление неполадок и их устранение

Все неисправности ЛДС сводятся к следующему:

1. изделие не включается;
2. светильник мерцает и выключается;
3. мерцание длится долго, изделие не загорается;
4. гудение без включения;
5. ЛДС горит, но с мерцанием.

Эти проявления приводят к порче зрения, поэтому ремонтировать светильник следует немедленно. Для проверки люминесцентной лампы нужно иметь мультиметр для измерения сопротивления. Сначала меняют лампу на годную. Если она включается — дело в ней, не горит — применяем инструмент.

Распространенной причиной является ослабление контакта между электродами лампы и клеммами патрона. Их нужно почистить спиртосодержащим средством или ластиком, использовать для этого шкурку с мелким зерном или просто слегка подогнуть штырьки. Этот способ хорошо помогает при устранении неисправности в домашних условиях.

ЛДС не предназначена для работы при низких температурах окружающего воздуха и при больших скачках напряжения в сети (более 7%).

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть.

Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.
