Лампы днат и дри

Обзор основных характеристик ДНаТ

Подбирая источник света, необходимо учитывать и климатические условия ее размещения. Следует помнить, в холодное время года, эти осветители могут не вполне соответствовать заявленным параметрам. Коэффициент полезного действия достигает тридцати процентов. Максимум излучения приходится на длину волны от 550 до 640 нм. На индекс цветопередачи влияет состав газовой смеси и давление в колбе. В некоторых случаях добавлены люминесцирующие добавки.

Среди отечественных производителей наибольшим спросом пользуются модели ДНаТ 70/100/150/250/400. Цифра обозначает мощность.

В таблица представлены сравнительные характеристики.

	ДНаТ 70	ДНаТ 100	ДНаТ 150	ДНаТ 250	ДНаТ 400
Мощность	70	100	150	250	400
Поток, лм	5800	9500	14500	25000	47000
Светоотдача, лм/Вт	80	95	100	100	125
Цоколь	Е27	Е27	Е40	Е40	Е40
Длина, мм	165	214	211	250	278
Диаметр, мм	42	48	48	48	48
Срок службы	6000	6000	6000	10000	15000
Напряжение горения, В	100	120	120	120	120

Есть немало аналогов иностранного производства.

Модель	NАV — Т 150W	NАV- Т 250W	NАV — Т 400W	LU 150W	LU 250W	LU 400W	SОN-T Prо250W	SОN-H Prо 220W	SОN-H Prо 350W
Мощность	150	250	400	150	250	400	250	250	400
Поток	14500	27000	48000	15000	27500	50000	28000	20000	34000
Диаметр	46	46	46	46	46	46	47	47	122
Длина	211	257	258	211	260	283	257	257	290
Цоколь	40	40	40	40	40	40	40	40	40
Фирма	Osram	GE	Philips

Маркировка	ДНаТ 70	ДНаТ 100	ДНаТ 150	ДНаТ 250	ДНаТ 400
Мощность, Вт	70	100	150	250	400
Световой поток, лм	5800	9500	14500	25000	47000
Светоотдача, лм/Вт	80	95	100	100	125
Цоколь	Е27	Е27	Е40	Е40	Е40
Длина, мм	165	214	211	250	278
Срок службы	6000	6000	6000	10000	15000

Есть немало аналогов иностранного производства.

Фирма	Osram
Модель	NАV — Т 150W	NАV- Т 250W	NАV — Т 400W
Мощность	150	250	400
Световой поток	14500	27000	48000
Диаметр	46	46	46
Длина	211	257	258
Цоколь	40	40	40

Фирма	GE
Модель	LU 150W	LU 250W	LU 400W
Мощность	150	250	400
Световой поток	15000	27500	50000
Диаметр	46	46	46
Длина	211	260	283
Цоколь	40	40	40

Фирма	Philips
Модель	SОN-T Prо250W	SОN-H Prо 220W	SОN-H Prо 350W
Мощность	250	250	400
Световой поток	28000	20000	34000
Диаметр	47	47	122
Длина	257	257	290
Цоколь	40	40	40

Классификация

По световому источнику

1. Электродосветные (индукционные) — свечение возникает благодаря электродам, раскаляющимся от электроразрядов.
2. Газосветные — в качестве источника свечения выступают молекулы или атомы, возбуждаемые текущими электрическими процессами.
3. Люминесцентные — газовые частицы активизируются разрядами и воздействуют на поверхность колбы, покрытую люминофорами и испускающими свечение.

По давлению

1. Низкого давления (меньше 104Па) – используются в быту (люминесцентные лампы).
2. Высокого давления (меньше 106Па) – имеют достаточно большой световой поток при небольшом электропотреблении, обычно ставятся на улице по причине неплохой устойчивости к сложным метеоусловиям.
3. Сверхвысокого давления (свыше 106 Па) – используются в медицине, пищепроме и других отраслях при необходимости получения высокоинтенсивного свечения на маленьком участке.

По наполнению

1. Инертными газами – аргон, ксенон, криптон, неон или их смеси.
2. Парами металлов – натриевые или ртутные.
3. Металлогалогенные – смеси галогенидов и паров металлов, инертных газов.

Ключевые особенности разрядных натриевых ламп

Считается, что натриевые лампочки обладают самой большой светоотдачей, что предполагает наличие внушительного КПД. Изделия характеризуются, помимо прочего, долгим сроком службы. В период эксплуатации светоотдача снижается незначительно. Рабочие параметры (ламп высокого давления) мало зависят от температуры окружающей среды (перегрев исключается правильно реализованной конструкцией). Натриевые лампочки востребованы для освещения улиц. Присутствуют серьёзные недостатки:

1. Не слишком достоверная цветопередача (значения коэффициента – 25). Это долго считалось основным ограничением для применения разрядных ламп в быту. Крайне плохо выглядит при подобном освещении человеческая кожа.
2. Разряду в парах натрия присуща глубокая пульсация, что приводит к быстрому утомлению зрения. Эффект мерцания вреден для нервной системы и ряда аспектов человеческого здоровья. Упомянутое явление объясняется полной безынерционностью дуги в парах натрия – свечение повторяет закон приложенного напряжения (в сети обычно синусоида частоты 50 Гц).
3. По мере расходования ресурса жизни потребляемая мощность натриевой лампы постепенно растёт и повышается на 40% относительно первоначальной.
4. Пускорегулирующий аппарат натриевых ламп громоздкий (занимает много места) и характеризуется большими потерями (до 60% от полной расходуемой энергии).
5. Наличие пускового дросселя предопределяет низкий коэффициент передачи мощности (до 0,35). Что требует наличия солидного блока компенсирующих конденсаторов для устранения реактивной части.

Осветительное устройство

Перечисленное объясняет применение натриевых лампочек преимущественно для ночного освещения, в особенности, нежилых объектов: цехов, складов, железнодорожных станций. Дополнительно – для хранилищ, дорожных магистралей, архитектурных сооружений. Жёлтый свет натриевой лампы низкого давления позволяет человеку различать детали при сравнительно низкой интенсивности излучения, превосходно проходит сквозь туман в плохих погодных условиях. Указанная специфика делает возможным создание на основе описанных приборов множества сигнальных установок.

Часть приведённых выше недостатков удаётся устранить применением электронных балластов инверторного типа. Этим снижается энергопотребление, по причине отсутствия пускового дросселя коэффициент мощности достигает 0,95. Разумеется, масса электронного балласта невелика. Это известно человеку, знающему о преимуществах светодиодных и разрядных ламп с эдисоновской резьбой Е27. Вся электроника здесь умещается в цоколе.

Срок службы натриевых лампочек повышенного давления колеблется в пределах 12 – 28 тысяч часов. Это конкурентоспособные значения, в пересчёте на трудодни составляет 4 – 9,5 лет. Постепенно падение напряжения на лампах увеличивается со скоростью 1 – 5 В ежегодно. Что становится причиной, провоцирующей отказ.

Колба ламп низкого давления обычно цилиндрическая. У изделий высокого давления – иногда грибовидная с внутренним отражателем или эллипсоидная. В последнем случае спектры свечения градируются по мощности: для её средних величин давление в колбе максимальное, объясняя упомянутое деление. На спектральные характеристики влияет сетевое напряжение (если не используется электронный балласт). Критичен срок службы и к амплитуде: увеличение или снижение вольтажа лишь на 5% приводит к резкому старению изделия.

Для рядовых потребителей представляют интерес лампы с улучшенной цветопередачей. Соответствующий коэффициент изделий достигает 83, что признано прекрасным показателем. К примеру, для светодиодных лампочек типичными значениями считаются 70 и более. Последние массово применяются в быту, мало отыщется желающих на такие параметры жаловаться. А учитывая экономичность натриевых лампочек, полагаем, приборы станут достойным конкурентом для прочих семейств осветительных приборов.

Работа лампы

Лампы ДНАТ: характеристики лампы для цветов

Основные технические характеристики

t эксплуатации	От -30ºС до +40ºС
Тип цоколя	Резьбовой Е27 или Е40
КПД	30%
Цветовая t	2000 К
Cветовая отдача	От 80 до 130 лм/Вт
Световой поток	От 3700 до 130000 лм
U на лампе	От 100 до 120 Вт
Длина волн	От 550-640 нм
Пульсация светового потока	До 70%
Цветопередача	20-30 Ra
Мощность	От 70 до 1000 Вт
Время включения	От 6 до 10 мин
Срок службы	От 6 до 25 тыс. часов

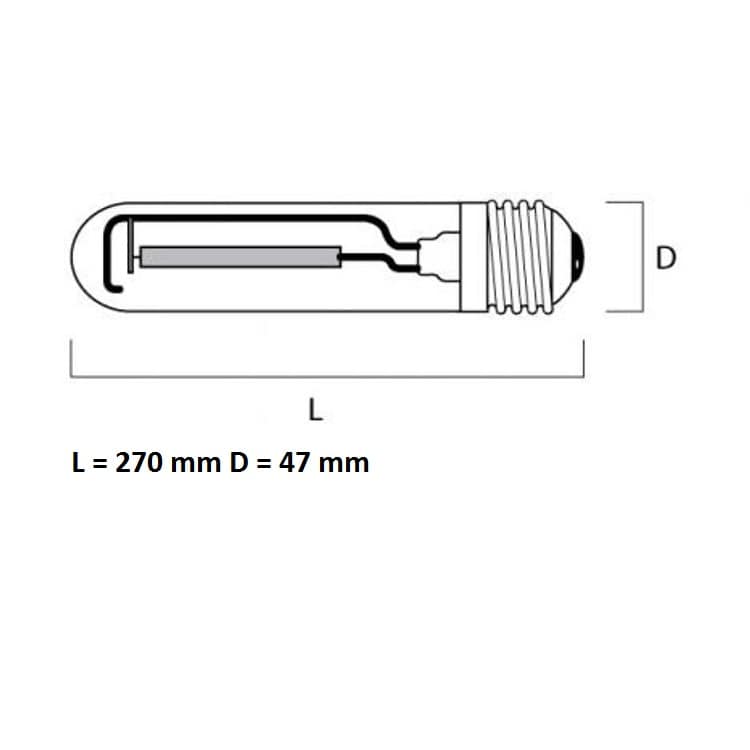

Устройство лампы ДНАТ

Для разжигания и горения дуги применяют дополнительное оборудование. Лампы ДНаТ подключать напрямую к домашней электрической сети нельзя, поскольку напряжения сети для зажигания холодной лампы недостаточно.

Лампа натриевая для растений Sodium 100 Вт 2500К Е40 Delux, рассчитана на 1000 часов

Ток дуги лучше ограничить, лампу ДНаТ применять совместно с ПРА (пускорегулирующими аппаратами), чтобы стабилизировать мощность потребления электроэнергии и продлить срок службы:

• ЭПРА (электронные) увеличивают частоту тока, что способствует устранению эффекта мерцания 50 Гц;
• ЭмПРА (электромагнитные).

Лампы ДНаТ при работе светится ярким оранжевым светом, потому что в ней есть пары натрия. Она может нагреваться до 300º, поэтому патрон применяют только керамический. Лампы ДНаТ устанавливают в светильниках разного назначения, а питается от переменного напряжения 220 В.

В схеме ПРА для ДНаТ необходим фазокомпенсирующий конденсатор. Его использование снижает нагрузку на домашнюю электропроводку и на цепь осветительного устройства.

Как подключить?	с помощью пускорегулирующих аппаратов – ЭПРА или ЭмПРА; в некоторых случаях применяют импульсное зажигающее устройство или ИЗУ.
Вес	не всегда указывается производителем; вес лампы ДНаТ 250 — 0,23 кг, а модели с мощностью 400 Вт – 0,4 кг.
Как проверить?	Через дроссель, конденсатор и зажигалку
Какую нагрузку потребляет?	По мере расходования ресурса жизни потребляемая мощность НЛ постепенно растет и повышается на 40% относительно первоначальной
Световой поток	ДНаТ (70, 150, 250 или 400 Вт) характеризуются специфическим цветом излучения с оранжево-желтым или золотисто-белым оттенком
Срок службы	От 12000 час до 20000
Где используют?	внутреннее освещение больших площадей, теплиц, спортивных залов, наружного освещения дорог, жилых секторов, улиц; в цветниках, теплицах, питомниках для растений.
Вред	Могут пагубно отразиться на здоровье при длительном контакте, лампа содержит ртуть
Температуры нагревания	сильное нагревание при работе; цветовая температура ССТ-2500К; производит около 96-150 лм/Вт; золотой стандарт при выращивании растений.
Насколько лед лампы экономичнее ДНаТ?	LED экономнее ДНаТ, но использовать LED как единственный источник света нельзя, поскольку растению необходим весь спектр, а LED предоставляет только синий и красный; лучше использовать LED и ДНаТ в комплексе; полный спектр необходим на стадии рассады и веги; на стадии цвета достаточно будет и одного леда.
Чем можно заменить натриевую лампу?	На светодиодные, исходя от целей, экономии и необходимости

Аналог для натриевых ламп

ДНаТ	Люмены	Светодиодный аналог
ДНаТ 70	4,600	50 Вт
ДНаТ 100	7,300	75 Вт
ДНаТ 150	11,000	110 Вт
ДНаТ 250	19,000	190 Вт
ДНаТ 400	35,000	350 Вт

Какие лампы подходят лучше для выращивания растений?

Натриевые лампы для растений довольно дорогие, они сильно нагреваются, а при попадании воды на стекло могут взрываться. Помимо натриевых ламп еще используют:

• энергосберегающие лампы (экономки);
• индукционные фитолампы;
• светодиодные лампы для растений (фитолампы LED).

Редакторы ЭтотДом рекомендуют обратить внимание на такие фитолампы:

1. в бюджетном сегменте OSRAM L 36 W /765 Daylight (люминесцентная лампа Т8 + 40 Вт лампа накаливания);
2. светодиодная фитолампа для растений LED Grow Light от производителя, которому вы доверяете. Такая фитолампа будет стоить дороже, но точно не подведет.

Вероятные неисправности

Существуют основные ошибки при подключении светильника:

1. Неправильно подсоединении четырехконтактный дроссель. Многие на одни контакты подают напряжение, а на другие подключают лампу. Это неправильно, перед тем как подключить лампу, следует изучить схему на ее корпусе.
2. Вкручивают лампу голыми руками. Это сказывается на надежности лампы. Если прикосновение все же произошло, ее необходимо протирать чистой сухой хлопчатобумажной тряпкой перед запуском.
3. Использование дросселя неподходящей мощности. При значении, превышающем указанное, через лампу пойдет больший ток. Светильник в таком случае перегреется, и будет периодически гореть и потухать.
4. Мигание может быть связано с перепадами напряжения. Для нормального функционирования диапазон изменения напряжения должен быть 220 В +/- 5%.
5. Использование дросселя для неподходящей лампы. Если включить ДНаТ через дроссель устройства ДРЛ, сократится время работы светильника.
6. Неиспользование конденсатора. В таком случае провода будут постоянно перегреваться.
7. Пробои в проводе от лампы к ИЗУ. В таком случае от ИЗУ исходит треск, а сам светильник не загорается. Советуется заменить провода и проверить состояние контактов на ИЗУ.
8. Проблема с ИЗУ. Лампа не загорается, ИЗУ не издает никаких звуков. Советуется проверить балласт Ом-метром или заменить ИЗУ.

Работая с осветительным прибором ДНаТ, нужно соблюдать ряд мер безопасности:

• после отключения светильника не прикасаться к нему в течение 15 минут до полного остывания;
• не трогать прибор без перчаток;
• для работы прибору нужна постоянная вентиляция;
• нельзя располагать лампочки рядом с возгораемыми конструкциями;
• требуется соблюдать общую технику безопасности при работе с электроприборами.

Если правильно эксплуатировать и соблюдать правильность подключения лампы, можно гарантировать стабильное функционирование.

Возможные неисправности

Во время эксплуатации лампы могут появляться различные проблемы. Иногда, случается так, что ДНаТ 250 мигает, тогда, возможно, придется заменить источник света. Если после этого проблема не исчезла, то это может быть связано с тем, что напряжение в сети слишком низкое.

Лампочка может периодически гаснуть из-за плохого контакта или скачка напряжения. Еще она возможная причина – межвитковое замыкание, тогда нарушается изоляция обмоток катушки. Чтобы исправить проблему, замените балласт.

Если мигает новая лампа, а дроссель и зажигающее устройство исправные, то дайте время устройству разогреться.

Иногда случается так, что ИЗУ трещит, а светильник не зажигается. Это может быть связано с тем, что оборвался провод, идущий от источника света на зажигающее устройство. Тогда нужно проверить проводку и зачистить контакты.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

1. Керамическая заглушка.
2. Трубка, которая пропускает свет.
3. Стеклянная колба, которая обладает высокой механической прочностью.
4. Электрод.
5. Металлический штенгель, через который эвакуируется газ из прибора.
6. Бариевый штенгель.
7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Виды газоразрядных ламп.

По давлению различают:

• ГРЛ низкого давления
• ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

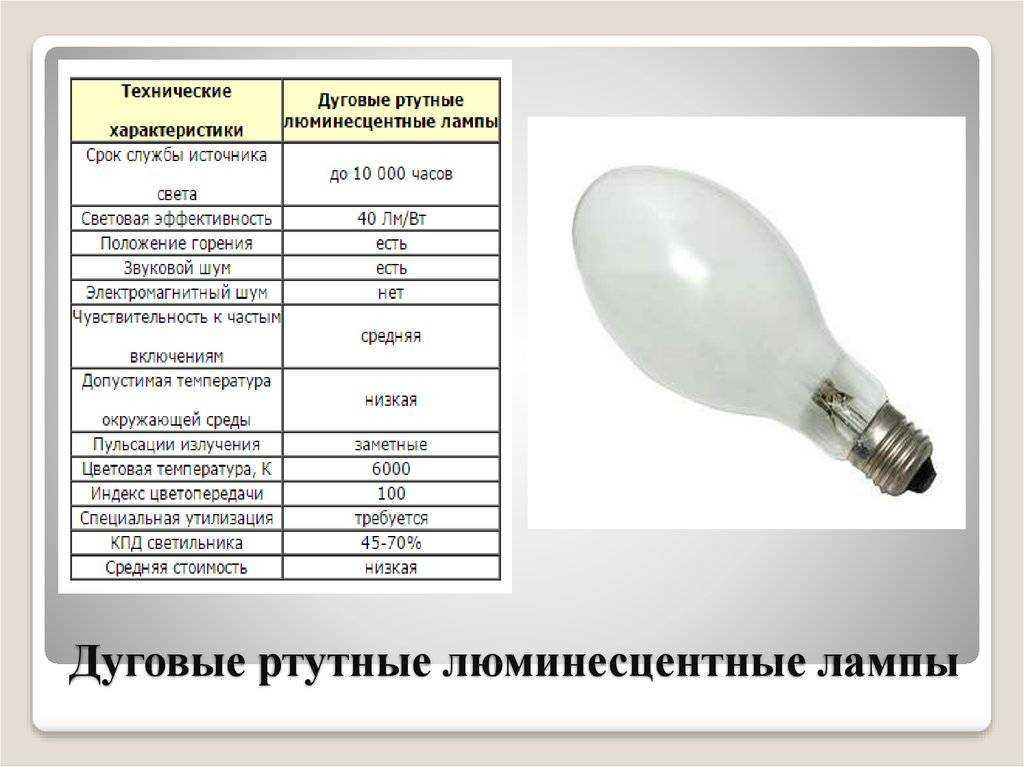

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Ошибки при подключении

1

Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?

Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.

Всегда на таких моделях должна быть указана схема подключения.

Строго следуйте этой схеме. На разных видах и подключение может быть разным.

1 of 3

2

Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.

3

В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.

Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.

Вот яркий пример такого неправильного подключения и его последствия.

4

Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.

5

При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.

Рабочие параметры

1. Срок службы в пределах от двух тысяч до 20 тысяч часов, отражает длительность активной эксплуатации.
2. Световая отдача в диапазоне 40 – 220 лм/Вт.
3. Цветовая температура для каждой модели в пределах от 2,2 до 20 кК.
4. Индекс цветопередачи показывает интенсивность цветового восприятия различными поверхностями.
5. Мощность потребления определяет нагрузку из электросети.
6. Время готовности свидетельствует о временном интервале от момента подачи напряжения до работы в обычном режиме.
7. Напряжение зажигания представляет собой самую маленькую разность потенциалов, способную начать разряд.

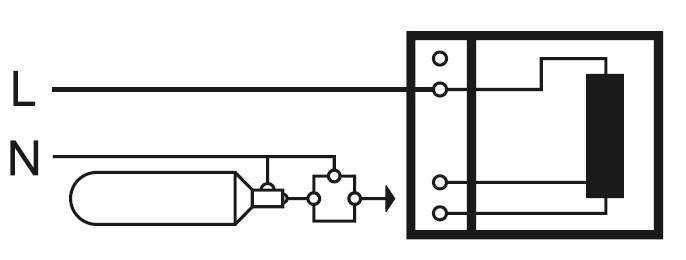

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Устройство натриевых ламп

Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус — баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» — трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» — изолирует горелку от внешней окружающей среды.

На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основная функция– увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.

Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 13000 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 1000 С. В свечении выражены оранжевый, желтый, золотистый цвета.

Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.

Вне зависимости от конструкции спектра будет примерно одинаков.

В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.

Разработаны ДНаТ-лампы и с двумя горелками.

Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.
