Как сделать цветомузыку своими руками

Простейшая схема с одним светодиодом

Для начала следует разобраться с простой схемой цветомузыки, собранной на одном биполярном транзисторе, резисторе и светодиоде. Питание на неё можно подавать от источника постоянного тока напряжением от 6 до 12 вольт.

Работает данная цветомузыка на одном транзисторе по принципу усилительного каскада с общим эмиттером. Возмущающее воздействие в виде сигнала с изменяющейся частотой и амплитудой поступает на базу VT1. Как только амплитуда колебаний превышает некоторое пороговое значение, транзистор открывается и светодиод вспыхивает.

Недостаток данной простейшей схемы состоит в том, что темп мигания светодиода полностью зависит от уровня звукового сигнала. Другими словами, полноценный цветомузыкальный эффект будет наблюдаться только на одном уровне громкости. Снижение громкости приведёт к редкому подмигиванию, а увеличение – к почти постоянному свечению.

Принципиальная схема цветомузыкальной приставки.

На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК

,ЛК иОбщий разъемаХ1 , и через резисторыR1 иR2 попадает на переменный резисторR3 , являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистораR3 звуковой сигнал через конденсаторС1 и резисторR4 поступает на вход предварительного усилителя, собранного на транзисторахVT1 иVT2 . Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7

,R10 ,R14 ,R18 , являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.

На канал высшихR7 . Полосовой фильтр канала образован конденсаторомС2 и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1

и подается на базу транзистораVT3 . Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодовHL1 —HL6 , включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторыR8 иR9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних

частот сигнал подается от среднего вывода резистораR10 . Полосовой фильтр канала образован контуромС3R11С4 , который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистораVT4 поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиодыHL7 –HL12 зеленого цвета.

На канал низких

частот сигнал подается со среднего вывода резистораR18 . Фильтр канала образован контуромС6R19С7 , который ослабляет сигналы средних и высших частот и поэтому на базу транзистораVT6 поступают лишь колебания низких частот. Нагрузкой канала являются светодиодыHL19 –HL24 красного цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого

цвета. Фильтр канала образован контуромR15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистораR14 .

Питается цветомузыкальная приставка постоянным напряжением 9В

. Блок питания приставки состоит из трансформатораТ1 , диодного моста, выполненного на диодахVD5 –VD8 , микросхемного стабилизатора напряженияDA1 типа КРЕН5, резистораR22 и двух оксидных конденсаторовС8 иС9 .

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8

и поступает на стабилизатор напряжения КРЕН5. С вывода3 микросхемы стабилизированное напряжение 9В подается в схему приставки.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2

микросхемы включен резисторR22 . Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе3 микросхемы.

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

Как изготовить светомузыку своими руками по простым схемам

instrument.guru > Своими руками > Как изготовить светомузыку своими руками по простым схемам

Как сделать цветомузыку и порадовать знакомых? В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов.

Используя достижения электроники, радиолюбители могут изготовить ЦМУ своими руками.

Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

• Принцип работы цветомузыки
• Простейшие схемы цветомузыки
• Сборка цветомузыки для автомобиля

Принцип работы цветомузыки

Светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определённой частотой. Преимущества использования светодиодов перед используемыми ранее в установках:

• световая насыщенность света;
• обширный цветовой диапазон;
• хорошая скорость;
• малая энергоёмкость.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6 — 12 В.

Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука.

Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение. Убрать этот недостаток можно при помощи трёхканального преобразователя звука.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды.

Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора.

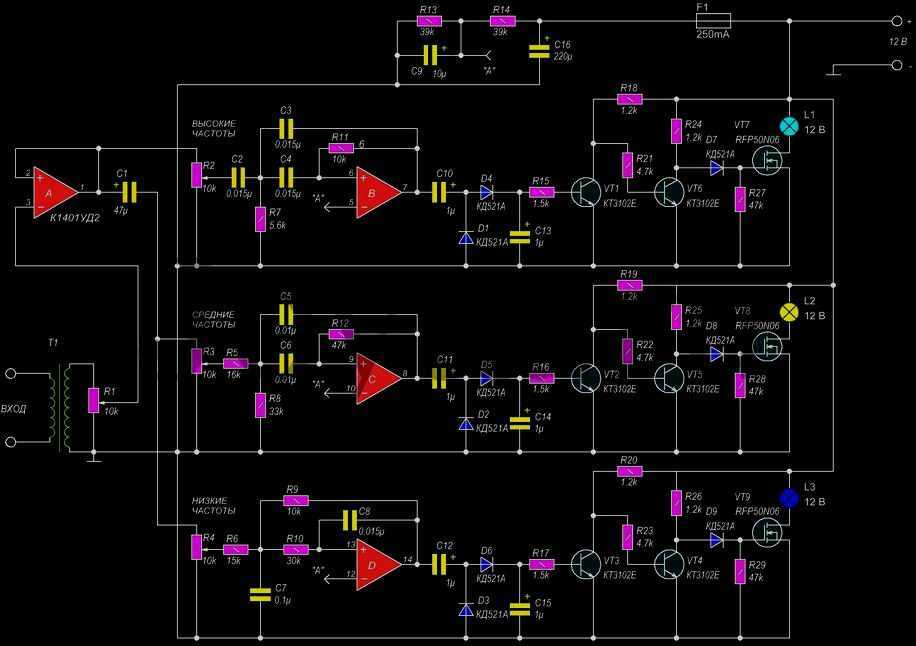

По такой простой схеме с фильтром можно уже работать.

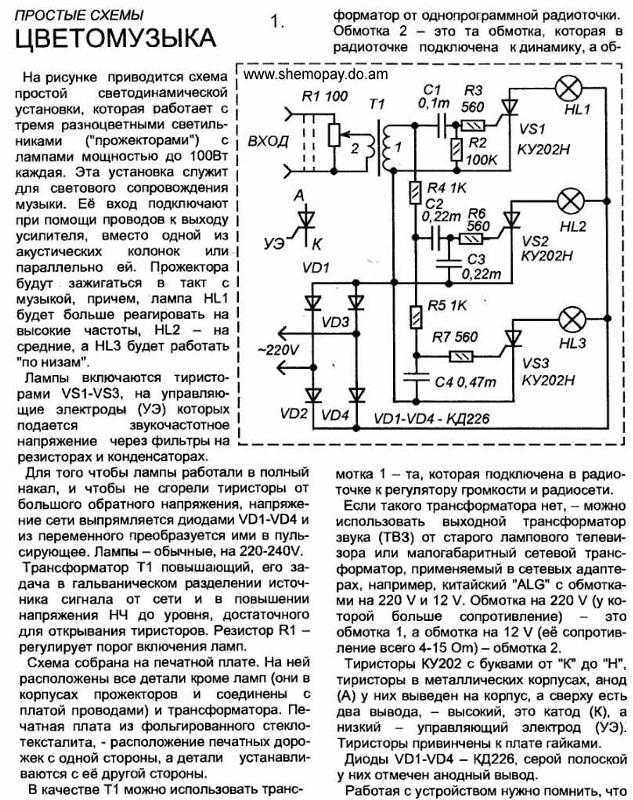

Цветомузыка на тиристорах, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

При изготовлении светомузыки для дома необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовление платы состоит из нескольких этапов:

• подготовка фольгированного текстолита;
• сверление отверстий под детали;
• нанесение дорожек;
• травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Радиоэлементы для электрической схемы вполне доступны, их приобрести не составит труда в ближайшем магазине электротоваров .

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные .

Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Сборка цветомузыки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты своими руками, то подобную установку со встроенной магнитолой можно собрать для машины. Её легко собрать и быстро настроить.

Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надёжно защищена от влаги и пыл. Её несложно установить за приборной панелью автомобиля.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту. Корпус также можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем всё с помощью термопистолета. Корпус готов.

Цветомузыка своими руками, видео:

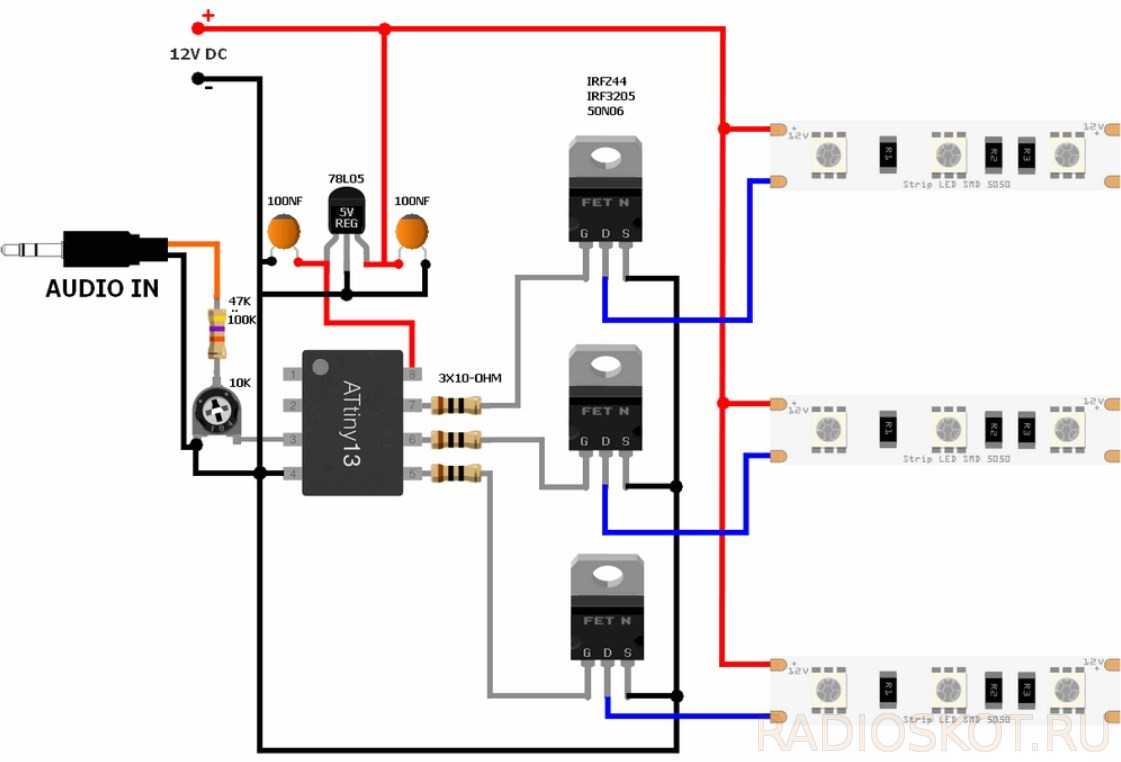

Как сделать цветомузыку с RGB-лентой.

Цветомузыка с RGB лентой функционирует от 12 Вольт и хорошо подойдет автомобилистам. Такой вариант цветомузыки является смесью основного функционала обеих схем, рассмотренных ранее, и может применяться в качестве как цветомузыки, так и подсветки. Светомузыкальный режим активируется посредством послания звукового сигнала в микрофон. Как светильник лента может излучать красный, зеленый и синий цвета — red, green, blue, соответственно. На поверхности аппарата находится специальный переключатель, с помощью которого можно выбрать желаемый режим и потом его изменить тем же переключателем.

Изучим алгоритм действий для полного понимания работы этой приставки. Основной источник сигнала — микрофон, который преобразует звуковые колебания, исходящие от фонограммы. Из-за незначительности полученного сигнала он нуждается в усилении, добиться чего можно с помощью транзистора или специального операционного усилителя. Следующее действие — запуск автоматического регулятора уровня APУ, эффективно удерживающего звуковые колебания в определенных рамках и готовящего их к обработке. Фильтры, встроенные в конструкцию, разделяют сигнал на 3 части. Каждая часть работает в одном диапазоне частот. В окончании просто усильте подготовленный сигнал тока, в чем поможет специальный транзистор, работающий в ключевом режиме.

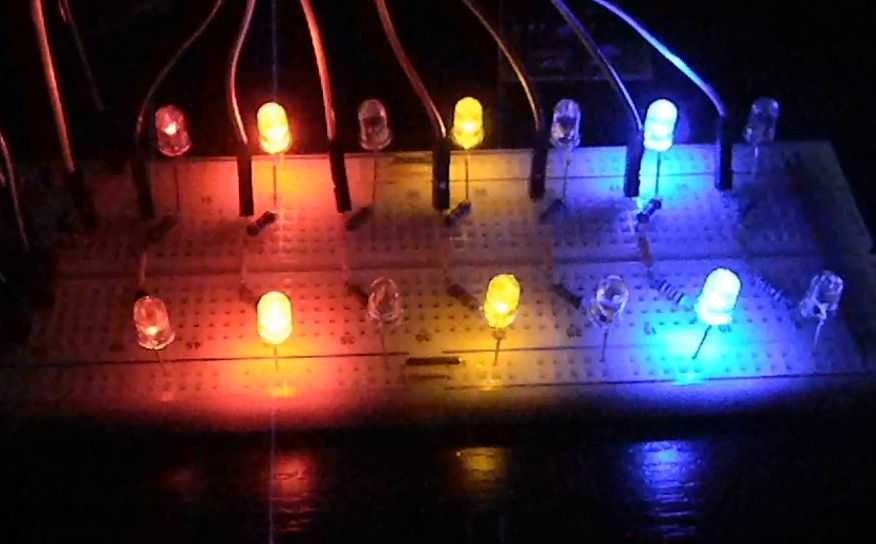

Цветомузыка на светодиодах своими руками

Эта светомузыкальная установка создаёт зрительный эффект на домашней ёлке или на дискотеке. С первыми аккордами музыки светодиодные гирлянды разгораются разноцветными переливами.

В основе работы схемы лежит принцип частотного разделения звукового сигнала в каналах, разным частотам соответствует свой цвет свечения светодиодов. Для устранения эффекта мерцания и снижения усталости глаз введён канал подсветки, отключение которого происходит при включении в работу канала синего цвета.

Схема устройства состоит из трёх светомузыкальных каналов: низкой — красный, средней — зелёный и высокой частоты — синий. Во входных цепях установлены регуляторы уровня сигнала, от режима установки которого зависит яркость гирлянд.

Уровень входного сигнала может варьироваться от 0,5 до 3 вольт. Дополнительно, для удобства, установлен регулятор уровня входного сигнала.

Пошаговая инструкция по созданию самодельного

Схема светомузыкальной установки на светодиодах:

Снятый с коллектора транзистора VT1 сигнал поступает для распределения на входные регуляторы уровня каналов — резисторы R1. Далее сигнал поступает на фильтры каналов с частотным разделением 50–200 Гц, 250–1000 Гц, 1200–5000 Гц.

После частотного разделения сигналы поступают на вход предварительных усилителей на тиристорах VS1. Резисторы R3 позволяют подогнать чувствительность входных тиристоров в связи с разбросом характеристик.

Усиленный сигнал с нагрузки R5 катода VS1 поступает на управляющий электрод усилителя мощности на тиристорах VS2. Светодиодные гирлянды HL1–HL21 включены попарно в анодную цепь выходного тиристора по десять штук в две параллельные линии. В светодиодные линии также установлены ограничительные резисторы R6, R7 (R17, R18 в подсветке).

Канал подсветки составлен на одном тиристоре VS3 и управляется с анода выходного тиристора синего канала.

Питание предварительного усилителя и выходных каналов раздельное — предварительный усилитель питается от двухполупериодного выпрямителя на диодном мосте VD3 и далее через резистор R16 и диод VD2 в обратном включении.

Диод VD2 предотвращает шунтирование тиристоров каналов постоянным напряжением, сглаженным конденсатором С4. Каналы светомузыкальной установки питаются импульсным напряжением с выпрямителя VD3.

Силовой трансформатор Т1 установлен небольшой мощности (не более 20 ватт) от китайского адаптера. Конечно при возможной замене светодиодной гирлянды на лампочки, мощность трансформатора придётся увеличить раз в пять.

Наладка данной цветомузыки для дома заключается в подборе начальных уровней сигнала на каждом канале. Желательно подать сигнал с генератора, а затем подбором конденсаторов С1, С2 добиться соответствия полосы пропускания каналов.

Список радиоэлементов для 1 канала (красного):

• 21 красный светодиод (HL1–HL21).
• 2 пленочных или керамических конденсатора — С1 0.1 мкФ и С2 0.05 мкФ.
• Резисторы — R2 1 кОм; R4 8.2 кОм; R5 1 кОм; R6, R7 57 Ом.

• Тиристоры и симисторы (TS1, TS2) — КУ102Б (КУ101Б) и КУ102Г (КУ101Г).
• 21 зеленый светодиод (HL1–HL21).
• Переменный резистор (R1) — 10 кОм.
• Подстроечный резистор (R3) — 100 кОм.

• Тиристоры и симисторы (TS1, TS2) — КУ102Б (КУ101Б) и КУ102Г (КУ101Г).
• 21 синий светодиод (HL1–HL21).
• 2 пленочных конденсатора — С1 0.1 мкФ и С2 0.05 мкФ.
• Переменный резистор (R1) — 10 кОм.
• Подстроечный резистор (R3) — 100 кОм.
• Резисторы — R2 1 кОм; R4 8.2 кОм; R5 1 кОм; R6, R7 56 Ом.
• 21 оранжевый светодиод (HL1–HL21).

• Тиристор и симистор (TS3) — КУ102Г (КУ101Г).
• Биполярный транзистор (VT1) — КТ312Б или КТ315.
• 2 диода (VD1, VD2) — КД512А (КД106, КД512Б или другой маломощный).
• Диодный мост (VD3) — КЦ407А.
• Трансформатор (T1) — 12В 1А (можно на 2А и выше).
• Пленочный конденсатор (С3) — 1 мкФ.
• 2 электролитических конденсатора (С4, С5) — 10 мкФ х 16В.
• Переменный резистор (R9) — 10 кОм.
• Подстроечный резистор (R14) — 10 кОм.
• Резисторы — R8 100 кОм; R10 180 кОм; R11 10 кОм; R6, R12 1 кОм; R13 100 Ом; R15 1 кОм; R16 560 Ом; R17, R18 56 Ом.

Наименование	Тип	Замена	Примечание
Транзистор VT1	КТ312Б	КТ315	NPN
Резисторы R1–R18	МЛТ 0,125	С2-29	—
Тиристоры VS1–VS3	КУ101Б	КУ101Г	1 Ампер
Резистор R3	CПО	—	—
Диод VD1, VD2	КД 512Б	КД 106	—
Трансформатор T1	ТПП	ТН	12В 1 Ампер
Резистор R1, R9	СПО	СП-3	—

Следует заметить, что в схеме все три канала имеют одинаковые наименования деталей, так как идентичны, кроме входных фильтров. Количество каналов можно увеличить, выполнив две платы, что даст возможность дополнить цвета.

Схема собрана на печатной плате и установлена с трансформатором в пластмассовом блоке БП-1. Гирлянды располагаются по личному усмотрению, подключаются к схеме устройства тонким многожильным проводом в изоляции диаметром 0.24 мм.

Цветомузыка в авто своими руками

Ударила тут в голову мысль о светомузыке Все выходные провел пробуя всякие возможные и не возможные варианты, но ничего так и не вышло… Все прочие варианты более подходили для тех, у кого есть усилки или активные сабы, но никак не к штатному майфону и стандартным колонкам((( Но вспомнилось, что, как говориться «Все гениальное — просто!»

Ну а теперь немного поподробнее, Хотя объяснять особо нечего)

Всего навсего понадобилось:

• Транзистор типа КТ817 (в моем случае КТ817Г)
• Провода
• Штекер от наушников 3,5
• СД лента

Берем транзистор

И спаиваем все это дело

По такой вот схеме

схема цветомузыки

Ну и видео для наглядности…В данном случае яркость зависит от громкости, чем выше громкость, тем больше яркость диодов

Теперь осталось только дождаться СД ленту и переместить все это дело в багажник

————————————————————-

 Но, верхний вариант меня не очень удовлетворил, и я решил попробовать сделать по другой схеме.

Надыбал такую вот схемку:



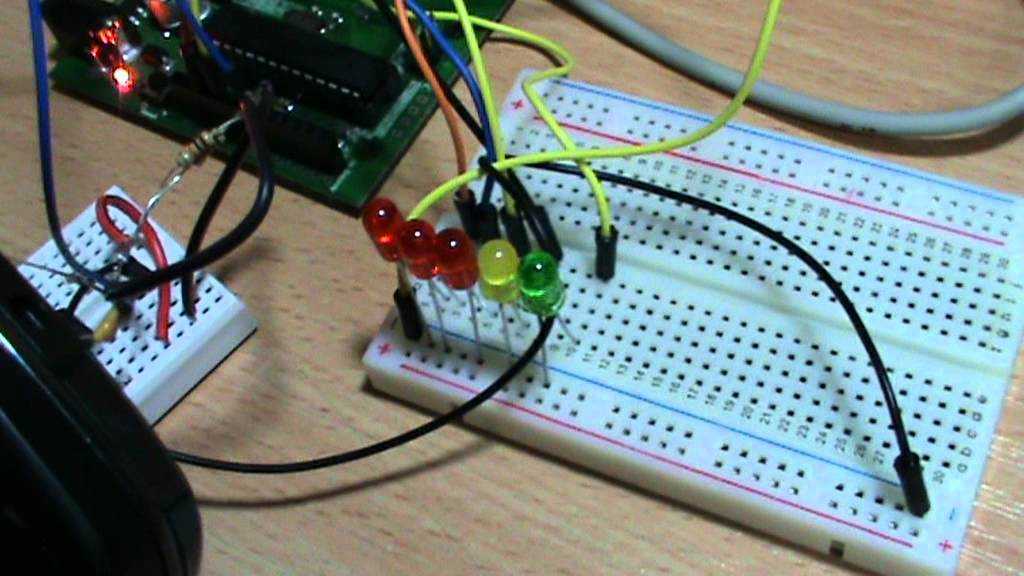

И сразу за паяльник) Но только одно НО! в схеме R4, R5, R6 я заменил на переменные резисторы на 10КоМ! ну и так это все выглядит) Монтажные платы увы закончились, так что сделал навесным на коробке от дисков)))



Общий вид)

Лепил из подручных средств, а т.е. старый стопак, и пару плат с смд диодами, так же переменных резисторов такой мощи у меня не оказалось, поставил 1- на 100 КоМ и 2- на 1 МоМ (на работу не сильно влияет)

Как итог — получилось очень даже ничего.

Не пинайте за качество, т.к. телефон ну никак не хочет записывать как есть, и попросту мелкие вспышки проглатывает((( А реалии все круто… Короче сам рад)))

Цветомузыка на микросхемах NE555 и CD4017

Схема состоит из использования микросхемы NE555, выполняющей роль астабильного мультивибратора для обеспечения тактовых импульсов для CD4017.

Для каждого тактового импульса, получаемого на тактовом входе (pin14) интегральная схема CD4017, выходы Q0-Q9 (см. схему контактов CD 4017) запускаются один за другим выборочно. Скорость, с которой будут загораться светодиоды зависит от частоты тактовых импульсов, генерируемых NE555.

• Соберите схему на печатной плате хорошего качества или общей плате.
• Микросхемы должны быть установлены на держателях.
• Скорость работы светодиодов можно регулировать путем изменения R2.
• Конденсатор С1 должен быть рассчитан на 15В.
• Использование различных цветных светодиодов может привести к лучшему визуальному эффекту.

Рассмотренные выше схемы — наиболее распространенные, для самостоятельной сборки цветомузыки. На просторах интернета можно найти еще много других. но общий принцип будет аналогичным. По мере необходимости — будем дополнять. В первую очередь будем рассматривать цветомузыку на светодиодных лентах, но это чуть позже…

Мигающие светодиоды-цветомузыка от басов в автомобиль

Самостоятельно собираем мигающие светодиоды — цветомузыку в автомобиль, которые будут мигать в такт басам Вашей музыки в салоне.

Многим хочется сделать своими руками мигающие огни под музыку в своем автомобиле. Если покупать готовый девайс, то он выльется в копеечку, а для нас это не составило практически никаких затрат, чего и Вам желаем. Нам понадобится 100 светодиодов красного, зеленого и синего свечения 3 мм. Подключать линейку будем к сабвуферу.

Для собственноручной поделки нам понадобится:

Кусачки Утконосы (плоскогубцы) Припой Паяльник 300 светодиодов 3 мм ( можно брать любое количество диодов ) 60шт. 51 ом резисторы Провода

Детали.

В приставке могут быть использованы любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, у которых для обозначения величины сопротивления используют цветные полоски:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы подходили под размер печатной платы. В авторском варианте конструкции использовался отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. При возникновении трудности с приобретением конденсатора С7 емкостью 0,3 мкФ его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

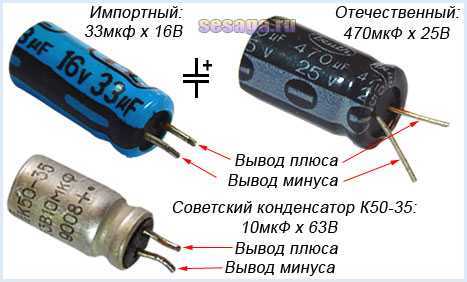

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность, поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов Советского производства на корпусе обозначают положительный вывод, у современных отечественных и импортных конденсаторов обозначают отрицательный вывод.

Диоды VD1 – VD4 любые из серии Д9. На корпусе диода со стороны анода наносится цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 mA.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, или диодный мост вообще вынести за пределы основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с теми же параметрами, что и заводской мост. Также подойдут любые выпрямительные диоды из серии КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды из серии КД209 или 1N4001 – 1N4007, то мост можно собрать прямо со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовые КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не ставится. Вместо резистора на плате устанавливается перемычка, которая соединит средний вывод микросхемы с минусовой шиной, или при изготовлении платы этот резистор вообще не предусматривается.

Для соединения приставки с источником звукового сигнала применен разъем типа «джек» на три контакта. Кабель взят от компьютерной мыши.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

В дополнение к статье посмотрите первую часть видеоролика, где показывается начальный этап сборки цветомузыкальной приставки

На этом первая часть заканчивается.Если Вы соблазнились сделать цветомузыку на светодиодах, тогда подбирайте детали и обязательно проверьте исправность диодов и транзисторов, например, . А во произведем окончательную сборку и настройку цветомузыкальной приставки.Удачи!

Литература:
1. И. Андрианов «Приставки к радиоприемным устройствам».
2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».
3. Руководство по эксплуатации радиоконструктора «Старт».

Ниже приведены принципиальные схемы и статьи по тематике «цветомузыка» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «цветомузыка» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «цветомузыка».

простые схемыхороший вариантМощные лампыэлектронных устройствсамостоятельного изготовлениясамодельное устройство

Цветомузыка в автомобиль от басов ваших колонок

Многим хочется сделать своими руками мигающие огни под музыку в своем автомобиле. Если покупать готовый девайс, то он выльется в копеечку, а для нас это не составило практически никаких затрат, чего и Вам желаем. Нам понадобится 100 светодиодов красного, зеленого и синего свечения 3 мм. Подключать линейку будем к сабвуферу.

Для собственноручной поделки нам понадобится:

КусачкиУтконосы (плоскогубцы)ПрипойПаяльник300 светодиодов 3 мм ( можно брать любое количество диодов )60шт. 51 ом резисторыПровода

Готовим платформу под цветомузыку в автомобиль

Подготовка панели цветомузыки в автомобиль

Для начала нам необходимо приготовить плату, на которой будут размещаться наши светодиоды. Алюминий, радиатор и т.п. материалы не стоит брать, т.к. нагрев от 3 мм светодиодов будет минимальный ( практически нулевой ).

Сверлим, проделываем отверстия под 300 штук светодиодов. Под каждый диод нужно по два отверстия. Вставляем в отверстия диоды. По задумке автора чипы располагаются в следующей последовательности: RGBRGBRGB ( красный, зеленый, синий, красный, зеленый, синий…).

Соединяем между собой катод и анод светодиодов. Последний анод LED соединяем с резистором.

Светодиоды соединяются последовательно по 5 штук в линейке.

Не забываем на анод последнего светодиода подключать по резистору.

Заключительный этап — подсоединение проводов матрицы цветомузыки к сабвуферу

Далее остается совсем не много телодвижений. Припаиваем провода от сабвуфера к нашей светодиодной матрице и включаем все в сеть автомобиля. Проверяем работу.

Подключаемся к сабвуферу

Ну и в конце видео — как это работает. Не много ярковато. Поэтому пришлось устанавливать переключатель, чтобы в ручном режиме отключать полученную светодиодную цветомузыку, установленную в автомобиль своими руками.

5 музыкальных клипов с уникальными цветовыми схемами — послесвечение

Визуальное представление музыкальных клипов имеет важное значение для нашего восприятия музыки. Взгляните на следующие визуально стимулирующие музыкальные клипы, в которых прекрасно используются цвета

Автор Селеста Вен

Фото предоставлено OK Go

Мы все смотрели музыкальные клипы, которые были ошеломляющими с эстетической точки зрения и заставляли нас хотеть большего. Помимо просто приятного просмотра, музыкальные клипы могут добавить новую глубину песням, которые мы слышали раньше, и часто способствуют нашему пониманию их значения. Посмотрите следующие музыкальные клипы, в которых используется один из самых важных визуальных элементов: цвет.

1. «Одержимость» — OK Go

OK Go создала покадровое музыкальное видео с фоном, полностью созданным из печатной бумаги. Группа использовала 567 принтеров и бесчисленное количество листов (к счастью, позже переработанных!) бумаги. Самое интересное то, как они создают глубину путем имитации изображений, создавая трехмерное пространство с использованием двумерной среды. От причудливых цветовых узоров до безумных геометрических пейзажей — это видео перенесет вас в долгое путешествие, где вы обнаружите, что имеете дело с большим количеством бумаги, чем можете себе представить — к счастью, без каких-либо надрезов.

2. «Эспада» — Хавьера Мена

С этим драгоценным камнем это изобилие паровых волн. Ретро и футуристическая эстетика идеально сочетаются друг с другом, создавая вдохновляющие сцены, наполненные причудливыми элементами, такими как крошечные мечи и оторванные конечности. (Поверьте мне, это менее ужасно, чем кажется.) В видео Мена путешествует по воображаемым и странным пейзажам. Многие визуальные эффекты сосредоточены вокруг прославления женских тел и любви между женщинами, беззастенчивого прославления сексуальности Мены.

3. «Красная дорожка» — Чжухон

Рэпер Чжухон из южнокорейского бойз-бэнда Monsta X играет со световыми и цветовыми эффектами для заглавного трека своего дебютного микстейпа. Видео пронизано розовыми и пурпурными тонами — будь то пастельные фоны или едва уловимый неоновый свет. В видео достигнут хороший баланс света и тени, а контраст буквально отмечен выключением света на полпути. И хотя видео соответствует единой цветовой гамме, постоянная смена декораций никогда не наскучит.

4. «POP/STARS» — K/DA (с участием Madison Beer, (G)I-DLE, Jaira Burns)

K/DA недавно дебютировали в финале чемпионата League of Legends Worlds 2018 . Группа состоит из четырех персонажей из игры: K/DA Ари, K/DA Эвелинн, K/DA Кай’Са и K/DA Акали. Они мгновенно стали хитом среди игроков, и, помимо приобретения новых игровых скинов, многие с нетерпением ждут следующего музыкального выступления группы. Наслаждайтесь их полностью анимированным музыкальным видео, в котором девушки демонстрируют свои сверхчеловеческие способности в флуоресцентном неоновом мире.

5. «Song Like You» — Беа Миллер

Синий. Это цвет, который выпрыгивает из этого видео среди его приглушенных серых и коричневых тонов.
