Цветомузыка для дома своими руками

Пятиканальная светодиодная цветомузыка

Здравствуйте радиолюбители!

Как и у многих новичков основная проблема была с чего начать, какой будет мое первое изделие. Начал с того, чтобы я хотел приобрести домой в первую очередь. Первое – это цветомузыка, второе – это высококачественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах вроде как избитый вариант, решил собрать цветомузыку для светодиодных RGB лент. Предоставляю Вам первую свою работу.

Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал –белый фоновый). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе необходим усилитель сигнала не высокой мощности. Автор предлагает применить усилитель с компьютерных колонок. Я пошел из сложного, собрать схему усилителя по даташиту на микросхеме ТДА2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Прилежно перечерчиваю все схемы в программе sPLAN 7.0

Рис.1 Схема цветомузыки с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, напряжением 16-25v. Где необходимо соблюдать полярность стоит знак «+», в остальных случаях изменение полярности не влияет на мигание светодиодов. По крайне мере я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.

В схеме усилителя микросхему обязательно надо ставить на радиатор не менее 100см2. Конденсаторы электролитические напряжением 16-25v. Конденсаторы С8,С9,С12 пленочные, напряжением 63v. Резисторы R6,R7 мощностью 1 Вт, остальные 0,25Вт. Переменный резистор R0- сдвоенный, сопротивлением 10-50 ком.

Блок питания я взял заводской импульсный мощностью 100Вт, 2х12v, 7А

В выходной день как и полагается поездка на радио рынок для приобретения радиодеталей. Следующая задача нарисовать печатную плату. Для этого выбрал программу Sprint-Layout 6.0. Её советуют радиоспециалисты для начинающих. Изучается она легко, я в этом убедился.

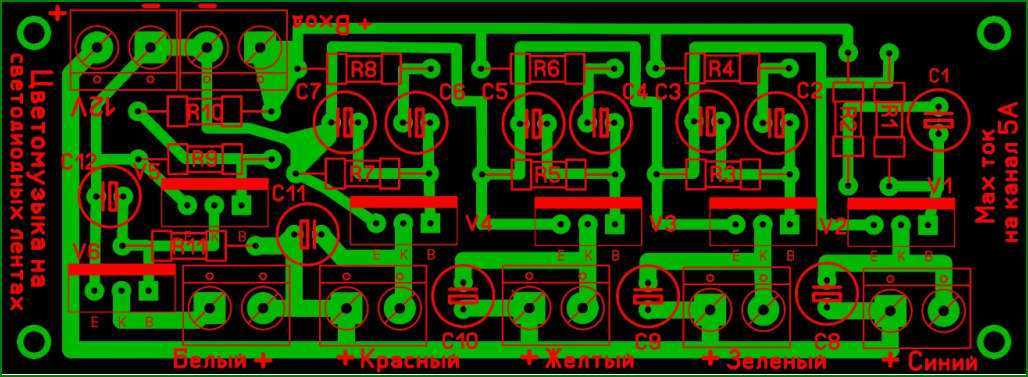

Рис 2. Плата цветомузыки.

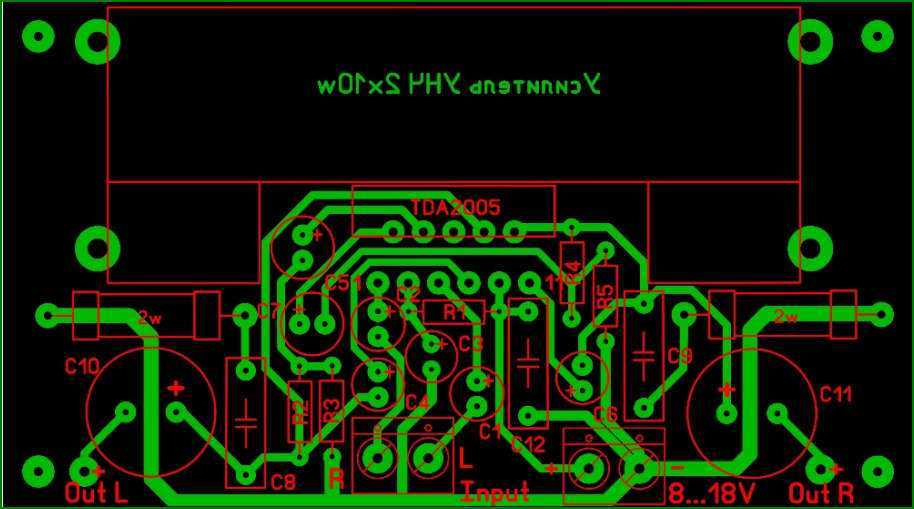

Рис 3. Плата усилителя мощности.

Платы изготавливал по ЛУТ технологии. Об этой технологии много информации в интернете. Мне нравиться, когда выглядит по заводскому, поэтому ЛУТ сделал и со стороны деталей тоже.

Рис 3,4 Сборка радиодеталей на плату

Рис 5. Проверяю работоспособность после сборки

Как всегда самое «сложное» при собирании радиосхемы – это укомплектовать все в корпус. Корпус я купил готовый в радиомагазине.

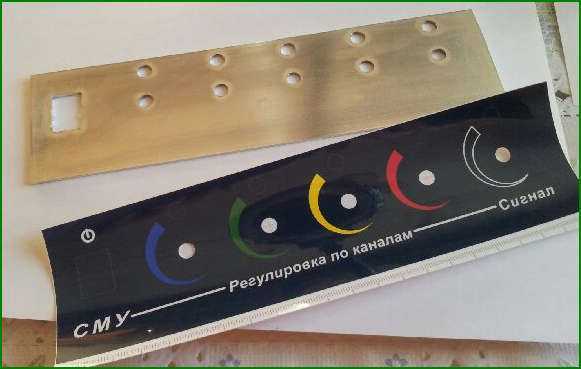

Лицевую панель я сделал таким образом. В программе Фотошоп нарисовал внешний вид лицевой панели где должны быть установлены переменные резисторы, выключатель и светодиоды по одному с каждого канала. Готовый рисунок распечатал струйным принтером на тонкой глянцевой фотобумаге.

На обезжиренную приготовленную панель с отверстиями наклеиваю столярным клеем фотобумагу:

После чего ложу панели под так называемый пресс. На сутки. В качестве пресса у меня блин от штанги на 15 кг:

Окончательная сборка:

Вот что получилось:

Приложения к статье:

(2.9 MiB, 2,958 hits)

Уважаемые друзья и гости сайта!

Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.

Некоторые предложения для тех, кто будет повторять конструкцию:
1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном – цветомузыка и качественный усилитель низкой частоты.
2. Даже если полярность включения электролитических конденсаторов в схеме цветомузыки не влияет на ее работу, наверное лучше соблюдать полярность.
3. На входе цветомузыки, наверное лучше поставить входной узел для суммирования сигналов с левого и правого каналов (). У автора, судя по схеме, на высокочастотный канал цветомузыки (синий) подается сигнал с правого канала усилителя, а на остальные каналы цветомузыки подается сигнал с левого канала усилителя, но наверное лучше подавать сигнал на все каналы с сумматора звуковых сигналов.
4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможного подключения светодиодов.

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

светодиоды размером пять миллиметров;
провод от старых наушников;
оригинал либо аналог транзистора КТ817;
блок питания на 12 вольт;
несколько проводов;
кусок оргстекла;
клеевой пистолет.

Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.

Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.

Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.

Один провод нам не понадобится и его можно изолировать.

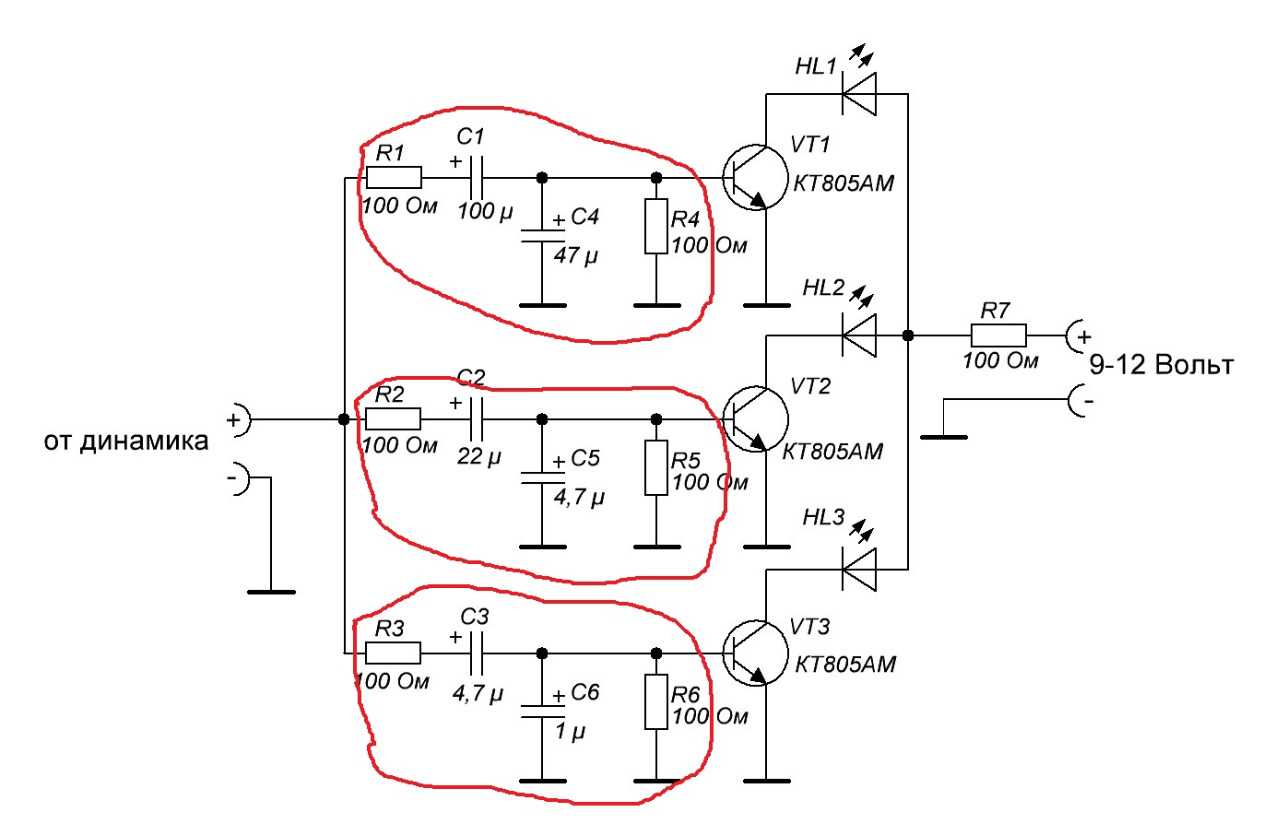

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.

В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

световая насыщенность света и обширный цветовой диапазон;
хорошая скорость;
малая энергоемкость.

Настройка ЦПФ6.

Собранная без ошибок и из исправных компонентов ЦПФ6 работоспособна при первом включении. Однако при первом включении следует установить движок R7 в нижнее (по схеме) положение и проверить потребляемый ЦПФ6 ток. Ток дежурного режима после заряда конденсаторов в авторском экземпляре ЦПФ6 составляет 11 мА. 1). Проверяют постоянное напряжение +7,3 В и +3,5 В на катодах стабилитронов VD3 и VD4 (соответственно) измеренное относительно общего провода. Контроль постоянного напряжения осуществляют осциллографом или мультиметром в режиме «+U». 2). Плавно вращают движок подстроечного резистора R7 и устанавливают на выходе микрофона BM1 постоянное напряжение +0,7 Вольта. Если микрофонный усилитель работает нестабильно и возбуждается

, проверяют подключён лиэкран печатной платы к общему проводу ЦПФ6. После подключения экрана проблем с микрофонным усилителем обычно не возникает. 3). Проверяют постоянные напряжения в остальных точках, обозначенных на рисунке 1 крестиками. Постоянные напряжения указаны при полностью выведенных потенциометрах RP1, RP2, RP2.2, RP2.3, RP2.4 и могут отличаться в небольших пределах (до 10%). 4). Уточнение максимального рабочего тока светодиодов (например, при использовании других типов светодиодов с другими прямыми падениями напряжения) рассмотрим для ПФ «А».

Затвор полевого транзистора VT2 подключают (можно без

токоограничительного резистора) к источнику постоянного напряжения +3 … +9 Вольт, например, к «средней точке» с потенциалом +3,5 Вольта. В разрыв цепи R13-HL1-HL2 с соблюдением полярности включают миллиамперметр постоянного тока. Резистор R13 временно заменяют «лабораторной парой» — двумя, соединёнными последовательно (постоянным 82 … 150 Ом и подстроечным 1 … 3,3 кОм). Включают питание ЦПФ6 и, вращая шлиц подстроечного резистора отвёрткой, устанавливают ток стока VT2 равным 20 мА. Далее, не изменяя положения шлица подстроечного резистора, выключают питание ЦПФ6, выпаивают «лабораторную пару» и тестером измеряют её суммарное сопротивление. Выбирают ближайший (к измеренному) номинал из имеющихся резисторов, и впаивают его на место резистора R13. Максимальный рабочий ток (когда ярко и не мигая, светятся светодиоды всех каналов) достигает 95 мА.

Если в распоряжении радиолюбителя имеются осциллограф и лабораторный генератор ЗЧ, можно проверить резонансные частоты полосовых фильтров. Для этого верхний (по схеме) вывод резистора R2 отсоединяют от движка RP1. На верхний вывод резистора R2 с генератора ЗЧ подаётся сигнал напряжением 220 мВ. Регуляторы RP2, RP2.2, RP2.3, RP2.4 «Яркость» устанавливают на максимум (в верхнее по схеме положение).

Проверку частоты резонанса рассмотрим для ПФ «А». Изменением частоты генератора добиваются максимальной амплитуды на выходе (выводе 14) DA3.1. В авторском варианте максимальный размах переменного напряжения на выходе (выводе 14) DA3.1 на частоте 90 Гц составил 6 Вольт. При желании увеличить частоту резонанса следует уменьшить ёмкости конденсаторов С7 и С8. А при желании уменьшить частоту резонанса следует увеличить ёмкости этих конденсаторов.

4). Добротность ПФ «А» зависит от соотношения сопротивления резисторов R9 и R10 и может быть изменена от нескольких десятков до нескольких сотен подбором сопротивления R10*. Обычно выбирают R9>>R10. 5). Если ЦПФ6 используется с внешним ВОУ, следует учесть, что подключать и отключать штекер XP1 следует только при выключенном питании.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
Из памяти (ЛУЧШИЙ ВАРИАНТ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS
- Включаем систему, источник звука подключен проводом
- Ставим музыку на паузу
- Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
- Загорится светодиод на плате Arduino, погаснет через ~1.5 секунды
- Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Управление с ИК пульта

Номер режима	Режим	Кнопки ← →	Кнопки ↑ ↓	Кнопка #
1	Шкала громкости (градиент)	Плавность анимации	–	–
2	Шкала громкости (радуга)	Плавность анимации	Скорость радуги	–
3	Цветомузыка (5 полос)	Плавность анимации	Чувствительность	–
4	Цветомузыка (3 полосы)	Плавность анимации	Чувствительность	–
5	Цветомузыка (1 полоса)	–
5,1	3 частоты	Плавность анимации	Чувствительность	Смена подрежима
5,2	Низкие	Плавность анимации	Чувствительность	Смена подрежима
5,3	Средние	Плавность анимации	Чувствительность	Смена подрежима
5,4	Высокие	Плавность анимации	Чувствительность	Смена подрежима
6	Стробоскоп	Плавность вспышек	Частота вспышек	–
7	Цветная подсветка	–	–	–
7,1	Постоянный	Цвет	Насыщенность	Смена подрежима
7,2	Плавная смена цвета	Скорость	Насыщенность	Смена подрежима
7,3	Бегущая радуга	Скорость	Шаг радуги	Смена подрежима
8	Бегущие частоты	–	–	–
8,1	3 частоты	Скорость	Чувствительность	Смена подрежима
8,2	Низкие	Скорость	Чувствительность	Смена подрежима
8,3	Средние	Скорость	Чувствительность	Смена подрежима
8,4	Высокие	Скорость	Чувствительность	Смена подрежима
9	Анализатор спектра	Шаг цвета	Цвет	–
Общие настройки (перекл. ОК)	Все режимы	Общая яркость горящих светодиодов	Яркость “не горящих” светодиодов
Остальные кнопки: цифра 0 – калибровка шума, * – вкл/выкл систему,

Как изготовить светомузыку своими руками по простым схемам

instrument.guru > Своими руками > Как изготовить светомузыку своими руками по простым схемам

Как сделать цветомузыку и порадовать знакомых? В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов.

Используя достижения электроники, радиолюбители могут изготовить ЦМУ своими руками.

Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки
Простейшие схемы цветомузыки
Сборка цветомузыки для автомобиля

Принцип работы цветомузыки

Светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определённой частотой. Преимущества использования светодиодов перед используемыми ранее в установках:

световая насыщенность света;
обширный цветовой диапазон;
хорошая скорость;
малая энергоёмкость.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6 — 12 В.

Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука.

Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение. Убрать этот недостаток можно при помощи трёхканального преобразователя звука.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды.

Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора.

По такой простой схеме с фильтром можно уже работать.

Цветомузыка на тиристорах, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

При изготовлении светомузыки для дома необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовление платы состоит из нескольких этапов:

подготовка фольгированного текстолита;
сверление отверстий под детали;
нанесение дорожек;
травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Радиоэлементы для электрической схемы вполне доступны, их приобрести не составит труда в ближайшем магазине электротоваров .

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные .

Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Сборка цветомузыки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты своими руками, то подобную установку со встроенной магнитолой можно собрать для машины. Её легко собрать и быстро настроить.

Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надёжно защищена от влаги и пыл. Её несложно установить за приборной панелью автомобиля.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту. Корпус также можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем всё с помощью термопистолета. Корпус готов.

Цветомузыка своими руками, видео:

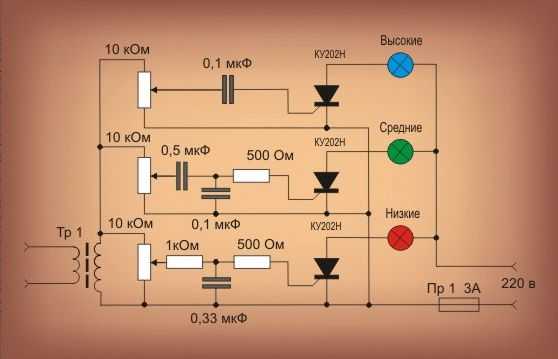

Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах. Тридцать лет назад я впервые увидел вблизи полноценную, работающую «светомузыку». Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема. Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно, красный канал низких частот устойчиво моргает в ритм с ударными, средний – зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонкое – звенящее и пищащее.

Недостаток один – необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти «на полную» врубать свою «Электронику» для того, что бы добиться достаточно устойчивой работы устройства. В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот – низковольтной обмоткой на вход усилителя. Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Рабочие схемы

Первый вариант.

В этом случае подойдут абсолютно любые светодиоды. Работа схемы заключается в следующем – с источника на вход проходят сигналы, где они складываются и перенаправляются на сопротивление (R6,7,8). Благодаря данному сопротивлению, появляется возможность регулирования уровня всех каналов.

Затем все передается на фильтры, которые отличаются по емкости и виду конденсаторов, которые применялись при сборке. Главная их задача кроется в преобразовании и очищении звукового диапазона в четко регламентированных рамках. Для осуществления контроля в плане присутствуют резисторы подстройки. Закончив проходит все этапы, сигнал выходит на микро плату, позволяющую ставить разнообразные диоды.

Вариант номер два.

Следующий пример создания цветомузыки с использованием диодов отличается простотой и подойдет для людей, которые только начинают постигать азы электроники. Здесь задействованы усилитель и каналы, которые обрабатывают частоту. Присутствует трансформатор, который может не использоваться, если сигнала хватает, чтобы открыть диоды. Как и в других подобных платах, применяют резисторы для регулировки (они отмечены как R4-6)

Подойдут любые детали, важно, чтобы они передавали не меньше 50 процентов тока. На этом все. При желании получить создать достаточно серьезную цветомузыкальную установку, данный вариант может быть доработан

При желании получить создать достаточно серьезную цветомузыкальную установку, данный вариант может быть доработан.

Общие рекомендации для самостоятельной сборки

Самые простые схемы (особенно не предназначенные для практических целей, а собранные для экспериментов) можно собирать совсем без платы. Такой монтаж называется «паучком» — выводы деталей спаиваются между собой на весу. Это позволяет опробовать схему, посмотреть, как она работает, поэкспериментировать с заменой деталей и т.п.

Такой способ наименее трудоемок, но не может обеспечить жесткий монтаж, механическую прочность, а также не обеспечивает защиту от случайных замыканий. Поэтому более сложные схемы, а также устройства, предназначенные для эксплуатации, лучше собирать на жесткой плате.

Проще всего собрать схему на макетной плате. Для этого надо взять кусочек макетки подходящего размера, впаять туда детали и соединить их проводами согласно принципиальной схеме.

Монтаж ЦМУ на макетной плате

Этого можно избежать, собрав все на печатной плате. Ее чертеж могут предоставить разработчики вместе со схемой. Если есть навыки и время, плату можно разработать самостоятельно. Дальше надо изготовить плату одним из известных способов, и собрать на ней схему.

Печатная плата для ЦМУ с компрессорами

Освоив эти достаточно несложные схемы, любители самоделок могут перейти к более сложным системам. Для тех, кто не имеет возможности или желания корпеть с паяльником, в продаже имеются готовые автоматы световых эффектов. Они также дают возможности для творчества, не отнимая времени для сборки собственно электроники.
