Как устроена система управления уличным освещением?

Схема включения освещения

Для большей наглядности, на схеме, все детали пронумерованы

1.Подфарники, или габаритные огни.
2.Лампа подкапотная.
3.Аккумулятор.
4.Генератор.
5. Выключатель освещения заднего хода.
6.Блок с предохранителями.
7.Лампа, расположенная в комбинации приборов и указывающая на включение наружного освещения.
8.Лампа, освещающая вещевой ящик при открытии, и тухнущая при закрытии вещевого ящика. Устанавливается совместно с выключателем.
9.Лампа, значение которой освещение комбинации приборов при включённых габаритах.
10. Розетка штепсельная, предназначается для переносной лампы.
11. Выключатель освещения приборов.
12. Выключатель наружного освещения автомобиля. При включении совместно загораются, габаритные огни в передних и задних фонарях, освещение номерного знака, багажника, лампа габаритных огней на панели приборов.
13. Выключатель стоп сигнала, располагается непосредственно под педалью тормоза.
14. Замок зажигания.
15. Выключатель плафона, располагается на стойке двери, включается, когда дверь открыта, и выключается при закрытой двери. Сам плафон расположен на боковой средней стойке между задней и передней дверью.
16. Выключатель плафона, располагается на стойке задней двери. Схема включения и выключения аналогично описанной выше.
17. Плафон, сигнализирующий об открытых дверях.
18. Лампа освещения багажника.
19. Задний габаритный фонарь.
20. Лампа подсветки номера автомобиля.
21. Фонарь, включается при движении задним ходом.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
уличный либо комнатный вариант использования (зависит от класса защиты IP);
фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Базовая комплектация устройств

В своей базовой комплектации ЩУ состоят из следующих элементов:

автоматические выключатели, а также устройства для защитного отключения вводной группы. Данные элементы выбираются по тому, какая схема устройства была представлена по электрическому проекту. Здесь расчет нормы опирается на расчетную нагрузку;

Опциональная часть устройства содержит такие элементы:

групповые контакторы;
элементы, предназначенные для автоматизации управления;
фотореле с датчиком выносного типа;

Фотореле с датчиком выносного типа

суточное реле и т.д.

К элементам управления относятся:

переключатели с подсветкой или без нее;
кнопки;
переключатели с разным количеством положений;
световые указатели для определения режимов работы.

Все эти детали встречаются в базовой комплектации электрощитовой. Но при желании заказчика сюда могут устанавливаться дополнительные комплектующие.

Предназначение и конструкция

Щит для рабочего типа подсветки улиц предназначен для:

присоединения и контроля за системой освещения;
защиты этой системы;
коммутации электрических цепей системы подсветки, которые распределены по зонам.

Зоны щитка

Кроме этого такое оборудование имеет вводный автомат, обеспечивающий полное отключение устройства в определенных ситуациях. Из-за того, что к ЩАО могут иметь доступ не только специализированный персонал, но и обычные люди, в его устройство часто монтируется дополнительное оборудование, предотвращающие свободный доступ к токоведущим линиям. Также очень часто в конструкцию электрощитовой включаются специальные обозначения, которые содержат информацию о том, какое назначение имеется для каждой конкретной группы имеющегося оборудования.

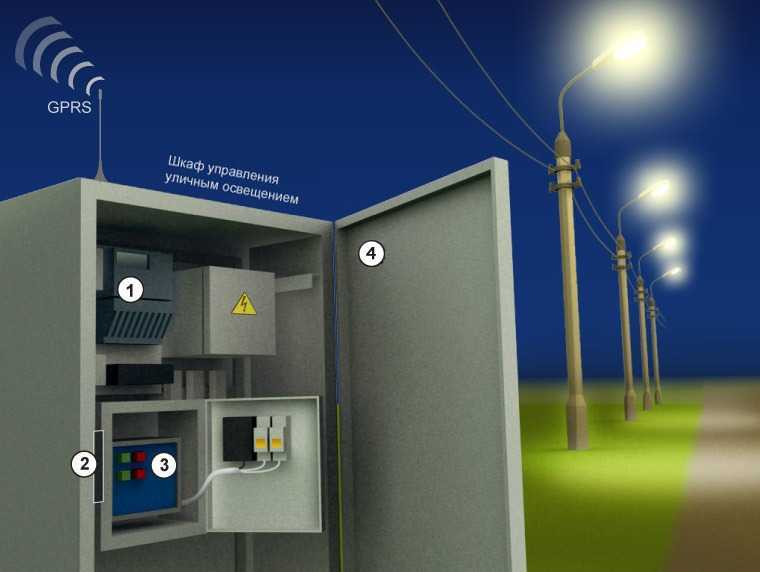

Шкаф управления — сердце системы автоматизации

Сердце системы автоматизации освещения — шкаф управления. Здесь установлены схемы, отвечающие за контроль нагрузок, за распределение питания, за защиту реле светильников от скачков напряжения и от коротких замыканий. Это своего рода автоматизированный пульт управления.

Оборудование шкафа управления время от времени необходимо обслуживать и обновлять, чтобы функционирование кабелей и схем было безопасным и надежным. На время регламентных работ, шкаф обесточивают, и заменяют те части, которые пришло время обновить.

Задача шкафа управления — это, главным образом, контроль срабатывания правильного реле в зависимости от текущей ситуации (в зависимости от времени суток, от условий освещенности, от состояния датчика присутствия). Кроме того, шкаф управления позволяет человеку при помощи пульта дистанционного управления оперативно регулировать интенсивность свечения фонарей во время их работы, после того как фотореле уже сработало.

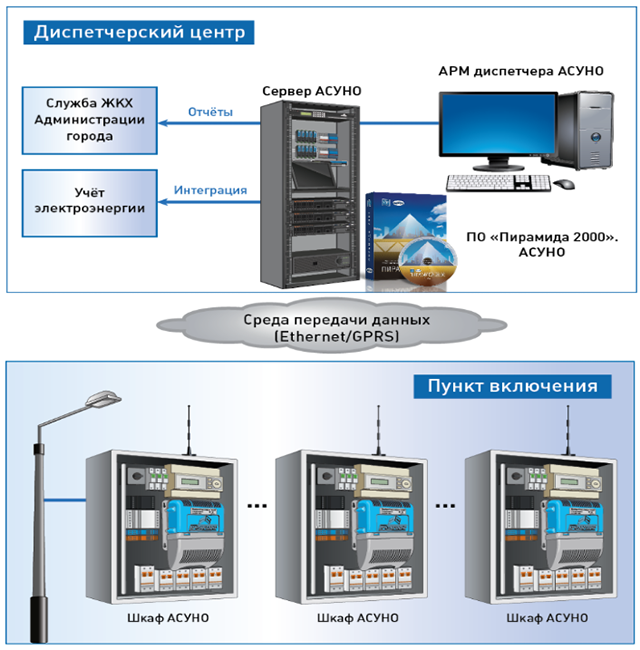

Дистанционное управление уличным освещением

К шкафу можно в принципе подключить что угодно. Начиная с уличных фонарей на столбах, которые будут активироваться посредством фотореле или с пульта дистанционного управления, продолжая светодиодами вдоль приусадебных тропинок, загорающимися по наступлению сумерек, заканчивая гирляндами на фасаде дома и светильником над главным входом в дом. Принципиально ограничений нет, достаточное условие — чтобы тот или иной осветительный прибор на улице попадал в поле действия шкафа и пульта.

Какие виды существуют

Щиты для управления наружной системой освещенности могут быть разных видов. На сегодняшний день существуют следующие модели:

шкаф для управления подсветкой (ЩУО). Они предназначены для того, чтобы управлять внутренней и уличной подсветкой при наличии системы переменного тока с напряжением в 380/220 В, а также частотой 50 Гц;

ЩУО

щит для аварийного (рабочего) типа подсветки (ЩАО). Такие устройства предназначаются для управления аварийным или рабочим типом подсветки, а также если исчезает (вне зависимости от причины) основное питание напряжения, то они обеспечивают переключение на аварийные осветительные приборы от независимого источника питания. В роли независимого источника питания могут выступать установка ДГУ, резервный ввод, аккумуляторные батареи и т.д.;

ЩАО

ЩНО

щит для наружного типа подсветки (ЩНО). Данный тип устройств предназначен для распределения и приема электрической энергии. Помимо этого они предназначены для защиты приборов от которого замыкания и различных перегрузок. Такие щиты функционируют в сети с напряжением 380/220 В и частотой 50 Гц.

Устройства подобного типа сегодня выполняются в современном виде и зачастую имеют в своей основе модульную аппаратуру. Она устанавливается в боксах и на DIN-рейки.

Помимо этого все выпускаемые на сегодняшний день щитки обладают стандартизированным видом. Таким образом, любой щит, выполненный по индивидуальному заказу, будет иметь базовый набор комплектующих, дополненных опциональными частями. Дополнительные элементы комплектации будут определяться в зависимости от того, что хочет получить заказчик в конечном счете. Такой подход сегодня позволяет переориентировать производство на изготовление любых вариантов устройств в кротчайшие сроки.

Сервисные функции

автоматическая диагностика каналов связи со шкафом пункта включения;
автоматическая диагностика коммутирующего оборудования;
конфигурирование системы;
проведение в регламентируемых пределах подключений / отключений, проверки / замены элементов системы;
ручной ввод установок и констант управления, обработки информации;
защита от несанкционированного доступа в среду системы;
доступ к функциональным возможностям системы предоставляется согласно установленным административным разграничениям уровней доступа.

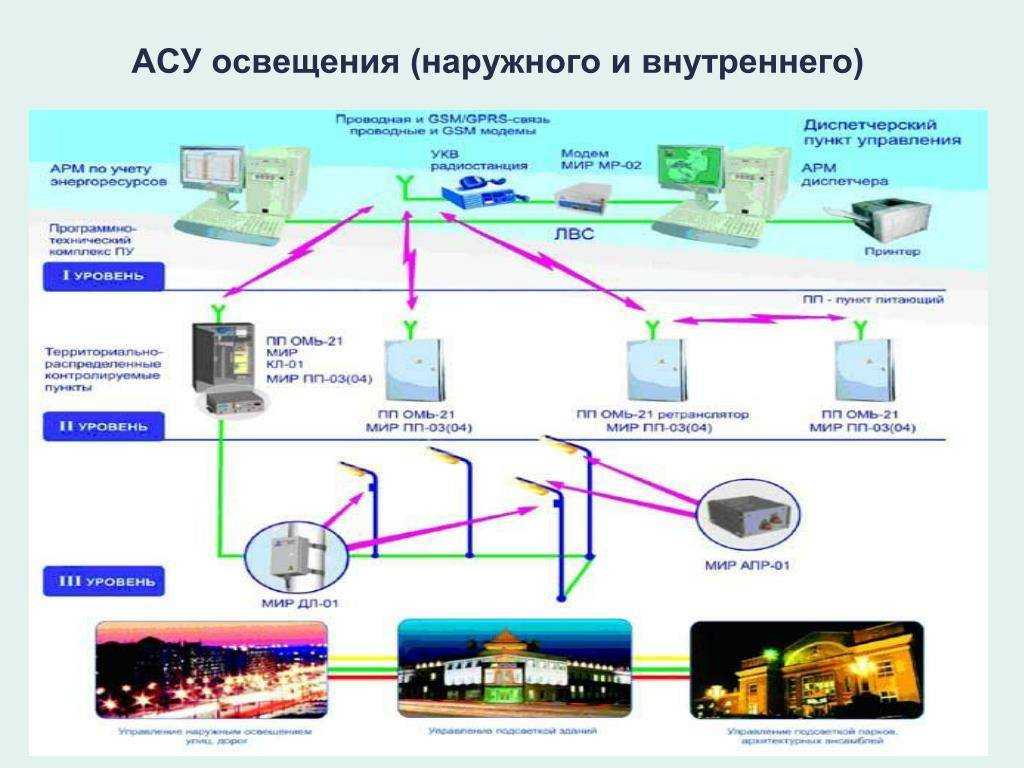

Внедрение автоматизированной системы управления освещением промышленного предприятия (как административных, так и производственных объектов) позволяет осуществлять телекоммуникационный контроль состояния сетей и осветительных приборов, управлять рабочими режимами светильников, дистанционно управлять освещением отдельных участков объекта по заранее заданному графику, а также вести учет энергопотребления и следить за эффективным использованием электроэнергии.

Наиболее значимые объекты с применением систем управления освещением со светильниками Revolight (В проектах, в частности, использовалось оборудование Beckhoff CX-xxxx, что способствовало получению награды за лучший городской проект Embedded Intelligence 2014):

1) Памятные стелы Фронтам и Флотам, Парк Победы, Поклонная гора, г. Москва

Система управления художественной подсветки (СУХП) на основании ТЗ на разработку системы управления установкой по объекту.

Описание объекта: 15 памятных стел, установленных в парке города.

Светильники: Для каждой из 15 стел устанавливаются 9 светильников RC-AX-RGB со шкафами управления для архитектурной подсветки в вечернее и ночное время. Для освещения предлагаются RGB светильники общего освещения с DМX управлением динамического полихромного освещения, предусматривающего возможность реализации различных сценариев художественной подсветки.

Система управления: Двухуровневая система управления состоит из шкафов локального управления наружным освещением и центрального сервера. Шкафы локального управления расположены в непосредственной близости от монумента, управление светильниками которого они осуществляют и соединены с центральным сервером в диспетчерской через роутер Wi-Fi. Роутер обеспечивает управление способами:

локально;
автоматически (приборами управления шкафа управления);
вручную (органами местного ручного управления и с помощью переносного компьютера или специального мобильного оборудования, подключаемых к интерфейсу шкафа управления);
дистанционно (комплексная автоматизированная система управления установками из диспетчерского пункта управления художественной подсветкой).

Москва, Поклонная гора, Парк Победы, Главная аллея, Памятные стелы Фронтам и флотам ВОВ 1941-1945гг, Установленны прожекторы RGB с подключением к системе удаленного управления

Художественное освещение верхней части зданий, расположенных вдоль Садового Кольца, г. Москва, проект «Золотое Сечение»

В проекте выполнено освещение всех зданий, расположенных по обе стороны от автомобильной дороги. Вся система объединена в единый комплекс. В архитектурном освещении каждого дома используются статические и динамические осветительные приборы.

Система управления:

обеспечивает управление режимами работы архитектурного освещения дома;
реализует три режима работы архитектурного освещения дома:
тестовый режим;
повседневный режим (режим I);
праздничный режим (режим II);
контроль положения дверей силового щита;
обеспечивает управление динамическими осветительными приборами по протоколу DMX-512;
обеспечивает дистанционное управление динамическими осветительными приборами по протоколу DMX-512 по беспроводному каналу с помощью антенны-передатчика;
осуществляет контроль состояния аппаратов и электрических параметров в силовой части щита архитектурного освещения дома, (контроль напряжения на вводе);
обеспечивает автоматический контроль и учет потребления электроэнергии, затраченной на архитектурное освещение дома;
обеспечивает возможность передачи информации и восприятие управляющих команд от КАСУ по каналу GSM;
обеспечивает возможность передачи информации с электросчетчика в существующую систему АСКУЭ;
обеспечивает синхронизацию времени для динамических осветительных приборов с использованием систем ГЛОНАСС/GPS.

Как подсоединять

Для того чтобы подключить к щитку освещение, нужна соответствующая схема. Эта схема должна содержать четкие обозначения, чтобы подключение освещения прошло правильно. Лучше всего, если схема в процессе подключения будет всегда находиться у вас перед глазами.

Схема подключения щитка

Щиты, для распределения электрических токов устанавливаются отдельно, а потом подключаются с помощью вводных устройств к общей электрической сети. Здесь нужна схема подключения, приведенная выше. После подключения щита, электрический ток будет разводиться к конечным носителям. Весь процесс передачи электроэнергии контролируют специальные приборы. При правильном подключении щит станет полноценно выполнять свою работу, а риск неполадок будет сведен к минимуму.

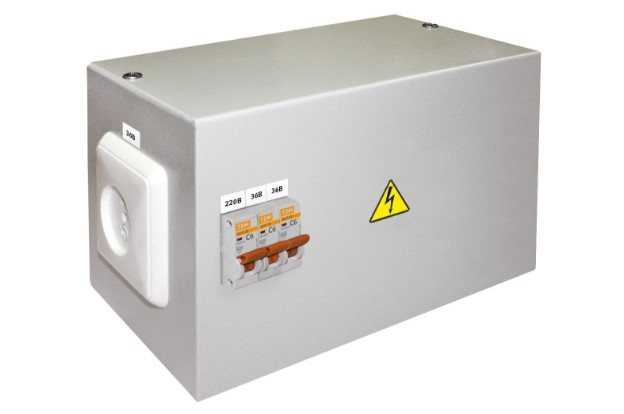

Щитки питания переносных осветительных приборов

Для питания переносных светильников в помещениях с повышенной опасностью должно использоваться напряжение не более 50 Вольт. Для его преобразования следует использовать понижающие трансформаторы. Для таких трансформаторов производители выпускают специальные щитки, которые содержат в своем составе:

понижающий трансформатор, который соответствует необходимому напряжению;
автоматический выключатель для защиты обмотки высокого напряжения трансформатора;
автоматические выключатели, которые защитят отводящие линии;
розетку для подключения переносных светильников.

ЯТП-0.25

Кроме штатной розетки к корпусу могут подключать кабельные линии, ведущие к стационарным светильникам. Напряжение питания светильников не выше 12 вольт может использоваться в следующих случаях:

Тесные помещения.
При неудобном положении работника.
Присутствует постоянный контакт работника с металлическими конструкциями.

Чтобы сэкономить свои средства установить понижающий трансформатор можно и в обычный щиток. Для этого выберите подходящую модель трансформатора и приступайте к установке.

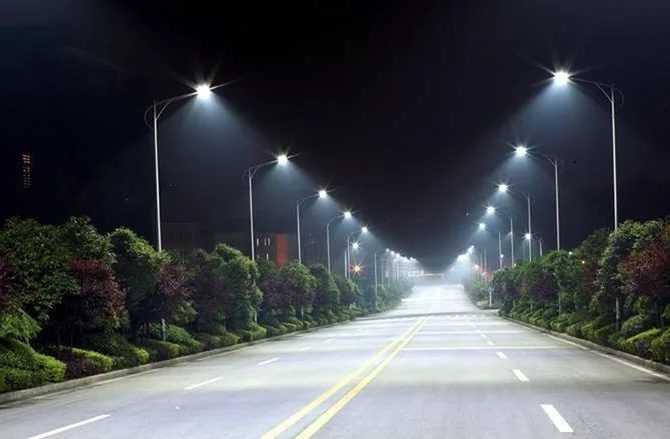

Функции уличного освещения

Вне зависимости от масштаба объекта — будь это придомовая территория или автомагистраль — его нужно освещать в темное время суток. Свет нужен для безопасного передвижения жильцов дома, обеспечения движения автотранспорта, декоративной подсветки зданий или их отдельных элементов, освещения рекламы на билбордах и т. д.

Что касается частного жилья, помимо освещения подъезда к дому, подсветка выполняет следующие функции:

общее освещение территории (важно с точки зрения безопасности);
освещение ступенек в дом;
подсветка пешеходных дорожек;
освещение локальных участков (например, возле беседки);
декоративная подсветка архитектурных и ландшафтных особенностей участка.

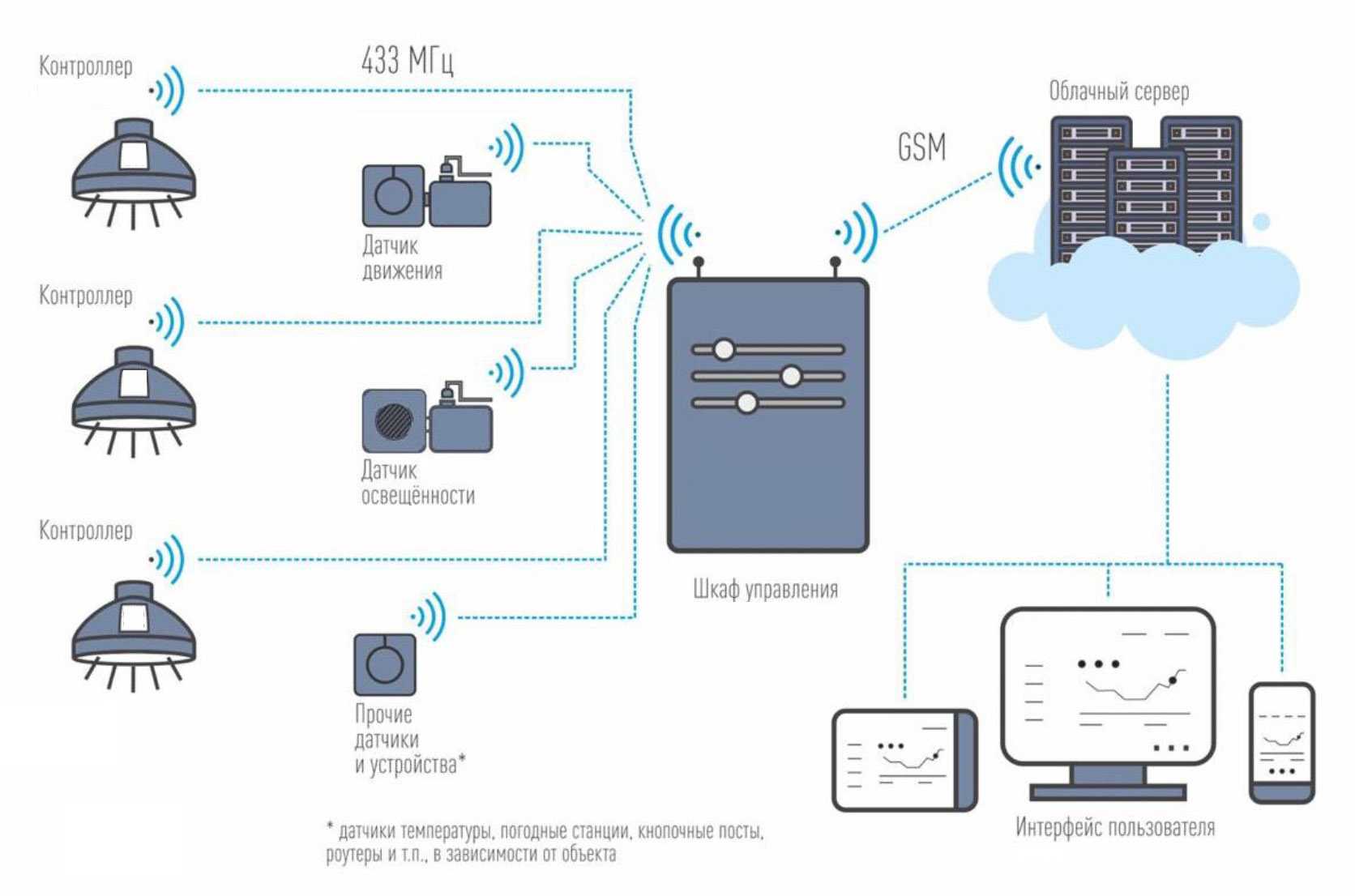

Что входит в состав системы?

Автоматическое управление освещением включает в себя комплекс высокотехнологических устройств, которые способны работать в автоматизированном и автоматическом режиме, то есть без участия человека. Конструкция системы состоит не только из осветительных приборов, но и из датчиков и вспомогательных устройств. В любой момент можно подключить новые внешние устройства, ведь система масштабируема. Перечень оборудования:

Умные выключатели, которые способны включаться и выключаться как в обычном ручном режиме, так и после соответствующих команд с пульта управления. Есть механические и сенсорные выключатели.
Умные диммеры – устройства, предназначенные для плавного изменения мощности осветительных приборов. Иными словами, используются для автоматизированного редактирования яркости освещения.
Умные лампы – имеют возможность включаться и выключаться в автоматическом режиме, а также плавно изменять яркость своего свечения. Некоторые модели способны менять цвет и температуру.
Светодиодные ленты – имеют те же возможности, что и смарт-лампы. При этом они отличаются меньшим энергопотреблением, повышенной безопасностью использования, а также длительным сроком службы.

Не меньшую роль в автоматизации системы освещения играют датчики, которые следят за изменениями в среде. В рассматриваемых схемах наибольшей востребованностью пользуются сенсоры, реагирующие на движение, присутствие, открытие и закрытие дверей, окон, на изменение уровня освещения. Также автоматизация может успешно взаимодействовать с другими системами здания, в том числе с пожарной сигнализацией или же с ОВК.

Освещенность щита

Освещение электрощитовой

Электрощитовая представляет собой отдельное помещение, где отлично видно, как можно реализовывать нормы освещенности, которые установлены нормативно-правовой документацией.

Нормы, которые существуют для этого помещения, могут реализовываться различными способами. Но для начала обустройства необходимо знать, какие вообще нормы приняты для конкретного типа электрощитовой. И документация, что регулирует их, может быть различной, от государственной до региональной

Но в первую очередь необходимо обращать внимание на те нормы, которые приведены в СП и ТКП

Итак, согласно этим документам, освещение в электрощитовой должно быть:

выполнено по аналогии с рабочим местом или подсветкой безопасности;
в редких случаях его рекомендуется оформлять в виде ламп накаливания. Не рекомендуется выполнение аварийной подсветки с помощью разрядных ламп высокого давления;
питание рабочего (или аварийного) типа подсветки должно быть раздельным, а вот подсветка безопасности или эвакуационного типа может формироваться по общему плану;
осветительные приборы могут питаться от любой сети;
управление уровнем освещенности может производиться с помощью выключателей.

Следуя таким рекомендациям, можно без проблем создать требуемый уровень освещенности в электрощитовой.

Преимущества системы освещения «умного дома»

После глобальной настройки останется наслаждаться его функциональностью. Пользователь задает условия, в зависимости от которых изменяется интенсивность светового потока, включаются и выключаются определенные светильники. К ним можно отнести погодные условия, цикл дня и ночи (уровень освещенности за окном).

Отдельная сенсорная панель имеет несколько программ для различных сценариев. Вы самостоятельно можете назвать эти программы, например, «Вечерний ужин», «Просмотр кинофильма», «Сон».

Управление электроэнергией

Помимо удобства настроек и беззаботного управления электрическими приборами в доме, используя такой модуль, вы существенно уменьшаете потребление электрической энергии. Датчики движения позволят отключать освещение в помещении, если человек покинул его, или с появлением первых лучей солнца открывать жалюзи и отключать осветительные приборы.

Список возможностей «умного освещения» безграничен. Перечислим лишь часть из них:

отключение питания в розетках;
распределение нагрузки по всему дому;
автоматическое включение или отключение бытовой техники;
переход на резервные источники питания (при необходимости);
контроль доступа к сети и приборам.

Безопасность

Есть возможность запрограммировать систему, позволяющую удаленно управлять электросетью, приборами и светильниками. Это требуется в тех случаях, когда необходимо создать эффект присутствия в доме людей. Благодаря этому недоброжелатели не посягнут на ваше жилище, пока вы вместе с семьей находитесь на курорте.

Процедура подключения

Зачастую датчики с фотоэлементом крепятся к стенам с помощью специальных кронштейнов. Они должны идти в комплекте с купленной моделью. Чтобы правильно подключить фотореле для автоматизации уличного типа освещения, необходимо поделать следующие манипуляции:

на корпусе прибора обычно размещается схема подключения, которую следует детально изучить;

Читать также: Как клеить эпоксидной смолой пластик

после того как вы ознакомились со схемой, нужно подобрать подходящее место для установки. О том, каким требованиям должно соответствовать место установки, мы говорили несколько выше;
подключаем провода, выходящие из низа корпуса датчика к осветительному прибору;
после этого настраиваем фотореле. Вначале устанавливаем порог срабатывания. Для этого перемещаем регулятор в нужное нам положение;
если вы устанавливаете датчики с выносным фотоэлементом, не забудьте после монтажа подсоединить их между собой с помощью кабеля.

При наличии в конструкции устройства таймера, подключение можно провести через него. Для этого таймер следует запрограммировать на определенные временные промежутки срабатывания. Такая система очень выгодна и удобна для светлого периода дня. Благодаря данному способу подключения можно добиться довольно значительной экономии электроэнергии.
