Проводка в загородном доме

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики. Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
8. Пренебрежение ТБ. Правила техники безопасности написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные. Монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Особенности устройства проводки в различных условиях

Способ прокладки электрических сетей зависит от следующих факторов:

• материала, из которого построен дом;
• параметров микроклимата в помещении;
• места монтажа (внутри или снаружи здания).

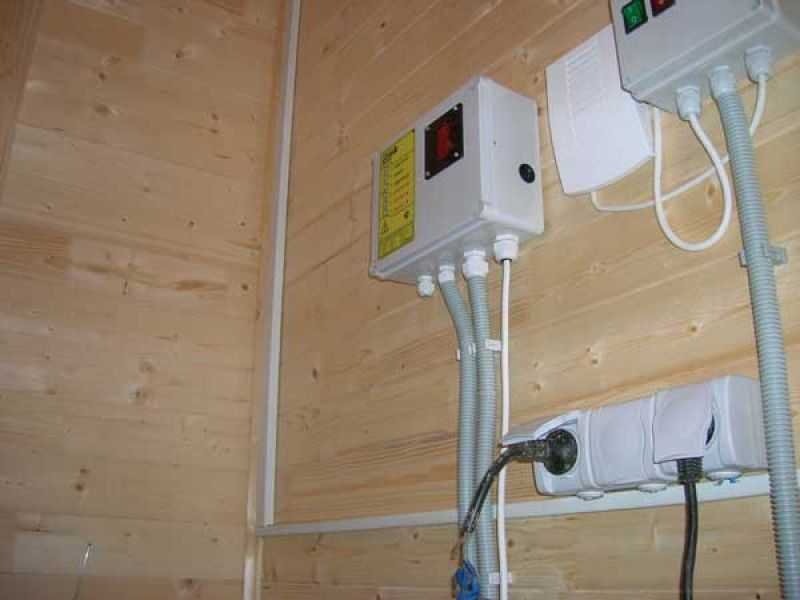

В кирпичных домах электрическую проводку можно прокладывать любым способом без проведения дополнительных мер по защите кабеля. С деревянными домами (в том числе, с коттеджами из СИП-панелей) несколько сложнее: скрытая проводка допускается только если кабели помещены в металлические трубы, локализующие электричество. Форма трубы не важна (прямоугольная или круглая), а вот толщина стенок четко регламентируется – не менее 2,8мм. Использовать более тонкую сталь или гофру запрещается по следующим причинам:

• быстро прогорают, а значит, не способны локализовать пожар при коротком замыкании;
• не защищают кабели от мелких грызунов, которые заводятся в деревянных стенах;
• не защищают кабели в процессе усадки дома.

Металлические трубы для защиты кабелей обычно используются только для деревянных домов, если необходимо провести электромонтаж во влажных помещениях, достаточно гибких пластиковых или силиконовых кожухов. Розетки желательно выносить за пределы влажного помещения, если это невозможно, необходимо выбрать устройство с защитной крышкой, чтобы исключить попадание воды в систему.

Для улицы идеальный вариант – СИП кабель, представляющий собой группу проводов с индивидуальной изоляцией

Такие кабели выдерживают напряжение до 1000 В, отличаются компактностью и устойчивостью к нагрузкам, что особенно важно при воздушном монтаже. В грунте могут быть установлены кабели со следующими характеристиками: наличие стали в оболочке, устойчивость к воздействию влаги и низкой температуры

Грамотный ввод сети в дом – залог бесперебойного электроснабжения здания. Ввод может быть осуществлен воздушным или подземным способом. Если расстояние между ближайшими опорами и зданием составляет менее 20 метров, ввод электрической сети осуществляется по воздуху следующим образом:

1. В стену вставляется кусок трубы и изолятор на кронштейне (высота захода – от 2,75м).
2. Между опорой и домом натягивается трос и провода. Закрепление кабелей на тросе производится через каждые 50 сантиметров.
3. Кабели заводятся в здание через трубу в стене.

Подземная прокладка кабелей дороже, но безопасней и надежней, поэтому стоит отдать предпочтение ей. Главное – обеспечить надежную защиту кабелей от негативного воздействия окружающей среды.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

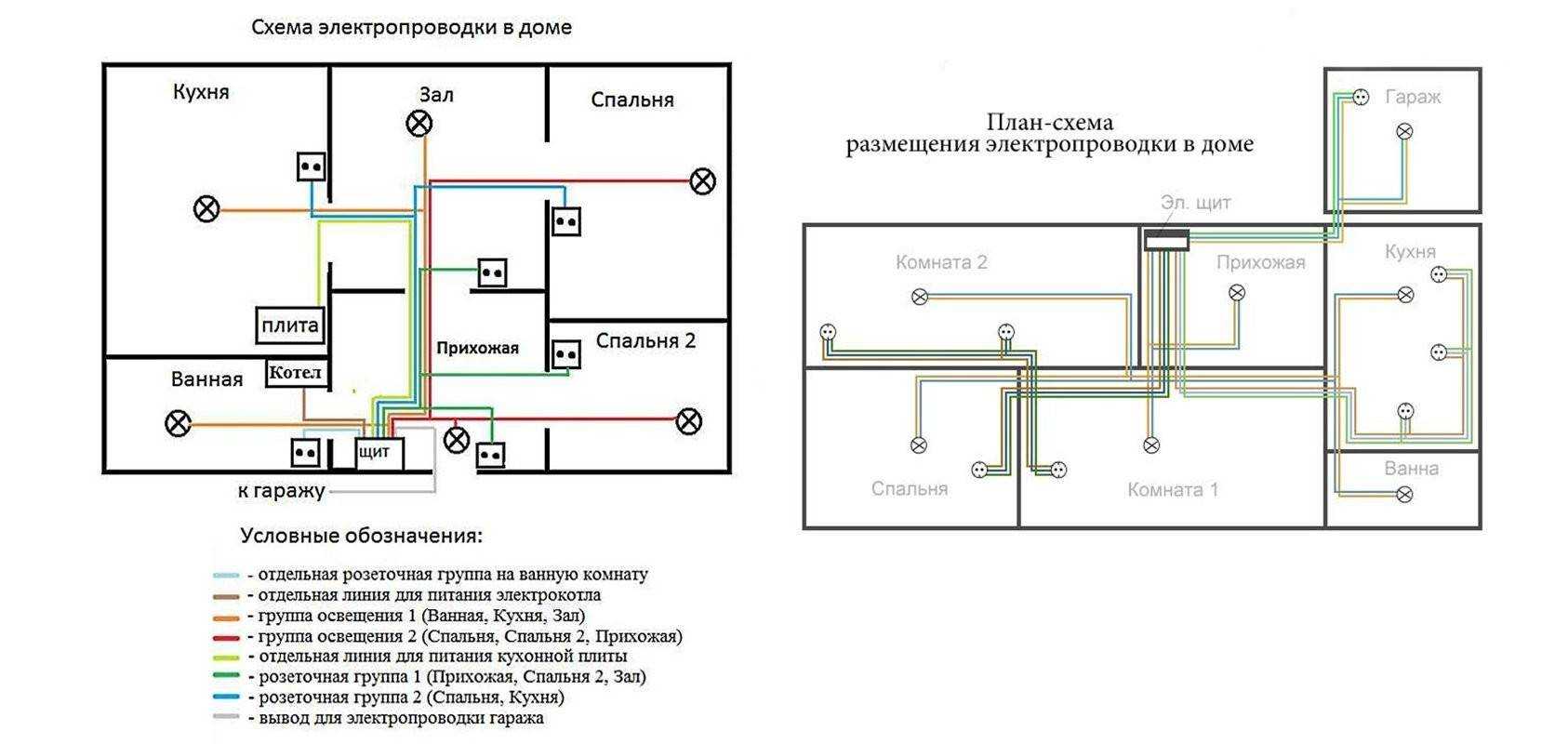

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Правила монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Подготовка к работе

Для начала нужно подобрать светильники по вкусу для каждой комнаты.

Мы можем только посоветовать виды, которые будут наиболее подходящими:

• в коридоре принято использовать точечные софиты;
• в потолке ванной монтируются точечные светильники или плафон, защищенный от влаги. Также стоит установить лампу над зеркалом;
• что касается спальни, обычно выбирают светильники над кроватью и люстру на потолок. Вместо люстры можно отдать предпочтение светодиодной ленте;
• кухня должна быть максимально освещена. Наибольшей популярностью пользуются светодиодные ленты, софиты и лампы направленного света;
• гостиную чаще всего освещают люстрами, а также добавляют торшеры.

Не забывайте и о выборе ламп, в настоящее время светодиодные лампы отодвинули на задний план и «галогенки» и классические лампы накаливания, благодаря своей надежности и экономичности.

После того, как выберете виды светильников и ламп, следует произвести расчет их количества. Для этого придется определить не только количество ламп, но и расчетную мощность освещения.

Мощность определяется довольно просто – перемножаете площадь комнаты, коэффициент спроса и удельную мощность ламп.

Количество ламп определить еще проще – умножаете коэффициент спроса на площадь комнаты и делите на мощность одной лампы.

Вычислив оба показателя можно смело приступать к созданию схемы освещения. Небольшой совет по поводу кабеля, который будет подведен к светильникам. Идеальным вариантом будет трехжильный провод из меди, обладающий поперечным сечением в полтора квадратных миллиметра.

Заключительный этап подготовительных работ – это черчение схемы освещения.

На нее нужно нанести все требуемые элементы:

• трасса, по которой будут проходить проводники по стенам;
• различные виды светильников, размещенные в комнатах;
• расположение коробки распределения;
• места, на которых будут расположены выключатели.

После этого можно смело приступать к проведению света.

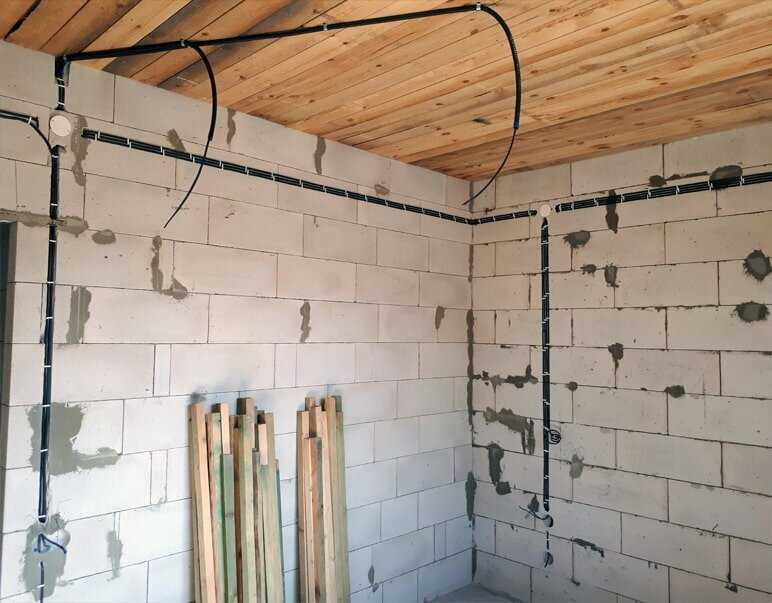

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно

Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки

При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см

Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:

• С помощью паяльника;
• Использование сварочного аппарата;
• Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Подготовка к монтажу: расчет мощности потребления

При разработке схемы электроснабжения частного дома следует провести подготовительные работы. К таким работам относится и расчет мощности всех потребителей электроэнергии. Нужно учесть, какая бытовая техника будет подключаться, сколько энергии она потребляет. Данные берут из таблицы потребления и из технических паспортов каждого электроприбора и устройства. Рассчитывая общую мощность потребления, необходимо сложить все мощности и накинуть еще около 20% для запаса.

Так как одновременное включение всех приборов маловероятно, при расчете используют поправочный коэффициент (одновременного использования). Его величина зависит от общей мощности:

• при общей мощности до 14 кВт включительно – 0,8;
• до 20 кВт – 0,6;
• до 50 кВт – 0,5.

Полученный результат вносят в документы, с которыми идут в соответствующие госорганы, которые дают разрешение на подключение сети. Как правило, заявку удовлетворяют не в том виде, как она подана, а дают добро только на 5кВт мощности.
