Транзистор кт 815 технические характеристики. транзисторы п213 и кт815. другие разделы справочника

Меры безопасности

Меры предосторожности при монтаже подобных устройств стандартные и обычно не вызывают вопросов у начинающих радиолюбителей. В техописании указывается на недопустимость давления на корпус при осуществлении изгибов металлических выводов. Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки

Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд

Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки. Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд.

Не стоит превышать предельно допустимые эксплуатационные параметры, указанные в техописании, при работе устройства. При длительной эксплуатации на максимальных значениях оно может выйти из строя.

Полевые SMD транзисторы

Маркировка	Тип прибора	Маркировка	Тип прибора
6A	MMBF4416	C92	SST4392
6B	MMBF5484	C93	SST4393
6C	MMBFU310	H16	SST4416
6D	MMBF5457	I08	SST108
6E	MMBF5460	I09	SST109
6F	MMBF4860	I10	SST110
6G	MMBF4393	M4	BSR56
6H	MMBF5486	M5	BSR57
6J	MMBF4391	M6	BSR58
6K	MMBF4932	P01	SST201
6L	MMBF5459	P02	SST202
6T	MMBFJ310	P03	SST203
6W	MMBFJ175	P04	SST204
6Y	MMBFJ177	S14	SST5114
B08	SST6908	S15	SST5115
B09	SST6909	S16	SST5116
B10	SST6910	S70	SST270
C11	SST111	S71	SST271
C12	SST112	S74	SST174
C13	SST113	S75	SST175
C41	SST4091	S76	SST176
C42	SST4092	S77	SST177
C43	SST4093	TV	MMBF112
C59	SST4859	Z08	SST308
C60	SST4860	Z09	SST309
C61	SST4861	Z10	SST310
C91	SST4391

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:

Маркировка

Цифры “13001” на корпусе дают общее представление об этом полупроводниковом устройстве. Многие производители маркируют так свои изделия из-за отсутствия места на корпусе ТО-92, не указывая при этом префикс в начале. В статье приведены технические характеристики устройств малоизвестных в России производителей DGNJDZ, Semtech Electronics, YFWDIODE. Указанные производители в своих даташитах не указывают дополнительных символов маркировки. Без дополнительных обозначений маркирует свой транзистор TS13001 тайваньская компания TSMC. Первые две литеры “TS” являются аббревиатурой первых двух слов в полном названии компании Taiwan Semiconductor Manufacturing Company. В тоже время, на рыке достаточно широко представлены транзисторы mje13001, которые тоже промаркированы цифрами 13001. SHENZHEN JTD ELECTRONICS и многие другие производители применяют s13001 s8d при маркировке своих девайсов. Встречаются и другие префиксы, не рассмотренные в статье. Многие продавцы не заморачиваясь с маркировкой в наименовании товара, указывают все возможные его типы вместе с датой производства.

Транзистор КТ829 — DataSheet

Цоколевка транзистора КТ829

Цоколевка транзистора КТ829(Т-М)

Описание

Транзисторы кремниевые мезапланарные составные универсальные низкочастотные мощные. Предназначены для работы в усилителях низкой частоты, ключевых схемах.  Выпускаются в пластмассовом корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 2 г.

Параметры транзистора КТ829

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ829А		BD267B, TIP122, BD901, BDW23C *2, BDW73C, BDW63C *2, 2SD1128 *2, 2SD1740 *2, BD267A *2
КТ829Б		BD267A, BD263, TIP121,  BD899A, BD899, BDW23B *2, BDW73B *2, BD267 *2
КТ829В		BD331, TIP120, BD897A, BD897, BDW23A, ТIР120 *2
КТ829Г		BD665, BD675, BD895A, BD895, BDW23, BDW73,  BDW63 *2, BD695 *1
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	PK max,P*K, τ max,P**K, и max	КТ829А	—	60*	Вт
КТ829Б	—	60*
КТ829В	—	60*

КТ829Г
—
60*
КТ829АТ
—
50

КТ829АП
—
50

КТ829АМ
—
60

Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
f_гр, f*_h31б, f**_h31э, f***_max
КТ829А
—
≥4
МГц

КТ829Б

—
≥4

КТ829В
—
≥4

КТ829Г
—
≥4

КТ829АТ
—
≥4

КТ829АП
—
≥4

КТ829АМ
—
≥4

Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
U_{КБО проб.,} U*_{КЭR проб.,} U**_{КЭО проб.}

КТ829А
1к
100*
В

КТ829Б
1к
80*

КТ829В
1к
60*

КТ829Г
1к
45*

КТ829АТ
—
100

КТ829АП
—
160

КТ829АМ
—
240

Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора

U_{ЭБО проб.,}
КТ829А
—5
В

КТ829Б
—5

КТ829В
—5

КТ829Г
—5

КТ829АТ
—5

КТ829АП
—
5

КТ829АМ
—
5

Максимально допустимый постоянный ток коллектора
I_{K max,} I*_{К , и max}
КТ829А
—
8(12*)
А

КТ829Б
—
8(12*)

КТ829В
—
8(12*)

КТ829Г
—
8(12*)

КТ829АТ
—
5

КТ829АП
—
5

КТ829АМ
—
8

Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера

I_КБО, I*_КЭR, I**_КЭO
КТ829А
100 В
≤1.5*
мА
КТ829Б
80 В
≤1.5*

КТ829В
60 В
≤1.5*

КТ829Г
60 В
≤1.5*

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ

—
—

Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h_21э,  h*_21Э
КТ829А
3 В; 3 А
≥750*

КТ829Б
3 В; 3 А
≥750*

КТ829В
3 В; 3 А
≥750*

КТ829Г
3 В; 3 А
≥750*

КТ829АТ
—

≥1000

КТ829АП
—
≥700

КТ829АМ
—
400…3000

Емкость коллекторного перехода
c_к,  с*_12э
КТ829А
—
≤120
пФ

КТ829Б
—
≤120

КТ829В
—
≤120

КТ829Г
—
≤120

КТ829АТ
—

—

КТ829АП
—
—

КТ829АМ
—
—

Сопротивление насыщения между коллектором и эмиттером
 r_{КЭ нас},  r*_{БЭ нас, К}**_у.р.
КТ829А
—
≤0.57
Ом, дБ

КТ829Б
—
≤0.57

КТ829В
—
≤0.57

КТ829Г
—
≤0.57

КТ829АТ

—
≤0.3

КТ829АП
—
≤0.25

КТ829АМ
—
≤0.66

Коэффициент шума транзистора
К_ш, r*_b, P**_вых
КТ829А
—
—
Дб, Ом, Вт

КТ829Б
—
—

КТ829В
—
—

КТ829Г
—
—

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ
—
—

Постоянная времени цепи обратной связи на высокой частоте
τ_к, t*_рас,  t**_выкл,  t***_пк(нс)
КТ829А
——
пс

КТ829Б
——

КТ829В
——

КТ829Г
——

КТ829АТ
——

КТ829АП
——

КТ829АМ
——

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Входные характеристики	Зависимость статического коэффициента передачи тока от тока коллектора
Зависимость напряжения насыщения коллектор — эмиттер от Iк/Iб	Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база-эмиттер
Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса	Область максимальных режимов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Таблица 3 – Зарубежные аналоги транзистора КТ315

Отечественный транзистор	Зарубежный аналог	Возможность купить	Предприятие производитель	Страна производитель
КТ315А	BFP719	нет	Unitra CEMI	Польша
КТ315Б	BFP720	нет	Unitra CEMI	Польша
КТ315В	BFP721	нет	Unitra CEMI	Польша
КТ315Г	BFP722	нет	Unitra CEMI	Польша
КТ315Д	2SC641	есть	Hitachi	Япония
КТ315Е	2N3397	есть ~ 4$	Central Semiconductor	США
КТ315Ж	2N2711	есть ~ 9$	Sprague electric corp.	США
BFY37, BFY37i	есть	ITT Intermetall GmbH	Германия
КТ315И	2SC634	есть ~ 16$	New Jersey Semiconductor	США
есть	Sony	Япония
КТ315Н	2SC633	есть ~ 1$	Sony	Япония
КТ315Р	BFP722	нет	Unitra CEMI	Польша

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония. Транзисторы 2SC545, 2SC546 также можно приобрести, ориентировочная цена составляет около 6$.

Зарубежные прототипы

• КТ815Б — BD135
• КТ815В — BD137
• КТ815Г — BD139

14 thoughts on “ КТ815 параметры ”

Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше

Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования

Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши

Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.

Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.

Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».

На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм

Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.

Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…

Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.

Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).

По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.

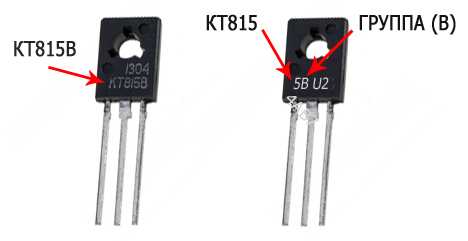

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Транзисторы — купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер»

Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора	Маркировочная метка на срезе боковой поверхности корпуса	Маркировочная метка на торце корпуса
KT315A1	Треугольник зеленого цвета	Точка красного цвета
KT315Б1	Треугольник зеленого цвета	Точка желтого цвета
KT315В1	Треугольник зеленого цвета	Точка зеленого цвета
KT315Г1	Треугольник зеленого цвета	Точка голубого цвета
KT315Д1	Треугольник зеленого цвета	Точка синего цвета
KT315Е1	Треугольник зеленого цвета	Точка белого цвета
KT315Ж1	Треугольник зеленого цвета	Две точки красного цвета
KT315И1	Треугольник зеленого цвета	Две точка желтого цвета
KT315Н1	Треугольник зеленого цвета	Две точки зеленого цвета
KT315Р1	Треугольник зеленого цвета	Две точки голубого цвета

Характеристики биполярного транзистора.

Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач.

И первая на очереди – входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:

I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const

В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений U_{кэ}):

Входная характеристика, в целом, очень похожа на прямую ветвь . При U_{кэ} = 0 характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении U_{кэ} ветвь будет смещаться вправо.

Переходим ко второй крайне важной характеристике биполярного транзистора – выходной! Выходная характеристика – это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы. I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const. I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

Для нее также указывается семейство характеристик для разных значений тока базы:

Видим, что при небольших значениях U_{кэ} коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения – изменение тока очень мало и фактически не зависит от U_{кэ} (зато пропорционально току базы). Эти участки соответствуют разным .

Для наглядности можно изобразить эти режимы на семействе выходных характеристик:

Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.

Для управления током базы мы увеличиваем напряжение U_{бэ}, что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано

Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения U_{кэ} (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно – при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока \beta, несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:

I_к = \beta I_б

Двигаемся дальше!

На участке 2 транзистор находится в режиме насыщения. При уменьшении U_{кэ} уменьшается и напряжение на коллекторном переходе U_{кб}. И при определенном значении U_{кэ} = U_{кэ \medspace нас} напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина – эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.

В этом режиме основные носители заряда начинают двигаться из коллектора в базу – навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении U_{кэ} ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.

Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора!

И, наконец, область 3, лежащая ниже кривой, соответствующей I_{б} = 0. Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.

Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как h_{FE}) от тока коллектора для биполярного транзистора BC847:

Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды! Разным значениям температуры соответствуют разные кривые.

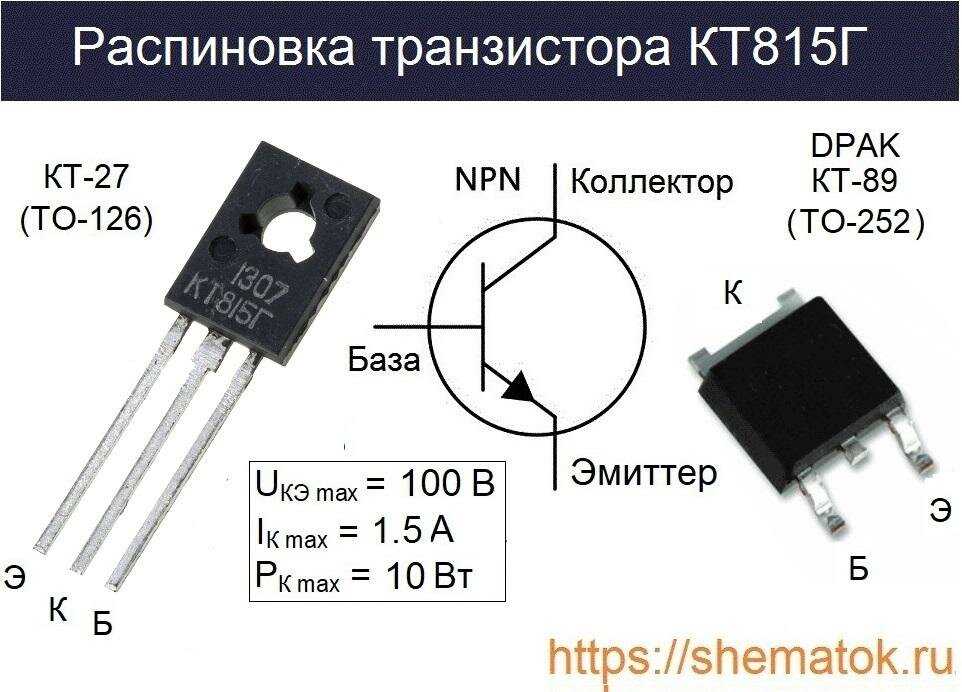

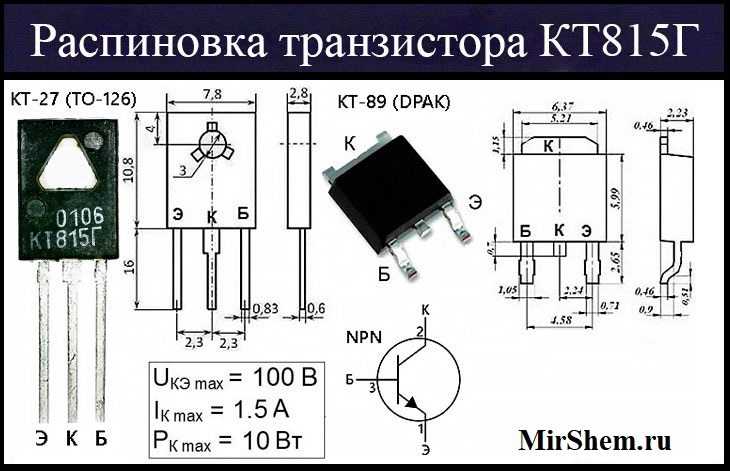

Распиновка

Цоколевка для всей серии КТ815 одинаковая. Транзистор широко распространен в пластиковом корпусе для дырочного монтажа — КТ-27 (зарубежный аналог ТО-126). Если смотреть на его цифро-буквенное обозначение, то первая ножка слева — этоэмиттер (Э), вторая – коллектор (К), третья –база (Б). Для крепления к теплоотводу имеется отверстие (3 мм). Масса таких изделий не превышает 1 грамма.

Данный транзистор также встречается для поверхностного монтажа КТ-89 (он же импортный DPAK). В данном решении он имеет следующую распиновку – Б.К.Э. (коллектор сверху). Сейчас это редкость, выпускается исключительно в Белоруссии на предприятиях ОАО «ИНТЕГРАЛ».

Вывод коллектора у данных электронных компонентов, в обоих типах корпусов (КТ-27 и КТ-89), имеет сзади небольшое металлическое основание для соединения с радиатором. Его можно увидеть, если посмотреть на изделие с обратной стороны.

Результаты подбора MOSFET (поиска аналога)

Маркировка	Pol	Struct	Pd	Uds	Ugs	Ugs(th)	Id	Tj	Qg	Tr	Cd	Rds	Caps
22N20	N	MOSFET	156	200	30		22	150		300	220	0.12	TO220 TO220F
2SK3555-01MR	N	MOSFET	95	250	30		37	150		30	220	0.1	TO220F
2SK3607-01MR	N	MOSFET	37	200	30		18	150		2.6	110	0.17	TO220F
2SK3926-01MR	N	MOSFET	95	250	30		34	150		19	220	0.11	TO220F
AOTF27S60	N	MOSFET	50	600	30		27	150		33	80	0.16	TO220F
AOTF29S50	N	MOSFET	50	500	30	3.9	29	150		39	88	0.15	TO220F
AOTF42S60	N	MOSFET	50	600	30	3.8	39	150	40	53	135	0.099	TO220F
AOTF42S60L	N	MOSFET	37.9	600	30	3.8	39	150	40	53	135	0.099	TO220F
F21F60CPM	N	MOSFET	60	600	30	3.5	21	150	39	60	100	0.165	TO220F
F25F60CPM	N	MOSFET	70	600	30	3.5	25	150	53	70	120	0.125	TO220F
FCPF099N65S3	N	MOSFET	43	650	30	4.5	30	150	57	20	50	0.099	TO220F
FCPF125N65S3	N	MOSFET	38	650	30	4.5	24	150	44	25	40	0.125	TO220F
FCPF22N60NT	N	MOSFET	39	600	30	4	22	150	45			0.165	TO220F
FDPF18N20F	N	MOSFET	41	200	30	5	18	150		50	200	0.14	TO220F
FDPF18N20FT	N	MOSFET	41	200	30	5	18	150	20			0.14	TO220F
FDPF18N20FT_G	N	MOSFET	35	200	30		18	150				0.14	TO220F
FDPF2710T	N	MOSFET	62.5	250	30	5	25	150	78			0.0425	TO220F
FDPF33N25T	N	MOSFET	37	250	30	5	33	150	36.8			0.094	TO220F
FDPF33N25TRDTU	N	MOSFET	37	250	30	5	33	150				0.094	TO220F
FDPF39N20	N	MOSFET	37	200	30	5	39	150	38			0.066	TO220F
FDPF39N20TLDTU	N	MOSFET	37	200	30	5	23.4	150				0.066	TO220F
FDPF44N25T	N	MOSFET	38	250	30	5	44	150	47			0.069	TO220F
FDPF44N25TRDTU	N	MOSFET	38	250	30	5	44	150				0.069	TO220F
FDPF51N25	N	MOSFET	38	250	30	5	28	150	55			0.06	TO220F
FDPF51N25RDTU	N	MOSFET	38	250	30	5	51	150				0.06	TO220F
FMV24N25G	N	MOSFET	65	250	30	5	24	150	36	22	200	0.13	TO220F
FQPF18N20V2	N	MOSFET	40	200	30	5	18	150	20	133	200	0.14	TO220F
FQPF19N20C	N	MOSFET	43	200	30	4	19	150	40.5			0.17	TO220F
FQPF19N20CYDTU	N	MOSFET	43	200	30	4	19	150	40.5	150	195	0.17	TO220F
FQPF32N20C	N	MOSFET	50	200	30	4	28	150	82.5			0.082	TO220F
FS20KM-5	N	MOSFET	40	250	30		20					0.15	TO220FN
GP1M018A020XX	N	MOSFET	94	200	30	5	18	150	18	30	180	0.17	TO220 TO220F
IRFI4229	N	MOSFET	46	250	30		19		73			0.046	TO220FP
MTN18N20FP	N	MOSFET	41	200	30		18	150		66	154	0.08	TO220FP
NCE65T130F	N	MOSFET	35	650	30	4	28	150	37.5	12	120	0.13	TO220F
NTPF082N65S3F	N	MOSFET	48	650	30	5	40	150	70	27	70	0.082	TO220F
RCX200N20	N	MOSFET	40	200	30	5	20	150	40	100	120	0.13	TO220FM
RCX220N25	N	MOSFET	40	250	30	5	22	150	60	100	170	0.14	TO220FM
RCX300N20	N	MOSFET	40	200	30	5	30	150	60	160	200	0.08	TO220FM
RCX330N25	N	MOSFET	40	250	30		33	150	80	200	220	0.077	TO220FM
SIHA25N50E	N	MOSFET	35	500	30	4	26	150	57	36	105	0.145	TO220FP
SIHF23N60E	N	MOSFET	35	600	30	4	23	150	63	38	119	0.158	TO220FP
SIHF28N60EF	N	MOSFET	39	600	30	4	28	150	80	40	123	0.123	TO220FP
SMK1820F	N	MOSFET	35	200	30		18	150		130	227	0.17	TO220F
SMK1820FJ	N	MOSFET	35	200	30		18	150		130	227	0.17	TO220F
STF30NM60N	N	MOSFET	40	600	30	4	25	150	91	24	210	0.13	TO220FP
TK22A65X5	N	MOSFET	45	650	30	4.5	22	150	50	20	60	0.16	TO220F

Всего результатов: 47

Технические характеристики

Обратите внимание на букву «С» в конце маркировки данного транзистора. Устройство без неё значительно уступает по параметрам

Так, стандартные TIP35 рассчитаны на максимальное напряжение коллектор-эмиттер до 40 В, а TIP35C выдерживают до 100 В. У некоторых китайских производителей данные величины могут достигать по даташит 80 и 140 В соответственно.

По остальным параметрам устройства одинаковые, но найти в продаже TIP35 в настоящее время достаточно проблематично. Транзисторы TIP35А и TIP35B, относящиеся к этой же серии, тоже уже не продаются. Им на смену пришли более совершенствованные и мощные TIP35CW (STM) и TIP35CG (ON Semiconductor), собранные с применением безсвинцовых технологий и современных стандартов.

Максимальные параметры

Рассмотрим максимальные значения параметров TIP35C:

• допустимые величины напряжения: К-Б (VCBO) до 100 В; К-Э (VCEO) до 100 В; Э-Б (VEBO) до 5 В;
• ток коллектора: постоянный (IС) до 25 А; импульсный (ICP) до 40 А;
• ток базы (IB) до 5 А;
• рассеиваемая мощность (PD) до 125 Вт (при TC = 25 оC);
• температура кристалла TJ от – 65 до +150 о

Электрические параметры

В некоторых datasheet на TIP35С, в таблицах электрических характеристик, приводятся значения для включённого (On) и выключенного (Off) состояния. Они указываются производителями для случаев применения устройства в переключающих схемах. Отдельно представлены значения параметров для работы в режиме усиления.

Для переключающих схем большое значение имеет напряжение насыщения коллектор-эмиттер (VCE SAT). Этот параметр считается у TIP35С достаточно низким и составляет при IС до 15 А не более 1.8 В. С ростом тока IС до 25 А он увеличивается до 4 В. Однако в настоящее время, у более современных транзисторов со схожими характеристиками, данных показатель уже меньше 1 В.

Система обозначений транзисторов

Встречаются транзисторы (биполярные), которые имеют старую, введенную до 1964 г. систему обозначений. По старой системе в обозначение транзистора входит буква П и цифровой номер.

По номеру транзистора можно определить, для каких каскадов радиоэлектронной конструкции он разработан. Если перед буквой П стоит буква М, то это значит, что корпус транзистора холодносварочной конструкции. Расшифровка типов транзисторов по номеру следующая:

Низкочастотные (до 5 МГц):

• 1…100 — германиевые малой мощности, до 0,25 Вт;
• 101…201 — кремниевые до 0,25 Вт;
• 201…300 — германиевые большой мощности, более 0,25 Вт;
• 301…400 — кремниевые более 0,25 Вт.

Высокочастотные (свыше 5 МГц):

• 401…500 — германиевые до 0,25 Вт;
• 501…600 — кремниевые до 0,25 Вт;
• 601…700 — германиевые более 0,25 Вт;
• 701…800 — кремниевые более 0,25 Вт.

Например:

• П416 Б — транзистор германиевый, высокочастотный, малой мощности, разновидности Б;
• МП39Б — германиевый транзистор, имеющий холодносварочный корпус, низкочастотный, малой мощности, разновидности Б.

В новой системе обозначений используется буквенно-цифровой шифр, который состоит из 5 элементов:

1-й элемент системы обозначает исходный материал, на основе которого изготовлен транзистор и его содержание не отличается от системы обозначения диодов, то есть Г или 1 — германий, К или 2 — кремний, А или 3 — арсенид галлия, И или 4 — индий.

2-1 элемент — буква Т (биполярный) или П (полевой).

3-1 элемент — цифра, указывающая на функциональные возможности транзистора по допустимой рассеиваемой мощности и частотным свойствам.

Транзисторы малой мощности, Рmах <� 0,3 Вт:

• 1 — маломощный низкочастотный, Гф< 3 МГц;
• 2 — маломощный среднечастотный, 3 <� frp< 30 МГц;
• 3 — маломощный высокочастотный, 30 <� fгр< 300 МГц.

Транзисторы средней мощности, 0,3 <� Рmах <1,5 Вт:

• 4 — средней мощности низкочастотный;
• 5 — средней мощности среднечастотный;
• 6 — средней мощности высокочастотный.

Транзисторы большой мощности, Рmах >1,5 Вт:

• 7 — большой мощности низкочастотный;
• 8 — большой мощности среднечастотный;
• 9 — большой мощности высокочастотный и сверхвысокочастотный (frp > 300 Гц).

4-й элемент — цифры от 01 до 99, указывающие порядковый номер разработки.

5-й элемент — одна из букв от А до Я, обозначающая деление технологического типа приборов на группы.

Например: КТ540Б — кремниевый транзистор средней мощности среднечастотный, номер разработки 40, группа Б.

При изготовлении транзисторов используют различные технологические приемы, в результате чего получаются приборы со специфическими особенностями, эксплуатационными свойствами и параметрами. Цоколевка транзисторов, широко используемых радиолюбителями, дана на рис. 1.

Рис. 1. Цоколевка отечественных транзисторов.

Маркировка транзисторов

Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.

Цветомузыкальная приставка на П213.

Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.

Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.

Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC815

. Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn

Производитель: NEC Сфера применения: Medium Power, High Voltage Популярность: 13955 Условные обозначения описаны на странице «Теория».

Hoja de datos ( техническое описание в формате PDF ) электронных компонентов

Номер пьезы
Описание
Фабрикантес
ПДФ

1N1120A
Кремниевый стандартный восстановительный диод
GeneSiC
PDF

1Н1120АР
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1122A
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1Н1122АР
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1124A
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1Н1124АР
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1126A
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1Н1126АР
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1183
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1183R
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1184
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1184R
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1186
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

1N1186R
Кремниевый стандартный восстановительный диод
GeneSiC
ПДФ

Заключение

Информация о маркировочных кодах, содержащаяся в литературе, требует критического подхода и осмысления. К сожалению, красиво оформленный каталог с безукоризненной полиграфией не гарантируют от опечаток, ошибок, разночтений и противоречий, поэтому исходите из данных, что приведены в справочнике о маркировке радиоэлементов.

В заключение хотелось бы поблагодарить источники, которые были использованы для подбора материала к данной статье:

www.mp16.ru

www.rudatasheet.ru

www.texnic.ru

www.solo-project.com

www.ra4a.narod.ru

Предыдущая
ПолупроводникиЧто такое биполярный транзистор
Следующая
ПолупроводникиSMD транзисторы
