Какой лучше выбрать?
Пользователь, выбирая LED-прожектор для сада, должен руководствоваться, прежде всего, разумной целесообразностью. Такие устройства не относятся к дешевым, поэтому они, прежде всего, должны устанавливаться там, где такое освещение необходимо.
Нормально ориентироваться на местности в темное время суток возможно, когда освещенность местности составляет 10 Лк/1м2, для сравнения полная луна создает освещенность 0.27 Лк/1м2.
Параметры LED-прожекторов для сада, на которые нужно обращать внимание при выборе модели:
- Класс защиты IP выбирают в диапазоне 54 – 68,что позволяет использовать светильники на открытой местности.
- Спектр, универсальными считаются прожекторы с белым светом, а для декоративной подсветки – нужны модификации с технологией RGB.
- Матрица с COB-диодами или с кластерными диодами (SMD), первые стоят дешевле, но и работают меньший срок, вторые имеют срок службы свыше 30 000 часов.
- Интенсивность освещения не ниже LM70, это говорит о том, что к концу службы яркость LED будет не больше 70%.
- Производитель, западные модели более долговечные, энергоэффективные, но стоят значительно дороже, чем отечественные.
- Дополнительные функции в виде автоматического управления с датчиками движения и освещенности.
- Количество светодиодов. С одним светодиодом прожекторы работают дольше, но имеют ограниченную яркость и больше подходят для ландшафтного освещения. Модели с несколькими светодиодами больше подходят для охранного освещения, поскольку способны создавать мощный, яркий и направленный луч.
- Режим работы – стационарный от сети 220 и 12 В или беспроводной на аккумуляторных или солнечных батареях.
- Вариант установки – настенный, на кронштейнах, грунтовой и на опорах.
- По яркости прожектор выбирают в промежутке от 700 до 7000 Лм. Для определения нужного показателя – яркость в Лм делят на освещаемую площадь и сравнивают полученное значение с нормативами по освещенности: ландшафтное освещение – 10-15 Лк, а охранное освещение – 75 Лк, архитектурная подсветка – до 30 Лк.
- Материал корпуса – должны быть некоррозионные материалы.
- Толщина радиатора – предпочтение у больших радиаторов, особенно для матричных прожекторов.
- Дополнительные опции – датчики движения и освещенности – фотодатчики.Для удобства и экономии электроэнергии можно выбрать светодиодный прожектор с датчиком движения или оснащенный фотодатчиком.
- Форма светильника для производительности не имеет значение и выбирается по ландшафтному проекту.
Видео-советы по выбору:
Прожекторы
Светодиодные прожекторы предназначены для ночного освещения небольших участков территории. Конструктивно это практически полные аналоги популярных светильников с трубчатыми галогеновыми лампочками – только с LED-сборкой в качестве источника света. Различаются по своей световой мощности (яркости свечения) и, в зависимости от ее величины, могут устанавливаться для освещения как больших площадей, так и небольших участков.
Главная особенность прожекторов – относительно узкий угол раскрытия светового потока; иными словами – такой светильник дает узконаправленный луч света. Поэтому прожектора рекомендуется устанавливать на максимально возможную высоту, а такая установка, в свою очередь, приводит к возникновению трех проблем:
- сложность монтажа с чисто технической точки зрения – обычно требуется использование спецтехники;
- ослабление интенсивности светового потока на уровне земли;
- вызванная этим ослаблением необходимость увеличения световой и, соответственно, электрической потребляемой мощности прибора.
Однако светильники-прожекторы очень технологичны с точки зрения закрепления на «рабочем месте» — они могут монтироваться на поверхности любой формы; при этом луч света легко направляется в нужную сторону, которую, при необходимости, можно оперативно и без каких-либо затруднений изменить. Подключение к линии электропитания не требует разборки корпуса светильника и может осуществляться «на весу».
Сложности при внедрении светодиодного SMART-освещения
Светодиодные светильники – высокотехнологичная продукция, затраты на весь срок эксплуатации которых значительно ниже, чем у традиционных осветительных приборов. Тем не менее, внедрение светодиодного освещения сопряжено с некоторыми осложнениями, включая нижеследующие:
- Ограниченная политическая воля, отсутствие лидеров. Все преимущества проектов энергосбережения не видны невооруженным глазом. При реализации подобных проектов речь не идет о строительстве какого-либо объекта, например школы, автомобильной дороги или больницы, наличие которого наглядно показывает, куда именно были вложены деньги. В данном случае видимой будет только замена на новые светильники, которые будут ярче светить и выглядеть привлекательнее, тогда как значительная экономия энергии и бюджетных средств, снижение выбросов в окружающую среду будут по-прежнему оставаться невидимыми. Основная задача при внедрении проектов модернизации освещения или строительства новых линий освещения заключается в том, чтобы найти лидера, способного взять ответственность и убедить других в эффективности такого проекта, то есть требуется политическая воля. Ограниченная политическая воля зависит, в том числе, от плохой осведомленности администраций города, от принципов государственных закупок, от неудачных опытов реализации пилотных проектов, связанных с некомпетентностью многих поставщиков.
- Недостаток финансирования. Многие проекты не запускаются из-за отсутствия необходимых средств на первоначальные капиталовложения, даже с учетом стоимости электроэнергии и расходов на обслуживание.
- Отсутствие общепризнанных стандартов. В настоящее время не существует единого мнения относительно того, требования каких стандартов следует соблюдать при работе с системами уличного светодиодного SMART-освещения. Эти системы относительно новые и достаточно сложны в решениях, в связи с чем немногие знают о том, как избежать эксцессов с поставщиками некачественной продукции.
Виды уличных светодиодных светильников
Среди многообразия светодиодных осветительных приборов представленных на современном рынке, для уличного освещения могут применяться следующие модели:
- Подвесные.
- Настенные.
- Светильники, устанавливаемые на столбы.
Подвесные уличные фонари представляют собой герметичный кожух, в котором находится светодиодный элемент. Такие светильники подвешиваются на тросе или цепи к горизонтальной балке, которая располагается на значительной высоте.
Несмотря на хрупкий вид, такие элементы освещения отлично выдерживают неблагоприятные условия уличной эксплуатации, и безупречно функционируют, как в летний зной, так и в условиях отрицательных температур зимних ночей. Креплению таких светильников не страшны дополнительные нагрузки в виде снега или обледенения. Прозрачные элементы светильника надёжно защитят светильник от воздействия вандало-террористических актов, а также от града и сильного ветра.

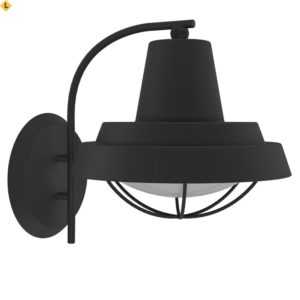

Настенный уличный светильник, является универсальным прибором, который может быть легко установлен на любую вертикальную поверхность достаточной жёсткости.
Такой светодиодный уличный фонарь идеально подходит для освещения прилегающей к частном дому территории, и выполняет не только осветительную функцию, но и является элементом стилистического декора фасада зданий. Настенный фонарь может быть выполнен в ретро-стиле или иметь современный вид, на эффективности освещения форма светильника, практически, не влияет.
Большая часть таких светильников выполняется в виде бра, когда крепление устанавливается на стену или другую вертикальную плоскость, а плафон выносится вперёд на специальной опоре.
Корпус такого светильника изготавливают из лёгкого металлического сплава, а сам плафон — их толстого стекла или пластика.
Все настенные светодиодные светильники имеют степень защиты IP 44. Такие приборы надёжно защищены от прямого попадания брызг воды внутрь корпуса, поэтому могут быть установлены, как под навесом, так и на открытой площадке.
Светодиодные уличные фонари также могут быть установлены на столб. Для обеспечения освещения на улице, для частного дома используются устройства, которые устанавливаются на мачты высотой до 7 метров.
Чем выше устанавливается такой фонарь, тем более мощные светодиоды должны быть применены в светильнике.
Большая часть технических решений может быть выполнена на светодиодных элементах мощностью до 50 Вт. Такой светодиод, по яркости заменяет лампу накаливания в 500 Вт, поэтому такая модель легко обеспечит светом участок площадью до 1000 м2. Если необходимо осветить большую площадь на участке устанавливается несколько подобных светильников.
Опору для светильника можно изготовить самостоятельно, но многие модели таких приборов реализуются вместе с мачтой различной длины.
Обзор уличных светодиодных светильников видео обязательно посмотрите
Особенности «перегорания» светодиодных ламп
Есть у LED-ламп одно уникальное свойство, на которое нельзя не обратить внимания. Срок эксплуатации у них делится на эффективный и полный.
Светодиодный светильник не перегорает сразу, как обычная лампочка – он просто со временем теряет яркость. Световой поток при этом, снижается.
Полным сроком службы светильника будет считаться всё время его работы до полного выхода из строя. Эффективным – период, в течение которого он потускнеет на 30% от первоначальной яркости.
Добросовестный производитель должен указывать при маркировке товара оба этих срока, но зачастую обходится указанием только полного срока службы, который, к тому же, может быть гипотетическим, как уже было сказано выше.
Поэтому не торопитесь брать тот светильник, который, как вам обещает упаковка, будет работать 5-7 лет. Вполне возможно, что он и проработает столько, но к концу своей «жизни» светить будет не ярче, чем керосиновая лампа. Так что выгоднее будет найти товар того производителя, который честно укажет срок эффективной работы лампы, после истечения которого яркость будет неумолимо (хоть и медленно) уменьшаться.
Еще один небольшой секрет при выборе светодиодной лампы – срок гарантии. Чем он меньше, тем ниже качество предлагаемого товара. Не стоит брать лампы, производитель которых указал гарантийный срок в 1 год – это делается для того, чтобы избежать массового обмена вышедших из строя светильников. Два года гарантии – признак среднего качества, а от 3 до 5 лет – хорошая продукция, которая послужит вам долго.
Разнообразие выбора
Торшерный светильник
Современные светильники, которые устанавливаются на улицах, бывают самых разнообразных видов.
По предназначению такие светильники могут быть такими:
торшерные фонари. Особенностью осветительных приборов являются их установка на опору. В результате свет они излучают свет сверху. Это традиционные светильники, которые на улицах встречаются наиболее часто. Они используются для обеспечения освещения дворов, пешеходных зон, парков, бульваров, скверов и загородных участков;
Фасадные светильники
- фасадные фонари. Их еще называют консольными светильниками. Такие светильники крепятся к фасадам зданий с помощью специальных кронштейнов или опор. Данный тип осветительных приборов зачастую имеет красивый и вычурный внешний вид, так как они выступают в роли дополнительного декорирования зданий. Они служат для освещения номеров домов и прочих информационных табличек;

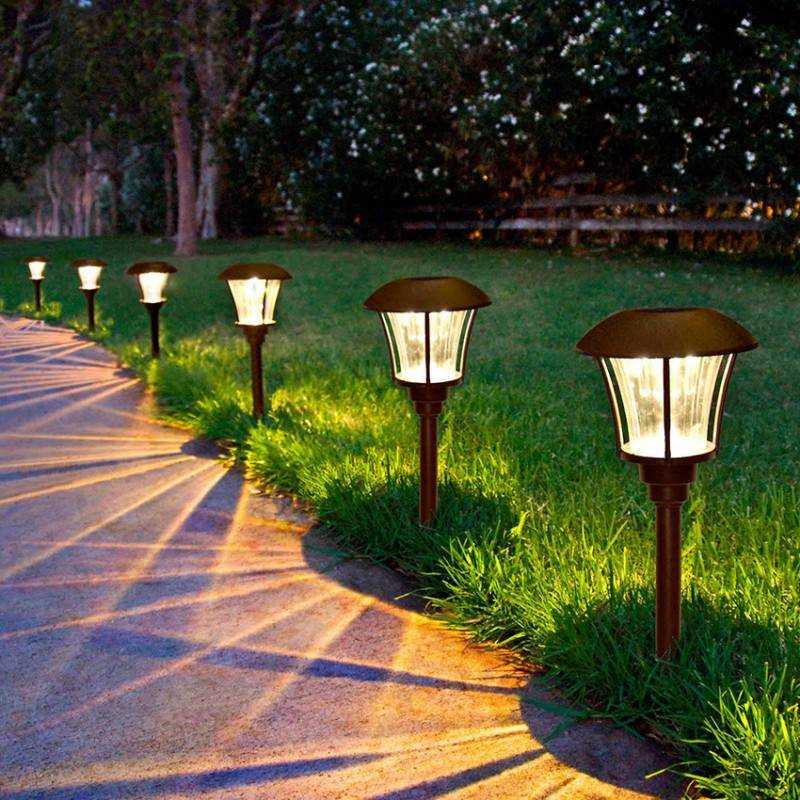

- ландшафтные фонари. Самая многочисленная и разнообразная группа уличных осветительных приборов. Эти светильники могут иметь различный дизайн, оформление и цветовую гамму. Например, такой светильник может иметь форму садовой фигуры. Очень часто с их помощью создают разнообразные инсталляции для освещения парков и скверов;
Ландшафтный светильник
магистральные уличные фонари. Такие осветительные приборы размещаются вдоль автомобильных дорог и магистралей. Они могут освещать самую большую по размеру территорию вокруг себя (до 9 м). При этом освещение будет ярким. Стандартный интервал между такими светильниками составляет от 5 до 20 м. На дистанцию влияют мощность и количество ламп, а также высота столба;
Магистральные светильники
Рекламные светильники
рекламные или баннерные фонари. Эти современные осветительные приборы появились относительно недавно. Они используются для создания подсветки наружной рекламы. Для них характерен неприметный дизайн и большая мощность светового потока.
Как видим, разнообразие уличного освещения достаточно большое. Каждый тип светильников имеет свои особенности и максимально эффективно освещает улицу к конкретной зоне.
Конструкция светодиодного уличного светильника
Независимо от назначения, уличный LED-фонарь состоит из четырех основных блоков:
- Блок светодиодов.
- Адаптер питания.
- Фокусирующая система.
- Корпус.
Светодиодный источник света
От параметров этого узла зависят основные характеристики уличного светильника: яркость, КПД, спектр освещения (цветовая температура), сектор охвата и прочие. Количество светодиодов в одном фонаре колеблется от одного до нескольких десятков в зависимости от необходимой яркости светильника.
Важно! Выбирая прибор по силе света, не стоит ориентироваться на количество светодиодов в нем. Диоды сами по себе различаются по мощности и от этого тоже зависит их количество в приборе. Полупроводники собираются на общую подложку и могут иметь вид модуля, встраиваемого непосредственно в уличный светильник, или лампы с цоколем того или иного типа
К недостаткам модулей можно отнести относительно сложную их замену (необходима разборка уличного светильника квалифицированным специалистом). Цокольные конструкции легко заменить, но стоят они дороже
Полупроводники собираются на общую подложку и могут иметь вид модуля, встраиваемого непосредственно в уличный светильник, или лампы с цоколем того или иного типа. К недостаткам модулей можно отнести относительно сложную их замену (необходима разборка уличного светильника квалифицированным специалистом). Цокольные конструкции легко заменить, но стоят они дороже.
Модуль питания (драйвер)
Несмотря на все свои достоинства, светодиоды очень капризны в плане электропитания. Они не любят перепадов напряжения и для нормальной работы требуют тока строго заданной величины. Особенно остро эта проблема стоит с уличным освещением, где скачки и перепады напряжения – правило, а не исключение.
Для обеспечения качественного питания в сложных условиях открытых объектов все светодиодные фонари снабжаются высококачественным драйвером питания – основным компонентом осветителя, правильная и безотказная работа которого обеспечивает качество работы всей конструкции.
Система фокусировки
Для того чтобы уличный фонарь светил туда, куда нужно, и покрывал заданную площадь, световой поток нужно скорректировать. Делается это при помощи рефлекторов и/или системы линз. Первые представляют собой зеркальные отражатели той или иной формы. В их задачу входит собрать как можно больше света, бесполезно рассеивающегося внутри корпуса фонаря, и направить его в нужную сторону. Таким образом, рефлектор не только обеспечивает нужный угол освещения, но и увеличивает полезную световую отдачу.
Если одного рефлектора недостаточно или его нет, в работу включается система линз, которые обычно отштамповываются прямо на защитном стекле и обеспечивают одну из основных характеристик устройства уличного освещения – угол рассеивания.
Полезно знать! Нередко светодиоды имеют собственную линзу, фокусирующую свет в заданном секторе. Уличные светильники, в которых применяют светодиоды с линзами, могут вообще не иметь собственной системы фокусировки.
В этом уличном светильнике стоят светодиоды с собственными линзами
Корпус устройства
Поскольку наружные светильники работают в условиях открытой территории, они не должны бояться любой непогоды и дополнительно иметь антивандальное исполнение. Благодаря комбинации металлов и пластика эта задача решается вполне успешно. Современные фонари уличного освещения не боятся воды и снега, их достаточно сложно разбить, и к тому же они могут работать в исключительно широком температурном диапазоне – от -40 до +40 градусов Цельсия.
Этот прибор для уличного освещения со степенью защиты ip 65 полностью герметичен, не боится водяных струй, а разбить его можно лишь выстрелом из дробовика
Важно! Еще одна задача, которая возложена именно на корпус – отвод тепла, возникающего при работе светодиодов. Для этого часть кожуха отштамповывается в виде ребер, отлично отдающих лишнее тепло
Тенденция № 10: проецирование изображений или видео на землю
Это новейшее и уникальное направление, способное легко привлечь внимание широкой аудитории. В настоящее время компании предпочитают проецировать неподвижные изображения и завораживающие видеоролики на дорожки, зоны отдыха и близлежащие фасады, создавая динамичное искусство на обыденной основе
Производители создают высококачественные и надежные осветительные приборы, которые могут создавать очень реалистичные изображения ландшафтных участков. В настоящее время разрабатываются символы, логотипы, короткие сообщения и забавные шаблоны, которые могут создать волшебную среду и увлекательные эффекты. Кроме того, изображения и видео можно регулярно менять.
проецирование рисунка на землю
Формирование текстур освещения
В настоящее время некоторые светильники предназначены для деконструкции света и создания приятных и контрастных узоров на территории. Для создания эффекта в соответствии с требованиями клиента устанавливаются различные фильтры и отражатели.
Дизайнеры навсегда отказались от «пуантилистической» рамы в проекторах, чтобы создать однородный и ровный свет. Тем не менее, этот эффект воссоздается, чтобы вызвать текстурированные световые эффекты.
В некоторых светильниках можно управлять рефракторами для изменения размытости света на месте.
деконструкция света
Установка и эксплуатация
Монтажные схемы LED-прожекторов предоставляются производителями в паспорте на оборудования, они в основном однотипные, могут отличаться только конструкцией клеммной коробки и наличием датчиков управления.
Алгоритм подсоединения ландшафтного LED-прожектора 220В:
- Открывают клеммную коробку, открутив 4 винта.
- Окручивают вводную гайку и извлекают резиновый сальник.
- Протягивают 3-х жильный кабель 8 мм через вводное отверстие, и герметизирую сальником внутри корпуса.
- Вставляют подготовленные концы проводков в зажимы клеммной коробки по схеме, указанной заводом-изготовителем.
- Прочно затягивают клеммные винту, не допускается выполнять соединение проводов методом скрутки.
- Следят за тем чтобы в корпус не попала влага, плотно затягивают гайку и убеждаются что сальник герметично его закрывает.
- Закрывают крышку и зафиксируют винтами.
- Устанавливают прожектор на стене, кронштейне или столбах, в зависимости от его конструкции.
- Угол наклона устанавливают регулировочными винтами на корпусе.
Требования правил ТБ при установке ландшафтных LED-прожекторов:
- Соблюдать минимальное расстояние от прожектора до окружающих предметов, 250 мм.
- Установка, демонтаж и обслуживания устройств, производится при отключенном напряжении.
- Во время работ с электрической частью устройства, руки должны быть сухими, а внутрь светильника не должна попадать влага.
- Запрещено включать прожектор к поврежденной электросети.
- Прожектор должен эксплуатироваться при подключенном исправном заземлении.
- В ходе эксплуатации прибора необходимо проводить регулярный осмотр и чистку его конструкций.
- Запрещено использовать устройство с повреждениями лампы или корпуса.
- При мерцании светильника или резком падении уровня освещенности, он должен быть отключен от электросети для проведения ремонтных работ.
- Чистка прожектора выполняется при его отключении от сети, корпус и стекло чистятся слегка влажной ветошью.
Ошибки и сложности
Большинство светодиодных прожекторов для придомовой территории и ландшафтного освещения работают от бытовой электросети 220 В и являются источником повышенной опасности. Работу по монтажу и демонтажу таких устройств должны проводить обученные электромонтеры или исполнители, которые прошли соответствующее обучение по безопасности работ в электрохозяйстве.
Чаще всего при выполнении монтажных работ, ошибки допускают малоопытные исполнители, которые нарушают заводскую инструкцию, вот основные из них:
- неправильно собрана схема питания светильника;
- не выдержаны расстояния по отношению к рядом расположенным предметам;
- плохая герметизация ввода;
- отсутствует заземление устройства;
- подключение выполнено кабелем малого сечения.
(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Виды светодиодных светильников уличного освещения
Промышленные осветительные приборы:
Магистральные — освещение дорог, тротуаров, площадей, проспектов, автомагистралей, парков; подсветка дорожных знаков, крутых поворотов, мостов. Светильники обладают высокой прочностью и снабжены антивандальным корпусом, устойчивы к жаркой погоде и морозам, влагостойки. Вдоль дорог и автомагистралей приборы устанавливаются на большой высоте.
Магистральный вариант
Светодиодные уличные осветительные приборы долговечны (срок службы до 100 тыс. часов) и прочны, поэтому их легко обслуживать после монтажа. Свет от таких приборов близок к дневному освещению и не ослепляет водителей. Дороги класса А снабжаются светильниками мощностью от 100 до 220 Вт, для дорог класса Б и С чаще всего применяются осветительные приборы мощностью от 60 до 100 Вт.
Светильники для транспортных объектов. Особенное значение имеет освещение аэропортов — оно выполняет архитектурную и функциональную роль. Выход из строя хоть одного прибора может иметь непоправимые последствия, и светодиодные светильники по своим характеристикам в этом случае становятся незаменимыми. Они используются для освещения АЗС, стоянок. Особый смысл приобретает освещенность водных, автобусных и железнодорожных вокзалов. Здесь светильники выполняют и основную — осветительную функцию, и декоративную. Для приезжающих людей вокзал представляет собой лицо, визитную карточку населённого пункта.
Архитектурные светильники служат для дизайнерского освещения офисных построек, домов, придомовых (ландшафтных) территорий, скульптур, памятников и др. Для памятников архитектуры применяется принцип повторения внешнего облика зданий при дневном освещении.
Архитектурный вариант
В других случаях подсветка выделяет достоинства сооружений и скрывает недостатки. Подсветка современных и необычных объектов зачастую имеет новаторский и самобытный смысл. Такие здания или сооружения видоизменяют световыми потоками, превращая их в арт-объект. Кроме прожекторов, используются встраиваемые, фасадные и линейные светильники.
- Светильники для рекламы создают постоянную подсветку щитов и информационных объектов. Чаще используется освещение при помощи прожекторов. Для небольших щитов, букв, вывесок применяются светодиодные ленты, модули, стробы, салюты, шлейфы и клип-лайты. Устанавливаются светодиодные экраны, демонстрирующие рекламные объявления, изображения, акции.
-
Светодиодные прожекторы для уличного освещения. Их основное назначение: освещение удалённых объектов. Могут применяться в любых сферах, дают большой диапазон мощностей с применением белых и цветных светодиодов. Одним из преимуществ светодиодных прожекторов является простота их монтажа. Они могут устанавливаться на любые виды опорных поверхностей, поэтому широко используются для аэропортов, вокзалов, архитектурных объектов, наружной рекламы, строительных площадок, спортивных площадок и др.
- Светильники для фонтанов и бассейнов. Прибор такого типа должен быть максимально влагозащищённым. Особая конструкция корпуса снабжена дополнительной гарантией герметичности светильника. Это обусловлено тем, что светодиодные светильники устанавливаются не только на внешней стороне бассейнов и фонтанов, но и внутри, в воде. В открытых муниципальных бассейнах применяются контурные и подводные приборы. Последние снабжены разноцветными диодами и способны при помощи пульта дистанционного управления воспроизводить даже цветомузыку.
Декоративные светодиодные светильники уличного освещения:
-
- Наземные осветительные приборы. Они направлены на освещение придомовых территорий, парков, садов и др. Как правило, имеют отличное дизайнерское оформление и выполняют декоративную функцию.
- Ландшафтные (садовые, парковые) светильники используют для подсветки дорожек, клумб, цветников. Используются на территориях частных домов, коттеджей, во дворах. Особенно подходят ландшафтные светодиодные светильники для дачи или сада.
- Кованые светильники крепятся на фасады или уличные столбы. Основная функция – декоративная. Выглядят такие приборы очень красиво и изысканно. Прекрасно освещают пространство.
- Газонные светильники на штыре. Как правило, имеют небольшую мощность и работают от пальчиковых батареек. Служат подсветкой и выполняют декоративную функцию.
Следует отметить, что некоторые виды промышленных светильников могут служить для освещения частных объектов, а декоративные — использоваться в масштабах городских инфраструктур.
Технические характеристики
Главное отличие ландшафтных прожекторов от других типов ЛЭД-светильников в том, что световой поток в них сосредоточивается в ограниченном пространственном угле при помощи зеркальной либо зеркально-линзовой оптики.
Ландшафтный прожектор работает в сложных атмосферных условиях под открытым небом, поэтому он должен обладать определенными характеристиками:
-
Степень защиты IP 5468, первая цифра говорит о защищенности прибора от пыли, 6- абсолютно пыленепроницаемое устройство, а вторая цифра говорит о влагозащите.
Показатель 8 говорит о возможности длительного погружения. Если расшифровать индекс IP54, то это означает, что устройство способно удержать от попадания в корпус частички пыли менее 1 мм и выдержать действие водяных струй.
- Способ установки для таких устройств допускается: стационарный, переносной, подвесной и с креплением на кронштейне. Также в торговой сети можно встретить встраиваемые конструкции прожекторов.
- Способ формирования светового потока – дальнего действия, заливающего света для освещения объектов и акцентный – для точечной подсветки.
- Класс защиты от поражения электротоком: I – с заземлением, II – защита доступа к токоведущим частям; III – запитываются низким напряжением.
- Диапазон цветовых температур: от теплого 2700 К до холодного белого 6500 К.
- Мощность от 10 до 200 W.
- Энергоэффективность или световая отдача: от 85 Лм/W.
- Цвет свечения: монохромный белый, красный, желтый, зеленый и многоцветный с регулировкой цветовой гаммы и яркости.
- Направленность свечения от точной фокусировки до широкого угла с мягким рассеянным освещением.
