Делаем стабилизатор тока для светодиодов своими руками

как определить визуально, обозначение и схема, smd

Линейный стабилизатор для светодиодных ламп на авто

Итак, почему же так быстро перегорают габаритные, светодиодные лампочки или другие светодиодные лампочки, которые стоят в автомобиле, потому что в них используется в качестве драйвера обычный токоограничивающий резистор.

Как правило, светодиодные световые приборы, мощностью от 10 Вт и выше используют уже качественный импульсный стабилизатор — драйвер и такой болезнью не страдают в отличие от габаритных, дешевых светодиодных ламп.

Сначала эти лампочки начинают мерцать, то есть это уже первые признаки деградация кристалла, ну и потом они попросту перегорают. В среднем простой, светодиодной лампочки продолжительность жизни составляет один год, где-то меньше, где-то чуть больше.

Почему же так происходит?

А происходит это потому, что данный токоограничивающий резистор рассчитывается по специализированной формуле, (таких калькуляторов онлайн много в интернете) и подключается на соответствующие напряжение.

И вот тут производитель очень хитро делает, на некоторых цоколях написано 12 вольт,то есть токоограничивающий резистор для данной лампочки заточен под 12 вольт. А в автомобильной цепи, как мы знаем напряжение бывает не только 12 вольт, а доходит и до 14.5 вольт. То есть из этого делаем вывод, что светодиодная лампочка при 12 вольтах уже работает на максимальной мощности, а уже более 12 вольт идёт сильный износ кристалла светодиода, одним словом сильный перегруз.

Так, как же сделать так, чтобы они у нас не перегорали, я тоже в своё время замучился их менять, поэтому и решил этот вопрос изучить досконально и сделать преобразователь при котором светодиодная лампочка становилась практически вечной.

Есть конечно на али экспрессе такие преобразователи, которые уже рассчитаны для этих целей,

но есть одно НО…. они выдают высокочастотные импульсные помехи, но это присуще всем импульсным источникам питания. Это даёт большие наводки, например, при использовании FM модуляторов, особенно при прослушивании радио, да даже просто наводки в акустическую систему, с этой точки зрения нужно стараться, как можно меньше наполнять свой автомобиль импульсными источниками питания.

Поэтому мы будем с вами делать линейный стабилизатор с фиксированным напряжением, который имеет большие преимущества. Первое достоинство — он стоит сущие копейки по сравнению с импульсными.

Второе , то что стабилизатор линейный и не даёт вообще никаких помех и высокочастотных наводок.

Для этого нам понадобится, сам стабилизатор L7812cv,

он у нас будет рассчитан на 1.5 Ампера и пара конденсаторов на 100 n.

Сама схема довольно простая, я даже сказал бы очень простая и собрать ее сможет любой автолюбитель.

Левая нога — это плюсовой вход (от 12 до 30 вольт), а правая уже стабильный плюсовой 12-ти вольтовый выход. Минус общий. То есть стабилизатор можно подключать в разрыв плюсового провода, который идёт к лампочке или ДХО.

Два конденсатора, которые стоят в схеме, это своеобразный фильтр, если вы никогда этим не занимались, то ими можно пренебречь, то есть попросту не ставить.

Вот готовый вариант как это сделал я.

Запаял всё на плате и засунул в термоусадку, чтобы ничего нигде не замыкало, получилась практически вечная конструкция.

Были у меня остатки заготовок от печатных плат, из этих отходов и собрал.

Да. сам стабилизатор закрепил через термоскотч на плату,если у вас нет термоскотча, советую стабилизатор поставить на радиатор, чтобы он не перегревался, так надёжней.

Вот такой я использовал термоскотч,

очень хорошая и полезная вещь, чтобы не заморачиваться со всякими термопастами и так далее. Для тех, кто захочет приобрести вот ссылка http://ali.pub/27tn5c

Вы соответственно монтаж сделаете как вам будет угодно, на макетной плате или навесным монтажом, от этого качество стабилизатора не пострадает.

Сделали один раз, поставили и не будет у вас теперь проблем с перегоревшими или мигающими светодиодными лампами. Всего вам доброго.

Больше интересных статей можно почитать на сайте 100-советов.рф

Назначение диода

LM317T схема включения

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

• способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
• выходной ток может достигать 1,5 А;
• максимальная рассеиваемая мощность 20 Вт;
• встроенное ограничение тока, для защиты от короткого замыкания;
• встроенную защиту от перегрева.

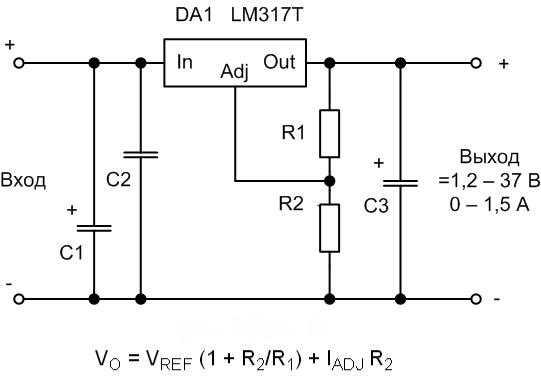

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj). Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet. Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле: R2=R1*((Uвых/Uоп)-1). Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2. Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом	R2, Ом
LM317T схема включения 5v	120	360
LM317T схема включения 12v	240	2000

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1. Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

• для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
• для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры. Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Как определить параметры светодиода по внешнему виду

Определить рабочие параметры или тип по внешнему виду очень непросто. Редко встречаются люди, способные узнать тот или иной вид светодиода по внешним признакам. Обычно, они по роду деятельности постоянно имеют с ними дело и начинают узнавать элементы с первого взгляда.

Возможность определить тип визуально значительно ограничена. Можно попробовать проверить тип элемента по фотографиям в интернете. Составить поисковый запрос с указанием признаков неизвестного светодиода не сложно, после чего попытаться идентифицировать его, сличая с подобными устройствами на картинках. Проще всего определиться с типом устройств, если иметь дело со светодиодными лампами.

Основные характеристики

Подключение схемы к батарее на 9V типа Крона Стабилизатор напряжения на lm317 работает в определенном диапазоне подачи электроэнергии. Пределы – минимум 1,25В, максимум 37В. На выходе мощность напряжения не превышает 1,5 Ампер, погрешность при нестабильном подключении составляет до 0,1%.

Регулятор напряжения на микросхеме lm317 имеет системы дополнительной внутренней защиты: от коротких сетевых замыканий, от теплового перенапряжения, от чрезмерного рассеивания «лишнего» напряжения.

Тепловое ограничение обеспечивают специальные микродатчики, которые гарантируют защиту техники от превышения рассеиваемой мощности – если подобное произойдет, устройство просто отключится и не пострадает.

Безопасная эксплуатация LM317

Стоит помнить об эксплуатационных характеристиках радиокомпонента и не использовать его в критических условиях. Мощность рассеивания по официальной информации – 20 Вт, а разница входного и выходного напряжений не должна превышать 40 В. Во время пайки температура должна не превышать 260 C. Использовать можно при температуре от 0C до 125C, а хранить от -65C до 150C. Все это официально заявленные характеристики, в реальности они могут расходиться от экземпляра к экземпляру и быть заниженными.

Не стоит использовать элемент при максимальных и минимальных обозначенных значениях. При такой эксплуатации уровень стабильности и надежности значительно упадет. А также крайне желательно использовать радиатор для отвода тепла, так как иначе заявленные характеристики могут не совпадать с реальными.

Когда требуется определение полярностей LED-лампочек

Подключение LM317

LM317 имеет следующую конфигурацию выводов в разных корпусах:

Минимальная схема подключения представляет собой два резистора сопротивления и три конденсатора, подключенных согласно схеме. В соответствии с характеристиками сопротивления и будет определяться напряжение на выходе.

У LM317 два главных параметра: это его опорное напряжение, а также ток, истекающий на выводе подстройки. Опорное напряжение (Vref) — напряжение, которое стабилизатор поддерживает на сопротивлении R1. Оно нестабильно и разнится от партии к партии в среднем на 0.1В, поэтому для расчетов лучше держать в уме усредненное значение – 1.25В. Для серьезных же проектов стоит измерить его для каждого используемого экземпляра. Соответственно, следуя схеме, если замкнуть резистор R2, то на выходе мы получим опорное напряжение – 1.25В, а с увеличением вольтажа на R2 будет увеличиваться и выходное напряжение. Таким образом, LM317 постоянно сравнивает напряжение на выходе через резистивный делитель с опорным, поэтому, меняя сопротивление, мы меняем выходное напряжение.

Ток, утекающий на подстройке (Iadj) – паразитный. По заявлению производителей он составляет от 50 до 100 мкА, но на деле же может достигать и 500 мкА. Из-за этого для стабильности выходного напряжения сопротивление R1 не должно быть выше 240 Ом, чтобы через делитель не проходил ток менее 5 мА.

Все, что вам нужно – это подставить ваше значение R1 в это формулу R2=R1*((Uo/Uref)-1).

Кроме того, не забывайте об охлаждении. Чем больше разница входного и выходного тока, тем сильнее будет нагреваться стабилизатор, что приведет к проблемам с его работой. Параметров, описанных производителем, можно добиться, только используя дополнительное охлаждение в виде радиатора.

Пример стабилизации напряжения на LM317

Допустим надо подать на микросхему 12 вольт и отрегулировать его до 5. Исходя из формулы, приведенной выше, для того, чтобы LM317 выдал 5 вольт и выступал в роли регулятора напряжения, значение R2 должно быть 720 Ом.

Соберите указанную выше схему. Затем с помощью мультиметра проверьте выходное напряжение, поместив его щупы на конденсатор емкостью 1 мкФ. Если схема собрана правильно, то на её выходе будет около 5 вольт.

Теперь замените резистор R2 и установите на его место номинал со значением 1,5 кОм. Теперь на выходе должно быть около 10 В. Это преимущество этих миросхем. Вы можете настроить их на любое напряжение в пределах диапазона, указанного в его характеристиках.

Читать также: Как отрегулировать зажигание на бензопиле штиль 180

Принцип работы

Соберем простой стабилизатор напряжения используя LM317 согласно схеме.

Подключим на вход Vin источник постоянного питания. Как уже было написано ранее, к этим контактам надо подать входное напряжение, которое микросхема затем понизит в зависимости от нагрузки. Оно должно быть больше, чем на выходе.

Допустим используя эту схему надо получить 5 В нагрузке. Следовательно, на вход Vin надо подать больше чем 5 вольт. Как правило, если микросхема LM317, не является регулятором с малым падением надо, чтобы входное напряжение примерно на 2 вольта было выше выходного. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Контакт Adj позволяет отрегулировать напряжение на выходе до уровня, который мы хотим.Рассчитаем, какое значение сопротивления R2 даст на выходе устройства 5 вольт. Используя формулу для выходного напряжения можно узнать значение сопротивления R2.

Так как сопротивление R1 равно 240 Ом, а выходное напряжение равно 5 В, то R2 согласно формуле будет равно 720 Ом. Таким образом, при значении R2 =720 Ом, LM317 будет выдавать 5 В, при подаче на её вход более 5 Вольт.

Драйвер тока

Драйвер тока (LED Driver) поддерживает ток и напряжение в цепи нагрузки в независимости от поданного на него постоянного питания. Известно, что светодиод является полупроводниковым прибором, который следует запитать током, указанным в характеристиках светодиода.

Используя схему стабилизации как показано в DataSheet можно собрать на LM317 простую схему драйвера тока.

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. У маломощных светодиодов ток потребления составляет порядка 20 мА или 0,02 А. Для подбора необходимого сопротивления используют формулу, где Iout это ток на выходе микросхемы, необходимый для питания светодиодов.

Используя формулу, получаем значение номинала резистора с сопротивлением 62.5 Ома. Для избежания перегрева микросхемы подбирают необходимую мощности резистора по формуле.

Собрав схему и подав питание, получают простейший драйвер стабилизации тока для светодиодов. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Номинал необходимого резистора R1, можно подобрать, используя обычный подстроечный проволочный резистор на сопротивление 0.5 кОм. Для этого сначала проверяют его сопротивление между среднем и любым из крайних выводов. С помощью мультиметра, вращая регулирующий стержень, добиваемся значения сопротивления 500 Ом, чтобы не сжечь подключенный светодиод при включении.

Затем подключают в схему со светодиодом. Чтобы выбрать подходящий номинал резистора, после подачи питания изменяют сопротивление подстроечного резистора до требуемого тока светодиода.

Онлайн-калькулятор

Для расчета параметров радиоэлементов в схемах с LM317 в сети интернет существует множество онлайн-калькуляторов:

• для расчета резистора R2, при известном выходном напряжении и сопротивлении резистора R1;
• для вычисления напряжения на выходе стабилизатора, при известном сопротивлении двух резисторов (R1 и R2);
• для расчета сопротивления и мощности резистора, при известном значении силы тока на выходе микросхемы и др.

Схема LM317

Все внутреннее устройство стабилизатора можно видеть на его схеме, взятой в datasheet. На ней изображены три вывода схемы: вход (на этот вход подается питание), регулировка и выход. На пине регулировки вольтаж сигнала сначала понижается на одностороннем ограничителе до стабильных 1.25В и служит опорным источником, а ток, вместе с током питания идут на компаратор, основанный на операционном усилителе.

Также на схеме можно видеть выходной каскад на базе биполярного транзистора, который усиливает ток, и блок защиты от перегрева и превышения по току.

Справа от блока защиты находится датчик тока, падение на котором и отслеживается защитой с целью предупреждения повреждений от КЗ.

Как избежать 3 ошибки при пайке схемы

1. Перед началом всех работ по спайке, обязательно выбираем наиболее подходящий паяльный аппарат, для сборки микросхемы. Тот старый, что лежит дома или в гараже подойдет только опытным людям, новичок же испортит плату, не сумев справиться с мощностью. Наиболее подходящий диапазон напряжения для соединения плат и проводков — 15-30 Ватт. Большую мощность не используем, иначе плата сгорит и придется начинать все сначала, с новыми деталями.
2. Перед тем, как начинать соединения деталей посредством пайки, удостоверьтесь, что схема хорошо очищена. Для качественной обработки используют простой состав – смешивается любое мыло с чистой водой. После чистая салфетка обмакивается в приготовленный раствор и плата очень качественно протирается по всей поверхности. Если на металле останутся следы мыла, то вытираем их аккуратно сухой салфеткой. На платах часто замечают довольно плотные отложения. Чтобы избавиться от них, придется сходить в магазин с электротоварами и купить специальный очищающий состав. Продавцы подскажут все необходимое. Участок обрабатываем, пока не появится легкий металлический блеск.
3. Контакты на плате располагаем в правильной последовательности – для начала работаем с маленькими резисторами, а затем переходим на большие детали. Если сначала закрепить все крупные части, то мелкие детали очень неудобно станет присоединять – большие компоненты помешают.

Не стоит пренебрегать советами. Они позволят создать более качественное соединение, а значит и долговечность стабилизатора.

Схема LM317

Все внутреннее устройство стабилизатора можно видеть на его схеме, взятой в datasheet. На ней изображены три вывода схемы: вход (на этот вход подается питание), регулировка и выход. На пине регулировки вольтаж сигнала сначала понижается на одностороннем ограничителе до стабильных 1.25В и служит опорным источником, а ток, вместе с током питания идут на компаратор, основанный на операционном усилителе.

Также на схеме можно видеть выходной каскад на базе биполярного транзистора, который усиливает ток, и блок защиты от перегрева и превышения по току.

Справа от блока защиты находится датчик тока, падение на котором и отслеживается защитой с целью предупреждения повреждений от КЗ.

Стабилизатор напряжения на мощном полевом транзисторе 13В (IRLR2905)

При построении сильноточных стабилизаторов напряжения радиолюбители обычно используют специализированные микросхемы серии 142 и аналогичные, «усиленные» одним или несколькими, включенными параллельно, биполярными транзисторами. Если для этих целей применить мощный переключательный полевой транзистор, то удастся собрать более простой сильноточный стабилизатор,

Схема одного из вариантов такого стабилизатора приведена на рис. 3.28.0. Со вторичной обмотки трансформатора переменное напряжение около 13 В (эффективное значение) поступает на выпрямитель и сглаживающий фильтр. На конденсаторах фильтра оно равно 16 В. Это напряжение поступает на сток мощного транзистора VT1 и через резистор R1 на затвор, открывая транзистор.

Часть выходного напряжения через делитель R2, R3 подается на вход микросхемы DA1, замыкая цепь ООС. Напряжение на выходе стабилизатора возрастает вплоть до того момента, пока напряжение на входе управления микросхемы DA1 не достигнет порогового, около 2,5 В. В этот момент микросхема открывается, понижая напряжение на затворе мощного транзистора, т.е. частично закрывая его, и, таким образом, устройство входит в режим стабилизации. Лучшие результаты удастся получить, если диод VD2 подключить к выпрямительному мосту (рис. 3.28.6). В этом случае напряжение на конденсаторе С5 увеличится, поскольку падение напряжения на диоде VD2 будет меньше, чем падение напряжения на диодах моста, особенно при максимальном токе.

При необходимости плавной регулировки выходного напряжения постоянный резистор R2 следует заменить переменным или подстроенным резистором.

В стабилизаторе в качестве регулирующего элемента применен мощный полевой транзистор IRLR2905. Хотя он и предназначен для работы в ключевом (переключательном) режиме, в данном стабилизаторе он используется в линейном режиме. Транзистор имеет в открытом состоянии весьма малое сопротивление канала (0,027 Ом), обеспечивает ток до 30 А при температуре корпуса до 100°С, обладает высокой крутизной и требует для управления напряжения на затворе всего 2,5…3 В. Мощность, рассеиваемая транзистором, может достигать 110 Вт.

Полевым транзистором управляет микросхема параллельного стабилизатора напряжения КР142ЕН19 (импортный аналог TL431). Конденсаторы — малогабаритные танталовые, резисторы — MJ1T, С2-33, диод VD2 — выпрямительный с малым падением напряжения (германиевый, диод Шоттки). Параметры трансформатора, диодного моста и конденсатора С1 выбирают исходя из необходимого выходного напряжения и тока. Хотя транзистор и рассчитан на большие токи и большую рассеиваемую мощность, для реализации всех его возможностей необходимо обеспечить эффективный теплоотвод.

Налаживание сводится к установке требуемого значения выходного напряжения. Надо обязательно проверить устройство на отсутствие самовозбуждения во всем диапазоне рабочих токов. Для этого напряжения в различных точках устройства контролируют с помощью осциллографа. Если самовозбуждение возникает, то параллельно конденсаторам CI, С2 и С4 следует подключить керамические конденсаторы емкостью 0,1 мкФ с выводами минимальной длины. Размещаются эти конденсаторы как можно ближе к транзистору VT1 и микросхеме DA1.

Печатная плата устройства приведена на рис. 3.29. Эта плата рассчитана на установку малогабаритных деталей в корпусах для поверхностного монтажа, в том числе и микросхема КР142ЕН19 требует замены на импортный аналог в корпусе SO-8.

В случае, если полевой транзистор найти не удалось, стабилизатор можно выполнить по другой схеме (рис. 3.30), на мощных биполярных транзисторах, с использованием той же микросхемы. Правда, максимальный ток нагрузки у этого варианта стабилизатора не более 3…4 А. Для повышения коэффициента стабилизации применен стабилизатор тока на полевом транзисторе, в качестве регулирующего элемента применен мощный составной транзистор. Трансформатор должен обеспечивать на вторичной обмотке напряжение не менее 15 В при максимальном токе нагрузки.

Самый простой стабилизатор напряжения, сделанный своими руками

Если у вас нет желания покупать готовое устройство, тогда стоит узнать, как сделать простенький стабильник самому. Импульсный стабилизатор в авто сложно изготовить своими руками. Именно поэтому стоит присмотреться к подборке любительских схем и конструкций линейных стабилизаторов напряжения. Самый простой и распространенный вариант стабильника состоит из готовой микросхемы и резистора (сопротивления).

Сделать стабилизатор тока для светодиодов своими руками проще всего на микросхеме LM317. Сборка деталей (см. рисунок ниже) осуществляется на перфорированной панели или универсальном печатном плато.

Устройство позволяет сохранить равномерное свечение и полностью избавить лампочки от моргания.

Схема 5 амперного блока питания с регулятором напряжения от 1,5 до 12 В.

Для самостоятельной сборки такого устройства понадобятся детали:

• плато размером 35*20 мм;
• микросхема LD1084;
• диодный мост RS407 или любой небольшой диод для обратного тока;
• блок питания, состоящий из транзистора и двух сопротивлений. Предназначен для отключения колец при включении дальнего или ближнего света.

При этом светодиоды (в количестве 3 шт.) соединяются последовательно с токоограничивающим резистором, выравнивающим ток. Такой набор, в свою очередь, параллельно соединяется со следующим таким же набором светодиодов.

Типы стабилизаторов

По способу ограничения силы тока выделяют два типа устройств:

• Линейный;
• Импульсный.

Линейный стабилизатор работает по принципу делителя напряжения. Он выпускает из себя ток заданного параметра, рассеивая избытки в виде тепла. Принцип работы такого прибора можно сравнить с лейкой оснащённой дополнительным сливным отверстием.

Преимущества

• доступная цена;
• простая схема монтажа;
• легко собрать своими руками.

Недостаток — из-за нагрева плохо приспособлен к работе с большой нагрузкой.

Импульсный стабилизатор как овощерезка через специальный каскад нарезает входящий ток, выдавая строго дозированную норму.

Преимущества

• предназначен для высоких нагрузок;
• не греется во время работы.

Недостатки

• требует источника питания для собственной работы;
• создает электромагнитное излучения;
• относительно высокая цена;
• сложен для самостоятельного изготовления.

Учитывая малую силу тока в автомобильных светодиодах можно собрать простой стабилизатор для светодиодов своими руками. Наиболее доступный и простой драйвер светодиодных ламп и лент собирают на микросхеме lm317.
