Обзор нагревательного кабеля пнсв для прогрева бетона

Преимущества и недостатки

Особенность сегментированного кабеля в том, что не нужно дополнительно включать устройство в систему. Подобный вариант прогрева бетона отличается максимальной безопасностью (сравнивая с электродами). Это характеризуется тем, что вероятность поражения электричеством исключается. Также выделяют другое преимущество — простоту монтажа и расчёта при эксплуатации нагревательной секции. Провод уже разбит на сегменты, остаётся лишь определить необходимую мощность.

Плюсы и минусы такого провода

Обратите внимание! Прогревать бетон зимой проводом ПНСВ гораздо дешевле. Поэтому сегментированный кабель, разбитый на сектора шинопроводов, используют лишь на некоторых объектах, где на первом месте маневренность возведения и точность работ

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Технические характеристики

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Технический показатель изделия

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой 80 °С. При более высокой изоляция начинает разрушаться.

Обратите внимание! Эксплуатационная температура для этой марки проводника находится в интервале −60 °С — 50 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С. Не менее важным параметром является удельная мощность выделения тепла

У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр

Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, расчет нагревательного провода марки ПНСВ с сечением 1,2 мм² обладает удельным сопротивлением 0,12 Ом/м, а провод 2 мм² — 0,044 Ом/м.

Вам это будет интересно Особенности проводов для электропроводки

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среды, что особенно важно для растворов, которые заливают при отрицательных температурах. Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости. Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

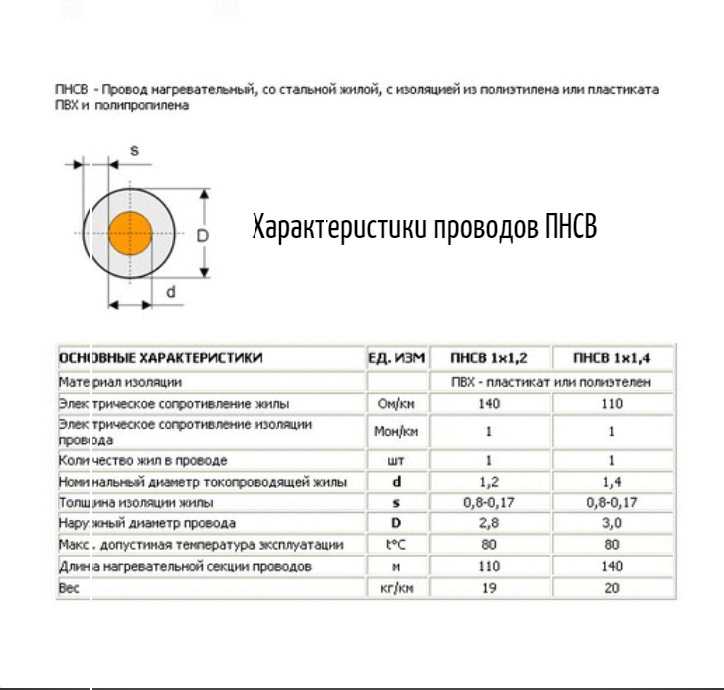

Характеристики ПНСВ

Если говорить о технических параметрах провода для прогрева бетона, то провод ПНСВ характеризуется следующими показателями:

• сопротивлением 0,15 Ом/м;
• температурным режимом от -60 до +50 оС;
• расходом порядка 50-60 м на 1 м3;
• возможностью прокладки провода при температуре от -25 до +50 оС (но, монтажные работы рекомендуется производить при температуре не ниже -15 оС).

При этом рабочий ток нагревательного провода, располагающегося в бетонной толще, составляет 14-16 А.

Важно! Показатели рабочего тока «работают» только, когда провод находится непосредственно в бетонной массе. Если подключить его на открытом воздухе, система подогрева бетона перегорит

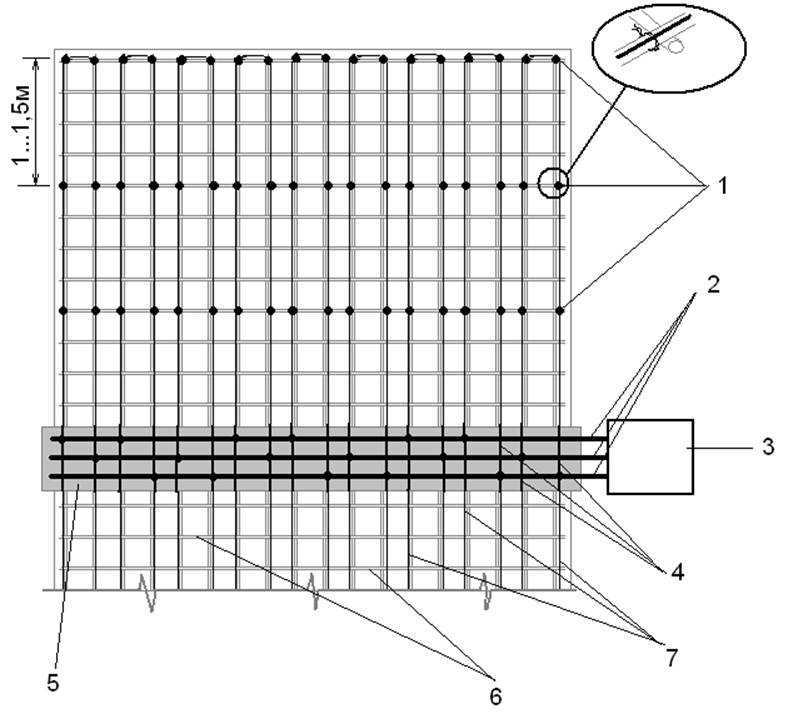

ПНСВ провод для прогрева бетона крепится на сетке армирующего каркаса и питается от понижающего трансформатора (лучше, если он будет состоять из нескольких ступеней, тогда вы сможете менять интенсивность нагрева, в зависимости от температуры воздуха). Согласно техническому регламенту для работ рекомендуется использовать прогревочную подстанцию КТП ТО-80/86 (также часто используют СПБ-80), способную обеспечить обогрев площади порядка 20-30 м3. Подключается трансформатор к трехфазной сети на 380 В (обязательно выполняется заземление корпуса).

Если вы планируете использовать кабель для прогрева бетона без трансформатора напрямую от сети 220 В, то длина провода должна составлять 120 м, поэтому намного удобнее и безопаснее все же использовать подстанцию.

Также стоит учитывать, что длина провода зависит от принципа заливки фундаментального основания. Для армированных и неармированных конструкции значения отличаются

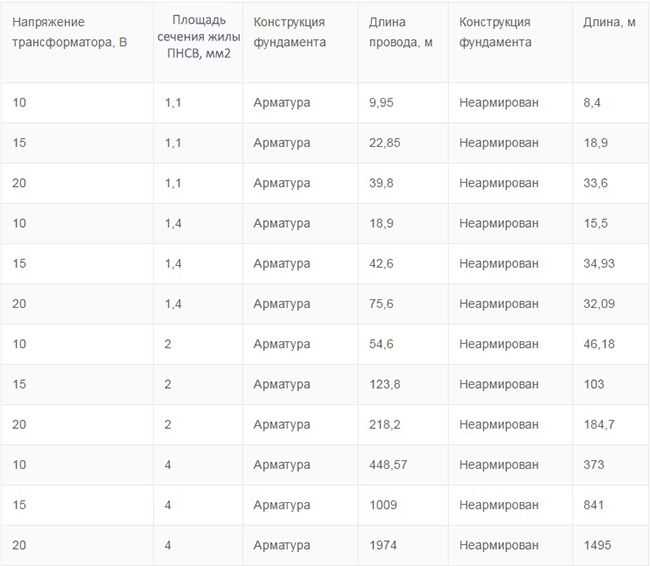

Чтобы рассчитать длину греющего провода, обратите внимание на таблицу ниже

Однако, настоятельно рекомендуем обратиться к технологической карте 37-03, чтобы получить более точные данные. В этом документе вы также найдете расчет прогрева бетона (от 8 до 72 часов), в зависимости от температуры окружающей среды и модуля прочности конструкции.

Технология монтажа кабеля

Прокладку нагревательной проводки рекомендуется доверять только специалистам, поскольку для этого требуется совершение специальных расчетов, чтобы учесть температурные показатели внешней среды, необходимый уровень нагрева бетона, площадь, скорость ветра на строительном объекте и так далее.

1. На первом шаге необходимо вычислить длину кабеля. При этом следует учитывать, что подключать сразу провод целиком не рекомендуется. Как правило, подключение производится секционно, длина каждой секции не превышает 17 или 28 метров (в зависимости от сечения);

Обратите внимание! При расчете длины самым важным условием является наличие силы тока в проводнике. Во всех участках кабеля ПНСВ она должна составлять около 15А

Если этого не обеспечить, изделие не сможет выполнить свое предназначение.

1. На втором шаге производится выбор метода подключения, которое может быть трехфазным или двухфазным. Принять такое решение может специалист-электротехник, который обладает необходимым уровнем квалификации. Он оценит параметры объекта, необходимый уровень нагрева и даст соответствующие рекомендации;
2. На третьем шаге происходит установка понижающего трансформатора. Он должен обеспечить подачу напряжения на провод в размере 70-100 В, не больше (рабочее напряжение в сети – 220 В);
3. Далее (четвертый шаг) производится непосредственная укладка кабеля. Его следует располагать равномерно по всей площади, чтобы обеспечивался равномерный прогрев поверхности. Расстояние между проводами должно быть не менее 5 см, а соприкосновение отдельных участков кабеля между собой категорически не допускается. Не желательно укладывать изделие непосредственно на арматуру, но на практике этой рекомендацией, как правило, пренебрегают. Для улучшения прогрева можно поверх провода уложить слой фольги толщиной 2-2,5 мм;

Монтаж ПНСВ

1. Завершающим пятым шагом является соединение ПНСВ и трансформатора. Для этого используется любой проводник. Главным условием при осуществлении данной операции является соединение проводов непосредственно в бетоне.

Итак, нагревательный провод ПНСВ 1 1 2 является одним из самых популярных изделий для устройства теплых полов и нагрева бетона при осуществлении строительных работ. Есть кабели и с более крупным сечением, которые можно использовать на объектах Крайнего Севера или при возведении промышленных зданий. Маркировка и характеристики изделия несколько отличаются от стандартных, поэтому для выбора кабеля и его монтажа следует привлекать специалистов.

Технология прогрева с использованием ПНСВ

Многие считают, что для того чтобы осуществить прогрев бетона проводом ПНСВ, достаточно уложить кабели и подключить их к электрической сети. Данный подход в корне не верен. Для правильного прогрева проводами необходимо четкое регулирование мощности, при котором учитывается много факторов. Как недостаточная, так и излишне высокая температура раствора приведет к разрушению конструкции.

Бетонный раствор, конечно, не закипит, так как оболочка провода начинает плавиться при 80 градусах. Однако в случае, когда она полностью исчезнет, провод может соприкоснуться с металлической арматурой, что приведет к короткому замыканию.

Схема подключения греющего провода должна быть тщательно продумана. Ниже приведен один из наиболее эффективных вариантов под названием «звезда».

Подключение проходит в три этапа:

На данном этапе большая часть от всего объема воды в растворе поглощается, после чего происходит формирование кристаллической структуры. При этом температура бетонной массы достигает 55 градусов (продолжительность нагрева зависит от температуры окружающей среды). Чтобы процесс прогрева был непрерывным и равномерным, необходимо поддержание напряжения 95 вольт.
На данном этапе уменьшается величина подаваемого напряжения до 75 вольт для кристаллизации бетонного раствора. Температура внутри поддерживается такая же (55 градусов) за счет инертности раствора

Важно отметить, что если на данном этапе температура окружающей среды резко понизится, необходимо увеличить величину подаваемого напряжения на 10 вольт.
Данный этап можно назвать остыванием. При этом провод для прогрева бетона ПНСВ нагрет не более чем на 20 градусов

На последнем этапе бетонный раствор набирает до 80% своей прочности.

Виды греющих проводов

Современный рынок предоставляет широкий спектр такой продукции, имеющей разные рабочие характеристики.

Кабель, прогревающий бетон, должен иметь хорошую изоляцию, иначе возможно короткое замыкание или пожар. Хороший изоляционный слой помогает предотвратить перегибы и переломы. Как правило, такие изделия имеют одну токопроводящую жилу, но встречаются и с двумя проводниками.

Виды провода для прогрева бетона и их особенности:

• ПНСВ является самым доступным и известным видом. Имеет привлекательную стоимость, которая начинается от 1-го рубля за метр. Возможно многоразовое использование, но работать можно только с трансформатором.
• Провод ПТПЖ схож по техническим характеристикам с ПНСВ, но он имеет две жилы.
• КДБС — двухжильный в секциях. Дорогостоящий. Может использоваться без трансформатора. Очень просто укладывать и монтировать. Применяется разово.
• ВЕТ — с двумя стальными жилами. Экономичен. С ним можно работать без трансформатора.

Кроме изделий, прогревающих бетонные конструкции, существуют серии греющих проводов, применяемых для других целей. Они могут быть резистивными или саморегулирующимися. К резистивным проводникам относятся наиболее простые, которые используются в конструкциях тёплых полов, а также для обогрева труб, диаметр которых до 40 мм. Большие трубы, обогрев кровли осуществляют саморегулирующим кабелем, который самостоятельно без датчиков регулирует обогрев, реагируя на изменение температуры.

Как подключить и проложить провод

Независимо от того, какой провод используется, пнсв с жилой 1 2 или иной, необходимо учитывать следующие требования:

• рассчитать общую длину нагревательного проводника, учитывая схему, объём раствора, подлежащего нагреву, и влияние внешних условий;
• выбрать тип подключения: однофазное, трёхфазное (по схеме звезда или треугольник);
• рассчитать посекционное подключение из расчёта тока нагрева 15 А для каждого монтируемого участка;
• предусмотреть применение понижающих станций: КТП ТО – 80/86, СПБ – 80, с заземлением корпуса, которые обеспечивают подогрев 20-30 м3 рабочей смеси;
• выполнить равномерную укладку по периметру с соблюдением расстояния от провода до провода от 15 до 50 мм;
• «горячие» контактные соединения производятся в бетоне, при этом рабочие (горячие) участки пнсв присоединяются к «холодным» проводникам из меди или алюминия, которые, в свою очередь, подключаются к трансформатору.

Внимание! При соединении «горячих» и «холодных» проводов изолируют места соединения. Подключение без переходных проводов к трансформатору недопустимо. Небольшие нюансы, которые помогут в работе:

Небольшие нюансы, которые помогут в работе:

1. При расчётах необходимого количества кабеля необходимо учесть, что одним целым куском подключение не выполняется. Для этого провода делят на секции по 16-28 м. Чтобы рассчитать Lmax, необходимо знать удельное сопротивление жилы (p), которое зависит от сечения. Для расчёта можно использовать закон Ома (U=I*R) или воспользоваться онлайн-калькулятором.
2. Напряжение, подаваемое на ПНСВ, обычно лежит в пределах от 70 до 100 В. Это обеспечивает требуемые температуру и ток нагрева.
3. Между сеткой арматуры и нагревающим элементом рекомендовано укладывать слой прокладки из фольгированного металла толщиной до 2,5 мм. Это повысит эффективность нагрева и устранит непосредственный контакт арматуры с проводом.

В каждом отдельном случае учитывают конкретные условия, связанные с технологией работ по укладке бетона. При этом температура прогрева будет зависеть от веса раствора, теплоизоляции, направления и скорости воздушных масс (ветра), размеров опалубки и марки бетона.

Варианты схем подключения

Подключение для прогрева бетонных смесей можно производить по двум типам схем: звездой и треугольником.

Включение проводников

В первом случае одни концы 3-х отрезков равной длины соединяют в общую точку, а три оставшиеся конца присоединяют к выводам КТП. Во втором случае провод делится на три равносторонних проводника, их соединяют параллельно. Каждый набор сочленяют последовательно и к общим точкам подключают три зажима от выхода КТП ТО – 80/86.

После производства всех соединений и подключений раствор бетона укладывается на место, собранная конструкция подключается к сети. Подача питания на нагревательные элементы возможна только после полной укладки раствора. По-другому делать не рекомендуется.

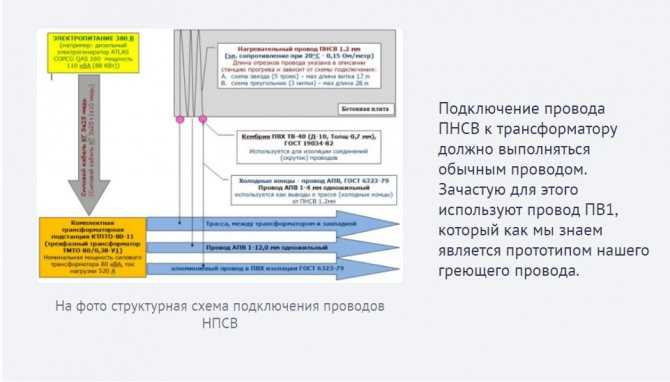

Структурная схема подачи питания

В домашних условиях при работе с небольшими объёмами бетонных растворов можно подключить ПНСВ к сварочному аппарату и греть его, подавая постоянный ток.

Использование сварочного аппарата для нагрева

Технология прогрева

Греть бетон следует, используя три этапа: предварительный, промежуточный и заключительный. Они разделяются по времени и температуре следующим образом:

• предварительный (прогревочный ) – температура поддерживается до 100С в течение 2 ч.;
• промежуточный – производится нагревание по изотерме (температура неизменна), при этом выше 80 градусов температура не должна подниматься;
• заключительный – этап, при котором происходит остывание раствора, скорость процесса не должна быть больше 5 градусов за час.

Работая с бетоном, не следует прогревать его после 50% застывания.

Рекомендация. Производить работы по обработке бетонных поверхностей и блоков, не дожидаясь полного застывания, можно любым режущим или сверлящим инструментом, за исключением ударных нагрузок.

Принцип работы и разновидности проводов

Описание особенностей работы проводников данного типа заключается в том, что они подключаются к электрической сети через понижающие трансформаторы. Провода укладываются в толщу бетонной массы и, нагреваясь при прохождении тока, поддерживают необходимый режим температуры. Укладка происходит на стадии армирования. Кабели прикрепляются к участкам арматуры.

Важно! Бетонный раствор полностью затвердевает за 26-28 дней. В холодное время года при минусовой температуре вода, входящая в состав раствора, замерзает. Затвердевание бетонной смеси замедляется

При перепадах температур (при повышении) лёд вновь тает. О качестве бетона уже говорить не приходится

Затвердевание бетонной смеси замедляется. При перепадах температур (при повышении) лёд вновь тает. О качестве бетона уже говорить не приходится.

Помочь избавиться от проблемы и поддерживать температуру раствора в допустимых пределах помогают кабель пнсв и ему подобная продукция. Использование данной технологии позволяет сократить сроки схватывания и отвердевания бетона в 5-6 раз. При этом не происходит изменение структуры раствора, бетон не трескается и не вспучивается.

Типы нагревающих проводов, применяющихся для нагрева бетонных составов:

• КДБС;
• ВЕТ;
• ПНСВ.

Кабель, имеющий две жилы и применяемый для секционного бетона, – КДБС. Преимущество такой модели – в прямом подключении к 220 В. Понижающий трансформатор применять нет необходимости. Укладка производится по необходимой схеме, без подрезания с применением муфт.

Внимание! Демонтаж КДБС после затвердевания бетона невозможен, сам он имеет стоимость от 60 до 280 рублей за погонный метр. Греющий кабель КДБС

ВЕТ – финский кабель с двумя жилами, аналогично позволяет подключать себя к сети 220 В с помощью специальной вилки и не требует трансформации напряжения питания. Применяется при температурах до -250С. Расход проводника – 5 п.м. (погонных метров) на 1 кубический метр прогреваемого объёма, но не меньше одного киловатта на 1 м3.

К сведению. Цена ВЕТ колеблется от 76 до 530 рублей за п.м. Стоит учесть, что, чем короче отрезок продукции, тем выше стоимость.

ПНСВ – это одножильный провод. Его можно применять несколько раз. При подключении, если общая длина проводника не выдерживает напряжения питания 220 В, необходимо применять понижающий трансформатор.

Какие бывают греющие провода

ПНСВ 1.2 считается самой дешевой продукцией для прогревающих схем. Расшифровка характеристики ПНСВ: ПН – провод нагревательный, С – сталь, В – виниловая изоляция. Как уже говорилось, это самый дешевый вариант из существующих, поэтому в индивидуальном строительстве он более популярен, но для его эксплуатации нужен понижающий трансформатор, и в частном хозяйстве в этой роли может выступать обычный сварочный аппарат.
ПНСВ 1.2

Провод ПНСВ 2х1.2 представляет собой одну стальную жилу круглого сечения, с ПВХ или пластиковой изоляцией толщиной ≤ 0,8 мм. Рабочее напряжение для запитывания схемы с этим проводом – от 50 до 1000 вольт. Ток – переменный или постоянный. Возможность подключения к источнику постоянного тока позволяет подключать схему прогрева через понижающие трансформаторы с различным напряжением на выходе, но в пределах указанного выше значения. Электрическая развязка через трансформатор – это одна из мер безопасности при работе с высоким напряжением. Расчет температурного диапазона этой марки провода – от -60°С до +50°С, максимально допустимая – +80°С.

Почему эта марка так популярна у строителей и частных хозяйственников:

1. Низкая возможность механического повреждения изоляции.
2. При перепадах напряжения в сети, даже при подключении через понижающий трансформатор, провод не будет перегреваться так интенсивно, как аналоги.
3. Из-за использования стальной жилы провод не деформируется в бетонной массе при ее схватывании и дальнейшем затвердевании.
4. Сопротивление провода – 0,15 Ом/метр.
5. Номинальная мощность – до 2,5 кВт/м3.
6. Расчет расхода для 1 м3 бетонного раствора – до 60 погонных метров.
7. Время схватывания бетона при использовании данного метода – до 72 часов.

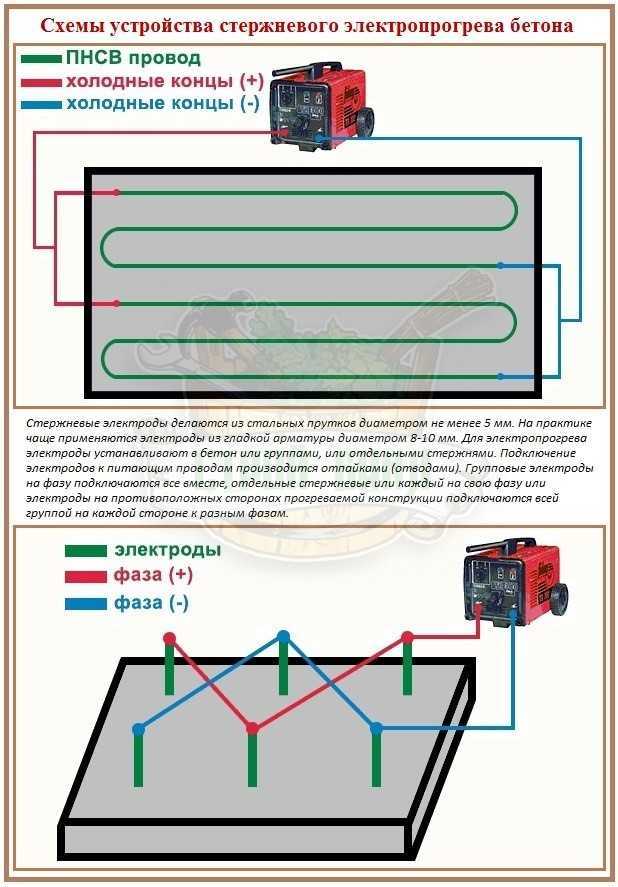

Схема подключения ПНСВ

Вопреки расхожему мнению, ПТПЖ 1х1.2, 2х1.2 (расшифровка: П – провод, Т – радиотрансляционный, П – изоляция из пластмассы, Ж – жила из оцинкованной стали) – это не кабель, а провод, который использовался в народно-хозяйственной промышленности еще до изобретения технологии подогрева бетона электричеством. Технические характеристики практически аналогичны параметрам ПНСВ, стальная жила бывает оцинкованной, сечение – 0,6-1,2 мм, изоляция ПЭВД (высокого давления). Единственное различие – в количестве жил: у ПТПЖ их две.

1. ПТПЖ сохраняет рабочие характеристике при уличных температурах до -30°C.
2. Радиус изгиба в схеме – не менее 10 диаметров жилы, чтобы не допустить появления микротрещин в изоляции.

Более экономная схема прогревания бетона с использованием ПТПЖ получится, если провод будет иметь сечение не более 0,6 мм. Также ПТПЖ используют в системе «теплый пол».

Также может быть использован АПВ (расшифровка: А – алюминиевая жила; П – провод; В – изоляция из ПВХ-пластиката (винила)).
Шаг укладки провода в разных схемах

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

Нагревательный элемент равномерно раскладывается в месте заливки

Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки

Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

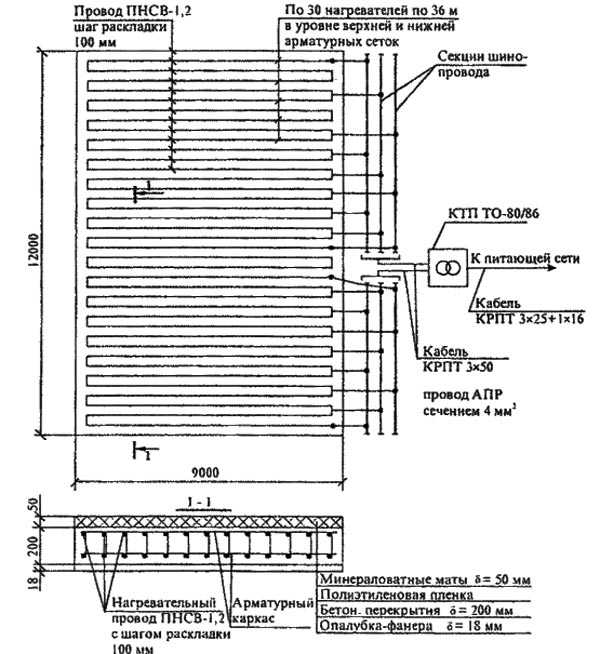

Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

• необходимость в использовании специального оборудования – ПТ;
• сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Технические характеристики ПНСВ провода

Параметр	Значение
Напряжение сети	380 В
Рекомендуемое напряжение питания	60-70 В
Температура окружающей среды	-60 ~ +50°C
Температура эксплуатации	≤80°C
Мощность удельная	1,5-2,5 кВт/м3
Расход провода на кубометр раствора	50-60 п.м.
Цикл выдерживания конструкций под напряжением	2-4 суток
Длина секции провода
ПНСВ 1,0 мм	80 м
ПНСВ 1,2 мм	110 м
ПНСВ 1,4 мм	140 м
Удельная мощность тепловыделения провода
для армированных конструкций	30-35 Вт/п.м.
для неармированных конструкций.	35-40 Вт/п.м
Среднее значение сопротивления жилы
ПНСВ 1,2 мм	0,15 Ом/м
ПНСВ 1,4 мм	0,10 Ом/м
ПНСВ 2 мм	0,05 Ом/м
ПНСВ 3 мм	0,02 Ом/м

Купить ПНСВ провод можно в бухтах (мотках) по 1000 м. Цена ПНСВ провода начинается от 900 руб/км за ПНСВ 1,2 мм до 5000 руб/км за ПНСВ 3 мм.

Зачем нужен

Процесс, происходящий в бетоне в период его застывания, напрямую зависит от температурного режима. Зимой, когда температура значительно снижается, вода естественно замерзает. Это может привести к возникновению проблем с гидратацией бетона. Таким образом растров твердеет не полностью, так как на некоторых участках происходит его замерзание.

Для каких целей применяется кабель

С приходом весны температурный режим постепенно повышается, вода тает, а цельность раствора нарушается. Это явление оказывает негативное влияние на целостность конструкции. В связи с этим значительно снижается её долговечность.

Обратите внимание! Чтобы предотвратить неблагоприятные последствия, необходимо обеспечить электропрогрев бетона проводами различного типа

Важно отметить, что посторонний процесс в самом растворе не производится. Это свидетельствует о том, что структура однородная

Подобное явление оказывает благоприятное влияние на долговечность, а также прочность бетона

Это свидетельствует о том, что структура однородная. Подобное явление оказывает благоприятное влияние на долговечность, а также прочность бетона

Важно отметить, что посторонний процесс в самом растворе не производится. Это свидетельствует о том, что структура однородная

Подобное явление оказывает благоприятное влияние на долговечность, а также прочность бетона.

Вам это будет интересно Прокладка электропроводки в деревянном доме

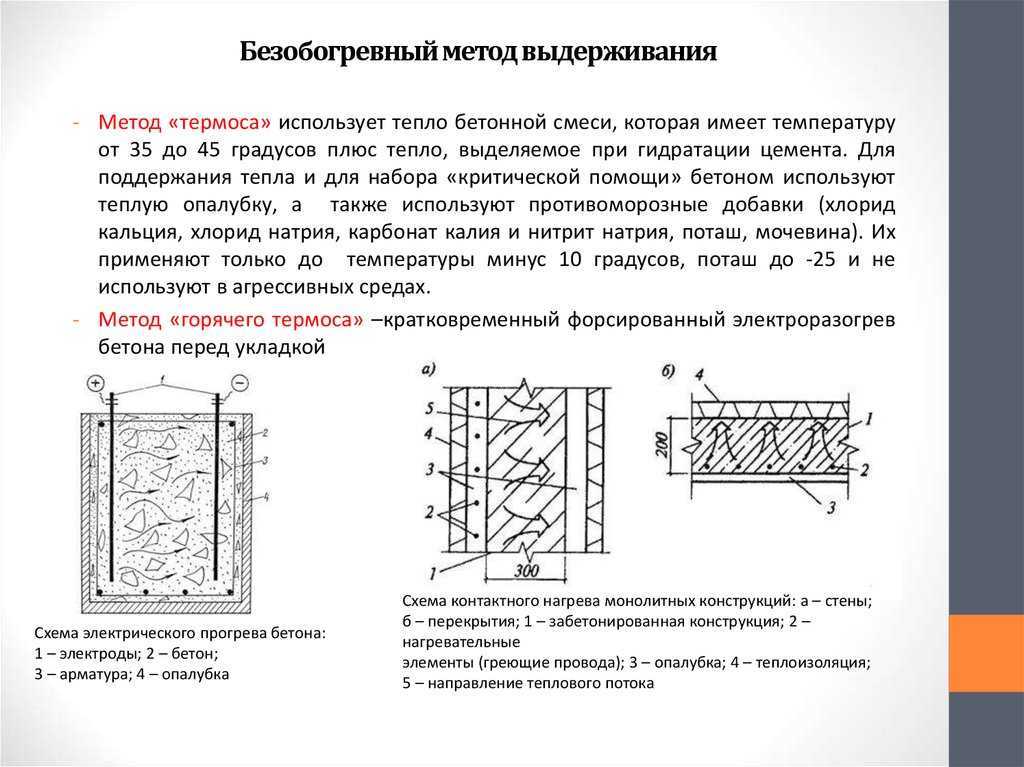

Методика прогрева железобетона

Главное преимущество этой технологии перед другими методиками прогрева – абсолютное отсутствие потерь тепла, так как тепловая энергия остается в окружающей ее бетонной массе. Затраты же на нагревание кабеля и передачу тепла в тело бетонной конструкции – минимальные по сравнению с другими обогревающими технологиями.

Следующий, несомненно, большой плюс – простота реализации этого способа. Достаточно после расчетов правильно подобрать греющий элемент, схему подключения и укладки, выбрать подходящее напряжение, и конечного результата можно добиться, не прибегая к услугам строителей и электриков.

Сама технология состоит из нескольких этапов, первый из которых – сооружение опалубки или формы соответствующей конструкции, в которую будет укладывать армокаркас, греющий провод и будет заливаться бетон, который перед подачей напряжения в схему обязательно должен уплотняться глубинным вибратором.
Заливка раствора в подготовленную форму

https://youtube.com/watch?v=Mi9bK_pcfcI

Некоторые особенности, которыми обладает ПНСВ или КДБС, использующиеся для прогрева бетонной массы, позволяют схеме более эффективно преобразовывать электроэнергию напряжения в тепловую, главное – правильно все рассчитать. Это тепло и греет бетон, ускоряя его схватывание и затвердевание.

Профессиональные строители знают и понимают разницу между греющим проводом и кабелем, а индивидуальным застройщикам будет полезно иметь об этом представление, что поможет использовать технологию правильно и более эффективно. Методика прогрева при помощи кабеля дороже по следующим причинам:

1. Прогрев армированного бетона проводится при подключении схемы к пониженному напряжению через специальный понижающий трансформатор, чтобы не допустить при случайном повреждении изоляции утечки опасного напряжения в конструкцию через влажную металлическую арматуру.
2. Греющий КДБС можно подключать к сети не менее 220в. Оптимально – 220в или 380в без понижения сетевого напряжения.

Подключить ПНСВ или КДБС проще в смысле организации рабочего процесса – соединения делаются через специальные муфты, а кабель при этом не нужно укорачивать или наращивать. Но греющий кабель дороже провода, поэтому в индивидуальном строительстве он используется на усмотрение хозяина. Еще один недостаток кабелей – их нельзя использовать повторно.
КДБС для прогрева бетона

Отличия проводов:

1. Внешне провод от кабеля можно отличить по следующим признакам: у провода обычно одна жила, у кабеля – две или больше.
2. У провода номинальные температурные пределы при нагреве бетона – ± 55°С.
3. Максимальная сила тока – 16 А.
4. Сечение – 0,6-3 мм, что позволяет гнуть провод в любом направлении и использовать сложные схемы укладки. Можно использовать специальный калькулятор расчета сечения провода.
5. Расход провода на нагревание 1 м3 бетонного раствора – 50-55 м.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением. Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

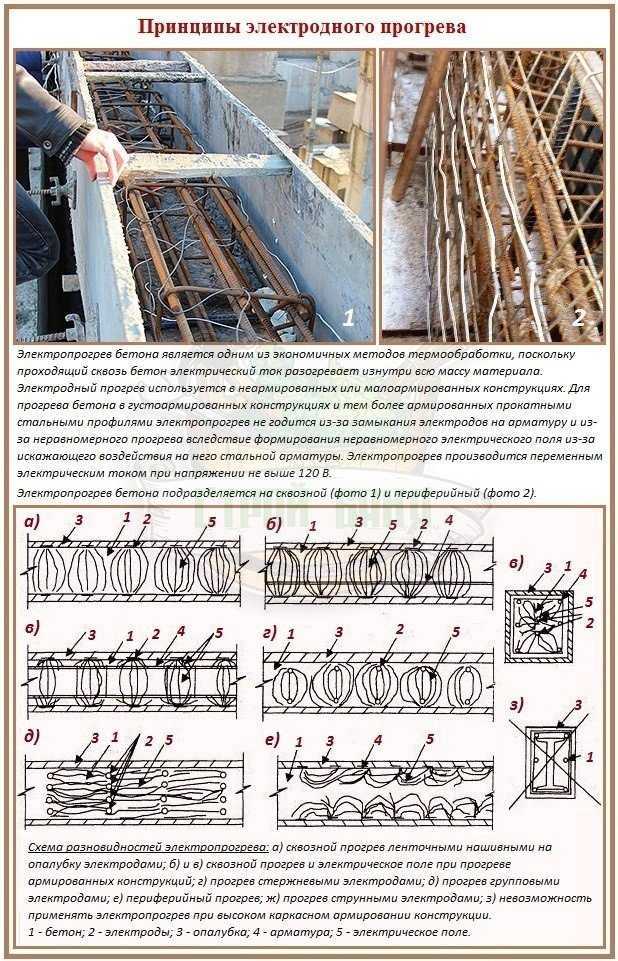

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.
