Схема аварийного освещения: рассмотрим подробно

Нормативные требования

Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:

• Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
• Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.

Последний вариант подразделяется на такие виды:

Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации

Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей. В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности

Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

Как должно располагаться освещение Источник interalighting.ru

Система аварийного освещения может потребоваться в таких случаях:

Есть угроза того, что могут пострадать люди

Это может произойти вследствие травм, отравления или гибели в результате аварии.
При возгорании или угрозе пожара.
Если существует угроза взрыва.
При наличии опасности нарушения важного технологического процесса.
Из-за утечки опасных токсических веществ или радиоактивных материалов.
В случае нарушения деятельности объектов критической инфраструктуры.
При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями

При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

Виды применяемых световых указателей Источник interalighting.ru

Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.

Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.

При монтаже системы аварийного освещения также должны учитываться требования следующих документов:

• СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
• ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.

Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.

Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.

Задачи аварийного освещения и особенности его проектирования

1. вручную;
2. при срабатывании сигнализации;
3. в автоматическом режиме.

Проект аварийного освещения должен выполняться специализированной организацией или частным предпринимателем, которые имеют лицензию и все необходимые разрешения на право проведения таких работ. Расчет аварийного освещения требует специфических знаний не только в области электротехники, но и знаний рынка осветительной продукции, норм освещенности помещений разного назначения, а также способы монтажа, чтобы обеспечить действительно работоспособную автономную систему освещения в случае наступления форс-мажорных обстоятельств. Проект проходит специальную экспертизу и согласования в соответствующих органах.

Эвакуационное освещение или подсветка устанавливается и в частных домах, квартирах или коттеджах, особенно если объект оснащен системой умный дом. Без него такой объект не будет считаться безопасным для людей.

Можно ли самостоятельно смонтировать аварийное освещение

Каких-то особых требований к тому, кто должен монтировать системы аварийного освещения, в законодательстве нет. При проверке сотрудниками МЧС, главное, чтобы оно было и удовлетворяло ГОСТ Р 55842-2013, СНиП 23-05-95 и ПУЭ, Глава 6.1 «Аварийное освещение». Поэтому для офиса или небольшого производства, вполне возможно смонтировать систему своими руками, точнее руками обслуживающих электрические сети и электрооборудование штатных работников.

Для того, чтобы сделать все правильно, нужно изучить вышеуказанные и некоторые другие нормативные документы. Чтобы облегчить вам работу, тезисно изложим основные требования. При этом не будем брать в расчет аварийное освещение крупных или особых объектов (метрополитен, лифты и т. п.), эксплуатацией которых занимаются специализированные службы.

Необходимо правильно разместить светильники, и выбрать необходимое время их работы

На путях эвакуации они должны обеспечивать интенсивность не менее 1 люкса, и работать при отключении центрального электроснабжения не менее часа.

• Дополнительно освещаются лестницы, пересечения коридоров, перепады уровня пола, дверные проемы, выходы, а также места, где находятся гидранты, противопожарный инвентарь, телефоны или другие средства вызова экстренных служб. Также должно быть освещено и расположение самих вывешенных планов эвакуации.
• Если помещение имеет площадь больше за 60 квадратных метров,то монтируется светильник работающий час, и дающий свет не слабее ½ люкса. Рекомендуется устанавливать такие же средства освещения во всех помещениях, где постоянно есть люди, особенно если в них нет доступа солнечного света через окна.
• В зонах повышенной опасности (для большинства офисов и административных задний, это электрощитовые и места размещения серверов) освещение должно иметь яркость не меньше чем 1/10 от нормальной, но превышать 15 люкс. Работать они должны также час. Кроме того, для таких мест нормируется и время перехода из обычного режима в аварийный — 0,5 секунды (светодиодная лампа аварийного освещения включается мгновенно).
• Резервное освещение — должно работать не менее часа (это достаточное время для безаварийного завершения работы или технологического процесса). Освещенность не менее трети от нормальной.

Правильно разместить и осветить знаки эвакуации

Хотя их размещение не особо касается вопроса аварийного освещения, все же перечислим то, что требует типовая инструкция:

• Направляющая стрелка на зеленом фоне с направлением движения — ее вывешивают совместно с другими знаками;
• Направление движения к выходу направо, налево — на стенах в местах поворотов;
• Движение вверх или вниз (стрелка под углом) — перед началом наклонных плоскостей по которым следует перемещаться;
• Вверх и вниз по лестнице — соответственно на лестницах;
• Указатель выхода (Выход или Exit) — на дверях выходов или в дополнение указателям направления;
• Красная стрелка — совместно со знаками, обозначающими местонахождение пожарного инвентаря, рукавов гидрантов, средств вызова экстренного вызова помощи, указывает не путь эвакуации, а направление движения к ним.
• Знаки, обозначающие места хранения противопожарных средств и т. п. — на местах их хранения или совместно с красной стрелкой.

Нормируется время работы знаков в 1 час (как и фонарей других типов аварийного освещения). При этом необязательно чтобы они освещались изнутри, можно закрепить рядом с ними наружный светильник. Яркость освещения этих указателей должна быть не меньше 10 кандел на м2, но если задымление не в помещении где установлен знак, то ее можно снизить до 2 кандел на м2.

Не надо смешивать знаки безопасности и предписывающие знаки. Вторые обычно располагаются на синем фоне и подсказывают, что можно делать в обычной (неаварийной ситуации). Например, «место для курения», «проход здесь» и другие, не требуют подсветки.

Правильно подвести проводку к светильникам

Если мы не используем лампы светодиодные аварийного освещения аккумуляторные, то нам необходимо провести к ним провода от общих аварийных батарей или генераторов. Требуется, чтобы аварийное, эвакуационное и резервное освещение питались по разным линиям.

Причем, первые два типа делают из огнестойкого кабеля, так как они должны сохранять работоспособность при пожаре. К кабелю резервного освещения, почему то особых требований не предъявляется.

Будем рады, если этой статьей мы раскрыли для вас тему— светодиодное аварийное освещение, его плюсы и минусы, и объяснили, как выполнить его с помощью светодиодных ламп.

Оформление акта осмотра электроустановки

Также как к формату акта, к его оформлению никаких строгих критериев не предъявляется. То есть данный акт можно заполнять в компьютере или писать собственноручно.

Только одно условие при этом нужно соблюсти: если акт делается в электронном виде, его надо будет распечатать. Это необходимо для того, чтобы участники комиссии, участвующие в его составлении, имели возможность под ним расписаться.

Заверять акт при помощи печати необязательно (она нужна только тогда, когда ее применение является указанием со стороны руководства фирмы).

Для распечатывания подойдет как фирменный бланк (с указанными на нем реквизитами и логотипом), так и обыкновенный лист бумаги.

Нормативные требования

Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:

• Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
• Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.

Последний вариант подразделяется на такие виды:

Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации

Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей. В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности

Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

Как должно располагаться освещениеИсточник interalighting.ru

Система аварийного освещения может потребоваться в таких случаях:

Есть угроза того, что могут пострадать люди

Это может произойти вследствие травм, отравления или гибели в результате аварии.
При возгорании или угрозе пожара.
Если существует угроза взрыва.
При наличии опасности нарушения важного технологического процесса.
Из-за утечки опасных токсических веществ или радиоактивных материалов.
В случае нарушения деятельности объектов критической инфраструктуры.
При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями

При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

Виды применяемых световых указателейИсточник interalighting.ru

Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.

Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.

При монтаже системы аварийного освещения также должны учитываться требования следующих документов:

• СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
• ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.

Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.

Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.

Устройство и схема сети аварийного освещения

Такие схемы обязательно включают в себя три основных элемента – источник автономного питания, устройства освещения и коммутационные переключатели. Последние осуществляют переключения между двумя источниками питания – основным и аварийным.

Схема питания с различными источниками освещения применяется для объектов малой мощности.

Схема с различными источниками освещения

Сюда входят: лампы накаливания Л (1 основного и 2 аварийного освещения), контакты реле К, предохранители Пр, выпрямитель В и аккумуляторная батарея АБ. При отключении основного питания происходит переключение реле, и лампы аварийного освещения запитываются от аккумуляторной установки.

Аварийная цепь включает в себя лампы накаливания значительно меньшей мощности, чем основные, ведь их задача обеспечить минимальную освещенность. А выпрямитель предназначен для постоянного подзаряда аккумулятора в нормальном режиме. Преимущества такой схемы в том, что основное освещение может использовать люминесцентные лампы, светодиодные лампы или экономки.

Схема питания с одним источником освещения (рисунок 4) лучше всего подходят для тех случаев, когда при исчезновении питания электрических установок необходимо обеспечивать тот же уровень освещения, что и при нормальном режиме.

Рис. 4. Схема с одним источником освещения

Решение этого недостатка для крупных объектов и промышленных предприятий возможно при включении инвертора в схему аварийного питания.

Рисунок 5. Схема с одним источником под любые лампы

Посмотрите рисунок 5, здесь происходит преобразование постоянного тока, который поступает от блока питания в переменный, что позволяет включить в работу любой тип ламп.

Применение на практике той или иной схемы необходимо осуществлять исходя из детального анализа условий работы, мощности осветительных приборов и особенностей производства. Также учтите способы укладки линий для питания и их тип.

Как сделать аварийное включение света

Для того что бы сделать простую схему нам понадобится всего четыре детали, и сделать ее можно как навесным монтажом, так и на плате.

1. Реле на 12 вольт
2. Диод 1N4007
3. Резистор 1 Вт 10 Ом  ( для ограничения тока светодиода)
4. Резистор 0,25 Вт 10 Ом

Сделал устройство по этой схеме, она очень простая и повторить ее может каждый.

Принцип работы, это переключение реле с одного положения в другое. Так как сетевое напряжение в этой схеме проходит через катушку, то оно должно быть понижено адаптером до 12 вольт. Как только оно пропадает, питание начинает поступать с аккумулятора по контактам реле 1-4 на лампу освещения.

Схему собрал сперва навесным монтажом.  Проверил ее работоспособность, все работает нормально.

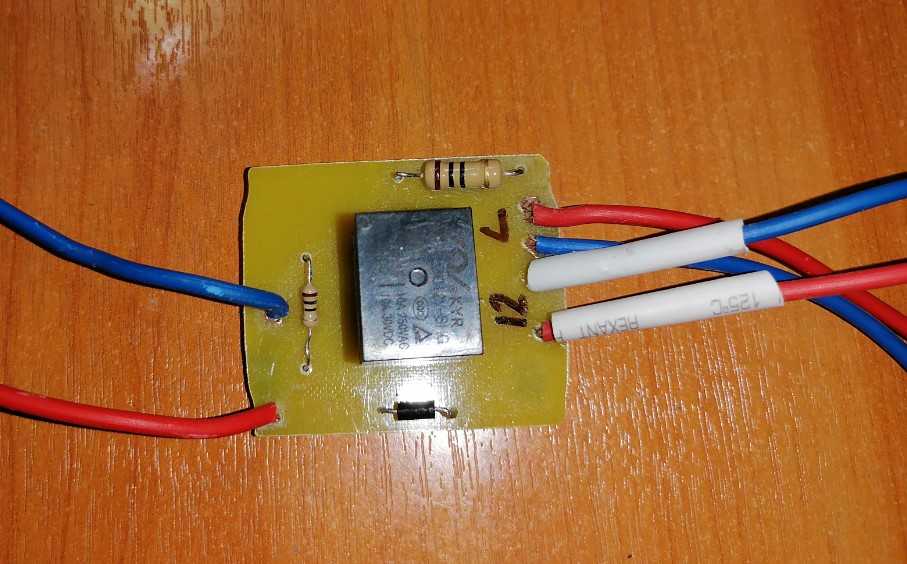

А так как я буду использовать его сам дома и на даче, то решил сделать ее на плате, для этого нарисовал плату в программе Sprint-Layout.

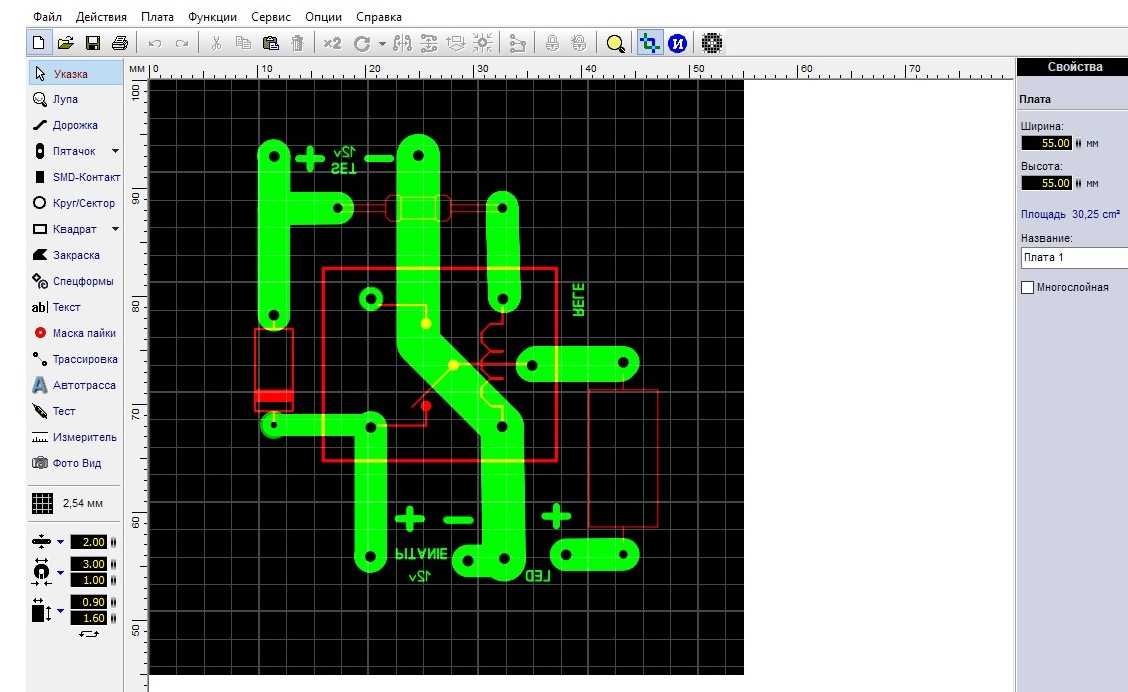

Распечатал файл и сделал плату методом ЛУТ. Как делать платы методом ЛУТ можете посмотреть у меня на канале в этом видео:

Схема довольно простая и повторить ее сможет любой желающий. Что бы не перегружать реле, и не было залипаний контактов, лучше использовать маломощные диоды.

Купить радиоэлементы можно по этим ссылкам: Ссылки скоро появятся!

Реле 12 вольт

Резисторы

Диод 1N4007

Модуль зарядки

Аккумуляторы

Корпуса

Текстолит

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.

Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

    Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта

После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети

Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Группы потребителей

Всех, кто использует аварийное освещение, можно разбить на несколько основных групп. Далее каждая из них будет рассмотрена более подробно.

Стратегические объекты

Если здесь возникнет аварийная ситуация, то это может вызвать катастрофические последствия. Речь может идти о нарушениях безопасности государства, травмировании или смертям людей, а также о других аналогичных последствиях.

В таких случаях монтируется независимая запасная электросеть, которая может обеспечить мощность такую же, как в основной сети. В ней используются литий-ионные батареи, а также запасные дизели и генераторы. Возможно использования других аварийных источников. Способных подавать необходимое напряжение для освещения в течение всего периода восстановления работоспособности стратегического объекта.

Производственные здания

Следствием возникновения аварий могут быть травмы людей, снижение выпуска продукции, серьёзные нарушения в работе оборудования. Здесь также необходимо использовать автономную аварийную систему. В отличие от первой категории, допускаются кратковременные отключения напряжения во время выполнения ремонтных работ.

Здесь нужно обеспечить возможность ручного включения системы специально назначенным дежурным персоналом. К этой категории относится большая часть зданий производственного или административного назначения.

Светодиодный аварийный светильник Источник s3.ru

Прочие объекты

Здесь допускается отключение электричества на период, который не превышает суток. В таких помещениях принято использовать маломощные осветительные приборы. Запуск аварийного освещения происходит автоматически или вручную. Обычно подсветка активируется при получении сигнала пожарной тревоги.

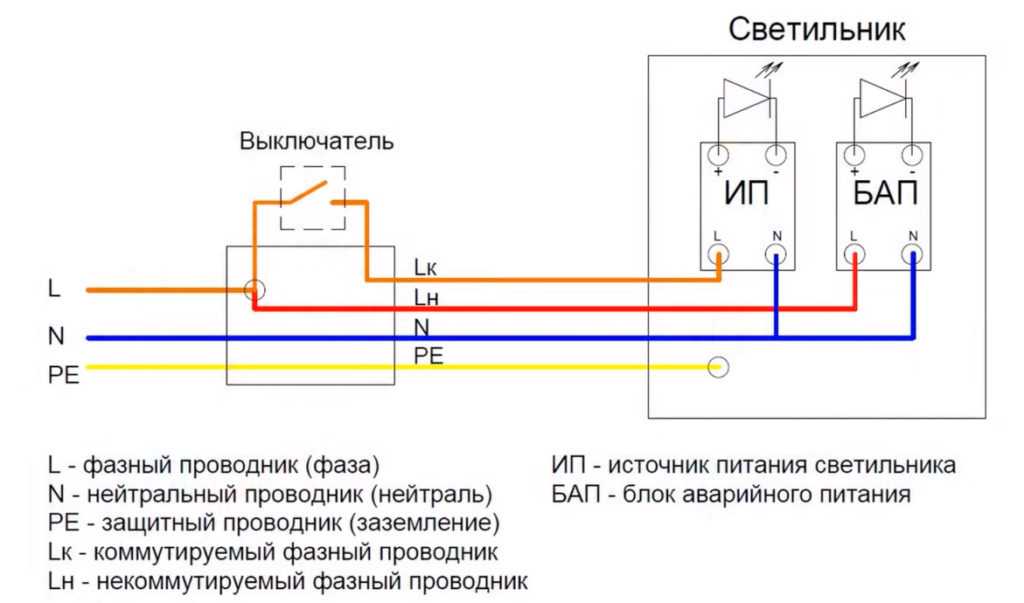

В небольших помещениях иногда практикуется использование отдельных автономных аварийных светильников. У каждого из них предусматривается наличие собственного источника питания. Используемые в них аккумуляторы заранее заряжаются от сети и в момент возникновения нештатной ситуации обеспечивают достаточный уровень освещения.

Вывод

Аварийное освещение и схема его подключения имеют множество вариантов. При этом совершенно не обязательно использовать только один из них. Вполне возможны варианты с комбинацией на одном объекте нескольких различных типов. Это позволяет добиться оптимального питания всей аварийной сети и минимальных капиталовложений.

• http://electricalschool.info/main/lighting/1592-skhemy-avarijjnogo-osveshhenija.html
• https://powercoup.by/stati-po-elektromontazhu/avariynoe-osveshhenie
• https://elektrik-a.su/osveshhenie/obshhaya-chast/shema-avarijnogo-osveshheniya-323
