Содержание материала:

Принцип работы термостата

Сразу оговоримся, что термостат имеет автоматическое управление, тогда как терморегулятор — ручное. Этим и отличаются две детали, но принцип работы у них схож: оба контролируют температуру в камере холодильника.

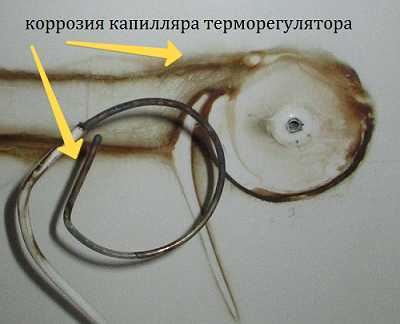

К корпусу термостата крепится капиллярная трубка, наполненная хладагентом. Как только температура в отделении начинает расти, в трубке поднимается давление, что заставляет сработать пускозащитное реле. Так запускается и отключается компрессор.

В конструкции терморегулятора важную роль играет пружина. Натяжение и расслабление пружины за счет ручного переключения позволяет менять температуру в камере. Именно так устроен регулятор температур в холодильниках с ручным управлением, например «Атлант», «Индезит», «Бирюса».

В современном холодильном оборудовании («Стинол», «Норд», «Веко») встроенны электронные термостаты. Состоят они из датчиков и управляющего модуля. Замена электронного датчика на новый требует специальных знаний, поэтому советуем вызвать мастера.

Где находится терморегулятор

Располагаться деталь может внутри и снаружи корпуса. При внутреннем расположении регулятор находится за пластиковой коробкой, на стенке отделения. Для замены удаляется ручка управления, а затем защитная панель.

При наружном расположении — терморегулятор находится в основном над дверцей. Ориентироваться стоит на ручку переключения температур.

Признаки поломки

Есть несколько внешних признаков, по которым можно догадаться о проблемах с термостатом:

  • холодильник не морозит;
  • мотор работает без остановки;
  • на стенах камеры нарастает снег и лед.

Провести проверку можно самостоятельно. Для этого отключите оборудование от сети, выполните разморозку. Затем установите регулятор на полную мощность и подключите холодильник. Положите в камеру термометр. Если по истечении 2 часов градусник показал 6-7 градусов, значит, все в порядке. Если нет, требуется ремонт.

По каким причинам может нарастать снежная шуба в отделении? Терморегулятор неисправен, и модуль не получает сигнала о температуре в камере, поэтому охлаждение не прекращается.

Мы расскажем, как правильно заменить термостат своими руками. Ведь цена одной детали намного ниже, чем стоимость полного ремонта в сервисном центре.

Порядок замены термостата

Прежде чем приступить к ремонту, отключите холодильник от сети, освободите полки от продуктов и выполните разморозку. Возьмите плоскую и крестовую отвертки, плоскогубцы.

  1. Откройте дверцу камеры.
  2. Снимите ручку регулятора температуры, поддев плоской отверткой.
  3. За ней находится вал термостата.
  4. Ослабьте гайку вала с помощью пассатижей и открутите ее.
  5. Открутите болт крепления корпуса.
  6. Потяните корпус вниз, отсоединив от стенки.
  7. На внутренней стороне вы увидите термостат.
  8. Вытолкните деталь с места и запомните разъемы проводки. Можно их сфотографировать, чтобы в дальнейшем выполнить правильное подключение.
  9. Отсоедините проводку от термостата, разжимая защелки на некоторых из них.

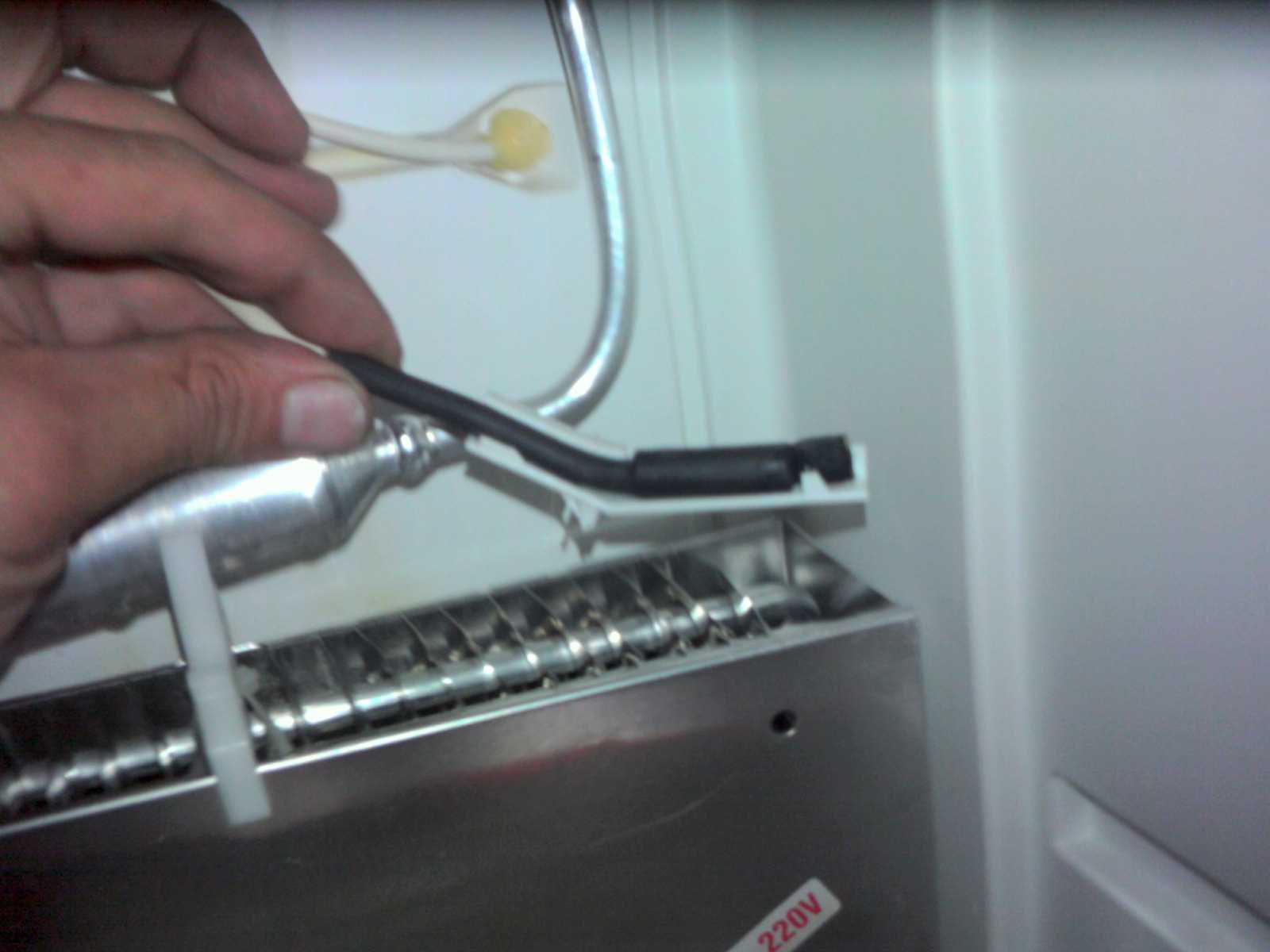

  10. Прежде чем удалить деталь, проверьте, чтобы капилляр, который к ней крепится, нормально выходил из корпуса.
  11. Вытащите втулку с капилляром из старого термостата и поместите в новый.

Замена проводится в обратном порядке.

Вот так можно самостоятельно справиться с ремонтом и заменой регулятора температуры. Вы можете фотографировать или снимать все свои действия, что поможет в дальнейшем быстрее собрать технику обратно.

Вам помогла статья?

Да
Нет

1
раз уже помогла

Видео

Андрей
, возможно, вся проблема в симисторе КУ208Г. 127В получается от того, что симистор пропускает один из полупериодов сетевого напряжения. Попробуйте заменить его на импортный BTA16-600 (16А, 600В), они работают более устойчиво. BTA16-600 купить сейчас не проблема, да и стоит он не дорого.

sta9111
, для ответа на этот вопрос придется вспомнить, как работает наш терморегулятор. Вот, абзац из статьи: «Напряжение на управляющем электроде 1 задается с помощью делителя R1, R2 и R4. В качестве R4 используется терморезистор с отрицательным ТКС, поэтому при нагревании его сопротивление уменьшается. Когда на выводе 1 напряжение выше 2,5В микросхема открыта, реле включено.»

Другими словами при желаемой температуре, в Вашем случае 220 градусов, на терморезисторе R4 д.б. падение напряжения 2,5В, обозначим его как U_2,5В. Номинал Вашего терморезистора 1КОм, — это при температуре 25 градусов. Именно эта температура указывается в справочниках.

Справочник по терморезисторам msevm.com/data/trez/index.htm

Здесь же можно посмотреть рабочий диапазон температур и ТКС: для температуры 220 градусов мало что подходит.

Характеристика полупроводниковых терморезисторов нелинейна, как показано на рисунке.

Рисунок. Вольт-амперная характеристика терморезистора — сайт/vat.jpg

К сожалению, тип Вашего терморезистора неизвестен, так что будем считать, что у Вас терморезистор ММТ-4.

По графику получается, что при 25 градусах сопротивление терморезистора как раз 1КОм. При температуре 150 градусов сопротивление падает примерно до 300 Ом, точнее по этому графику определить просто нельзя. Обозначим это сопротивление как R4_150.

Таким образом, получается, что ток через терморезистор составит (закон Ома) I= U_2,5В/ R4_150 = 2,5/300 = 0,0083А = 8,3мА. Это при температуре 150 градусов, кажется, пока все понятно, и ошибок в рассуждениях, как будто, нет. Продолжим дальше.

При напряжении питания 12В получается, что сопротивление цепи R1, R2 и R4 составит 12В/8,3мА=1,445КОм или 1445Ом. За вычетом R4_150 получается, что сумма сопротивлений резисторов R1+R2 составит 1445-300=1145Ом, или 1,145КОм. Таким образом, можно применить подстроечный резистор R1 1КОм, и ограничительный резистор R2 470Ом. Вот такой получается расчет.

Все бы это хорошо, только немногие терморезисторы предназначены для работы на температурах до 300 градусов. Более всего для этого диапазона подойдут терморезисторы СТ1-18 и СТ1-19. Смотрите справочник msevm.com/data/trez/index.htm

Таким образом, получается, что данный терморегулятор не обеспечит стабилизацию температуры 220 и выше градусов, поскольку рассчитан на применение полупроводниковых терморезисторов. Вам придется искать схему с металлическими термосопротивлениями ТСМ или ТСП.

Используется во многих технологических процессах, в том числе и для бытовых отопительных систем. Фактором определяющим действие терморегулятора, является наружная температура, значение которой анализируется и при достижении установленного предела, расход сокращается либо увеличивается.

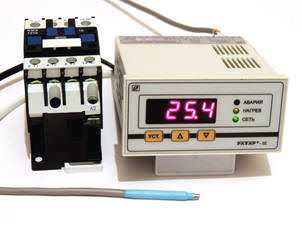

Терморегуляторы бывают различного исполнения и сегодня в продаже достаточно много промышленных версий, работающих по различному принципу и предназначенных для использования в разных областях. Также доступны и простейшие электронные схемы, собрать которые может любой, при наличии соответствующих познаний в электронике.

Принцип работы

Датчик температуры подает электрические импульсы, величина тока которых зависит от уровня температуры. Заложенное соотношение этих величин позволяет устройству очень точно определить температурный порог и принять решение, например, на сколько градусов должна быть открыта заслонка подачи воздуха в твердотопливный котел, либо открыта задвижка подачи горячей воды. Суть работы терморегулятора заключается в преобразовании одной величины в другую и соотнесении результата с уровнем силы тока.

Простые самодельные регуляторы, как правило, имеют механическое управление в виде резистора, передвигая который, пользователь устанавливает необходимый температурный порог срабатывания, то есть, указывая, при какой наружной температуре необходимо будет увеличить подачу. Имеющие более расширенный функционал, промышленные приборы, могут программироваться на более широкие пределы, при помощи контроллера, в зависимости от различных диапазонов температуры. У них отсутствуют механические элементы управления, что способствует долгой работе.

Схема термостата холодильника на МК

Фото оригинального термостата и самодельного

Для подключения потребовалось провести второй провод 220 В (взял от лампы освещения) для питания трансформатора.
Разъем, к которому подключен потенциометр — это одновременно разъем программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Трансформатор тут на 6 В. Был выбран такой, чтобы свести к минимуму потери на микросхеме 7805.

Реле здесь можно поставить и на 12 В. Если взять на него напряжение до стабилизатора. Чтобы снизить расходы, можно было бы создать блок питания бестрансформаторным, хотя найдутся сторонники и противники такого решения (электробезопастность). Еще одно сокращение расходов — это исключение микроконтроллера AVR. Есть термометры Даллас, которые могут работать тоже в режиме термостата.

Описываемая электрическая схема электронного терморегулятора для холодильника меняет продолжительность паузы в работе компрессора, которая зависит от внутренней температуры.

Описание

Терморегулятор представляет собой устройство, устанавливаемое в системах энергоснабжения и позволяющее оптимизировать затраты энергии на обогрев. Основные элементы терморегулятора:

  1. Температурные датчики
    – контролируют уровень температуры, формируя электрические импульсы соответствующей величины.
  2. Аналитический блок
    – обрабатывает электрические сигналы поступающие от датчиков и производит конвертацию значения температуры в величину, характеризующую положение исполнительного органа.
  3. Исполнительный орган
    – регулирует подачу, на величину указанную аналитическим блоком.

Современный терморегулятор – это микросхема на основе диодов, триодов или стабилитрона, могущих преобразовывать энергию тепла в электрическую. Как в промышленном, так и самодельном варианте, это единый блок, к которому подключается термопара, выносная или располагаемая здесь же. Терморегулятор включается последовательно в электрическую цепь питания исполняющего органа, таким образом, уменьшая или увеличивая значение питающего напряжения.
