Изготовление дымогенератора
Выполняя коптильню, вы должны позаботиться о наличии источника дыма, которым может выступить любой дымогенератор, изготовленный своими руками. Самыми распространёнными установками тлеющего типа являются те, что имеют нагревательный элемент или эжектор.
Электрический элемент для описываемой коптильни будет более подходящим, ведь он обладает компактными размерами и позволяет получать столько дыма, сколько нужно для приготовления пищи за короткое время. После того как ток будет отключен, горение прекратится. Процесс копчения в электростатическом поле длится короткое время, поэтому генератор длительного действия почти не нужен.
Измерение альфа-, бета- и гамма-излучения
Гамма-излучение измерить проще всего. Это электромагнитное излучение, которое представляет собой поток фотонов (свет также является потоком фотонов). В отличие от света он имеет гораздо более высокую частоту и очень короткую длину волны. Это позволяет ему проникать в атомы. В гражданской обороне гамма-излучение — это проникающая радиация. Он проникает сквозь стены домов, автомобилей, различных построек и удерживается только слоем земли или бетона длиной несколько метров. Регистрация гамма-квантов осуществляется путем калибровки дозиметра по естественному гамма-излучению Солнца. Никаких источников излучения не требуется. Бета и альфа-излучение — это совсем другое дело.
Если ионизирующее α-излучение (альфа-излучение) исходит от внешних объектов, то оно практически безопасно и представляет собой поток ядер гелия. Диапазон и проницаемость этих частиц небольшие — несколько микрометров (максимум миллиметров) — в зависимости от проницаемости среды. Из-за этой особенности он практически не регистрируется счетчиком Гейгера. В то же время регистрация альфа-излучения важна, поскольку эти частицы чрезвычайно опасны при попадании в организм с воздухом, пищей и водой. По их указанию счетчики Гейгера используются в ограниченном объеме. Чаще встречаются специальные полупроводниковые датчики.
Бета-излучение прекрасно регистрируется счетчиком Гейгера, потому что бета-частица — это электрон. Он может пролетать сотни метров в атмосфере, но хорошо поглощается металлическими поверхностями. В связи с этим счетчик Гейгера должен иметь слюдяное окно. Металлическая камера выполнена с небольшой толщиной стенок. Состав внутреннего газа выбран таким образом, чтобы обеспечить небольшой перепад давления. Детектор бета-излучения установлен на выносном зонде. В быту такие дозиметры не получили широкого распространения. В основном это продукция военного назначения.
Как создать электростатическое поле
Самым важным условием описываемой коптильни станет создание электростатического поля. Для этого внутри камеры следует установить три сетки, одна из которых будет располагаться в центре, тогда как две другие – по сторонам. Их следует подключить к катоду генератора постоянного тока
Важно хорошо изолировать сетки от корпуса, ведь создаваемое напряжение будет равно 20 000 В
Игольчатые электроды необходимо закрепить или приварить на сетках. Можно использовать любой другой контактный способ. Для их установки рекомендуется применить заостренные отрезки проволоки, жестяные треугольники или гвозди. Их нужно распределить по всей площади сеток.
Когда выполняется электростатическая коптильня своими руками, схема обязательно подготавливается. Она позволит вам понять, что подключение анода к крюкам осуществляется на следующем этапе. Схема генератора тока не является сложной, поэтому забрать ее вы сможете самостоятельно. Стоимость отдельных узлов невысока. Вы сможете изготовить коптильню, цена которой будет равна четверти стоимости новой установки. В этом случае учитываются кабели, датчики температуры и выключатели.
Шаг 1: Теория
Итак, дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик. Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение.
Я думаю, все согласятся, что щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов.
Допустимые области измерения счетчиков Гейгера
Если счетчик Гейгера откалиброван для измерения мощности дозы радионуклида Cs-137, он будет полезен только при этом виде измерения. Но если пытаться измерить таким прибором, например, излучение кобальта 60 (Co-60), результат будет неточным. Поскольку этот измеритель сможет зафиксировать только половину фактической дозы излучения, в связи с тем,что Co-60 излучает в два раза больше энергии, чем Cs-137. В тех случаях, когда радионуклиды обладают меньшей энергией, детектор, наоборот, покажет более высокую мощность дозы, чем она есть на самом деле.
Для более широкого диапазона измерения уровня радиации применяют счетчики Гейгера с компенсацией энергии. Они позволяют установить точные дозы излучения в широком диапазоне.
Области измерения счетчиков Гейгера в мР/ч или мкР/ч:
- Альфа-излучение — заряженные частицы, которые образуются в результате радиоактивного распада ядра. Их проникновение невелико и останавливается простым листом бумаги.
- Бета-излучение — это электроны или позитроны, заряженные частицы со средним уровнем проникновения. Их останавливает алюминиевая пластина.
- Гамма-излучение — самый опасный вид излучения, их возможно остановить слоем свинца различной толщины.
- Можно также при измерении альфа- или бета-излучения определить количество импульсов в минуту (cpm), либо количество импульсов в секунду (cps), в зависимости от типа используемого измерителя.
Шаг 3: Высоковольтный DC-DC
Я хорошо потрудился над высоковольтным источником питания, сделав его вручную, намотав трансформатор примерно на 600 витков на вторичной катушке, упаковав его с МОП-транзистором и PWM на Ардуино. Всё работает, но мне хотелось, чтобы вещи оставались простыми.
Всегда лучше, когда ты можешь просто купить 5 модулей, припаять 10 проводов и получить рабочий девайс, чем наматывать катушки и прикручивать PWM, ведь я хочу, чтобы каждый мог повторить моё устройство. Так что я нашел высоковольтный повышающий конвертер DC-DC, очень странно, но его оказалось очень трудно найти и самые популярные модули имели всего по 100 продаж.
Я заказал его, сделал новый корпус, но когда начал тестирование, он выдавал максимум 300V, в то время как в описании говорилось, что он выдаёт до 620V. Я попытался починить его, но проблема, скорее всего, была в трансформаторе. В любом случае, я заказал другой модуль, и он был другого размера, хотя описание было одинаковым… Я вернул свои деньги за первый модуль, но сохранил его, потому что он давал 400V, которые нам нужны, может быть максимум 450V, вместо 1200 (в китайских измерительных приборах что-то работает совсем неправильно…) В общем, я просто заново открыл спор…
Сборка

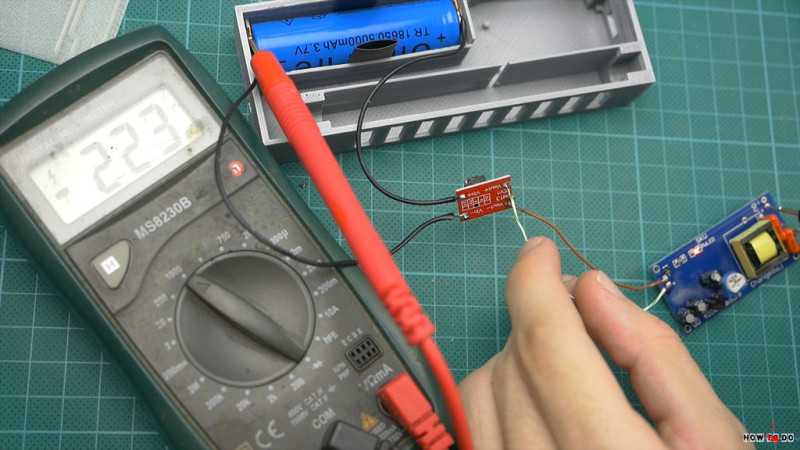

Первое, что нужно сделать, это настроить вольтаж на высоковольтном DC-DC с потенциометром. Для STS-5 нам нужно примерно 410V. Затем просто спаяйте все модули по схеме, я использовал однопроволочные провода, это повышает стабильность конструкции и даёт возможность собрать устройство на столе, а затем просто поместить его в кейс. Важный момент состоит в том, что нам нужно соединить минус на входе и выходе высоковольтного конвертера, я просто припаял штекер.
Будет интересно Проверка светодиода тестером
Так как мы не можем просто присоединить Ардуино к 400V, нам понадобится простая схема с транзистором, я просто спаял их навесным методом и обернул в термоусадочную трубку, резистор 10MΩ от +400V был закреплен прямо на коннекторе. Лучше сделать медный кронштейн для трубки, но я просто накрутил провод по кругу, всё работает нормально, не меняйте плюс и минус счетчика Гейгера. Соединяем дисплей съемным кабелем, тщательно его изолировал, так как он располагался очень близко к высоковольтному модулю.

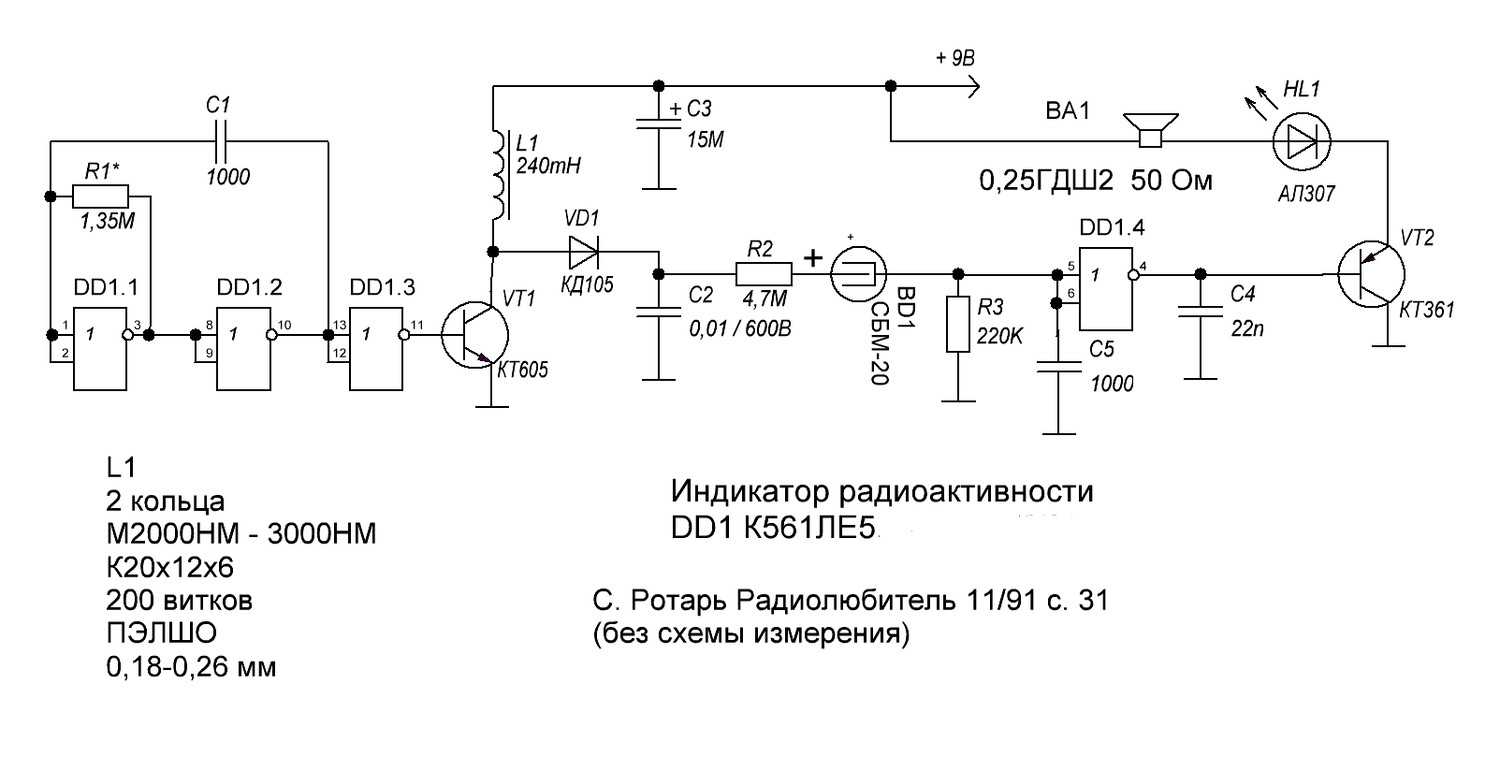

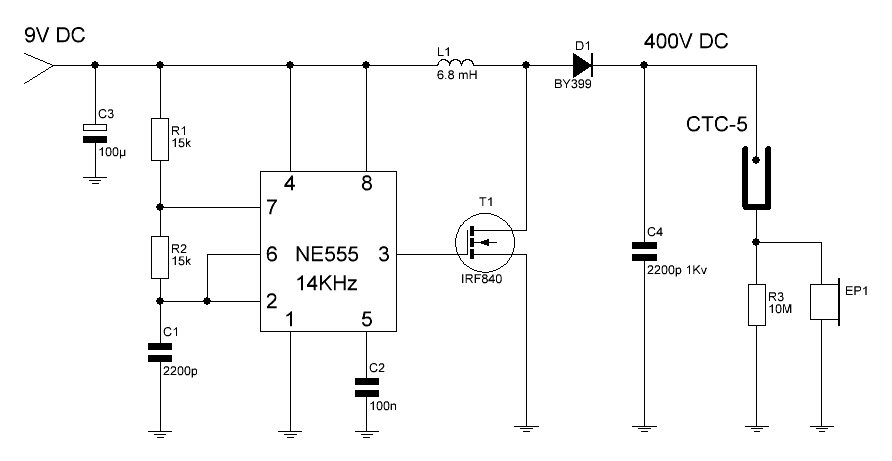

Схема самодельного дозиметра.
Схема дозиметра на микроконтроллере
Прибор предназначен для измерения ионизирующих излучений, вызванных бета — и гамма-лучи и имеет следующие параметры:
- Диапазон измеряемой дозы: 0 — 250 миллирентген/час
- Напряжение питания: 2 – 3.3 В две батареи АА
- Средний потребляемый ток: 0.5 мА при отключенной звуковой индикации
- Время выхода на рабочий режим: 30 секунд
- Период обновления показаний: 1 секунда
Прибор состоит из следующих функциональных блоков: генератор высокого напряжения для питания газоразрядного счетчика, формирователь импульсов счетчика, узел управления жидкокристаллическим дисплеем, блок звуковой индикации, и стабилизаторы напряжения для питания различных цепей устройства.
Синхронное управление всеми блоками обеспечивается микроконтроллером DD2. Высокое напряжение формируется преобразователем на транзисторе VT2 и трансформаторе T1
На затвор VT2 поступают импульсы частотой 244 Гц и скважностью примерно 4-15% от микроконтроллера DD2. В момент импульса транзистор открыт и в магнитопроводе T1 накапливается магнитная энергия
Схема самодельного радиометра

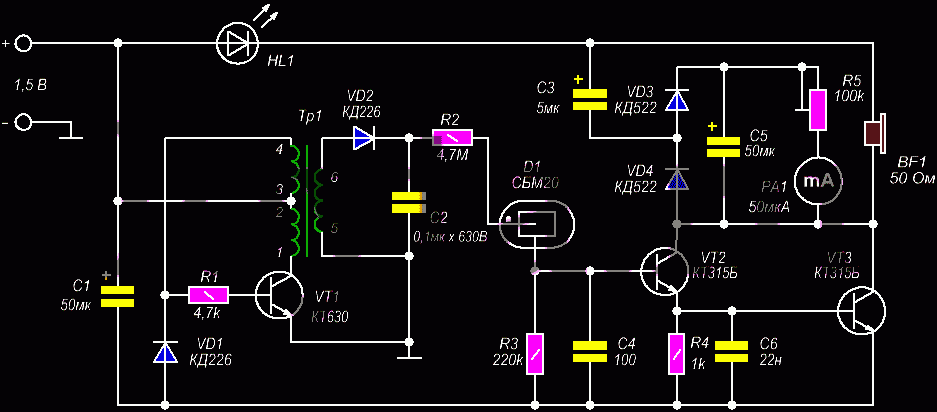

Схема самодельного радиометра.
При закрывании транзистора в обмотке I трансформатора формируется ЭДС самоиндукции, приводящая к короткому импульсу положительной полярности амплитудой порядка 60 В на стоке VT2. Это напряжение повышается обмоткой II и поступает на утроитель напряжения на диодах VD3-VD5 и конденсаторах C12-C14. Использование утроителя напряжения снижает требования к трансформатору и упрощает его конструкцию. Высокое напряжение порядка 400 В поступает на счетчик Гейгера BD1 через нагрузочный резистор R10.
Комментарий эксперта
Лагутин Виталий Сергеевич
Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.
Задать вопрос
При таком напряжении счетчик работает в середине плато своего рабочего диапазона. Стабилитроны VD6-VD8 ограничивают напряжение на выходе утроителя до уровня 430 В и защищают от пробоя конденсаторы C11-C13 с номинальным рабочим напряжением 630 В. Такая защита необходима в процессе налаживания или при резком удалении дозиметра от источника радиации.
Без стабилитронов напряжение на конденсаторах может превысить 800-900 В и привести к их пробою. Средний потребляемый ток по цепи T1-VT2 не превышает 0.3 мА при сопротивлении нагрузки от 40 МОм и выше.
Оснащение
Встроенная память – позволяет сохранять данные замеров в памяти прибора.
Bluetooth – служит для подключения аппарата к ноутбуку, смартфону или планшету. Подобная функция позволяет переносить результаты измерений на эти устройства для их обработки и анализа.
Режим экономии батареи – увеличивает время работы прибора от одной зарядки.
Пыле- и влагозащита корпуса – оберегают аппарат от негативного воздействия окружающей среды. Обозначается в виде кода IPXX, где первая цифра указывает на степень защиты от пыли, вторая – на степень влагозащиты. Наиболее распространенные варианты:
- IP20 – защита от предметов размером 12.5 мм и более, защита от влаги отсутствует;
- IP33 – защита от предметов размером 2.5 мм и более, защита от брызг, падающих вертикально или под углом до 60° к вертикали;
- IP54 – пылезащищенный корпус, защита от брызг, падающих в любом направлений.
Приборы могут оснащаться часами, фонариком, а также датчиками температуры и атмосферного давления, которые регистрируют соответствующие параметры.
Усовершенствование моделей
Есть множество подобных изобретений, но мощность их недостаточно высока. Для зарядки телефона нужно как минимум 2 Вт на выходе такого моторчика для старой модели мобильного устройства и не менее 5 Вт — для современного смартфона.
Где взять высоковольтный модуль с хорошей мощностью? Попытаемся его сделать самостоятельно. Подберем удобную ручку вращения для шаговика, все выводы проводов подсоединим по схеме. Результирующие выводы постоянного тока будут идти на ваттметр и на нагрузку, которая подобрана под этот двигатель и под обороты по оптимальным параметрам.
Смотреть галерею
Какую же мощность удастся развить на крупном шаговом двигателе при оборотах в количестве 120 в минуту? Начнем опыт. Ваттметр показывает 0,8 Вт при напряжении 6 вольт и токе 0,11–0,12 ампер. При более быстром вращении пиковая цифра достигает 1 ампера, но это при очень быстрых оборотах.
Следовательно, подобное устройство требует усовершенствования. Нужен преобразователь, повышающий обороты в 3-4 раза, чтобы успешно можно было заряжать телефон в походных условиях.
Для этого применяется коллекторный моторчик. Можно сделать ременную передачу на этот двигатель, чтобы повысить его обороты в 3 раза. Получится установка с диаметром шкива, который в 3 раза больше того, который установлен на шаговом двигателе. Теперь такое устройство будет вращаться в 3 раза быстрее, что позволит достигнуть показателей в 2–2,2 Вт. При этом напряжение – 17 вольт, ток – 0,12-0,13 ампер. Такая мощность уже более значительна. Если устройство закрепить на столе, крутить ручку достаточно просто.
Чем больше обороты, тем больше полезной мощности может выдать генератор.
Экономичный источник питания счетчика Гейгера
Экономичный источник питания счетчика Гейгера
В автономных приборах непрерывного радиационного контроля, использующих в качестве датчиков радиации счетчики Гейгера, основным энергопотребителем является устройство, преобразующее невысокое напряжение источника питания прибора в напряжение 360. 440 В, соответствующее плато счетной характеристики галогенового счетчика Гейгера (см. приложение 4). Принципиальная схема энергоэкономичного преобразователя напряжений показана на рис. 80.
Рис. 80. Экономичный источник питания счетчика Гейгера
Его основу составляет блокинг-генератор, на выходной обмотке которого формируются короткие (5. 10 мкс) импульсы амплитудой около 420 В. Через диоды VD3, VD4 они заряжают конденсатор С4. Этот конденсатор и будет источником питания счетчика Гейгера (напомним, что проводимость счетчика Гейгера в паузе между возбуждениями близка к нулю).
Энергоэкономичность преобразователя обеспечивается тем, что межимпульсная пауза в его блокинг-генераторе задается не собственной времязадающей цепочкой R1C3, как это обычно делается, а одновибратором (DD1.1, DD1.2 и др.), работающим на микротоках . Продолжительность паузы в нем tп@R3·C5 выбирают так, чтобы напряжение на выходе преобразователя в режиме фонового счета было близко к высшему значению напряжения на плато счетной характеристики счетчика Гейгера. (В дальнейшем снижение напряжения на выходе преобразователя, его смещение к другому краю плато будет обязано лишь снижению напряжения источника питания.)
Блокинг-генератор сформирует внеочередной импульс подпитки конденсатора С4, если на входе 2 элемента DD1.2 возникнет провоцирующий ее импульс. Если этот импульс будет возникать при каждом срабатывании счетчика Гейгера, то это позволит удержать напряжение на выходе преобразователя на уровне, не зависящем от скорости счета.
Трансформатор Т1 блокинг-генератора наматывают на ферритовом сердечнике, составленном из двух колец М3000МН 12х8х3 мм. Кольца склеивают, острые их ребра заглаживают наждачной бумагой и весь сердечник обматывают тонкой фторопластовой или лавсановой лентой.
Сначала наматывают обмотку II, она содержит 420 витков провода ПЭВ-2 0,07. Намотку ведут в одну сторону, почти виток к витку, оставляя между ее началом и концом «зазор» 1. 1.5 мм. Обмотку II также покрывают слоем изоляции. Далее наматывают обмотку I — 5 витков провода ПЭВШО 0,15. 0,2 — и по ней — обмотку III — 2 витка того же провода. Эти обмотки должны быть распределены по сердечнику возможно равномернее.
Правильная фазировка обмоток трансформатора (точками показаны их синфазные концы) должна быть соблюдена при его монтаже. Экспериментировать с этим не следует — можно сжечь транзистор.
В преобразователе: резисторы Rl, R2 — типа МЛТ-0,125, R3 — КИМ-0,125; конденсатор С1 — любой оксидный, С2, С5 — типа КМ-6 или К10-176, СЗ — К53-30, С4 — К73-9.
Преобразователи такой структуры закрывают, по существу, саму проблему питания счетчиков Гейгера от низковольтных источников: потребляемый таким преобразователем ток уже составляет малую часть тока саморазряда большинства гальванических батарей.
Источник
Пошаговая инструкция изготовления счетчика Гейгера на Arduino Nano своими руками
Первое, что нужно сделать, это установить с помощью этого потенциометра напряжение на высоковольтном DC-DC, для STS-5 это примерно 410 V. Затем просто соединяют все модули по этой схеме.
Поскольку Arduino Nano нельзя подключать к 400 В, выполняют простую транзисторную схему: двухточечная проводка помещается в термоусадочную трубку и прямо в разъем вставляется резистор 10 МОм от + 400 В.
Дальше подключают дисплей к подсоединяемому кабелю, тщательно изолируют, поскольку он очень близко расположен к высоковольтному модулю.
После того как сборка сделана, устройство размещают в футляр, и проверяют работоспособность. Скорее всего, он покажет допустимый уровень радиации.
Такая схема с Arduino Nano имеет большие возможности для реконструкции, например, можно добавить большой дисплей, чтобы рисовать графику, и использовать модуль Bluetooth, чтобы передавать информацию дистанционно.
Принципиальная схема
Поэтому здесь источник питания счетчика Гейгера сделан на схеме повышающего DC/DC преобразователя напряжения с широтно-импульсной модуляцией, обеспечивающей регулировку выходного напряжения и его поддержание стабильным, на микросхеме МС34063 с трансформаторным выходом. Почти по типовой схеме её включения.
Интересно то, что микросхема будет поддерживать выходное напряжение 400V стабильным при значительном изменении питающего напряжения. Именно по этому данную схему индикатора радиоактивности можно питать любым постоянным напряжением в пределах от 5 до 15V. То есть, источником питания может быть и USB-порт персонального компьютера или зарядного устройства для сотовых телефонов, и напряжение 13V с разъема прикуривателя автомобиля.

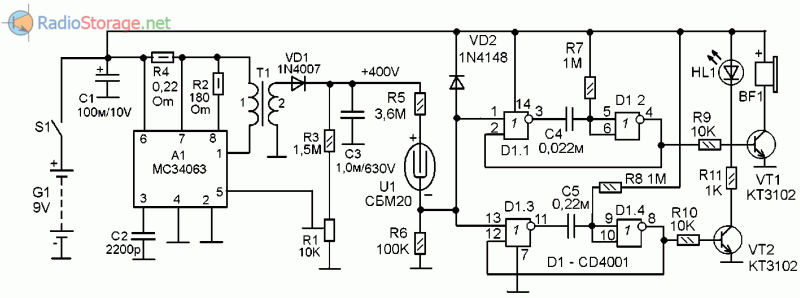

Рис. 1. Принципиальная схема индикатора-сигнализатора радиоактивности на основе датчика СБМ20.
При этом чувствительность к радиации меняться не будет, что особенно важно в полевых или рабочих условиях. Принцип работы МС34063 многократно описан в различной литературе, и останавливаться здесь на нем нет смысла
Напомню, что стабилизация осуществляется подачей пониженного резистивным делителем напряжения с выхода на компараторный вход микросхемы (на вывод 5). И от соотношения плеч этого делителя напряжения как раз и зависит величина выходного напряжения. Здесь делитель образован резисторами R3 и R1. А выходное напряжение 400V выставляется подстроечным резистором R1
Принцип работы МС34063 многократно описан в различной литературе, и останавливаться здесь на нем нет смысла. Напомню, что стабилизация осуществляется подачей пониженного резистивным делителем напряжения с выхода на компараторный вход микросхемы (на вывод 5). И от соотношения плеч этого делителя напряжения как раз и зависит величина выходного напряжения. Здесь делитель образован резисторами R3 и R1. А выходное напряжение 400V выставляется подстроечным резистором R1.
Напряжение 400V поступает на счетчик Гейгера U1 через токоограничительный резистор R5. Этот резистор нужен потому, что в ждущем состоянии сопротивление счетчика Гейгера стремится к бесконечности. Но при пролете сквозь него заряженной частицы происходит его короткий пробой, во время которого его сопротивление низко.
Нагрузкой счетчика Гейгера U1 служит резистор R6. В ждущем состоянии напряжение на нем низко, фактически на уровне логического нуля. Но при пролете сквозь U1 заряженной частицы напряжение резко возрастает, и величину его роста ограничивает только диод VD2, который не допускает его рост выше напряжения питания, плюс прямое падение на этом диоде.
В принципе, в диоде VD2 нет необходимости, потому что у микросхем серии CD40 или аналогов есть такие диоды, включенные между входами и шиной питания. Так что VD2 здесь на всякий случай.
Импульсы на счетчике Гейгера очень короткие. Если непосредственно их подать на звукоизлучатель (такие схемы бывают) звуки будут очень короткие, как одиночные щелчки, и не все из них будут достаточно хорошо слышимы. Что же касается светодиода, его мигание в таком случае вообще будет незаметно.
Чтобы информация более хорошо воспринималась органами чувств человека нужно длительность импульса растянуть, увеличить до некоторого оптимального размера. Этим здесь занимается микросхема D1 типа CD4001, на которой сделано два одно-вибратора.
Первый одновибратор на элементах D1.1 и D1.2 работает на озвучивание работы счетчика Гейгера. При возникновении импульса в U1, он поступает на вывод 1 D1.1 и схема на D1.1 и D1.2 формирует импульс, длительность которого определена RC-цепью R7-C4. Этот импульс значительно длиннее входного.
Он поступает на базу VТ1 и далее через усилитель тока на VТ1 на звукоизлучатель со встроенным генератором BF1. Раздается четко слышимый писк, а не короткий едва различимый щелчок.
Аналогично работает одновибратор на элементах D1.3 и D1.4. Но он формирует в десять раз более длительный импульс, потому что инерционность зрения человека куда более, чем слуха. Длительность этого импульса задана RC-цепью C5-R8. Импульс поступает на VТ2, в коллекторной цепи которого включен индикаторный светодиод HL1 типа АЛ307 (это может быть практически любой индикаторный светодиод).
Трансформатор Т1 намотан на ферритовом кольце внешним диаметром 28 мм (можно больше или меньше, где-то от 20 до 30 мм). Первичная обмотка – 20 витков провода ПЭВ 0,43. Вторичная обмотка – 400 витков провода ПЭВ 0,12. Сначала наматывают вторичную обмотку, потом на неё – первичную.
Между обмотками проложить тонкую фторопластовую изоляцию (например, размотанную с провода МГТФ).
Принцип действия счётчика Гейгера
По своей конструкции счетчик Гейгера довольно прост. В герметизированный баллон с двумя электродами закачивается газовая смесь, состоящая из неона и аргона, которая легко ионизируется. На электроды подается высокое напряжение (порядка 400В), которое само по себе никаких разрядных явлений не вызывает до того самого момента, пока в газовой среде прибора не начнется процесс ионизации. Появление пришедших извне частиц приводит к тому, что первичные электроны, ускоренные в соответствующем поле, начинают ионизировать иные молекулы газовой среды.
В результате под воздействием электрического поля происходит лавинообразное создание новых электронов и ионов, которые резко увеличивают проводимость электронно-ионного облака. В газовой среде счетчика Гейгера происходит разряд. Количество импульсов, возникающих в течение определенного промежутка времени, прямо пропорционально количеству фиксируемых частиц. Таков в общих чертах принцип работы счетчика Гейгера.
Обратный процесс, в результате которого газовая среда возвращается в исходное состояние, происходит сам собой. Под воздействием галогенов (обычно используется бром или хлор) в данной среде происходит интенсивная рекомбинация зарядов. Процесс этот происходит значительно медленнее, а потому время, необходимое для восстановления чувствительности счетчика Гейгера, – очень важная паспортная характеристика прибора.
Несмотря на то что принцип действия счетчика Гейгера довольно прост, он способен реагировать на ионизирующие излучения самых различных видов. Это α-, β-, γ-, а также рентгеновское, нейтронное и ультрафиолетовое излучения. Все зависит от конструкции прибора. Так, входное окно счетчика Гейгера, способного регистрировать α- и мягкое β-излучения, выполняется из слюды толщиной от 3 до 10 микрон. Для обнаружения рентгеновского излучения его изготавливают из бериллия, а ультрафиолетового – из кварца.
