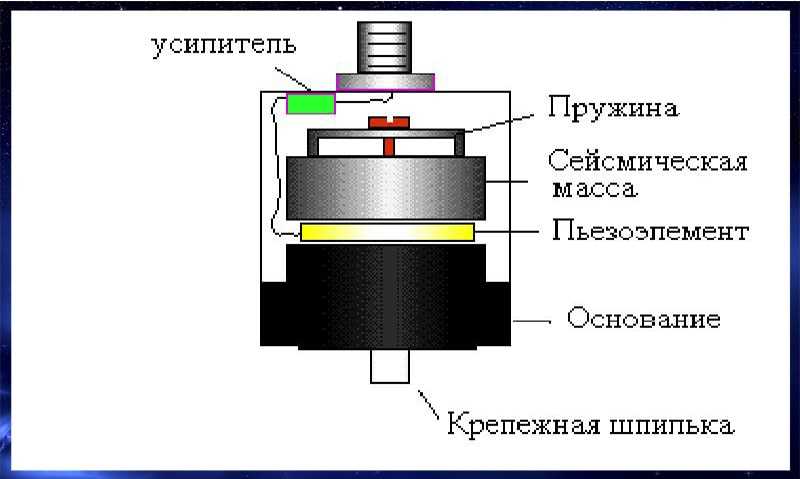

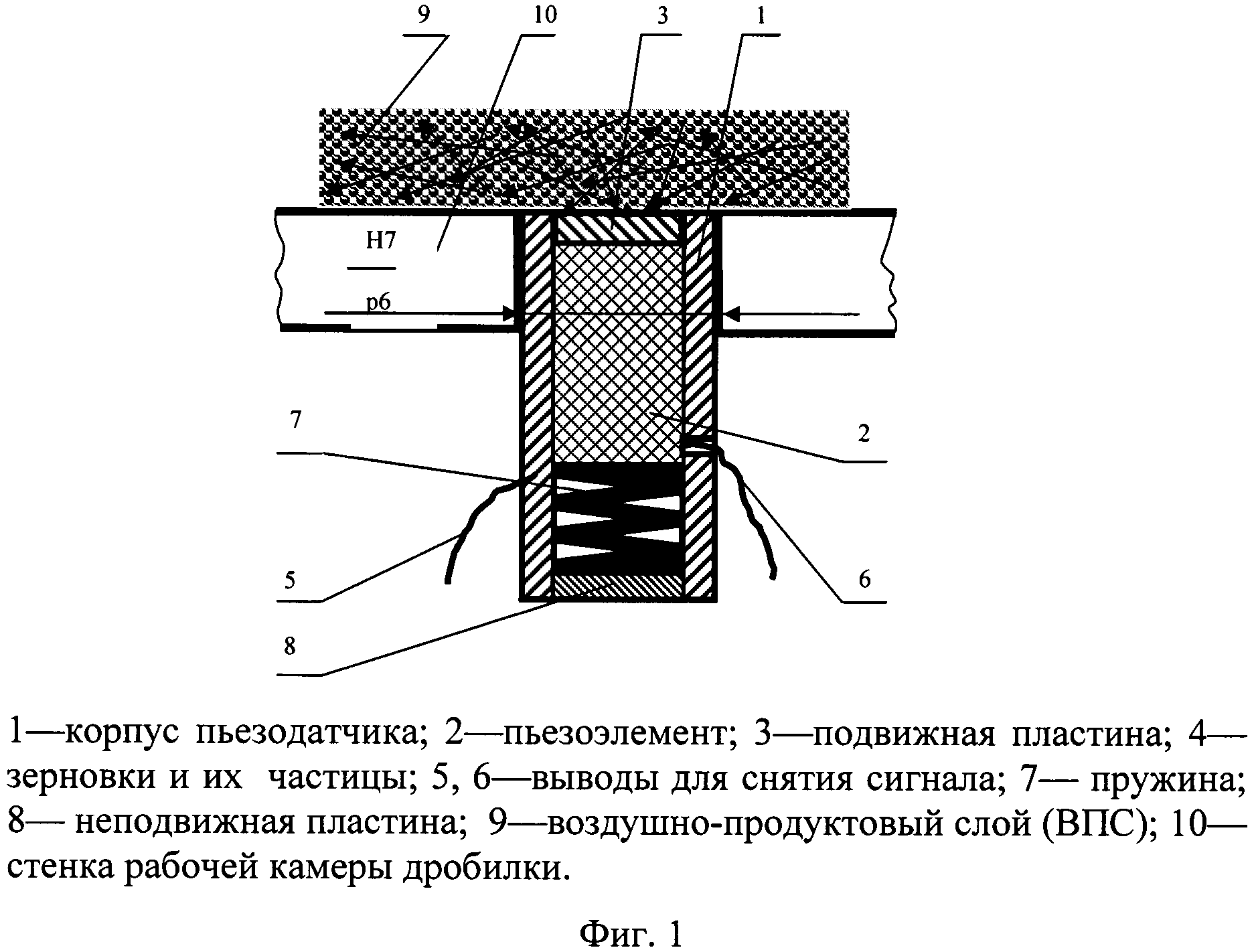

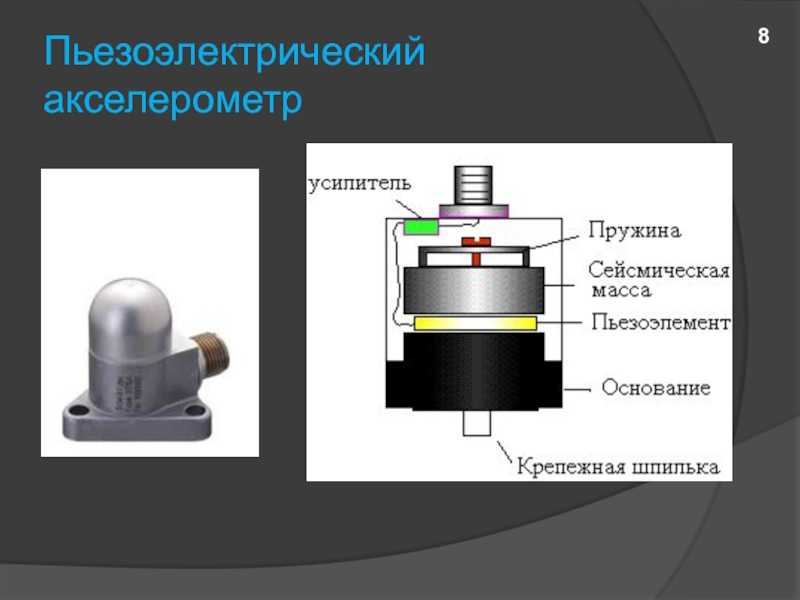

Пьезоэлектрические датчики — универсальные инструменты для измерения различных процессов. Они используются для обеспечения качества , контроля процессов , а также для исследований и разработок во многих отраслях промышленности. Пьер Кюри открыл пьезоэлектрический эффект в 1880 году, но только в 1950-х производители начали использовать пьезоэлектрический эффект в промышленных датчиках. С тех пор этот принцип измерения используется все шире и превратился в зрелую технологию с превосходной внутренней надежностью.

Они успешно используются в различных приложениях, таких как медицинские , аэрокосмические , ядерные приборы, а также в качестве датчика наклона в бытовой электронике или датчика давления в сенсорных панелях мобильных телефонов. В автомобильной промышленности пьезоэлектрические элементы используются для контроля процесса сгорания при разработке двигателей внутреннего сгорания . Датчики либо устанавливаются непосредственно в дополнительные отверстия в головке блока цилиндров, либо свеча зажигания / накаливания оснащается встроенным миниатюрным пьезоэлектрическим датчиком.

Развитие пьезоэлектрической технологии напрямую связано с рядом присущих ей преимуществ. Высокий модуль упругости многих пьезоэлектрических материалов сравним с модулем упругости многих металлов и достигает 10 6 Н / м² . Несмотря на то, что пьезоэлектрические датчики представляют собой электромеханические системы, которые реагируют на сжатие , чувствительные элементы показывают почти нулевой прогиб. Это обеспечивает прочность пьезоэлектрических датчиков, чрезвычайно высокую собственную частоту и отличную линейность в широком диапазоне амплитуд . Кроме того, пьезоэлектрическая технология нечувствительна к электромагнитным полям и излучению , что позволяет проводить измерения в суровых условиях. Некоторые материалы , используемые (особенно галлий фосфат или турмалин ) очень стабильны при высоких температурах, что позволяют датчики , чтобы иметь рабочий диапазон вплоть до 1000 ° C . Турмалин показывает пироэлектричество в дополнение к пьезоэлектрическому эффекту; это способность генерировать электрический сигнал при изменении температуры кристалла. Этот эффект также характерен для пьезокерамических материалов. Gautschi в Piezoelectric Sensorics (2002) предлагает эту сравнительную таблицу характеристик материалов пьезосенсоров по сравнению с другими типами:

Принцип	Чувствительность к деформации [В / µε]	Порог	Отношение диапазона к пороговому значению
Пьезоэлектрический	5.0	0,00001	100 000 000
Пьезорезистивный	0,0001	0,0001	2 500 000
Индуктивный	0,001	0,0005	2 000 000
Емкостный	0,005	0,0001	750 000
Резистивный	0,000005	0,01	50 000

Одним из недостатков пьезоэлектрических датчиков является то, что их нельзя использовать для действительно статических измерений. Статическая сила приводит к возникновению фиксированного заряда на пьезоэлектрическом материале. В обычной считывающей электронике несовершенные изоляционные материалы и снижение внутреннего сопротивления датчика вызывают постоянную потерю электронов и приводят к уменьшению сигнала. Повышенные температуры вызывают дополнительное падение внутреннего сопротивления и чувствительности. Основное влияние на пьезоэлектрический эффект заключается в том, что с увеличением давления и температуры чувствительность снижается из-за образования двойников . В то время как кварцевые датчики необходимо охлаждать во время измерений при температурах выше 300 ° C , особые типы кристаллов, такие как фосфат галлия GaPO4, не демонстрируют образования двойников вплоть до точки плавления самого материала.

Однако неверно, что пьезоэлектрические датчики могут использоваться только для очень быстрых процессов или в условиях окружающей среды. В самом деле, многочисленные пьезоэлектрические приложения производят квазистатических измерений, а также другие приложения работают при температурах выше , чем 500 ° C .

Пьезоэлектрические датчики также могут использоваться для определения ароматов в воздухе путем одновременного измерения резонанса и емкости. Электроника с компьютерным управлением значительно расширяет диапазон потенциальных применений пьезоэлектрических датчиков.

Пьезоэлектрические датчики также встречаются в природе. Коллаген в кости пьезоэлектрический, и некоторые считают, что он действует как датчик биологической силы.

Схема устройства

Принцип работы
заключается в следующем. Сигнал с A1 датчика вибрации поступает на усилитель, который выполнен на VT1, VT2 и управляет тиристором VS1. На базу транзистора VT2 также поступает сигнал от концевых выключателей дверей, капота, багажника. На транзисторах VT3,VT4 собран таймер, который управляет анодом тиристора VS1. В цепи базы VT3 используется конденсатор большой ёмкости C3. Благодаря чему при постановке на охрану надёжно спрятанном тумблером C3 начинает заряжаться через сирену автомобиля и цепь из резисторов R6,R7. В процессе заряда конденсатора VT3,VT4 будут закрыты, следовательно, тиристор VS1 заперт. Благодаря чему схема встаёт под охрану с некоторой задержкой, давая водителю время покинуть авто и закрыть дверь.

По прошествии 20 секунд конденсатор C3 набирает ёмкость, VT3 открывается и включает охрану в работу. Предположим, произошло воздействие на автомобиль или вскрытие какой-либо двери. Тиристор VS1 отпирается, начинает заряжаться C4 через VS1, VT4, R10. Тиристор устроен таким образом, что он остаётся открытым при прохождении постоянного тока. При закрывании двери (прекращении сигналов) тревожная сирена будет извещать владельца о проникновении. Если срабатывание датчиков произошло с появлением владельца, то за время заряда C4 (20 секунд) он отключит замаскированный тумблер. Если этого не сделать, то откроются VT5,VT6, включится реле KV1 , которое в свою очередь подключит сирену. Чтобы не беспокоить соседей и самому не бежать к автомобилю во время ложных срабатываний, как например проезжающий мимо грузовик, в данной автосигнализации реализована функция ограничения времени тревоги. Действует она следующим образом. Когда контакты KV1 замкнуты и ток протекает через R6,R7 , заряжается конденсатор C3. Через небольшое время закроются VT2, VT3, VS1, VT5, VT6 и реле KV1 отключится и снова возьмёт под охрану.

Какие детали
можно использовать для реализации схемы. Требования к ним не критичные. Конденсаторы и резисторы любого типа, желательно малогабаритного. Реле KV1 с рабочим напряжением 12 вольт и током катушки в пределах 100 мА.Силовые контакты реле должны выдерживать ток в 5 А. Но можно снизить до 0,5 А, если применить промежуточное реле.

Датчик вибрации A1 не сложно изготовить самому. Он выполнен в виде катушки со стальным сердечником, от которого на небольшом расстоянии закреплен постоянный магнит на плоской пружине. При малейшем ударе по кузову автомобиля колебания через пружину передадутся на магнит. Тот в свою очередь создаст переменное магнитное поле, которое наведёт ЭДС в катушке. Последняя размером Ø10Χ15 мм мотается на сердечнике Ø3 мм из стали. Для обмотки используют медный провод 0,06…0,07 мм. Магнит с размерами 25Χ10Χ5 мм при помощи клея и ниток нужно закрепить на пружине. В качестве которой можно использовать пружину от будильника. Длина последней выбирается в пределах 60 — 80 мм

В процессе сборки датчика удара следует обратить внимание на то, чтобы магнит мог располагаться как можно ближе к боковой стороне катушки. Готовый датчик вибрации следует располагать в пространстве так, чтобы магнит имел возможность совершать колебания перпендикулярно поверхности земли

Пример реализации

Схема подключения датчика вибрации к ардуино

Вариантом использования вибрационного датчика может стать охранная сигнализация, в которой при ударе о поверхность, с закрепленным на ней устройством, происходит сработка (в данном примере загорится светодиод, присоединенный к пину 13). Для проекта следует подготовить такие детали:

• плату Arduino Uno;

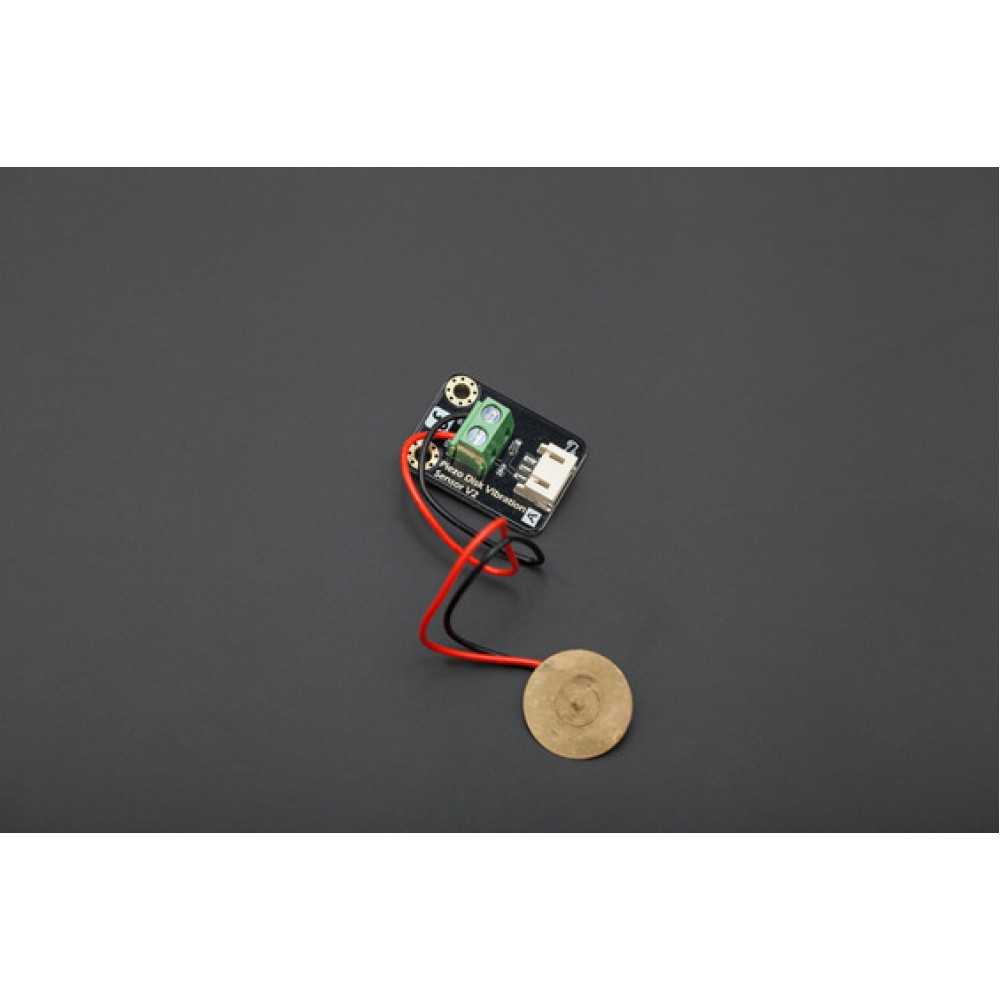

• датчики вибрации 801S или Logo sensors v1.5;
• макетную плату;
• соединительные провода.

Сборка схемы производится согласно рисунку. Цифровой вывод DO соединяем с цифровым пином 2. При наличии вибраций значение сигнала многократно увеличивается и при достижении порогового значения, которое устанавливается потенциометром, на вывод DO подается логическая единица. Мы обрабатываем эту ситуацию, считывая значение функцией digitalRead, после чего подаем с помощью функции 5В на порт 13 и загорается встроенный в плату светодиод.

Пример скетча

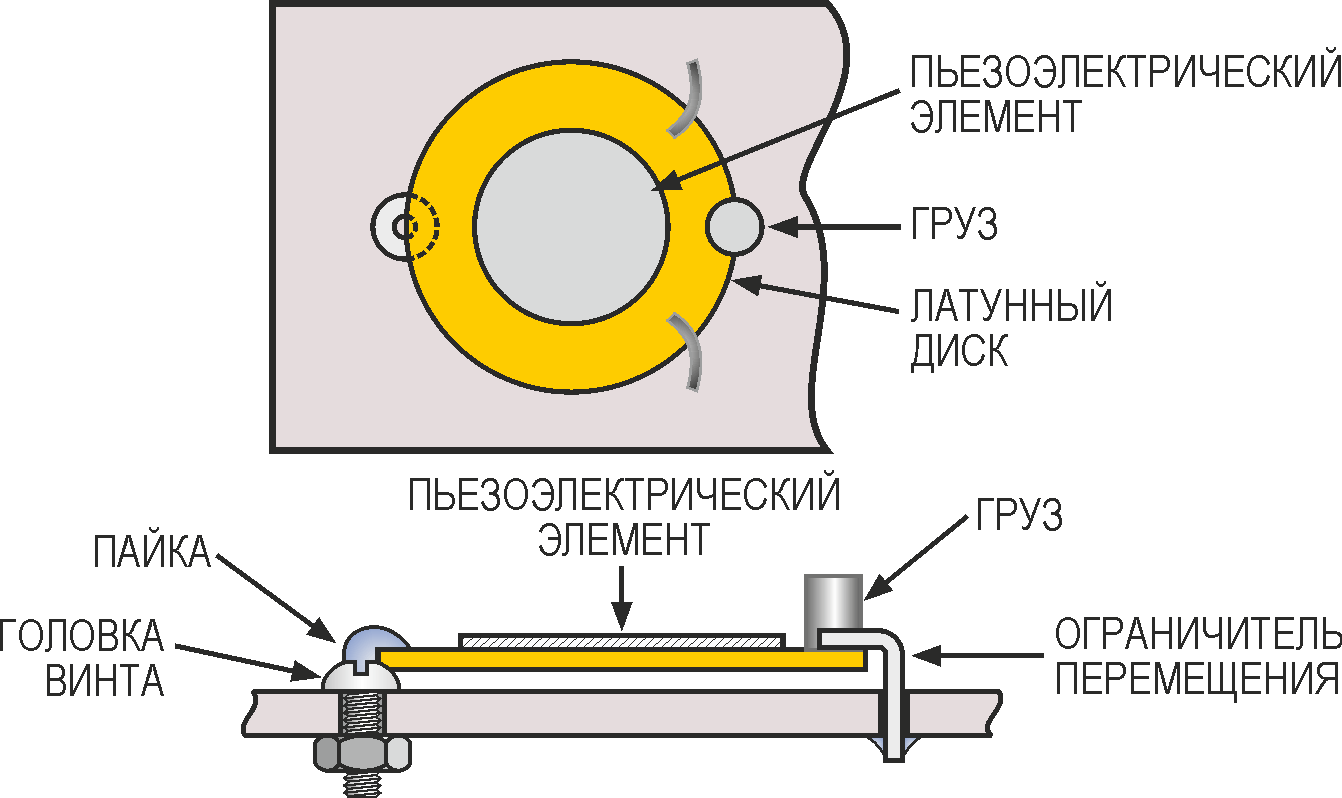

Основой датчика служит пьезоэлемент от звукоизлучателя ЗП-2, ЗП-4 или ЗП-5. Общий вид датчика (сбоку) показан на рис.1,а. Пьезоэлемент 2 одной из обкладок припаян к фолымрованной площадке печатной платы 1. К верхней по рисунку обкладке пьезоэлемента 2 припаивают стойку 4, согнутую в виде буквы Л из упругой стальной проволоки диаметром 0,5 мм. Вид на стойку 4 по стрелке А показан на рис. 1,6. Лапы и седловину стойки нужно заранее облудить.

Консоль 3 выгибают из такой же проволоки и надежно укрепляют на одном из ее концов груз 5 массой 10…15 г из свинца или припоя. После этого консоль припаивают одним концом к плате, а примерно серединой — к седловине стойки 4.

Во избежание отрыва верхней обкладки от пьезоэлемента перед припайкой консоли ее слегка изгибают так, чтобы после установки на место она создавала на пьезоэлементе избыточное прижимающее упругое усилие. Размеры деталей датчика непринципиальны, поэтому на рис.1 не даны. Паять необходимо легкоплавким припоем.

Выводами датчика служат фольговая площадка, к которой припаян пьезоэлемент, и впаянное в плату основание консоли. Плату укрепляют на поверхности,

вибрацию которой надлежит контролировать. При механическом колебании этой поверхности на выводах датчика возникает несколько слабых импульсов длительностью З…15 мс.

Для того чтобы усилить эти импульсы и придать им форму, необходимую для дальнейшей обработки, сигнал с датчика подают на вход усилителя-формирователя (см. схему на рис.2). Операционный уси

литель DA1 работает в режиме максимального усиления, а транзистор VT1 — в режиме переключения. Диод VD1 увеличивает своим напряжением отсечки зону нечувствительности транзистора.

ОУ вместе с диодом и транзистором образуют компаратор напряжения, отличающийся малым энергопотреблением. Порог срабатывания компаратора устанавливают подстроечным резистором R2. Если амплитуда отрицательной полуволны сигнала датчика менее напряжения на резисторе R2, транзистор VT1 остается закрытым, а выходное напряжениеравным нулю.

Механическое возбуждение датчика приводит к появлению на выходе формирователя нескольких прямоугольных импульсов длительностью 3…15 мс, по амплитуде пригодных для прямого введения их в цифровой анализатор, выполненный на микросхемах КМОП. Простейшее подобное устройство, способное выделить полезный сигнал на фоне ложных срабатываний, представляет собой счетчик(001 на рис.2), периодически обнуляемый по входу R импульсами электронных часов или специального генератора. Сигнал тревоги — напряжение высокого уровня — появится на выходе лишь тогда, когда число импульсов на входе счетчика в интервале между двумя соседними обнуляющими импульсами достигнет некоторого числа, устанавливаемого переключателем SA1 (на рис.2 оно установлено равным восьми).

Если не задаваться решением задачи исключения ложных сигналов, то сигнал с коллектора транзистора VT1 можно подавать непосредственно на вход узла формирования сигнала тревоги.

Как показывает опыт, датчик практически не реагирует на акустические сигналы, распространяющиеся в воздушной среде. Чувствительный прежде всего к нормальной составляющей вибраций, он довольно хорошо воспринимает и возмущения, лежащие в плоскости пьезоэле-мента,-очевидно вследствие возникновения реакции в точках крепления стойки. Таким образом, датчик реагирует на вибрации произвольной ориентации. Ток, потребляемый усилителем-формирователем в режиме ожидания при напряжении питания 9 В, не превышает -18 мкА, при 5 В — 10 мкА.
