Соединение резисторов последовательное, параллельное, смешанное. расчет на примере

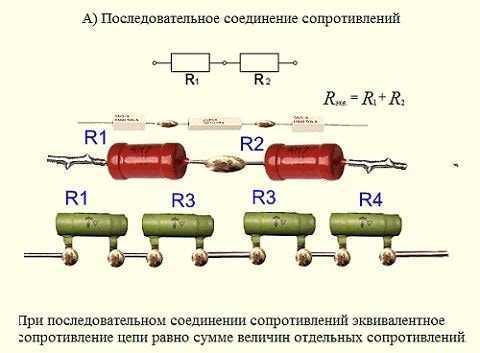

Последовательное соединение резисторов.

Последовательным называют соединение, при котором резисторы следуют друг за другом и образуют электрическую цепь из нескольких элементов, в которой конец одного резистора соединен с началом другого и т.д.

В последовательной цепи электрической ток поочередно протекает по всем резисторам и преодолевает сопротивление каждого из них. При этом ток в этой цепи одинаков. И если последовательно соединить два резистора R1 и R2, их общее (полное) сопротивление Rобщ будет равно сумме их сопротивлений. Это условие справедливо для любого числа резисторов, где:

Например.При соединении двух резисторов с номиналами R1 = 150 Ом и R2 = 330 Ом их общее сопротивление составит Rобщ = 150 + 330 = 480 Ом.

При соединении трех резисторов R1 = 20 кОм, R2 = 68 кОм и R3 = 180 кОм их общее сопротивление составит Rобщ = 20 + 68 + 180 = 268 кОм.

Запомните. Из нескольких соединенных последовательно резисторов их общее сопротивление Rобщ определяет тот, у которого сопротивление больше по отношению к другим резисторам в этой цепи.

Какая мощность тока при последовательном и параллельном соединении

Определение мощности отдельного резистивного элемента производится по формуле

P = U²/R или P = I²R , которую можно вывести из формулы расчета мощности электрической цепи P = UI по закону Ома.

Мощность при параллельном соединении

Рассчитав сопротивление каждого элемента в отдельности, считаем мощность каждого по формуле P = I²R, где

• R – не номинальное сопротивление резистивного элемента, а рассчитанное для данной цепи;
• I – сила тока в цепи.

При параллельном соединении через меньший резистор протекает больший ток – мощность рассеивания на этом резистивном элементе будет больше, чем на остальных.

Мощность при последовательном соединении

Вычислив сопротивление каждого резистивного элемента по отдельности, рассчитываем мощность каждого по формуле P = U²/R, где

• R – рассчитанное нами сопротивление для определенной схемы;
• U – падение напряжения на данном резистивном элементе.

Смешанное подключение

При смешанном подключении в одной схеме сочетаются несколько видов соединений – последовательное, параллельное соединение резисторов и их комбинации. Самую сложную электрическую схему, состоящую из источников питания, диодов, транзисторов, конденсаторов и других радиоэлектронных элементов можно заменить резисторами и источниками напряжения, параметры которых изменяются в каждый момент времени. О параллельном соединении резистора и конденсатора читайте тут.

Смешанная схема делится на фрагменты, ток и напряжение рассчитывается для каждого отдельно в зависимости от того, как они соединены на выбранном сегменте электрической схемы.

Как рассчитать сложные схемы соединения резисторов

Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

Для простоты расчета, сначала сгруппируем резисторы по параллельному и последовательному типу соединения. Резисторы R2 и R3 соединены последовательно (группа 2). Они в свою очередь соединены параллельно с резистором R1 (группа 1).

Последовательное соединение резисторов группы 2 вычисляется как сумма сопротивлений R2 и R3:

В результате мы упрощаем схему в виде двух параллельных резисторов. Теперь общее сопротивление всей схемы можно посчитать следующим образом:

Расчет более сложных соединений резисторов можно выполнить используя законы Кирхгофа.

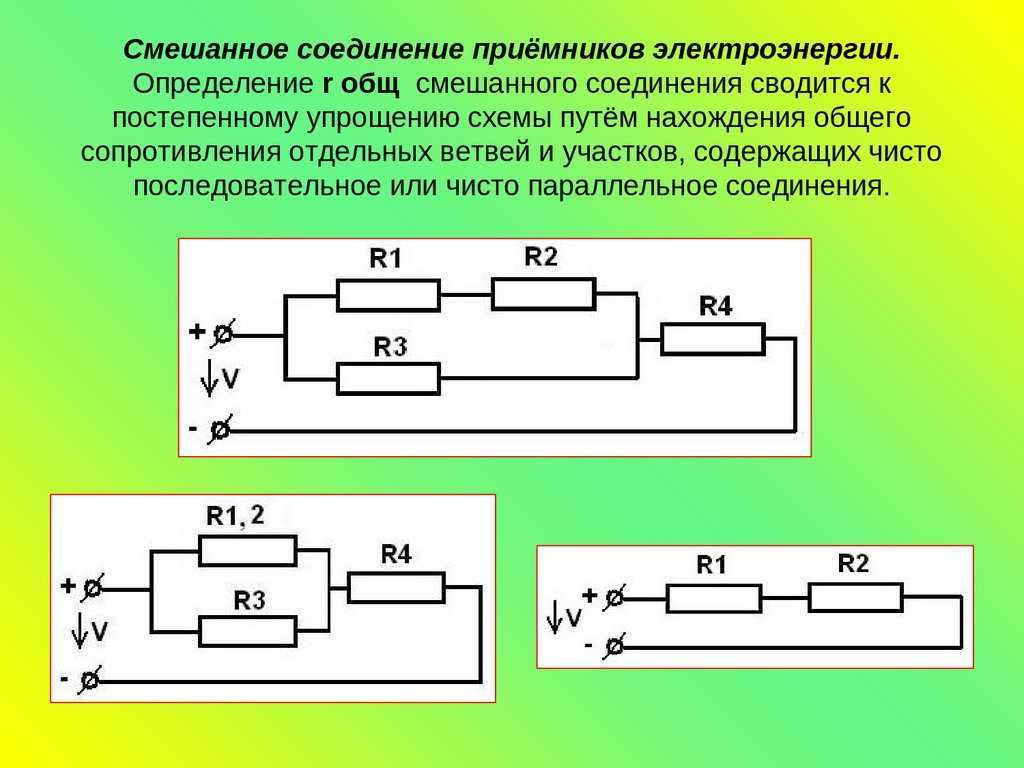

Смешанное соединение резисторов

Смешанное соединение резисторов является комбинацией последовательного и параллельного соединения. Иногда подобную комбинацию называют последовательно-параллельным соединением. На рисунке 4 показан простейший пример смешанного соединения резисторов.

Рисунок 4. Смешанное соединение резисторов.

На этом рисунке видно, что резисторы R2 R3 соединены параллельно, а R1, комбинация R2 R3 и R4 последовательно. Для расчета сопротивления таких соединений, всю цепь разбивают на простейшие участки, из параллельно или последовательно соединенных резисторов. Далее следуют следующему алгоритму:1. Определяют эквивалентное сопротивление участков с параллельным соединением резисторов.2. Если эти участки содержат последовательно соединенные резисторы, то сначала вычисляют их сопротивление.3. После расчета эквивалентных сопротивлений резисторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных сопротивлений.4. Рассчитывают сопротивления полученной схемы.

Пример расчета участка цепи со смешанным соединением резисторов приведен на рисунке 5.

Рисунок 5. Расчет сопротивления участка цепи при смешанном соединении резисторов.

Формула сопротивления при параллельном и последовательном соединении

Течение тока в электрической цепи осуществляется по проводникам, в направлении от источника к потребителям. В большинстве подобных схем используются медные провода и электрические приемники в заданном количестве, обладающие различным сопротивлением.

В зависимости выполняемых задач, в электрических цепях используется последовательное и параллельное соединение проводников. В некоторых случаях могут быть применены оба типа соединений, тогда этот вариант будет называться смешанным.

Каждая схема имеет свои особенности и отличия, поэтому их нужно обязательно заранее учитывать при проектировании цепей, ремонте и обслуживании электрооборудования.

Последовательное соединение проводников

В электротехнике большое значение имеет последовательное и параллельное соединение проводников в электрической цепи. Среди них часто используется схема последовательного соединения проводников предполагающая такое же соединение потребителей. В этом случае включение в цепь выполняется друг за другом в порядке очередности. То есть, начало одного потребителя соединяется с концом другого при помощи проводов, без каких-либо ответвлений.

Свойства такой электрической цепи можно рассмотреть на примере участков цепи с двумя нагрузками. Силу тока, напряжение и сопротивление на каждом из них следует обозначить соответственно, как I1, U1, R1 и I2, U2, R2. В результате, получились соотношения, выражающие зависимость между величинами следующим образом: I = I1 = I2, U = U1 + U2, R = R1 + R2. Полученные данные подтверждаются практическим путем с помощью проведения измерений амперметром и вольтметром соответствующих участков.

Таким образом, последовательное соединение проводников отличается следующими индивидуальными особенностями:

• Сила тока на всех участках цепи будет одинаковой.
• Общее напряжение цепи составляет сумму напряжений на каждом участке.
• Общее сопротивление включает в себя сопротивления каждого отдельного проводника.

Данные соотношения подходят для любого количества проводников, соединенных последовательно. Значение общего сопротивления всегда выше, чем сопротивление любого отдельно взятого проводника. Это связано с увеличением их общей длины при последовательном соединении, что приводит и к росту сопротивления.

Если соединить последовательно одинаковые элементы в количестве n, то получится R = n х R1, где R – общее сопротивление, R1 – сопротивление одного элемента, а n – количество элементов. Напряжение U, наоборот, делится на равные части, каждая из которых в n раз меньше общего значения. Например, если в сеть с напряжением 220 вольт последовательно включаются 10 ламп одинаковой мощности, то напряжение в любой из них составит: U1 = U/10 = 22 вольта.

Проводники, соединенные последовательно, имеют характерную отличительную особенность. Если во время работы отказал хотя-бы один из них, то течение тока прекращается во всей цепи. Наиболее ярким примером является елочная гирлянда, когда одна перегоревшая лампочка в последовательной цепи, приводит к выходу из строя всей системы. Для установления перегоревшей лампочки понадобится проверка всей гирлянды.

Параллельное соединение проводников

В электрических сетях проводники могут соединяться различными способами: последовательно, параллельно и комбинированно. Среди них параллельное соединение это такой вариант, когда проводники в начальных и конечных точках соединяются между собой. Таким образом, начала и концы нагрузок соединяются вместе, а сами нагрузки располагаются параллельно относительно друг друга. В электрической цепи могут содержаться два, три и более проводников, соединенных параллельно.

Если рассматривать последовательное и параллельное соединение, сила тока в последнем варианте может быть исследована с помощью следующей схемы. Берутся две лампы накаливания, обладающие одинаковым сопротивлением и соединенные параллельно. Для контроля к каждой лампочке подключается собственный амперметр. Кроме того, используется еще один амперметр, контролирующий общую силу тока в цепи. Проверочная схема дополняется источником питания и ключом.

После замыкания ключа нужно контролировать показания измерительных приборов. Амперметр на лампе № 1 покажет силу тока I1, а на лампе № 2 – силу тока I2. Общий амперметр показывает значение силы тока, равное сумме токов отдельно взятых, параллельно соединенных цепей: I = I1 + I2. В отличие от последовательного соединения, при перегорании одной из лампочек, другая будет нормально функционировать. Поэтому в домашних электрических сетях используется параллельное подключение приборов.

Упражнения

Упражнение №1

Цепь состоит из двух последовательно соединённых проводников, сопротивление которых $4 \space Ом$ и $6 \space Ом$. Сила тока в цепи равна $0.2 \space А$. Найдите напряжение на каждом из проводников и общее напряжение.

Дано:$R_1 = 4 \space Ом$$R_2 = 6 \space Ом$

$I = 0.2 \space А$

$U_1 — ?$$U_2 — ?$$U — ?$

Показать решение и ответ

Скрыть

Решение:

Используя закон Ома для участка цепи,  мы рассчитаем значения напряжения на концах первого и второго проводников. Сила тока на всех участках цепи одинакова.

Напряжение на концах первого проводника:$I = \frac{U_1}{R_1}$,$U_1 = IR_1$,$U_1 = 0.2 \space А \cdot 4 \space Ом = 0.8 \space В$.

Напряжение на концах второго проводника:$I = \frac{U_2}{R_2}$,$U_2 = IR_2$,$U_2 = 0.2 \space А \cdot 6 \space Ом = 1.2 \space В$.

Общее напряжение будет равно сумме напряжений на концах каждого проводника:$U = U_1 + U_2$,$U = 0.8 \space В + 1.2 \space В = 2 \space В$.

Ответ: $U_1 = 0.8 \space В$, $U_2 = 1.2 \space В$, $U = 2 \space В$.

Упражнение №2

Для электропоездов применяют напряжение, равное $3000 \space В$. Как можно использовать для освещения вагонов лампы, рассчитанные на напряжение $50 \space В$ каждая?

Такие лампы можно соединить последовательно в одну цепь. Главное, чтобы их суммарное напряжение не превышало общее. Рассчитаем количество таких ламп, которое мы можем включить в цепь.

Дано:$U = 3000 \space В$$U_1 = 50 \space В$

$n — ?$

Показать решение и ответ

Скрыть

Решение:

Все лампы будут иметь одинаковое напряжение в $50 \space В$. Напряжение на всей цепи равно сумме напряжений на каждой лампе. Тогда:$n = \frac{U}{U_1}$,$n = \frac{3000 \space В}{50 \space} = 60$.

Получается, что в таком электропоезде мы можем разместить 60 ламп для освещения вагонов, соединив их последовательно.

Ответ: при последовательном соединении мы можем использовать $n = 60$ ламп.

Упражнение №3

Две одинаковые лампы, рассчитанные на $220 \space В$ каждая, соединены последовательно и включены в сеть с напряжением $220 \space В$. Под каким напряжением будет находиться каждая лампа?

Дано:

$U = 220 \space В$

$U_1 — ?$$U_2 — ?$

Показать решение и ответ

Скрыть

Решение:

Лампы соединены последовательно. Значит, $U = U_1 + U_2$.

Если лампы одинаковые, то они имеют одинаковые сопротивления $R$. Сила тока тоже одинакова в каждой лампе. Из этого мы можем сделать вывод, что напряжение на лампах будет одинаковым:$U_1 = IR$, $U_2 = IR$, $U_1 = U_2$.

Тогда мы можем записать следующее:$U = U_1 + U_2 = 2U_1$.

Рассчитаем напряжение на одной лампе:$U_1 = U_2 =  \frac{U}{2}$,

$U_1 = U_2  = \frac{220 \space В}{2} = 110 \space В$.

Ответ: $U_1 = U_2 = 110 \space В$.

Упражнение №4

Электрическая цепь состоит из источника тока — батареи аккумуляторов, создающей в цепи напряжение, равное $6 \space В$, лампочки от карманного фонаря с сопротивлением в $13.5 \space Ом$, двух спиралей c сопротивлением $3 \space Ом$ и $2 \space Ом$, ключа и соединительных проводов. Все детали цепи соединены последовательно. Начертите схему цепи. Определите силу тока в цепи, напряжение на концах каждого из потребителей тока.

Схема такой цепи изображена на рисунке 5.

Рисунок 5. Схема электрической цепи к упражнению №4

Дано:$U = 6 \space В$$R_1 = 13.5 \space Ом$$R_2 = 3 \space Ом$$R_3 = 2 \space Ом$

$I — ?$$U_1 — ?$$U_2 — ?$$U_3 — ?$

Показать решение и ответ

Скрыть

Решение:

Сначала рассчитаем общее сопротивление на всей цепи:$R = R_1 + R_2 + R_3$,$R = 13.5 \space Ом + 3 \space Ом + 2 \space Ом = 18.5 \space Ом$.

Теперь используем закон Ома для того, чтобы рассчитать силу тока в цепи:$I = \frac{U}{R}$,$I = \frac{6 \space В}{18.5 \space Ом} \approx 0.32 \space А$.

Сила тока на каждом участке цепи при последовательном соединении элементов будет одинакова. Теперь мы будем использовать закон Ома отдельно для каждого проводника.

Рассчитаем напряжение на лампочке от карманного фонаря:$U_1 = IR_1$,$U_1 = 0.32 \space А \cdot 13.5 \space Ом \approx 4.3 \space В$.

Рассчитаем напряжение на первой спирали:$U_2 = IR_2$,$U_2 = 0.32 \space А \cdot 3 \space Ом \approx 1 \space В$.

Рассчитаем напряжение на второй спирали:$U_3 = IR_3$,$U_3 = 0.32 \space А \cdot 2 \space Ом \approx 0.6 \space В$.

Ответ: $I \approx 0.32 \space А$, $U_1 \approx 4.3 \space В$, $U_2 \approx 1 \space В$, $U_3 \approx 0.6 \space В$.

Последовательное соединение

Последовательная схема подключения предполагает расположение резисторов в схеме таким образом, что конец первого элемента соединяется с началом второго, а конец второго – с началом третьего и т.д. То есть все резисторы поочередно следуют друг за другом. Сила тока при последовательном соединении будет одинаковой в каждом элементе. В виде формулы это выглядит следующим образом: Iобщ = I1 = I2, где Iобщ является общим током цепи, I1 и I2 – соответствуют токам 1-го и 2-го резистора.

В соответствии с законом Ома, напряжение источника питания будет равно сумме падений напряжения на каждом резисторе: Uобщ = U1 + U2 = I1r1 + I2r2, в которой Uобщ – напряжение источника электроэнергии или самой сети; U1 и U2 – значение падений напряжения на 1-м и 2-м резисторах; r1 и r2 – сопротивления 1-го и 2-го резисторов. Поскольку токи на любом участке цепи имеют одинаковое значение, формула приобретает вид: Uобщ = I(r1 + r2).

Таким образом, можно сделать вывод, что при последовательной схеме включения резисторов, электрический ток, протекающий через каждый из них равен общему значению тока во всей цепи. Напряжение на каждом резисторе будет разное, однако их общая сумма составит значение, равное общему напряжению всей электрической цепи. Общее сопротивление цепи также будет равно сумме сопротивлений каждого резистора, включенного в эту цепь.

Примеры применения параллельного соединения резисторов

Параллельное соединение проводников

Последовательное соединение

При данном типе подключения проводники монтируются один за другим. В результате конец первого является началом второго и т. д. Особенность такого соединения заключается в отсутствии разветвлений. Со свойствами созданной этим способом электроцепи можно познакомиться на примере схемы с двумя потребителями, выключателем и источником питания. Последовательное подсоединение проводников обладает несколькими особенностями:

• сила тока при последовательном соединении одинакова в любом потребителе;
• общее напряжение соответствует сумме напряжений на всех нагрузках;
• сопротивление электроцепи составляют показатели сопротивления каждого потребителя.

Этот тип подключения предполагает возможность использования любого числа нагрузок. На этапе конструирования цепи следует помнить, что показатель общего сопротивления обязательно будет превышать уровень сопротивления отдельного участка. Этот факт объясняется увеличением длины проводов. В результате можно получить формулу для определения сопротивления всей цепи: R = R * n. В ней n равно числу проводников.

Также в процессе конструирования электроцепей важно помнить еще об одной важнейшей особенности последовательного подсоединения. Если в процессе работы выходит из строя даже один проводник, то ток не сможет проходить по всей схеме

Отличным примером, иллюстрирующим это свойство, будет ёлочная гирлянда. Достаточно сгореть одной лампе, и вся конструкция перестанет функционировать. Чтобы обнаружить вышедший из строя элемент, придется проверить всю гирлянду.

Параллельное соединение резисторов — онлайн калькулятор

Чтобы быстро вычислить общее сопротивление двух и более резисторов, соединенных параллельно, вы можете воспользоваться следующим онлайн калькулятором:

Параллельное соединение резисторов — одно из двух видов электрических соединений, когда оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов. Зачастую резисторы соединяют последовательно или параллельно для того, чтобы создать более сложные электронные схемы.

Схема параллельного соединения резисторов показан на рисунке ниже. При параллельном соединении резисторов, напряжение на всех резисторах будет одинаковым, а протекающий через них ток будет пропорционален их сопротивлению:

4.3. Параллельное соединение. Опыт №2

На стенде собрана цепь по схеме рис. 4.2.

Рис. 4.2. Схема проведения опыта №2

1. Рукоятку соответствующего параллельному соединению
ЛАТРа установите в нулевое положение, потенциометр  полностью
введен.

2. Нажмите на кнопку подачи постоянного напряжения
соответствующего источника питания.

3. Установите напряжение  В
и снимите показания всех приборов.

4. Данные занесите в таблицу 4.2.

Примечание: ;
.

Таблица 4.2

Измерено	Вычислено
, В	, А	, А	, А	, Ом	, Ом	, Ом	, Вт	, Вт	, Вт

5. Не меняя напряжение источника питания  В,
нужно полностью вывести потенциометр .
Результаты всех приборов занесите таблицу 4.2.

6. Рассчитайте величины, входящие в таблицу 4.2.

Особенности применения

Каждый из методов подключения нагрузки нашел свое применение в быту и промышленности. Параллельный способ целесообразно использовать в ситуации, когда электроприбор требуется целенаправленно отключать. Примером здесь может стать электрический звонок, соединенный последовательно с источником питания и кнопкой. В соответствии с этим же принципом работает и ручной фонарик, состоящий из светодиода, ключа и батарейки.

Однако последовательное включение приборов не всегда позволяет решить поставленные задачи. В каждой квартире присутствует большое количество осветительных приборов. Если все их соединить последовательно, то они будут включаться и отключаться одновременно, что требуется крайне редко. Именно люстры принято подключать параллельно. В результате у потребителя появится возможность активировать нужное в данный момент количество ламп. Благодаря этому, достигается требуемая освещенность помещения и экономится электрическая энергия.

В быту чаще всего используется смешенное подключение нагрузок. Этот вид подсоединения проводников является сочетанием параллельного и последовательного соединения

При этом на стадии проектирования электросети крайне важно учитывать все преимущества и недостатки каждого типа подсоединения. Для определения необходимых показателей общую цепь следует разделить на простые участки, а полученные результаты затем суммируются.

Закон Ома для участка цепи. Закон Джоуля — Ленца. Работа и мощность электрического тока. Виды соединения проводников.

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого участка.

Выполняется для металлов и электролитов.

Закон Джоуля — Ленца.

Дж. Джоуль (1841—1843) Э. X. Ленц (1842—1843) независимо друг от друга экспери­ментально установили

В электрической цепи происходит преобразование энергии упорядоченного движения заряженных частиц в тепловую. Согласно з-ну сохранения энергии работа тока равна количеству выделившегося тепла.

Количество теплоты, выделившееся при прохождении электрического тока по проводнику, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени, в течение которого шел ток:

Работа и мощность электрического тока.

Работа электрического тока:

Мощность электрического тока (работа в единицу времени):

В электричестве иногда применяется внесистемная единица работы — кВт . ч (киловатт-час).

1 кВт . ч = 3,6 . 10 6 Дж.

Виды соединения проводников.

Последовательное соединение.

1. Сила тока во всех последовательно соединенных участках цепи одинакова:

I₁=I₂=I₃=. =I_n=.

2. Напряжение в цепи, состоящей из нескольких последовательно соединенных участков, равно сумме напряжений на каждом участке:

U=U₁+U₂+. +U_n+.

3. Сопротивление цепи, состоящей из нескольких последовательно соединенных участков, равно сумме сопротивлений каждого участка:

R=R₁+R₂+. +R_n+.

Если все сопротивления в цепи одинаковы, то:

R=R₁ . N

При последовательном соединении общее сопротивление увеличивается (больше большего).

Параллельное соединение.

1. Сила тока в неразветвленном участке цепи равна сумме сил токов во всех параллельно соединенных участках.

2. Напряжение на всех параллельно соединенных участках цепи одинаково:

U₁=U₂=U₃=. =U_n=.

3. При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению):

Если все сопротивления в цепи одинаковы, то:

При параллельном соединении общее сопротивление уменьшается (меньше меньшего).

4. Работа электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме работ на отдельных участках:

5. Мощность электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме мощностей на отдельных участках:

P=P₁+P₂+. +P_n+.

6. Т.к. силы тока во всех участках одинаковы, то: U₁:U₂. U_n. = R₁:R₂. R_n.

Для двух резисторов: — чем больше сопротивление, тем больше напряжение.

4. Работа электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме работ на отдельных участках:

A=A₁+A₂+. +A_n+.

т.к. .

5. Мощность электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме мощностей на отдельных участках:

P=P₁+P₂+. +P_n+.

6. Т.к. напряжения на всех участках одинаковы, то:

Для двух резисторов: — чем больше сопротивление, тем меньше сила тока.

Как определить величину эквивалентного сопротивления при последовательном соединении резисторов

Для последовательного соединения эквивалентное сопротивление равно сумме сопротивлений резисторов, включенных в группу, для расчета применяется формула Rэкв = R₁+R₂+…+Rn.

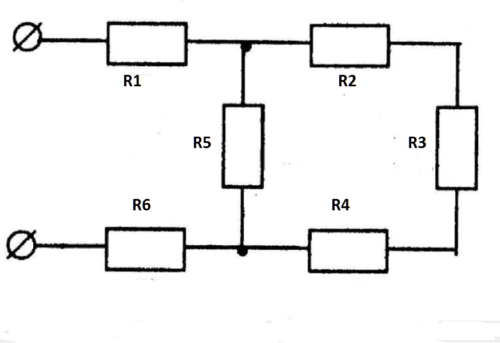

Например: Нужно посчитать эквивалентное сопротивление данной схемы.

Решение задачи производится путем разделения резистивных элементов на системные группы.

Выделяем первую группу из последовательно соединенных элементов – R₂, R₃, R₄.

Считаем сопротивление Rобщ₁ = R₂+R₃+R₄.

Выделяем вторую группу из последовательных элементов R₁, R₅, R₆.

Считаем сопротивление Rобщ₂ = R₁+R₅+R₆.

Получаем величину двух эквивалентных сопротивлений Rобщ₁ и Rобщ₂, соединенных параллельно.

Делаем расчет всей схемы Rэкв= Rобщ₁× Rобш₂/ (Rобщ₁+ Rобщ₂).

Зная способы соединения и формулы расчета можно рассчитать любую сложную схему соединения резистивных элементов, однако существует множество онлайн калькуляторов, которые сделают это быстрей человека, достаточно только ввести нужные параметры компонентов схемы.
