Стандарты маркировки резисторов по сопротивлению и мощности: описание и расшифровка

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Стандартная цветовая маркировка резисторов

Для всех типов постоянных резисторов с гибкими выводами применяются системы маркировки с 3, 4, 5, и 6 цветными кольцами.

Цветная маркировка с 3-мя полосками

Эта система маркировки используется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми двумя полосами маркируется сопротивление, третья полоса указывает показатель десятичного множителя.

В соответствии с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом

R = (10D1 + D2) * 10E

Принцип работы симистора позволяет использовать обратную связь. Такое действие можно сравнить с работой двери в метро. Именно этой особенностью и объясняется широкое применение регулятора мощности на симисторе в различных схемах регулирования.

Прежде, чем приниматься за изготовление простейшего импульсного питающего устройства, необходимо ознакомиться с его принципиальными схемами. Практические рекомендации по выбору основных элементов для сборки можно изучить здесь.

Для показанного резистора величина сопротивления:

D1 (красное кольцо) = 2

D2 (красное кольцо) = 2

E (зеленое кольцо) = 5

R = (20+2)*105 = 2200000 Ом = 2.2 Мом

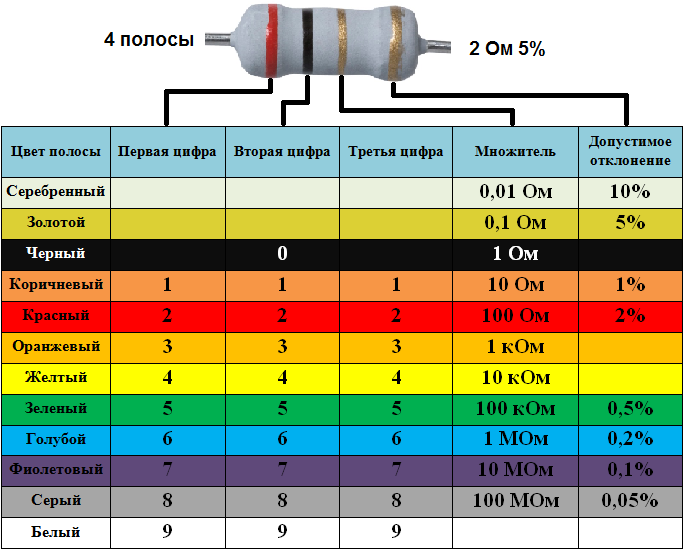

Маркировка 4-мя цветными кольцами

Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с кодировкой тремя кольцами первые два используются для указания номинала, третье – величины показателя десятичного множителя. Четвертое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 применяются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).

R = (10D1 + D2) * 10E ± S

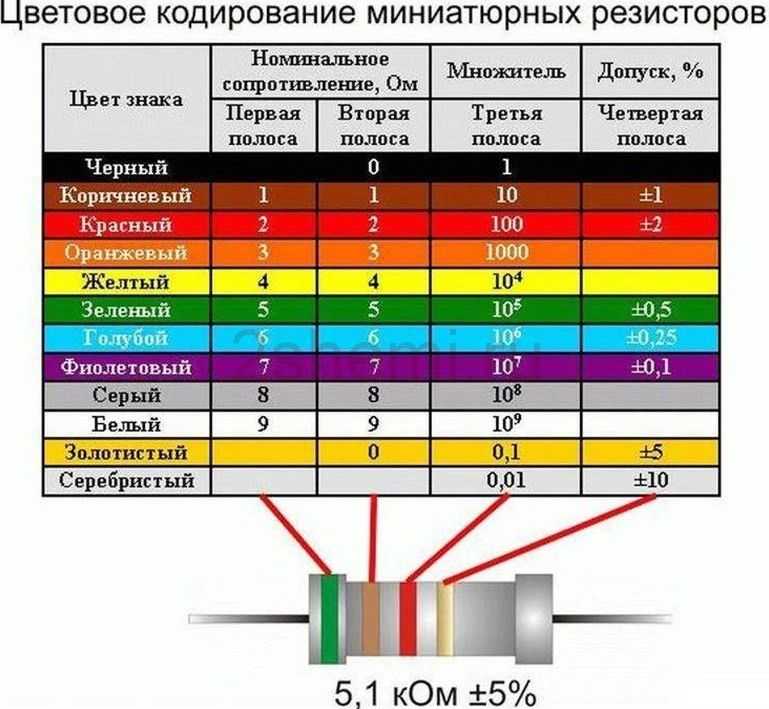

Номинал приведенного на рисунке резистора:

R = (50+1)*102=5100Ом = 5.1Ком ± 5%.

Цветная маркировка 5-ю полосками

Для маркировки резисторов с допусками менее 5%, номинал которых содержит 3 значащих цифры, используют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается неизменным – первые 3 полосы обозначают цифры номинального ряда, четвертая – величину десятичного множителя, пятая – допуск.

R = (100D1 + 10D2 + D3) * 10E ± S

Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), а также прецизионных резисторов сведены в таблицу:
Использование универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:

R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%

Использование 6-ти цветных колец для маркировки резисторов

Кроме номинала и допуска в цветной маркировке резисторов может быть приведен такой важный параметр, как ТКС.

ТКС — температурный коэффициент сопротивления, показывает максимальное значение, на которое может измениться сопротивление резистора при изменении температуры на 1 градус. Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные доли номинала резистора.

Для организации домашнего освещения наиболее популярным вариантом выключателя стал двухклавишный. Это объясняется его широким спектром применения и высоким уровнем экономии ресурсов, как материальных, так и энергетических. Чтобы правильно подключить двухклавишный выключатель света, не потребуется особых знаний, достаточно хорошо подготовиться и придерживаться схемы установки.

Микроволновка — самый распространенный бытовой электроприбор в каждом доме. При возникновении поломок, совсем не обязательно нести её в сервисный центр, а вполне возможно сделать ремонт в домашних условиях, предварительно изучив устройство и принцип работы СВЧ-печи.
Таблица соответствия цветов маркировочных колец и величин ТКС приведена ниже.
Пример цветной маркировки резисторов с использованием шести колец показан ниже. При использовании такой системы обозначений считывание номинала и допуска ничем не отличается от случая пятизначной цветной маркировки. Шестая полоса показывает ТКС резистора.

R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)

Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:

R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)

Шестое цветное кольцо маркировки может быть использовано для отображения информации о надежности резистора. В этом случае ширина шестого кольца должна превосходить все остальные в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице

Примеры чтения по цветной маркировке

Пример для общего понимания цветовой маркировки

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Как маркируются резисторы

Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.

В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.

Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

• три цифры;
• четыре цифры;
• три цифры и буква.

Несколько примеров того, как надо высчитывать номинал SMD резистора

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

• 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
• 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
• 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
• 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

• 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
• 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
• 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Онлайн-калькулятор

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

1. Стандартной 4 или 5 цветной маркировке.
2. Фирменной маркировке Philips различных видов сопротивлений.
3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
4. Обычной кодовой маркировке.
5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.

Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее. Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:

Коричневый

Оранжевый

Фиолетовый

Серебряный

Отсутствует

±
20%
10%
5%
2%
1%
0.5%
0.25%
0.1%

Помимо этого для расшифровки может быть использована таблица:

Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.

Внимание!
Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал

Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.

Согласно таблице по цвету определяют числа и множители.

• 4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
• 5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.

• К цветовой маркировке резисторов из 6 полос
  добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.

Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.

Чтобы определить номинал вам нужно пройти три шага:

1. Посмотреть на резистор и найти, откуда у него начинается маркировка.
2. Ввести данные в онлайн калькулятор и указать класс точности.
3. Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

Как пользоваться онлайн калькулятором для резисторов?

На самом деле, пользоваться им совсем легко. Простое выполнение следующих двух шагов позволит вам произвести расчет.

Действие 1. Сначала мы подсчитываем, сколько цветных полос на резисторе мы хотим вычислить. Это число дает нам номер полосы резистора. Поскольку больше всего встречаются приборы с 4-мя полосами, то калькулятор незамедлительно выдает окно для подсчета сопротивления с его данными. А вот в случае, когда номер диапазона нашего резистора равен пяти или шести, мы меняем номер диапазона в разделе выбора диапазона.

Действие 2. Когда мы выбираем необходимое значение полосок, все, что нам нужно сделать, это нажать на нужный нам цвет, который мы видим на резисторе (из раскрывающихся меню под символом резистора в правильном порядке).

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный
, желтый
, черный, оранжевый
, золотистый

1. Красный – 2
2. Желтый – 4
3. Черный – 0
4. оранжевый – 1000 (1к)
5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

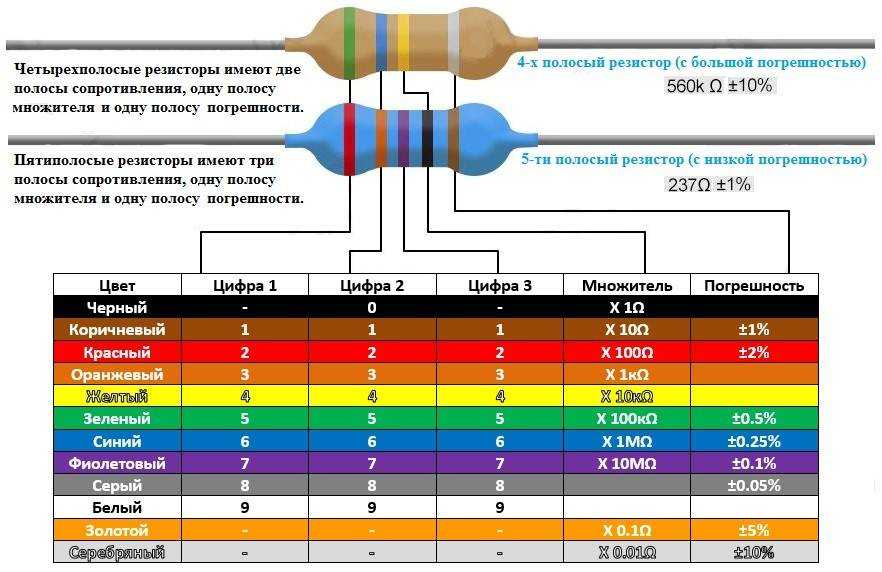

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

1. https://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
2. https://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
3. https://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

• E48 (2%) — красный;
• E96 (1%) — коричневый;
• E192 (0,5%) — зеленый;
• 0,25% — синий;
• 0,1% — фиолетовый;
• 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

1. Коричневый цвет — 100 ppm/OC.
2. Красный — 50 ppm/OC.
3. Желтый — 25 ppm/OC.
4. Оранжевый — 15 ppm/OC.
5. Синий — 10 ppm/OC.
6. Фиолетовый — 5 ppm/OC.
7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Цветовые обозначения в этом случае следующие:

1. Коричневый цвет — до 1 процента отказов.
2. Красный цвет — не более 0,1% отказов.
3. Оранжевый цвет — не более 0,01% отказов.
4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Таблица связи между “цветовой гаммой” и ключевыми понятиями

Расцветка на полосе резистора	Показатель валентности	Множитель	Показатель толерантности	Значение температурного коэффициента *
Бесцветная	не существует	отсутствует	диапазон 20 процентов	неопределенно
Серебряная	не существует	10 в степени -2	диапазон 10 процентов	неопределенно
Золотая	не существует	10 в степени -1	диапазон 5 процентов	неопределенно
Черная	ноль	единица	неизвестно	200/1000000
Коричневая	один	десять	диапазон 1 процент	100/1000000
Красная	два	сто	диапазон 2 процента	50/1000000
Оранжевая	три	10 в степени 3	неизвестно	15/1000000
Желтая	четыре	10 в степени 4	неизвестно	25/1000000
Зеленая	пять	10 в степени 5	диапазон полпроцента	неопределенно
Синяя	шесть	10 в степени 6	диапазон 0,25 процентов	10/1000000
Фиолетовая	семь	10 в степени 7	диапазон 0,1 процентов	5/1000000
Серая	восемь	10 в степени 8	диапазон 0,05 процентов	1/1000000
Белая	девять	10 в степени 9	неизвестно	неопределенно

Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

• наносится очень просто;
• легко читаема;
• содержит всю требуемую информацию о номинальных параметрах;
• остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

• 3 – погрешность 20%;
• 4 – 5-10%;
• 5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Пример:

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

• коричневая,
• черная,
• красная,
• серебристая.

Напоминаем, читать полосы надо слева направо, а единица измерения Ом.

Расшифровка:

1. Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
2. Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
3. Красная – множитель, равен 100.
4. Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.
