Переходник com

Как подключить com порт

1. Ожидать уровня «0» сигнала приема (RXD в случае хоста, TXD в случае устройства).
2. Отсчитать половину длительности бита и проверить, что уровень сигнала все еще «0»
3. Отсчитать полную длительность бита и текущий уровень сигнала записать в младший бит данных (бит 0)
4. Повторить предыдущий пункт для всех остальных битов данных
5. Отсчитать полную длительность бита и текущий уровень сигнала использовать для проверки правильности приема с помощью контроля четности (см. далее)
6. Отсчитать полную длительность бита и убедиться, что текущий уровень сигнала «1».
7. Вернуться к ожиданию начала следующего байта данных (шаг 1)

Привет ребята

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – WhtBrown. 6 – Ground R-Y (Pr) – WhtRed. 7 – Ground Y – WhtGreen. 8 – Ground B-Y (Pb) – WhtBlue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Распиновки кабелей RS-232

Рассмотрим стандартные и не очень распиновки кабелей.

Условные обозначения:

• F — «мама»;
• M — «папа»;
• «-» — соединение;
• «х» — нет соединения;
• «+» — линии объединяются.

DTE 9 F DCE 9 M

Применяется для соединения таких устройств как компьютер и модем.

Соединение прямое:

• 1 — 1
• 2 — 2
• 3 — 3
• 9 — 9

Примечание:
Экраны соединяются.

DTE 9 F DTE 9 F (Null-modem 9)

Применяется для соединения таких устройств как компьютер и компьютер.

Соединение:

• 1+7- 8
• 2 — 3
• 3 — 2
• 4 — 6
• 5 — 5
• 6 — 4
• 7+1 — 8
• 8 — 1+7

Примечание:
1 и 7 контакты на разъемах соединены между собой. 9 не используется. Экраны соединяются.

DTE 25 F DCE 9 M

Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и 9-пиновая мышь (или модем).

Соединение:

• 2 — 3
• 3 — 2
• 4 — 7
• 5 — 8
• 6 — 6
• 7 — 5
• 8 — 1
• 20 — 4
• 22 – 9

Примечание:

DTE 9 F DCE 25 M

Применяется для соединения таких устройств как компьютер (9-пиновый разъем) и 25-пиновая мышь (или модем).

Соединение:

• 1 — 8
• 2 — 3
• 3 — 2
• 4 — 20
• 5 — 7
• 6 — 6
• 7 — 4
• 8 — 5
• 9 — 22

Примечание:
Остальные не используются. Экраны соединяются.

DTE 25 F DCE 25 M

Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и 25-пиновая мышь (или модем).

Соединение прямое:

• 1 — 1
• 2 — 2
• 3 — 3
• 4 — 4
• 24 — 24
• 25 – 25

Примечание:
Экраны соединяются.

DTE 25 F DTE 25 F (Null-modem Универсальный 25)

Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и компьютер (25-пиновый разъем).

Соединение:

• 1 — 1
• 2 — 3
• 3 — 2
• 4 — 5
• 5 — 4
• 6+8 — 20
• 7 — 7
• 20 — 6+8

Примечание:
Остальные не используются. Экраны соединяются.

Заглушка на COM-порт 9 pin F

Соединение:

1+6+4

Примечание:
Остальные не используются.

Заглушка на COM-порт 25 pin F

Применяется для тестирования коммуникационных приложений.

Соединение:

6+8+20

Примечание:
Остальные не используются.

Переходник USB-COM своими руками

Сейчас мы рассмотрим, как сделать переходник USB-COM, который будет работать с сигналами RX и TX. С другими типами модемных сигналов работать не получится, но этого вполне достаточно для подключения стандартного оборудования. Чтобы перейти к сборке, вам необходимо будет приобрести такие детали:

• Два конденсатора на 10 нФ и один на 1 мкФ.
• Два резистора на 27 Ом и один на 1,5 КОм.
• Разъем mini-USB и DB-9 по одной штуке.
• Кварц 12.00 МГц.
• PL2303HX.
• Фольгированный текстолит для платы 48*22 мм.

После покупки этих деталей можно переходить непосредственно к сборке. Сначала нам необходимо будет рассмотреть схему USB-COM-переходника (изображение можете увидеть ниже).

Проверка

Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.

В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.

Преобразователи интерфейса RS-232

Конвертер RS-232 в TTL

При разработке различного рода электронных устройств с использованием микроконтроллеров очень часто оказывается полезной возможность подключения их к персональному компьютеру через последовательный порт. Однако напрямую это сделать невозможно, поскольку по стандарту RS-232 сигнал передается уровнями -3…-15 В (логическая ) и +3..+15В (логический ).

Для преобразования уровней RS-232 в стандартные логические уровни TTL обычно используют специальные микросхемы преобразователей. Однако далеко не всегда имеет смысл закладывать преобразователь уровней в схему проектируемого устройства, поскольку часто бывает так, что связь с компьютером нужна только на этапе изготовления и отладки устройства, а для конечного изделия в ней нет никакой необходимости.

В данной теме рассмотрим подборку нескольких радиолюбительских схем, позволяющих собрать переходник USB COM, который часто используется в измерительной и медицинской техники. Устаревший, но все еще актуальный последовательный порт RS-232, он же COM-порт, используется для обмена информацией между компьютером и устройством. Последовательным он назван потому, т.к обмен данными идет бит за битом по одному.

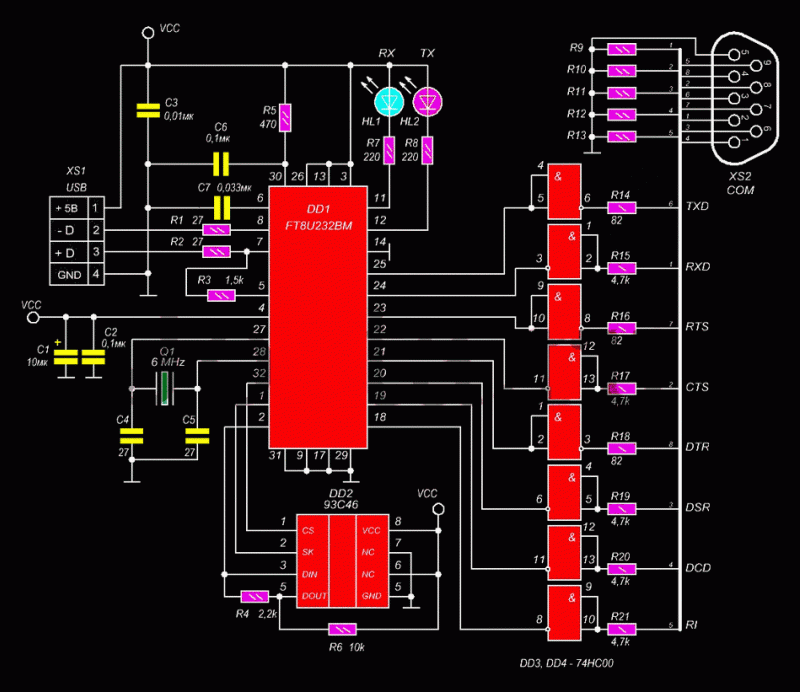

Переходник USB COM на FT8U232BM

Основа переходника микросборка FT8U232BM. Она поддерживает все требуемые стандартом COM порта уровни (DCD, RX, TX, DTR, GND, DSR, RTS, CTS, RI) согласно распиновки.

Для согласования TTL уровней RS232 с FT8U232BM используются микросборки 74НС00. Микросхема 93С46 используется для хранения персонального номера (PID), код изготовителя (VID) и заводского номера устройства. Поэтому ее можно и исключить, но тогда к адаптеру можно подключить только одно устройство создающее виртуальный COM-порт. Справочная документация драйвера для работы с компьютером и чертеж печатной платы можете скачать по зеленой ссылке выше.

Упрощенный вариант

В ней поддерживаются только сигнальные цепи RX, TX, RTS, CTS. Для согласования уровней используется довольно известная микросхема MAX232.

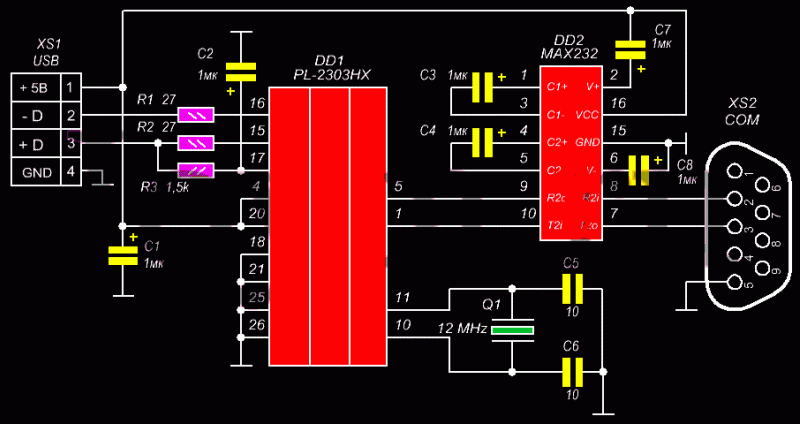

PL2303HX является преобразователем почти готовым адаптером USB в RS232. В конструкции используется приемо-передатчик MAX232, преобразующий уровни RX, TX.

Имеется два варианта переходника USB COM микросхемы: новая(var D 2012 г.) и старая(var A 2004 г.). По справочнику распиновка у них отличается, так что нужно обязательно уточнить, какая у вас версия микросборки.

PL2303 полностью заменяет COM-порт, но чаще всего используются только контакты Tx и Rx. Для сопряжения уровней между портом USB и COM я применяю широко известную микросхему MAX232. Она нужна для того, что в типовом COM-порту логические уровни это 12 вольт, а USB работает с более низкими уровнями.

Для проверки работоспособности схемы можно замкнуть контакты преобразующие уровни Rx Tx и отправить в COM-порт какие-нибудь данные, они должны вернуться. Для мониторинга порта отлично подходят .

Питание Attiny2313 происходит от .Схема поддерживает работу только с управляющими сигналами Rx и Tx.

При подключении интерфейса к компьютеру должен появиться сообщение «Найдено новое оборудование». Устанавливаем по стандартному алгоритму драйвер и все устройство готово к работе. Для проверки работоспособности кратковременно замыкаем Rx и Tx выводы и с программы терминала выставляем номер COM порта и отправляем любое сообщение. Если адаптер рабочий, то сообщение должно появится в окне программы.

Проверка

Чтобы проверить работоспособность нашего переходника, необходимо каким-нибудь тонким предметом замкнуть контакты возле COM-порта (смотрите ниже изображение, где это необходимо сделать).

Далее на компьютере нужно запустить программу «Гипертерминал». Эта утилита является стандартной на некоторых операционных системах. Если ее у вас нет, необходимо скачать из Интернета.

Переходим к разделу «Настройки соединения», где необходимо выбрать COM-порт. В новом окне следует настроить следующие параметры нашего порта:

• скорость передачи сигнала – 115200;
• биты данных – 8;
• четность – нет;
• стоповые биты – 1;
• управление потоком – нет.

Далее подтверждаем изменения, нажав на кнопку ОК. После этого следует запустить соединение. Переходим к английской раскладке и печатаем любые слова в программе. На белом фоне отобразятся все символы, которые вы нажали.

В том случае, если это не будет работать, то есть слова не отобразятся, необходимо сменить монтаж. Настраиваем его, пока символы не отобразятся.

На этом все. Можно отпускать контакты, которые вы зажимали, и начинать пользовать USB-COM-переходником.

Последовательный интерфейс RS-232 — обзор стандарта

Это широко используемый последовательный интерфейс синхронной и асинхронной передачи данных, определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально он создавался для связи компьютера с терминалом. В настоящее время используется в самых различных сферах.

Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс) Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.

Стандарт	EIA RS-232-C, CCITT V.24
Скорость передачи	115 Кбит/с (максимум)
Расстояние передачи	15 м (максимум)
Характер сигнала	несимметричный по напряжению
Количество драйверов	1
Количество приемников	1
Схема соединения	полный дуплекс, от точки к точке

Порядок обмена по интерфейсу RS-232C:

Наименование	Направление	Описание	Контакт(25-контактный разъем)	Контакт(9-контактный разъем)
DCD	IN	Carrier Detect (Определение несущей)	8	1
RXD	IN	Receive Data (Принимаемые данные)	3	2
TXD	OUT	Transmit Data (Передаваемые данные)	2	3
DTR	OUT	Data Terminal Ready (Готовность терминала)	20	4
GND	—	System Ground (Корпус системы)	7	5
DSR	IN	Data Set Ready (Готовность данных)	6	6
RTS	OUT	Request to Send (Запрос на отправку)	4	7
CTS	IN	Clear to Send (Готовность приема)	5	8
RI	IN	Ring Indicator (Индикатор)	22	9

Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются:

• возможность передачи на значительно большие расстояния;
• гораздо более простой соединительный кабель.

Смотрите схему

Назначение сигналов следующее:

1. FG — защитное заземление (экран).
2. TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).
3. RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).
4. RTS — сигнал запроса передачи. Активен во все время передачи.
5. CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
6. DSR — готовность данных. Используется для задания режима модема.
7. SG — сигнальное заземление, нулевой провод.
8. DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
9. DTR — готовность выходных данных.
10. RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

внешнее устройство

Формат передаваемых данных показан на рисунке ниже. Собственно, данные (5, 6, 7 или 8 бит) сопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определенные интервалы времени

Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10 %). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

низкий уровень

Для подключения произвольного УС к компьютеру через RS-232C обычно используют трех- или четырехпроводную линию связи, но можно задействовать и другие сигналы интерфейса.

Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам:

• COM1 (адреса 3F8h…3FFh, прерывание IRQ4);
• COM2 (адреса 2F8h…2FFh, прерывание IRQ3);
• COM3 (адреса 3F8h…3EFh, прерывание IRQ10);
• COM4 (адреса 2E8h…2EFh, прерывание IRQ11).

Для чего используется?

Поняв, что такое реальный COM-порт и для чего он используется, без труда можно представить себе необходимость в виртуальном COM-порте. Представьте: вам нужно подключить вычислительное устройство к компьютеру через COM-порт. Но у вас его нет! Или же подключить несколько устройств, а порт всего один. Как быть в такой ситуации? Спасает именно создание виртуального порта.

Таким образом, виртуальный порт позволяет имитировать его присутствие в компьютере при отсутствии оного. Примеровприменения довольно много. Однако наиболее часто виртуальный COM-порт применяется:

• При необходимости подключить несколько устройств одновременно.
• При необходимости отладить (протестировать, найти ошибки) программу для вычислительного устройства при отсутствии порта.

  Когда надо копать колодец

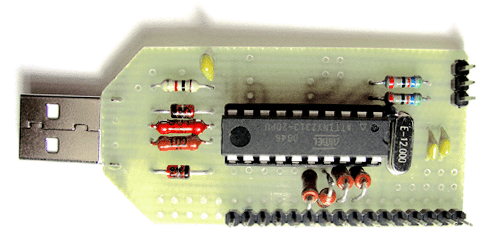

USB — COM переходник на микроконтроллере Attiny2313

Питание осуществляется непосредственно от шины питания USB. Вся схема собрана на односторонней плате (SMD и ТН варианты). Устройство поддерживает только сигналы Rx и Tx.

Прошивку к переходнику, рисунок печатной платы (SMD и TH), а также программу терминал для проверки адаптера можно скачать по ниже приведенной ссылке:

(1,4 Mb, скачано: 2 547)

При , фьюзы необходимо выставить следующим образом:

Для работы устройства необходимо установить драйвер виртуального COM порта. Для этого скачиваем его:

(1,1 Mb, скачано: 2 736)

Теперь вставляем в USB порт компьютера наш адаптер, компьютер должен выдать сообщение «Найдено новое устройство», а затем предложит установить для него драйвер. Выбираем пункт «Установить с указанного места» и нажимаем на кнопку «Далее». Затем в новом окне выбираем путь к папке скаченного и распакованного драйвера и опять жмем кнопку «Далее». Спустя несколько секунд драйвер будет установлен и устройство будет готово к работе.

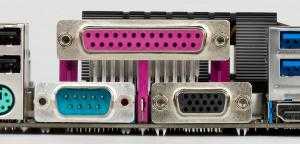

В современных компьютерах и ноутбуках производители перестали использовать COM-порт, который широко использовался ранее. Если у вас есть старый компьютер, который вы приобрели около 7 лет назад, вы можете найти на нем несколько таких портов. COM-порт был предназначен для подключения разного внешнего оборудования, например мыши, принтера, модема и других специальных средств. Сейчас возникают проблемы с подключением различного устаревшего оборудования к новым ноутбукам или компьютерам. К примеру, ресивер сейчас довольно сложно подключить, так как для этого нужно использовать COM-порт.

Что делать в этом случае? Выход, конечно, есть. Вы можете сделать USB-COM-преобразователь самостоятельно. Как это сделать? В этой статье вы найдете ответы на свои вопросы.

Альтернативное решение проблемы

Если вам необходимо установить дополнительное оборудование, которое нуждается в COM-порте, можно также использовать модуль с этим разъемом. Он просто устанавливается непосредственно в компьютере и подключается к материнской плате. После установки платы COM-портов или PIC-COM (второе название) ей также присваивается номер. Как и в предыдущих случаях, это номер можно изменить, если возникнут проблемы. Если вы не уверены, что сможете правильно установить эту плату в компьютер, лучше воспользуйтесь помощью профессионалов, чтобы не навредить другому оборудованию.

К сожалению, это решение можно использовать только для компьютеров. В ноутбуках дополнительную плату установить довольно сложно, и это требует дополнительных затрат. Во-первых, сам корпус не позволит установить дополнительный модуль, а во-вторых, он может не поддерживаться вашей моделью. Поэтому в случае с ноутбуком следует использовать USB-COM-переходник.

Секреты и советы по грамотному подбору устройства

Прежде чем купить переходник с HDMI на VGA (или наоборот), необходимо запомнить ещё несколько полезных хитростей, которые позволят вам выбрать оптимальный вариант:

Обращайте внимание на производительность, особенно если у вас мощный ПК или монитор – низкие значения показателей приведут к некорректному отображению «картинки».
Если вы хотите сэкономить на аудио-составляющей, выбирайте переходник VGA-HDMI с аудиовыходом и звуковым адаптером на 3,4 мм.
Товары от неизвестных или сомнительных производителей должны смело исключаться из поиска. Подобными предложениями изобилуют магазины типа «тысяча мелочей» или онлайн-маркеты. Старайтесь покупать продукцию только в специализированных центрах продаж.

Старайтесь покупать продукцию только в специализированных центрах продаж.

Сборка и настройка переходника

В монтаже ничего сложного нет. Сначала необходимо взять или сделать самому плату. После этого просверливаем четыре отверстия. Далее нам нужно припаять все детали, расположение которых будет соответствовать схеме. На этом сборка закончилась.

Чтобы плата не окислялась, ее необходимо задуть полиуретановым лаком. Если такого нет в наличии, можно использовать любой другой быстросохнущий автомобильный лак.

Пришло время переходить к настройке. Подключаем нашу плату к компьютеру. Если все правильно собрано, он определит устройство, на которое нужно установить драйверы.

Устанавливаем на компьютер драйверы Prolific для такого порта. Перейдя в «Диспетчер задач», можно увидеть, что он определился и теперь вполне работоспособен.

Как сделать USB UART адаптер

2. Подготовить или приобрести необходимые инструменты: все для пайки

4. Скачать необходимые файлы по данному прибору с github.

5. Изготовить плату для прибора самостоятельно (это совсем несложно, в нашей инструкции все подробно описано).

6. Приобрести все необходимые комплектующие в виде готового радиоконструктора можно в нашем магазине.

Набор компонентов для сборки USB UART адаптера

7. Запаять все компоненты на плату, смотри наше видео.

ПРИБОР ГОТОВ, можно пользоваться!

Под Windows 7 драйвер устанавливается в следующей последовательности.

Открываем диспетчер задач Windows. Для этого нажимаем Пуск -> Панель управления -> Диспетчер устройств.

Открываем закладку Порты (COM и LPT).

Подключаем модуль CH340 к порту USB компьютера. В диспетчере устройств появляется новое устройство USB.2-Serial с предупреждающим желтым знаком. Операционная система не смогла установить драйвер для модуля.

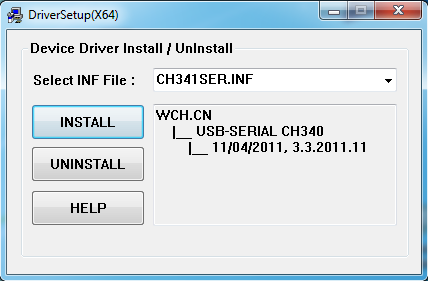

Скачиваем и запускем файл установщика драйвера ch341ser.exe. Файлы автоматически разархивируются. Появляется окно.

Нажимаем кнопку INSTALL.

После непродолжительной установки появляется сообщение об ее успешном завершении.

В диспетчере устройств появляется новое устройство USB-SERIAL CH340. Это и есть новый COM порт, в примере это порт с номером 5.

При желании номер порта можно изменить.

Для этого нужно нажать на нужный COM порт в «Диспетчере оборудования» правой кнопкой мыши, выбрать пункт Свойства.

Дальше переходим на вкладку Параметры порта.

Нажимаем кнопку Дополнительно

Теперь остается выбрать сыободный номер порта.

Теперь при каждом подключении модуля CH340 к компьютеру в системе будет появляться виртуальный COM порт.

Внимание. Надо только помнить, что при подключении модуля к другому USB порту может измениться номер и виртуального COM порта

Модификация USB MINI8M

Данный COM (port USB) переходник подходит для приборов, у которых разъем имеется серии RSR26. В частности, эти модели активно используются для подключения ресиверов к персональным компьютерам. Дополнительно модификация может устанавливаться в ноутбуки. По габаритам она является очень компактной. Выходы на микросхеме производителем предусмотрены коаксиального типа. По чувствительности данная модель не отличатся от прочих устройств. Дополнительно следует отметить, что параметр рабочей частоты находится на уроне 21 Гц.

В данном случае проводимость резисторов не сильно высокая. Как следствие, скорость отклика сигнала в среднем равняется 20 мс. Показатель промежуточной частоты модели составляет 33 Гц. Модуляторы в этом адаптере применяются термооптические. Волновое искажение в них происходит довольно редко. Дополнительно следует отметить, что представленные переходники часто страдают от повышенной температуры. Использовать их можно максимум при 40 градусах.

Программа менеджер USBDeview для управления USB устройствами

Если у вас много различных usb устройств, и вы ими активно пользуетесь, то, скорее всего, вы сталкивались с проблемами и ограниченностью стандартного менеджера usb устройств Windows. Для более эффективного управления подключениями, существует специальная утилита под названием USBDeview от NirSoft (ссылка на скачивание).

Примечание
: Ограниченность стандартного менеджера устройств Windows вполне обоснована. Так как этой функциональностью пользуются как опытные, так и самые начинающие пользователи.

Примечание
: На странице разработчика достаточно много информации. Сами ссылки на скачивание находятся в самом низу.

Утилита является портативной и может выполняться где угодно. Исполняемый файл весит порядке 170 КБ и поставляется как для 32-разрядных, так и для 64-разрядных версий Windows. Для такой небольшой программы, она имеет удивительно большое количество полезных функций.

Примечание
: Полностью обо всех ее возможностях вы можете узнать на сайте разработчика. В данной статье речь пойдет лишь о некоторых наиболее используемых из них.

Как вы, наверное, заметили, на картинке представлена часть доступных функций. Подключение, отключение, удаление, открытие, проверка скорости, смена буквы и многое другое.

Суть и причина проблемы при возникновении ошибки с кодом 10

Компания «Prolific» прославилась в сети не своими чипами, а дисфункцией своих драйверов, возникающей при переходе пользователя с Windows 7 b 10. Как я уже упоминал выше, некоторые драйвера к чипам «Prolific» работают только с Виндовс 7 и ниже. И прекращают работать с более модерными версиями ОС (8,10). Многие же пользователи, перейдя с 7 на 10 версию Windows, обнаружили, что их устройства с чипами «Prolific» перестали работать. А в Диспетчере устройств рядом с названием «Prolific usb-to-serial comm port» красуется восклицательный знак, сигнализирующий о возникшей ошибке с кодом 10.

Для устранения фейковых чипов «Prolific» выпустила новые драйвера, которые не работают с ненастоящими чипами, делая их бесполезными. Одновременно данное решение привело к отказу от драйверной поддержки более ранних адаптеров компании.

Поэтому 64-битные драйвера «Prolific», распространяемые «Майкрософт» через службу обновлений Windows, версий 3.4.67.325, 3.4.25.218, 2.1.51.238, 3.4.62.293 не будут работать с большинством адаптеров. А в «Диспетчере устройств» пользователь будет видеть восклицательный знак и код ошибки 10. Или, в качестве альтернативы, вы не будете видеть ошибок в самом ДУ, но ваше устройство попросту не будет работать.

Переходник COM — USB

В данной статье приведена подборка схем, позволяющая собрать несложное, но крайне полезное устройство: переходник Com USB.

Последовательный порт (RS-232), или как еще его называют COM-порт, предназначен для обмена информацией между компьютером и периферийными устройствами. Последовательным его назвали потому, что обмен данными по нему происходит бит за битом по одному.

Первоначально COM порт предназначался для соединения модема с компьютером. В дальнейшем к нему стали подключать мышь, сканер прочую периферию. Так же имеется возможность с помощью COM порта организовать прямое соединение двух компьютеров.

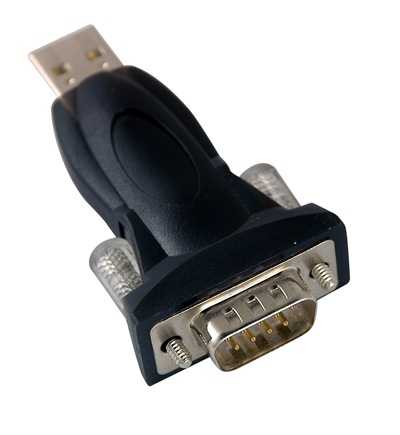

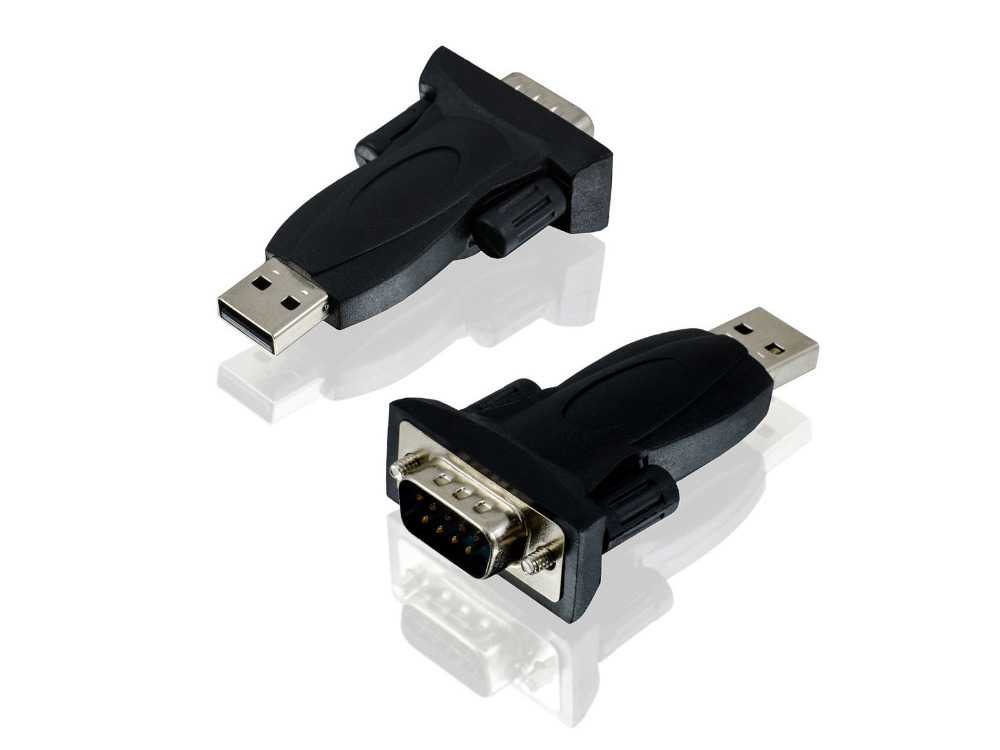

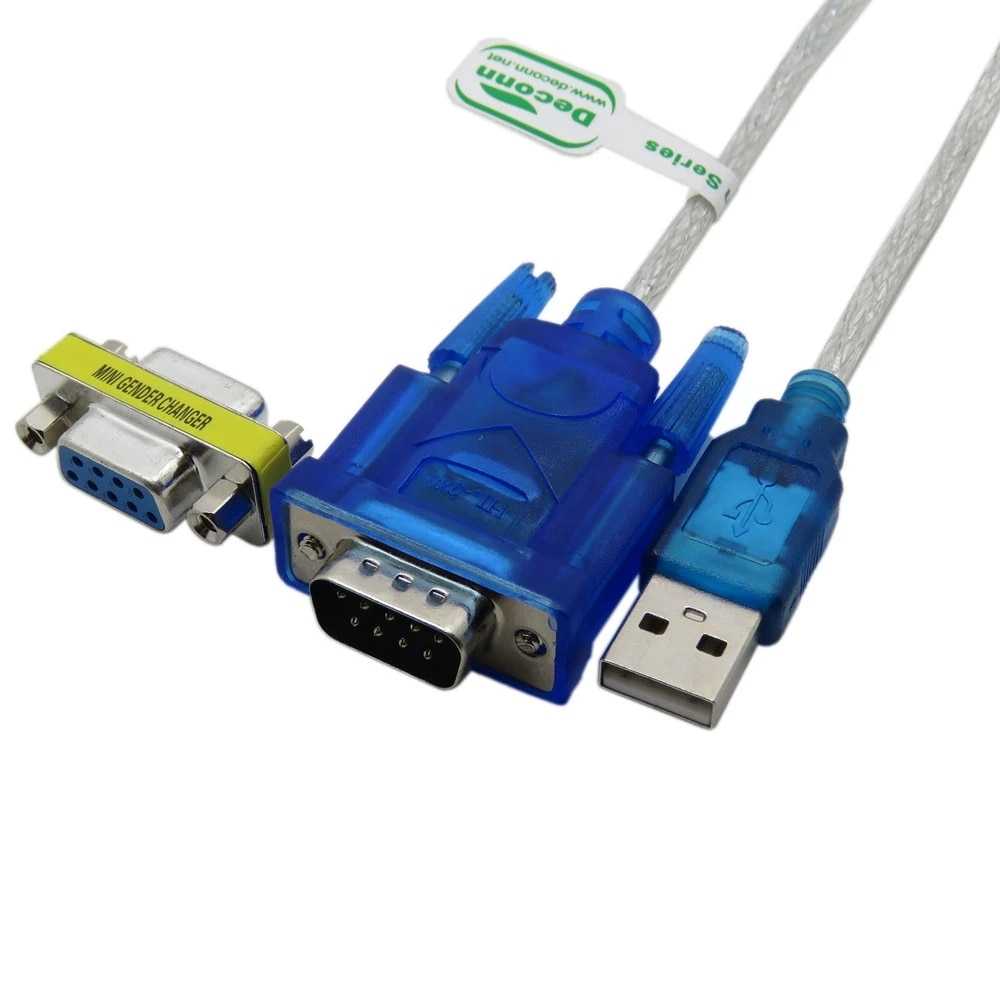

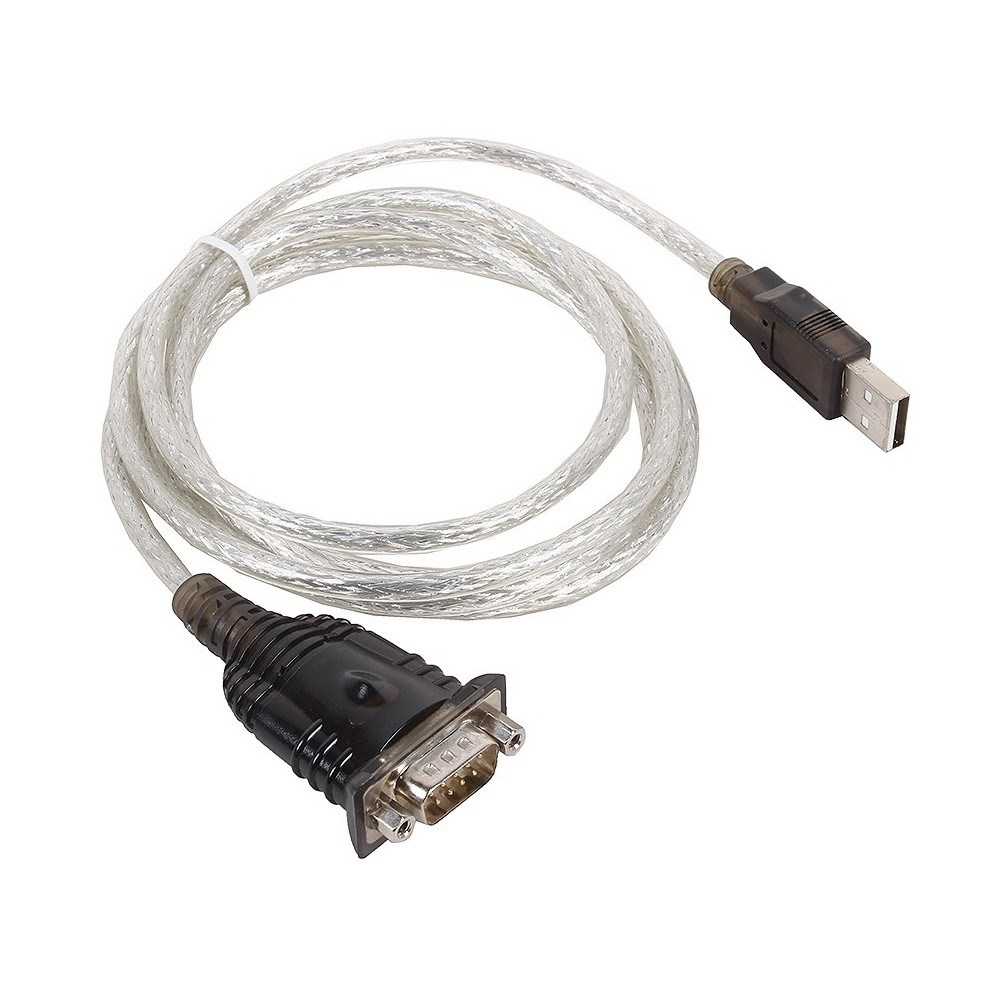

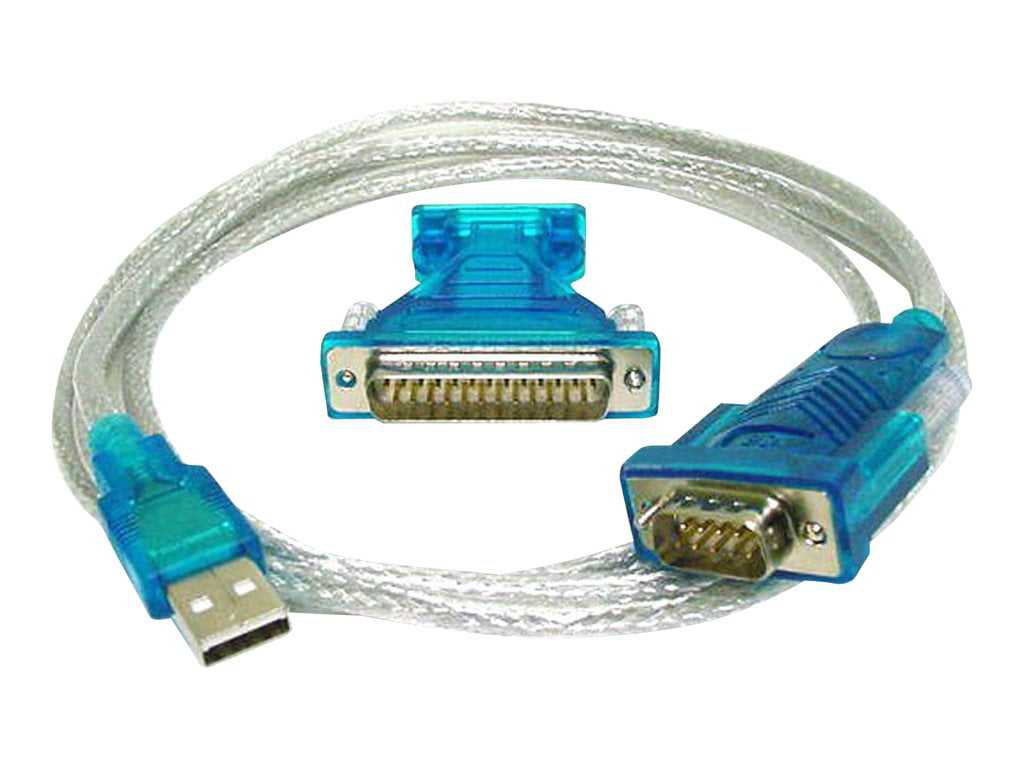

На сегодняшний день подавляющее большинство компьютеров не оснащаются RS-232 разъемом, поскольку широкое распространение получил стандарт USB. Но еще существуют многого внешних устройств работающих только с COM портом (различные программаторы, диагностическое оборудование, ресиверы и пр.). Выходом из данной ситуации является использование устройства переходник COM-USB. Ниже приведем несколько вариантов наиболее популярных схем данного переходника.

Последние материалы

Полный гид по рекламным объявлениям «ВКонтакте Рекламные форматы вконтакте

5835

https://сайт/uploads/images/3f/43/5a7c4b96ca086-ads.jpg

2018-02-09

2018-02-09

сайт

https://сайт/build/resources/img/logo-v2.png

160

31

Новичок

Таргетированная реклама во «ВКонтакте»: обзор форматов
Аудитория «ВКонтакте», п.

Чит-коды Skyrim — на броню, деньги, крики, предметы, оружие, бессмертие Что это такое

The Elder Scrolls
. Сколько всяких эмоций и ассоциаций вызывает это название одной из самой популярной серии ролевых игр всех времён от компании Bethesda Softworks. Огромные игровые миры с неповторимой атмосферой, безграничные возможности действий, множес.

Читы на скайрим, на одежду в скайриме Где найти броню седобородых

Доспехи в Скайриме — это один из видов одежды, которая повышает защиту персонажа. Доспехи в игре делятся на два класса: легкая и тяжелая броня. Легкие доспехи обеспечивают малую защиту, но высокую скорость перемещения и ударов и маневренность в бою. Тяжел.

FV304 — САУ нового поколения

В World of Tanks средние танки 5 уровня — одни из самых популярных машин в игре. Они привлекают абсолютно всех игроков World of Tanks. Это уже вполне серьёзные машины, способные противостоять противникам большего уровня, на которых и достигается познание.
