Сегодня я хочу рассказать вам о микросхеме NE555, её история началась ещё в далеком 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine). В те времена это была единственная «таймерная» микросхема, которая была доступна массовому потребителю. Сразу после выхода 555 завоевала бешеную популярность и её начали выпускать почти все производители полупроводников. Отечественные производители тоже выпускали данную микросхему под названием КР1006ВИ1.

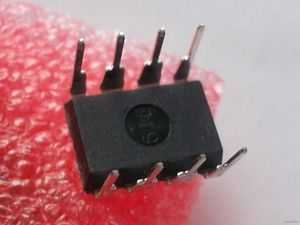

Микросхема выпускается в двух вариантах корпуса — пластиковом DIP и круглом металлическом. Правда встретить 555 в круглом металлическом корпусе в наши времена очень сложно, чего не скажешь о версии в пластиковом DIP корпусе, распиновка выводов в варианте DIP показана на рисунке ниже:

У микросхемы есть три режима работы, первый это моностабильный: при подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса

Важно, что после включения микросхема не будет реагировать на новые сигналы. Пределов по длительности импульсов нет — как по минимальной, так и по максимальной длительности. Второй режим, нестабильный мультивибратор: в этом режиме все довольно таки просто

Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний, частоту этих колебаний можно регулировать

Второй режим, нестабильный мультивибратор: в этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний, частоту этих колебаний можно регулировать.

Ну и третий режим, бистабильный: в данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку — выход включился, нажал другую — выключился, по другому этот режим работы можно назвать «триггером».

В этой статье речь пойдет про таймер, схема представлена ниже:

Данный таймер является 10-минутным. Запускается он нажатием на кнопку и при этом загорается светодиод D2. По истечении временного интервала, загорится светодиод D1. Интервал можно подстроить переменным (подстроечным) резистором RV1. Схема очень проста и 100% рабочая, кстати говоря, про данную микросхему написано много книг.

В интернете есть огромное количество разнообразных схем на данной микросхеме, например: преобразователи напряжения, сирены, выключатели, таймеры и пр… Некоторые варианты готовых схем можно посмотреть на сайте «radiokot» по этой .

cxema21.ru

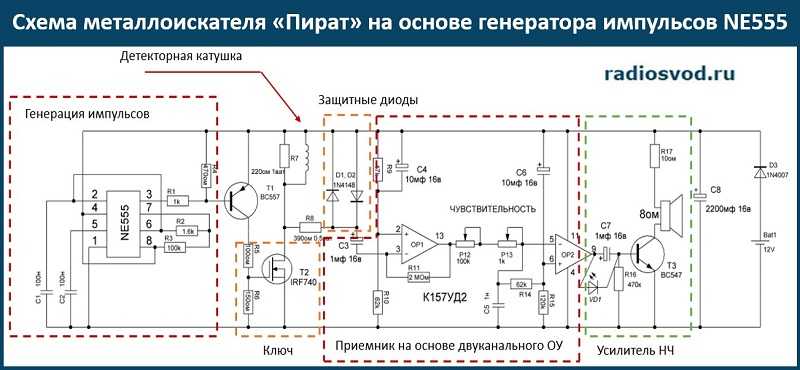

Схема металлоискателя «Пират»

Приведём популярную схему для изготовления импульсного металлоискателя с применением NE555. Прибор не различает тип металла, но хорошо справляется с поиском проводников на глубине от 20 см до 1,5 м. Питается устройство от 12 В аккумулятора.

В металлоискателе используются 2 микросхемы: таймер NE555 и операционный усилитель К157УД2. Так как прибор работает в импульсном режиме, предпочтение отдают более стабильным керамическим конденсаторам C1 и C2. Конденсаторы С3, С4, С6, С7, С8 могут быть электролитическими, но не ниже 16 В. Шунтирующий катушку резистор R7 берут помощнее, 0,5 – 1 Вт. Мощность динамика не должна быть выше 0,5 Вт. Регулировка чувствительности происходит на подстроечных резисторах R12 и R13.

Большое значение имеет индуктивность. Для ее намотки используют медный кабель с сечением 0,4 – 0,6 мм. Изоляцию с провода не снимают. Диаметр поисковой катушки выбирают в диапазоне 190 — 250 мм. Чем он больше, тем хуже чувствительность к мелким предметам. Количество витков – 25. Каркас катушки изготавливают из любых диэлектрических материалов.

КР(Ф)1006ВИ1 — программируемый таймер

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус КР1006ВИ1 Корпус КФ1006ВИ1 Электрическая схема Назначение выводов Схемы включения Электрические параметры Предельно допустимые режимы эксплуатации Рекомендации по применению Зарубежные аналоги Литература

Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C — внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.

Корпус КР1006ВИ1

Корпус КФ1006ВИ1

Электрическая схема

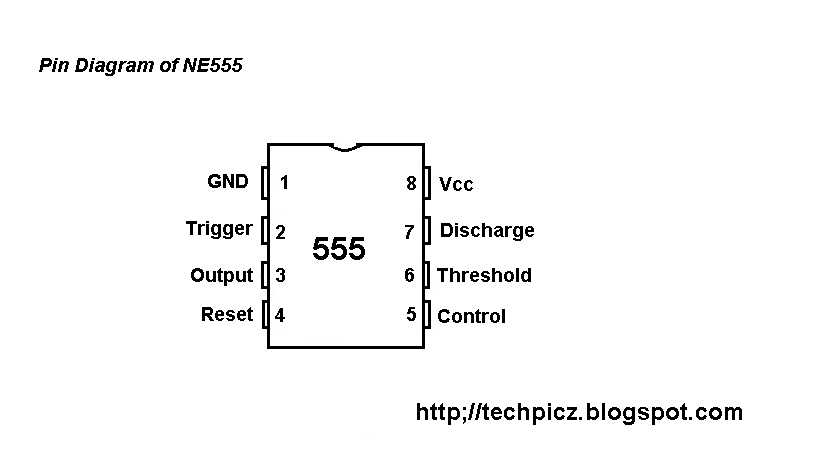

Назначение выводов 1006ВИ1

1 — общий; 2 — запуск; 3 — выход; 4 — сброс; 5 — контроль делителя; 6 — срабатывание; 7 — цепь разряда; 8 — напряжение питания;

Схемы включения

Электрические параметры

1	Напряжение питания	от 3 до 15 В
2	Выходное напряжение низкого уровня при Uп=5 В, Uср=3,7…4,7 В, Iвых=5 мА при Uп=15 В, Uср=11,5…14 В, Iвых=0,1 А	не более 9,35 В не более 2,5 В
3	Выходное напряжение высокого уровня при Uп=5 В, Uср=1,8…2,8 В, Iвых=0,1 А при Uп=15 В, Uср=5,5…8 В, Iвых=0,1 А	не менее 2,75 В не менее 12,5 В
4	Ток потребления при Uп=5 В, Uср=3,7…4,7 В, Uвх=2,3…3,3 В при Uп=15 В, Uср=11,5…14 В, Uвх=7…9,5 В	не более 6 мА не более 15 мА
5	Ток сброса при Uп=15 В	не более 1,5 мА
6	Выходной ток при Uп=15 В	не более 2 мкА
7	Ток срабатывания	250 нА
8	Время нарастания (спада)	300 нс
9	Начальная погрешность при Uп=15 В	не более 3 %
10	Нестабильность начальной погрешности от напряжения питания	не более 0,3 %/В

Предельно допустимые режимы эксплуатации

1	Напряжение питания	5…15 В
2	Ток нагрузки	не более 100 мА
3	Рассеиваемая мощность (50 ° C)	не более 50 мВт
4	Температура окружающей среды	-45…+70 ° C
5	Допустимое значение статического потенциала	200 В

Примечания: — при температуре окружающей среды от 50 ° C рассеиваемая мощность определяется по формуле: Pp=500мВт-5мВт/ ° C(Tокр-50 ° C) — ток сброса — значение тока, протекающего в цепи сброса таймера в заданном режиме — начальная погрешность — относительное отклонение длительности импульса Tx, генерируемого таймера с заданными времязадающими элементами R и C, от значения длительности, определяемой из выражения: Tвых=RCln3 — нестабильность начальной погрешности от напряжения питания — отношение величины отклонения начальной погрешности таймера к изменению напряжения питания. — максимальное напряжение сброса — максимальное значение напряжения на выводе цепи сброса, при котором на выходе ИС обеспечивается значение напряжения низкого уровня.

Рекомендации по применению

Запуск ИС происходит при условии U0вх не более 1/3 от Uп, подаваемое на вывод «запуск». Для устранения нестабильности запуска таймера, вызванной пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам ИС включать конденсатор емкостью 1…10 мкФ. Максимальное напряжнение сброса находится в пределах 0,4…1 В. В случае неиспользования вывода сброса его необходимо подключать к выводу 8. В случае неиспользования вывода «контроль делителя» его необходимо замкнуть на корпус через блокирующий конденсатор емкостью 0,01…0.1 мкФ. Минимальная длительность импульса, генерируемого таймером, состовляет 20 мкс. Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания.

Зарубежные аналоги

NE555NL, LM555CN-8, LM555M

Литература

Интегральные микросхемы и их зарубежные аналоги

: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги

Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Генератор прямоугольных импульсов.

Таймер генерирует последовательность прямоугольных импульсов определяемых RC цепочкой.

В начальном состоянии конденсатор С разряжен и на входах обоих компараторов низкий уровень, близкий к нулю. Компаратор №2 переключает внутренний триггер и как следствие этого на выходе таймера (вывод №3) устанавливается высокий уровень. Транзистор Т1 закрывается и конденсатор С начинает заряжаться через цепочку резисторов R1 и R2.

Когда, в результате зарядки, напряжение на конденсаторе достигает 2/3 напряжения питания, компаратор №1 переключает триггер, который в свою очередь устанавливает низкий уровень на выходе таймера (вывод №3). Транзистор Т1 открывается и через резистор R2 начинает разряжаться конденсатор С. Как только напряжение на конденсаторе достигнет 1/3 напряжения питания, компаратор №2 снова переключит триггер и на выходе таймера (вывод №3) снова появится высокий уровень. Транзистор Т1 закроется и конденсатор С снова начнет заряжаться.

Микросхема серии 555 была разработана довольно давно, но до сих пор сохраняет свою актуальность. На базе чипа может быть собрано несколько десятков самых различных устройств с минимальным количеством дополнительных компонентов в схеме. Простота расчета номиналов компонентов обвески микросхемы также является важным её достоинством.

В данной статье речь пойдет о двух вариантах применения микросхемы в схеме реле времени с:

Задержкой включения;
Задержкой отключения.

В обоих случаях 555-ый чип будет функционировать как таймер.

Описание

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда

Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Область применения НЕ555

Возможности микросхемы дают широкий спектр техники, в которой она используется. Мультивибраторы на 555 серии встречаются практически во всех схемах генерации сигналов.

Примером служат различные звуковые и световые оповещающие устройства, детекторы металла, освещенности, влажности или касания. Таймер, заложенный в микросхему, позволяет создавать реле времени, для контроля работы различного оборудования по определенным человеком периодам.

Варианты исполнения в виде триггера Шмитта применяются как фильтрующие преобразователи зашумленных сигналов, для придания им правильной прямоугольной формы. Актуальность подобные схемы имеют и в цифровой технике, в которой используются только два вида импульсов – его наличие и отсутствие.

Работа нестабильного генератора

Легче всего разобрать нестабильную схему, хотя в ней больше элементов, чем в моностабильной. Его принципиальная схема представлена ниже. Резисторы RA, RB и конденсатор C1 используются для отсчета времени. Конденсатор C2 не является обязательным (его роль будет рассмотрена позже).

NE555 в нестабильном режиме

Если приведенное ниже описание слишком сложно для вас, не беспокойтесь об этом. Продолжайте, выполняйте практические упражнения и только потом возвращайтесь к этому описанию. Однако помните, что это сложная тема, и вам не обязательно в ней разбираться. Если понять, как эта схема работает изнутри, это будет здорово, но это не обязательно — вряд ли кто-то в начале своих экспериментов с электроникой так тщательно разбирался в этой теме.

Самое главное, что после этой статьи вы сможете использовать NE555 на практике. Хорошее знание внутреннего устройства этой микросхемы не является обязательным.

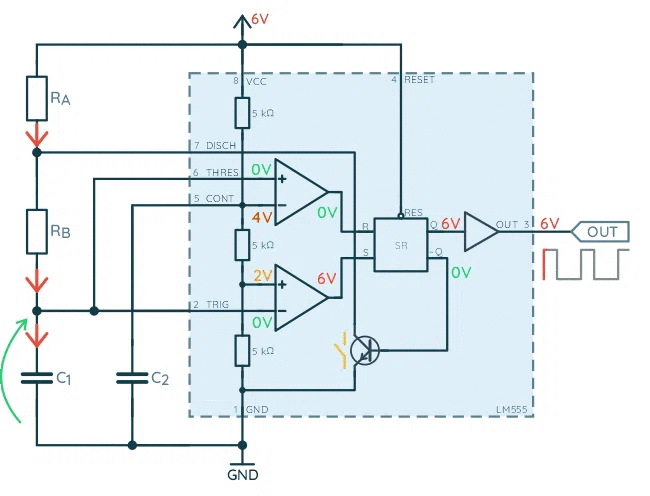

Теперь используйте свое воображение и следите за текстом. Мы предполагаем, что вся система питается от 6 В (т.е. от четырех батареек АА). Конденсатор С1 разряжается после включения питания. Компаратор нижнего уровня реагирует на это отображением высокого состояния на своем выходе, и потенциал на неинвертирующем входе (+) намного выше, чем потенциал на инвертирующем входе (-), подключенном к конденсатору.

Это вызывает установку в логическом триггере 1, т.к. этот компаратор управляет входом S. Напряжение на выходе схемы близко к напряжению питания.

Разрядный транзистор, управляемый инвертированным выходом, забит и не проводит электричество. На входе R низкий уровень, т.к. инвертирующий вход компаратора высокого уровня (-) находится под потенциалом ⅔ напряжения питания, то есть 4 В.

Конденсатор медленно заряжается через последовательно включенные резисторы RA и RB.

Через некоторое время, когда конденсатор заряжается до напряжения, превышающего порог переключения нижнего компаратора (т.е. выше 2 В), компаратор перейдет в низкое состояние на своем выходе. Однако это ничего не меняет в работе триггера — он запомнил состояние high с входа S до и ждет. Конденсатор продолжает заряжаться.

Анимированная работа NE555

После того, как конденсатор зарядится выше 4 В, верхний компаратор меняет свой выход на высокий и сбрасывает выход триггера. На выходе Q установлен низкий уровень, а разрядный транзистор «включен» и насыщен.

Ток через транзистор протекает от 2 источников: через резистор RA (от источника питания) и RB (от конденсатора, заряженного до напряжения 4 В)

Первое не имеет значения, второе очень важно. Когда конденсатор разряжается, на выходе OUT низкий уровень, и он длится до тех пор, пока напряжение на конденсаторе не превышает 2 В

Стоит отметить, что верхний компаратор активен только на мгновение: разряд начинается, как только обнаруживается порог переключения, поэтому его выход быстро возвращается в низкое состояние.

Разряд заканчивается, когда нижний компаратор сигнализирует, что напряжение на конденсаторе упало ниже 2 В. Он устанавливает вход S триггера, выход схемы становится высоким и разрядный транзистор забивается. Цикл закрывается и начинается заново.

Описание дополняется схемой хронологии наиболее важных напряжений в цепи: на конденсаторе, на выходе схемы и на входах триггера. Зарядка и разрядка конденсатора происходит дугой, поскольку конденсатор, питаемый резистором, изменяет свое напряжение экспоненциально.

Ход наиболее важных напряжений внутри NE555

Основные характеристики микросхемы NE555

Характеристики таймера у разных производителей могут отличаться в небольших пределах, но принципиальных отклонений нет ни у кого (кроме микросхем неизвестного происхождения, от них можно ждать чего угодно):

Напряжение питания стандартно указывается от +5 до +15 В, хотя в даташитах содержатся пределы 4,5…18 В.
Выходной ток составляет 200 мА.
Выходное напряжение – максимум VCC минус 1,6 В, но не менее 2 В при напряжении питания 5 В.
Потребляемый ток при 5 В не более 5 мА, при 15 В – до 13 мА.
Погрешность формирования длительности импульса – не более 2,25%.
Максимальная рабочая частота – 500 кГц.

Все параметры указаны для температуры окружающей среды +25 °С.

Постоянная кнопка

Порой необходимо, чтобы твоя схемка работала, как телевизор: нажал кнопочку, она включилась, нажал еще раз — выключилась. И эту задачу тоже можно решить на 555. Внутри микросхемы запрятан триггер, который для этой цели можно использовать.

Основная часть схемы уже не должна вызывать у тебя особых вопросов, остановлюсь лишь на выходе третьей ножки, а именно — резисторе R4 и транзисторе T1. Ведь мы делаем кнопку, а значит — она должна уметь пропускать ток, и не факт, что 200 мА, на которые способен 555, будет достаточно. Здесь в качестве ключа используется небольшой NPN-транзистор 2N3904, который способен пропускать те же 200 мА, что и сам таймер, и смысла в нем немного, но его всегда можно заменить на более мощный МОП-транзистор — например, IRF630, который позволит подключить нагрузку до 9А. Правда, для такого транса напряжение придется увеличить на схеме до 12 вольт, иначе затвор не откроется.

Еще не очень круто применять такой выключатель в мобильных устройствах, так как даже в выключенном состоянии он потребляет ток в 3-6 мА, что заметно подсаживает батарею.

Радиолюбитель

Режимы работы и применение микросхемы

Самой простой схемной реализацией, применяемой в различный цифровых устройствах, является одновибратор. На примере этой схемы можно также увидеть типовое включение с использованием гасящего и шунтирующего конденсаторов. Именно в таком исполнении наиболее чаще применяется эта микросхема. А работает она следующим образом:

По приходу сигнала с низким уровнем на вход МС под номером 2 начинает работать таймер в режиме счета времени. При этом на выходе устройства устанавливается высокий уровень на протяжении всей длительности временного промежутка
. Это время можно устанавливать самостоятельно, подобрав необходимые внешние компоненты, которыми выступают резистор и конденсатор, подключаемые к плюсу питания и выводу под номером 6.

Определяется временная задержка по стандартной формуле с учетом корректирующей константы: t =1,1 RC. По окончании счета (разряда конденсатор) таймер возвращается в исходное состояние. А выходной сигнал изменяется на противоположный. Итак до следующего прихода входного импульса низкого уровня.

Режим независимого генератора

Чтобы включить микросхему в режиме мультивибратора, имеется схема, показанная на рисунке ниже. Здесь так же все просто, как и в предыдущем варианте, но имеются некоторые особенности расчета элементом и характеристик последовательности выходного сигнала. Чтобы задать определенную частоту смены выходного сигнала
и последующее переключение в противоположное устойчивое состояние, потребуется выводы 2 и 6 объединить и установить еще один резистор в делить, уменьшив ток заряда конденсатора, но при этом связав входной сигнал с входом установки триггера. А чтобы рассчитать параметры используемых элементом, необходимо будет воспользоваться следующими простыми формулами расчета:

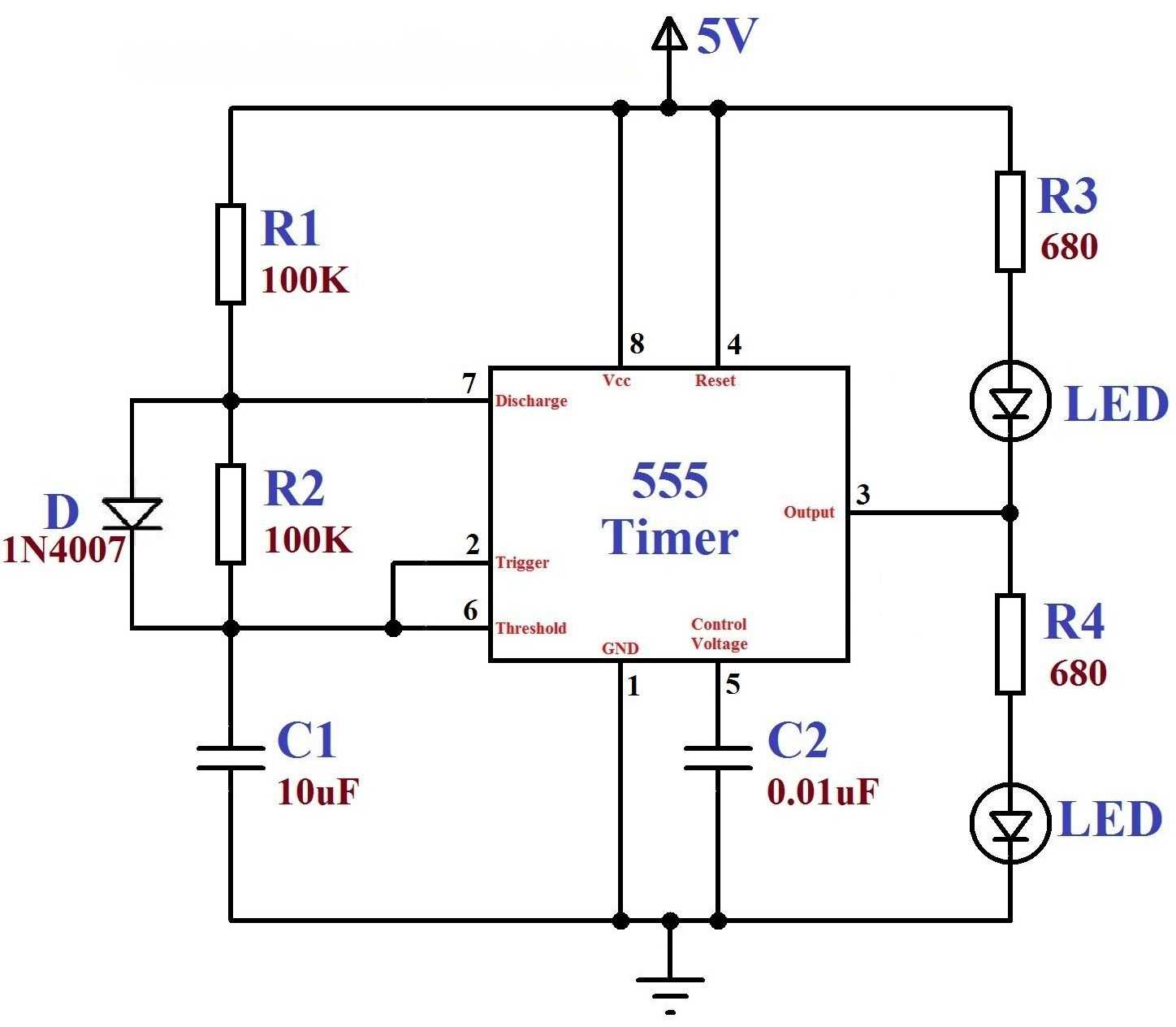

Изменение скважности выходного импульса

Нередко требуется применение микросхемы 555 с возможностью установки скважности выходного сигнала. Например, сделать ее больше 2, то для этого потребуется образовать дополнительную цепь между 7 и 6 выводами
, подключив к ним диод

При этом анодный вывод контактирует с выводом 7 МС. Такое включение дополнительного компонента шунтирует резистор R 2, обеспечивая цепь заряда конденсатора через R 1. Тогда при расчете длительности высокого уровня сигнала на выходе будет происходить по формуле без учета R 2.

В обратном цикле разрядный ток
будет протекать через R 2, а R 1 уже не участвует в процессе. И определяется по формуле, которая указывалась выше без изменений.

Всю нашу жизнь мы отсчитываем промежутки времени, что друг за другом определяют определенные события нашей жизни. В целом без отсчета времени в нашей жизни не обойтись. Ведь именно по часам и минутам мы распределяем свой распорядок дня, а эти дни складываются в недели, месяцы и годы. Можно сказать, что без времени мы бы потеряли какой-то определенный смысл в наших действиях, а еще точнее, в нашу жизнь однозначно бы ворвался хаос. Я уж даже не буду рассказывать про деловых людей, кто каждый день ходит на совещание по часам… Однако в сегодняшней статье вовсе не о фантастических реалиях возможного отключения всех часов в мире, даже не о гипотетически невероятном, а все же о реально доступном! Ведь если нам надо, если то к чему мы привыкли так необходимо, так зачем же отрешаться от удобного!? Собственно речь пойдет как раз о таймере, который тоже в некотором роде участвует в распределении нашего времени. С помощью самодельного таймера не всегда удобно измерять время, ведь сегодня они доступны даже первоклашке! Прогресс шагнул так далеко, что многофункциональные часы можно купить в Китае за пару баксов. Однако это не всегда панацея. Скажем если необходимо запускать или отключать какое-то электронное устройство, то лучше всего это реализовать на электронном таймере. Именно он возьмет на себя обязанности по включению и выключению устройства, путем автоматической электронной коммутации управления устройствами. Именно о таком таймере на микросхеме NE 555 я и расскажу.

Расчёт параметров таймера NE555

Подробности Категория: Разное Таймер NE555 может работать как моностабильный мультивибратор, а также как генератор прямоугольных импульсов c выходным током 200 мА(max). I потребления = I вых + 3 мА(maх). Напряжение питания от 4,5B(min) до 16B(max). Точность параметров таймера — не более 1% от расчетного значения и не зависит от напряжения питания.

Блок схема таймера NE555.

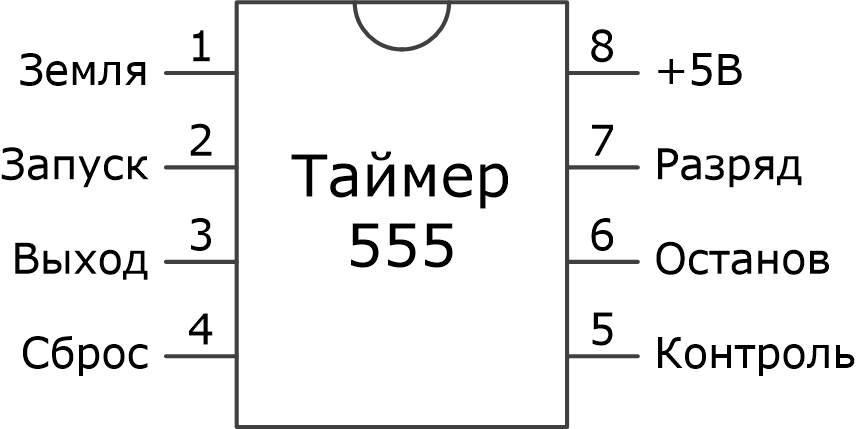

1 Земля.	Подключается к минусу питания схемы.	8 Питание.	Напряжение питания таймера NE 555 постоянное и может быть в интервале от 4,5B(min) до 16B(max).
2 Запуск.	При подаче на этот вход импульса лог. «0», происходит запуск таймера и на выводе №3 появляется напряжение лог. «1» на время, которое задается внешним сопротивлением R1+R2 и конденсатором С. Данный режим работы называется моностабильным.	7 Разряд.	Вывод соединен с коллектором транзистора эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер. Транзистор закрыт, когда на выходе таймера лог. «1» и открыт, когда на выходе лог. «0».
3 Выход.	Логическая 1 равена Uпит — 1,7В. Логический ноль равен 0,25В. Время переключения 100 нс.	6 Стоп.	При подаче на этот вывод импульса лог. «1» (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение лог. «0».
4 Сброс.	При подаче на этот вывод напряжения лог. «0» (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение лог. «0». Если в схеме нет необходимости в режиме сброса, то вывод «сброс» необходимо подключить к плюсу питания.	5 Контроль.	Применение вывода расширяет функциональность таймера. Изменением напряжения от 45% до 90% на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки.

Введите значения R1, R2 и С и нажмите «Расчет» radiofanatic.ru

Одновибраторы — Прикладная электроника

Одновибратор — это устройство, которое по внешнему сигналу вьдает один-единственный импульс определенной длительности, не зависящей от длительности входного импульса. Запуск происходит либо по фронту, либо по спаду входного импульса. При этом длительность запускающего импульса особой роли не играет, лишь бы она была не больше длительности вырабатываемого одновибратором импульса, т.е. tи зап

Для одновибратора без перезапуска возникновение на входе нового перепада напряжений той же полярности во время действия выходного импульса игнорируется, для одновибратора с перезапуском длительность выходного импульса в этот момент начинает отсчитываться заново. Как и в случае мультивибраторов, существует огромное количество схемотехнических реализаций этого устройства.

Схема одновибратора приведена на рис. 4.8, а. Он выполнен на двух элементах логики типа 2И-НЕ путем введения положительной обратной связи (выход второго элемента соединен с входом первого).

В исходном состоянии на выходе элемента Э2 имеется уровень “1”, а на выходе элемента Э1- “0”, так как на обоих его входах имеется “1”(запускающие импульсы представляют отрицательный перепад напряжения). При поступлении на вход запускающего отрицательного перепада напряжения на выходе первого элемента появится уровень “1”, т.е. положительный скачок, который через конденсатор С поступит на вход второго элемента. Элемент Э2 инвертирует этот сигнал и уровень “0” по цепи обратной связи подается на второй вход элемента Э1. На выход

элемента Э2 поддерживается уровень “0” до тех пор, пока не зарядится конденсатор С до уровня Uc пор = U1 — Uпор, а напряжение на резисторе R не достигнет порогового уровня Uпор (рис. 4.8, б).

Длительность выходного импульса одновибратора может быть определена с помощью выражения

При работе с цифровыми устройствами достаточно часто требуется формировать импульсы определённой длительности. Эту задачу выполняют специальные устройства — формирователи импульсов. Простейшие формирователи импульсов могут быть реализованы на логических элементах.

Укорачивающие одновибраторы

Рассмотрим схему, приведённую на рисунке 1.

Рисунок 1. Схема укорачивающего одновибратора (ждущего мультивибратора)

Если бы логические элементы не обладали задержкой, то на выходе такой схемы постоянно присутствовал единичный логический уровень. Однако это не так. Сигнал на выходе инвертора задержан по отношению к его входу. Временные диаграммы сигналов на входе и выходе инвертора, а также на выходе схемы логического элемента «И» приведены на рисунке 2.

Как видно из этих временных диаграмм, одновибратор, схема которого приведена на рисунке 1, вырабатывает одиночный импульс по переднему фронту входного сигнала. Длительность импульса на выходе такой схемы будет равна времени задержки инвертора.

Если требуется длительность выходного импульса, большая времени задержки одиночного инвертора, то можно применить дополнительные элементы задержки на пассивных RC элементах. Пример подобной схемы одновибратора приведён на рисунке 3, а временные диаграммы этой схемы — на рисунке 4.

Рисунок 3. Схема укорачивающего одновибратора с использованием RC элементов задержки

Длительность выработанного формирователем импульса можно вычислить исходя из условия разряда конденсатора С. Действительно, пока конденсатор С разряжается до уровня порогового напряжения U, напряжение U2 воспринимается логическим элементом «2И-НЕ» как уровень логической единицы и на его выходе поддерживается уровень логического нуля. С течением времени напряжение на конденсаторе C становится равным Uпор и на выходе логического элемента «2И-НЕ» появится уровень логической единицы. Если считать, что напряжение до начала разряда на конденсаторе было равно напряжению уровня уровень логической единицы U1, то изменение напряжения UC с течением времени можно представить как:

следовательно

Длительность импульса равна времени разряда конденсатора до порогового значения Uпор

Рисунок 4. Временные диаграммы укорачивающего одновибратора с использованием RC элементов задержки.
