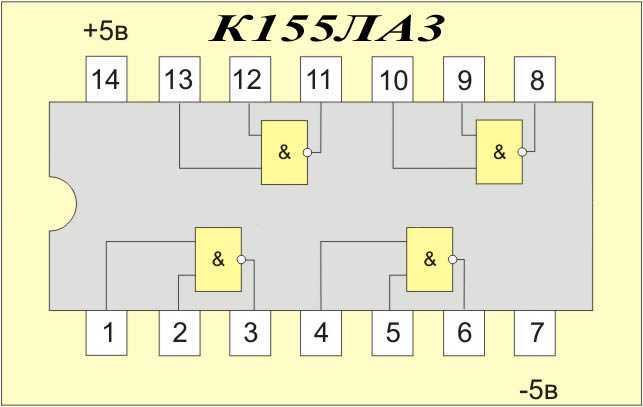

Как подключить микросхему к155ла3

К1ЛБ55хИ

Изредка встречаются микросхемы с буквой «И» в конце
обозначения. Их выпускала запорожская «Гамма» (в то время Запорожский завод полупроводниковых
приборов); это единственные встреченные
мной микросхемы этого типа (..ЛБ.. или ..ЛА..) 155ой серии этого завода.
Это довольно необычные микросхемы, на них были выпущены даже отдельные ТУ.
155ая серия с индексом «И» выполнена по технологии КСДИ (с окисной изоляцией),
в отличии от обратно-смещенного перехода обычной 155 серии. Основной ТТЛ продукцией
«Гаммы» в те годы была как раз «окисная»
106 серия и, вероятно, какое-то краткое время
по единому с ней технологическому процессу выпускали и 155ую.
Кристалл содержит избыточное количество элементов для снижения затрат на производство.

(фото Сергея Брылева)

Купим лом радиодеталей Санкт-Петербург, Москва, Мурманск, Псков, Новгород, Архангельск, Петрозаводск, Вологда

Куплю радиодетали с содержанием таких металлов: Золото, Се ребро, Платина, Палладий, Тантал, Индий, Рутений , Галлий и многие другие драгоценные и редкоземельные металлы

Звоните нам, ведь с нами выгодно:

Radiodetals совместно с ТехПромРесурс

Скупка радиодеталей Москва
Скупка радиодеталей Псков и Новгород
Скупка радиодеталей Мурманск и Архангельск
Скупка АТС
Скупка ЭВМ
Скупка приборы
Скупка разное
Скупка реле
Скупка транзистор ов
Скупка микросхемы
Скупка конденсато ров
Скупка разъемы
Покупаем ЭВМ
Покупаем радиодетали
Напыления драгоценных металлов
Куплю катализаторы
Куплю реохорды
Куплю провод
Куплю радиодетали Санкт-Петербург
Куплю техническое серебро
Куплю палладий
Советские печатные платы
ШИВ шаговые искатели
Аккумуляторы СЦ
Покупаем припой ПСР
Покупаем ДП-2
Скупка золотых коронок
Авиационные приборы
Термопары
Лом ювелирных изделий
Скупка тантала

Одновибратор на логических элементах К155ЛА3

Одновибратором именуют генератор, вырабатывающий одиночные электрические импульсы. Алгоритм работы одновибратора таков: при поступлении на вход одновибратора электрического сигнала, схема выдает на выходе короткий импульс, продолжительность которого определяется номиналами RC цепи.

После окончания формирования выходного импульса, одновибратор вновь возвращается в свое первоначальное состояние, и процесс повторяется при поступлении нового сигнала на его входе. Поэтому данный одновибратор еще именуют ждущим мультивибратором.

На практике применяется множество разновидностей одновибраторов, таких как одновибратор на транзисторах, операционных усилителях и одновибратор на логических элементах.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора.
С вторичной
обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3
регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства,
путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов
по частоте — на три канала. По первому каналу идет самая низкочастотная составляющая сигнала —
фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного
резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика — их емкость следует увеличить,
минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту —
примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного
резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны — 0,015 мкФ, но их емкость следует увеличить,
до 0,33 — 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц.
Настройка фильтра производится с помощью подстроечного
резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны — 1000пФ, но их емкость следует увеличить,
до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это
тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора,
а начинка(лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае — это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы — до 10 шт на канал).

Советы по выбору изумруда

При выборе драгоценности необходимо уделить время нескольким рекомендациям:

Оттенок. Стандартный цвет изумруда 3-3 – зелёный. Только большинство камней не имеет чистый цвет, чаще всего они играют разными оттенками. При тщательном осмотре можно заметить жёлтые и синие дополнительные оттенки. Именно по ним и оценивают качество драгоценности. Занимательно, что предпочтения по цветам в камне изменяются, в зависимости от модных тенденций. Например, если в моде теплота, желтизна будет цениться выше, если холод – синева. Единственное, что навсегда останется неизменным, – популярность смарагдов высокой чистоты.
Насыщенность и тон. Цветовая гамма минералов в природе может варьироваться от самых бледных и светлых до практически чёрных. Самые дорогие должны отвечать по тональности до 70%. Такая окраска считается самой чистой и пользуется большим спросом у ювелиров. В это время бледно-зелёные товары могут оцениваться в несколько долларов за карат. Серый оттенок в минерале практически обесценивает его, так как его не используют для изготовления украшений. Самой распространённой считается насыщенность, максимально приближённая к стандартному зелёному цвету.
Происхождение. Оно тоже сильно влияет на стоимость драгоценности. Профессиональный мастер легко сможет назвать месторождение камня, визуально рассмотрев его. Например, колумбийский минерал имеет желтизну. Это месторождение имеет повышенную популярность, но не потому, что там породы чище и качественнее, а всего лишь из-за успешной рекламы. Ещё существуют замбийские самоцветы. Их можно узнать по дополнительным синим оттенкам.

Изумруды 3-3 – недешёвое удовольствие. Если хочется найти красивое украшение, но по доступной стоимости, можно спросить минералы с пропитанным дефектом. Это товар, пропитанный обычно маслом кедра. Качество будет ниже, но без проверки отличить от дорогостоящего изделия будет сложно.

Синхронный RS-триггер

Схема асинхронного RS-триггера проста, но за это приходится заплатить целым рядом недостатков: наличие запрещенного состояния, установка 0 и 1 по отдельным линиям отсутствие синхронизации, низкая помехоустойчивость. Эти недостатки частично устраняются в синхронном RS-триггере, который представляет собой асинхронный RS-триггер к которому добавлена схема синхронизации.

В целом работа данного триггера аналогична, с той поправкой, что при наличии на входе синхронизации низкого логического уровня триггер хранит предыдущее состояние, не реагируя на сигналы по входным линиям, т.е. в этот момент он как минимум гораздо более помехоустойчив.

Структурная схема

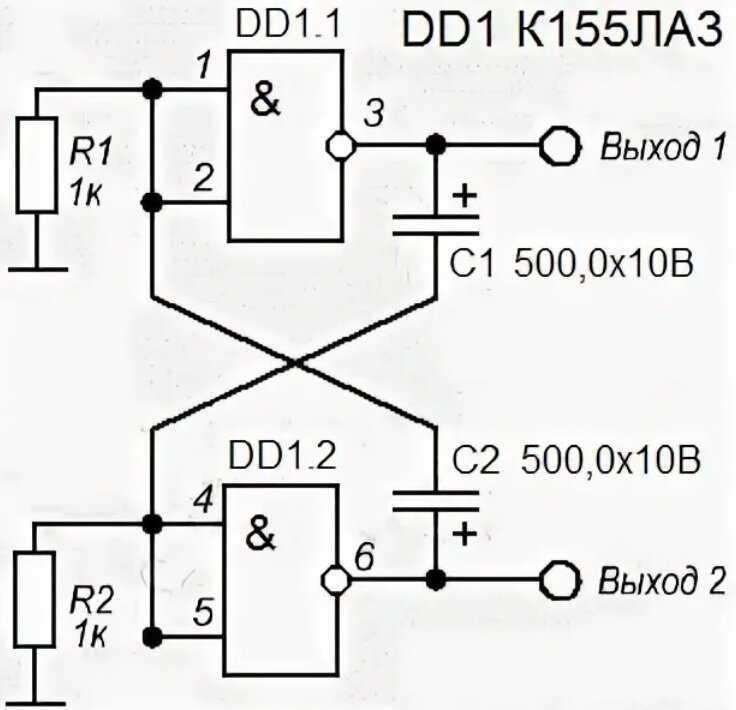

Конденсатор С1 обеспечивает положительную обратную связь между выходом второго и входом первого инвертора необходимую для возбуждения генератора.

Резистор R1 обеспечивает необходимое смещение по постоянному току, а также позволяет осуществлять небольшую отрицательную обратную связь на частоте генератора.

В результате преобладания положительной обратной связи над отрицательной на выходе генератора получается напряжение прямоугольной формы.

Изменение частоты генератора в широких пределах производится подбором емкости СІ и сопротивления резистора R1. Генерируемая частота равна fген = 1/(С1 * R1). С понижением питания эта частота уменьшается. По аналогичной схеме собирается и НЧ генератор подбором соответствующим образом С1 и R1.

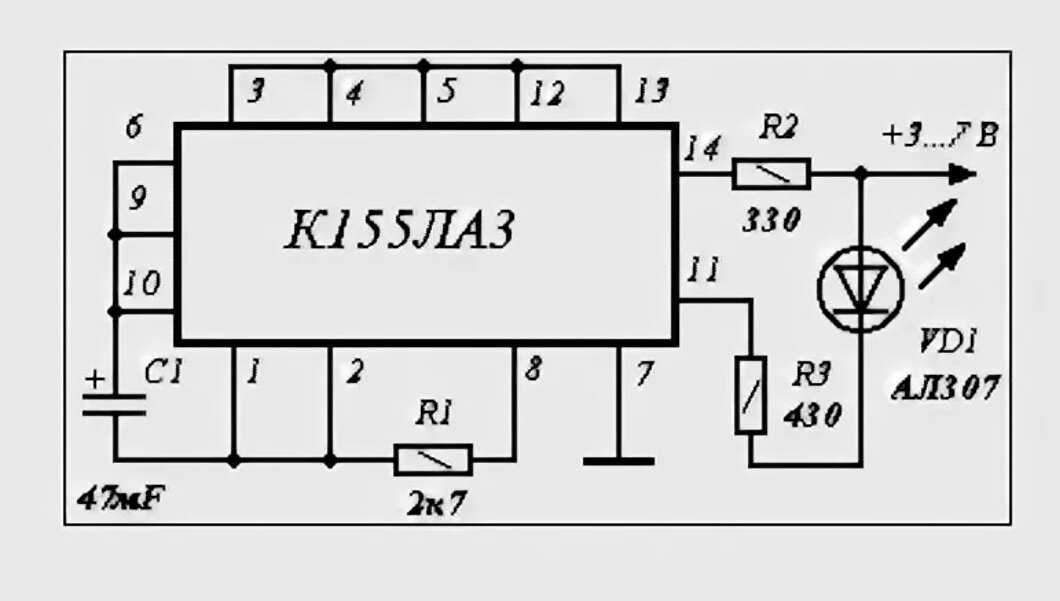

Рис. 1. Структурная схема генератора на логической микросхеме.

Описание работы одновибратора на логических элементах

Одновибратор состоит из двух логических элементов микросхемы К155ЛА3: первый из них применен в роли 2И-НЕ элемента, второй подключен как инвертор. Подача входного сигнала осуществляется посредством кнопки SA1. Кнопка в данной схеме применяется только в качестве имитации входного сигнала. В действующих же устройствах на данный вход обычно поступает сигнал с каких-либо узлов схемы.

Для наглядности работы одновибратора, к его выходу можно подключить светодиод через токоограничивающий резистор. Чтобы видеть свечение светодиода, нужно чтобы выходной импульс был достаточно продолжительный, поэтому выберем конденсатор емкостью 500 мкф.

Подадим питание и замерим стрелочным вольтметром напряжение на выводах логических элементов DD1.1 и DD1.2 микросхемы К155ЛА3. На выходе логического элемента DD1.1 микросхемы К155ЛА3 должен быть логический ноль (не более 0,4 вольта) и единица (более 2,4 вольта) на его входе 2. Так же на выходе 6 логического элемента DD1.2 будет единица и соответственно единица на выводе 1 на DD1.1.

Одновременно с этим процессом загорится и светодиод, подсказывая нам, что на выходе одновибратора появился одиночный импульс высокого уровня. Если параллельно конденсатору С1 подключить конденсатор такой же емкости, то мы заметим, что продолжительность импульса возросла вдвое. Так же изменяя сопротивление резистора R1 можно добиться изменения длительности импульса.

Подведем итог: Чем выше емкость конденсатора C1 и сопротивление R1, тем продолжительнее выходной импульс вырабатываемый одновибратором на К155ЛА3.

В данной схеме одновибратора сопротивление R1 и емкость Cl представляют собой времязадающую RC цепь. При малых значениях C1 и R1 длительность импульса будет настолько короткой, что визуально обнаружить его с помощью вольтметра или светодиода не реально. В этом случае наличие импульса можно зафиксировать с помощью осциллографа или логического пробника.

В ждущем состоянии вывод 2 микросхемы К155ЛА3 никуда не подсоединен, поскольку контакты SA1 еще незамкнуты. По сути, на входе находится единица. Зачастую вход в таком случае соединяют с плюсом питания через сопротивление 1 кОм.

Из-за подключенного сопротивления R1, на входе логического элемента DD1.2 находится лог. 0, а на его выходе лог. 1. Поскольку на обоих выводах конденсатора лог. 0, он полностью разряжен.

В момент нажатия SA1, на вход 2 логического элемента DD1.1 поступает электрический сигнал низкого уровня. Поэтому на выводе 3 логического элемента DD1.1 единица. Положительный фронт через C1 подается на вход DD1.2. Соответственно с выхода его логический 0 поступит на вход DD1.1 и он будет присутствовать там даже после отпускания кнопки.

Одновременно через резистор происходит заряд конденсатора. И по окончании заряда напряжение на резисторе упадет и это переведет выход элемента DD1.2 в лог. 1. Одновибратор вернется в исходное состояние — в ждущий режим.

Следует заметить, то входной сигнал (нажатие кнопки) должен быть меньше по продолжительности, чем выходной иначе выходных импульсов не будет.

Источник

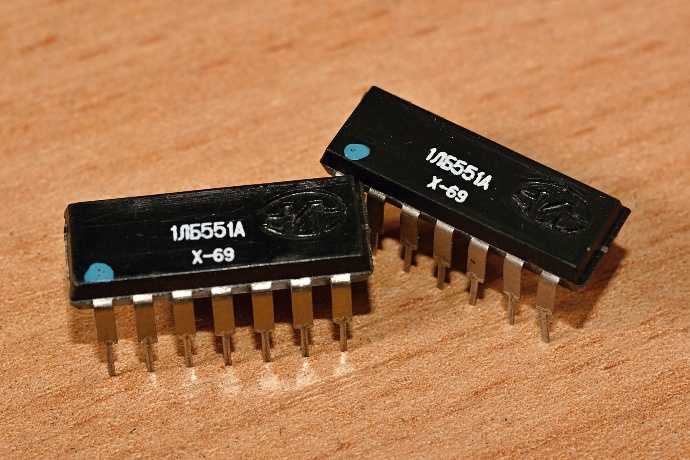

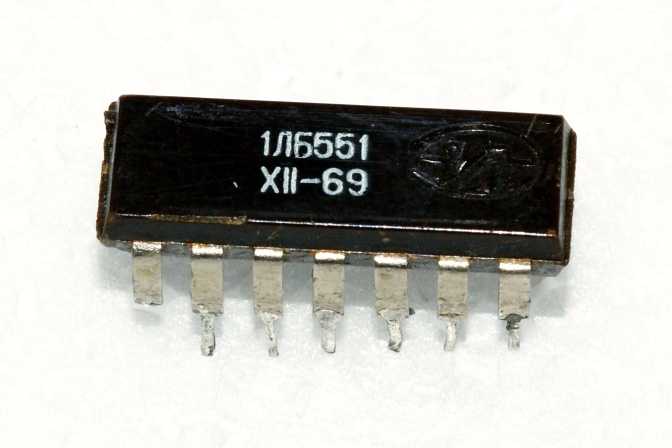

(К)1ЛБ551, 1ЛБ551А, К155ЛА1

Вполне обычные микросхемы (два элемента 4И-НЕ); паспорт
на них (от микросхемы производства завода «Искра»,
г.Ульяновск). Здесь они лишь по причине своего возраста…

Самая ранняя дата выпуска микросхем этой серии, известная мне на сегодня — октябрь 1969 года.
Интересно, что логотип НИИМЭ здесь отформован в
пластмассе корпуса, а не нанесен краской.

Эти выпуски еще могли разбраковываться по быстродействию/нагрузочной способности,
с добавлением дополнительной буквы в названии.

а вот эта микросхема интересна тем, что на лицевой
стороне у неё обозначение по новой системе, а на днище — еще по старой :)))

Настройка и детали

Подстроечным резистором R5 можно подобрать нужную громкость_звучания.

Постоянные резисторы — МЛТ-0,125, подстроечный—СПЗ-1Б, конденсаторы С1—СЗ — К50-6. Логические микросхемы К155ЛАЗ можно заменить на КІЗЗЛАЗ, К158ЛАЗ, транзистор КТ603В — на,КТ608 с любым буквенным индексом. Источником питания служат четыре последовательно соединенных аккумулятора Д-0,1, батарея «3336Л или стабилизированный выпрямитель на 5 В.

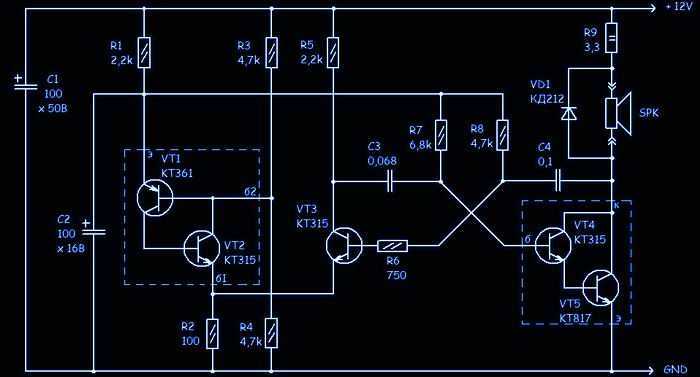

Сирена используется для подачи мощного и сильного звукового сигнала для привлечения внимания людей и применяется в системах пожарной сигнализации и автоматики, а также в сочетании с устройствами сигнализации на различных охраняемых объектах.

Генераторы в схеме отмечены желтой рамкой. Первый Г1 задаёт частоту изменения тона, а второй Г2 собственно сам тон, который плавно меняется на транзисторе VT1 включенного последовательно ссопротивлением R2. Для выбора требуемого звучания можно вместо сопротивлений R1, R2 использовать подстроечные резисторы тех же значений.

При включение напряжения питания, звукоизлучатель начинает генерировать тональный акустический сигнал, высота тона меняется с высокого на низкий и обратно. Сигнал звучит непрерывно, изменяется только тон звука, который переключаются с частотой 3-4 Гц.

В схеме сирены применены два мультивибратора на элементах D1.1 и D1.2 микросхемы К561ЛН2, управляющий тоном, и мультивибратор на элементах D1.3 и D1.4 этой же микросхемы, генерирующий тональные сигналы. Частота импульсов, генерируемая первым мультивибратором на элементах D1.3 и D1.4 зависит от элементов C2, R2 и C3, R4. Изменять частоту следования импульсов, а значит и тона звукового сигнала можно как сопротивлениями, так и емкостями.

Предположим, в начальный момент на выходе мультивибратора на элементах D1.1 и D1.2 имеется уровень логической единицы. Так как на катоды диодов VD1 и VD2 поступает плюс, то диоды будут запертыми. Сопротивления R4 и R5, в работе схемы не участвуют и частота на выходе мультивибратора минимальна, звучит низкотональный сигнал.

Как только на выходе этих элементов установится логический ноль диоды VD1 и VD2 откроются и подсоединят сопротивления R4 и R5. В результатечастота навыходе мультивибратора возрастет.

Используемые в схеме транзисторы КТ815 можно заменить на КТ817, а КТ814на КТ816. Диоды — КД521, КД522, КД503, КД102.

Следующее устройство может быть использовано в качестве аварийного сигнализатора или звукового сигнала для горного велосипеда. Оно представляет собой двухтональную сирену и состоит из тактового генератора на элементах DD1.1-DD1.3, двух тональных генераторов (первого на элементах DD2.1, DD2.2 и второго на элементах DD2.3, DD2.4), согласующего каскада с усилителем мощности на элементе DD1.4 и транзисторе VT1.

Схема состоит из двух генераторов. Первый используется для генерации тона, второй для изменения и модулирования.

Для максимального уровня громкости, необходимо, чтобы на пьезоэлемент поступала частота эквивалентная его резонансной частоте по мостовой схеме.

Основа конструкции мощный мультивибратор 4047, работающий в нестабильном режиме. Все это управляется мощным полевым MOSFET-транзистором VТ1, которым управляет таймер NE555, посредством генерации соответствующих прямоугольных импульсов низкой частоты, в результате чего осуществляется пожарной сирены. Переключение режимов работы непрерывно или прерывисто устанавливается с помощью тумблера.

Выводы 10 и 11 микросборки 4047 выдают противофазные, сигналы с которых управляют мостом на четырех MOSFET. Для получения максимальной громкости, то есть установки резонансной частоту пьезоэлемента, в конструкцию добавлен подстроечное сопротивление R6.

Эта схема составлена из сочетания музыкального синтезатора на микросхеме УМС-8-08 с мощным выходным каскадом электронной сирены. Для запуска схемы применено реле, обмотка которого имеет гальваническую развязку от остальной части схемы.

Микросхема УМС имеет стандартную схему подключения. Три кнопочных выключателя S1-S3 дают возможность настроить микросхему на исполнение одной из мелодий. При нажатии на первую кнопку начинается воспроизведение мелодии, а нажимая на третью можно перебрать мелодии и выбрать нужную.

Подборка нескольких схем сирен на микроконтроллерах PIC

Данная схема представляет собой простую многотональную сирену на основе микросборки UM3561

В схеме использован динамик на 8 Ом, мощностью 0,5 Вт. С помощью двух переключателей осуществляется выбор и воспроизведения различных тонов звучания тревожного сигнала. Каждая позиция генерирует свой собственный звуковой эффект.

Микросхемы ТТЛ (74…).

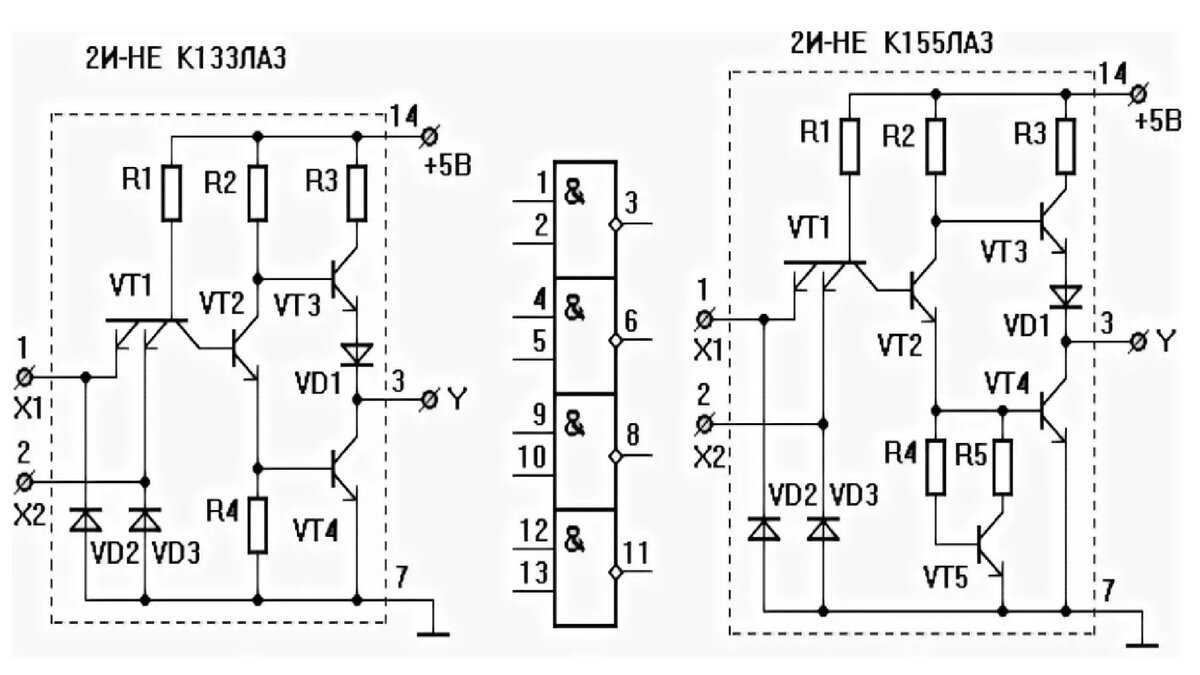

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия
Параметр
Нагрузка

Российские
Зарубежные
P_пот. мВт.
t_зд.р. нс
Э_пот.пДж.
C_н. пФ.
R_н. кОм.

К155 КМ155
74
10
9
90
15
0,4

К134
74L
1
33
33
50
4

К131
74H
22
6
132
25
0,28

К555
74LS
2
9,5
19
15
2

К531
74S
19
3
57
15
0,28

К1533
74ALS
1,2
4
4,8
15
2

К1531
74F
4
3
12
15
0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемыйвыход
Число входов-нагрузок из серий

К555 (74LS)
К155 (74)
К531 (74S)

К155, КM155, (74)
40
10
8

К155, КM155, (74), буферная
60
30
24

К555 (74LS)
20
5
4

К555 (74LS), буферная
60
15
12

К531 (74S)
50
12
10

К531 (74S), буферная
150
37
30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Io_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
