Исследование схемы мультивибратора
Лабораторная
работа № 5
Тема:
«Исследование схемы мультивибратора»
Цель работы: экспериментально исследовать схемы
автоколебательных мультивибраторов на транзисторах и интегральных микросхемах.
Используемое оборудование и аппаратура: осциллограф
С1-68, источник напряжения постоянного тока.
Теоретические сведения
Мультивибратор — релаксационный
генератор сигналов электрических прямоугольных сигналов с короткими фронтами.
Мультивибратор является одним из самых распространённых генераторов импульсов
прямоугольной формы, представляющий собой двухкаскадный резистивный усилитель
<#»891974.files/image001.gif»>

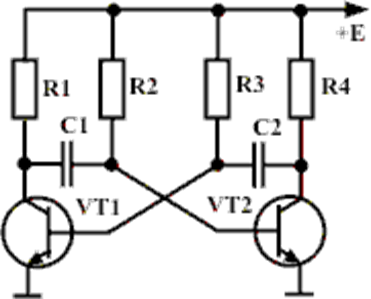

Симметричный транзисторный
мультивибратор.
Измерим ток коллектора с помощью
осциллографа. Просуммировав время открытого и закрытого состояния получим
Т-период. Зная период, вычислим частоту сигнала.=5.5 мс=1/T=5,5 кГц
Вид сигнала мультивибратора
Транзисторы не мгновенно переходят
из открытого состояния в закрытое из-за времени зарядки конденсатора.
Подключим дополнительный конденсатор
к C1. Время в открытом состоянии увеличилось. Если доп. Конденсатор поставим к
C2 — увеличится время в закрытом состоянии.
Подключим питание ко второму
мультивибратору.
-K155ЛА8
Видя сигнал на экране осциллографа
определим частоту:=220 мкс=1/T=4.45 ГГц.
При подключении дополнительного
конденсатора увеличится и время паузы, и время сигнала
При нажимании кнопки S1 сигнала не
будет.
Вывод: В ходе выполнения
лабораторной работы мы исследовали 2 схемы мультивибратора — симметричного
мультивибратора на транзисторах p-n-p типа и на интегральных микросхемах
(И-НЕ).
Контрольные вопросы
1.
Чем ограничивается величина максимальной частоты генерации мультивибраторов в
схемах, приведенных в работе?
Ёмкостью
конденсаторов.
.
Что такое скважность генерируемых сигналов?
Скважность
— отношение периода следования (повторения) электрических импульсов к их длительности.
Скважность определяет соотношение между пиковой и средней мощностью импульсов
напряжения или тока, что необходимо учитывать при выборе режима эксплуатации
радиоэлектронных устройств. .
Как можно плавно регулировать частоту генерации мультивибратора на первой
схеме?
.
Как можно плавно регулировать частоту генерации мультивибратора на первой
схеме?
Для
плавного регулирования частоты создается смещение на базах транзисторов
отдельным источником, напряжение которого можно регулировать.
.
Как будет вести себя вторая схема, если отключить ёмкость С?
Частота
колебаний мультивибратора увеличится.
Одновибратор
Формирование импульсов с помощью простейших логических элементов. Одновибратор или ждущий или заторможенный мультивибратор генерирует импульс заданной амплитуды и длительности после прихода запускающего импульса. Одновибратор строят с использованием цепи положительной обратной связи и пороговых элементов. Очень часто в качестве времязадающих элементов в мультивибраторах применяют RC цепочки. Могут быть использованы также линии задержки, отрезки кабеля. Один из способов построения одновибраторов – использование логических элементов.
Условие нормальной работы:
t зап < t имп. . Если это условие не выполняется, то можно укоротить импульс с помощью дифференцирующей цепочки, включенной на входе запуска.
Вместо RC цепочки можно включить любой элемент задержки: два последовательно включенных инвертора, линию задержки, отрезок кабеля и т.д. Элемент 2И-НЕ с триггером Шмидта на входе обеспечивает устойчивую работу схемы.
Полупроводниковая промышленность выпускает специализированные микросхемы, с помощью которых при минимальном числе внешних элементов можно строить генераторы импульсов. Пример такой микросхемы в ТТЛ серии – 1533АГ3. В одном корпусе микросхемы имеется 2 независимых элемента. Длительность импульса с выхода каждого элемента равна tимп = 0.5 RC.
Таблица состояний 1533АГ3
Q
1
1
1
1
x
x
сброс
1
x
x
1
Автоколебательный мультивибратор
вырабатывает непрерывную последовательность импульсов, следующих с некоторой частотой. Простейшую схему такого рода можно построить на одном элементе 2И-НЕ с триггером Шмидта на входе. Период следования импульсов на выходе определяется величиной логического перепада Vп, шириной гистерезиса на входе элемента и постоянной времени RC. Период импульсов для ТТЛ элементов можно рассчитать по формуле: . Стабильность частоты генератора зависит от стабильности времязадающих элементов R, C, а также от стабильности порогов переключения логических элементов и обычно не лучше нескольких процентов.
Исследование работы мультивибратора на К155ЛА3
Для изучения выходных сигналов желательно использовать логический пробник или стрелочный вольтметр. При тех номиналах, которые указаны на схеме, частота импульсов составит около 30 раз в минуту или примерно 0,5 Гц.
Следовательно, стрелка вольтметра, подсоединенного, к примеру, к выходу DD1.2 К155ЛА3, будет двигаться от 0 и почти до 5 вольт. Если подсоединить вольтметр к выходу DD1.1 К155ЛА3 можно увидеть точно такую же картину. Поэтому данный вид мультивибратора назван симметричным.
Теперь если к каждому конденсатору параллельно подключить еще по одному такому же, то можно заметить, что частота колебаний стрелка вольтметра снизилась примерно в 2 раза. Если теперь заменить первоначальные конденсаторы конденсаторами по 200 мкф, то сразу будет заметно увеличение частоты колебаний.
А что выйдет, если поменять емкость всего лишь одного конденсатора? К примеру, один конденсатор заменим на 100 мкф, а другой оставим как есть 500 мкф. Частота заметно возрастет, но еще плюс ко всему изменится отношение паузы и импульсов. Уменьшив емкость до 1…5 мкф, схема будет вырабатывать звуковую частоту в районе 500…1000 Гц.
Если один из постоянных резисторов убрать и на его место поставить переменный, то изменяя его сопротивление можно в небольшом диапазоне изменять частоту работы мультивибратора.
Но, бывает, что мультивибратор функционирует нестабильно или вообще не запускается. А все дело в том, что эмиттерный вход микросхем К155ЛА3 достаточно зависим от сопротивления резисторов, находящихся в его цепи. Эта специфика эмиттерного входа микросхемы К155ЛА3 состоит в следующем. Резистор на входе включен как составная часть одного из плеч мультивибратора. Из-за тока эмиттера на данном резисторе появляется напряжение, которое запирает транзистор.
Если же сопротивление данного резистора будет в диапазоне 2…2,5 кОм, то падение напряжения на нем окажется значительным, и это приведет к тому, что транзистор элементарно перестанет обрабатывать входной сигнал. И наоборот, если установить сопротивление в диапазоне 500…700 Ом, то транзистор окажется постоянно в открытом состоянии.
В связи с этим, сопротивление данных резисторов следует подбирать в диапазоне 800…2200 Ом. Только так возможно достичь стабильной работы мультивибратора на К155ЛА3, построенный по данной схеме. Так же на работу данного мультивибратора действуют такие моменты, как нестабильность питания, температура. От того мультивибратор на К155ЛА3, построенный по такой схеме фактически используется крайне редко.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Расчет автоколебательного мультивибратора
Для расчёта автоколебательного мультивибратора необходимо задать некоторые исходные параметры: частота импульсов f (или период колебаний T = 1/f), длительность генерируемых импульсов ti, амплитуда импульса Um.
Для примера рассчитаем симметричный автоколебательный мультивибратор с частотой выходных импульсов fi = 1 МГц, амплитудой импульса Um = 5 В.
1.Определим напряжение источника питания ЕК
Выберем ЕК = 6 В
2.Определим тип транзисторов, которые должны соответствовать следующим значениям
Данным параметрам соответствует транзистор КТ315 со следующими характеристиками: UCEmax = 30 В, ICmax = 100 mA, ICBO = 1 mkA, fh21e = 250 МГц, h21e = 20…90 (примем h21e = 50).
3.Определяем сопротивления R1 и R4 в коллекторных цепях транзисторов
где IK imax – максимально допустимый ток коллектора;
IKBO – максимально допустимый обратный ток коллектора.
Исходя из практических соображений для маломощных транзисторов выбирают RK больше (0,5 … 1) кОм, а для мощных транзисторов – не более (200 … 300) Ом.
Так как транзистор КТ315 маломощный, то выберем RK = 3,3 кОм.
4.Выбираем сопротивление резисторов R2, R3 в цепях баз транзисторов
Выберем R2 = R3 = Rb = 4,7 кОм
5.Выбираем ёмкость конденсаторов С1 и С2
В случае если ведётся расчёт для несимметричного мультивибратора с разной длительностью импульсов ti, то рассчитываются отдельно конденсаторы С1 и С2
Мультивибратор в автоколебательном режиме
На рисунке 1 показана наиболее распространенная схема мультивибратора на транзисторах с емкостными коллекторно-базовыми связями, на рисунке 2 — графики, поясняющие принцип его работы.
Мультивибратор состоит из двух усилительных каскадов на резиках. Выход каждого каскада соединен со входом другого каскада через кондеры С1 и С2.
Рис. 1 — Мультивибратор на транзисторах с емкостными коллекторно-базовыми связями
Мультивибратор, у которого транзисторы идентичны, а параметры симметричных элементов одинаковы, называется симметричным
Обе части периода его колебаний равны и скважность равна 2. Если кто забыл, что такое скважность, напоминаю: скважность — это отношение периода повторения к длительности импульса Q=Tи /tи. Величина, обратная скважности называется коэффициентом заполнения
Так вот, если имеются различия в параметрах, то мультивибратор будет несимметричным
Величина, обратная скважности называется коэффициентом заполнения. Так вот, если имеются различия в параметрах, то мультивибратор будет несимметричным
Мультивибратор в автоколебательном режиме имеет два состояния квазиравновесия, когда один из транзисторов находится в режиме насыщения, другой — в режиме отсечки и наоборот. Эти состояния не устойчивые. Переход схемы из одного состояния в другое происходит лавинообразно из-за глубокой ПОС.

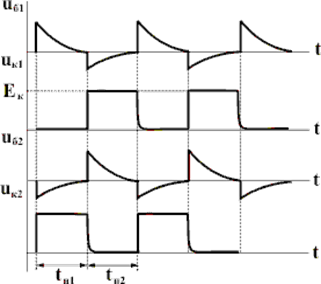

Рис. 2 — Графики, поясняющие работу симметричного мультивибратора
Допустим, при включении питания транзистор VT1 открыт и насыщен током, проходящим через резик R3. Напряжение на его коллекторе минимально. Кондер С1 разряжается. Транзистор VT2 закрыт и кондер С2 заряжается. Напряжение на кондере С1 стремится к нулю, а потенциал на базе транзистора VT2 постепенно становится положительным и VT2 начинает открываться. Напряжение на его коллекторе уменьшается и кондер С2 начинает разряжаться, транзистор VT1 закрывается. Далее процесс повторяется до бесконечности.
Параеметры схемы должны быть следующими: R1=R4, R2=R3, C1=C2. Длительность импульсов определяется по формуле:
Период импульсов определяется:
Ну а чтобы определить частоту, надо единицу разделить на вот эту вот хренотень (см. чуть выше).
Выходные импульсы снимаются с коллектора одного из транзисторов, причем с какого именно — не важно. Другими словами, в схеме два выхода. Улучшение формы выходных импульсов мультивибратора, снимаемых с коллектора транзистора, может быть достигнуто включением разделительных (отключающих) диодов в цепи коллекторов, как показано на рисунке 3
Через эти диоды параллельно коллекторным нагрузкам подключены дополнительные резики Rд1 и Rд2
Улучшение формы выходных импульсов мультивибратора, снимаемых с коллектора транзистора, может быть достигнуто включением разделительных (отключающих) диодов в цепи коллекторов, как показано на рисунке 3. Через эти диоды параллельно коллекторным нагрузкам подключены дополнительные резики Rд1 и Rд2 .
Рис. 3 — Мультивибратор с улучшенной формой выходных импульсов
В этой схеме после закрывания одного из транзисторов и понижения потенциалла коллектора подключенный к его коллектору диод также закрывается, отключая кондер от коллекторной цепи. Заряд кондера происходит через дополнительный резик Rд , а не через резик в коллекторной цепи, и потенциал коллектора запирающегося транзистора почти скачком становится равным Eк . Максимальная длительность фронтов импульсов в коллекторных цепях определяется в основном частотными свойствами транзисторов.
Такая схема позволяет получить импульсы почти прямоугольной формы, но её недостатки заключаются в более низкой максимальной скважности и невозможностью плавной регулировки периода колебаний. На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний. На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний
На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний.
Рис. 4 — Быстродействующий мультивибратор
В этой схеме резики R2, R4 подключены параллельно кондерам С1 и С2, а резики R1, R3 ,R4, R6 образуют делители напряжения, стабилизирующие потенциал базы открытого транзистора (при токе делителя, большем тока базы). При переключении мультивибратора ток базы насыщенного транзистора изменяется более резко, чем в ранее рассмотренных схемах, что сокращает время рассасывания зарядов в базе и ускоряет выход транзистора из насыщения.
Опыты с микросхемой К155ЛА3
На макетную плату установите микросхему К155ЛА3 к выводам подсоедините питание (7 вывод минус, 14 вывод плюс 5 вольт). Для выполнения замеров лучше применить стрелочный вольтметр, имеющий сопротивление более 10 кОм на вольт. Спросите, почему нужно использовать стрелочный? Потому, что, по движению стрелки, можно определить наличие низкочастотных импульсов.
После подачи напряжения, измерьте напряжение на всех ножках К155ЛА3. При исправной микросхеме напряжение на выходных ножках (3, 6, 8 и 11) должно быть около 0,3 вольт, а на выводах (1, 2, 4, 5, 9, 10, 12, и 13) в районе 1,4 В.
Для исследования функционирования логического элемента 2И-НЕ микросхемы К155ЛА3 возьмем первый элемент. Как было сказано выше, его входом служат выводы 1 и 2, а выходом является 3. Сигналом логической 1 будет служить плюс источника питания через токоограничивающий резистор 1,5 кОм, а логическим 0 будем брать с минуса питания.
Опыт первый (рис.1):
Подадим на ножку 2 логический 0 (соединим ее с минусом питания), а на ножку 1 логическую единицу (плюс питания через резистор 1,5 кОм). Замерим напряжение на выходе 3, оно должно быть около 3,5 В (напряжение лог. 1)
Вывод первый
: Если на одном из входов лог.0, а на другом лог.1, то на выходе К155ЛА3 обязательно будет лог.1
Опыт второй (рис.2):
Теперь подадим лог.1 на оба входа 1 и 2 и дополнительно к одному из входов (пусть будет 2) подключим перемычку, второй конец которой будет соединен с минусом питания. Подадим питание на схему и замерим напряжение на выходе.
Оно должно быть равно лог.1. Теперь уберем перемычку, и стрелка вольтметра укажет напряжение не более 0,4 вольта, что соответствует уровню лог. 0. Устанавливая и убирая перемычку можно наблюдать как «прыгает» стрелка вольтметра указывая на изменения сигнала на выходе микросхемы К155ЛА3.
Вывод второй:
Сигнал лог. 0 на выходе элемента 2И-НЕ будет только в том случае, если на обоих его входах будет уровень лог.1
Следует отметить, что неподключенные входы элемента 2И-НЕ («висят в воздухе»), приводит к появлению низкого логического уровня на входе К155ЛА3.
Опыт третий (рис.3):
Если соединить оба входа 1 и 2, то из элемента 2И-НЕ получится логический элемент НЕ (инвертор). Подавая на вход лог.0 на выходе будет лог.1 и наоборот.
У каждого настоящего радиолюбителя имеется микросхема К155ЛА3. Но
обычно их считают сильно устаревшими и не могут найти им серьезного использования, так как во многих
радиолюбительских сайтах и журналах обычно описаны только схемы мигалок, игрушек. В рамках этой статьи постараемся расширить радиолюбительский кругозор в рамках применения схем с использованием микросхемы К155ЛА3.
Эту схему можно использовать для зарядки мобильного телефона от прикуривателя бортовой сети автомобиля.
На вход радиолюбительской конструкции можно подавать до 23 Вольт. Вместо устаревшего транзистора П213 можно использовать более современный аналог КТ814.
Вместо диодов Д9 можно применить д18, д10. Тумблеры SA1 и SA2 используются для проверки транзисторов с прямой и обратной проводимостью.
Для того чтобы исключить перегрев фар можно установить реле времени, которое будет выключать стоп-сигналы если они горят более 40-60 секунд, время можно изменить подбором конденсатора и резистора. При отпускании и следующем нажатии педали фонари снова включаются, так что на
безопасность вождения это никак не влияет
Для повышения КПД преобразователя напряжения и предотвращения сильного перегрева, в выходном
каскаде схемы инвертора применены полевые транзисторы с низким сопротивлением
Сирена используется для подачи мощного и сильного звукового сигнала для привлечения внимания людей и эффективно защищает ваш оставленный и пристегнутый на короткое время байк.
Если вы хозяин дачи, виноградника или домика в деревне, то вы знаете, какой огромный ущерб могут создать мыши, крысы и другие грызуны, и какой затратной неэффективной, а иногда и опасной является борьба с
грызунами стандартными способами
Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05
Кроме микросхемы в имеется яркий светодиод и несколько компонентов обвязки. После сборки устройство начинает работать сразу. Регулировка не требуется, кроме подстройки длительности вспышек.
Напомним, что конденсатор C1 номиналом 470 микрофарад впаиваем в схему строго с соблюдением полярности.
С помощью номинала сопротивления резистора R1 можно изменять длительность вспышки светодиода.
Обновлено: 04.06.2021
103583
(К)1ЛБ551, 1ЛБ551А, К155ЛА1
|
Вполне обычные микросхемы (два элемента 4И-НЕ); паспорт Самая ранняя дата выпуска микросхем этой серии, известная мне на сегодня — октябрь 1969 года. Эти выпуски еще могли разбраковываться по быстродействию/нагрузочной способности, |
а вот эта микросхема интересна тем, что на лицевой |
Схема универсального генератора
Исходя из вышеизложенного, на рис. 2 представлена принципиальная схема универсального генератора, собранная на двух микросхемах типа K155ЛA3. Генератор позволяет получить три диапазона частот: 120. 500 кГц (длинные волны), 400. 1600 кГц (средние волны), 2,5. 10 МГц (короткие волны) и фиксированную частоту 1000 Гц.
На микросхеме DD2 собран генератор низкой частоты, частота генерации которого составляет примерно 1000 Гц. В качестве буферного каскада между генератором и внешней нагрузкой используется инвертор DD2.4.
Низкочастотный генератор включается выключателем SA2, о чем свидетельствует красное свечение светодиода VD1. Плавное изменение выходного сигнала генератора НЧ производится переменным резистором R10. Частота генерируемых колебаний устанавливается грубо подбором емкости конденсатора С4, а точно — подбором сопротивления резистора R3.
Рис. 2. Принципиальная схема генератора на микросхемах К155ЛА3.
Схема автоколебательного мультивибратора и принцип её работы
Чаще всего мультивибратор создают с использованием биполярных транзисторов, связь между которыми осуществляется за счёт коллекторно-базовых цепей. Схема симметричного мультивибратора показана ниже.
Схема мультивибратора.
Простейший мультивибратор состоит из следующих основных элементов: транзисторы VT1 и VT2, резисторы R1 и R4 являются коллекторной нагрузкой транзисторов, резисторы R2 и R3 являются элементами частотозадающей цепи и конденсаторы C1 и C2 также являются элементами частотозадающей цепи и связи между транзисторами. По своей сути данная схема представляет собой двухкаскадный усилитель с ОЭ, который охвачен глубокой положительной обратной связью. Для правильного функционирования мультивибратора необходимо, чтобы плечи мультивибратора обладали идентичными параметрами. В частности должны быть одинаковыми транзисторы VT1 и VT2, а в случае симметричного мультивибратора также одинаковые параметры элементов R1 = R4, R2 = R3 и C1 = C2. Опишем принцип работы мультивибратора, основываясь на его временные диаграммы.
Временные диаграммы работы мультивибратора.
Как уже говорилось выше, мультивибратор функционирует в автоколебательном режиме, поэтому для описания работы выделим один период его колебаний. Условно период работы можно разделить на два промежутка: Х1 – Х2 и Х2 – Х3. Давайте рассмотрим их по отдельности, но прежде опишем начальные условия работы.
Как говорилось выше, мультивибратор имеет два плеча, которые обладают некоторой идентичностью, но она мнимая, так как практически невозможно подобрать одинаковые во всем элементы схемы. Поэтому в начальный момент времени, при подаче питания, допустим коллекторный ток транзистора VT1 оказался несколько больше коллекторного тока транзистора VT2. Это вызовет увеличение напряжения на резисторе R1 и уменьшению коллекторного напряжения VT1, а через конденсатор C1 уменьшение на базе транзистора VT2, что в свою очередь уменьшит коллекторный ток транзистора и падение напряжения на резисторе R4. Уменьшение напряжения на R4, в свою очередь, через конденсатор C2 увеличит напряжение на базе VT1, что ещё больше увеличит коллекторный ток VT1, а соответственно и падение напряжения на резисторе R1. Таким образом, транзистор VT1 окажется, насыщен, и ток через него будет ограничен только коллекторным резистором R1, а транзистор VT2 – закрыт, а ток через него практически равен нулю.
Итак мы подошли к моменту времени Х1 на временных диаграммах работы мультивибратора, когда конденсатор C1 начинает заряжаться через открытый транзистор VT1 и резистор R2, а конденсатор C2 начнёт разряжаться через p-n переход база-эмиттер VT1 и резистор R4. По мере заряжания конденсатора C1 напряжение на базе VT2 увеличивается, а напряжение на базе VT1 уменьшается, и в момент времени Х2 произойдёт отпирание транзистора VT2. Вместе с открыванием VT2 произойдёт закрытие транзистора VT1. И таким образом процесс открытия и закрытия транзисторов будет происходить периодически, а на коллекторах транзисторов будут периодически возникать импульсы прямоугольной формы. Параметры импульсов полностью определяются значениями элементов схемы.
Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.
Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах. Тридцать лет назад я впервые
увидел вблизи полноценную, работающую «светомузыку». Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема.
Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно,
красный канал низких частот устойчиво моргает в ритм с ударными, средний — зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное
тонкое — звенящее и пищащее.
Недостаток один —
необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти «на полную» врубать свою «Электронику»
для того, что бы добиться достаточно устойчивой работы устройства.
В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс.
Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой на вход усилителя.
Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.
Одновибратор на логических элементах К155ЛА3
Одновибратором именуют генератор, вырабатывающий одиночные электрические импульсы. Алгоритм работы одновибратора таков: при поступлении на вход одновибратора электрического сигнала, схема выдает на выходе короткий импульс, продолжительность которого определяется номиналами RC цепи.
После окончания формирования выходного импульса, одновибратор вновь возвращается в свое первоначальное состояние, и процесс повторяется при поступлении нового сигнала на его входе. Поэтому данный одновибратор еще именуют ждущим мультивибратором.
На практике применяется множество разновидностей одновибраторов, таких как одновибратор на транзисторах, операционных усилителях и одновибратор на логических элементах.
Описание работы одновибратора на логических элементах
Одновибратор состоит из двух логических элементов микросхемы К155ЛА3: первый из них применен в роли 2И-НЕ элемента, второй подключен как инвертор. Подача входного сигнала осуществляется посредством кнопки SA1. Кнопка в данной схеме применяется только в качестве имитации входного сигнала. В действующих же устройствах на данный вход обычно поступает сигнал с каких-либо узлов схемы.
Для наглядности работы одновибратора, к его выходу можно подключить светодиод через токоограничивающий резистор. Чтобы видеть свечение светодиода, нужно чтобы выходной импульс был достаточно продолжительный, поэтому выберем конденсатор емкостью 500 мкф.
Подадим питание и замерим стрелочным вольтметром напряжение на выводах логических элементов DD1.1 и DD1.2 микросхемы К155ЛА3. На выходе логического элемента DD1.1 микросхемы К155ЛА3 должен быть логический ноль (не более 0,4 вольта) и единица (более 2,4 вольта) на его входе 2. Так же на выходе 6 логического элемента DD1.2 будет единица и соответственно единица на выводе 1 на DD1.1.
Подключив вольтметр к выводу 6 логического элемента DD1.2 , как уже было сказано до этого, на нем лог. 1. Теперь нажмем кратковременно кнопку SA1. Стрелка вольтметра резко отойдет практически до нуля. Примерно через 1-2 секунды она опять стремительно примет исходное положение. По такому движению стрелки можно сделать вывод, что мы наблюдали сигнал низкого уровня.
Одновременно с этим процессом загорится и светодиод, подсказывая нам, что на выходе одновибратора появился одиночный импульс высокого уровня. Если параллельно конденсатору С1 подключить конденсатор такой же емкости, то мы заметим, что продолжительность импульса возросла вдвое. Так же изменяя сопротивление резистора R1 можно добиться изменения длительности импульса.
Подведем итог: Чем выше емкость конденсатора C1 и сопротивление R1, тем продолжительнее выходной импульс вырабатываемый одновибратором на К155ЛА3.
В данной схеме одновибратора сопротивление R1 и емкость Cl представляют собой времязадающую RC цепь. При малых значениях C1 и R1 длительность импульса будет настолько короткой, что визуально обнаружить его с помощью вольтметра или светодиода не реально. В этом случае наличие импульса можно зафиксировать с помощью осциллографа или логического пробника.
Характеристики микросхемы К155ЛА3
Импортный аналог микросхемы К155ЛА3 это SN7400(или просто -7400, без SN)
Очень простая схема звукового генератора, на 1 резисторе и конденсаторе.
Радиомикрофон
В эту схему в цепи обратной связи введены два элемента задающие частоту импульсов — микрофон и конденсатор. Эта так называемая RC времязадающая цепочка будет появляться во всех последующих схемах с небольшими вариациями.
Логический пробник
Схемы на микросхеме К155ЛА3
Изготовление печатной платы ЛУТ способом
Как выбрать паяльник и на что обратить внимание
Паяльник для радиолюбителя, наверное самая главная вещь в его арсенале, поэтому к выбору паяльника следует подойти ответственно и знать какие бывают паяльники на что стоит обратить внимание. К155ЛА3
Легенда из СССР. Сделано своими руками ) ← Hodor
Если бегущие огни на светодиодах предполагается активно использовать в дальнейшем (например, в автомобиле, велосипеде), то лучше собрать миниатюрную печатную плату. Для этого понадобится односторонний текстолит размером 55*55 мм, а также радиоэлементы:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Ход работы 6 вольта, но если использовать светодиоды, то надобность в транзисторах отпадает на схеме отмечено красным квадратом и подключение светодиодов осуществляется к Т,Т1,М,М1,Р,Р1,F,F1 рис. Спрашивайте, я на связи!
К155ЛА3. Легенда из СССР. Сделано своими руками ) ← Hodor
Если бегущие огни на светодиодах предполагается активно использовать в дальнейшем (например, в автомобиле, велосипеде), то лучше собрать миниатюрную печатную плату. Для этого понадобится односторонний текстолит размером 55*55 мм, а также радиоэлементы:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Ход работы 6 вольта, но если использовать светодиоды, то надобность в транзисторах отпадает на схеме отмечено красным квадратом и подключение светодиодов осуществляется к Т,Т1,М,М1,Р,Р1,F,F1 рис. Спрашивайте, я на связи!
Порядок сборки схемы.
О деталях приставки. Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами
со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные
– СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков.
При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом
ПЭВ-1 0,1-0,15 по 150-300 витков каждая.
Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки,
минимум — 2А. Если количество ламп на каждый канал увеличить — соответственно возрастет
потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный
на рабочий ток минимум — 250 мА(а лучше — больше).
Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность,
подав на его вход сигнал достаточного уровня.
Если этот каскад отрабатывает нормально, — собирают
активный фильтр. Далее — проверяют снова работоспособность того, что получилось.
В итоге, после испытания имеем — реально работающий канал.
Подобным образом необходимо собрать и отстроить все три канала.
Подобное занудство гарантирует безусловную работоспособность устройства после «чистовой» сборки на
монтажной плате, если работа проведена без ошибок и с применением «испытанных» деталей.
Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать
более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить.
Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом — поможет избавиться от навесных проводов-перемычек.
Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт
Схему, приведённую ниже, собирал в юности, на занятиях кружка радиоконструирования. Причём безуспешно. Возможно, микросхема К155ЛА3 всё-таки не подходит для подобного металлоискателя, возможно частота 465 кГц не самая подходящая для подобных устройств, а возможно надо было экранировать поисковую катушку как в остальных схемах раздела «Металлоискатели»
В общем получившаяся «писчалка» реагировала не только на металлы но и на руку и прочие неметаллические предметы. К тому же микросхемы 155-ой серии слишком не экономичны для переносных приборов.
