Автомобильный стробоскоп своими руками. Схема и описание

Главная » Автоэлектроника » Автомобильный стробоскоп своими руками. Схема и описание

Большинству автомобилистам, безусловно, известно, как важна для двигателя внутреннего сгорания точная настройка момента зажигания. Понятно, что на глазок эту процедуру сделать нельзя, для этого нужно специальное оборудование, которым является автомобильный стробоскоп.

Использование автомобильного стробоскопа помогает точно выставить момент зажигания двигателя даже неопытному владельцу авто, не имеющему  какое-либо знание в этом вопросе.

Конечно же, промышленно изготовленный стробоскоп довольно таки дорог, да и ресурс работы импульсной лампы в ней не такой уж большой. Поэтому возникает логичный вопрос: «А нельзя ли сделать автомобильный стробоскоп своими руками?», и ответ будет « Конечно же, можно». Об этом и пойдет речь в данной статье. В настоящее время в продаже имеются сверхяркие светодиоды, свечение которых на порядок сильнее чем «старые-добрые» АЛ307.

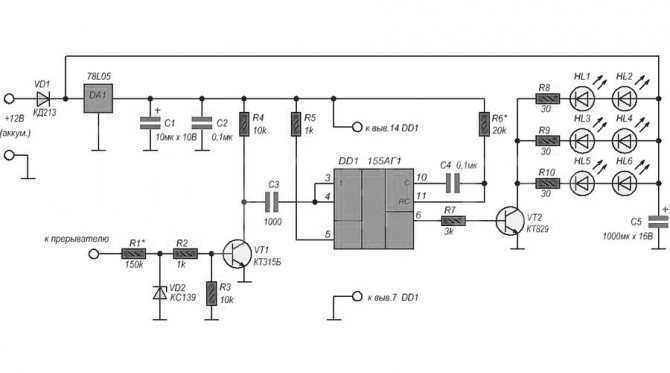

Основой устройства является интегральная микросхема DD1 —  одновибратор 155АГ1, который запускается в данной схеме только импульсами отрицательной полярности. Управляющий сигнал с прерывателя автомобиля поступает на базу транзистора VT1, который и формирует импульсы отрицательной полярности. Резисторы R1, R2, R3 и стабилитрон  VD2 ограничивают амплитуду входного сигнала идущего с прерывателя зажигания автомобиля.

Конденсатор С4 и резистор R6  задают необходимую длительность импульсов, которые формируются одновибратором DD1. При указанных на схеме значениях C4 и R6 продолжительность этих импульсов равна примерно 1,5…2мс.

Далее с выхода 6 микросхемы DD1 импульсы, синхронизированные с зажиганием автомобиля, поступают на базу транзистора VT2, который работает в режиме ключа. В результате чего через группу сверхярких светодиодов протекает импульсный ток порядка 0,4А. Для светодиодов такая большая величина тока не страшна, поскольку длительность этих импульсов очень мала.

Питание стробоскопа осуществляется от аккумулятора автомобиля.  Не забывайте следить за состоянием аккумулятора автомобиля, и в случае необходимости подзаряжайте его зарядным устройством.

Если светодиодный стробоскоп собран без ошибок, то он начинает сразу работать. При недостаточной яркости вспышек, их можно подрегулировать путем подбора необходимого сопротивления резистора R6. Самым удачным корпусом для стробоскопа будет корпус старого фонарика. Светодиоды необходимо расположить как можно ближе друг к другу.

 В отсутствии транзистора КТ829 его можно заменить по следующей схеме:

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Отправить сообщение об ошибке.

Синхронизация стробоскопической вспышки

При изменении времени появления вспышки стробоскопа или интервалов между вспышками (частоты вспышек) движущийся или вращающийся объект может казаться:

1. остановившимся
2. немного отклоняющимся вперёд или назад.

В вышеупомянутом примере с вентилятором лопасть будет казаться неподвижной, если вспышка будет синхронизирована с определённым положением лопасти при вращении. Это происходит оттого, что стробоскопическая вспышка отображает одно и то же изображение на сетчатке глаза. Поскольку сетчатка не видит движения лопастей между импульсами стробоскопа, глаз воспринимает это как состояние покоя.

Если стробоскоп синхронизирован на частоту вспышек, немного превышающую скорость вращения вентилятора, то лопасть не будет успевать принимать то же положение при возникновении следующей вспышки. В таком режиме на сетчатке глаза будет отображена последовательность положений лопасти с отклонением назад в каждом последующем кадре. Поэтому будет казаться, что вентилятор медленно движется в обратном направлении.

Рис1: Если кажется, что вентилятор движется в обратную сторону, то частота стробоскопической вспышки выше скорости вращения лопастей:

Если стробоскоп синхронизирован на частоту вспышек, немного отстающую от скорости вращения вентилятора, то лопасть будет вставать в то же положение раньше возникновения следующей вспышки. В таком режиме на сетчатке глаза будет отображена последовательность положений лопасти с отклонением вперёд в каждом последующем кадре. Поэтому будет казаться, что вентилятор медленно движется вперёд.

Рис2: Если кажется, что вентилятор движется вперёд, то частота стробоскопической вспышки ниже скорости вращения лопастей:

Полицейский стробоскоп своими руками на логическом счетчике

Для получения эффекта, сходного с мерцанием светодиодов в стробоскопе на служебных моторах правоохранителей, можно воспользоваться интересным вариантом на логическом счетчике 561 серии и 555 таймера. Схема получается несколько сложнее предыдущих разработок, но при наличии пары часиков свободного времени и умения паять, можно собрать небольшую самоделку на печатной плате.

В качестве нагрузки используются пакеты из светодиодов с общим потребляемым током не более 3А, при желании можно заменить маломощными галогенными лампами с общей потребляемой мощностью до 30 Вт.

Спецификой построения подобной схемы стробоскопа на светодиодах является интересная особенность формирования управляющего сигнала. Микросхема на 555 сборке выступает в роли источника управляющего сигнала, поступающего на вход счетчика. Не вдаваясь в особенности работы стробоскопа, можно только отметить, что схема зажигания и гашения светодиодов скопирована с стробоскопа полицейского авто.

Импульсы прямоугольной формы подаются на счетчик и суммируются. После определенного программируемого времени потенциал на управляющем контакте меняется с высокого на низкий.

Работает стробоскоп примерно так: каждый из пакетов светодиодов вспыхивает, дает некоторое запрограммированное количество вспышек и гаснет, далее сигнал передается следующему пакету светодиодов и так в циклическом режиме.

Важно!
В качестве управляющих ключей в схеме стробоскопа использованы мощные КТ819 или биполярные КТ818, что позволяет управлять большими токами в нагрузке. Для питания 555 микросхемы максимальное напряжение питания нельзя увеличивать более 18 Вольт, на больший диапазон работы стабилизатор не рассчитан, и сохраняет работоспособность схемы даже при падении напряжения до 5 В

Для питания 555 микросхемы максимальное напряжение питания нельзя увеличивать более 18 Вольт, на больший диапазон работы стабилизатор не рассчитан, и сохраняет работоспособность схемы даже при падении напряжения до 5 В.

Что грозит?

Теперь вернёмся к обычным вспышкам ФСО – без режима мигания. За их установку предусмотрен небольшой штраф. Однако, как мера обеспечения может быть применено ещё одна процедура – гораздо более неприятная, нежели штраф.

Какой штраф?

Ещё кое-что полезное для Вас:

• Можно ли ставить светодиодные LED-лампы в противотуманные фары?
• Можно ли ставить ксенон в противотуманные фары?
• Светодиодные лампы LED — можно ли ставить в фары?

Аннулирование регистрации

На практике 2021 года это происходит после составления рапорта сотрудником ДПС на дороге, который далее передаётся его начальнику. А вы об аннулированном учёте машины можете узнать только из соответствующего письма из ГИБДД с предложением приехать и показать автомобиль с отсутствующим нарушением. То есть вам необходимо будет снять вспышки ФСО и показать машину инспектору. После этого регистрация будет возобновлена.

Схема и инструкция по сборке стробоскопа на светодиодах своими руками

Устройство, воспроизводящее непрерывный световой поток в импульсном молниеподобном режиме, применяется в различных областях – от индикации системы зажигания до подсветки дискотек и сигнальных устройств спецавтомобилей.

Рассмотрим, как своими руками сделать стробоскоп на светодиодах, как выглядит его схема и печатная плата, какие необходимые инструменты и компоненты для этого понадобятся, из каких этапов состоит сборка электроники, а также какие другие дополнительные процедуры понадобятся для приведения устройства в работоспособное состояние.

Необходимые инструменты

Для изготовлениястробоскопа на базе светодиодов своими руками понадобится следующий наборинструментов и приспособлений:

1. Измерительное устройство.
2. Набор отверток.
3. Плоскогубцы.
4. Паяльная станция или паяльник с необходимыми компонентами.
5. Дрель или шуруповерт.
6. Нож по дереву.
7. Фломастер.
8. Наждачка.

Важно! При внедрении в схему стробоскопа очень мощных светодиодов возникающие вспышки света могут негативно сказаться на зрении. Поэтому в ходе работы устройства нужно исключить прямой зрительный контакт с подобным светоисточником, например, установив матовый рассеиватель

Схема и печатная плата

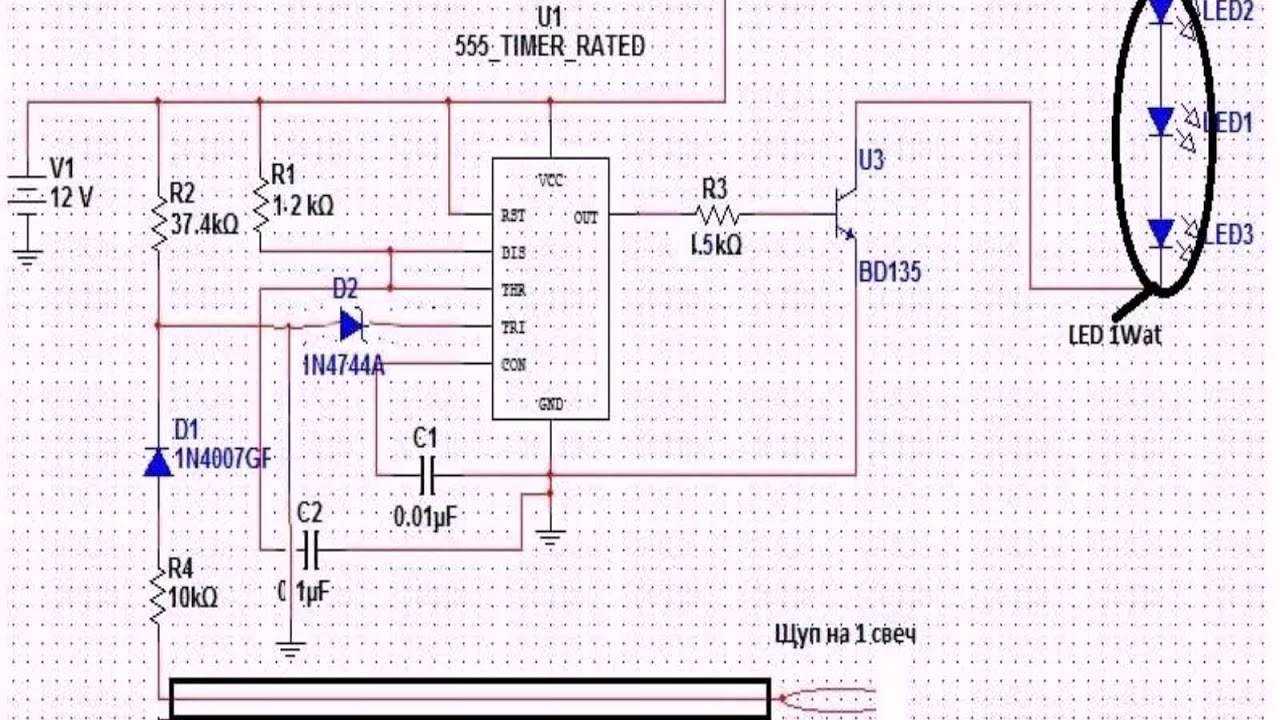

Сделать стробоскоп на светодиодахможно по нескольким схемам. Одной из самых простых и доступных являетсяследующая:

В основе такой схемыиспользуется таймер типа таймер LM555, либо его зарубежный аналог NE555. Онпроизводит импульсы, параметры которых определяются потенциометром илирезистором. Особенностью данной модели является то, что плата может включать и3, и 10 и любое другое количество диодов. Главное преимущество такой схемы –стабильность импульсов и независимость их от потенциала АКБ.

Необходимые компоненты

К выше рассмотреннойсхеме стробоскопа на светодиодах понадобятся следующие основные компоненты ссоответствующими характеристиками:

C1	1uF 50V
C2	1000uF 16V
D1	1N4148
IC1	LM555N
Q1	IRFZ44N
R1	100k
R2	10k
R3	56
R4	5,6 2W
RV1	1M (variableresistor or potentiometer)
LED1-LED60	5mm whitewater clear ultra bright LED

Для сборки схемы потребуется корпус. Можно использовать пластиковую или металлическую основу. Его размеры должны соответствовать пространственному расположению светодиодов, платы и электронной начинки в стробоскопе. Например, для 60-диодной модели его размеры будут около 100х70х30 мм.

Для того чтобы закрыть диоды сверху, понадобится фрагмент оргстекла или другого светопропускающего или матового материала, аналогичный по ширине и длине. Также потребуются винты на восемь М3, пара небольших винтов для фиксации выключателя, стальные держатели (отрезков трубки) размером — 5х22 и 5х10.

Еще потребуется холдерот элемента питания на девять вольт, отрезок проводника, разъем для подключенияпитания постоянного тока, выключатель и регулятор резистора для переменноготока.

Совет! Обязательными элементами схемы светодиодного стробоскопа являются резисторы. Измерить их основной рабочий параметр – сопротивление — можно мультиметром, а также определить по цветовой маркировке в таблице или вычислить на специальном онлайн-калькуляторе.

Основные выводы

Чтобы изготовить своимируками стробоскоп на базе одноцветных или RGB светодиодов, необходимы следующиеинструменты и компоненты:

1. Линейка, отвертки, плоскогубцы, наждачка.
2. Дрель или шуруповерт, винты, держатели.
3. Паяльник с набором принадлежностей.
4. Корпус, светодиоды, электронные компоненты, провода, оргстекло.

Собранная схема стробоскопа на простых светодиодах может работать от батареи в девять вольт, размещаемой в его корпусе, и от сетевого блока питания номиналом от 6 до 12 вольт, выдавая разную яркость светового потока.

Необходимые компоненты

Рассмотренная выше схема светодиодного стробоскопа потребует следующих основных компонентов с соответствующими характеристиками:

Do1	1 мкФ 50 В
Do2	1000 мкФ 16 В
D1	1N4148
IC1	LM555N
Q1	IRFZ44N
R1	100 тыс
R2	10 тыс
R3	56
R4	5,6 2 Вт
RV1	1M (переменный резистор или потенциометр)
LED1-LED60	сверхяркий 5-миллиметровый прозрачный белый светодиод

Для сборки схемы понадобится чехол. Можно использовать пластиковую или металлическую основу. Его размеры должны соответствовать пространственному расположению светодиодов, платы и электронной заливки строба. Например, для модели на 60 диодов ее габариты будут примерно 100х70х30 мм.

Чтобы закрыть диоды сверху, вам понадобится кусок оргстекла или другого материала, пропускающего свет или непрозрачного, аналогичного по ширине и длине. Вам также понадобятся восемь винтов M3, пара маленьких винтов для крепления переключателя, стальные кронштейны (длины трубок) размером 5×22 и 5×10.

Вам также понадобится держатель для девятивольтовой батареи, кусок проводника, разъем питания постоянного тока, переключатель и резистор-стабилизатор переменного тока.

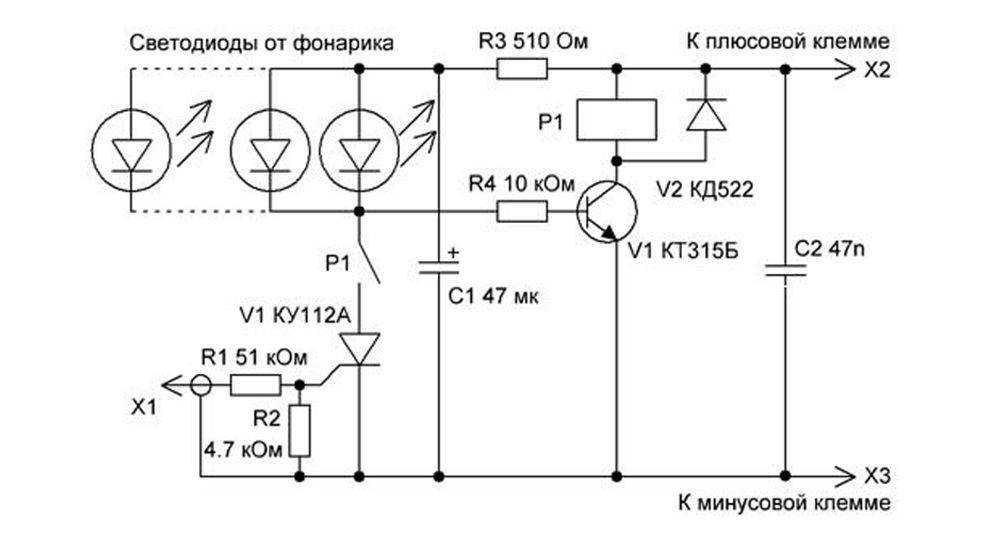

Схема устройства и принцип работы

После подачи тока через провода питания конденсатор очень быстро зарядится через резистор. Когда будет достигнут определенный порог заряда, через резистор напряжение будет поступать на открывающийся контакт транзистора. Здесь сработает реле. Когда реле замкнется, оно создаст цепь из тиристора, светодиода и конденсатора. Затем через делитель импульс попадет на управляющий вывод тиристора. Далее тиристор откроется, а конденсатор разрядится на светодиоды. В результате стробоскоп, своими руками изготовленный, ярко вспыхнет.

Через резистор и тиристор базовыевывод транзистора соединяется с общим проводом. Из-за этого транзистор закроется, а реле отключится. Время свечения светодиодов увеличивается, так как контакт разрывается не сразу. Но контакт разорвется, а тиристор будет обесточен. Схема вернется в базовое положение, пока не поступит новый импульс.

Изменяя емкости конденсатора, можно менять время свечения. Если выбрать конденсатор большей емкости, то светодиодный стробоскоп, своими руками изготовленный, будет ярче и дольше светиться.

Принцип работы

Схема стробоскопа питается от автомобильного аккумулятора. В момент замыкания выключателя SA1, триггер DD1 переходит в исходное состояние. При этом на инверсных выходах (2, 12) появляется высокий потенциал, а на прямых (1, 13) – низкий потенциал. Конденсаторы С3, С4 заряжены через соответствующие резисторы.

Импульс с датчика, пройдя через дифференцирующую цепь, поступает на тактовый вход первого одновибратора DD1.1, что приводит к его переключению. Начинается перезаряд С3, который через 15 мс заканчивается очередным переключением триггера. Таким образом, одновибратор реагирует на импульсы с датчика, формируя на выходе (1) прямоугольные импульсы. Длительность выходных импульсов с DD1.1 определяется номиналами R3 и С3.

Второй одновибратор DD1.2 работает аналогично первому, уменьшая длительность импульсов на выходе (13) в 10 раз (примерно до 1,5 мс). Нагрузкой для DD1.2 служит усилительный каскад из транзисторов, которые открываются на время импульса. Импульсный ток через светодиоды ограничен исключительно резисторами R6-R8 и в данном случае достигает величины 0,8 А.

Не стоит пугаться столь большого значения тока

Во-первых, его импульс не превышает 1 мс, со скважностью в рабочем режиме не менее 15. Во-вторых, современные светодиоды обладают гораздо лучшими техническими характеристиками в сравнении с их предшественниками из 2000 года, когда эта схема впервые получила практическое применение

Тогда нужно было поискать светодиоды с силой света в 2000 мкд. Сейчас белый LED (от англ. Light-emitting diode) типа C512A-5 мм от ]Cree с углом рассеивания 25° способен выдать 18000 мкд при постоянном токе в 20 мА. Поэтому использование сверхъярких светодиодов позволит значительно снизить ток нагрузки путём увеличения сопротивления R6-R8. В-третьих, время пользования стробоскопом обычно не превышает 5-10 минут, что не вызывает перегрев кристаллов излучающих диодов.

Самодельный стробоскоп для установки зажигания: очумелые ручки

С необходимостью регулировки угла зажигания (УЗ) сталкиваются многие современные автолюбители. Порой эта процедура может вызвать определенные трудности у автомобилиста, поэтому на рынке в последнее время появляется множество устройств для выполнения этой задачи. К примеру, можно использовать стробоскоп для проведения процедуры установки зажигания своими руками, о чем мы расскажем ниже.

Итак, вы решили произвести настройки зажигания на своем авто, но понятия не имеете, как выставлять и производить регулировку УОЗ. Для того, чтобы выставленный угол не приносил дискомфорта водителю во время езды, можно использовать стробоскоп для зажигания.

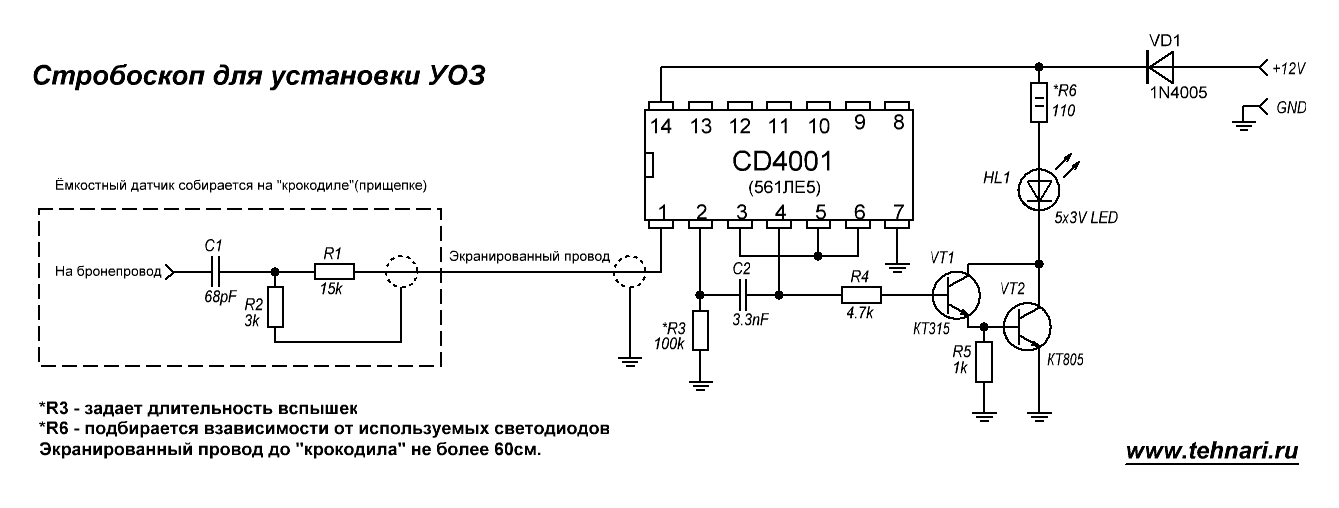

Принципиальная схема

Принципиальная схема для разработки стробоскопа

Ниже представлена схема стробоскопа. Если вы не знаете, как сделать стробоскоп своими силами на светодиодах, можете воспользоваться этой схемой. В конечном итоге получится самый простой стробоскоп, однако сделанный девайс позволит в полной мере произвести регулировку всех необходимых параметров.

В схеме устройства необходимо выделить несколько основных частей:

1. Цепь питания, которая состоит из компонентов — SA1, являющегося выключателем, диода VD1, а также конденсатора С2. Сделанная своими руками схема обязательно должна включать в себя диод, предназначенный для защиты остальных компонентов от ошибочной смены полярности. Конденсатор выполняет функцию блокировки импульсных помех, способствуя предотвращению сбоев в работе триггера. Что касается выключателя, то он может быть заменен тумблером, главное, чтобы компонент могу включать и отключать питание.
2. Самодельный стробоскоп для установки УЗ должен включать в себя входную цепь, состоящую из контроллера, резисторов R1, R2, а также конденсатора С1. Опцию контроллера в данном случае исполняет зажим типа «крокодила», фиксирующийся на высоковольтном кабеле первого цилиндра. Что касается компонентов С1, R1 и R2, то они образуют простую дифференцирующую цепь.
3. Еще один немаловажный компонент используемого стробоскопа — это плата триггера, которая собирается с применением двух одновибраторов, предназначенных для формирования на выходе сигнала заданной частоты. Конденсаторы и резисторы в данном случае являются частотозадающими компонентами.
4. Еще одна составляющая — выходной каскад, который собирается на резисторах R5-R9 и транзисторах VT1-VT3. Сами транзисторы предназначены для усиления выходного тока триггера. Резистор R5 позволяет задавать ток базы первого транзистора. А благодаря резистору R9 вероятность сбоев в работе VT3 исключается.

Цветомузыка с функцией стробоскопа для дискотек

Цветомузыка-стробоскоп для дискотек с дым-машиной стробоскопические эффекты для клуба, ресторана, бара и кафе на 100 кв.м.

16 392р

Цветомузыка-стробоскоп для дискотек DMX Стробоскоп для кафе, баров и клубов Storm ST8-RGL

15 865р

Стробоскоп 3 в 1, Стробоскоп-цветомузыка и лазер для дискотек

16 DMX-Каналов, 8 гобо, 6 шоу программ.8 x 3W RGBW LED + 8 x 1W RGBA LED + Red & Green Lasers, GOBO, DMX 29 999р

Дискошар-стробоскоп для дискотек LED-эффекты 6 в 1, Мощность 90W

24 999р

Подарки, акции от магазина
	Мы бесплатно дарим Вам DJ-пульт для управления оборудованием и стробоскопами для дискотек при заказе на 30 000р.

ВСЕ ЗАКАЗЫ ЗАСТРАХОВАНЫ . Мы бесплатно заменяем товар за 1 день. Вы полностью защищены! ГАРАНТИЯ 1 ГОД

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Стробоскоп своими руками на основе светодиодов (схема)

На сегодняшний день светодиоды являются самым распространенным видом осветительного прибора. Такой популярности они добились за ряд преимуществ, с которыми не способны конкурировать другие световые устройства. Первым преимуществом стала экономичность. Такого положительного свойства удалось добиться за счет меньшей потребляемой мощности, при этом яркость их находится на весьма хорошем уровне. К тому же время эксплуатации среднестатистического светодиода достигает 50.000 часов непрерывной работы, что в свою очередь стало еще одним плюсом использования этого типа освещения во всех сферах деятельности человека.

Не обошло стороной использование светодиодов и для изготовления стробоскопа. Доступность этой детали позволяет использовать их масштабно, а малое потребление электроэнергии способствовало тому, что можно сделать более яркий и заметный стробоскоп. Такое устройство можно с легкостью использовать в самый яркий световой день.

В схеме этого аппарата используется специальная микросхема 155АГ1, запускаемая при помощи импульсов имеющих минусовую полярность. В самой схеме были использованы 3 резистора, которые влияют и «обрезают» амплитуду входного сигнала. А дальнейшая длительность импульсного сигнала устанавливается при помощи емкостного конденсатора С4, а также резистора R6. Источником питания для такой схемы необходимо подключить к бортовой электрической сети автомобиля.

Проверка на работоспособность

Предварительно проверить собранную плату стробоскопа на работоспособность можно без установки на автомобиль. Для этого надо подключить к ней вместо фонаря единичный светодиод с резистором, включенные последовательно, и подать питание 12 вольт (можно с сетевого блока питания или с автомобильного аккумулятора). Светодиод должен выдавать вспышки. Тут же можно настроить плату, подобрав номиналы частотозадающих элементов.

Окончательную проверку производят по окончании монтажа. Для этого с помощью тумблера или кнопки включают питание стробоскопа, визуально проверяют наличие вспышек.

Где используются стробоскопы

Применение стробоскопов (разных видов) на данный момент возможно в самых различных сферах человеческой деятельности. По сфере применения такие установки делятся на:

• промышленные;
• автомобильные;
• для ночных клубов, подсветки дискотек и прочих развлекательных мероприятий;
• в рекламной сфере (в частности для наружной рекламы);

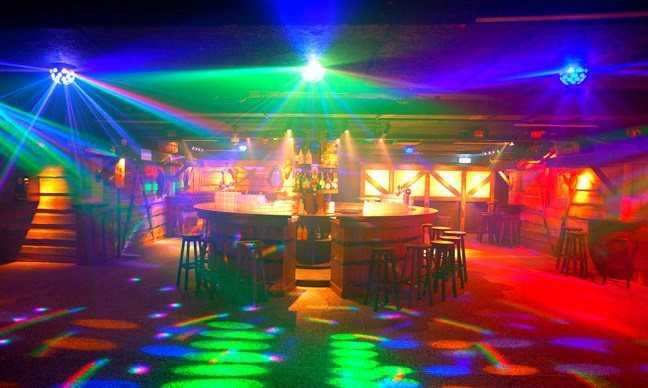

Работа стробоскопа в ночном клубе

фонарь-стробоскопы.

Помимо этого очень часто подобные изделия используются в научной сфере для изучения процессов, имеющих периодический характер. Например, для снятия измерений касательно амплитудных движений различных предметов и объектов. Еще одной сферой, в которой вы не ожидали встретить стробоскоп, окажется медицина. Здесь подобного рода приборы применяются в качестве строболарингофона для людей, имеющих различные нарушения речи. Рассмотрим особенности работы, а также преимущества и недостатки наиболее популярных видов осветительных приборов, способных на создание стробоскопического эффекта.

Для чего нужен режим стробоскопа в фонарях?

Сегодня всё чаще многочисленные режимы работы фонарей включают в себя «стробоскоп». Рассмотрим практическое назначение этого функционала.

Стробоскоп – это источник света, быстро воспроизводящий повторяющиеся яркие световые импульсы

На способность таких вспышек дезориентировать человека обратили внимание еще в 1950-х годах. Пилоты вертолетов стали всё чаще жаловаться на головокружение и сложности в управлении машиной

Дело в том, что вращающиеся лопасти вертолета заставляли мерцать солнечный свет, создавая эффект стробоскопа.

В чем он заключается? Под воздействием яркого точечного света в мозгу человека создается некое изображение. Эта картинка может меняться в зависимости от длительности и частоты светового воздействия. Если изображения появляются и пропадают очень часто, мозг не успевает приспособиться к их циклу. Он пытается совместить картинки в цельный образ, меняющийся с каждой вспышкой. При этом такие «остаточные изображения» накапливаются, загружая мозг, нарушая зрение, вызывая смятение и дезориентацию.

Таким образом, одна из основных целей режима «стробоскоп» – дезориентировать, ослепить и психологически нейтрализовать противника. Немаловажный факт: результат воздействия стробоскопа зависит от его частоты мерцания. Так, полноценный стробоскопический ослепляющий эффект оказывает частота порядка 10-16 Гц (10-16 вспышек в секунду). Но необходимо помнить: стробоскоп, даже если его направить в другую сторону, слепит и своего владельца. Поэтому для использования тактического фонаря со стробоскопом необходим опыт. Также желательно иметь второй источник света – немерцающий. С этой ролью справится, например, налобный фонарь.

Однако режим стробоскопа можно использовать не только в целях обороны. Фонарь с этой функцией – прекрасное устройство для обнаружения

В экстренной ситуации мерцающим сигналом легче привлечь внимание – например, если человек заблудился в лесу

Наблюдение за технологической линией печати

В определённых областях применения, таких как полиграфия, частота вспышки, скорее всего, будет ниже 50 Гц и световой импульс будет заметен. И в этом случае благодаря инерции глаза вы не будете испытывать дискомфорт, потому что передаваемое на сетчатку глаза изображение будет оставаться там до тех пор, пока следующая вспышка не обновит изображение.

Подобно лопастям вентилятора, синхронизированным со вспышкой, печатная серия также будет казаться неподвижной. Глазам станет дискомфортно, только когда частота будет ниже 20 Гц. Тем не менее, такая частота вспышки допускается и в определённых случаях понижается до 5 Гц.
