Стабилизатор тока на lm317, lm338, lm350 для светодиодов

Параметры

Parameters / Models	LM338 MWC	LM338T	LM338T/NOPB
Точность, %	2.4	2.4	2.4
Iout(Max), A	5	5	5
Iq(Typ), мА	0.045	0.045	0.045
Noise, uVrms	37	37	37
Рабочий диапазон температур, C	от 0 до 125	от 0 до 125	от 0 до 125
Output Capacitor Type	Non-Ceramic	Non-Ceramic	Non-Ceramic
Output Options	Adjustable Output	Adjustable Output	Adjustable Output
PSRR @ 100KHz, дБ	10	10	10
Package Group	TO-220	TO-220	TO-220
Package Size: mm2:W x L, PKG	See datasheet (TO-220)	See datasheet (TO-220)	See datasheet (TO-220)
Rating	Catalog	Catalog	Catalog
Regulated Outputs	1	1	1
Special Features	N/A	N/A	N/A
Thermal Resistance ОёJA, В°C/W	23	23	23
Vdo(Typ), мВ	2700	2700	2700
Vin(Max), В	40	40	40
Vin(Min), В	4.2	4.2	4.2
Vout(Max), В	32	32	32
Vout(Min), В	1.24	1.24	1.24

Мощные аналоги LM317T — LM350 и LM338

Правда, это честно показано на диаграмме Ripple Rejection. Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным. Это типовая схема стабилизатора напряжения с выходным напряжением 12 В. Рекомендации по применению защитных диодов для LM носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике. Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки,. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже. Микросхема LM в корпусе ТО способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию. Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Конфигурация выводов Типовая схема включения LM Схема регулируемого блока питания на LM будет выглядеть так: Мощность трансформатора Вт, напряжение вторичной обмотки вольт. Следовательно, на вход Vin надо подать больше чем 5 вольт.

Технические характеристики:

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. А для LM она фактически означает степень собственной ущербности и показывает, как же хорошо LM борется с пульсациями, которые сама же берет с выхода и опять загоняет внутрь самой себя. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше.

Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Стабилизация и защита схемы Емкость С2 и диод D1 не обязательны. Аналоги lm Иногда найти конкретно требуемую микросхему на рынке не удается возможным, тогда можно воспользоваться подобными ей. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах. Можно упростить себе жизнь, если использовать микросхему LM — аналог микросхемы LM, но на отрицательное напряжение. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Поэтому вам даже не придется переделывать схему готового устройства с целью подгонки параметров регулятора напряжения или неизменяемого стабилизатора. Блок питания на LM338T part 1

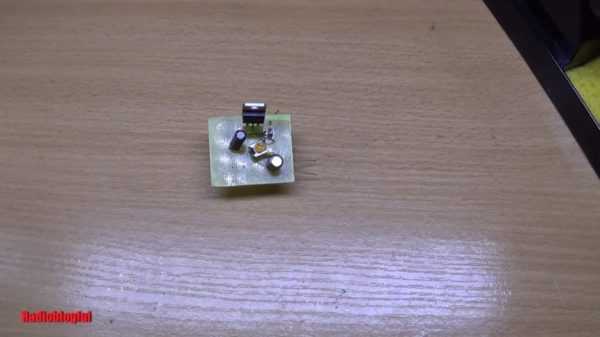

Самодельный регулированный блок на одном транзисторе

Какой можно сделать самому самый простой регулированный блок питания? Это получится сделать на микросхеме lm317. Она уже сама с собой представляет почти блок питания. На ней можно изготовить как регулируемый по напряжению блок питания, так и потоку. В этом видео уроке показано устройство с регулировкой напряжения. Мастер нашёл несложную схему. Входное напряжение максимальное 40 вольт. Выходное от 1,2 до 37 вольта. Максимальный выходной ток 1,5 ампер.

Без теплоотвода, без радиатора максимальная мощность может быть всего 1 ватт. А с радиатором 10 ватт. Список радиодеталей.

Подключим на выход устройства электронную нагрузку. Посмотрим, насколько хорошо держит ток. Выставляем на минимум. 7,7 вольта, 30 миллиампер.

Всё регулируется. Выставим 3 вольта и добавим ток. На блоке питания выставим ограничения только побольше. Переводим тумблер в верхнее положение. Сейчас 0,5 ампера. Микросхема начал разогреваться. Без теплоотвода делать нечего. Нашёл какую-то пластину, ненадолго, но хватит. Попробуем еще раз. Есть просадка. Но блок работает. Регулировка напряжения идёт. Можем вставить этой схеме зачёт.

Видео Radioblogful. Видеоблог паяльщика.

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

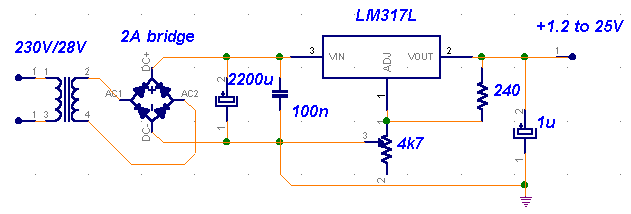

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1. Все это подробно описано в статье как получить из переменного напряжения постоянное . И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T. На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

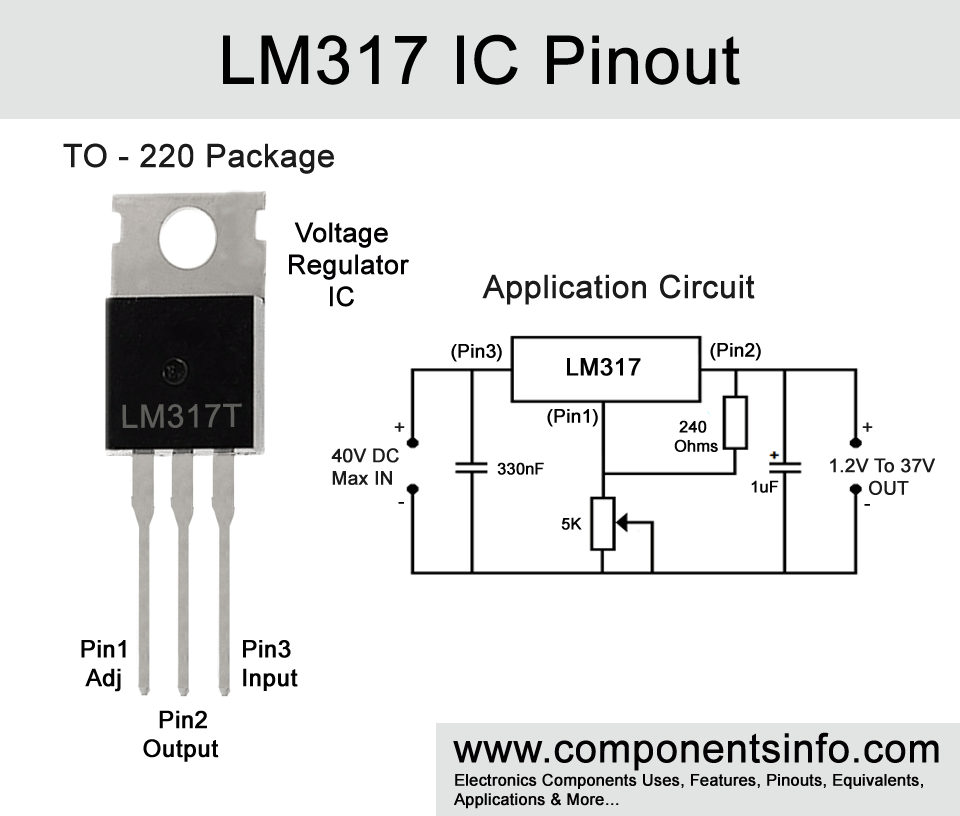

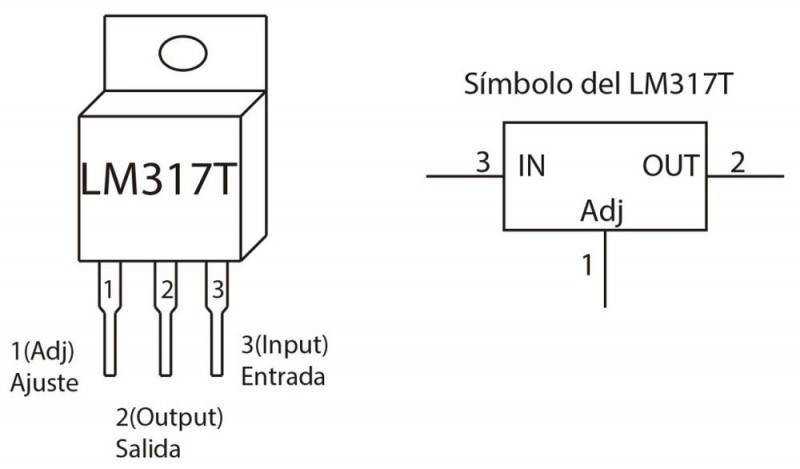

Описание микросхемы

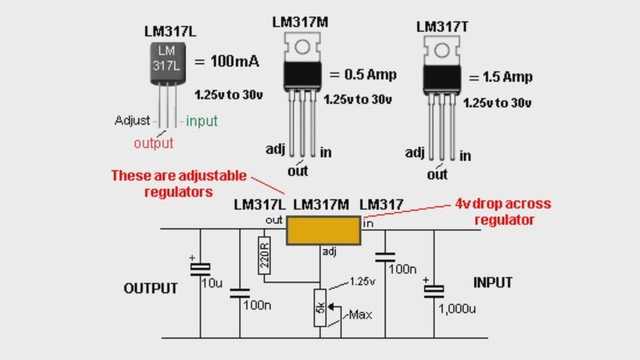

LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

Микросхема может быть исполнена в корпусе ТО-220:

или в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения. То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале. В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

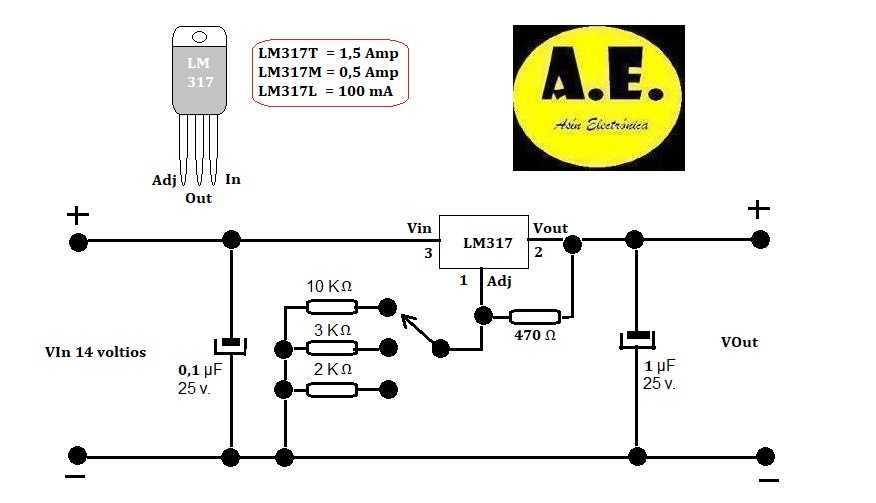

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат;-)

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.

Все это аккуратно упаковываем в корпус и выводим провода.

Ну как вам?

Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.

Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт

Все работает на ура!

Очень удобен этот блок питания для регулировки оборотов мини-дрели , которая используется для сверления плат.

Аналоги на Алиэкспресс

Кстати, на Али можно найти сразу готовый набор этого блока без трансформатора.

Лень собирать? Можно взять готовый 5 Амперный меньше чем за 2$:

Посмотреть можно по этой

ссылке.

Если 5 Ампер мало, то можете посмотреть 8 Амперный. Его вполне хватит даже самому прожженному электронщику:

Подключение LM317

Моменты, на которые стоит обратить внимание

1. Будьте внимательны при пайке соединений чтобы не сжечь компоненты вашей схемы.

2. Обыкновенный припой не сможет выдержать ток 3A, что может привести к тому что он расплавится и в дальнейшем к короткому замыканию. Используйте толстые медные провода или больше свинца чтобы соединять дорожки как показано на рисунке.

3. Любое короткое замыкание или слабая пайка может привести к порче намотки трансформатора, поэтому внимательно проверьте все соединения мультиметром прежде чем подавать на схему питание. Для дополнительной защиты можете использовать плавкий предохранитель на входе схемы.

4. Стабилизаторы больших токов обычно поставляются в металлических корпусах, поэтому когда будете размещать его на точечной плате не помещайте его слишком близко к другим компонентам схемы поскольку на их корпусах может появляться выпрямленное напряжение – в дальнейшем это может привести к пульсациям напряжения.
Не припаивайте провода к металлическому футляру, вместо этого используйте небольшой винт как показано на приведенном рисунке.

5. Не удаляйте из схемы конденсаторы, предназначенные для фильтрации питающих напряжений, иначе это может привести к повреждению вашей платы Arduino.

6. Не перегружайте трансформатор током более 3A, остановите работу схемы если услышите шипящий звук из трансформатора. В целях безопасности желательно не оперировать с токами более 2.5A.

7. Проверьте напряжение на выходе 7812 перед тем как подсоединять ее к Arduino. Проверьте ее на перегрев во время первого запуска схемы. Если ее нагрев все таки происходит это значит что плата Arduino потребляет больший ток чем следует, для решения этой проблемы уменьшите интенсивность подсветки ЖК дисплея.

Значение ИОН в схеме стабилизатора

Источник опорного напряжения является одним из ключевых элементов, поскольку выполняет задачу поддержания стабильного напряжения номинального значения на выходе при меняющихся значениях напряжения на входе. Простейшим вариантом этого источника является параметрический стабилизатор на стабилитроне. С их помощью можно получить напряжение от 2,5 В.

При необходимости получить меньшие значения опорного напряжения используются последовательные включения кремниевых диодов.

Также интегральные стабилизаторы могут использовать в качестве источника напряжение эмиттерного перехода биполярных транзисторов.

Схема подключения LM317 – стабилизатор тока

LM317 может работать и в качестве стабилизатора тока. Стабилизатор тока, как правило, используют для питания светодиодов. Все что нужно для стабилизации тока — это LM317 и один постоянный резистор.

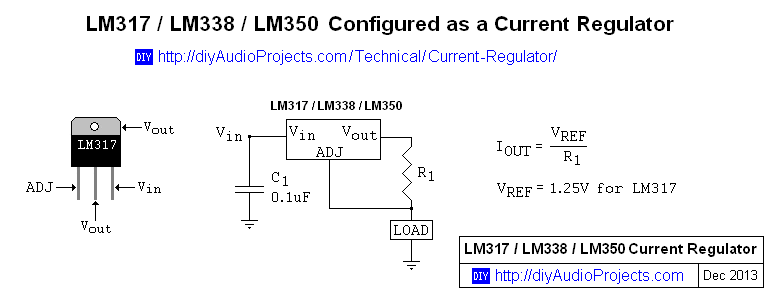

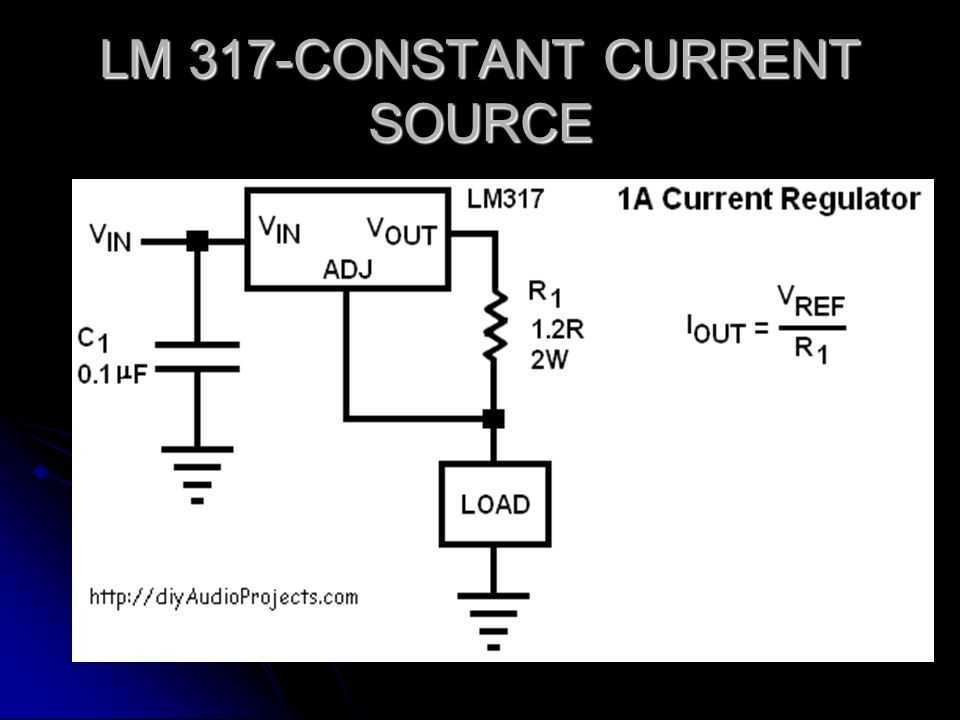

Ниже приведена типовая схема подключения LM317 в качестве стабилизатора тока, взятая из datasheet:

Формула расчета тока стабилизации следующая:

I_O = V_REF /R1

I_O — выходной ток.
V_REF — опорное напряжение по datasheet (1,25 В).
R1 — сопротивление резистора.

Схема зарядного устройства на 6 В с ограничением по току

По мере увеличения зарядного тока напряжение на резисторе R3 увеличивается до тех пор, пока транзистор VT1 не начнет потреблять ток от регулировочного вывода ADJ стабилизатора LM317.

Напряжение на выводе ADJ падает, и, следовательно, выходное напряжение уменьшается до тех пор, пока транзистор VT1 не перестанет проводить ток.

Блок питания на 12 вольт на стабилизаторе 7812

Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.

Потери мощности заметны как развитие тепла. Для этого требуется охлаждение с помощью охлаждающей пластины. В таблице показан текущий сток при охлаждении через радиатор или радиатор. Если охлаждение не возможно, возможно только около половины текущего стока, не разрушая постоянный стабилизатор напряжения при перегреве.

Единственной необходимой проводкой постоянного напряжения является два конденсатора. На входе и выходе они должны быть подключены к контроллеру фиксированного напряжения на короткое расстояние. Перед этой схемой выпрямительная цепь. После того, как цепь будет остальной частью схемы или потребителем.

Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке. Резистор R2 ограничивает чрезмерный базовый ток.

Итак, естественно, как только вы сделали эти важные инвестиции, первое, что вы хотите сделать, это защитить ваше электронное оборудование лучшими аксессуарами, которые гарантируют долгую жизнь. В пределах диапазона регуляторов, которые мы зарезервировали для вас, вы можете получить пиковые супрессоры, регуляторы и неразрывное оборудование; узнайте о возможностях, которые каждый из вас предлагает вам, вместе с нами.

Этот тип оборудования необходим во всех местах, где используются приборы не только для дома, но и для офисов, важно иметь регулятор напряжения для каждого комплекта оборудования. Большинство регуляторов имеют шесть или восемь источников подключения, однако существуют различные типы регуляторов, каждый из которых обладает определенными возможностями, которые помогут вам лучше защитить ваши устройства

Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе. Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.

Стабилизатор напряжения LM338,
производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Что такое регулятор напряжения и какие варианты вы можете получить?

В пределах диапазона устройств регулирования энергии вы также можете выбрать другие более специализированные опции, такие как неразрывное оборудование. Этот тип регуляторов имеет то преимущество, что во время внезапного падения напряжения держите свое оборудование активным, поскольку оно имеет вспомогательные батареи, которые позволят вам сохранять ваши файлы, выходить из системы или просто отключать ваш домашний прибор и отключать его, пока энергия возвращается. Этот тип оборудования очень удобен, если мы используем его в компьютерах для повседневной работы, так как это гарантирует, что вы сможете сохранить работу, которую вы выполняете, и сохранить свой прогресс без риска.

Область применения

Микросхема LM317 является отличным вариантом для использования в режиме стабилизации основных технических показателей. Она отличается простотой в исполнении, недорогой стоимостью и отличными эксплуатационными характеристиками. Единственный недостаток – пороговое значение напряжения составляет лишь 3 В. Корпус в стиле ТО220 – это одна из самых доступных моделей, которая позволяет рассеивать тепло довольно хорошо.

Микросхема применима в устройствах:

стабилизатор тока для LED (в том числе для LED-лент);
Регулируемый стабилизатор напряжения для бытового назначения.

Стабилизирующая схема, построенная на основе LM317 простая, дешёвая, и в то же время надежная.

Watch this video on YouTube

LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet

Главная » Справочник » LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet

Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Технические характеристики стабилизатора LM

338

Обеспечения выходного напряжения от 1,2 до 32 В.
Ток нагрузки до 5 A.
Наличие защиты от возможного короткого замыкания.
Надежная защита микросхемы от перегрева.
Погрешность выходного напряжения 0,1%.

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Счетчик Гейгера

Высококачественный счетчик Гейгера с высокой чувствительностью для обнаружен. ..

Подробнее

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором R* можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Скачать datasheet LM338 (729,7 KiB, скачано: 7 536)

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Калькулятор для LM338

Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находиться .

Поскольку стабилизаторы напряжения не дешевы, поэтому вы не можете позволить себе метод проб и ошибок. Таким образом, если вы ищете надежные фирменные продукты, то стабилизатор напряжения сервопривода — это продукт, на который вы можете доверять. Магазин в ведущем онлайн-магазине мебели в Индии с уверенностью, что вы выиграли менее дорогие цены на стабилизатор напряжения где-нибудь еще.

Электропитание неустойчиво в большинстве мест в Индии, часто во многих местах напряжение часто колеблется в обоих направлениях. Эти колебания напряжения могут повредить устройства, что приводит к их значительному сокращению до их нормального срока службы. Когда напряжение падает, электрический ток в приборе увеличивается, что может привести к горению прибора. Таким образом, стабилизаторы напряжения нашли место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, сколько энергии они потребляют и как выбрать один для вашей настройки.

Основные технические характеристики LM338

Контакты Мощный блок питания на напряжение В и ток 5AA и более LM, Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более в зависимости от количества микросхем. Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

Подготовлено для сайта RadioStorage. Детали Транзистор BD нужно установить на небольшой радиатор.

Согласно описанию, микросхема LM работает при достаточно широком разбросе входного напряжения, этот диапазон может лежать в пределах от 3-х до 35 Вольт. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM

Дабы установить соответствие этих данных истине воспользуемся мультиметром. Я сначала мочил по привычке но это делать не обязательно. Он используется как датчик, который подключен между adj LM и землей.

Вы можете скачать файл с нашего сервера, благодарность сайту приветствуется, особенно материальная. В качестве резисторов R3, R Уважаемый Пользователь! Зарядное устройство 12В на LM Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов.

А то я руководствовался вот этими записями www. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM Эти диоды должны быть рассчитаны на ток, который планируется получить на выходе стабилизатора.

Лично меня данная покупка удовлетворила полностью, жаль только, что некоторых деталей изначально не хватало… На этом, пожалуй, все. Так вот, в комплекте их четыре, а нужен только один… А вот диодов в комплекте два, хоть на плате разметка под три. Срезав одну из сторон можно заглянуть внутрь и посмотреть на содержимое посылки. Я специально на плату нанес текст очень мелким шрифтом. Цоколевка расположение выводов у микросхем LM

Смысл в ней в том что она тонкая и к ней нефига не прилипает. Можно сказать просто урезал. Разве что за время транспортировки ножки почти всех элементов погнулись, но на работоспособности конструкции это никак не скажется. Как собрать Простую Схему Блока Питания LM317 — СС#7

Параллельный стабилизатор напряжения

Стабилизатор, установленный параллельно нагрузке. Параллельный стабилизатор состоит из стабилитрона (VR1), ограничивающего ток сопротивления (R1) и сопротивления нагрузки (RL). Сопротивление нагрузки установлено параллельно стабилитрону.

Стабилитрон предназначен для работы с конкретным напряжением, известным как напряжение туннельного пробоя p-n-перехода. Поскольку стабилитрон — активный элемент, он может менять своё внутреннее сопротивление. Изменения в прохождении тока через стабилитрон не изменяют падение напряжения в нём. Ограничивающее ток сопротивление, установленное в последовательности со стабилитроном, ограничивает величину тока, которое протекает через стабилитрон, и предохраняет его от повреждений. Падение напряжения в стабилитроне фиксируется посредством самой конструкции стабилитрона и остаётся относительно постоянным. Часть напряжения от источника, которая не снижается стабилитроном, снижается ограничивающим сопротивлением. Поскольку стабилитрон установлен параллельно сопротивлению нагрузки, напряжение через RL будет равно падению напряжения на стабилитроне.

Микросхема LM338T схема включения — RadioRadar

Документация

Главная Справочник Документация

«Документация» — техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

Микросхема LM338T представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А.

ИМС достаточно популярная, разрабатывается и продаётся TEXAS INSTRUMENTS, National Semiconductor и STMicroelectronics с 1998 года по настоящее время.

Микросхемы работают только с положительным напряжением («positive voltage regulators»).

Внешний вид

Стабилизатор выпускается в двух типах корпусов:

Внешний вид корпуса обоих обозначен на изображении ниже.

Рис. 1. Внешний вид корпусов стабилизаторов

Габариты зависят от типа корпуса и имеют следующие числовые значения.

Цоколевка обозначена выше:

Первый контакт – управление,
Второй – выход (на корпусе TO-3 это внешний кожух),
Третий – вход.

Ещё изображение для наглядности.

Рис. 2. Изображение стабилизаторов

Типовые схемы включения

Производители рекомендуют выполнять включение LM338T в схемы следующим образом.

Рис. 3. Схема включения LM338T

В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле.

Чтобы лучше понять логику работы устройства, можно изучить его функциональную блок-схему.

Рис. 4. Функциональная блок-схема устройства

STMicroelectronics рекомендует включать стабилизатор LM338T так.

Рис. 5. Схема включения стабилизатора LM338T

При этом выходное напряжение будет рассчитываться по формуле.

При условии, что R1 = 240 Ω. Максимальное выходное напряжение в том случае будет не выше 25 В.

Еще один вариант включения стабилизатора – с защитными диодами.

Рис. 6. Схема включения стабилизатора с защитными диодами

Диоды в этом случае нужны для защиты от скачков напряжения с конденсаторов (C1 и C2).

Уровень напряжения на выходе здесь рассчитывается по формуле.

Использование LM338 в регуляторе температуры

Производитель National Semiconductor рекомендует следующий вариант включения стабилизатора в схему.

Как сделать регулирующий БП из обычного, от принтера

Пойдет речь о блоке питания принтера canon, струйный. Они много у кого остаются без дела. Это по сути отдельное устройство, в принтере держится на защелке.
Его характеристики: 24 вольта, 0,7 ампера.

Понадобился блок питания для самодельной дрели. Он как раз подходит по мощности. Но есть один нюанс – если его так подключить, на выходе получим всего лишь 7 вольт. Тройной выход, разъёмчик и получим всего лишь 7 вольт. Как получить 24 вольта?
Как получить 24 вольта, не разбирая блок?
Ну самый простой – замкнуть плюс со средним выходом и получим 24 вольта.
Попробуем сделать. Подключаем блок питания в сеть 220. Берем прибор и пытаемся измерить. Подсоединим и видим на выходе 7 вольт.
У него центральный разъем не задействован. Если возьмем и подсоединим к двум одновременно, напряжение видим 24 вольта. Это самый простой способ сделать так, чтобы данный блок питания не разбирая, выдавал 24 вольта.

Необходим самодельный регулятор, чтобы в некоторых пределах можно было регулировать напряжение. От 10 вольт до максимума. Это сделать легко. Что для этого нужно? Для начала вскрыть сам блок питания. Он обычно проклеен. Как вскрыть его, чтобы не повредить корпус. Не надо ничего колупать, поддевать. Берем деревяшку помассивнее либо есть киянка резиновая. Кладем на твердую поверхность и по шву лупим. Клей отходит. Потом по всем сторонам простучали хорошенько. Чудесным образом клей отходит и все раскрывается. Внутри видим блок питания.

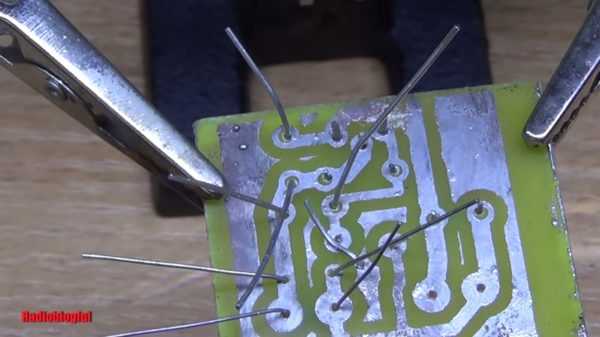

Достанем плату. Такие бп легко переделать на нужное напряжение и можно сделать также регулируемый. С обратной стороны, если перевернем, есть регулируемый стабилитрон tl431. С другой стороны увидим средний контакт идет на базу транзистора q51.

Если подаем напряжение, то данный транзистор открывается и на резистивном делителе появляется 2,5 вольта, которые нужно для работы стабилитрона. И на выходе появляется 24 вольта. Это самый простой вариант. Как его завести можно еще – это выбросить транзистор q51 и поставить перемычку вместо резистора r 57 и всё. Когда будем включать, всегда на выходе непрерывно 24 вольта.

Как сделать регулировку?

Можно изменить напряжение, сделать с него 12 вольт. Но в частности мастеру, это не нужно. Нужно сделать регулируемый. Как сделать? Данный транзистор выбрасываем и вместо резистор 57 на 38 килоома поставим регулируемый. Есть старый советский на 3,3 килоома. Можно поставить от 4,7 до 10, что есть. От данного резистора зависить только минимальное напряжение, до которого он сможет опускать его. 3,3 -сильно низко и не нужно. Двигатели планируется поставить на 24 вольта. И как раз от 10 вольт до 24 – нормально. Кому нужно другое напряжение, можно большого сопротивления подстроечный резистор.
Приступим, будем выпаивать. Берём паяльник, фен. Выпаял транзистор и резистор.

Подпаял переменный резистор и попробуем включить. Подал 220 вольт, видим 7 вольт на нашем приборе и начинаем вращать переменный резистор. Напряжение поднялось до 24 вольт и плавно-плавно вращаем, оно падает – 17-15-14 то есть снижается до 7 вольт. В частности установлено на 3,3 ком. И наша переделка оказалась вполне успешной. То есть для целей от 7 до 24 вольт вполне приемлемая регулировка напряжения.

Такой вариант получился. Поставил переменный резистор. Ручку и получился регулируемый блок питания – вполне удобный.

Видео канала “Технарь”.

Такие блоки питания найти в Китае просто. Наткнулся на интересный магазин, который продает б/у блоки питания от разных принтеров, ноутбуков и нетбуков. Они разбирают и продают сами платы, полностью исправные на разные напряжения и токи. Самый большой плюс – это то, что они разбирают фирменную аппаратуру и все блоки питания качественные, с хорошими деталями, во всех есть фильтры.
Фотографии – разные блоки питания, стоят копейки, практически халява.
