Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
| Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле | |
| Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным | |
| Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Порядок опрессовки кабельных наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.
Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?
Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.
Для соединительных гильз действуют те же самые правила.
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).
И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.
Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
Обжим моножильных проводов
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.
Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Пять правил опрессовки
Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:
- Правильно выбрать наконечник и по материалу и размерам.
- Грамотно зачистить жилу.
- Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
- Подобрать нужную матрицу.
- Соблюсти последовательность обжима.
Материалы клеммников
Все провода, вставленные в клемму, соединены внутри между собой медной пластиной со свинцово-оловянным покрытием, препятствующим воздействию коррозии. Не ржавеют и зажимные пружины: их материал – аустенитная хромоникелевая сталь. Корпуса выполнены из полиамидной пластмассы, способной выдержать нагрев до 170 о С и относящейся к самозатухающим материалам. Если приходится соединять между собой разнородные по материалу проводники, например, медь с алюминием, желательно дополнительно использовать токопроводящую пасту, наличие которой в корпусе клеммника исключает электроэррозионное разрушение проводов.
Расположение контактов и назначение
Клеммные колодки используются для различных соединений проводов. Где-то надо только срастить провода, где-то устроить параллельное соединение, где-то подать одинаковый потенциал на большое количество проводников. В принципе, все можно сделать с колодкой любого типа, но есть и специальные.
Клеммные колодки могут быть рассчитаны на разное количество проводов. Минимально — два. Максимальное — 48, но можно найти и с большим числом выходов
Проходные
Проходными называют клеммные колодки, предназначенные для попарного сращивания проводов. Это самый распространенный вид и именно о нем мы все время и говорили. В корпусе запаяна контактная пластина, к которой с двух сторон подключаются проводники.
Как сделать параллельное подключение при помощи проходной клеммной колодки
При желании с их помощью можно организовать параллельное соединение. Для этого с одной стороны надо поставить перемычки, туда подать ту из жил, к которой надо подключить остальные.
Барьерный вид клеммника
Один из подвидов проходных клеммников — барьерные. Они также предназначены для сращивания проводов, но у них корпус сконструирован таким образом, чтобы исключить случайное соприкосновение расположенных рядом или напротив проводов.
Заземление и зануление
Отдельно выпускаются клеммные колодки зануления и заземления. Их еще называют шинами — легко отличить по внешнему виду. Это металлическая шина с винтовыми зажимами. Часто — на диэлектрических подставках, окрашенных в соответствующие цвета: заземление — в зеленый или желто-зеленый, нейтраль (ноль) в синий. На такую колодку подается соответствующий провод. Металлическая шина его «раздает». Так что далее любой подключенный к ней проводник также становится «нулевым» или «земляным».
Клеммные колодки заземления и зануления
Колодка заземления обычно не имеют корпуса, а только монтажные ножки. Но, при желании, можно найти не только с корпусом, но и с крышками. Количество точек подключения разное — от десятка до нескольких десятков.

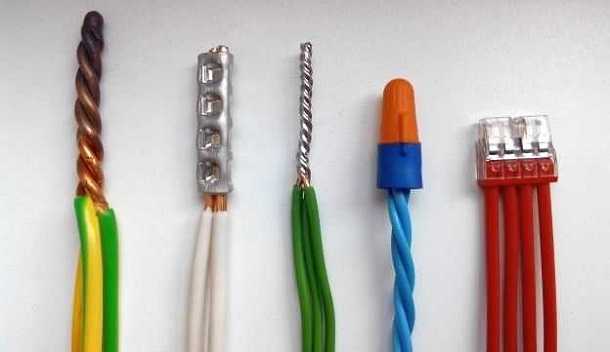

Стандартные способы коммутации проводов
Технически провода можно соединять несколькими методами, каждый из которых имеет преимущества и недостатки в определенных ситуациях.
Все они представлены в следующей таблице:
| Тип соединения, фото: | Краткое описание: |
|
Клеммное соединение |
Пожалуй, самый простой и надежный метод. Клеммники – это механизмы разного рода строения, которые зажимают внутри себя провода, надежно их фиксируя и обеспечивая устойчивую коммутацию. Этот пункт будет подробнее раскрыт по ходу статьи. |
|
Опрессовка гильзами |
По надежности соединения металлическая гильза гораздо лучше, чем любая из клемм. Представляет собой приспособление короткую трубку из луженой меди или плоский наконечник с отверстием для монтажа.
В середине стандартной гильзы имеется ограничитель, обеспечивающий равномерное погружение в тело трубки проводов с двух сторон. Монтаж достаточно прост, но требует применения специального обжимника – кримпера. Концы проводов заводятся в гильзу, после чего обжимаются по краям, что и позволяет создать очень прочное соединение. Недостаток такой связки в том, что она является неразрывной, плюс у гильзы нет собственной изоляции. Применяют гильзы и там, где необходимо сделать надежной винтовое соединение. |
|
Болтовое соединение |
Простое и крайне надежное соединение, которое позволяет соединить друг с другом алюминиевый и медный провода, при условии использования металла, который не образует с указанными ранее гальванической пары. Таковым металлом будет сталь.
Хорош метод еще и тем, что болт может использоваться как зажим для провода большого сечения. Однако недостатков у него гораздо больше. Во-первых, конструкция получается слишком громоздкой, и уместить ее в подрозетнике или распределительной коробке становится нереальным. Во-вторых, для изоляции приходится наматывать сверху много изоленты, что также получается габаритным и не технологичным. По этой причине используют их в больших монтажных соединениях и при необходимости соединить алюминий с медью. |
|
Сварное соединение |
Сварные соединения являются по праву самыми надежными, так как металл скрепляется на молекулярном уровне, и в результате получается самое низкое сопротивление.
Для такой коммутации потребуется сварочный аппарат, с которым еще и обращаться нужно уметь. Особенно хороша сварка, когда требуется связать толстые многожильные проводники. Есть еще недостатки – соединение получается неразъемным, а изоляция также выполняется отдельно. Использовать сварочный аппарат на высоте крайне неудобно. Существует риск расплавить изоляцию, поэтому такой работой занимаются только квалифицированные специалисты, и рассматривать метод как основной для своего дома не имеет особого смысла. Хотя если нанять мастера, можно и заморочиться. |
|
Пайка проводов |
Внешне пайка выглядит также надежно, как и сварка, но на деле это далеко не так. Такой метод неприменим в высоковольтных сетях. Причина в том, что металл, применяемый для пайки, имеет низкую температуру плавления, от чего соединение может «потечь» при высоких нагрузках.
Зато в бытовой электронике пайка не имеет себе равных, так как это быстро, удобно и надежно. |
|
Пружинные зажимы СИЗ |
В принципе, эти приспособления можно отнести к клеммам, так как они имеют свою изоляцию и отличаются только способом фиксации. На фото показаны колпаки с винтовой пружиной, которая имеет заостренные края и сужается к концу. Проводники вставляются внутрь, и колпачок вращается по часовой стрелке до полной фиксации. Результат получается надежным и компактным. Подробнее о разновидностях поговорим позднее. |
|
Скрутка проводов |
Самый простой и быстрый способ соединить провода – скрутить их оголенные концы. Этот метод до сих пор активно применяется даже профессиональными электриками, из-за чего существуют серьезные споры.
Если обратиться к нормам ПУЭ, то в пункте 2.1.21 можно прочитать о способах соединения проводов, и в этом списке отсутствует скрутка. Поэтому можно сделать вывод, что данный метод официально запрещен. И этому есть объяснение:
Скрутка не является полноценным разъемным соединением. Ее применение оправдано как временное, или для удобства при выполнении сварки и пайки проводов. |
Клеммы для соединения проводов
Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
- Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
- ножевых;
- вилочных;
- кольцевых;
- штыревых;
- муфтовых.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Ножевые
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.
Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вилочные
Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.
Кольцевые
Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.
Штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.
Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.
Клеммные зажимы
К преимуществам винтовых клеммников можно отнести их возможность обеспечить отличный контакт на большей площади, между жилой провода и клеммником. Такое достигается за счет довольно значительной зажимной силе. Еще одним преимуществом винтового клеммника является возможность быстро обеспечить отсоединение провода.
Но не все так радужно. У этого типа устройства есть существенные недостатки, которые заключаются в следующем. Чтобы обеспечить наибольшего качества соединения при помощи винтового клеммника нужно обладать определенными навыками и умениями. К тому же зачастую для этого нужно потратить время больше, чем для клеммников с пружиной. А еще главным недостатком такого соединения будет его разбалтывание из-за вибрации. Так же у неопытных мастеров часто возникает проблема, в виде потери зажимного винта, из-за чрезмерного его выкручивания. Хотя в действительности все эти проблемы решаемы и не так влияют на соединение (рис. 5).
Рис. 5. Клеммник хорошее решение
Что же касаемо пружинных клеммников, то они предоставляют возможность довольно быстро осуществить нужное соединение. При этом на качество созданного соединения, не как, не влияет опыт и умение человека его осуществляющего.
По отношению к вибрации, пружинные клеммники оказываются более устойчивыми. К недостаткам можно отнести цену, которая намного выше винтовых клеммников, и меньшее значение допустимого тока.
Все большую популярность набирают самозажимные клеммники. Они зажимают провода автоматически, сразу после их введения в клеммник. По своему использованию бывают клеммники – многоразового или одноразового применения.
Наиболее редким по применению являются клеммники с ножевым зажимом. Хотя они позволяют произвести быстрое соединение. Для этого нужно лишь надавить на клеммник при помощи плоскогубцев (или использовать специальный инструмент).
Важно знать! Клеммник с ножевым зажимом используют для осуществления подключения к нулевому проводу, который согласно существующим правилам безопасности нельзя разрезать
Какие клеммы для соединения проводов лучше использовать
Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.
Выбрать клеммник можно по материалу корпуса:
- клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
- полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
- полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
- карболит способен выдержать статические нагрузки на вибрацию;
- поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
- эбонит и текстолит также используются для изготовления клеммных колодок.
Соединители серий 294 и 294 Linect
Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:
- Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
- С обрезанных концов проводов удаляется изоляция на длину 1 см.
- Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
- Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
- Подключить провода осветительного прибора к самозажимным контактам каждого полюса.
Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.
Соединение проводов клеммной колодкой
При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.
Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.
Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.
Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.
Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта. А это, в свою очередь, чревато перегревом проводника и его возгоранием
К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год
А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.
Как соединять многожильные провода в колодке
Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом. Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение
Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.
Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.
Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.
Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.
- Процесс монтажа наконечников выполняется в несколько этапов:
- Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
- Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
- Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
- Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
- Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
- После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.
Как правильно выбрать и заказать
Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот
Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.
Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.
Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.
Каталог клемм ABB — скачать.
Каталог клемм Феникс контакт — здесь.
https://youtube.com/watch?v=x5I86wGc_3w%3F
Клеммники зарубежного производства
Лучшие производители разработали удобные технологии и новинки, позволившие трансформировать классические клеммы в уникальные интерфейсы соединения.
Прижимной Push Wire
Неразъёмное изделие, использующее свойства жёсткости, для надёжного крепления. Монтаж выполняется путём проталкивания зачищенного конца провода в отверстие. Извлечение осуществляется выкручиванием провода.
Виды соединителей:
- для одиночного провода;
- для проводов с пониженной жёсткостью.
Силовой пружинный Power cage clamp
Универсальный клеммник для всех типов электропроводов, имеющих сечение до 95 мм². Состоит из двойной клетки, оборудованной пружиной с прессом и металлической шиной.
Соединение выполняется с помощью шестигранника для поджимания. После установки ключ поворачивается и опустившийся пресс надёжно прижимает проводник.
Наборный самозажимной Cage clamp
Эксклюзивная техника, запатентованная фирмой WAGO, для проводников любой жильности с сечением до 35 мм². Подсоединение выполняется путём поднятия пружинного зажима с помощью специального рычажка. После установки проводника зажим опускается обратно.
клеммник WAGO
Самозажимной Cage clamp S
Использование не предусматривает применения электромонтёрских инструментов. Подсоединение выполняется путём установки оголённого конца провода до упора.
Преимущества и недостатки клеммных механизмов фирмы Ваго
В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.
Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:
- отдельный клеммный зажим, фиксирующий каждый провод;
- недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
- качество соединения проводов не зависит от силы прижатия и квалификации мастера;
- зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
- надежность полученного соединения;
- повышенная устойчивость против вибраций и механических повреждений;
- исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
- малые габариты;
- полученные соединения не требуют дальнейшего технического обслуживания.
В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.
Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.
Клемма Wago обладает одним недостатком – это высокая стоимость.
