Как прозвонить провода: мультиметром, тестером на обрыв в квартире

Определение напряжения

Для измерения постоянного напряжения необходимо:

• вставить красный щуп в гнездо V, а черный – в COM;
• соединить красный щуп с положительной стороной батареи или схемы, а черный – с отрицательной или заземлением;
• установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
• считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

• Обесточить силовую цепь.
• Отсоедините индикатор от цепи.
• Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
• Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

• Эклектическая цепь измерения полностью отключается от электросети.
• Правильно выбранный диапазон мультиметра даёт более правильный результат.
• Если показание — единица, то изменить диапазон на больший.
• При замере небольших сопротивлений следует учитывать сопротивление датчиков.
• При больших значениях сопротивления (Мом) установления показателя происходит медленно.
• Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Проверка одного длинного провода

А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.

В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.

Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.

Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

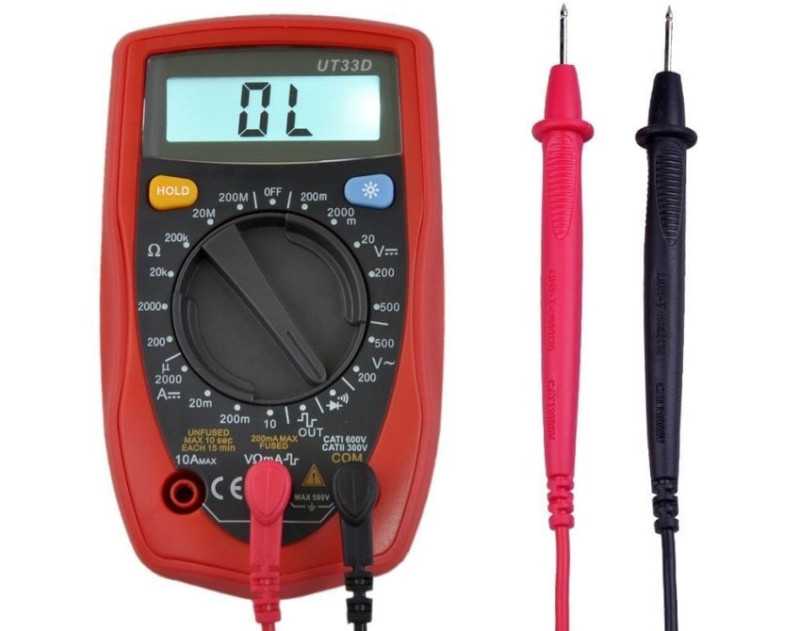

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Проверка изоляции

Для тестирования изоляции мегаомметром или мультиметром принцип прозвонки такой же, как при поиске электрической связи между жилами кабеля.

Алгоритм тестирования следующий:

• устанавливаем на приборе максимальный диапазон — 2000 кОм;
• подсоединяем щупы к проводам и смотрим, что показывает дисплей прибора. Учитывая, что провода обладают определенной емкостью, пока она не зарядится, показания могут изменяться. Через несколько секунд табло прибора может отображать следующие значения:
• единица, это говорит о том, что изоляция между проводами в норме;
• ноль – между жилами короткое замыкание;
• какие-то средние показания, это может быть вызвано как «утечкой» в изоляции, так и электромагнитными помехами. Для установления причины следует переключить прибор на максимальный диапазон 200 кОм. При неисправной изоляции на табло отобразятся стабильные показания, если они будут меняться, то можно с уверенностью говорить об электромагнитных помехах.

Внимание! Перед проверкой изоляции электропроводки ее необходимо обесточить. Второй важный момент – проводя измерения, не прикасайтесь к щупам руками, этим можно внести погрешности

Видео: Прозвонка провода — проверка целостности.

Прозвонка телефонными трубками

Главным плюсом такого способа можно назвать довольно удобную работу с развернутыми кабелями, имеющими одноцветные провода. Примечательно, что электромонтажники при выполнении такой работы могут общаться между собой. А главный минус состоит в том, что в одиночку таким методом прозвонить провод не получится. Вам понадобятся две телефонные трубки и один элемент питания, примерно 4,5 вольта.Далее вам нужно выполнить следующие действия:

• подключить в обрыв микрофонного провода, который идет из телефонной трубки, батарейку 4.5 В. Стоит отметить, что полярность не важна. Основное условие – постоянный и стабильный ток, без пульсаций
• далее нужно подключить конец провода, который подключен к капсюлю, к экранирующей оболочке кабеля, а второй конец к одной из жил
• со второй стороны кабеля, вторую трубку подключают одним проводом к экранирующей оболочке. А второй провод по очереди подсоединяют к разным жилам, пока не послышится ответ монтажника на другом конце провода.

Для облегчения конструкции можно использовать микрофонную гарнитуру от мобильных телефонов. Это довольно удобно.

Как правильно прозвонить проводку?

Чаще всего электропроводку прозванивают при помощи мультиметра. Мультиметр — это специальный прибор, который предназначен для регистрации разных параметров электрического соединения, например, силы тока или сопротивления.

Поскольку простой мультиметр стоит совсем недорого, то найдите ему место в своих инструментах, ведь он еще не раз может вам пригодится.

Мультиметр, который установлен в режим прозвонки, поможет вам во многих ситуациях. С помощью мультиметра можно без проблем проверить есть ли контакт, работу выключателя или розетки, а также целостность всей проводки. Кроме этого, этот прибор поможет вам разобраться в том, какой провод куда идет (это частая проблема в квартирах).

Мультиметры бывают двух видов:

Но работают они по одному принципу.

Прозвонка проводов и кабелей при ремонте проводки в квартире

Прозвонка проводов и кабелей – необходимая процедура после полной или частичной замены домашней электропроводки. Помимо этого, прозванивать проводку в квартире или автомобиле необходимо, когда имеет место электрическая неисправность, но точное место ее локализации неизвестно.

Конечно, для проверки электрических коммуникаций проще и надежнее всего воспользоваться услугами специалиста. Но электрика из управляющей компании иной раз ждут сутками, а у частных мастеров расценки весьма высоки. Поэтому все чаще хозяева предпочитают проводить несложные работы, связанные с электричеством, самостоятельно.

И в этой статье речь пойдет о том, как проверить проводку в квартире, не прибегая к посторонней помощи.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Обрыв провода на начальном этапе может произойти по вине как электриков, так и отделочников. Чтобы избежать неприятных последствий и лишней работы, прокладывать электрическую линию необходимо по составленной заранее схеме. Перед тем, как замуровывать провода в стене, необходимо проверить электропроводку на наличие обрыва.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания.

Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ.

Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

• Силу тока.
• Напряжение.
• Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

• Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
• Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
• Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
• Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
• На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит

Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

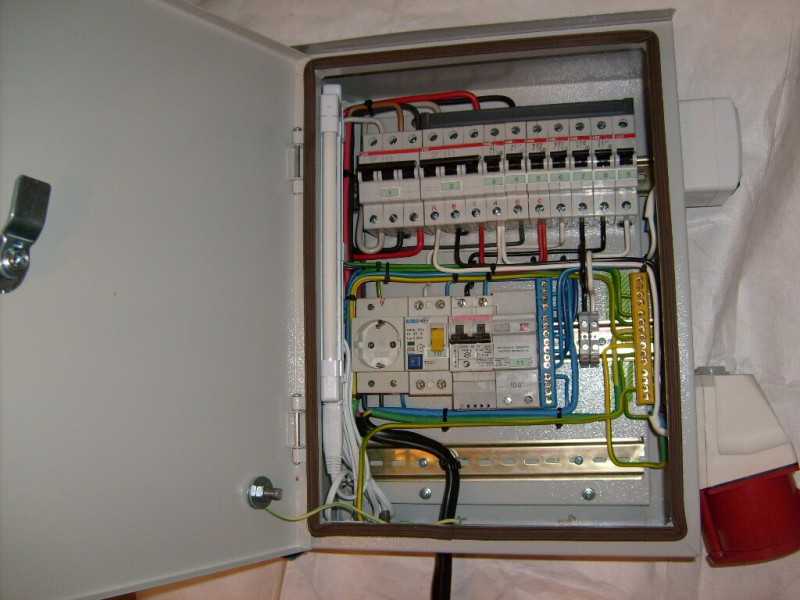

Осмотрите вводной щиток

В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7).

Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре. Вот и вся технология проверки старой и новой домашней проводки

Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

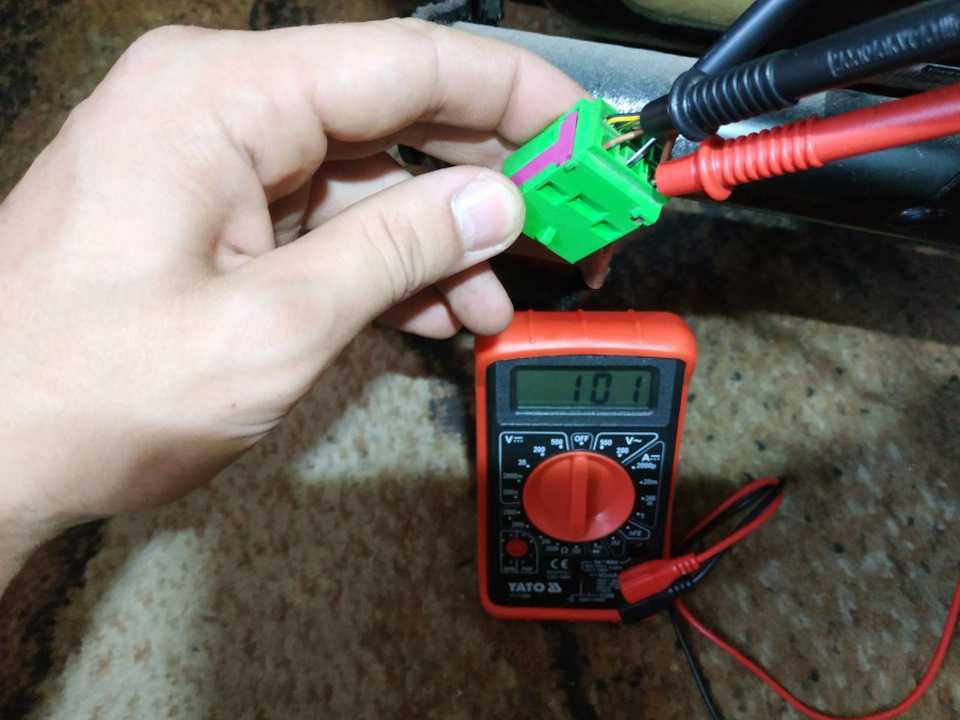

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

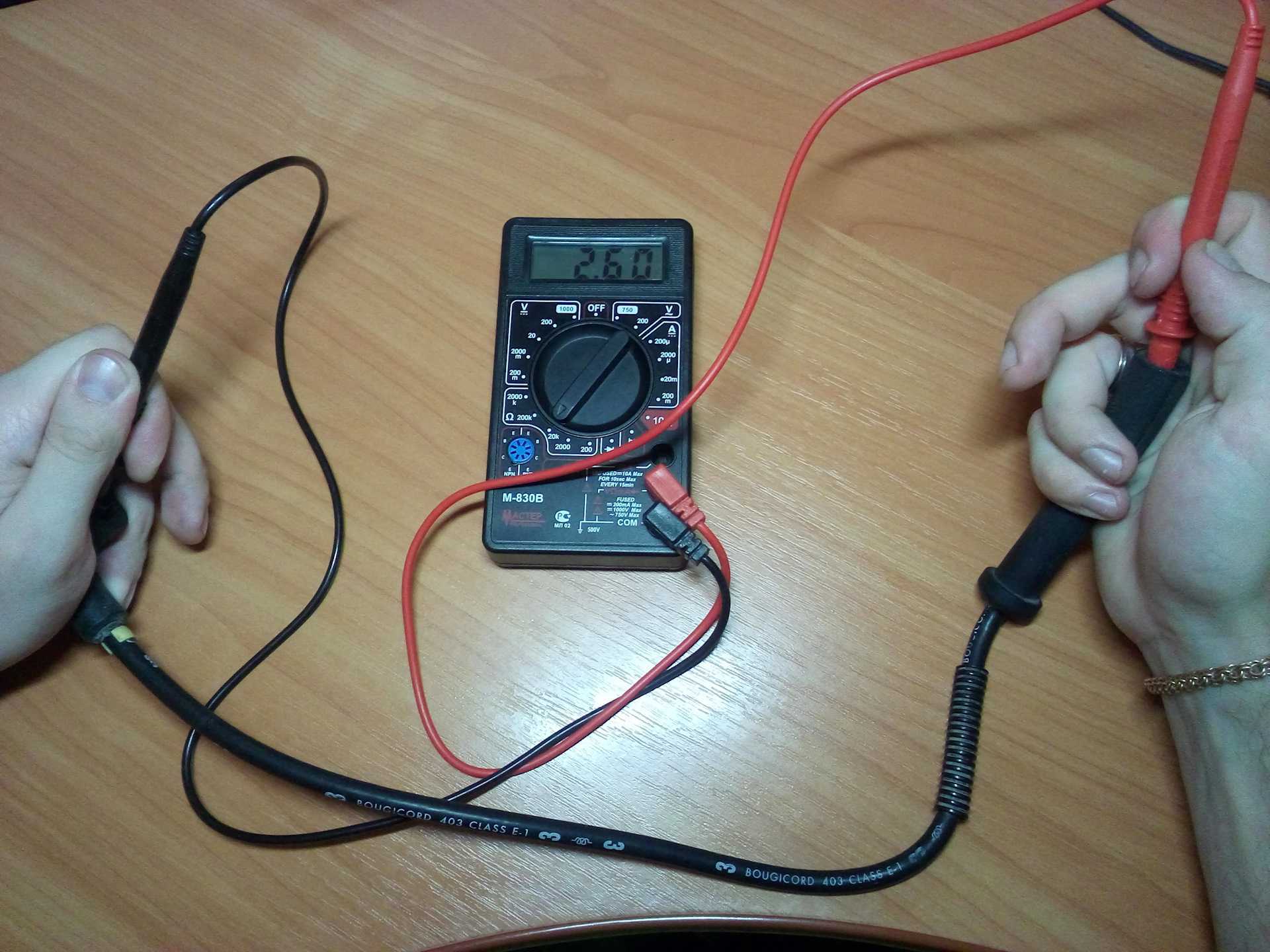

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

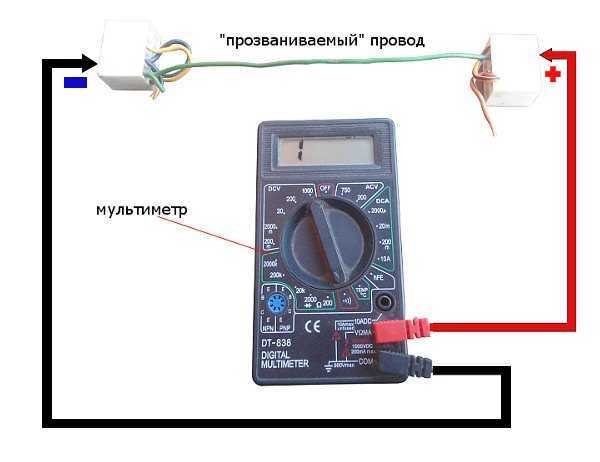

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого

Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.
