Как проверить диод мультиметром?

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.

Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Как определить напряжение

Самый очевидный метод определения напряжения полупроводникового прибора – это использовать регулируемый источник питания. Если блок питания регулируется с нуля и при этом возможен контроль тока (а еще лучше – его ограничение), то больше ничего не нужно.

Надо подключить LED к источнику, строго соблюдая полярность. Дальше надо плавно поднимать напряжение (до 3..3,5 В). При определенном напряжении светодиод вспыхнет в полную силу. Этот уровень будет примерно соответствовать рабочему току, который можно считать по амперметру. Если у прибора нет встроенного амперметра, то крайне желательно контролировать ток по внешнему прибору.

Проверка светодиода с помощью регулируемого источника питания.

Такой метод применим к приборам оптического диапазона. Свечение УФ- и ИК-светодиодов не видно человеческим зрением, но в последнем случае можно наблюдать за включением LED через камеру смартфона. Таким методом можно отследить появление инфракрасного излучения.

Свечение ИК-светодиода не видно невооруженным глазом, но наблюдается через камеру смартфона.

Важно! При подъеме напряжения не превышать предел 3..3,5 В! Если светодиод при таких условиях не горит, возможна неверная полярность подключения прибора. Он может выйти из строя из-за превышения предела обратного напряжения

Светодиод с припаянным резистором.

Существуют и альтернативные способы узнать, на сколько вольт рассчитан светодиод.

Мультиметром

Правильная полярность подключения LED к тестеру.

У некоторых мультиметров напряжение, подаваемое на клеммы в режиме тестирования диодов, достаточно велико для зажигания LED. Такой измерительный прибор можно использовать для определения рабочего напряжения светодиода, одновременно проверяя цоколевку полупроводникового элемента. При верном подключении p-n переход начнет светиться, а тестер покажет какое-то сопротивление (зависит от типа LED). Проблема этого метода в том, что для замера фактического значения Uрабочего на выводах светодиода потребуется второй мультиметр. И другой момент: измерительного напряжения мультиметра вряд ли будет достаточно для вывода светодиода в рабочую точку по току. Визуально это заметно по недостаточно яркому свечению, а для замеров это будет означать, что светодиод не вышел на линейную часть ВАХ и фактическое значение рабочего напряжения будет выше.

По внешнему виду

Сигнальные светодиоды различного цвета свечения.

Рабочее напряжение приблизительно можно оценить по внешнему виду и цвету свечения LED (иногда цвет можно определить даже не подавая питание на прибор). Для этого можно воспользоваться таблицей, приведенной выше. Но однозначно определить напряжение по цвету свечения светодиода не получится. Зачастую производители подкрашивают компаунд, чтобы цвет излучения p-n перехода сложился с цветом линзы и получился новый оттенок. К тому же даже в пределах одного цвета существует разброс параметров (см. таблицу) для светодиодов разных типов. Так, для LED белого свечения разница напряжений может достигать более 50%.

Диоды туннельного и обращенного типа

Учитывая, что ток, протекающий через диод, зависит от напряжения, приложенного к нему, тестирование заключается в анализе этой зависимости. Для этого потребуется собрать схему, например, такую, как показана на рисунке.

Тестирование диодов туннельного типа

Перечень элементов:

• VD – тестируемый диод туннельного типа;
• Uп – любой гальванический источник питания, у которого ток разряда около 50 мА;
• Сопротивления: R1 – 12Ω, R2 – 22Ω, R3 – 600Ω.

Диапазон измерений, выставленный на мультиметре ,не должен быть меньше тока максимума диода, этот параметр указан в даташит (datasheet) радиоэлемента.

Видео: Пример проверки диода мультиметром

Алгоритм тестирования:

• устанавливается максимальное значение на переменном резисторе R3;
• подключается тестируемый элемент, с соблюдением указанной на схеме полярности;
• уменьшая величину R3, наблюдаем за показаниями измерительного прибора.

Если элемент исправен, в процессе измерения прибор покажет увеличение тока до Imax диода, после чего последует резкое уменьшение этой величины. При дальнейшем повышении напряжения ток уменьшится до Imin, после чего снова начнет расти.

Проверяем выпрямительный диод и стабилитрон

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.

Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды

Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.

Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.

Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.

Тестирование с использованием регулируемого источника питания

Обозначения:

• БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
• R – токоограничительное сопротивление;
• VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

• производим сборку схемы;
• устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;

Выбор необходимого режима для тестирования

• включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
• подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Буквенные обозначения электрических лампочек

Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:

• LED — светодиодные.
• CCFL — флуоресцентные.
• ДРЛ — ртутная.
• ЛДС — дневного света.
• ЛН — накаливания.

На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:

• Н — накаливания.
• Д — светодиодная.
• И — кварцево-галогенная.
• Р — газоразрядная ртутная лампа.

Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.

Проверка диода

Затем производят визуальный осмотр микроволновки. Если нет оплавленных мест, потемневших участков, необходимо применить специальный измерительный прибор.

Как найти высоковольтный диод

Работает механизм по одному принципу. Но вот разновидностей этого элемента много. В конструкции микроволновой печи есть плата с маркировкой. Нужный элемент обычно обозначен символом DB 1.

Как только разберётесь, к какой модели относится ваша СВЧ, можете заменить деталь аналогичным элементом. Маркировка будет другая, но тип работы изделия один и тот же. Просто у каждого производителя своя маркировочная система.

Техническая характеристика детали следующая:

• ток выходом до 700 мАмпер;
• наивысшее напряжение около 5 кВольт.

Как проверить высоковольтный диод мультиметром

Для оценки состояния важной части надо применить специальный прибор – мультиметр. После того как отключите разогревательную технику от сети питания и вынете элемент печи, необходимо перевернуть деталь. Это позволит измерить напряжение с двух сторон

Это позволит измерить напряжение с двух сторон

После того как отключите разогревательную технику от сети питания и вынете элемент печи, необходимо перевернуть деталь. Это позволит измерить напряжение с двух сторон.

Сопротивление измеряют как в прямом, так и обратном направлении.

• Мультиметр надо включить в режим R x 1000.
• Подсоедините его к диоду, к выводу со знаком + (это прямое сопротивление). Тестер должен показать на экране конечное сопротивление.
• После этого подключают к выводу со знаком минус. Это измерение обратного направления сопротивления. Тестер должен вывести на экран бесконечность.

Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь надо заменить.

Мультиметр

Неисправность диодов мультиметром найти проще и легче определить причину поломки вашего прибора.

Также он поможет замерить:

• силу тока;
• перепады в напряжении;
• ёмкость конденсаторов;
• найти обрыв цепи и так далее.

Современные мультиметры в состоянии работать с различными видами токов:

• переменный;
• постоянный.

Самые популярные на современном рынке — цифровые устройства.

Но еще встречаются в продаже и приборы аналогового типа.

И те и другие часто применяются в домашних условиях.

Но цифровые точнее (с погрешностью измерений в 0.5 %) и ими проще выполняется прозвонка.

Аналоговые мультиметры обладают более высокой надежностью и низкой стоимостью. Но менее точны — погрешность 1.5–2 %.

Измерение сопротивлений мультиметром

Для переключения в режим измерения сопротивлений достаточно повернуть переключатель режимов работы в поле, где имеется несколько пределов.

Первые два предела содержат символ Ω, что говорит о том, что цифры на дисплее покажут величину сопротивления в Омах. На пределе 200Ω можно измерить сопротивление резисторов величиной до 200Ω, предел 2000Ω предназначен для измерения сопротивлений до 2КОм.

Если на измеряемом резисторе маркировка 1К5, то прибор покажет 1350…1650 Ω, сказывается допуск резистора ±10%. Об этом надо помнить при измерении сопротивлений.

Остальные три предела содержат букву k (хотя должно быть K), и результат измерений получится в килоомах. Предел 2000k позволяет измерить сопротивления до 2MΩ, результат измерения показывается в килоомах.

При измерении резистора с номиналом 1MΩ на дисплее можно увидеть результат 995…1000, опять же сказывается допуск. Резистор с номиналом 560K покажет 560.

Если же на этом пределе измерять резистор 5K6, то на индикаторе будет только 5, – дробная часть числа просто отбрасывается. Более точных результатов в этом случае можно достичь, если проводить измерения на пределе 20K: на дисплее индицируется 5,61. Поэтому всегда надо выбирать предел, обеспечивающий более точный результат.

Если при измерении токов и напряжений измерения рекомендуется начинать с максимального предела из опасений сжечь прибор, то при измерении сопротивлений следует действовать как раз наоборот, начиная измерения с самого меньшего предела. Почему? Все достаточно просто.

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
2. Итого, диодов получается шесть.
3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Тестирование led без выпаивания

Стандартные щупы прибора больше разъема для транзисторов. Для проверки светодиода мультиметром не выпаивая необходимо подготовить жало. Самый простой способ — это приобрести готовый переходник, например на алиэкспресс. Но если времени ждать нет и руки растут из нужного места можно сделать переходники, припаяв к щупам отдельные жилы провода или фрагменты швейных иголок (канцелярских скрепок).

Затем, не выпаивая led диода из схемы, щупами касаются его ножек. Проводят последовательную проверку работоспособности каждого элемента. Чтобы светодиод прозвонить с помощью мультиметра, определяют, где расположены полюса. На схемах катод обозначают вертикальной полосой, анод – треугольником; параллельные стрелки изображают свет, излучаемый элементом.

Иногда элементы, соединенные в цепь, дают погрешность, из-за чего изучить светодиод без выпаивания не всегда получается. Поэтому для проверки диоды приходится выпаивать.

Проверка led в фонариках

Диагностика исправности бытового фонарика – наглядный образец проверки светодиодов без выпаивания элементов. Чтобы узнать, работоспособны ли led, выполняют действия:

1. снимают стекло;
2. если короткие проводники рассматривать трудно, устройство со светодиодами выпаивают;
3. соблюдая полярность, соединяют щупы с контактами светодиода (припой не удаляют);
4. тумблер находится в режиме прозвонки (на контакты подают напряжение от 3 – 4 В).

После того, как прозвонили светодиод мультиметром, смотрят, изменились ли яркость свечения и показатели на дисплее. Если полярность выбрана неверно, на дисплее будет цифра 1, обозначающая бесконечно высокое сопротивление. Исправный led в результате прозвонки начинает светиться.

Тестирование светодиодной ленты

Лента – популярный светодиодный источник света. Конструкция проста: led диоды, по 3 штуки, последовательно соединены и прикреплены к гибкой основе (проводнику электроэнергии). Конструкцию ограничивает резистор. Устройство связано с блоком питания.

При необходимости ленту разрезают через каждые 50 мм (на основе указан значок «ножницы»). Иногда изделие перестает действовать раньше времени, заявленного изготовителями. Работоспособность светодиодной конструкции зависит от состояния элементов или блока питания.

Исправное устройство, соединенное с источником питания, равномерно и ярко излучает свет. Иначе требуется прозвонить провода, питающие ленту. Во время сборки схемы возможен обрыв проводов. Отсутствие локальных обрывов указывает, что требуется провести проверку светодиодов.

Тестирование светоизлучающих элементов в ленте с помощью мультиметра

Когда выходит из строя один компонент led подсветки, нарушается последовательность подключения. Обрыв связи приводит к неисправности ленты. Часто такая ситуация наблюдается на елочных гирляндах: система перестает работать из-за перегорания одной лампочки.

Для проверки светодиода применяют мультиметр, имеющий функцию «проверка диодов». Рабочий ток указан на корпусе диода. Падение напряжения легко определяется по цвету led:

• красный – в пределах 1,5 – 2 В;
• желтые (оранжевые) – 1,8 – 2,2 В;
• зеленые – 1,9 – 4 В;
• белые (синие) – 3 – 3,5 В;
• синие, зеленые, белые – 3 – 3,6 В.

Процедуру проводят, соблюдая полярность. Провода прибора соединяют с проверяемым компонентом. При корректном подключении на экране отобразится падение напряжения, рабочий led загорится. При обратной полярности на дисплее появляется цифра 1. Если не функционирует фрагмент ленты, состоящий из трех светоизлучающих элементов, осматривают каждый по отдельности. При необходимости группу удаляют по знаку «ножницы» на основании ленты. Удаление не влияет на работу системы.

Как проводится проверка

Проверка диодов на исправность заключается в том, чтобы проверить их одностороннюю способность проводить электрический ток.

Если это условие выполнимо, то элемент считается работоспособным.

С помощью мультиметра можно прозвонить диод и проверить на плате, как обычный диод, так и Шотки.

Как это сделать:

Проверяем, что у прибора есть режим прозвонки радиодетали такого типа.

Если такой возможности нет, действуем по следующей схеме:

1. Переводим указатель в режим измерения постоянного напряжения. Если элемент исправен, прибор покажет наличие напряжения на диоде. Исправные элементы, в зависимости от их номинала, будут показывать значения от 0.3 до 1.0 вольт.
2. Если перевести указатель на измерение сопротивления (в диапазоне до 2 кОм), то при подключении к выводам этой радиодетали, красный провод зажимаем к аноду, а черный к катоду, должно появится на экране значение в с сотнях Ом.

Проверка стабилитрона

Для того чтобы проверить стабилитрон рекомендуется воспользоваться следующей схемой:

После сборки схемы, переводим мультиметр в режим измерения постоянного напряжения 200 В, включаем регулируемый блок питания и постепенно начинаем увеличивать напряжение, пока на блоке питания амперметр не укажет на протекающий ток. После этого подключаем мультиметр и измеряем напряжение стабилизации.

Проверка диодного моста

Собственно говоря, диодный мост можно проверить точно так же как и стандартный диод. Главное знать, как правильно выполняется проверка диода мультиметром.

Диодный мост проверяется по определенной схеме.

Пронумеруем для себя выводы выпрямителя 1, 2, 3, 4. То есть нам надо будет проверить четыре элемента.

И начинаем перезванивать в следующей последовательности:

• 1-й: выводы 1–2;
• 2-й: выводы 2–3;
• 3-й: выводы 1–4;
• 4-й: выводы 4–3;

А отсчёт показаний проводится таким же способом, как мы проверяем обычный диод.

Как проверить светодиод своими руками на работоспособность

Чтобы провести тестирование диодной лампочки, вначале нужно определить, чем будет выполняться проверка. Потребуется приобрести источник питания (ИП) с рабочим напряжением в границах от 6.0 до 10.0 В. При этом не нужно торопиться подсоединять к нему световой диод.

Последующим этапом нужно приобрести резистор с номиналом, ограничивающим ток, при напряжении в диапазоне 6-12 мА. Диод выпаивают из схемы для тестирования. Тогда когда в электроцепи, с включенным последовательно резистором на ЛЕД-диод , приходится падение напряжения — примерно 2 В, то на резистор — от 3 до 10 В. В случае применения 5/12 В ИП, для электрического тока в 5 мА, по омовскому треугольнику, понадобится сопротивление 0.600 кОм либо 2 кОм соответственно. Подбирают граничащий номинал, к примеру, 0.560 кОм и 2.1 кОм для ИП на 5/12 В. Подсоединяют ЛЕД через сопротивление последовательно к ИП.

Важно! Удлиненная ножка LED, подсоединенная к меньшему внутреннему электроду — это анод, он подсоединяется к положительной клемме ИП. Маленькая ножка — к минусовой клемме ИП

Присоединяют сопротивление к удлиненной плюсовой ножке светового диода, и собранную цепь подключают к ИП — на короткую ножку «-». На сопротивление — «+„. В случае, когда ножки удалены и узнавать, какая из них была длиннее не у кого, то “-» подсоединяется к электроду, который через линзу смотрится наиболее крупно. Если световой диод работоспособен, то он включится.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод – «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Способы проверки транзисторов на работоспособность

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

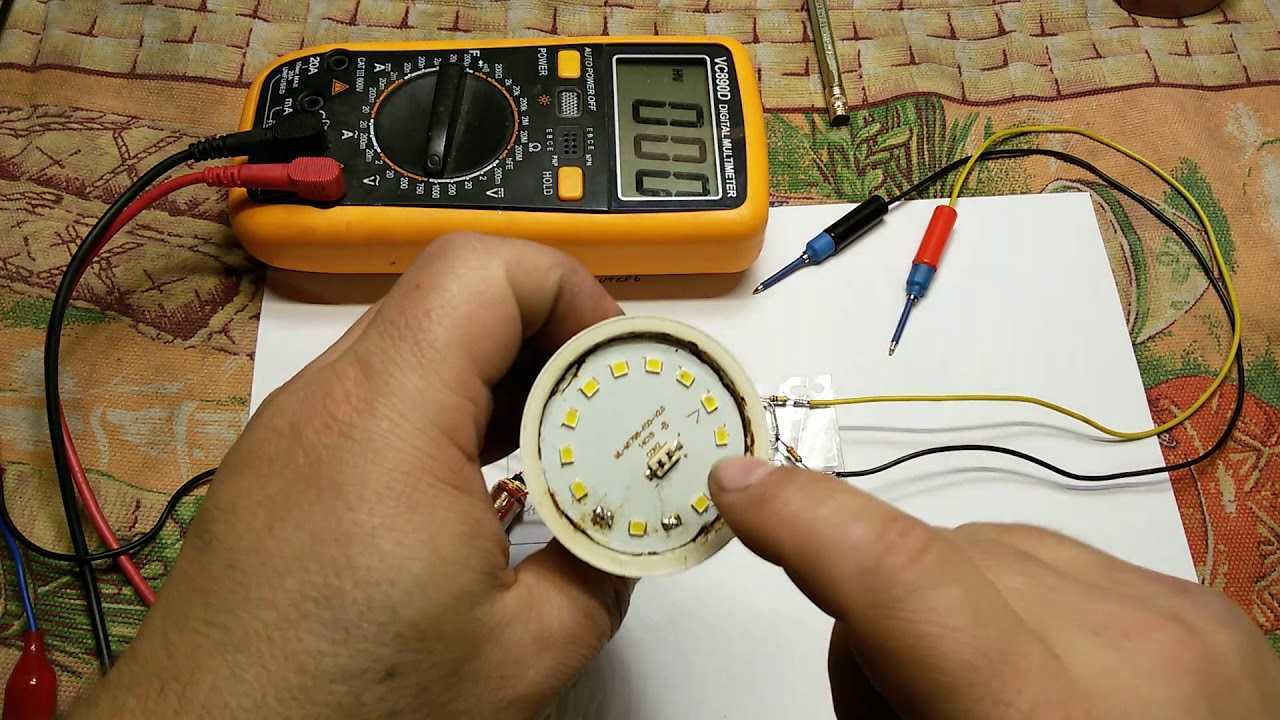

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;

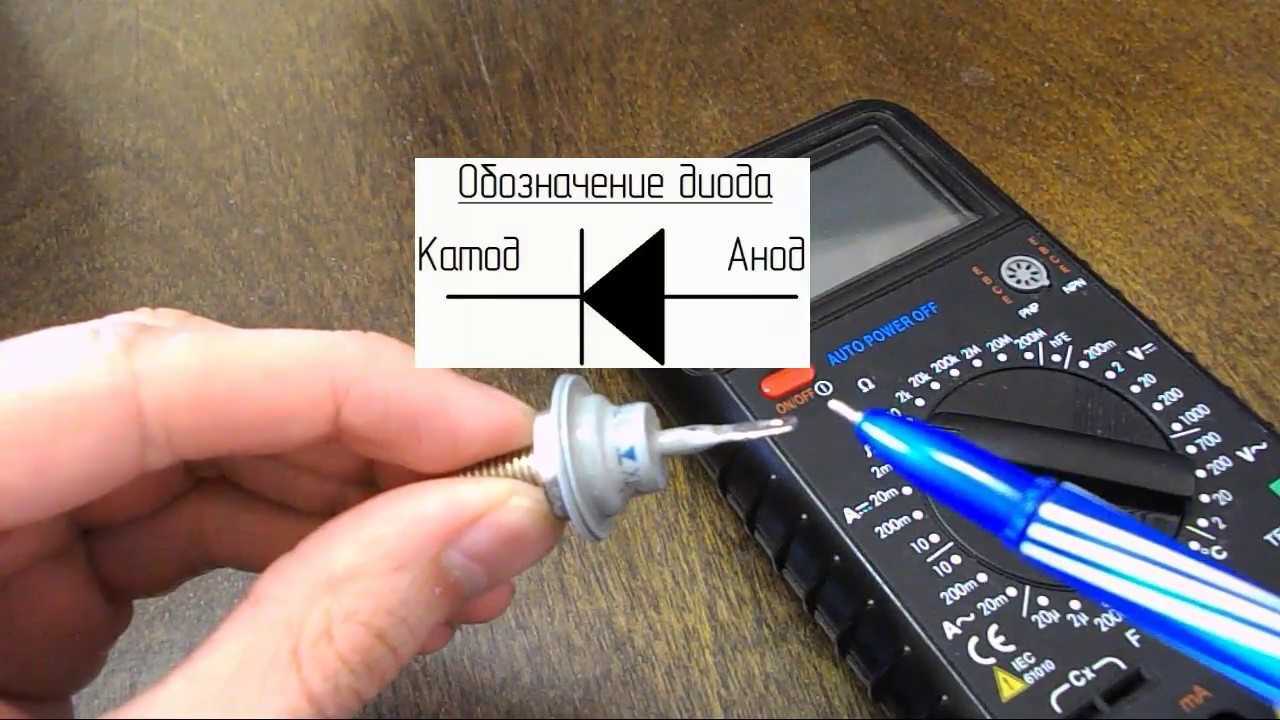

• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.
