Способы подключения выключателя и розетки в одном корпусе

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
5. Нулевой провод проводки подключается к нулевому кабелю розетки.

Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор

Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

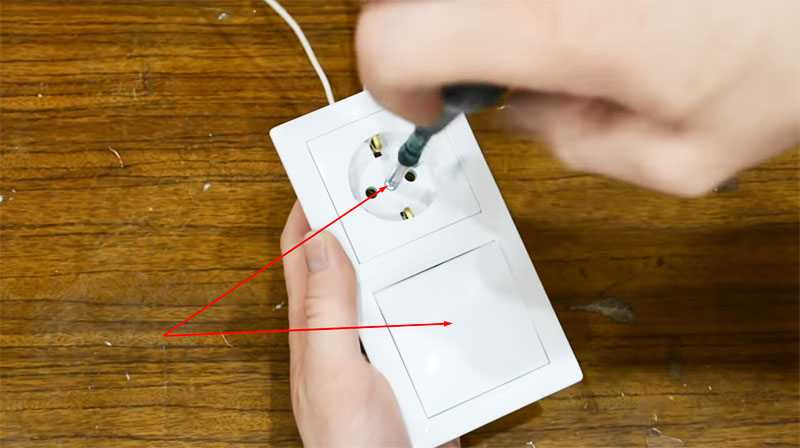

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Поворот розетки и выключателя позволят легко извлечь их из коробки

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.
