Виды гофр для электрических кабелей: советы по выбору и правила расчета размера гофры

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

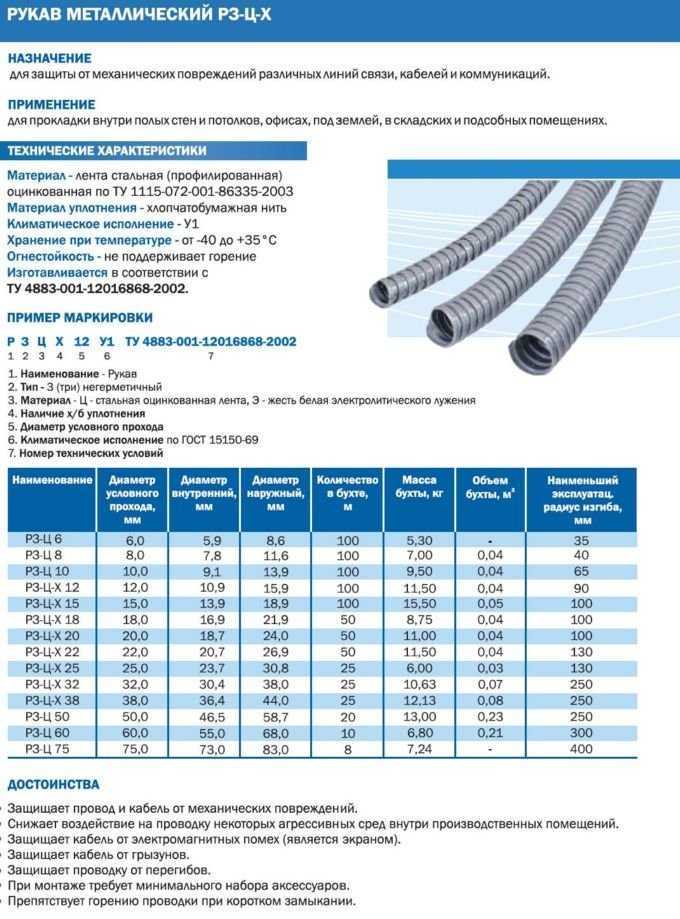

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

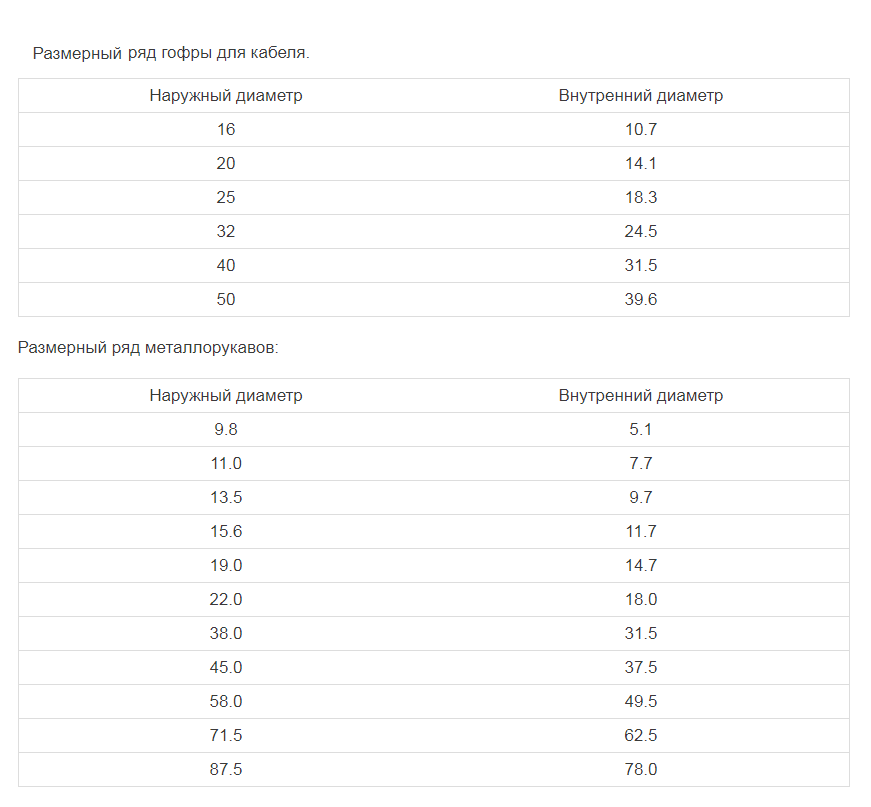

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

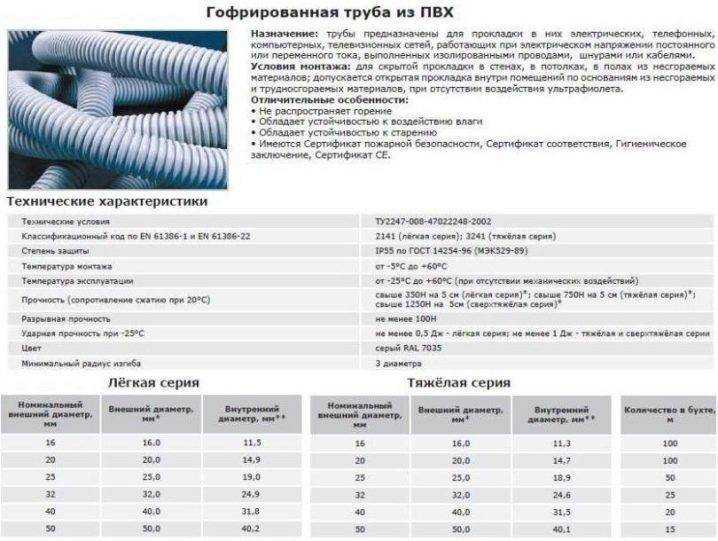

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Внутренний, мм	Наружный, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

Армированный рукав

Усиленную гофротрубу для прокладки кабеля продают следующих сечений:

Наружное, мм	Внутреннее, мм
9,8	5,1
11	7,7
13,5	9,7
15,6	11,7
19	14,7
22	18
38	31,5
45	37,5
58	49,5
71,5	62,5
87,5	78

С зондом или без

Для удобного протягивания проводов внутри гофры в нее помещают стальную проволоку – зонд (протяжку).

Диаметры такого рукава представлены в таблице:

Снаружи, мм	Внутри, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6
63	50,6

Погрешность в размерах составляет ±0,4 мм.

Как выбрать размер гофротрубы

В большинстве случаев гофру подбирают в зависимости от потребителя, к которому ведет линия:

• до приборов освещения – 13 мм;
• до выключателей и розеток – 20 мм;
• между разветвительной коробкой и электрическим щитом – 25 мм;
• от одного электрощита до другого – 32 мм;
• в проходах между этажами, в стенах – 40 мм.

Слаботочные провода сигнализации, антенны, интернет и пр. требуют 25 мм.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

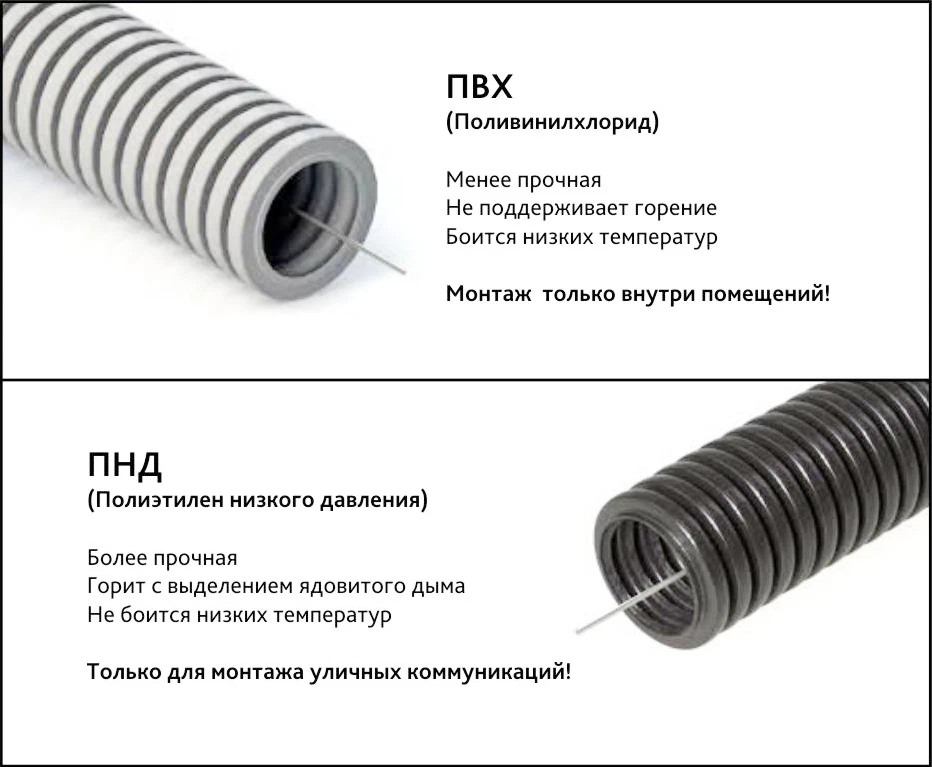

В чем разница между ПВХ и ПНД

Оба материала обладают достоинствами, которые дают основание выбирать их для прокладки электросетей:

• Оба материала долговечны: и тот и другой материал может прослужить до 50 лет, а при надлежащих условиях — и более.
• И ПНД и ПВХ обеспечивают работу системы даже при нагревании, поскольку препятствуют слипанию кабелей, не истираются,
• Не нуждаются в заземлении, не подвержены воздействию влаги.
• Благодаря использованию гофротрубы из полимеров, сокращается время для прокладки электролинии за счет стальной протяжки внутри трубы.
• Позволяют использовать более дешевые провода, что снижает финансовые затраты существенно.

И все же при всей похожести, каждый из этих материалов имеет индивидуальные особенности.

Свойства ПВХ

Гофра из полихлорвинила хлорида — легкий и гибкий полимер, который необходим для прокладки линий в труднодоступных местах: нишах стен, штробах, которые затем заливаются бетоном, под подвесными потолочными конструкциями. Гофрированные трубы ПВХ образуют прочную защиту от любых воздействий, в том числе температурных: изделия применяются для эксплуатации в условиях термических нагрузок от — 25 до +60 С.

Свойства ПНД

Материал для изготовления гофрированных труб, отличающийся еще большей устойчивостью к возгоранию — трубы ПНД. Легко переносит термические нагрузки от — 40 до + 90С.

В структуре химического соединения полимера не содержится вредных веществ, поэтому материал не представляет собой угрозы для экологии. Гофра из полиэтилена низкого давления не подвержена вредному воздействию масел, кислот и бензина.

Сравнение гофр из ПНД и ПВХ

Труба ПНД проявляет себя лучше при слишком серьезных нагрузках. Например, стабильно работает при низких температурах в условиях сильных морозов, тогда как ПВХ под воздействием слишком холодного воздуха трескается.

Монтаж и прокладка проще для труб ПВХ, осуществляется посредством раструбных соединений, ПВД нуждается в сварке встык или муфтовой электросварке, что увеличивает затраты и требует определенной квалификации.

Приобретение ПНД чаще обходится дороже.

В отличие от безвредного ПНД поливинилхлорид выделяет со временем токсичные вещества, что очень ограничивает область использования.

Как видно, у каждого вида изделий есть свои сильные и слабые стороны.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

1. Водонепроницаемость;
2. Долговечность;
3. Стойкость к возгораниям, огнеупорность, негорючесть;
4. Сопротивляемость механическим нагрузкам, прочность;
5. Легкость;
6. Эстетичность;
7. Коррозионная стойкость;
8. Кабель, помещенный в гофру , не ударит человека током;
9. Защита кабеля от воздействий окружающей среды.

Минусы:

1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

• Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
• Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
• При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Подключение СИП от магистрали к дому

разобьем работы по подключению дома на следующие этапы:

• Запука материалов;
• Подключение проводов ответвления к дому;
• Подключение проводов ответвления к магистарали.

Приобретение необходимых материалов

Для работ вам понадобится:

Примечание: Обычное подключение однофазное (фаза+ноль) и для него используется СИП сечением 2×16 мм 2 .

• Два анкерных зажима. Правильное название зажимы анкерные клиновые самозатягивающиеся. Марка компании NILEDPS 1500.
• Четыре прокалывающих зажима. Марка NILED PS 95– 2шт, P 4-2 шт.
• Вворачивающийся крюк или стеновой кронштейн для крепления анкерного зажима к фасаду дома.

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Правила монтажа подземных электрических коммуникаций

Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД сусилием на сжатие более 450 Н на 20 см при температуре 20 °С.

Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых – не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15–20 см для песчаной подушки.

При прокладке подземных коммуникаций используются двустенные трубы из ПНД

Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих – с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

Материалы, используемые для изготовления гофры под кабель

При производстве гофротрубы применяют различные виды сырья.

Самые распространенные из них:

1. Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.
2. Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
3. Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.
4. Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

Плюсы гофрированных труб

Гофра популярна среди профессиональных электромонтажников, потому что обладает рядом достоинств. К преимуществам использования гофрированных труб относят:

• Долговечность, материал прослужит свыше 50 лет без необходимости замены.
• При повреждении кабеля гофрированный чехол защитит человека от удара током.
• Если возникнет короткое замыкание, гофрированная труба защитит дом от пожара и распространении огня. Металл не горюч, а особенность пластиковых труб заключается в самостоятельном прекращении горения.
• Небольшой вес и компактное скручивание в кольцо – удобство при транспортировке и хранении остатков.

• Устойчивость к давлению и сжатию, коррозии, любым механическим нагрузкам, проникновению воды.
• Справляются с задачей в большом диапазоне температур. Трубы выдержат от -20 до +55 градусов, у металлических труб диапазон еще шире.
• Простота в монтаже и демонтаже исключает необходимость вызова специалиста, работающего с кабелями. С монтажом гофрированных труб справится новичок в электромонтажном деле.
• При необходимости замены кабеля, с гофрированной трубой сделать это проще и быстрее, достаточно вытянуть из трубы испорченный кабель и протянуть новый.

Как проложить провод в гофру

Чтобы протянуть сквозь гофрорукав один или несколько кабелей, нужно соединить их в жгут при помощи изоленты или пластмассовой стяжки. Если в шланге нет зонда, протащить через него жесткую стальную проволоку.

Далее произвести такие действия:

1. Откусить пассатижами небольшой кусок от протяжки.
2. Намотать его в нескольких местах на пучок проводов.
3. Обжать место скрутки пассатижами так, чтобы получилась ровная поверхность.
4. Положить параллельно жгуту свободный конец зонда.
5. Соединить их и плотно обмотать изолентой.

Если необходимо протащить 1 кабель, то его оболочку прокалывают шилом, а сквозь отверстие пропускают зонд. Затем загибают его так, чтобы получился крючок, делают скрутку и фиксируют изоляционным скотчем.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком  экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Цвет гофры	Варианты применения
Белый	Для проводов компьютера.
Серый	Для любой линий электропроводки.
Черный или коричневый	Для разных бытовых агрегатов.
Зеленый	Для телефонных линий
Красный	Для проводов снаружи здания.
Синий	Для конструкций теплого пола и для магистралей водоснабжения.
Желтый	Газоснабжение.

По пожаробезопасности данный материал делится на три категории:

• для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
• в каркасных постройках применяются ПВД и ПВХ гофра;
• для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

Изображение	Изделие	Цена, руб.
	Труба гофрированная 32 мм T Plast 50 м	660
	Труба ПВХ В 16мм с протяжкой 100 м	450
	Труба 20 мм (100 м)	487
	Труба гофр. ПВХ с зондом d 16	560
	Труба ПНД d 16 с зондом	1350
	Труба гибкая для кабеля ПВХ 50 мм, 15 м	525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения

Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет. Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации

Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

• увеличенный уровень влажности;
• чрезмерные нагрузки и перегревы;
• ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.

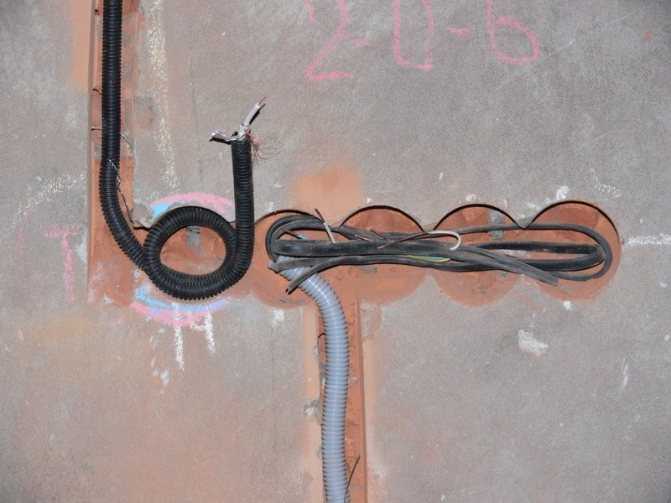

Размещение кабеля в защитном шланге

Правильная прокладка проводки в помещении предполагает размещение отдельных кусков гофротрубы в промежутках между распределительными устройствами, а уже от них непосредственно к осветительным агрегатам, розеткам, выключателям. Такие участки обычно короткие с наличием минимального числа углов, кабель в них проводится без труда.

При одновременном протягивании через защитную оболочку сразу нескольких проводников их рекомендуется сложить вместе, через шаг в 30 см перетянуть не слишком туго скотчем, изолентой. Далее провода скручиваются в общий жгут с последующим созданием петли. Если последняя получилась слишком толстой, допускается формирование отдельных петелек с последующим их скреплением шпагатом. Далее к получившемуся ушку прикрепляется трос и начинает тянуться с противоположной стороны. Так оболочка постепенно надевается на провода. Все движения выполняются плавно, чтобы не повредить изделия. Существует два способа монтажа:

• изначально на указанном участке крепится гофра, после чего в нее протягивается кабель;
• первым делом в защитную оболочку помещается провод, после чего вся конструкция монтируется на место.

Гофра для электропроводки является удобным и доступным защитным средством. Она отличается универсальностью, прочностью, материалом исполнения, о чем знает каждый электрик и подскажет, какую трубку подобрать для монтажа кабелей в конкретном месте.
