Нормирование параметров производственного освещения

Нормирование естественного освещения

Освещенность, которая создается при естественном освещении, может меняться в широких пределах в зависимости от времени года, времени дня, метеорологических факторов. Факторами будут являться характер облачности и характер подстилающей поверхности земного покрова территории, а отсюда естественное освещение нельзя количественно задавать величиной освещенности.

Для естественного освещения нормируемой будет являться относительная величина – коэффициент естественной освещенности (КЕО).

Определение 1

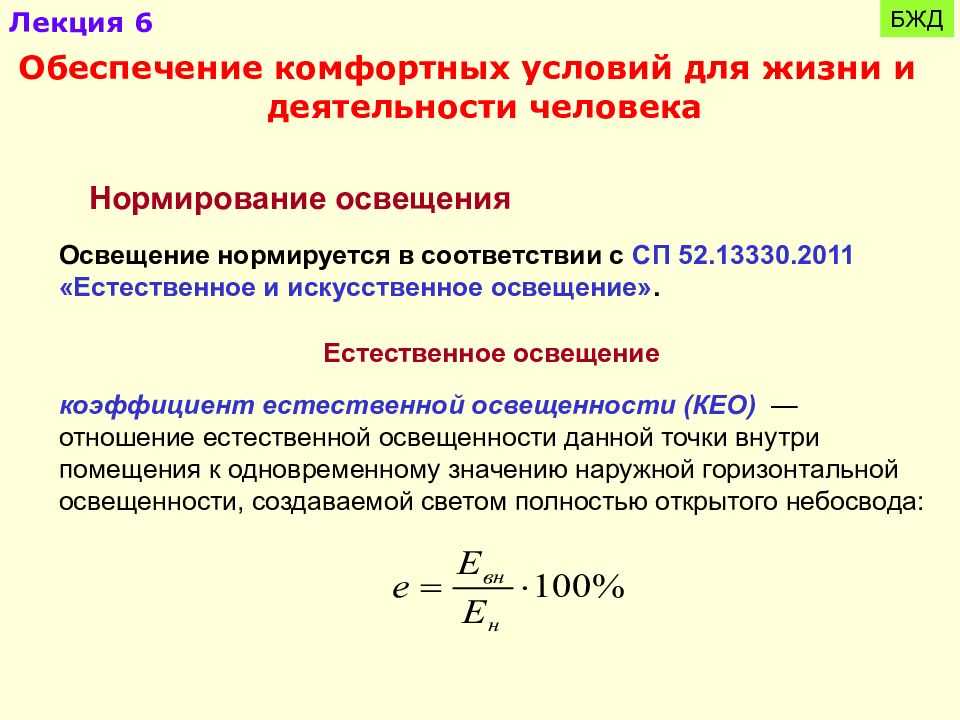

Коэффициент естественного освещения – это отношение, которое выражается освещенностью точки, находящейся внутри помещения к наружной освещенности всего небосвода, выраженное в процентах.

При помощи КЕО можно выяснить, насколько хорошо пропускают свет системы естественного освещения.

Коэффициент естественной освещенности оценивает способность системы естественного освещения пропускать свет.

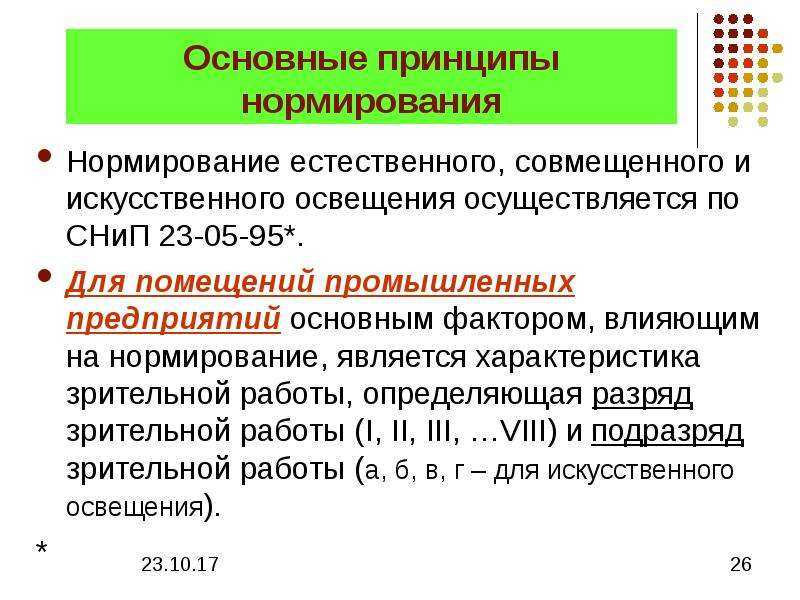

Регламентируется естественное освещение в помещении нормами СНиП 23-05-95.

Нормативное значение коэффициента естественного освещения рассчитывается по формуле: Ен = КЕОтс с учетом характера выполняемой зрительной работы.

Где Ен – нормированное значение КЕО в процентах;

Т – коэффициент светового климата;

С – коэффициент солнечности климата, который определяется расположением здания относительно сторон горизонта.

Оба коэффициента (Т и С) определяются по таблицам СНиП 23-05-95. Производственные помещения, где выполняются зрительные работы $I $ и $ II$ разрядов, могут иметь совместное освещение.

Замечание 2

В производственных помещениях, которые строятся на севере страны и для помещений, где параметры воздушной среды должны быть стабильными, допускается совместное освещение. Помещения, в которых используется общее искусственное освещение, лучше обеспечивать газоразрядными лампами с нормами освещенности выше на одну ступень.

Виды освещения

Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:

Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.

Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.

Естественное

Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.

Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:

верхний (свет проникает через проемы на участках с перепадами высот дома);
боковой (свет попадает через окна наружных стен);
комбинированный (сочетание двух предыдущих видов).

Искусственное

Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.

Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:

Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).

Гибридное освещение

Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.

Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.

Последствия неправильного освещения

Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.

Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.

Нормы и стандарты освещённости

Каким должно быть правильное освещение рабочего места, определяет не сам сотрудник или его работодатель. Нормы регламентируются нормативными актами, где закреплён допустимый уровень яркости в Люксах.

Нормативные документы:

СНиП — строительные нормы и правила проектирования освещения;
СанПиН — санитарные правила и нормы, которые включают в себя всю гигиену труда, в том числе и гигиену света;
ГОСТ Р 55710-2013 — регламентирует световые нормативы внутри зданий.

Уровень света отличается в зависимости от вида выполняемых работ. Виды производства делятся на труд высокой точности, средней, малой. Освещение, применяемое на рабочих местах на производстве с повышенной точностью работ, отличается от такового на местах с низкой точностью. Ниже представлены нормы яркости в зависимости от требуемой точности выполнения:

наивысшая точность — 5000 Лк;
очень высокая — 4000 Лк;
высокая — 2000 Лк;
средняя — 750 Лк;
малая — 400 Лк;
грубая — 200 Лк.

В таблице представлены нормы подсветки в зависимости от типа офисного помещения:

Помещение	Нормы, согласно СНиП
Кабинет с компьютерами	200-300 Лк
Серверная	400 Лк
Операционный или кассовый зал	400 Лк
Большой кабинет со свободной планировкой	400 Лк
Комната для посетителей	300 Лк
Кабинет для чертёжных работ	500 Лк
Помещение для ксерокопирования	300 Лк
Конференц-зал	200 Лк
Лестничные пролёты и эскалаторы	50-100 Лк
Холл, коридор, вестибюль	50-75 Лк
Архив	75 Лк
Кладовка	50 Лк

Коэффициенты отражения окружающих поверхностей

Отражение от поверхностей — важный показатель при организации рабочего места. Коэффициент отражения поверхности означает способность основания отражать падающий световой поток. Он равен отношению света, отраженного от поверхности, к общему падающему световому потоку. Такие коэффициенты давно рассчитаны (в зависимости от материала цифры могут варьироваться):

пол — 0,2-0,4;
стены — 0,5-0,8;
потолок — 0,7-0,9;
стол, рабочая поверхность — 0,2-0,7.

Отраслевые нормы искусственного освещения

Кроме сведений СНиП, которые являются общими, есть ряд отраслевых документов, разрабатываемых специальными институтами. Они устанавливаются в зависимости от типа отрасли после анализа ее специфики, и только затем переходят в разряд рекомендаций. При отсутствии конкретных отраслевых норм придется пользоваться общими.

Все нормативы в промышленности зависят от точности зрительных работ, которая делится на 7 разрядов в зависимости от величины объекта работы и сложности труда. Например, точные работы (1-4 разряды) подразумевают наличие объекта размером от 0,15 мм (наивысшая точность) до 5 мм (средняя точность). Пятый разряд (малой точности) может включать работу со светящимися объектами.

При делении работ по сложности внутри разряда учитывается цвет фона, ведь он влияет на коэффициент отражения (так, черный цвет имеет самый низкий коэффициент отражения). Нормы обязательно учитывают следующие факторы:

длительность работы;
напряженность труда;
степень разрешения задачи — различение или поиск;
число объектов в поле зрения;
возраст сотрудников;
квалификация сотрудников.

Факторы зрительного комфорта

При оформлении интерьера в офисных помещениях важно учитывать цветовую гамму стен, ведь она по-разному воздействует на человека. Лучше всего выбирать пастельные тона, а также зеленоватые, желтые оттенки, приятные для глаз. Есть и иные факторы зрительного комфорта:

Есть и иные факторы зрительного комфорта:

подходящая яркость;
однородность света;
отсутствие бликов и мерцания;
нужная контрастность.

Плохо воздействует на глаза блесткость, или сильная слепящая яркость — свойство ярких поверхностей ухудшать контрастность и нарушать зрительный комфорт. Утомление глаз вызывают и колебания света, они сильно снижают производительность труда, поэтому тоже недопустимы.

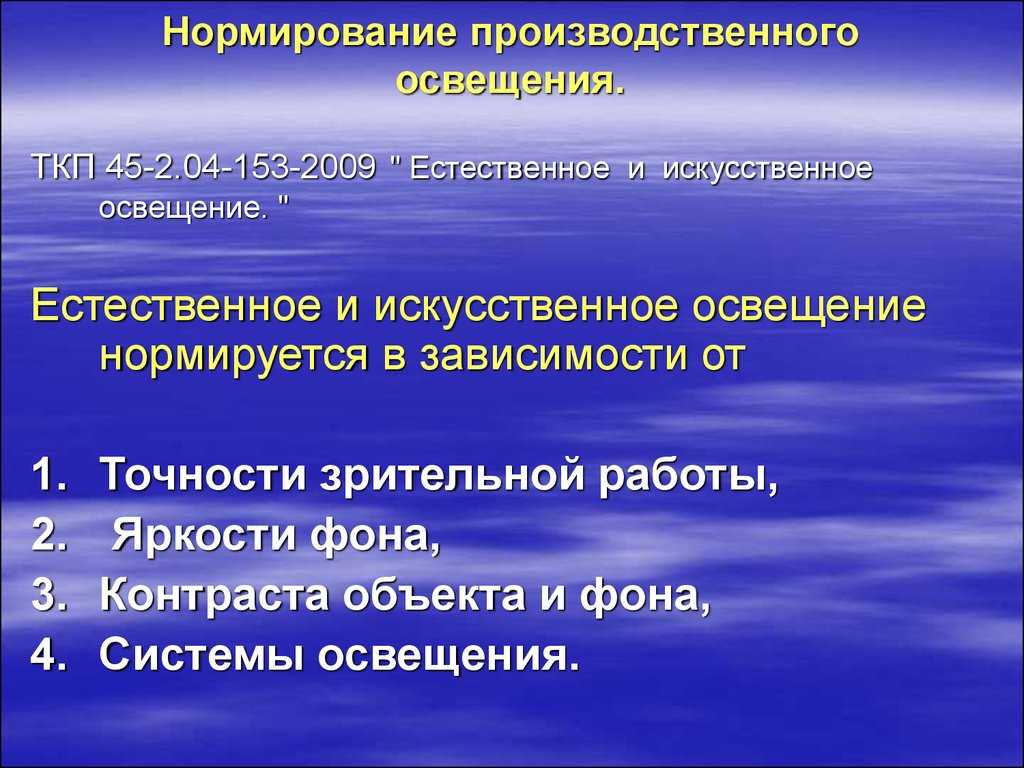

Нормирование производственного освещения

Разряд зрительной работы, контраст объекта и фона, его яркость, система освещения лежат в основе нормирования производственного освещения, нормативным документом которого является СНиП-25-05-95. Характеристиками зрительной функции являются световая, контрастная, цветовая чувствительность и, естественно, острота зрения. Всё многообразие окружающего мира для зрительного анализатора представлено различием предметов, которые имеют свои размеры, свою яркость, контраст, фон и свою удаленность от глаза. Объекты маленьких размеров и контрастов с фоном воспринимаются глазом значительно труднее.

Отсюда воспринимаемые объекты для нормальной работы зрительного анализатора должны:

Иметь размер не менее определенного;
Иметь контраст с фоном;
Иметь достаточную освещенность.

Замечание 3

Таким образом, между видимым характером зрительной работы и состоянием зрительного анализатора существует явная зависимость. Это говорит о том, что нормирование производственного освещения определяется взаимоотношением «видимого излучения» — «зрительного анализатора» — «зрительной работы».

Исходя из этого зрительные работы делятся на 3 основных вида:

Зрительные работы, не требующие использования оптических приборов;
Зрительные работы, требующие использования оптических приборов;
Зрительные работы, где информация воспринимается с экрана. Здесь предъявляются особые требования к освещению.

Нормативы освещения офисов и административных помещений

Показатели освещенности рабочего места обязательно должны соответствовать требованиям документов СанПин. Точное соблюдение указанных параметров позитивно влияет на продуктивность работы руководства и персонала организации, на их физическое и умственное самочувствие.

Для офисных помещений используется не только местное, но и общее освещение, причем угол освещения светильника и в том, и в другом случае должен быть не менее 40 градусов. Единственным отличием будет применение для местного освещения светильников с рассеивающим светом. Для освещения административных помещений и офисов следует применять как лампы накаливания, так и энергосберегающие лампы (с показателем передающей светоотдачи не менее 60 Лм/Вт). При этом недостаток света приводит к проблемам, включая испорченное зрение людей, а избыток света от лампочек провоцирует существенный рост суммы в счетах за электричество.

Освещение офиса с компьютерной техникой

Таким образом, можно сделать вывод, что необходимо строго соблюдать рамки установленных норм при планировании освещения, и особенно это касается именно офисных и рабочих помещений, поскольку там люди проводят достаточно много времени и рискуют столкнуться с проблемами разного рода при несоблюдении данных норм. Перед тем как монтировать систему, необходимо внимательно ее спроектировать и создать подробный чертежный план.

Нормативы освещенности промышленных помещений

Нормы освещения для производственных мест являются основным фактором, который отвечает за повышение эффективности труда. Соблюдение этих требований позволяет значительно снизить процент бракованной продукции, помогает персоналу лучше сконцентрироваться на рабочем месте. Международная комиссия по освещению засвидетельствовала, что грамотное расположение светильников увеличивает производительность рабочих не менее чем на 10 %. Правильная организация труда позволяет не только повысить производительность труда рабочих и качество работы, но и снизить травматизм. Недостаток света может привести к развитию проблем со зрением (близорукости), а переизбыток — к фотоожогам глаз или кожи, возникновению катаракты.

Организация освещения на складе

Нормированные данные можно сформировать в следующую таблицу:

Точность зрительной работы	Общая степень освещенности (Лк)
Грубая	150—200
Средняя	200—300
Высокая	750
Очень высокая	1 200
Высшая	5 000

Стандартные требования в промышленных цехах позволяют применять следующие варианты освещения:

естественное (когда солнечный свет проникает через окна);
искусственное (которое создают разного вида лампы);
комбинированное (боковое — естественное, верхнее — искусственное).

Последний вариант считается наиболее полезным для производственного процесса. Он положительно сказывается на зрении и является весьма экономичным.

Обязательно в расчете нормы необходимо учесть следующие параметры:

оптимальная яркость;
наличие теней;
искажение цветопередачи;
стабильность освещения.

Все световое оборудование, которое служит в больших производственных помещениях, обязательно должно соответствовать нормам СНиП и требованиям безопасности.

Нормы освещенности рабочих мест

Современное рабочее место подразумевает не только наличие удобной мебели, современного оборудования и климатических условий. Одним из важных его параметров является освещенность рабочего места, которая влияет не только на производительность труда и производственные показатели, но и напрямую связана со здоровьем человека. Именно по этой причине нормированию света посвящены государственные и отраслевые стандарты, разобраться в требованиях которых попробуем в этой статье.

Освещенность — в чем измеряется

В паспорте любого светильника можно найти такой показатель как световой поток. Он обозначает силу света излучаемую этим светильником. Измеряется в люменах

Однако для характеристик любого освещаемого объекта важно знать угол светового потока и расстояние до него. Поэтому для нормирования величины светового потока, применительно к конкретному месту, введена освещенность — количество света на квадратный метр площади

Измеряется в люксах

Один люкс (лк) равен одному люмену на 1 кв.м. площади

Измеряется в люксах. Один люкс (лк) равен одному люмену на 1 кв.м. площади.

Виды освещения рабочих мест

Основная масса рабочих мест имеет три основных источника света, каждый из которых характеризуется своими особенностями:

естественное освещение присутствует в дневное время в помещениях, которые имеют окна или элементы прозрачных крыш. Для человеческого глаза это наиболее комфортный вид освещения;

смешанный тип освещения появляется, когда ощущается недостаток солнечного сета и включаются дополнительные источники света. Чаще всего это местные приборы освещения;

искусственное освещение задействуют, когда естественных источников света очень мало или они отсутствуют совсем. Этот вид освещения подразделяется на несколько разновидностей — рабочее, аварийное, охранное и дежурное;

Если помещение не имеет оптической связи с внешним миром, на таком объекте действует только искусственное освещение.

Чем регулируется освещенность рабочих мест

При проектировании зданий и помещений промышленного и бытового назначения, и последующей организации мест для работы, действуют два основных регламентирующих типа документов:

Строительные Нормы и Правила (СНиП) используются при непосредственном проектировании зданий, требования к освещению в них закладывается еще на этапе рабочих чертежей;

Санитарные Правила и Нормы (СанПиН) являются уточняющим документов СНиП и применяются уже к организации конкретных мест в уже построенных зданиях.

Здесь необходимо отметить, что проверки регулирующих органов проводятся на соответствие СанПиН.

Нормы освещенности для рабочих мест

Для каждой категории рабочих мест разработаны свои нормы, которые можно узнать в регламентирующих документах. Здесь мы приведем их в сжатом, справочном виде. Так для производственных помещений действуют семь разрядов точности работ, по которым нормируется свет. Приведем нормы для некоторых из них:

Очень высокая точность — от 1000 до 4000 лк;

Высокая точность — от 400 до 2000 лк;

Средняя точность — от 400 до 750 лк;

В свою очередь требования к офисным помещениям существенно ниже:

офисы общего назначения с использованием компьютеров должны иметь освещенность не менее 300 лк;

освещенность 500 лк и более должны иметь офисы для чертежных работ;

залы для собраний и конференций — не менее 200 лк.

Другие параметр освещенности

Кроме непосредственной освещенности места для работы, измеряемой в люксах, к световым характеристикам относятся и другие требования, которые обозначаются как показатель ослепленности и коэффициент пульсации источника света. Требуемые значения первого лежат в области от 10 до 40 %, а коэффициент пульсации не должен превышать 15 %.

Заключение

Анализируя нормы освещенности рабочих мест, можно сделать вывод, что светодиодное освещение является самым перспективным способом, исключительно выгодным с точки зрения эксплуатационных затрат и наиболее приемлемым по коэффициенту пульсации.

Размах изменения питающей сети

Нормы качества электроэнергии содержат надзор за таким параметром, как колебание составляющих напряжения. Он устанавливает разницу между верхним порогом амплитуды и нижним. Учитывая, что допуски отклонения параметра от установленного укладываются в предел ±5 %, то размах предельный режим не может превышать ±10 %. Питающая сеть 220 В не может колебаться более или менее 22 В, а 380 В работает нормально в границах ±38 В.

Результирующий размах колебаний напряжения рассчитывается по следующему выражению ΔU = U_max−U_min, в нормативах результаты указываются в % согласно расчетам ΔU = ((U_max−U_min)/U_nominal)*100%.

Нормативы освещения помещений жилых зданий

Нужно помнить, что нормы нужно рассчитывать с учетом особенностей освещения. Так, для ламп накаливания, галогеновых ламп и ламп дневного света показатели нормы освещенности будут разные. Каждый из этих источников света имеет свой характерный световой поток.

Тип помещения	Норма при лампах накаливания	Норма при лампах дневного света	Норма по освещению с помощью галогеновых светильников
Гостиная	10—35	7—9	25—30
Спальня	10—20	4—5	14—17
Детская	30—90	18—22	70—80
Кухня	12—40	8—10	30—35
Санузел	10—30	6—8	23—27
Коридор	10—15	3—4	11—13

Все значения указаны при центральном расположении источника света. Следует учесть то, что точный расчет нормы освещения должен производиться с учетом цвета стен, потолка и пола, а также он напрямую зависит от размера освещаемой площади.

Качественные показатели — осветительная установка

Качественные показатели осветительных установок в основном определяются требованиями к равномерности распределения освещенности и ограничению слепящего действия.

В табл 2.25 приведены нормируемые уровни освещенности и регламентируемые качественные показатели осветительных установок. При наличии помещений без естественного света или с недостаточным по нормам естественным освещением в таблицу следует включить дополнительные данные по этому помещению, соответственно расширив ее.

Различные виды экранизирующих решеток.| Элементы ячеек решеток.

В электротехническом разделе этого документа приведены уровни освещенности и качественные показатели осветительных установок для помещений лечебно-профилактических учреждений.

Кроме количественных, ( уровни освещенности) нормируются и качественные показатели осветительных установок: ослепленность Р и дискомфорт М, коэффициент пульсации освещенности / Сп и цилиндрическая освещенность.

Нормы освещенности, ограничения слепящего действия светильников, пульсаций освещенности и другие качественные показатели осветительных установок должны приниматься в соответствии с требованиями СНиП 23 — 05 — 95 Естественное и искусственное освещение и других нормативных документов, утвержденных или согласованных с Госстроем России и министерствами и ведомствами Российской Федерации в установленном порядке.

Нормы освещенности, ограничения слепящего действия светильников, пульсации освещенности и другие качественные показатели осветительных установок, виды и системы освещения должны приниматься согласно требованиям СНиП 23 — 05 — 95 Естественное и искусственное освещение и другим нормативным документам, утвержденным или согласованным с Госстроем ( Минстроем) РФ и министерствами и ведомствами Российской Федерации в установленном порядке.

Нормы освещенности, ограничения слепящего действия светильников, пульсаций освещенности и другие качественные показатели осветительных установок должны приниматься в соответствии с требованиями СНиП П-4-79 Естественное и искусственное освещение и соответствующих инструкций, утвержденных Госстроем СССР в установленном порядке.

Нормы освещенности, ограничение слепящего действия светильников, пульсации освещенности и другие качественные показатели осветительных установок, виды и системы освещения должны приниматься в соответствии с требованиями СНиП П-4-79, с отраслевыми нормами искусственного освещения, ПУЭ и.

Нормы освещенности, ограничения слепящего действия светильников, пульсаций освещенности и другие качественные показатели осветительных установок должны приниматься в соответствии с требованиями СНиП 11 — 4 — 79 Естественное и искусственное освещение и соответствующих инструкций, утвержденных Госстроем СССР в установленном порядке.

Нормы освещенности, ограничения слепящего действия светильников, пульсаций освещенности и другие качественные показатели осветительных установок должны приниматься в соответствии с требованиями СНиП Н-4-79 Естественное и искусственное освещение и соответствующих инструкций, утвержденных Госстроем СССР в установленном порядке.

Как было показано ранее в § 1 — 1, значения эквивалентных контрастов и угловых размеров объектов наблюдения определяются распределением излучения в пространстве объекта и в пространстве наблюдателя, а также распределением излучения по времени и спектру. Из всего сказанного следует, что качественные показатели осветительной установки часто определяют видимость не в меньшей степени, чем количественные характеристики освещения.
