Освещение для бассейнов

Освещение чаши бассейна – наиболее сложный, но, одновременно, и самый распространённый способ «запустить» свет в бассейн, особенно если водоём расположен на открытой площадке. Сложность его заключается в особой тщательности выбора и установки осветительных приборов. Светильники для бассейна, применяемые для этих целей, постоянно контактируют с водой, поэтому в их устройстве очень важна защита от попадания в систему влаги. В противном случае возможно поражение купальщиков электрическим током, что, согласитесь, не слишком приятно. Поэтому вся система освещения, которая будет работать в непосредственном контакте с водой, должна иметь повышенную герметизацию проводки и светильников.

Оптимальным выбором для подводных светильников для бассейна являются галогенные или светодиодные лампы

Галогенные светильники наиболее распространены ввиду своей недорогой стоимости, однако светодиоды позволяют создавать определенные световые эффекты – это важно, если вы решились на декоративное освещение своего бассейна. Кроме того, светодиоды отличаются от галогенных ламп более долгим сроком службы, поэтому первоначальные затраты на такой подводный светильник для бассейна окупятся годами бесперебойной работы. Плавающие светильники для бассейна должны быть оснащены перезаряжаемым аккумулятором, который позволяет лампам работать без подключения к электросети

В противном случае, в воде будут плавать провода, что еще приемлемо для прудов или декоративных водоёмов, но никак не подходит для плавательного бассейна. Наибольшее распространение в плане используемых аккумуляторов получили солнечные батареи, заряжаемые под воздействием солнечной энергии. Солнечная батарея, зарядившаяся за день, сможет всю ночь подпитывать светодиодную лампу, находящуюся внутри плавающего светильника. Плавающие светильники закрепляются на водной глади при помощи поплавков и при дуновении ветра легко перемещаются. Если это будет неудобно для купания, то их можно закрепить в нужных местах с помощью лежащего на дне груза

Плавающие светильники для бассейна должны быть оснащены перезаряжаемым аккумулятором, который позволяет лампам работать без подключения к электросети. В противном случае, в воде будут плавать провода, что еще приемлемо для прудов или декоративных водоёмов, но никак не подходит для плавательного бассейна. Наибольшее распространение в плане используемых аккумуляторов получили солнечные батареи, заряжаемые под воздействием солнечной энергии. Солнечная батарея, зарядившаяся за день, сможет всю ночь подпитывать светодиодную лампу, находящуюся внутри плавающего светильника. Плавающие светильники закрепляются на водной глади при помощи поплавков и при дуновении ветра легко перемещаются. Если это будет неудобно для купания, то их можно закрепить в нужных местах с помощью лежащего на дне груза.

Оптоволоконные системы. Основные компоненты такой системы – это излучатель света и оптоволоконный кабель, принимающий и передающий световое излучение. Оптоволоконный кабель не подключен к электросети, поэтому при его использовании существует полная гарантия защиты от поражения током. Излучатель света можно установить на значительном расстоянии от воды, чтобы исключить его повреждение влагой. Используя оптоволоконную систему, можно легко реализовать различные светодинамические эффекты, дополнительно включив в общую конструкцию светофильтры. Существуют излучатели со светофильтрами с возможностью подключения их к системе компьютерного управления. Таким образом можно программировать динамические эффекты, дополнив их музыкальным шоу.

Контурное освещение устраивается по контуру бассейна, помогая ориентироваться в пространстве ночному купальщику или же просто выполняющее декоративную функцию. При использовании такого типа освещения, вокруг бассейна образовывается светящаяся пунктирная или сплошная черта, отделяющая воду от суши. Чаще всего для подобного освещения используются оптоволоконные системы, создающие вокруг периметра бассейна цветные линии, мигающие огоньки или звездный пунктирный контур. Также популярен вариант с напольными галогенными светильниками, расставленными по периметру бассейна.

Локальное освещение бассейнов используется тогда, когда требуется подчеркнуть, выделить некоторые детали сооружения, например, спуск воды или лестничные бортики. Для подобной цели лучше всего подойдет оптоволоконная система, которая ввиду своей гибкости легко закрепляется на любых объектах.

Обзор видов светильников

В настоящее время владельцы искусственных водоемов могут выбрать наиболее оптимальный вариант освещения бассейна из множества предлагаемых на рынке. На одном объекте можно совместить несколько видов подсветки. Реализовать освещение бассейна можно следующими способами.

Верхнее. Данный вид освещения используется для закрытого помещения, в котором располагается искусственный водоем. Здесь освещение представлено в виде потолочных светильников, которые не боятся водных испарений. Оптимальным вариантом в данном случае считаются люстры с влагозащитными характеристиками, светодиодными, галогенными лампочками. Для освещения бассейна, что расположен на улице, можно использовать прожектор или настенный фонарь.

Освещение чаши бассейна. Над водной поверхностью, по периметру можно смонтировать лапы из галогена. Использование нескольких таких приборов позволит сделать светлее всю территорию искусственного водоема. В домашних бассейнах часто устанавливают экономичные светодиодные лампы.

Подводные светильники. Иллюминация подводного типа способна подчеркнуть формы любого бассейна. Благодаря тому, что свет проходит сквозь водную толщу, возникает ощущение некоторой загадочности. Материалами изготовления подводных светильников являются противоударный пластик, нержавеющий металл или же закаленное стекло. Кроме того, что подобные изделия не ржавеют, они без труда выдерживают давление жидкости. В качестве подводных светильников часто используют точечные лампочки, встраиваемые в дно чаши.

Плавающие светильники – это модный вид освещения, который используется в бассейне наряду со стационарным креплением лампочек, но является проблематичным. Такой вариант освещения имеет вид водонепроницаемого светящегося шара, который плавает по водной поверхности искусственного водоема.

Системы оптоволоконного типа. Основой данных осветительных приборов является оптоволоконный кабель, а также световой излучатель. Данный материал способен проводить по всей своей длине свет до окончания жил. Используя такой метод подсветки в бассейне, можно не опасаться поражения током.

Контурные. Благодаря контурной иллюминации купаться можно в ночное время суток. Данные осветительные приборы используются для обозначения ступенек и водных границ. Особенно актуальными эти подсветки считаются для нестандартных, изогнутых форм чаши.

Локальные. Такой подсветкой оформляют дополнительные конструкции искусственного водоема, например, фонтаны или водопады.

Галогенные

Галогенные светильники считаются важной частью полноценной системы управления бассейном. Благодаря данному оборудованию можно оригинально оформить искусственный водоем, реализуя при этом смелое дизайнерское решение по собственному вкусу. Наличие прожекторов обеспечивает комфортное купание людей в течение всей ночи

Если провести грамотную планировку, а также качественно выполнить монтаж галогенных осветительных приборов, то можно получить равномерное распределение света, а также безопасную эксплуатацию

Наличие прожекторов обеспечивает комфортное купание людей в течение всей ночи. Если провести грамотную планировку, а также качественно выполнить монтаж галогенных осветительных приборов, то можно получить равномерное распределение света, а также безопасную эксплуатацию.

Светодиодные

Светодиодные осветительные приборы способны создать красивую подсветку открытого и закрытого бассейна. Энергоэффективные виды освещения могут быть точечными, их часто используют для подводной подсветки. Светодиодное оборудование реализуется в самых интересных формах, размерах, а также различных цветовых гаммах.

Организация подсветки

Обустройство внешней подсветки бассейна своими руками, как правило, не вызывает проблем и может быть изготовлено любым, в том числе и начинающим мастером.

Для организации подводной части подсветки бассейна можно использовать:

точечные светильники, которые могут работать как от электропитания, так и от батареек;
светодиодную ленту.

Выбор и монтаж светильников

Для подсветки бассейна используются подводные или надводные светильники следующих типов:

накладные, отличающиеся небольшой стоимостью, компактностью и простотой установки. Для монтажа светильников не требуется подготавливать специальные отверстия на стенках или полу, что положительно влияет на качество облицовки водоема и уровень его герметичности;

Световое оборудование накладного типа

Накладные светильники могут крепиться при помощи специальных болтов, входящих в комплект оборудования или магнита, установленного на светильнике.

встраиваемые. Основным преимуществом данного типа оборудования является отсутствие выступающих частей, которые могут привести к повреждениям человека. Монтаж встроенных светильников более сложный и в большинстве случаев выполняется профессионалами;

Световое оборудование, монтируемое в пол или стену бассейна

плавающие. Если настенные и напольные светильники требуют установки и подключения к электропитанию, то современные плавающие осветительные приборы могут работать от батареек или солнца. Такое оборудование отличается простотой монтажа, оригинальностью, возможностью свободного перемещения в любую зону, разнообразием форм и размеров. К отрицательным качествам можно отнести малую мощность приборов и непродолжительный срок использования.

Светильники, плавающие на поверхности воды

При выборе светильников, помимо вида оборудования, необходимо учитывать:

габаритные размеры;
мощность;
тип установленных ламп.

В них могут быть установлены:

галогенные лампы, дающие яркий свет, но отличающиеся небольшим сроком службы;
люминесцентные лампы, потребляющие меньшее количество электроэнергии, отличающиеся большим сроком службы. При использовании ламп данного типа особые требования предъявляются к герметичности светового прибора, так как небольшая протечка может привести к выходу лампы из строя;
диодные лампы. Наиболее современный вид оборудования, который отличается малым энергопотреблением, универсальностью, неподверженностью механическим повреждениям, длительным сроком службы, но вместе с этим и более высокой стоимостью;
лампы накаливания. Допустимо использовать только при организации внешнего освещения.

Разновидности ламп для подсветки бассейна

Как производится монтаж светильников, смотрите на видео.

Установка Подводной Подсветки в Бассейн Своими Руками

Выбор и монтаж светодиодной ленты

Большой популярностью также пользуется светодиодная подсветка, выполняемая при помощи светодиодной (LED) ленты.

Для подсветки используются:

ленты с однотонным свечением;
многоцветные ленты, позволяющие получить любой один цвет или менять цвета по типу елочной гирлянды.

При выборе многоцветной ленты в систему устанавливается дополнительное оборудование – контроллер, позволяющие управлять режимами работы.

Монтаж LED-ленты своими руками производится по следующей схеме:

сборка импровизированного светильника. При соединении отдельных частей ленты для получения нужной длины рекомендуется использовать метод пайки с последующей герметизацией стыка;
подключение оборудования к электросети. Установка контроллера, блока питания и так далее;

Последовательность подключения оборудования

крепление ленты к стенкам бассейна. Для фиксации целесообразнее использовать специальные крепежи в виде скоб, позволяющие достичь максимального уровня надежности и не повредить изоляцию оборудования.

Методы фиксации светодиодной ленты

При желании можно изготовить комбинированное освещение бассейна, используя и точечные светильники, и уличные фонари, и светодиодную ленту. Это позволит менять тип освещения в зависимости от настроения, погоды и иных факторов.

Схема освещения для бассейнов

Ну а теперь поговорим о схеме питания освещения бассейна. От этого очень многое зависит в плане безопасности. Поэтому допускать ошибки в этом вопросе нельзя.

Электромагнитный трансформатор 220/12В

Питание всех светильников, установленных в зоне бассейна, должно осуществляться от сети 12В. Значит, нам потребуется трансформатор 220/12В. Его мы установим в месте не подверженном затоплению и попаданию влаги.

На фото электронный трансформатор 220/12В

Трансформаторы 220/12В могут быть электронными или электромагнитные. В принципе нам подойдет любой из них. Только в современных условиях более легкий и удобный электронный найти значительно легче.
Дальше инструкция требует от нас установки выключателя. Он будет располагаться в удобном для нас месте, удаленном от самого бассейна. Поэтому можно выбрать обычный клавишный выключатель. Исключением будет только установка его вне помещения. В этом случае нам потребуется выключатель для наружной установки.

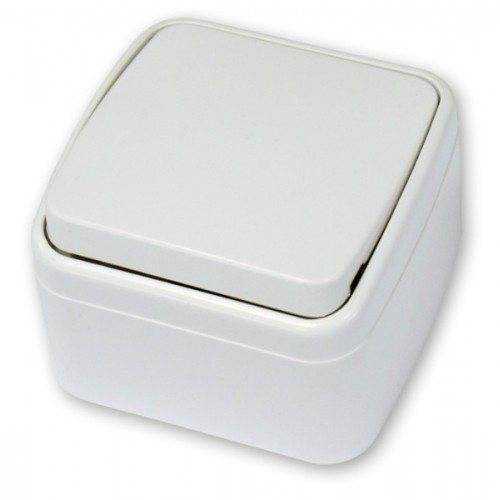

Выключатель наружной установки

Ну, и для питания сети освещения бассейна нам потребуется автоматический выключатель. К нему может быть подключено несколько трансформаторов. Его номинальный ток, выбираем исходя из суммарной мощности всех подключенных трансформаторов.

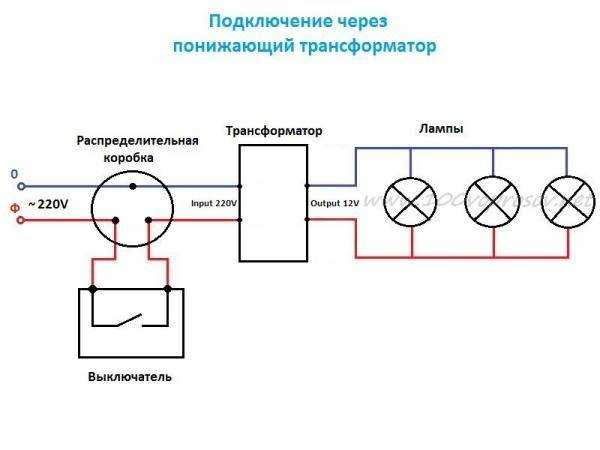

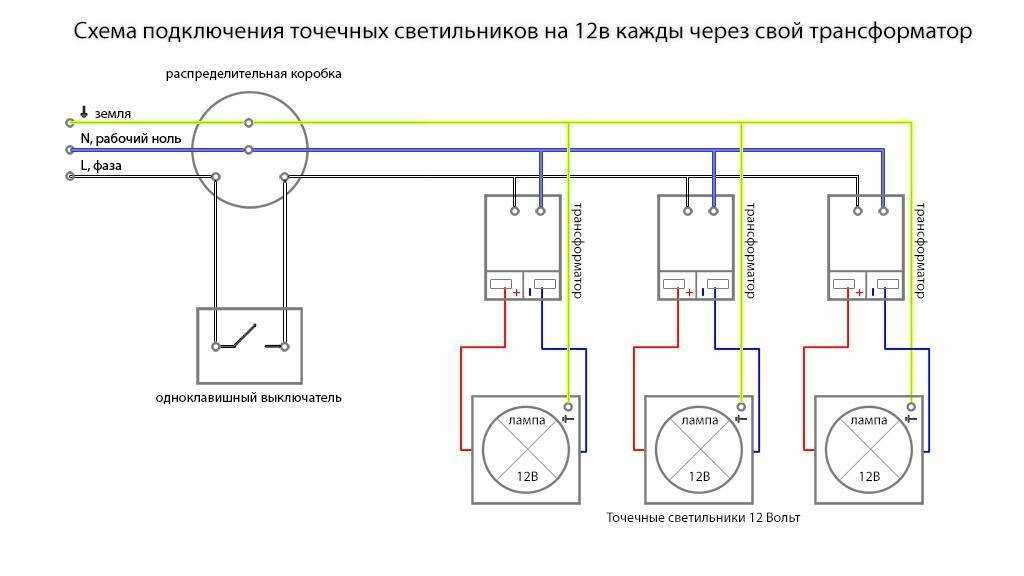

Схема подключения трансформатора 220/12В

В итоге у нас получается схема – автомат, выключатель, трансформатор, светильники. Все очень просто и надежно.

Это интересно

Возводя плавательный бассейн внутри дома или на участке, мы предлагаем нашим клиентам установить систему подводного освещения, и каждый раз сталкиваемся с рядом вопросов, задаваемых ими. В этой статье мы решили разобрать данный круг вопросов и постарались ответить на них.

Зачем мне устанавливать подводное освещение в бассейн?

В первую очередь, подводное освещение позволит Вам насладиться в полной мере купанием в бассейне в темное время суток! Подводное освещение добавить особый шик Вашему бассейну, обеспечит лучшую видимость по периметру бассейна после наступления темноты.

Система подводного освещения монтируется во время установки/строительства бассейна, или она может быть смонтирована позже?

Некоторые аксессуары для бассейна могут быть добавлены позже, но подводное освещение бассейна не предлагает такой гибкости, — ее монтаж производится во время работ по установке/строительству бассейна, так как встраиваются подводные светильники в стенки бассейна или в его дно.

Какое количество источников подводного освещения мне необходимо установить в бассейн?

Это зависит от размера Вашего бассейна, мощности источников света и Ваших личных предпочтений. Как правило, на 10 -15 кубических метро воды устанавливается один источник подводного освещения мощностью 300 ватт (если говорить о галогенных светильниках) или аналогичный по светосиле светодиодный светильник.

Какие существуют варианты подводного освещения?

В качестве источников подводного освещения устанавливают галогенные и, все чаще, светодиодные светильники. Галогенные лампы имеют относительно низкую стоимость по сравнению со светодиодными, но являются более энергозатратным и менее долговечными. Качественные светодиодные светильники отличаются длинной продолжительностью жизни (около 30 тысяч часов), являются энергосберегающими, могут изменять цвета и имеют несколько параметров настройки светового шоу.

Для контурного освещения бассейна, могут использоваться гибкие светильники из оптоволокна. Они имеют длительный срок службы (более 13 тысяч часов), позволяют создавать разноцветные шоу в бассейне и воплотить в жизнь самые смелые дизайнерские решения, однако обладают наименьшей яркостью и являются более дорогостоящей системой освещения бассейна.

Какая конечная стоимость системы освещения бассейна и из чего она складывается?

Конечная стоимость системы освещения бассейна складывается из следующих пунктов:

Выбор светильников. Стоимость подводных прожекторов существенно разнится в зависимости от производителя (Европа, Китай), материала (пластик или нержавейка). Цена галогенных светильников колеблется от 1000 до 15 000 руб. за шт. Светодиодные светильники стоят в целом дороже и разброс цен на на них еще более значителен — до 50 000 рублей за штуку.
Надо иметь ввиду, что к стоимости системы подсветки бассейна добавляется цена трансформаторов (от 3000 рублей за 300-ватный трансформатор), проводов, УЗО.
Количество светильников;
Монтажные работы, стоимость которых составляет в среднем 12-15 процентов от стоимости устанавливаемого оборудования.

Какое требуется обслуживание для системы подводного освещения бассейна?

Единственное необходимое обслуживание для любого освещения бассейна — это замена ламп. Чтобы заменить лампочку независимо от типа освещения Вам не придется понижать уровень воды в бассейне. Этот процесс занимает десять — пятнадцать минут.

Стоимость ламп следующие: галогенная 300 ватт — 2500 рублей; большой светодиод — 15000 — 40000 рублей; маленький светодиод — от 3000 рублей.*

Безопасно ли подводное освещение бассейна?

Корпуса подводных светильников изготовлены из высококачественного пластика или нержавеющей стали и прочного стекла и работают от низковольтных (12 вольт) трансформаторов, поэтому система подводного освещения бассейна является абсолютно безопасной для человека.

Надеемся, данная статья будет Вам полезна при выборе и установке системы освещения в бассейне. Вы также можете ознакомиться со статьей «Как оборудовать бассейн».

*Указанные цены на товары и услуги являются приблизительными и актуальны на момент написания данной статьи.

Более точную информацию по ассортименту и стоимости освещения для бассейнов Вы можете уточнить у менеджеров БО по телефону: +7 (4852) 599-303

По какому принципу подбирается оборудование?

предлагает широкий выбор осветительных приборов и систем для освещения помещения бассейна и воды.

Светильники светодиодные «Standart» Подробнее	Подводное освещение «LED FLUVO» Подробнее
Преимущества светодиодного подводного освещения для бассейна Светодиодные лампы для аквазон выпускаются в различной цветовой гамме, что позволяет дизайнерам создавать бесконечное количество индивидуальных проектов. В светодиодных светильниках смена цветов в прожекторах может следовать определенному алгоритму, который будет управляться специальной системой контроля. Можно выделить следующие преимущества использования: при довольно мощном свечении такое оборудование потребляет в 10 раз меньше электроэнергии; светодиодный прожектор высокого качества не требует частой замены. Работает без нареканий в течение очень долгого периода времени; светодиодные лампы отличаются по принципу работы от галогенных ламп и ламп накаливания. Свечение обеспечивается светодиодами, которые встроены в сам прожектор или иллюминатор; светодиодные светильники и LED аналоги не оплавляются и не деформируются, поскольку не нагреваются; ресурс работы без перерыва — 100 часов.
Комплектующие для светодиодного освещения:
Светодиодные лампы «GE PAR 56», 12 В Подробнее	Управление l-light для LED Подробнее

Виды светильников для водоемов

В отношении непосредственно светильников для бассейна — тут простор для вашей фантазии неограничен. Современные производители поставляют в продажу огромный ассортимент приборов нескольких видов.

Лампы накаливания

Этот вариант подойдет только для монтажа подсветки в бассейне надземного типа. Они до сих пор остаются актуальными, скорее по привычке потребителей, а также из-за дешевой стоимости, хотя существует целый ряд альтернативных решений — более эффективных и в плане экономии энергии, и художественного оформления, и продолжительности эксплуатации при минимальных затратах времени на обслуживание.

Галогенные лампы

Осветительные приборы с такими лампами выпускаются и в качестве полностью герметичных конструкций, пригодных для установки непосредственно в толще воды, и стандартного устройства для надземного освещения.

Плюсы такого решения:

привлекательность оформленной системы подсветки;
интенсивные потоки света, которые можно направлять на разные зоны;
оттенок свечения меняется специальными фильтрами-вставками.

Недостаток — большие затраты энергии и средств на обслуживание.

Светодиодная подсветка бассейна

Светодиодные ленты для бассейнов и отдельные лампы на сегодня являются самым рациональным решением. С красотой полученного эффекта вряд ли кто-то будет спорить. Интересно наблюдать, как лампочки быстро и ярко вспыхивают, а потом медленно затухают. Все это дает широкие возможности для дизайна, в том числе при обустройстве бассейна сложной или неправильной геометрической конфигурации.

Достоинства светодиодов состоят еще и в том, что они:

просты в монтаже;
не меняют своих характеристик при нахождении в воде;
надежны и долговечны — более 10 лет службы;
очень экономичны в обслуживании;
не нагреваются даже при длительном горении;
безопасны;
легко контролируются специальными приборами автоматики;
имеют широкий спектр тонов, но каждая лампочка может быть выполнена только в одном цвете.

Прожекторы для бассейнов

Прожекторы — это чаще всего оптоволоконные приборы, состоящие из десятков жил, по которым проводится свет. Отличительные характеристики этой группы:

не излучают уф-свечение;
цвет регулируется вставными фильтрами;
управление путем программирования комплектующего оборудования;
обладают диэлектрическими свойствами;
пригодны для эксплуатации в жидкостной либо влажной среде без риска замыкания;
безопасны;
широкий спектр рабочих температур — -60/+60С.

Газоразрядные светильники

Газосветные трубки также часто используются для решения вопроса дизайна подсветки бассейна. Конструктивно — это стеклянная туба, к концам которой припаяны электроды. Внутренность заполняется инертным газом, тип которого и определяет оттенок света:

неон — дает красный цвет;
аргон — голубой;
гелий — желтый.

Виды освещения

Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:

Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.

Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.

Естественное

Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.

Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:

верхний (свет проникает через проемы на участках с перепадами высот дома);
боковой (свет попадает через окна наружных стен);
комбинированный (сочетание двух предыдущих видов).

Искусственное

Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.

Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:

Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).

Гибридное освещение

Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.

Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.

Последствия неправильного освещения

Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.

Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.
