Измерение малых сопротивлений, шунтов

Предлагаю использовать для этой цели мостовую схему измерения. Что такое мост должны представлять все, на этом останавливаться не будем. Составим мост из резисторов, подадим на него какое либо напряжение и будем его же измерять, хотя можно и ток измерять, разницы не будет, что более точное у нас под рукой, то и выбираем. Так а причем здесь измерение малого сопротивления? Терпение, все по порядку из далека. Есть такая замечательная вещь как баланс моста. Произведение сопротивлений противоположных плеч моста, при условии его сбалансированности, будут одинаковы. А напряжения и токи при сбалансированности моста будут взаимокомпенсировать друг друга и в сумме дадут 0.

( Пусть R0 это R3, а Rx это R4 )

Итак, исходя из вышеперечисленного, если в мост поставить вместо одного из резисторов наше малое сопротивление произвольного номинала, а другой резистор сделать переменным или подстроечным (по схеме используем два переменных резистора для точности балансировки моста, особенно в том случае, когда под рукой нет многооборотистых переменных резисторов), чтобы добиться баланса моста. Такую схему можно использовать для измерения шунтов и малых сопротивлений:

Схему было собирать лениво, тем более, что плату изготовить нужно достаточно времени, поэтому навесным монтажом был изготовлен подопытный образец схемы. Здесь резисторы R1 и R2 не 1%, но подбирались максимально близкие к сопротивлению заданного номинала, погрешность сопротивления не превышала 0,5 % при комнатных условиях.

Но нужно знать как получить точное значение измеряемого сопротивления. Во первых, главное особенностью такое схемы является то, что с помощью нее «умножается» измеряемое сопротивление. А это значит, что необходимость в шкале на милли Омы в мультиметре отпадает. Сопротивление в 0,1 Ом уже можно будет измерять на шкале в кило Омы. Только измерение будет теперь не прямым, а косвенным, придется использовать немного математики и подсчитывать конечный результат измерения.

Определимся какой диапазон номиналов будем измерять (имеется ввиду малое сопротивление или сопротивление шунтов). Для этого нужно выбрать номиналы переменных резисторов:

По схеме используем два переменных резистора для большей точности взаимодействия, 1 кОм и 100 Ом. Такое сопротивление переменных резисторов позволит измерить максимально большое сопротивление в 1,1 Ом, минимальное с сохранением точности измерения 0,01 Ом (при Rx=0,01 Ом R0 должно быть 10 Ом, которые также нужно достаточно точно измерять своим мультиметром)

И номиналы постоянных резисторов, чтобы мост легко балансировался и было удобно подсчитать номинал шунта или малого сопротивления:

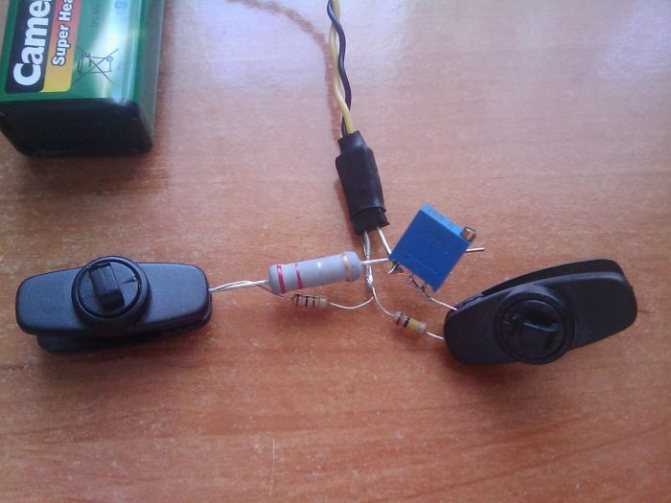

Собираем схему. Использовать можно любые подстроечные или переменные резисторы, но для большей точности советую взять многооборотистые подстроечные или переменные резисторы, а постоянные использовать с допуском не более 1%, а лучше еще меньше. В качестве элемента питания по схеме используется «Крона» на 9 вольт, можно заменить на любой другой источник. Конденсаторы на случай использования блоков питания для фильтрации. Схема в нашей конфигурации сопротивлений потребляет 90 мА от батарейки 9 В, поэтому для частых измерений, конечно, целесообразней использовать блок питания. Схема собрана, теперь изучаем методику измерения

После подсоединения измеряемого сопротивления, необходимо подать на схемку напряжение, не важно какое, но чем больше оно, тем больше точность, устанавливаем измеритель на предел 200 mV и приступаем к процессу балансировки моста путем вращения подстроечного резистора до появления полного нуля на вольтметре. Это значит, что мост сбалансирован и все выражения теперь справедливы к нашей схеме

Далее измеряем сопротивление подстроечного резистора и вычисляем значение малого сопротивления:

или более красиво вот так

(219 Ом * 100 Ом)/100 кОм получаем 0,219 Ом сопротивление шунта (смотри видео).

Теперь не нужно будет ломать голову, когда возникнет необходимость в подобных измерениях. Схема проста, но не многие знают о ней.

К статье прилагается печатная плата для изготовления мини приставки к мультиметру и проект Proteus для любопытных проверить это чудо, но ленивых, чтобы собрать схему.

Источник

Измерение малых сопротивлений, шунтов

В данной статье мы попробуем научиться измерять малые сопротивления. У радиолюбителей иногда возникает потребность точно определить сопротивление шунта при изготовлении или ремонте амперметра, чтобы он в свою очередь также точно показывал свои единицы измерения или в других целях. Но как это сделать, когда мультиметр не имеет шкалы измерения милли Ом, маркировка либо отсутствует, либо совсем не известна и не понятна? Большинство измерительных приборов имеют минимальную шкалу 200 Ом для измерения сопротивления и 3,5 — 4 разряда, при закорачивании щупов там уже примерно 0,7 Ом, при измерении сопротивления 0,1 Ом ничего не меняется, беда. Сейчас поправим.

Предлагаю использовать для этой цели мостовую схему измерения. Что такое мост должны представлять все, на этом останавливаться не будем. Составим мост из резисторов, подадим на него какое либо напряжение и будем его же измерять, хотя можно и ток измерять, разницы не будет, что более точное у нас под рукой, то и выбираем. Так а причем здесь измерение малого сопротивления? Терпение, все по порядку из далека. Есть такая замечательная вещь как баланс моста. Произведение сопротивлений противоположных плеч моста, при условии его сбалансированности, будут одинаковы. А напряжения и токи при сбалансированности моста будут взаимокомпенсировать друг друга и в сумме дадут 0.

(Пусть R0 это R3, а Rx это R4)

или

Итак, исходя из вышеперечисленного, если в мост поставить вместо одного из резисторов наше малое сопротивление произвольного номинала, а другой резистор сделать переменным или подстроечным (по схеме используем два переменных резистора для точности балансировки моста, особенно в том случае, когда под рукой нет многооборотистых переменных резисторов), чтобы добиться баланса моста. Такую схему можно использовать для измерения шунтов и малых сопротивлений:

Схему было собирать лениво, тем более, что плату изготовить нужно достаточно времени, поэтому навесным монтажом был изготовлен подопытный образец схемы. Здесь резисторы R1 и R2 не 1%, но подбирались максимально близкие к сопротивлению заданного номинала, погрешность сопротивления не превышала 0,5 % при комнатных условиях.Но нужно знать как получить точное значение измеряемого сопротивления. Во первых, главное особенностью такое схемы является то, что с помощью нее «умножается» измеряемое сопротивление. А это значит, что необходимость в шкале на милли Омы в мультиметре отпадает. Сопротивление в 0,1 Ом уже можно будет измерять на шкале в кило Омы. Только измерение будет теперь не прямым, а косвенным, придется использовать немного математики и подсчитывать конечный результат измерения.

Определимся какой диапазон номиналов будем измерять (имеется ввиду малое сопротивление или сопротивление шунтов). Для этого нужно выбрать номиналы переменных резисторов:

По схеме используем два переменных резистора для большей точности взаимодействия, 1 кОм и 100 Ом. Такое сопротивление переменных резисторов позволит измерить максимально большое сопротивление в 1,1 Ом, минимальное с сохранением точности измерения 0,01 Ом (при Rx=0,01 Ом R0 должно быть 10 Ом, которые также нужно достаточно точно измерять своим мультиметром)

И номиналы постоянных резисторов, чтобы мост легко балансировался и было удобно подсчитать номинал шунта или малого сопротивления:

Кратность резисторов относительно друг друга лучше всего брать именно такой — 10, 100, 1000, чтобы быстро подсчитать конечный результат, хотя никто не запрещает брать не круглые числа, чтобы потом с

Калибровка приставки

Сперва ручки переменных резисторов R2 и R5 необходимо установить в средние положения. Далее на приставку подают напряжение 8…24 В. Постоянную величину тока, протекающего через замеряемое сопротивление, возможно установить 2-я способами.

Первый способ потребует использования высокоточного миллиамперметра. Необходимо его щупы подсоединить к зажимам измеряемого малого сопротивления. Переключатель приставки SA1 перевести в положение замера сопротивлений до 2 Ом (верхнее по схеме), а на миллиамперметре установить диапазон до 200 мА. Затем нужно нажать на кнопку SA3 и путем изменения сопротивления переменного резистора R5 выставить ток 100 мА.

Далее переключатель SA1 установить в положение до 20 Ом (нижнее по схеме), уровень же миллиамперметра выставить на 20 мА. Нажимаем кнопку SA3 и резистором R2 выставляем ток 10 мА. Повторить данный способ калибровки тока несколько раз, а затем движки переменных резисторов покрыть лаком или краской.

Второй способ калибровки заключается в применении образцовых сопротивлений на 1 и 10 Ом. Путем изменения сопротивлений резисторов на каждом диапазоне установить падение напряжения на образцовых резисторах 100 мВ.

В данной приставке можно применить операционный усилитель LM324 или К1401УД2А. Стабилизатор 78L05 можно заменить на К142ЕН5А, транзистор BD135 можно заменить на КТ815, КТ817, а диод на КД103А. Транзистор VT1 необходимо разместить на небольшом радиаторе. Для подключения измеряемого резистора малого сопротивления удобно использовать зажимы типа «крокодил»

Особое внимание следует уделить способу подсоединения щупов вольтметра. Их непременно нужно подключить непосредственно к зажимам, в которых находится измеряемое сопротивление — в этом случае сопротивление проводов щупов не повлияет на результаты измерения

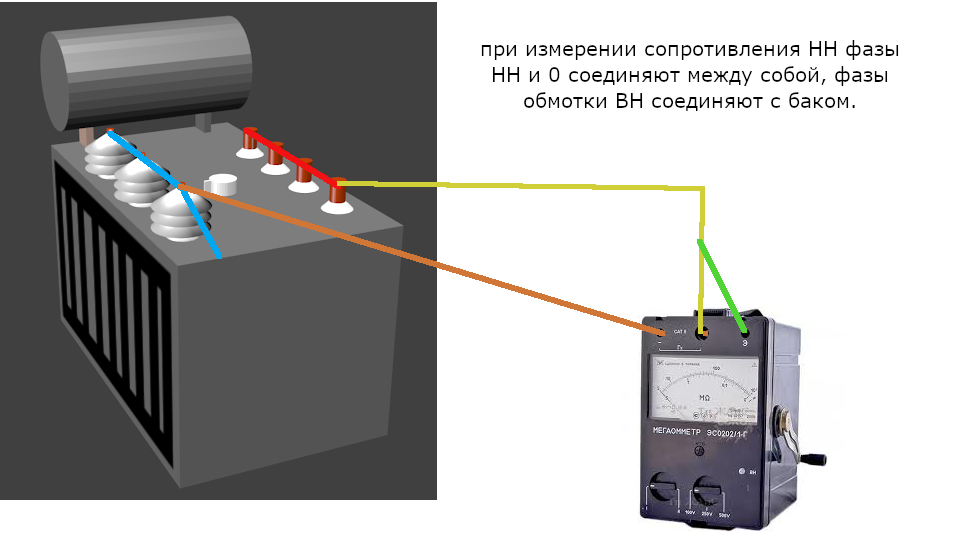

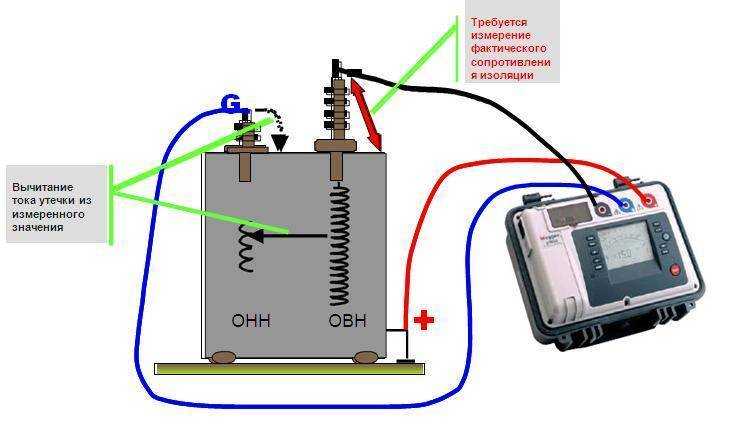

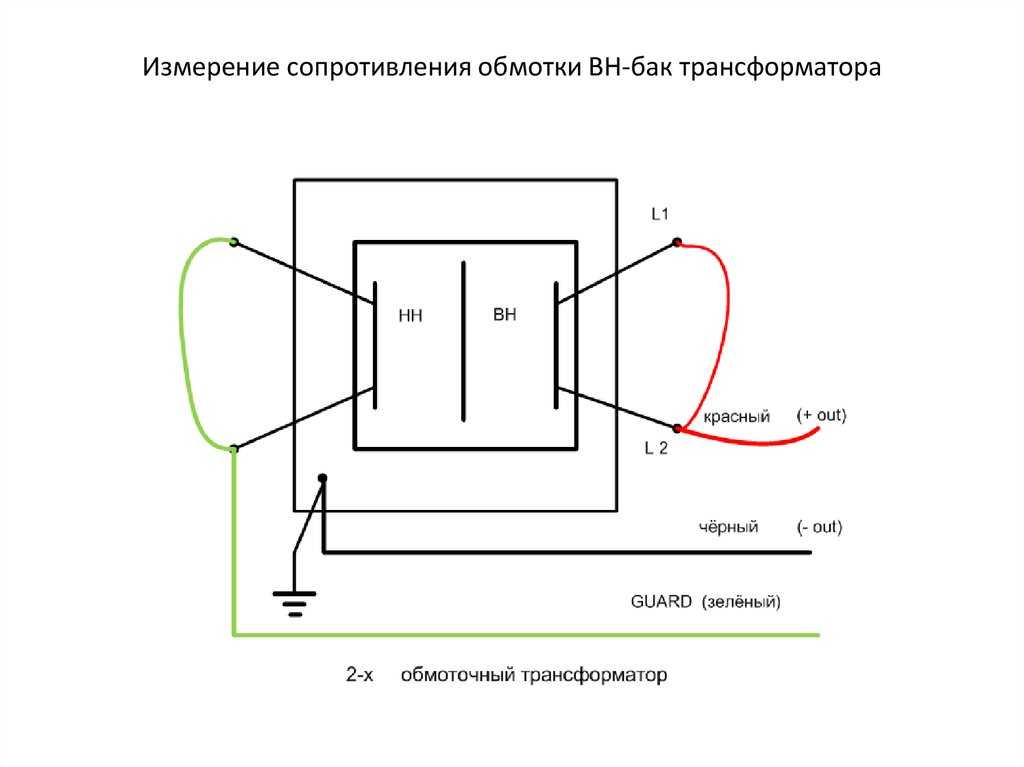

Зачем нужно испытывать трансформаторы

Силовой трансформатор – важный передающий узел в составе мощной и сложной энергосистемы, обеспечивающей электропитанием значительное количество промышленных и бытовых энерго потребителей. Такой узел должен быть надежным и исправным продолжительное время, чтобы не происходило сбоя в полезной работе промышленных потребителей, не было недостачи в потреблении электроэнергии в быту обычными людьми.

Именно поэтому масляные и сухие силовые преобразователи напряжения постоянно испытывают:

• На заводах производителях многочисленными проверками и испытаниями на работоспособность – с целью гарантированного понимания, что сложное техническое устройство преобразования напряжения из одного класса в другой после изготовления полностью исправно и готово к дальнейшей работе на объекте;
• При монтаже в ансамбле системы снабжения, тестируя согласно специальной методике приемосдаточных испытаний – с целью понимания, что в момент транспортировки и последующей установки энергооборудования не произошло или не создано никаких дефектов или ошибок монтажа, которые не смогут обеспечить должное, стабильное питание необходимому количеству потребителей;
• Периодически в течении эксплуатации электроустановок и узлов, в результате которых также могут возникнуть определенные сбои или дефекты сложного передающего оборудования – для предотвращения предаварийных или аварийных режимов. Для выявления дефектов на ранних этапах и своевременного их устранения в эксплуатационном режиме с наименьшими потерями для всех энерго потребителей.

Подобный мониторинг, проверки работы силовых передающих устройств обеспечивают максимальное качество работы энергосистем в целом, а значит обеспечивается получение максимального количества и качества электроэнергии в промышленности и в бытовом секторе, что благоприятно влияет на уровень их коэффициента полезного действия.

MCP3422 LT3092 ULN2003

У каждого радиолюбителя, инженера, разработчика есть различного рода измерительные приборы. Это могут быть как сложные многофункциональные приборы промышленного изготовления, так и простые вольтметры, амперметры, измерители емкости аккумуляторов, омметры, измерители ESR, которые собраны своими руками. Об одном из таких приборов, который пригодиться любому радиолюбителю, пойдет речь в статье (Рисунок 1). Миллиомметер – прибор, использующийся для измерения малых сопротивлений резисторов, проводников на печатной плате, обмоток двигателя, катушек индуктивности, обмоток трансформатора, а также может использоваться для расчета длины проводов. Он имеет высокое разрешение, несвойственное обычным мультиметрам, что позволяет получать точные данные измерений в диапазоне миллиом.

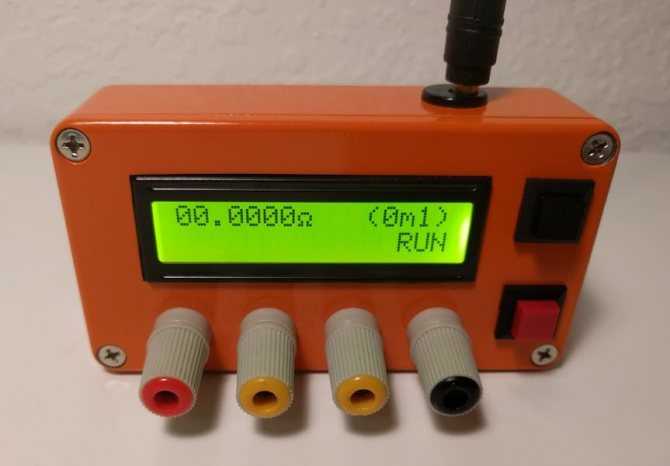

Рисунок 1.	Миллиомметр с ЖК-индикатором на Arduino.

В сети Интернет можно встретить много подобных конструкций, но в статье мы рассмотрим версию прибора, которая отличается реализацией аппаратной части. В миллиомметре используется прецизионный приемник тока и аналого-цифровой преобразователь (АЦП) высокого разрешения. Управление приемником тока (для выбора диапазона измерений) и АЦП осуществляет микроконтроллер (МК) на плате Arduino Nano (Рисунок 2). Полный список компонентов, примененных в приборе, приведен в Таблице 1 ниже.

Рисунок 2.	Принципиальная схема миллиомметра на Arduino.

Микросхема LT3092 представляет собой интегральный прецизионный источник тока, но в данной конструкции используется в режиме приемника тока (или источника втекающего тока). Для управления приемником тока использованы цепи на транзисторах T1, T2, T3 и резисторах R12, R13, R14. Управление транзисторами (выбор диапазона измерения) выполняет МК через микросхему ULN2003 (набор мощных составных ключей).

В качестве АЦП используется микросхема MCP3422A0. Это 18-разрядный двухканальный АЦП последовательного приближения со встроенным источником опорного напряжения и выходным интерфейсом I 2 C. Входные каналы АЦП являются дифференциальными, поэтому в приборе используется только один канал микросхемы (CH1+ и CH1-), который подключается к тестируемому резистору (сигналы S+ и S-). АЦП настроен на разрешение 18 бит, но, поскольку S+ всегда больше чем S-, эффективное разрешение будет 17 бит.

Чтобы уменьшить влияние сопротивления измерительных проводов (щупов) на результаты измерений, в приборе для подключения исследуемого резистора к точке измерения используются специальные тестовые зажимы Кельвина (Рисунок 3). Это 4-проводные щупы предназначенные для измерения сопротивления методом Кельвина.

Рисунок 3.	Специализированные тестовые щупы Кельвина.

Прибор имеет три диапазона измерений:

Выбор диапазона измерения производится одной из двух кнопок в приборе. Результаты измерений и текущий диапазон измерения отображаются на двухстрочном ЖК индикаторе (стандартный ЖК индикатор 16×2).

Питается прибор от внешнего блока 12 В. Питание измерительных цепей, приемника тока, АЦП, ЖК индикатора осуществляется от встроенного на плату Arduino Nano регулятора напряжения 5 В.

Из-за сложности проекта не рекомендуется выполнять монтаж элементов на монтажной плате, это отнимет много времени и не исключит ошибки. Для прибора была разработана печатная плата в САПР Eagle. Внешний вид проекта печатной платы изображен на Рисунке 4. Схема и проект печатной платы доступны для скачивания в разделе загрузок. Вид готовой платы представлен на Рисунке 5. Как можно заметить (по печатной плате и по списку примененных компонентов), большинство элементов в корпусах для поверхностного монтажа, поэтому для их установки потребуется пинцет, паяльный фен или паяльник с тонким жалом.

Рисунок 4.	Проект печатной платы для миллиомметра разработан в САПР Eagle.

Рисунок 5.	Внешний вид готовой печатной платы миллиомметра на Arduino.

Таблица 1. Список примененных компонентов.
Обозначение в схеме	Количество	Описание, корпус
C1, C2, C3, C4	4	100 нФ, 50 В, SMD 0603, X5R
R1, R2, R5, R6, R7, R8, R9, R16, R17	9	4.7 кОм, 5%, SMD 0603
R3, R4, R18, R19, R20	5	470 Ом, 5%, SMD 0603
R10	1	30.9 кОм, 0.1%, SMD 0603
R11	1	31.6 кОм, 0.1%, SMD 0603
R12	1	1 Ом, 0.5%, SMD 1206
R13	1	10 Ом, 0.1%, SMD 0603
R14	1	100 Ом, 0.1%, SMD 0604
R15	1	Самовосстанавливающийся предохранитель, 250 мА, SMD 1206
D1	1	Защитный диод, SMBJ12CA-13-F
D2	1	Диод Шоттки, B340LB-13-F
D3, D4	2	MMBZ10VAL, SMD SOT23
IC1	1	Arduino Nano
IC2	1	MCP3422A0, SMD SOIC8
IC3	1	ULN2003APWR, SMD TSSOP16
IC4	1	LT3092EST
T1	1	PSMN0R9-25YLC, SMD LFPAK
T2, T3	2	PMV20EN, SMD SOT23
J1, J2, J4	3	2—выводные угловые разъемы на плату
J3, J5	2	4-выводные угловые разъемы на плату

Приборы, которыми измеряют сопротивление

Для начала скажем о том, что измерение величины сопротивления всех обмоток проводят относительно корпуса и между самими обмотками.

Механический мегаомметр

Чтобы измерить сопротивление обмоток в статоре однофазного двигателя относительно корпуса используют мегаомметр. Этот прибор позволяет получить наиболее точные результаты, он удобен и компактен. Состоит мегаомметр из собственно омметра и генератора постоянного электротока (он магнитоэлектрический).

Чтобы проверить сопротивление между обмотками, достаточно использовать мультиметр. Вот алгоритм проверки:

1. Сначала проверьте, нет ли замыкания на корпус. Помните, что значения на мультиметре всегда приблизительные.
2. Переведите мультиметр в режим омметра, установите максимальные значения измерений.
3. Один щуп присоедините к корпусу двигателя. Если контакт есть, то можно присоединять и второй. Следите за показаниями.
4. Если не заметили сбоев, коснитесь одним из щупов вывода фаз.
5. Если изоляция качественная, вы увидите очень высокий показатель на экране. Значение сопротивления может доходить до тысяч мегаом.

Если сопротивление обмоток измеряется в электродвигателе, номинально напряжение которого равно 3000 В (или меньше), нужно использовать мегаомметр, напряжение которого 1000 В. А если номинальное напряжение машины больше 3000 В, то понадобиться тестер, способный выдерживать напряжение 2500 В.

Фазосдвигающий элемент однофазного асинхронного двигателя нужно обязательно отключить от обмотки перед началом их обследования.

Работа и устройство однофазного асинхронного двигателя

Двигатель имеет две фазы, однако работает лишь одна из них. Поэтому его и называют однофазным. Как и любая другая подобная машина, однофазный движок состоит из двух основных частей: статора (статичен) и ротора (подвижен). Их основа – электротехническая сталь. Это асинхронная машина, в которой неподвижная основная обмотка лишь одна (работающая или главная). Она и подключена к источнику переменного тока. Важнейшее преимущество такого электродвигателя – простота строения: ротор представляет замкнутая обмотка по типу беличья клетка. Главный минус – низкое значение пускового момента и коэффициента полезного действия (КПД).

Вращающееся магнитное поле

А вот главным минусом однофазного тока является тот факт, что он не может генерировать вращающееся магнитное поле. Поэтому однофазный двигатель никогда не начнет работу самостоятельно, даже если включить его в сеть.

Для возникновения магнитного поля, которое сможет запустить ротор в работу, статор однофазного двигателя должен быть оборудован двумя обмотками. А еще она должна быть перпендикулярно смещена рабочей фазе.

Чтобы осуществить такой сдвиг важно использовать фазосдвигающие элементы. Ими могут послужить резистор или катушка индукции, но наилучшие показатели двигатель будет выдавать, если в цепь включен конденсатор

Есть, так называемые, конденсаторные электродвигатели. В них работают обе катушки на протяжении всей работы мотора. Пусковая (вспомогательная) обмотка в них подключена через конденсатор. Их называть однофазными не совсем корректно.

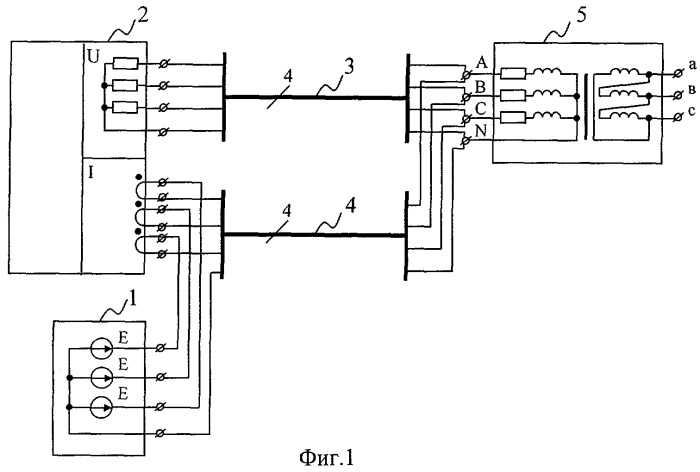

Измерение сопротивления обмоток трансформатора постоянному току

Данный вид оценки в ходе использования трансформатора помогает выявить повреждения и дефекты в его конструкции (в обмоточных проводах, паяных соединениях обмоток, контактных соединениях отводов).

Проводить такие контрольные проверки необходимо:

• перед началом эксплуатации трансформатора ;
• в процессе эксплуатации с определённой периодичностью;
• по окончании ремонтных работ (для контроля за их качеством).

Заказать измерительные приборы в Евротест

Компания Евротест – представитель крупнейших изготовителей контрольно-измерительного оборудования со всего мира. Мы сотрудничаем с европейскими производителями, с заводами из Японии, Китая. Вы сможете купить средства измерения широкого функционала по доступным ценам.

Наша компания является одним из лидеров в своей нише на территории СНГ. Помимо надёжного оборудования мы предлагаем доступный сервис: гарантийное и постгарантийное обслуживание, помощь клиентам на всех этапах работы с устройствами.

Источник

Корпус

Чтобы прибор имел презентабельный вид, для него был разработан алюминиевый корпус. Необходимые файлы проекта (Inkscape), шаблоны и трафареты также доступны в разделе загрузок.

На передней панели прибора расположены кнопки управления (выбор диапазона измерения, удержание показаний), разъемы для подключения тестовых щупов и ЖК-индикатор. Внешний вид передней панели прибора и расположение на ней кнопок, разъемов и индикатора изображено на Рисунке 6.

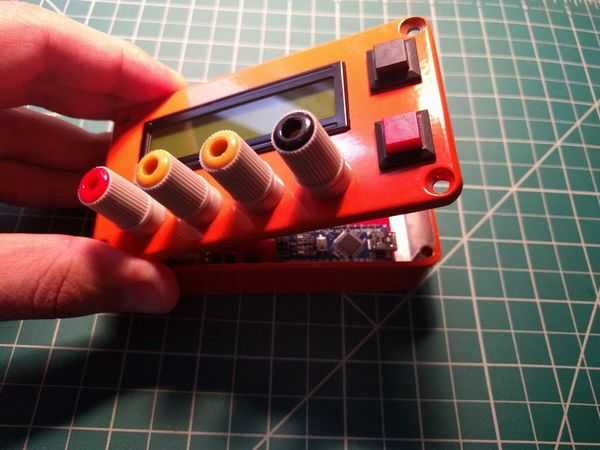

Рисунок 6.	Вариант передней панели и корпуса миллиомметра.

Подключение ЖК-индикатора, разъемов и кнопок указано на Рисунке 7. На рисунке отмечено: 1 – печатная плата прибора, 2 – разъем внешнего питания, 3 – ЖК-индикатор, 4 –разъемы для тестовых щупов Кельвина, 5 –кнопки управления.

Рисунок 7.	Подключение кнопок управления, ЖК индикатора, тестовых щупов к разъемам на печатной плате миллиомметра.

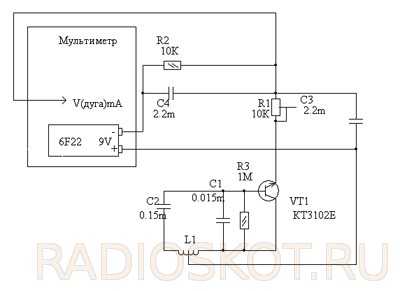

Приставка металлоискатель к мультиметру

Далее цитата об этой приставке: этот прибор собирал, работает отлично, 5 копеек СССР свободно за 17 см берёт, но это по воздуху. Крупный металлический предмет около метра, ну и конечно есть недостатки – через каждые час-полтора приходится подстраивать резистор подстроечный СП-5 на 300 Ом в эмиттерной цепи, вот и вся настройка. Зато плюсов больше, нет никакой реакции на грунт, что руда – что песок, катушку не экранировал, питание одной кроны на месяц хватает. Конденсатор С3 обязательно не электролит. Резистор в датчике R1 установить 4,7 кОм и последовательно с ним 4,7-10 ком многооборотный типа СП-5, включаем прибор, если прибор реагирует на метал – крутить резистор пока он перестанет реагировать, затем в обратную сторону медленно, но постоянно, и когда генератор попадет в рабочий режим – услышим щелчок – это и есть его рабочая точка. Что касается катушки, 3-х литровая банка, намотано 200 витков с отводом от середины проводом 0,3 – 0,4, особой разницы нет, можно и 0,6, но тогда катушка тяжеловатая. В общем прибор работает супер! Подробнее здесь…

Бесконтактный способ измерения тока

Сопротивление обмоток электродвигателя таблица Иногда разорвать электрическую цепь для включения измерительного устройства технически невозможно, а замерить ток нужно (касаемо обычных и высоковольтных электрических цепей). Как подключить амперметр в этом случае? Для этого был разработан прибор бесконтактного измерения тока – токовые клещи. Принцип его действия основан на том, что любой ток, проходя через проводник, создает некоторое электромагнитное поле. Величина этого поля тем больше, чем больше сила тока. Измеряя показатель напряженности поля и преобразуя эти данные, получают реальное значение силы, выраженное в амперах.

Это очень удобный способ проведения замеров, ведь не нужно долго думать, как подключить амперметр. К зарядному устройству и любой электрической цепи можно подсоединить клещи прямо на изолированный провод и снять показания.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Трансформаторы

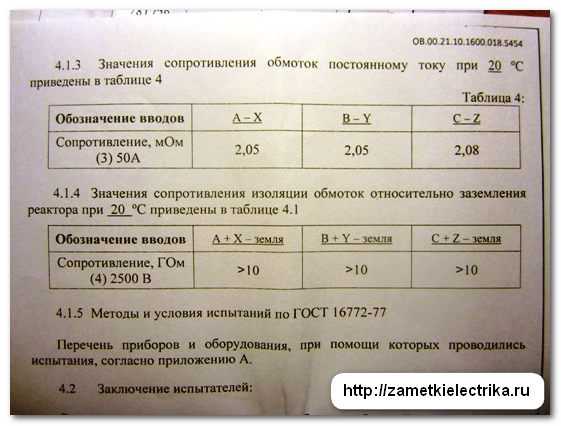

При контроле трансформаторов проверяют разброс сопротивлений на всех одноименных отводах разных фаз. Если разброс не превышает 2%, то согласно это является нормой. При измерении фазных сопротивлений обмоток с нулевым выводом отклонение сопротивления одной из фаз более чем на 2% указывает на неисправности по этой фазе.

Линейные сопротивления измеряются, когда у обмотки нет нулевого вывода. Рекомендуется выполнить их пересчет в фазные сопротивления по известным формулам. Покажем полезность этого на простом примере. Допустим, получены следующие значения сопротивлений трехфазной обмотки со схемой «звезда» без нулевого вывода: R AB=2,04 Ом; R BC= 2,04 Ом; RCA=2,0 Ом. То есть, максимальный разброс по сопротивлениям обмоток не превышает 2%, следовательно, обмотки считаются исправными. Пересчет в фазные сопротивления дает: R AО=1,0 Ом; RBО= 1,04 Ом; RCО=1,0 Ом. Пересчитанные данные, во-первых, локализуют неблагополучную фазу, а, во-вторых, обнаруживают увеличенное на 4% ее сопротивление, что уже указывает на наличие в ней неисправности.

Кроме определения разброса сопротивлений обмоток по разным фазам необходимо еще сопоставлять измеренные значения сопротивлений с паспортными значениями, либо со значениями, полученными при пусконаладочных испытаниях трансформатора. Это необходимо делать для контроля сопротивления обмотки, увеличение которого свидетельствует о неуклонной деградации каких-то соединений либо элементов в электрической цепи трансформатора. Для проведения такого сопоставления необходимо значение температуры измеряемой обмотки, за которую принимается температура верхних слоев масла трансформатора. Штатных термометров в трансформаторах зачастую нет, поэтому необходим термометр, а также возможность внесения значений измеренной и паспортной температуры в измерительный прибор. В приборе МИКО-2.3 приведение к паспортной температуре выполнится автоматически, также автоматически выполнится расчет относительных отклонений сопротивлений (разброса) между одноименными отводами и пересчет линейных сопротивлений в фазные.

Для проведения такого сопоставления необходимо значение температуры измеряемой обмотки, за которую принимается температура верхних слоев масла трансформатора. Штатных термометров в трансформаторах зачастую нет, поэтому необходим термометр, а также возможность внесения значений измеренной и паспортной температуры в измерительный прибор. Приведение к паспортной температуре выполнится автоматически, если в приборе имеется такая функция. Также автоматически выполнится расчет относительных отклонений сопротивлений (разброса) между одноименными отводами и пересчет линейных сопротивлений в фазные. Если же указанные функции отсутствуют, то ручной пересчет, учитывая 10-20 отводов обмотки по каждой фазе, займет много времени и не исключает ошибок.

Повышенное сопротивление обмотки может быть вызвано различными причинами :

• ­окисленными контактами у контактора и (или) у избирателя устройства РПН трансформатора;
• ­недоброкачественными контактами в местах присоединения отводов обмотки к переключателю ПБВ, устройству РПН, к шпилькам вводов, образовавшиеся вследствие постепенного ослабления механического крепления с последующим повышенным нагревом, обгоранием и оплавлением;
• ­неправильной установкой привода ПБВ;
• ­нарушением паяных соединений.

Для локализации места дефекта используется:

• измерение сопротивления на отводах обмотки при двух положениях реверсора устройства РПН;
• разница между сопротивлениями, измеренными на четных и нечетных его ступенях;
• характер изменения сопротивления при увеличении — уменьшении числа витков обмотки относительно основного положения.

При большом сопротивлении обмотки, его увеличение из-за плохих контактов внутри трансформатора, может оказаться незамеченным при значительной погрешности прибора. Чтобы выполнить требование по , погрешность прибора в рабочем диапазоне температур должна быть в 3-5 раз меньше допуска в 2% согласно и не превышать значения б ≤ 0,5 ∙ (0,2÷0,3) ∙ 2% ≤ ± (0,2÷0,3)%, где коэффициент 0,5 учитывает, что погрешность прибора присутствует при обоих измерениях: паспортного и текущего значений сопротивления обмотки.

Измерение активного сопротивления обмоток

Измерение сопротивления обмоток постоянному току производят для проверки состояния электрических контактных соединений и целостности электрической цепи обмоток трансформатора. Наиболее характерными дефектами, которые обнаруживаются при этом измерении, являются:
1) обрыв одного или нескольких из параллельных проводов в отводах;
2) нарушение пайки;
3) недоброкачественный контакт присоединения отводов обмотки к вводам;
4) недоброкачественный контакт в переключателях ПБВ или устройствах РПН;
5) неправильная установка привода ПБВ.

Обычно в условиях монтажа сопротивление измеряют при помощи амперметра и вольтметра методом падения напряжения. На рисунке 2,а, б показаны две принципиальные схемы подключения приборов при измерении. Схему на рисунке 2,а применяют при измерении малых значений сопротивлений от долей Ома до нескольких Ом, а схему на рисунке 2,б — при измерении больших значений сопротивления. Правильный выбор схемы измерения исключает значительные погрешности из-за падения напряжения в приборах, которые обычно при вычислении значения сопротивления не учитываются.

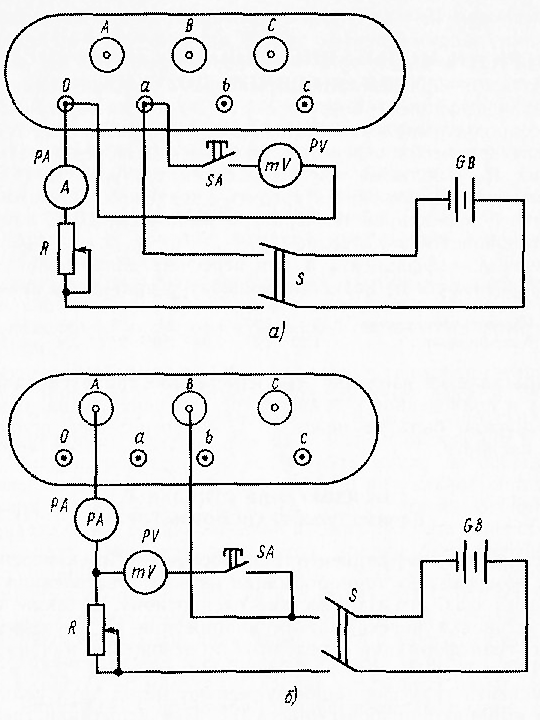

Рисунок 2 — Схемы измерения сопротивления обмотки постоянному току

В практике в основном применяют схему на рисунке 2,а. При сборке этой схемы цепи тока и напряжения разделяют, т. е. выполняют отдельными проводами, чтобы исключить из измеряемого сопротивления сопротивление проводов цепи тока и переходным сопротивления в местах подключения цепей и напряжения к вводам трансформатора. Цепь измерения напряжения должна подключаться непосредственно к токоведущим шпилькам вводов испытываемой обмотки. Обычно сопротивление измеряют при напряжениях до 24 В и токах до 10 А. При этом ток не должен превышать 20% номинального тока обмотки.

Пределы измерения приборов должны быть выбраны такими, чтобы при измерениях отклонение по стрелке было во второй половине шкалы. Класс точности приборов должен быть не более 0,5. В качестве источника питания, как правило, применяют кислотные или щелочные аккумуляторные батареи.

Сопротивление реостата выбирают в 8—10 раз больше, чем сопротивление измеряемой обмотки. Измерение производят следующим образом. Включают рубильник и при помощи реостата устанавливают необходимый ток в цепи. В результате индуктивности обмотки ток будет постепенно возрастать до установившегося значения. После установления тока записывают показания вольтметра и амперметра. Вольтметр включают после установления тока в цепи, а выключают перед отключением рубильника. Невыполнение этого порядка включения и отключения вольтметра может привести к его повреждению.

При измерении сопротивления обмотки, обладающей большой индуктивностью, для уменьшения времени установления тока в цепи производят кратковременное форсирование (увеличение) тока путем шунтирования реостата кнопкой. Время установления тока при измерении сопротивления обмоток больших трансформаторов достигает 30 минут и более. Сопротивление измеряют для каждой обмотки трансформатора на всех положениях переключающего устройства. Оценку результатов производят путем сравнения полученных значений с данными, указанными в паспорте трансформатора.

Для однофазных трансформаторов полученные значения не должны отличаться больше чем на 2% значений, указанных в паспорте при одинаковой температуре и на тех же регулировочных ответвлениях.

Для трехфазных трансформаторов сопротивления, полученные на одинаковых ответвлениях разных фаз, не должны отличаться друг от друга более чем на 2%. если в паспорте нет специальных указаний.

Полученные значения сопротивления обмотки постоянному току приводят к температуре, указанной в паспорте трансформатора по формуле:

Rx = R(235+tx)/(235+t),

где Rx — значение сопротивления при температуре, указанной в паспорте tx, Ом;
R — значение сопротивления при температуре измерения t, Ом;
t — температура измерения, °С;
tx — температура, указанная в паспорте, °С.

За температуру масляного трансформатора, ранее не включавшегося и не подвергавшегося нагреву, принимают температуру верхних слоев масла при условии, что измерение сопротивления производят не ранее чем через 30 минут после заливки масла для трансформаторов мощностью до 1000 кВА включительно и не ранее чем через 60 минут для трансформаторов большой мощности.

Методика проведения измерения сопротивления обмоток должна соответствовать ГОСТ 3484 77.
