Uln2803a описание на русском

Выходной драйвер ULN2003 для микроконтроллеров. Описание, подключение, datasheet на русском

ULN2003 — это универсальная интегральная микросхема, состоящая из 7 идентичных и независимых драйверов, которые позволяют управлять с помощью микроконтроллера реле, небольшим двигателем постоянного тока, шаговым двигателем, низковольтными лампами или светодиодной лентой.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Подробнее

Каждый драйвер состоит из двух транзисторов подключенных в конфигурации Дарлингтона. Пара Дарлингтона, разработанная Сидни Дарлингтоном в 1953 году, состоит в каскадом соединении двух биполярных транзисторов, в результате чего получается очень высокий коэффициент усиления, равный произведению коэффициента усиления каждого из двух транзисторов. Благодаря этому мы можем управлять нагрузками определенной мощности с очень малыми входными токами.

Пара Дарлингтона не свободна от некоторых недостатков, которые мы рассмотрим далее. Транзистор NPN универсального назначения открывается, когда мы подаем на его базу напряжение около 0,6 В. Если мы используем небольшой ток, мы можем довести его до насыщения с очень низким напряжением коллектор-эмиттер (VCE), например, в случае BC337, это между 0,2 В и 0,5 В.

В паре Дарлингтона входное напряжение будет в два раза больше, чем 0,6 В, потому что базовые напряжения обоих транзисторов складываются, как мы это можем видеть на рисунке. Также падение напряжения на выходном транзисторе будет больше, потому что это будет сумма напряжения насыщения первого транзистора + напряжение база-эмиттер выходного транзистора.

В любом случае, эти недостатки не являются существенными, поскольку в целом выходы микроконтроллера составляют 3,3 В или 5 В, что значительно превышает порог срабатывания ULN2003.

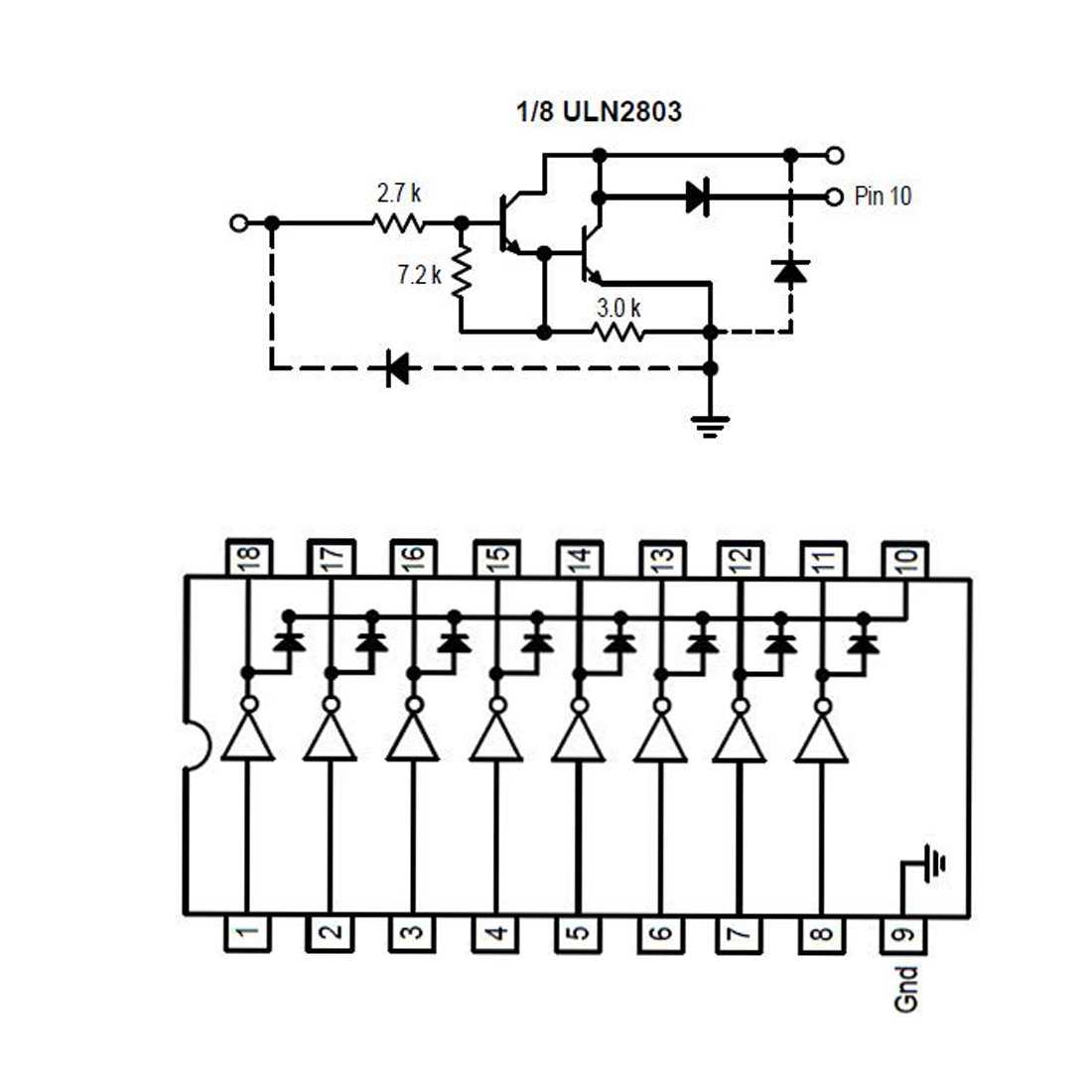

На предыдущем рисунке мы видим внутреннюю схему одного из каналов драйвера ULN2003. Здесь мы видим входной резистор на 2,7кОм, и еще два дополнительных резистора которые улучшают характеристики драйвера. Входное сопротивление каждого канала освобождает нас от установки внешних резисторов при подключении ULN2003 к микроконтроллеру.

Во внутренней схеме мы также можем видеть защитный диод, подключенный к коллектору выходного транзистора. Данный диод предназначен для защиты транзистора от ЭДС самоиндукции, возникающей в момент отключения индуктивной нагрузки (реле или двигателей). Чтобы этот диод работал, необходимо подключить вывод 9 (COM) к положительному выводу нагрузки (см. Рисунок с примером подключения).

Коэффициент усиления каждого драйвера больше 500, поэтому для получения максимального выходного тока достаточно на вход подать ток менее 1 мА.

На рисунке мы видим ULN2003, подключенный к микроконтроллеру (это могут быть PIC, Atmel, Arduino, Raspberry PI) и с различными нагрузками (двигатели постоянного тока, светодиодная лента, реле и т. д.).

В верхней части примера (подключение двигателя) мы видим, что для получения большего выходного тока можно параллельно соединять более одного канала. Вывод (+ V) – это напряжение, необходимое для питания силовой части и не связано с питанием микроконтроллера. Необходимо только, чтобы масса их была общей.

Микросхема ULN2003 является частью семейства подобных драйверов: ULN2001, ULN2002, ULN2003, ULN2004, которые очень похожи. Различие в первую очередь в значении входного сопротивления для согласования с различной логикой.

В настоящее время микросхема ULN2003 является наиболее популярной, поскольку она хорошо работает с управляющими напряжениями 5 В (TTL) и 3,3 В (LTTL). Существует вариант с 8 каналами вместо 7 – это ULN2803. Из-за восьмого канала корпус имеет 18 выводов. В остальном он подобен ULN2003.

(167,0 KiB, скачано: 662)

источник

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Характеристика К1109КТ22 | joyta.ru

К1109КТ22 — интегральная микросхема представляет собой набор мощных составных ключей с защитными диодами на выходе. Наличие защитных диодов позволяет подключать индуктивные нагрузки без дополнительной защиты от выбросов обратного напряжения. Аналогом является микросхема ULN2003 фирм «Texas Instruments» и «STMicroelectronics» Типономиналы: К1109КТ22РБС, К1109КТ22ТБС

Особенности:

• Номинальный ток коллектора 500 мА (одного ключа)
• Высоковольтный выход до 50 В
• Вход совместим с ТТЛ микросхемами
• Возможность использования в качестве управляющего устройства реле
• Диапазон рабочих температур минус 60…+125°C

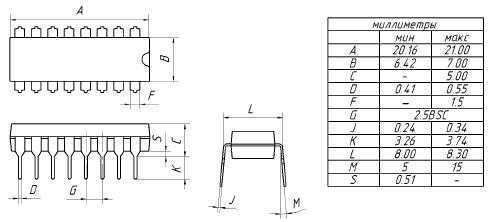

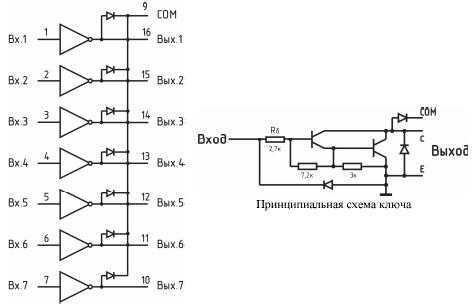

Назначение выводов:

Номер вывода	Наименование вывода	Номер вывода	Наименование вывода
1	Вход 1	9	Катод   диодов
2	Вход 2	10	Выход 7
3	Вход 3	11	Выход 6
4	Вход 4	12	Выход 5
5	Вход 5	13	Выход 4
6	Вход 6	14	Выход 3
7	Вход 7	15	Выход 2
8	Общий	16	Выход 1

Предельные и предельно-допустимые электрические параметры:

Параметр
Обозначение
Значение

Напряжение коллектор-эмиттер
VCE max
50 В

Обратное напряжение защитного диода
VR
50 В

Входное напряжение
VI max
30 В

Максимальный ток коллектора
IC
500 мА

Ток защитного диода
IF max
500 мA

Суммарный ток по выводу «Общий»
I(max)
2,5 А

Рабочий диапазон температур
Tа
-60…+125 °С

Электрические параметры (при TА = 25°C)

Наименование параметра	Условное обозначение	Режимы	Норма
не более
Входное напряжение воткрытом остоянии, В	VI(on)	VCE = 2В	IC = 200мА	2,4
IC = 250мА	2,7
IC = 300мА	3
Напряжение коллектор-эмиттер в режиме насыщения, В	VCE(sat)	II = 250 мкА,IC = 100мА	1,1
II = 350 мкА,IC = 200мА	1,3

II = 500 мкА,IC = 350мА
1,6

Ток отсечки коллектора, мкА
ICEX
VCE = 50 В, II = 0
50

Прямое падение напряженияна защитном диоде, В
VF
IF = 350 мА
2

Входной ток, мА
II
VI = 3,.85 В
1,35

Обратный ток защитного диода, мкА
IR
VR = 50 В
50

Аналоги ULN2003

Разные зарубежные производители выпускают свои аналоги ULN2003: L203, MC1413, SG2003, TD62003. Так же есть и отечественный аналог: К1109КТ22.

8-ми канальный драйвер нагрузки ULN2803A, ULN2804A

Для работы с микроконтроллерами может быть более удобнымы 8-ми канальные драйверы. И у семиканальных ULN2003, ULN2004 есть их восьмиканальные братья ULN2803, ULN2804.

Точно также как и ULN2003 — ULN2803 рассчитан на управление от ТТЛ-логики и низковольной К-МОП, а ULN2804 от К-МОП питающейся в диапазоне 6 .. 15 В. Отличия ULN280X от ULN200X только в дополнительном канале и 18-выводном корпусе. У ULN2803А есть отечественный аналог: К1109КТ63.

Драйверы нагрузки ULN2023A, ULN2024A

Третья двойка в названии сборки вместо нуля означает, что выходное напряжение может достигать 95 В

, в остальном параметры и схемотехника этих сборок повторяют своих собратьев.

Работа с шаговым мотором 28BYJ-48 и драйвером ULN2003

Сегодня вы узнаете о четырехфазном шаговом двигателе 28BYJ-48, работающим от постоянного напряжения 5 Вольт. Также существует его модификация на 12 Вольт. Двигатель потребляет значительный ток, а это значит, что мы не можем подключить его напрямую к выводам Arduino. Воспользуемся для этого драйвером двигателя на микросхеме ULN2003.

Технические параметры двигателя 28BYJ-48

• Модель: 28BYJ-48
• Тип двигателя: Униполярный
• Напряжение питания: 5 Вольт, DC
• Количество фаз: 4
• Частота: 100 Гц
• Сопротивление: 50Ω ± 7% (при 25 ℃)

Общие сведения о движке

4-х фазный шаговый двигатель 28BYJ-48 — это бесколлекторный двигатель, имеющий дискретное перемещение (вращение вала осуществляется шагами). На роторе (валу), расположен магнит, а вокруг него находятся катушки. Подавая поочередно ток на эти катушки, создается магнитное поле, которое отталкивает или притягивает магнитный вал, заставляя двигатель вращаться. Такая конструкция позволяет с большой точностью управлять валом, относительно катушек. Принципиальная схема четырехфазного шагового двигателя 28BYJ-48 приведена ниже.

Двигатель называется четырех фазным, из-за того, что в нем содержится две обмотки, которые, в свою очередь, разделены на четыре. (Это отражено на схеме выше). Центральные отводы катушек подключены вместе и служат для питания двигателя. Так как каждая обмотка подключена к питанию, такие двигатели называют униполярными. На роторе 28BYJ-48 расположено 8 магнитов, с чередующимися полюсами (то есть, четыре магнита с двумя полюсами).

На рисунке видно, что внутри расположен редуктор, с примерным передаточным числом в 1:64, если быть точнее 1:63,68395. Это значит, что двигатель за один оборот осуществляет 4075.7728395 шага. Данный двигатель поддерживает полушаговый режим и за один полный оборот может совершать 4076 шага, а точнее за 1° делает примерно 11,32 шага. (4076 / 360 = 11,32).

Режимы работы двигателя:

Чаще всего, при использовании шагового двигателя 28BYJ 48, используют два режима подключения.

• Полушаговый режим — за 1 такт, ротор делает ½ шага.
• Полношаговый режим — за 1 такт, ротор делает 1 шаг.

Ниже представлены таблицы последовательности тактов:

Модуль управления шаговым двигателем ULN2003:

Цифровой вывод микроконтроллера выдает ток до

40 мА, а одна обмотка 28BYJ-48 в пике потребляет

320 мА, то есть, если подключить двигатель напрямую, микроконтроллер сгорит. Для защиты был разработан модуль шагового двигателя ULN2003, в котором используется микросхема ULN2003A (состоящая из 7 ключей), которая позволяет управлять нагрузкой до 500 мА (один ключ). Данный модуль может работать с 5 Вольтовым и 12 Вольтовым двигателем 28BYJ-48. Для переключения необходимо установить или убрать перемычку (по умолчанию перемычка установлена на питание 5 Вольт).

С принципиальной схемой модуля ULN2003 можно ознакомиться на рисунке ниже

• 1 — GND: «-» питание модуля
• 2 — Vcc: «+» питание модуля (5В или 12В)
• 3 — Vcc: «+» питание модуля (перемычка, только при 5В)
• 4 — Vcc: «+» питание модуля (перемычка, только при 5В)

Схема подключения

На uln 2003 схема подключения до боли проста и не включает никаких компонентов. Главное, не перепутать вход с выходом и общий вывод, в остальном все и так ясно. Но все же для наглядности стоит повторить схему на примере с шаговым двигателем с питанием от 12 до 24 В. Общий провод от +24В подключается на 9 вывод и к центральному отводу обмоток двигателя, все остальные оп порядку согласно полюсам. Управление двигателем осуществляется по аналогичным линиям, только со входа МС.

При работе в таком режиме вероятность спалить выходной транзистор достаточно большая, потому что короткое замыкание в двигателе никто еще не отменял, точно также, как и клин ротора, из-за чего ток может существенно возрасти. Поэтому в каждую линию управления по выходу можно поставить шунт и обрисовать его схемой защиты от КЗ. Это зависит от конкретной задачи и типа устройства, в котором эта микросхема применяется.

Схема подключения

На uln 2003 схема подключения до боли проста и не включает никаких компонентов. Главное, не перепутать вход с выходом и общий вывод, в остальном все и так ясно. Но все же для наглядности стоит повторить схему на примере с шаговым двигателем с питанием от 12 до 24 В. Общий провод от +24В подключается на 9 вывод и к центральному отводу обмоток двигателя, все остальные оп порядку согласно полюсам. Управление двигателем осуществляется по аналогичным линиям, только со входа МС.

При работе в таком режиме вероятность спалить выходной транзистор достаточно большая, потому что короткое замыкание в двигателе никто еще не отменял, точно также, как и клин ротора, из-за чего ток может существенно возрасти. Поэтому в каждую линию управления по выходу можно поставить шунт и обрисовать его схемой защиты от КЗ. Это зависит от конкретной задачи и типа устройства, в котором эта микросхема применяется.

1 отзыв на Драйвер ULN2003 управления шаговым двигателем

На покупку драйвера именно здесь повлияла в первую очередь стоимость. Ценовая политика здесь очень лояльная. Сам полученный товар достаточно хорошего качества, работает без перебоев.

Для отправки отзыва вам необходимо авторизоваться.

Несмотря на свою простоту, микросхема до сих пор широко используется и производится. ULN2003 состоит из 21 резистора, 14 транзисторов и 7 диодов. Применяют её для управления относительно мощной нагрузкой (до 50 вольт / 0.5 ампер) от ножки микроконтроллера (или других цифровых микросхем). Каноническое применение — для управления мощными 7-и сегментными светодиодными индикаторами.

Выглядит следующим образом. Цвета несколько усилены относительно натуральных, под контактными площадками металл поврежден кислотой (и приобрел такой коричневый цвет):

Как видим, 7 каналов абсолютно идентичны, потому будем рассматривать только один. К счастью для нас, схема каждого канала нам известна — и мы можем в неё подглядывать:

А теперь 1 канал с отмеченными элементами. Сопоставление конкретных элементов схеме — оставляю как домашнее задание для читателя.

Но как же сделан сам транзистор? Известно, что внутренняя структура планарного биполярного npn транзистора при производстве получается следующая:

Тонкая база — «подныривает» под эмиттер. Не смотря на то, что и на коллекторе и на эмиттере — кремний легирован в тип n, отличается концентрация легирующей примеси и толщина: это делают для того, чтобы оптимизировать транзистор для «усиления тока» в одном направлении.

Зная это — мы можем внимательнее посмотреть на 1 транзистор, и понять где там что. Кремний, легированный в разный тип — немного отличается по цвету. Невооруженному взгляду это практически не заметно — но тут насыщенность цветов и контраст выкручены почти на максимум. Пусть 2 эмиттера включенных параллельно вас не смущают — они работают как 1 бОльшей площади.

Для того, чтобы соединения не «закорачивали» то, что не нужно — поверхность кремния покрыта слоем прозрачного стекла (SiO₂), в котором есть отверстия непосредственно над местами, где вывод соединяется с нужным местом на транзисторе. Это хорошо видно на следующей фотографии, т.к. глубина резкости на этом объективе меньше, и например соединение к базе — уже не в фокусе, т.к. расположено выше, над слоем стекла.

Коллекторы обоих транзисторов — это фактически единое целое, т.к. по схеме они соединены. Соседние каналы изолированы pn-переходом, можно увидеть прямоугольник немного отличающегося цвета вокруг каждого канала на общей фотографии высокого разрешения.

Микросхема ULN2003 — описание

Краткое описание ULN2003a. Микросхема ULN2003a — это транзисторная сборка Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.

Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА. Входы и выходы расположены в корпусе микросхемы друг напротив друга, что значительно облегчает разводку печатной платы.

ULN2003 относится к семейству микросхем ULN200X. Различные версии этой микросхемы предназначены для определенной логики. В частности, микросхема ULN2003 предназначена для работы с TTL логикой (5В) и логических устройств CMOS. Широкое применение ULN2003 нашло в схемах управления широким спектром нагрузок, в качестве релейных драйверов, драйверов дисплея, линейных драйверов и т. д. ULN2003 также используется в драйверах шаговых двигателей.

Сегодня вы узнаете о четырехфазном шаговом двигателе 28BYJ-48, работающим от постоянного напряжения 5 Вольт. Также существует его модификация на 12 Вольт. Двигатель потребляет значительный ток, а это значит, что мы не можем подключить его напрямую к выводам Arduino. Воспользуемся для этого драйвером двигателя на микросхеме ULN2003.

Технические параметры двигателя 28BYJ-48

• Модель: 28BYJ-48
• Тип двигателя: Униполярный
• Напряжение питания: 5 Вольт, DC
• Количество фаз: 4
• Частота: 100 Гц
• Сопротивление: 50Ω ± 7% (при 25 ℃)

Общие сведения о движке

4-х фазный шаговый двигатель 28BYJ-48 — это бесколлекторный двигатель, имеющий дискретное перемещение (вращение вала осуществляется шагами). На роторе (валу), расположен магнит, а вокруг него находятся катушки. Подавая поочередно ток на эти катушки, создается магнитное поле, которое отталкивает или притягивает магнитный вал, заставляя двигатель вращаться. Такая конструкция позволяет с большой точностью управлять валом, относительно катушек. Принципиальная схема четырехфазного шагового двигателя 28BYJ-48 приведена ниже.

Двигатель называется четырех фазным, из-за того, что в нем содержится две обмотки, которые, в свою очередь, разделены на четыре. (Это отражено на схеме выше). Центральные отводы катушек подключены вместе и служат для питания двигателя. Так как каждая обмотка подключена к питанию, такие двигатели называют униполярными. На роторе 28BYJ-48 расположено 8 магнитов, с чередующимися полюсами (то есть, четыре магнита с двумя полюсами).

На рисунке видно, что внутри расположен редуктор, с примерным передаточным числом в 1:64, если быть точнее 1:63,68395. Это значит, что двигатель за один оборот осуществляет 4075.7728395 шага. Данный двигатель поддерживает полушаговый режим и за один полный оборот может совершать 4076 шага, а точнее за 1° делает примерно 11,32 шага. (4076 / 360 = 11,32).

Режимы работы двигателя:

Чаще всего, при использовании шагового двигателя 28BYJ 48, используют два режима подключения.

• Полушаговый режим — за 1 такт, ротор делает ½ шага.
• Полношаговый режим — за 1 такт, ротор делает 1 шаг.

Ниже представлены таблицы последовательности тактов:

Модуль управления шаговым двигателем ULN2003:

Цифровой вывод микроконтроллера выдает ток до

40 мА, а одна обмотка 28BYJ-48 в пике потребляет

320 мА, то есть, если подключить двигатель напрямую, микроконтроллер сгорит. Для защиты был разработан модуль шагового двигателя ULN2003, в котором используется микросхема ULN2003A (состоящая из 7 ключей), которая позволяет управлять нагрузкой до 500 мА (один ключ). Данный модуль может работать с 5 Вольтовым и 12 Вольтовым двигателем 28BYJ-48. Для переключения необходимо установить или убрать перемычку (по умолчанию перемычка установлена на питание 5 Вольт).

С принципиальной схемой модуля ULN2003 можно ознакомиться на рисунке ниже

• 1 — GND: «-» питание модуля
• 2 — Vcc: «+» питание модуля (5В или 12В)
• 3 — Vcc: «+» питание модуля (перемычка, только при 5В)
• 4 — Vcc: «+» питание модуля (перемычка, только при 5В)

Характеристики микросхемы

Как показывает практика использования представленной микросхемы, она является достаточно мощной, потому что судя по datasheet uln2003ag технические характеристики позволяют коммутировать достаточно большой ток до 500 мА. Но не стоит давать работать ей на пределе, потому что выходной транзистор хоть и защищен обратным диодом, он может пострадать из-за банального перегрева.

Читать также: Ту 3178 004 87879481 2010

Чтобы этого не происходило, правильно подходите к расчету потребляемой и рассеиваемой мощности. В данном случае при максимальном напряжении на CE равном 50 В максимальная мощность выходного транзистора составит не более 25 Вт, при этом он будет очень сильно греться. Поэтому номинальный коммутационный ток лучше поддерживать не более 300-400 мА. В таком режиме микросхема будет работать долго и стабильно.

Структурная схема микросхемы до боли проста и состоит всего из 7 ячеек стандартной ТТЛ-логики И-НЕ с подключенным обратным диодом на общий вывод питания COM . С топологией устройства также все просто, каждый вход расположен напротив выхода, что не даст спутать выводы при проектировании каких-либо устройств. Главное запомнить, что первый вывод является прямым входом.

Что касается характеристик, то они представлены для микросхем с ТТЛ-логикой, при котором управляющий сигнал не превышает 5 В. Но также выпускаются аналоги КМОП, которые могут работать от более низкого порога около 2 В до 9 В.

Зависимость входного напряжения и тока в нагрузке

При разработке схем с участием представленной микросхемы необходимо учитывать порог регулирования тока, который зависит нелинейной характеристикой от входного напряжения:

• В ТТЛ-логике при входном напряжении 2,4 В ток коммутации составляет не более 200 мА.
• При U вх.=2,7В, выходной ток не превышает 250 мА.
• При величине входного напряжения не более 3 В, ток коллектора выходного транзистора составляет 300 мА.

Также в устройстве присутствует паразитная емкость, которая может достигать 25 pF в зависимости от частоты управляющего напряжения или создаваемых помех в непосредственной близости от нее. При этом минимальный порог паразитной емкости находиться на уровне 15 пФ. Что касается времени включения выходных транзисторов, то они являются достаточно быстрыми. Время перехода из одного состояния в другое лежит в пределах от 0,25 до 1 мкс, что говорит о возможности работы на достаточно высоких частотах.

Исходя из описания на микросхему, максимальный ток составляет 0,5 А, но в таком режиме она существенно нагревается до 70 и более градусов, что может быть критичным. Ведь максимальная температура, при которой микросхема еще нормально работает, составляет порядка 85 градусов. Также следует отметить, что максимальный входной ток управления при напряжении 3,85 В не должен превышать 1,35 мА. А это немаловажный факт, потому что именно по входу у многих схемотехников она выходит из строя.

На следующих диаграммах показана зависимость входного и выходного токов, которая является практически линейной, что позволяет более качественно подобрать элементы схемы, обеспечив нормальный температурный режим для стабильной работы устройства. Более подробно узнать о свойствах микросхемы можно из datasheet, который можно скачать на сайте.

Схемы включения

Схема канала ULN2003A

Любой канал ULN2003A имеет два транзистора, подключённых по схеме Дарлингтона, резистор 2,7 кОм, который ограничивает ток через базу и два резистора 7,2 кОм и 3 кОм, нужные для защиты транзисторов от открывания их обратным коллекторным током. Также в схеме присутствуют три диода. Один защищает вход, а два других выход устройства от отрицательной разности потенциалов и превышения напряжения.

Использование в качестве драйвера нагрузки

Кроме этого ULN2003A часто используют в качестве драйвера нагрузок. Эта микросхема рассчитана на управление от устройств TTL-логики (3,3 В) и низковольтной К-МОП. Входы и выходы рассматриваемой микросхемы расположены друг против друга, это очень удобно и позволяет просто спроектировать и развести печатную плату.

Схема с объединением каналов

Для увеличения надёжности устройства можно объединять каналы. Это особенно актуально, когда нет необходимости управлять одновременно семью нагрузками. Ниже приведена схема управления электрическим двигателем, в которой первый и второй используются для подключения первой обмотки, третий и четвёртый для управления второй обмоткой, а пятый, шестой и седьмой для третей.

Управление шаговым двигателем на ULN2003A

Кроме этого ULN2003A часто используется для подключения и управления двигателем. Управляющие сигналы можно получать с Arduino, а к выходу микросхемы требуется подключить сам привод. Пример такого подключения можно увидеть на рисунке.

Генератор на микросхеме ULN2003A

При наличии микросхемы ULN2003A можно собрать светозвуковой генератор.

В него входят:

• низкочастотный мультивибратор;
• тональный мультивибратор;
• буферного каскада и выходной усилитель.

В низкочастотном генераторе в качестве нагрузки использованы лампы EL1 и EL2. Вместо них также можно применить светодиоды, включая их последовательно с ограничивающими резисторами. В качестве нагрузки, если не нужна световая индикация, можно установить резистор сопротивлением 1 кОм. Управлять частотой переключения плеч можно с помощью резистора R2.

Тональный генератор собран по той же схеме симметричного мультивибратора. Его частоту регулируют переменным резистором R4. Также она зависит от текущего состояния низкочастотного генератора, в то время, когда транзистор VT1.2 закрыт, частота тонального мультивибратора выше.

Цепь, состоящая из переменного резистора R8 и постоянного R9, позволяет разнообразить звуки, выдаваемые генератором.

Усилительный каскад сделан на параллельно соединённых транзисторах VT1.6 и VT1.7. Напрямую к выходу можно подключить телефонный капсюль или динамическую головку мощностью выше 3 Вт и сопротивлением более 16 Ом. При наличии динамической головки сопротивлением от 4 до 8 Ом, её требуется подключить через трансформатор. Так как в микросхеме предусмотрены защитные диоды, устанавливать диод параллельно динамику не требуется.

В конструкции можно использовать телефонные капсюли сопротивлением выше 32 Ом, это могут быть DR-03 или TK85-1. Трансформатор можно использовать выходное от старого радиоприёмника или от радиотрансляционного громкоговорителя.

Лампы накаливания можно использовать любые, рассчитанные на напряжение от 12 до 13,5 В и ток более 0,068 А. Подойдут, например, лампы накаливания из ёлочных гирлянд, на 13,5 В и 0,16А, но при этом требуется в пять раз увеличить сопротивление резисторов R1, R2 и R3, и во столько же раз увеличить ёмкость конденсаторов С1, С2 и С3.

Также в конструкции используются переменные резисторы СП1-4, СП3-4 или СП3-33-32, оксидные конденсаторы типа К50-35, К50-68 или К50-24. В качестве неполярных устанавливают К10-17, К73-17 или К73-24.

Вместо микросхемы ULN2003A можно любые из серии ULN2003. Также можно попробовать ULN2001 или ULN2004.
