Как проверить переменный резистор при помощи тестера

Проверка переменных резисторов не слишком отличается от тестирования обычных. Нужен будет мультиметр с функцией омметра. Положение щупов стандартное, диапазон измерений выбираем в зависимости от измеряемого параметра. Если меряем минимальное сопротивление, имеет смысл поставить самый малый диапазон. Для измерения максимального сопротивления, подбираем в зависимости от заявленной характеристики. При измерениях положение щупов произвольное, так как полярность подаваемого тестового напряжения неважна.

Как проверить переменное сопротивление тестером

Провести надо будет несколько несложных замеров:

• Максимальное сопротивление измеряется между крайними выводами.
• Чтобы измерить минимальное сопротивление, бегунок переводят в крайнее левое положение. Измерения проводят между крайним левым и средним (первым и вторым выводами). Полученные измерения сравнивают с заявленным диапазоном. Обычно бывают отклонения в ту или другую сторону. Это не страшно, если величина отклонений находится в рамках допуска (зависит от точности).
• Главная проблема переменных резисторов — ухудшение контакта между щеткой и токопроводящим элементом. Подключаем мультиметр в режиме омметра к одному из крайних выводов и центральному, затем медленно вращаем ось резистора и наблюдаем за показаниями мультиметра. Если резистор исправен, но показания должны изменяться плавно. Проверку рекомендуется повторить переключив мультиметр ко второму крайнему выводу резистора (см. видео ниже).

Виды и особенности применения

Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим.

Переменные резисторы бывают разных видов

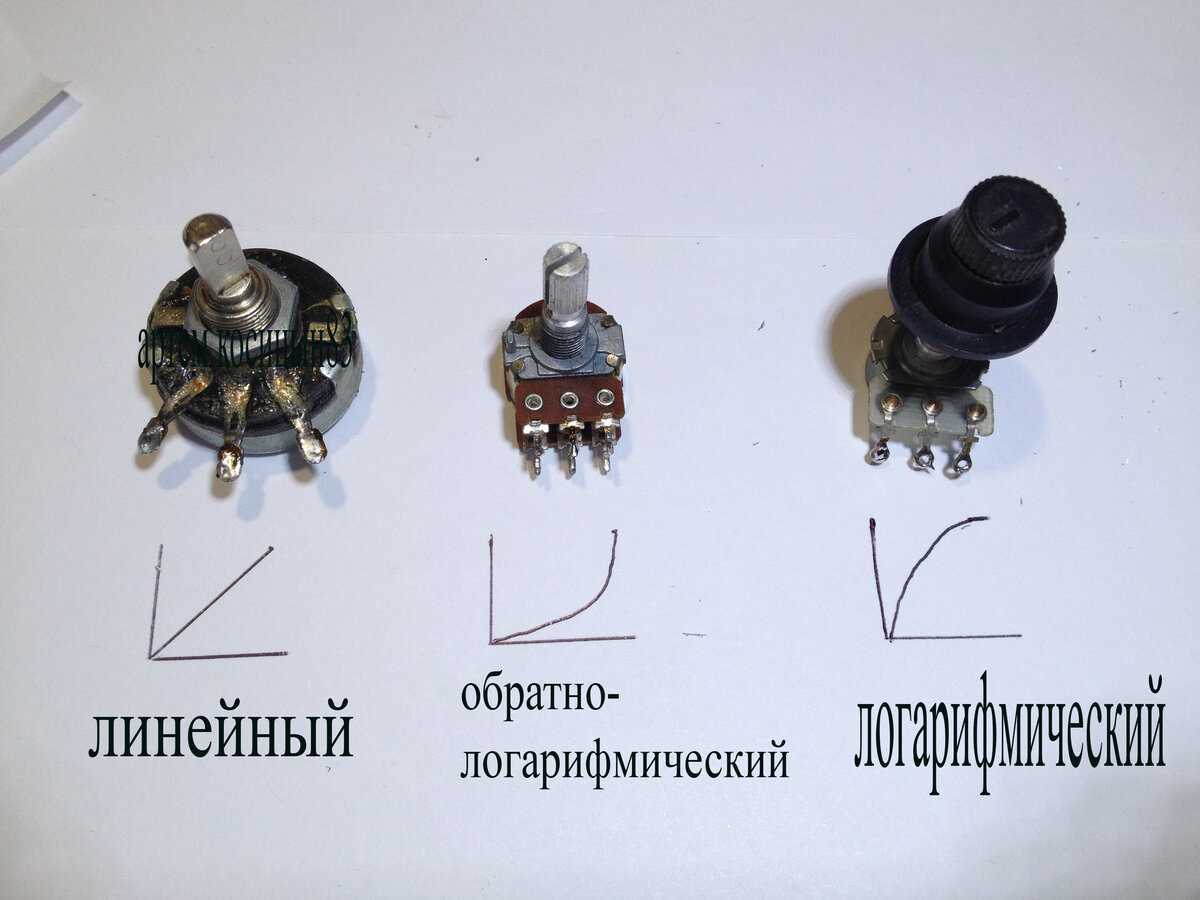

Характер изменения сопротивления

Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно. Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты. Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:

• сопротивление изменяется по логарифмическому закону;

• по показательному типу (обратному логарифмическому).

В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому.

Сдвоенные, тройные, счетверенные

В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:

• С одновременным изменением параметров. Обычно применяются в стереоаппаратуре для одновременного изменения параметров двух каналов. Такие резисторы имеют запараллеленные бегунки. Поворачивая или сдвигая рукоятку, меняем сопротивление сразу двух резисторов.

• С раздельным изменением параметров. Называются еще соосными,  так как ось одного находится внутри оси другого. Если надо одной ручкой изменять различные параметры (громкость и баланс) подойдет этот тип резисторов. Механическая связь бегунков отсутствует, что позволяет менять сопротивление независимо друг от друга.

Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки (на рисунке выше слева). Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное обозначение такое же.

Так выглядят сдвоенные и тройные переменные сопротивления

Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Отличают их по буквенному обозначению с двумя цифрами, разделенными точкой через — как у спаренного —  R15.1 и R15.2.

Частный случай сдвоенного переменного резистора — строенный, счетверенный и т.д. Они встречаются не так часто, все больше в акустической аппаратуре.

Дискретный переменный резистор

Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно. Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров.

Дискретный переменный резистор (со ступенчатой регулировкой) и его обозначение на схеме

Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор. Принцип действия можно сравнить с многопозиционным переключателем.

С выключателем

Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию.

Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах

На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора. С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается.

Как самому проверить потенциометр дроссельной заслонки?

Более того, последняя поездка на станцию СТО для диагностики вылилась в 30 долларов, однако результата не дала. Мастер заявил, что показания компьютера на диагностическом стенде соответствуют норме, давление топлива, как на новой, а почему машина заводится, но не едет — он понять не может. Поступило множество рекомендаций по поводу пробных замен некоторых узлов. Такой метод поиска неисправностей мог вылиться в сумму 300 долларов. Поэтому существенных изменений после посещения станции технического обслуживания не произошло. На буксире приехал, с его помощью и уехал.

Единственным плюсом было то, что с суммой в три сотни долларов расставаться не хотелось, и это явилось мотивированным стимулом к изучению некоторых узлов автомобиля.

Моя статья «Как проверить регулятор положения дроссельной заслонки?» напрямую перекликается с данной статьей, которая является продолжением изучения простейшей диагностики некоторых узлов этого автомобиля в домашних условиях.

Потенциометр, как и регулятор положения дроссельной заслонки, установлен на блоке приготовления горючей смеси.

Назначение потенциометра дроссельной заслонки заключается в том, что с его помощью определяется угол открытия дроссельной заслонки, после чего информация передается в блок управления для расчета необходимого количества топлива на данный момент времени при настоящем положении заслонки. В зависимости от угла положения дроссельной заслонки, на потенциометре изменяется сопротивление, которое обеспечивает получение соответствующего напряжения для передачи блоку управления. То есть потенциометр дроссельной заслонки в общем случае представляет переменное сопротивление. Следовательно, проверка его работы сводится к измерению сопротивления на клеммах потенциометра.

Измерение сопротивления производится прибором омметром либо другим прибором, способным производить измерение сопротивления в пределах 300−7000 Ом.

Для измерения сопротивления необходимо:

1.

На приборе выбрать диапазон производимых измерений до 7000 Ом;2. Разъединить штекерный разъем потенциометра дроссельной заслонки;3. Подключить омметр к двум из четырех штекерных контактов потенциометра;

А) 1−5 контакты — для двигателя с механической коробкой передач; 1−7 контакты — для двигателя с автоматической коробкой передач; Величина сопротивления должна составлять 520−1300 Ом.

Б) 1−2 контакты — для двигателя с механической или автоматической коробкой передач; Измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−3500 Ом.

В) 1−4 контакты — для двигателя с механической коробкой передач; 1−6 контакты — для двигателя с автоматической коробкой передач; Как и в подпункте «Б», измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−6600 Ом.

4.

Если при проведении измерений указанные значения величин сопротивления не достигаются, то потенциометр дроссельной заслонки неисправен.

К сожалению, следует отметить, что потенциометр не подлежит разборке. Его настройка производится на заводе-изготовителе, а если требуется замена, то заменяется нижняя часть блока приготовления горючей смеси.

Такая несложная диагностика потенциометра дроссельной заслонки автомобиля Audi 80 B4 доступна любому водителю автомобиля, который знает основы школьного курса физики и проделывал лабораторные работы по измерению сопротивления цепи.

Теги: диагностика, самостоятельность, иномарка, автомобили, автолюбитель, ремонт

Что такое потенциометр?

Un потенциометр электронный компонент, похожий на резисторы или обычные резисторы, но с переменным значением. Это позволяет контролировать силу тока, проходящего через цепь, к которой он подключен параллельно, или контролировать падение напряжения в случае последовательного включения.

Потенциометр аналогичен реосту с той разницей, что он рассеивает больше энергии и используется в цепях с более высоким током.

Для этого используйте резистивный материал определенной длины. И с помощью курсора, которым можно будет управлять вручную, он заставит его двигаться в контакте с упомянутым резистивным материалом. Поскольку курсор электрически подключен к выходу, ток должен проходить большую длину (большее сопротивление) или меньшую длину (меньшее сопротивление).

Когда он полностью закрыт, то есть минимальный ход, то мы получаем максимум напряжение на выходе (тот, что у входа). А если он полностью открыт, то по окончании экскурсии минимум получится. В промежуточном положении это будет напряжение на выходе, которое будет соответствовать небольшой части напряжения на входе.

приложений

Лас- применения потенциометров самые разные, и в повседневной жизни вы используете многие из этих элементов, почти не осознавая этого. Например:

• В звуковом оборудовании вы видели, например, знаменитые ручки или поворотные приводы, с помощью которых регулируется громкость. Или также в эквалайзерах и т. Д. Это все потенциометры.
• В освещении вы увидите это в регуляторах силы света, меняющих яркость лампочек.
• Их можно использовать в качестве датчиков, поскольку их угловое перемещение вызывает изменение сопротивления и, следовательно, напряжения. Затем, откалибровав систему и измерив выходную мощность, можно определить, насколько она переместилась.
• Их также можно использовать в качестве элементов управления.

Резюме потенциометра

В этой статье о потенциометрах мы видели, что потенциометр или переменный резистор в основном состоит из резистивной дорожки с соединением на любом конце и третьей клеммы, называемой стеклоочистителем, с положением стеклоочистителя, разделяющего резистивную дорожку. Положение стеклоочистителя на направляющей регулируется механически путем вращения вала или с помощью отвертки.

Переменные резисторы можно разделить на один из двух режимов работы — делитель переменного напряжения или реостат переменного тока. Потенциометр — это трехполюсное устройство, используемое для управления напряжением, а реостат — это двухполюсное устройство, используемое для управления током.

Мы можем суммировать это в следующей таблице:

Тип	Потенциометр	Реостат
Три Терминала	Два терминала
Количество ходов	Однооборотный и многооборотный	Только однооборотный
Тип соединения	Параллельно подключен к источнику напряжения	Подключено последовательно с нагрузкой
Что контролирует	Управляет напряжением	Управляет током
Тип конусности закона	Линейный и логарифмический	Только линейный

Тогда потенциометр, триммер и реостат являются электромеханическими устройствами, сконструированными таким образом, что их значения сопротивления могут быть легко изменены. Они могут быть выполнены в виде однооборотных горшков, пресетов, ползунков или многооборотных триммеров. Реостаты с проволочной обмоткой в ​​основном используются для контроля электрического тока. Потенциометры и реостаты также доступны как многоканальные устройства и могут быть классифицированы как имеющие либо линейную, либо логарифмическую конусность.

В любом случае, потенциометры могут обеспечивать высокоточное измерение и измерение линейного или вращательного движения, поскольку их выходное напряжение пропорционально положению стеклоочистителей. Преимущества потенциометров включают в себя низкую стоимость, простоту в эксплуатации, множество форм, размеров и конструкций и могут использоваться в широком спектре различных применений.

Однако, как и у механических устройств, их недостатки включают в себя возможный износ стеклоочистителя и / или направляющей скольжения, ограниченные возможности управления током (в отличие от реостатов), ограничения электрической мощности и углы поворота, которые ограничены менее чем 270 градусами для однооборотных баков.

В следующей статье мы подробно рассмотрим реостат.

comments powered by HyperComments

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Изделия имеют сквозное сопротивление около 7 Ом. Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Использование потенциометров

Потенциометры широко используются в схемах, чтобы гарантировать взаимодействие с пользователем или регулировку электронным техником. В большинстве схем в бытовой электронике они есть либо в аналоговой, либо в цифровой форме. Однако с наступлением цифровой эпохи аналоговые потенциометры приходят в упадок и часто заменяются цифровыми элементами управления. Производители аудиоустройств по-прежнему очень привязаны к потенциометрам, поскольку они находятся в настройках громкости / частоты на радио , эквалайзерах и  т. Д.

Аудио / видео приложения

Прямолинейные потенциометры ( фейдеры )

Смесительный пульт с поворотным и прямолинейным потенциометрами

Устройства, предназначенные для обработки звука или видео, часто имеют потенциометры, прямолинейные или поворотные. Эти потенциометры используются для управления различными параметрами звука (громкость, частота и  т . Д. ).

Логарифмический потенциометр (логарифмический) используется для изменения громкости в усилителях, радиоприемниках и т. Д. Его логарифмическая кривая намеренно выбрана максимально приближенной к чувствительности человеческого уха. Амплитуда отклика у людей действительно логарифмическая. Это позволяет имитировать линейность при повороте потенциометра. Например, для потенциометра между 1 и 10 значение 9 будет иметь громкость вдвое меньше максимальной (10). Потенциометр противозабивного типа находится на обратной стороне бревна . Обычно его комбинируют с журналом , например, для управления балансом в стереосистеме (увеличение звука с одной стороны должно уменьшать его с другой).

Прямолинейные потенциометры часто используются в устройствах управления звуком, таких как эквалайзеры или микшеры . Их также можно найти в радиоприемниках для регулировки громкости или частоты приема.

Телевидение

На старых моделях телевизоров поворотные потенциометры можно использовать для регулировки контрастности , яркости или даже насыщенности . Другие устройства также имеют потенциометр вертикального удержания, который регулирует частоту синхронизации между принятым сигналом и скоростью нарастания. Производимые в настоящее время устройства в значительной степени контролируются пользователем с помощью дискретных элементов управления. Например, регулировку контрастности на экране компьютера можно выполнить с помощью двух кнопок (+ и -) в сокращенном диапазоне возможных значений (например, от 1 до 100).

Преобразователи

Потенциометры используются для преобразования смещения или вращения в сторону других физических величин (сопротивление / напряжение / ток). Этот принцип позволяет производить датчики. Такое устройство используется в гитарных педалях эффектов типа вау-вау  : съемная педаль соединена со стойкой , зубья которой вращают шестерню, установленную на потенциометре. Это позволяет вам контролировать интенсивность звукового эффекта. Потенциометр используется для измерения угла открытия дроссельной заслонки двигателя с искровым зажиганием с электроникой впрыска .

Компьютеры

В аналоговых компьютерах потенциометры используются для усиления или уменьшения промежуточных значений константами или для определения начальных значений для расчета. Потенциометр, активируемый моторизованным механизмом, может использоваться в качестве генератора функций .

Использование переменного сопротивления

Потенциометр мощности с резистивной полосой, образованной катушкой, обычно соединенной с реостатом.

Потенциометр используется как переменный резистор, чтобы иметь возможность изменять силу тока. Это устройство называется реостатом . Некоторые резисторы, предназначенные для этого применения, намотаны особым образом: сечение проводника на одном конце потенциометра больше.

Эквивалентная диаграмма

Эквивалентная диаграмма потенциометра

Эквивалентная схема переменного резистора

Для формулировок потенциометр значения P следует рассматривать как 2 резистора R ₁ и R ₂ , общей точкой которых является курсор. Эти 2 резистора имеют значение, зависящее от положения курсора.

Это положение определяется параметром α или значением от 0% (или 0) до 100% (или 1). Выберем α  = 0 для одного конца (A) пути и α = 1 для другого конца (B).

Тогда у нас есть:

р1знак равноα.п,р2знак равно(1-α).пи другиер1+р2знак равноп{\ Displaystyle R_ {1} = \ alpha .P, \, \, R_ {2} = (1- \ alpha) .P \ quad {\ text {и, следовательно,}} \ quad R_ {1} + R_ {2 } = P}

При использовании в качестве переменного резистора эквивалентная схема упрощается:

Тогда у нас есть:

рВBзнак равноα.п{\ Displaystyle R_ {AB} = \ альфа .P}

Типы потенциометров и их характеристика

В современной электронике принято использовать такие типы устройств:

• изделия с однополярным питанием;
• изделия двухполярным питанием;
• механические изделия;
• электронные изделия.

Потенциометры с однополярным питанием

Такие изделия оснащены специальными реостатными ключами. Все виды резисторов в этом случае необходимо использовать только пассивного типа. Двигающиеся контакты устройства обладают большой проводимостью электрического тока. Значение полосы пропускания электронного ключа напрямую зависит от частоты среза. Этот параметр обычно не превышает 2100 килогерц. Подобные характеристики потенциометров очень часто применяются для регулировки тембра.

Потенциометры с двухполярным питанием

Изделия с двухполярным питанием применяются только в вычислительных изделиях. Главной особенностью подобных устройств является большой уровень максимального сопротивления. Электронные ключи для такой аппаратуры необходимо использовать лишь реостатного типа. Внизу изделия находится несколько выводов для подсоединения к электрической схеме. Настройка устройства проводится на специальной мостовой аппаратуре. Значение разброса сопротивления не превышает двух процентов. Отрицательное электрическое напряжение устройства имеет значение не более 4 вольт.

Механические потенциометры

Механическим потенциометром называется изделие для регулирования электрического тока, которое оборудовано специальным поворотным контроллером. Внизу устройства находятся несколько выводов. Электронные ключи нужно использовать резистивного типа. А также в таких изделиях предусмотрена функция программной выборки. Максимальное значение сквозного сопротивления не превышает 4 Ом. Такие изделия не оснащены функцией калибровки. Отрицательное электрическое напряжение подобного устройства составляет около 4 вольт, а линейные искажения не превышают 92 децибела.

Мощные резисторы необходимо использовать только открытого типа. Механические потенциометры оптимально подходят для реверсивного управления. Многие изделия не поддерживают реостатный режим. Стоит заметить, что подобные устройства не применяются для регулирования коэффициента усиления. Максимальное положительное электрическое напряжение имеет значение около 2,5 вольта. Частота среза очень редко превышает 2500 килогерц. Значение полосы пропускания имеет прямую зависимость от характеристик электронного ключа. Такие изделия не принято использовать в вычислительных приборах.

Электронные потенциометры

Электронным потенциометром называется изделие, необходимое для регулирования электрического тока. Многие модели оборудованы несколькими электронными ключами. Мощные резисторы стоит применять лишь резистивного типа. Чтобы реверсивно управлять аппаратурой, можно использовать практически любую модель изделия. Эти устройства могут выдержать до 12 непрерывных циклов управления. Практически все модели обладают функцией программной выборки. Стоит заметить, что электронные изделия можно использовать для регулирования громкости. Значение линейных искажений подобных устройств не превышает 85 децибел.

Электронные изделия довольно часто применяются в вычислительной аппаратуре, потому что частота среза у них не более 3100 килогерц. Значение полосы пропускания электронного ключа составляет около 4 мк, но он во многом зависит от изготовителя. Многие модели таких потенциометров используются для качественной настройки различных фильтров. Стоит отметить, что это устройство не может осуществлять регулировку коэффициента усиления.

https://youtube.com/watch?v=oJzorId8i08

Что такое потенциометр?

Потенциометр —  регулируемый вручную переменный резистор с 3 выводами. Два его вывода подключены к обоим концам резистивного элемента, а третий вывод (движок) подключен к скользящему контакту, который перемещается по резистивному элементу. Положение движка определяет выходное напряжение потенциометра.

Потенциометр по сути своей функционирует в качестве переменного делителя напряжения. Резистивный элемент можно представить как два последовательно соединенных резистора, где положение движка определяет соотношение сопротивления первого резистора ко второму резистору.

Потенциометр также широко известен как переменный резистор. Наиболее распространенной формой является однооборотный переменный резистор.

При производстве потенциометра используются различные резистивные материалы: углерод, металлокерамика, проволока, электропроводный пластик, металлическая пленка.

Hantek 2000 — осциллограф 3 в 1

Портативный USB осциллограф, 2 канала, 40 МГц….

На принципиальных схемах потенциометр обозначается следующим образом:

а) характер изменения сопротивления:

линейные (обозначаются буквой A) – изменение сопротивления прямопропорционально углу поворота скользящего контакта;

логарифмические (обозначаются буквой B) – изменение сопротивления происходит с начала быстро, потом замедляется;

экспоненциальные (обозначаются буквой C) – изменение сопротивления происходит с начала медленно, потом ускоряется

Обратите внимание, иногда обозначение типа потенциометра (буквами A, B, C) может быть иным в зависимости от производителя потенциометра, поэтому вы должны проверять это по техническому описанию конкретного экземпляра.

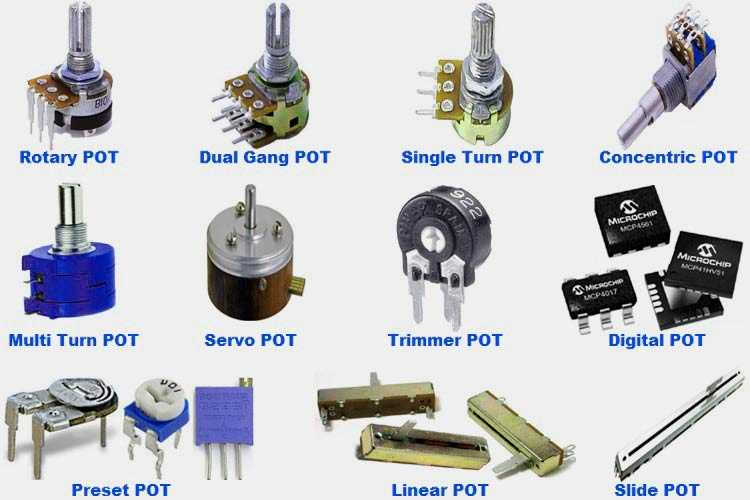

б) типа корпуса:

— монтажные (под пайку на плату);

— оборотные стационарные (размещаемые на корпусе );

Тип	Описание	Применение
Однооборотные	Вращение движка осуществляется на один оборот (примерно 270 градусов или 3/4 полного оборота)	Наиболее часто такие потенциометры используется в устройствах, где одного оборота вполне достаточно для осуществления регулировки.
Многооборотные	Движок резистора может совершать несколько оборотов (в основном 5, 10 или 20) для повышения точности. В них, как правило, резистивный элемент имеет спиральную или винтовую форму.	Они используется там, где требуется высокая точность и разрешение. Многооборотные потенциометры часто используются в качестве подстроечных резисторов на печатной плате.
Сдвоенные	Сочетает в себе два отдельных резистора на одном валу, что позволяет осуществлять параллельную регулировку двух каналов. Наиболее распространены потенциометры с линейным и логарифмическим сопротивлением.	Используется, например, в стерео регуляторах громкости аудио или других устройствах, где необходимо одновременно отрегулировать сразу два независимых канала.

— ползунковые (линейные);

Тип	Описание	Применение
Ползунковый потенциометр	Одинарный ползунковый линейный потенциометр предназначен в основном для аудио устройств. Высококачественные резисторы часто изготавливают из проводящего пластика.	Для одного канала
Двойной ползунковый потенциометр	Двойной потенциометр, так же как и сдвоенный оборотный потенциометр позволяет регулировать два независимых канала.	Часто используется для управления стерео в профессиональной аудиосистеме и других устройствах, где необходимо управлять двумя каналами одновременно.
Многооборотный ползунковый потенциометр	Имеет шпиндель, который переводит вращательное движение в поступательное линейное перемещение движка потенциометра по резистивному элементу.	Используется там, где требуется высокая точность и разрешение. Многооборотный ползунковый потенциометр используются в качестве подстроичника на печатной плате, но не так часто, как поворотный многооборотный.

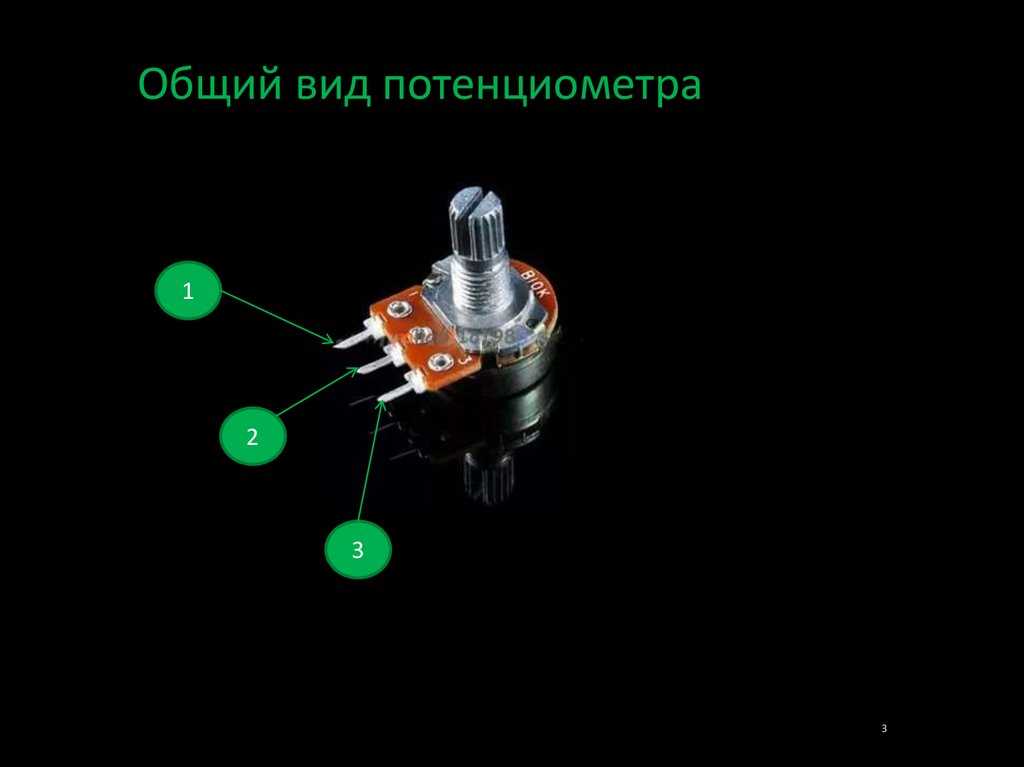

Конструкция потенциометра

Потенциометр чаще всего имеет 3 вывода: два вывода соединены друг с другом путем постоянного сопротивления, третий вывод имеет подвижной контакт, который перемещается по поверхности постоянного сопротивления.

Принцип действия потенциометра

Потенциометр работает как делитель напряжения, с той лишь разницей, что вращение ручки приводит к изменению положения контакта (2) и тем самым изменяется соотношение сопротивлений резисторов R1 и R2:

Непроволочные переменные резисторы

В непроволочных переменных резисторах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке 11 показан переменный резистор типа СП3-4 с подковообразным резистивным элементом.

Рис. 11 — Непроволочный переменный резистор

Отечественной промышленностью выпускались переменные резисторы типа СПО (рис. 12), у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Переменные резисторы типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

Рис. 12 — Переменный резистор типа СПО

Модификации

Точнее узнать, потенциометр, что это такое, поможет обзор некоторых моделей устройства. Для начала рассмотрим модификацию Skal. В этой серии особой популярностью пользуются модели под индексом 103, 105, 107.

Краткое описание устройств:

1. Skal 103 – прибор, созданный для корректировки сопротивления в цепи с переменным током. В этом устройстве фигурируют контакты исключительно подвижного вида. Имеется один ключ, пассивный резистор, размещенный возле выводов. Предусмотрена функция программной выборки, реостатный режим отсутствует. Маркировка корпуса – Р20, регулировка потенциометра происходит по уровням.
2. Модель 105 представляет собой автоматический прибор, применяющийся в системах с переменным током. Установлен резистор пассивного типа, ключ расположен возле выводов. Модификация оптимально подходит для вычислительных машин, поскольку имеет высокую частоту среза, параметр линейных искажений равен 56 дБ.
3. Вариант 107. Данное устройство обладает уровневой частотой 2400 кГц, резистивным ключом, пассивными резисторами, находящимися в нижнем отсеке корпуса. Его маркировка – РР21, полоса опускания по максимуму составляет 2,3 мк, имеется реостатный режим.

Недостатки термопары

Недостатков у термопары не так много, в особенности если сравнивать с ближайшими конкурентами (температурными датчиками других типов), но все же они есть, и было бы несправедливо о них умолчать.

Так, разность потенциала измеряется в милливольтах. Поэтому необходимо применять весьма чувствительные потенциометры. А если учесть, что не всегда приборы учета можно разместить в непосредственной близости от места сбора экспериментальных данных, то приходится применять некие усилители. Это доставляет ряд неудобств и приводит к лишним затратам при организации и подготовке производства.
