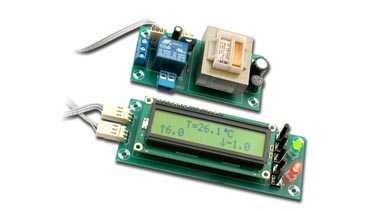

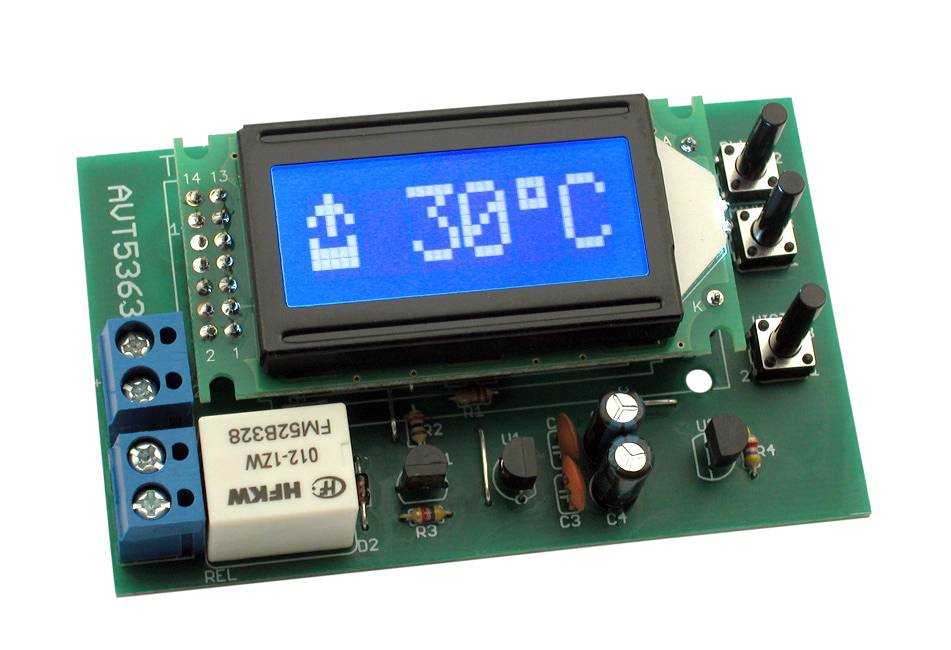

Универсальный регулируемый термостат с изменяемым гистерезисом

Порядок настройки

Перед включением следует изучить руководство по эксплуатации.

Для управления настройками схема W1209 предусматривает три кнопки:

Все предусмотренные функции и возможности настраиваются путем нажатия на перечисленные кнопки.

Согласно инструкции к W1209, для изменения настроек необходимо войти в режим программирования. Для этого нажимают и удерживают в течение 5 секунд кнопку «Set». Когда на экране высветится номер пункта настройки, кнопку можно отпустить. Для перемещения по меню настроек используют кнопки «+» и «-».

Всего инструкция термостата W1209 предусматривает от 6 до 8 позиций, в зависимости от текущей прошивки встроенного микроконтроллера:

Р0 – переключение контроля нагрева или охлаждения;

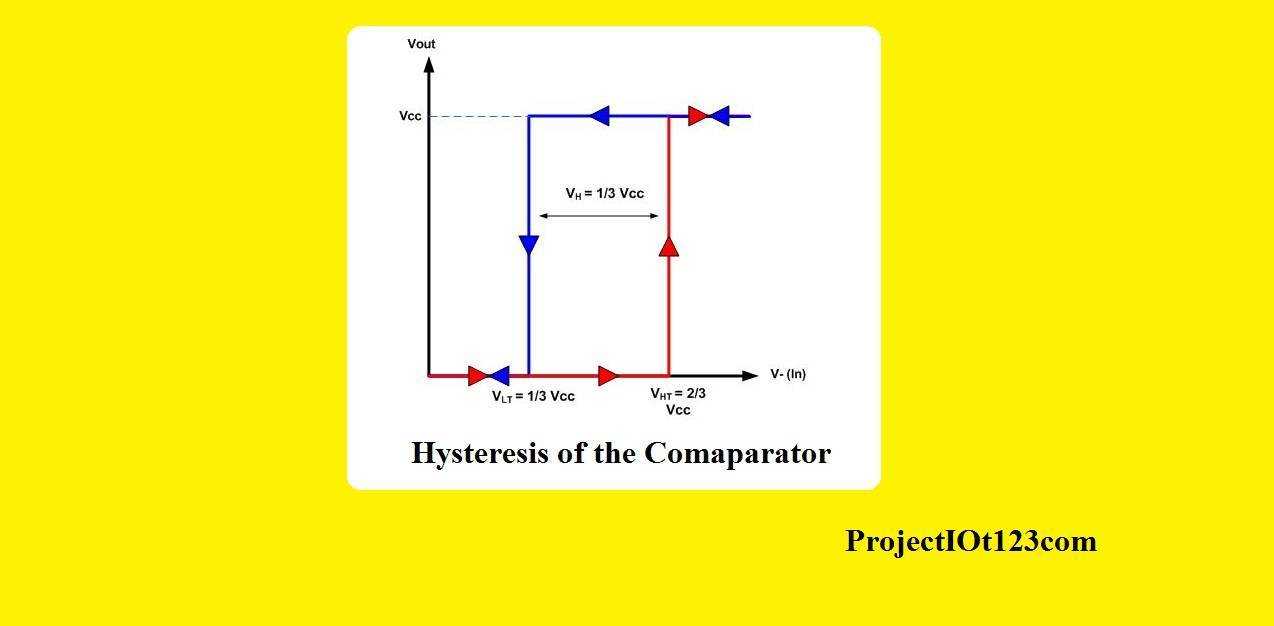

Р1 – регулировка диапазона гистерезиса;
Р2 – изменение максимального предела контроля температуры;
Р3 – изменение минимального предела контроля температуры;
Р4 – коррекция температурной погрешности измерений;
Р5 – программирование времени задержки включения;
Р6 – тревога (не используется в большинстве прошивок);
Р7 – принудительное выключение при достижении верхнего порога регулирования;
Р8 – сброс к заводским установкам (работает не на всех прошивках).

По умолчанию, при входе в режим программирования устанавливается первый пункт меню – Р0.

Войдя в нужный пункт, при помощи кнопок «+» или «-» устанавливают необходимое значение параметра. Для выхода из режима программирования необходимо нажать и удерживать в течение 5 секунд кнопку «Set». Выход в режим работы с записью установок также происходит по прошествии 10 секунд, если за это время не была нажата ни одна кнопка.

Инструкция термореле w1209 dc 12 в информирует, что данное устройство имеет сигнализацию неправильной работы, что отображается на индикаторе:

LLL – обрыв датчика температуры;
110 или HHH – короткое замыкание шлейфа датчика;
888 – неисправность датчика.

Кроме использования режима программирования, сброс к заводским настройкам можно произвести следующим образом:

Снять питание с регулятора;
Нажать одновременно кнопки «+» и «-»;
Включить питание.

Комплект поставки, внешний вид, установка

В комплекте поставки присутствует инструкция по эксплуатации, адаптеры для крепления к батарее и сам умный привод для радиатора. Он работает по протоколу Zigbee 3.0, для добавления в приложение подойдет любой шлюз из экосистемы Tuya Smart. С поддержкой соответствующего протокола конечно. Батареек в комплекте нет.

Что касается времени автономной работы – производитель заявляет до одного года при обычном использовании и до двух лет работы в режиме ожидания.

Габариты устройства составляют 85 мм в высоту и 53 мм в ширину. Точность измерения температуры – 0.5°C.

Привод работает довольно тихо, отойдя на метр, его уже не слышно. Хотя я встречал сообщения, что громкость может зависеть от партии.

Процесс установки выглядит следующим образом:

Согласно приведенным в инструкции фотографиям нужно определиться с типом применяемого для монтажа адаптера.
Далее необходимо установить адаптер на батарею. Если адаптер не требуется для установки привода для радиатора, то переходим к следующему шагу.
Снять нижнюю крышку с термостата и установить батарейки в соответствующий отсек. При установке не забываем соблюдать полярность. Надеваем обратно нижнюю крышку с креплением согласно инструкции (по насечке на корпусе).
При первом включении, пока будет мигать надпись F1, он уберет штифт и погасит экран. После этого его можно устанавливать на радиатор. Если нажать на домик, то начнет мигать F2 и штифт будет выдвинут обратно. Если вы уже включали его до этого, то перед установкой нужно обязательно убрать штифт. Для этого однократно нажимаем на домик, а потом нажимаем и держим в течение 3 секунд “+”. Убеждаемся, что штифт убран и устанавливаем умный терморегулятор MOES на радиатор.

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

Надёжность
Устойчивость к перепадам напряжения
Не подвластны сбоям электроники
Работают при отрицательных температурах
Можно эксплуатировать в условиях резких изменений температуры
Простое управление
Длительный срок службы

Наличие погрешности
Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

Автоматическое включение обогрева
Герметичность
Невысокая цена

Минусы этих приборов:

Низкая функциональность
Сложность добиться высокой точности регулирования

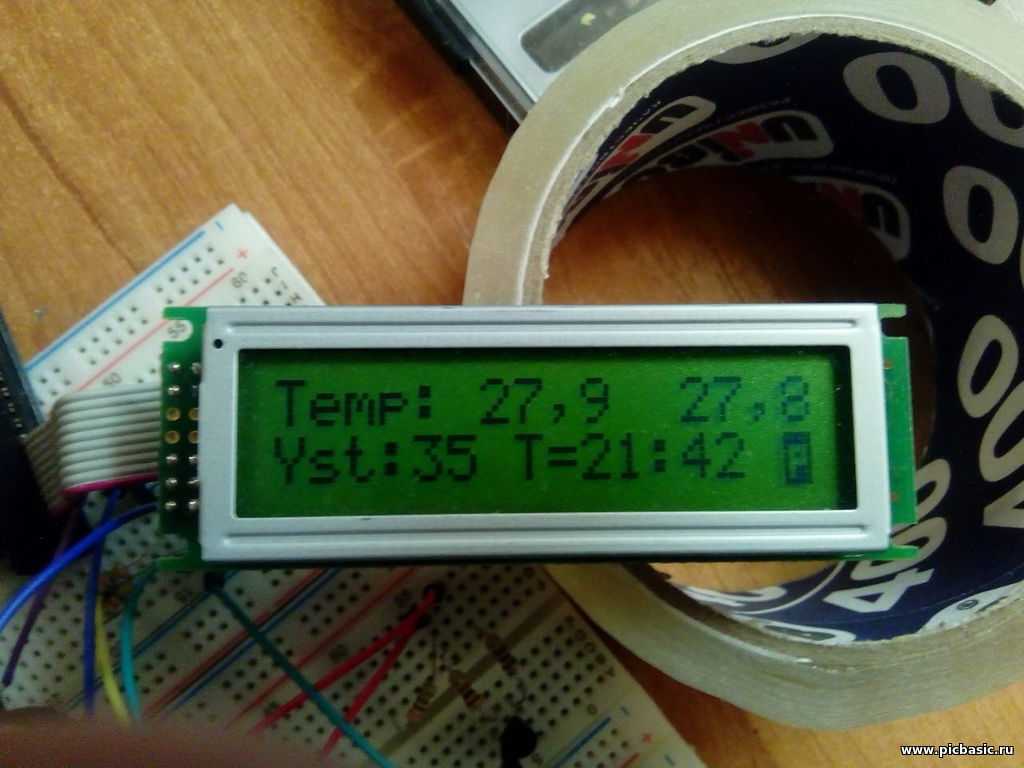

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Как настроить терморегулятор W1209 для инкубатора.The setting of the thermostat.

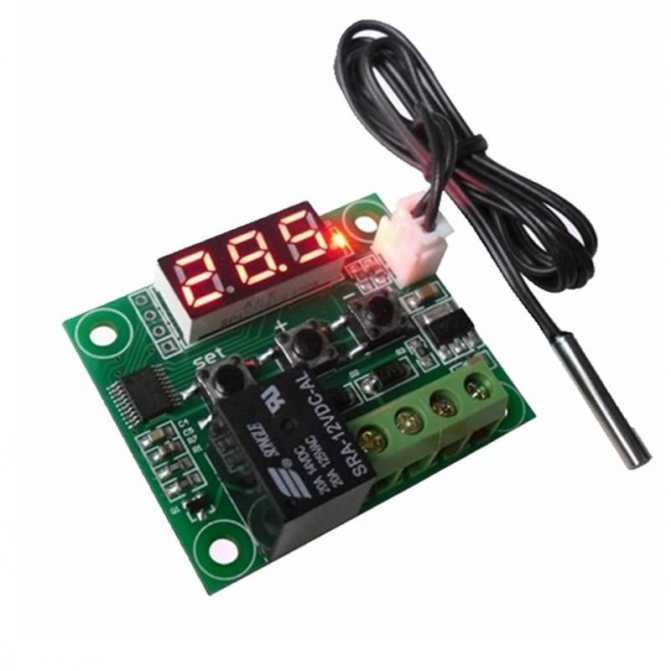

Из этой статьи вы узнаете, что представляет собой устройство W1209, как оно работает, как его подключать.

W1209 продается на китайских сайтах Али-Экспресс и Бангуд. Она является самой дешевой из всех предложенных аналогов в этой нише. Цена W1209 всего лишь 143 рубля.

Поставляется из Китая за 2-8 недель. Доставка бесплатная. Товар отгружается в течение 1 рабочего дня после получения оплаты. В комплекте с продуктом будет только плата, пакетик, микросхема и датчик.

Размер терморегулятора небольшой. Если его сравнивать со спичечным коробком, то он будет выглядеть даже меньше.

Самой заметной деталью изделия является цифровое табло, которое показывает температуру вплоть до одной десятой градуса. Также здесь есть три кнопки и слоты для подключения специальных проводов.

W1209 подключается очень просто. Даже обычный пользователь, который не имеет никакого представления об электричестве и принципах его работы, сможет это сделать самостоятельно и без всяких усилий. Чтобы подключить электронный термометр, необходимо найти специальное гнездо под правым шурупом, справа от дисплея.

Калибровка термореле W1209

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

Температура таяния снега – 0°С;
Температура кипения воды – 100°С.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Модернизация и доработка модуля термостата W1209 своими руками

На плате вход RESET (4 pin контроллера) выведен на контакты для программирования и контроллер иногда ложно сбрасывается от сильной искровой помехи (реле то установлено на плате).

Контакты программирования

Это устранил установкой конденсатора емкостью ~0,1мкФ на общий провод. SMD конденсатор просто припаял к пятачкам. Смотри фото.

Конденсатор установлен

Доработал плату. Хочу сразу предупредить, что есть шанс повредить модуль. Работы провёл своими руками на свой страх и риск. Для устранения монтажных проблем с платы были выпаял: разъем термодатчика, клеммы и реле. К сожалению модуль собран на станке, а это значит, что детали плотно установлены в отверстиях платы. С помощью отсоса удалить весь припой невозможно. При демонтаже реле к сожалению повредил дорожки платы (восстановил проводниками).

Демонтаж деталей W1209

Разъем датчика припаял с обратной стороны платы. Также с обратной стороны платы припаял клеммы. Смотри фото и видео.

Детали установлены и вынесены

К дорожкам клемм контактов реле припаял проводники от дорожек питания катушки реле. Реле подключил другое типа «С» с перекидными контактами. Катушку реле подключил к модулю двумя удлиняющими проводниками через клеммы.

Реле модуля W1209

В таком виде сверху платы не будет помех для встраивания модуля в устройство. Реле приобрёл в магазине по этой ссылке. Полезно проверить точность показаний, об этом читайте ниже.

Выбор комнатного термостата на Алиэкспресс из Китая

На торговой площадке AliExpress, на первый взгляд, предлагается много моделей комнатных термостатов для газового котла. Но, после внимательного изучения, понимаешь, что большинство моделей являются аналогами под разными торговыми марками.

Рассматривал два варианта: модель с кнопками управления на корпусе и с сенсорными кнопками на экране. Выбор сделал в пользу кнопок на корпусе. Кнопками придется пользоваться не часто. Так удобнее и дешевле.

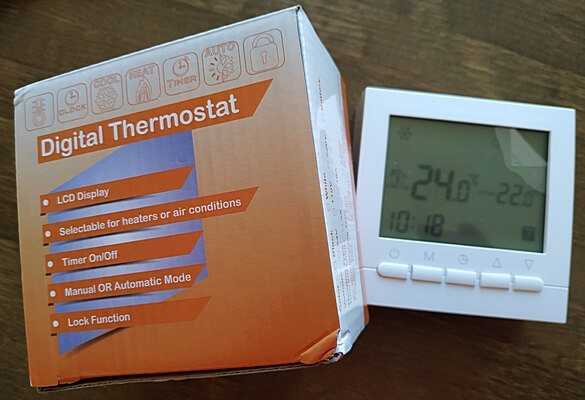

Комнатный термостат с Алиэкспресс из Китая, модель BGL02-5BB — электронный двухпозиционный программируемый регулятор, позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из шести разных временных интервалов.

Термостат, модель BGL02-5BB, поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 5 °С.

Величина гистерезиса может задаваться в настройках. Минимальная величина гистерезиса +/- 0,5 оС.

Корпус прибора сделан из качественного пластика с глянцевой поверхностью. Печатная плата выглядит аккуратно, сверху закрыта защитным прозрачным пластиком.

Посылка доставлена Китайской и Российской почтой через 18 дней с момента оплаты заказа.

Минусы, недостатки термостата с Алиэкспресс

Отсутствует функция контроля разряда батареи питания 1,5 В., АА 2 шт. Не обратил на это внимания при выборе прибора. Сам виноват. Хотя батарей хватает на более чем год работы. Меняю их перед началом отопительного сезона — нет проблемы.

При манипуляции с кнопками включается подсветка экрана. Если экран расположен выше уровня глаз, то изображение на экране становится плохо видимым. Размещайте прибор на стене как положено, на высоте 1,5 м. Если смотреть на подсвеченный экран сверху вниз, то все отлично видно.

В коробке с термостатом имеется один лист с инструкцией на английском языке. В инструкции нет каких-либо указаний на модель, марку термостата. Содержание инструкции в некоторых пунктах не соответствует модели термостата.

Жалобы на не соответствие инструкции модели прибора часто встречаются в отзывах покупателей на AliExpress.

Советы по подключению термостата к котлу

От правильного размещения датчика зависит результативность работы отопительной системы

Есть рекомендации по монтажу, которые важно соблюдать:

Нужно ставить термодатчик над полом на расстоянии 1,5 м.
Прикреплять девайс стоит к внутренней перегородке, так как наружные стенки дома холоднее.
Датчик не надо прятать, возле него должен свободным образом циркулировать воздух. Также запрещается устанавливать его в зоне появления сквозняков.
На термодатчик не должны попадать прямые лучи солнца, его нельзя ставить возле радиаторов или кондиционера.

Основная причина выхода оборудования из строя, это игнорирование правил.

Настройка отопления

Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:

Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и переводят систему на экономичный режим.
За батареями важно следить и не допускать их разряда, производя своевременную замену.
Котёл и регулятор подключают через стабилизатор напряжения.

В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства. Можно выбрать одну из них, или настроить прибор индивидуально.

С помощью регулятора контролируется:

Температура воздуха.
Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.

Плюсы использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру теплоносителя в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью насосного оборудования, а значит, расходуется лишняя электроэнергия.

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, термостат для котла отопления поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Использование термостата дает и другие преимущества:

устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
решает проблемы тактования газового котла – частого включения и выключения;
облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Какой терморегулятор лучше выбрать?

К подбору регулятора нужно подходить ответственно, ведь от него зависит уровень комфортности в доме, а также экономия электричества и денег.

Как выбрать терморегулятор для теплого пола

При подборе терморегулятора нужно учитывать:

Тип устройства — механический, электронный или программируемый. Здесь, при выборе следует отталкиваться от своих предпочтений, характеристик пола и помещения, и финансовых возможностей.
Вид датчика — выносной или встроенный. Какой датчик лучше — сказать сложно, подбирать его следует с учётом вида тёплого пола и модели терморегулятора.
Мощность — она должна превышать мощность отопительной системы на 20%, это продлит срок работы прибора.
Способ монтажа — накладной или встроенный.
Дизайн — на ваш выбор.

Чтобы выбрать терморегулятор для тёплого пола с точки зрения экономичности необходимо учитывать целесообразность покупки дорогой модели, с разнообразными функциями. Для маленьких помещений рекомендовано выбирать приборы механические или электронные с минимумом опций.

В сравнении с программируемыми видами, их оснащённость минимальная, но для настройки комфортной температуры в такой комнате этого достаточно. При обустройстве обогрева в большом доме, экономичней будет прибор с программным управлением, с ним легко разработать гибкий режим работы — возможна экономия до 65 % электрической энергии.

Кроме того, при выборе модели надо учитывать тип электросети. Если устройство нужно для водяного пола, то достаточным будет прибор до 3-х Ампер. При монтаже электрообогрева — 16 Амп.

Принцип программирования терморегулятора для тёплого пола

У любого терморегулятора, даже программируемого, есть ручной режим. То есть выставляется комфортная температура и терморегулятор её поддерживает: отключаясь при достижении заданной температуры и включаясь при остывании. Температуру терморегулятор определяет двумя способами:

от воздушного датчика, установленного в собственном корпусе;
от выносного датчика, установленного в тёплый пол, обычно, уложенного в гофру как можно ближе к нагревательному элементу.

Задача энергосбережения решается с помощью выставления временных интервалов работы регулятора. Зачем зря греть пол, если никого нет дома? На индикаторах ручной режим обозначен символом руки, а автоматический или программированный – стилизованными часами. В большинстве случаев идея программы одинаковая, отличия лишь в способе перевода данной игрушки в режим программирования.

Первое, что сбивает с толку ответственного покупателя – разночтения в описаниях технических параметров. Например, на один и тот же регулятор есть два описания: «6 программируемых временных отрезков» или «функция программирования 7 дней для энергосбережения». Что к чему? Догадаться невозможно.

Основная задача программирования – определение времени включения и выключения терморегулятора. Поначалу, кажется, что временных отрезков очень много и можно запутаться. Но представление о программировании во временных отрезках у всех производителей примерно одинаковое. Разработчики разделяют три недельных программы:

Будни с понедельника по пятницу + два выходных – суббота и воскресенье;
Рабочая неделя с понедельника по субботу + выходной – воскресенье;
Одинаковый режим на всю неделю.

То есть в будни, когда нормальные люди на работе, терморегулятор включается в работу три раза в день: утром, днём и вечером. В выходные же он работает одним временным отрезком. Начало и конец этих временных отрезков и предстоит запрограммировать пользователю.

События, когда следует включать или выключать тёплый пол, обозначены вот такими стилизованными значками: солнце встало, ушёл на работу, пришёл на обед, опять пошёл на работу, вечером пришёл домой, взошла луна – всем спать.

При покупке терморегулятора, есть программа по умолчанию. Если вас устроит время включения и пятидневная рабочая неделя, то остаётся только откорректировать комфортную температуру.

Заводские установки температуры и временных интервалов

отрезок времени	символ	время	температура
ПН-ПТ	1	6:00	20
2	8:00	15
3	11:30	15
4	12:30	15
5	18:00	22
6	22:00	15
СБ-ВС	1	8:00	22
2	23:00	15

Практика использования терморегулятора электрического тёплого пола

Наш человек начинает читать инструкцию только в том случае, если сам не смог догадаться. Именно так было и в нашем случае: с ручным режимом всё и так понятно, в автоматическом удалось только откорректировать температуру. И казалось, что так и должно быть, ведь «они там» всё и так хорошо придумали. Наверное, программирование заключается именно в установке температуры, а режим дня уже не поменять. Но на практике это далеко не так.

Поначалу использовался только ручной режим – «сам включу, сам выключу, когда будет надо». Однако, забота заранее включить и вовремя выключить привела к противоположному результату. Утром, ступая на холодную плитку произносилось легендарное «чёрт побери!», потом тёплый пол нагревался, перед уходом на работу обязательно выключался в целях экономии. Вечером картина повторялась. Через несколько недель, когда уже все мысли перед сном были «заточены» на тёплый пол, в самый ответственный момент его забывали отключать на ночь. Утром звучало традиционное «чёрт побери!», пол выключался, а вечером история повторялась.

В итоге пришлось взять инструкцию и освоить это несложный прибор. Перво-наперво установить текущее время и определиться с недельным циклом работы. И уже потом сместить включения-выключения в удобное для нашей семьи время.

Как показала практика, циклы по умолчанию подходят только тем, у кого есть дети, возвращающиеся, например, из школы. Но когда вся семья работает, во время обеда тёплый пол не нужен. Но и этот подводный камень можно легко обойти. Нужно сместить время обеда на ужин, а «третье включение» на промежуток времени перед сном. При такой компоновке стало действительно очень удобно.

Пошаговая инструкция установки

Чтобы терморегулятор работал и точно определял температуру, не достаточно правильно его выбрать, важно также грамотно установить устройство. Монтаж обычно не вызывает проблем, однако мы решили наглядно рассказать об этом

Несмотря на то, какой регулятор вы решили поставить, начинать следует с выбора места для него. Оно должно быть удобное для пользования. Нужно рассчитать так, чтобы приспособление располагалось недалеко от розеток и двери, высота от пола 1,5 метра. Нельзя монтировать его около окна.

Обычно в комплект к терморегулятору входит инструкция, с которой надо ознакомиться.

Последовательность действий:

перед началом работы обесточивается место установки;
провода от тёплого пола должны быть уже подведены к подрозетнику;

после устанавливается датчик — он помещается в гофру, один конец выводится в подрозетник, а второй располагается между нагревателями (кабелем или пластинами инфракрасного плёночного пола);
снимается изоляция с проводов пола — на 6 см;
соединяются экраны кабеля с жёлто-зелёным проводом, затем всё помещается в подрозетник;
снимается верхняя панель терморегулятора — нужно прямую отвёртку вставить в паз снизу, надавив отщёлкнится крышка;

подсоединяются провода пола к нужным клеммам регулятора согласно схеме;

провода аккуратно загибаются, прибор вставляется в подрозетник;
устанавливается рамка и крепится верхняя панель.

Терморегулятор тёплого пола подключён, остаётся проверять его работу.

Краткий обзор модуля

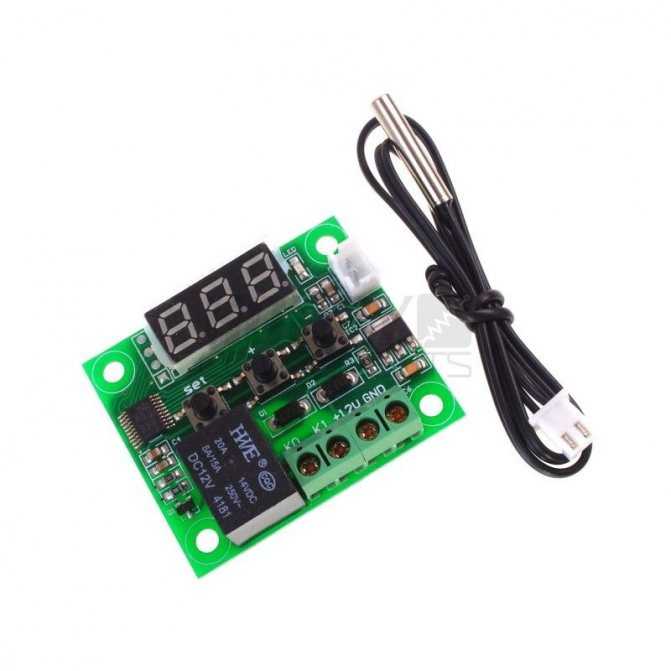

Терморегулятор W1209 – программируемое реле контроля температуры. Входящий в комплект поставки датчик работоспособен в диапазоне температур от -50°C до +110°C. Регулятор предназначен для работы с нагревательным и охладительным оборудованием мощностью до 1 кВА.

Технические характеристики термостата w1209:

Диапазон контролируемой температуры – -50°C – +110°C;
Точность измерения в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1°С;
Точность управления в диапазоне от 9.9°С до 99,9°С – 0,1°С, сверх диапазона – 1 °С;
Установка гистерезиса – от 0,1°С до 30°С;
Ток управления (нагрузка) = 14В – 20А, ≈220В – 10А;
Напряжение питания – 12В;
Ток потребления – 22-72 мА;
Габаритные размеры – 48х40х14 мм;
Вес – 20 г.;
Допустимая температура работы – -10°C – +60°C.

Обратите внимание! Некоторые продавцы позиционируют данное устройство с наименованием xh w1209. Все устройства данного типа абсолютно идентичны

Автономная работа умного терморегулятора для радиатора. Инструкция по настройке термоголовки Moes

Как и было сказано ранее – данная Zigbee термоголовка для радиатора может настраиваться как через приложение, так и с помощью сенсорных кнопок, расположенных на устройстве. Сначала рассмотрим второй вариант.

Выбор режима работы. Осуществляется путем нажатия на значок домика. Доступны следующие варианты:

1. 1. Ручной режим (иконка руки). В данном режиме задается значение температуры, которое необходимо поддерживать. Когда активна иконка с домиком (левее температуры) – показывается текущая температура в комнате. При нажатии на “+” или “-” загорается иконка “set” и мы задаем требуемую для поддержания температуру. Задание производится с шагом 0.5°C.
  2. Режим работы по расписанию (иконка часов). В данном режиме можно задать расписание работы на целую неделю. Данный процесс будет рассмотрен чуть позже.
  3. Режим “Отпуск”. При выборе данного пункта Zigbee термоголовка Moes будет поддерживать температуру 15°C в течение заданного количества дней (процесс задания будет рассмотрен далее), после чего перейдет в режим работы по расписанию.

Настройка времени и дня недели, задание параметров для режима работы по расписанию.

1. 1. Зажимаем кнопку домика на 3 секунды. Далее задается текущее время и день недели. Сначала часы, потом нажимаем домик и переходим к настройкам минут, далее день недели (зеленая цифра сверху). Далее необходимо задать количество дней отпуска (используется при работе в режиме “отпуск”).
  2. Следующий пункт (горят цифры 1 – 5) – настройка температурных режимов для первых пяти дней (понедельник – пятница). Она состоит из 4 временных интервалов с заданием требуемой температуры для каждого из них. Пример интервалов приведен в инструкции к термоголовке Moes. Например, первый можно сделать с 6 до 8 часов, второй – с 8 до 18 часов, третий – с 18 до 23 и четвертый – с 23 до 6. Для каждого интервала задаем часы, потом нажимаем домик и задаем минуты, далее – поддерживаемую температуру. Следующее нажатие домика – следующий временной интервал. Когда все они будут заданы, загорится зеленая цифра 6 (суббота) и нужно будет аналогично задать необходимые значения для нее. И еще раз пройти все пункты для воскресенья.

Для того, чтобы заблокировать кнопки управления одновременно нажмите и удерживайте в течение 3 секунд кнопки “+” и “-”.
Нажатие и удержание в течение трех секунд плюса переведет термоголовку в режим обогрева (штифт полностью уберется) на заданное в расширенных настройках время (по умолчанию – 300 секунд).
Для перехода в расширенные настройки необходимо на 3 секунды одновременно зажать минус и домик. При этом загорится A1 и через несколько секунд появится цифровое значение. Если после загорания А1 нажать еще раз домик, то выберется пункт А2, А3, А4 и т д. Ниже я постарался их перевести (если увидите неточности, то просьба сообщить в комментариях):

Описание изменяемого параметра	Возможные значения	По умолчанию
А1. Калибровка датчика температуры. Учитывая, что терморегулятор будет установлен рядом с радиатором, данная настройка позволит привести значения температуры ближе к реальным.	-9°C – +9°C	-2°C
А2. Включение режима открытого окна (детектируется резкое падение температуры). Когда температура в комнате от 5 до N градусов, каждые 5 минут проверяется ее значение. При падении более чем на 3 градуса устройство решает, что окно открыто.	00: выключен 01: включен	00
А3. Задание “N” для формулы выше.	5 – 25°C	5
А4. Задание времени закрытия вентиля при открытом окне (в минутах).	5 – 60	15
А5. Минимально возможный для установки режим температуры.	5 – 15°C	5
А6. Максимально возможный для установки режим температуры.	15 – 35°C	35
А7. Время, в течение которого термоголовка будет находиться в режиме принудительного обогрева (описывал данную функцию в четвертом пункте).	100 – 900 секунд	300 (на экране отображается 30)
А8. Режим, в котором находится термоголовка.	On – убран штифт, Off – выдвинут штифт	–
А9. Гистерезис.	0.5 – 5°C	1
АА. Режим сохранения энергии.	00: выключен 01: включен	00
АВ. Температура работы режима сохранения энергии.	5 – 35°C	20
АС. Защита от низкой температуры.	0 – 10°C	5
AD. Яркость экрана в режиме ожидания.	0 – 9
AE. Сброс на заводские установки.	00 – не сбрасывать 01 – сбросить	–
AF. Номер версии.	–	U1

Вот собственно и почти все настройки устройства. Такая небольшая инструкция для термоголовки Moes получилась.

Принцип работы газового котла и комнатного термостата

Для лучшего понимания принципа действия комнатных терморегуляторов сначала поясним алгоритм работы водогрейного котла в базовой комплектации:

Пользователь разжигает отопитель, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Без внешнего термодатчика отопитель «не видит» температуру воздуха в помещениях и тупо греет воду до указанного предела. Результат: в переходной осенне-весенний период наблюдается так называемое тактование — частый старт/стоп горелки (1 раз в 2—3 минуты), сокращающее ресурс агрегата в целом.

Теперь о главном. Выносной терморегулятор продлевает интервалы между включением/выключением газового котла, поскольку ориентируется на температуру воздуха, который остывает медленнее. Прибор включается в разрыв цепи электропитания газового клапана (на ТТ-котлах – турбины) и встроенного насоса.

Установка автоматического терморегулятора позволяет убить сразу трех зайцев:

снизить потребление энергоносителей;
сделать управление котлом более удобным;
продлить срок службы источника тепла.

Когда комната прогревается до указанной температуры, термостат разрывает цепь, горелка и встроенный насос теплогенератора останавливаются. Запуск агрегата происходит после охлаждения воздуха на 1—2 градуса, что увеличивает длительность интервала между отключением и розжигом до 15—20 мин.

Отметим 2 значимых нюанса:

При использовании комнатного регулятора штатная функция старт / стоп по температуре воды в котловой рубашке продолжает действовать. Когда теплоноситель в котле нагреется до установленного предела, газогорелочное устройство отключится.
Если горелка гасится по команде внутреннего термодатчика, штатный циркуляционный насос продолжает работать. Когда срабатывает выносной термостат, останавливаются оба устройства – горелка и насосный агрегат.

Вот почему важно правильно настроить связку котел — внешний термостат

Что такое гистерезис температуры?

При выборе дизайна дома большинство людей обращают внимание не только на его архитектуру, но и на возможные затраты на его содержание. Несомненно, наиболее важным фактором в этом отношении является отопление, потому что в нашем климате отопительный сезон часто длится более полугода

На эти затраты в значительной степени влияют объем здания и технология его строительства — определенно, выбрав энергоэффективный дом, вы можете ограничить потери тепла, что приведет к более низким счетам.
Затраты на отопление дома также зависят от правильного выбора системы отопления, а затем и от ее правильной эксплуатации. Помогают в этом современные контроллеры, используемые для определения рабочих параметров котла отопления. Одним из таких параметров, влияющих на потребление энергии (но и тепловой комфорт), является гистерезис.

С помощью гистерезиса можно регулировать работу нагревательного устройства в соответствии с потребностями, т.е. предотвратить его слишком частое включение, что приводит к более высокому потреблению энергии, или слишком редкое включение, что, в свою очередь, отрицательно сказывается на эффективности установки.

Что означает гистерезис котла центрального отопления?

По определению, описанному выше, гистерезис котла ЦО — это не что иное, как разница между заданной температурой и температурой возврата в режим работы устройства.
Предположим, вы установили заданную температуру котла на 55 o C, а гистерезис на 3 o C.

При достижении температуры 55 o C котел автоматически перейдет в поддерживающий режим. Устройство запустится только тогда, когда фактическая температура упадет до 52 o C, то есть на 3 o C, потому что именно так определялся гистерезис.

Что означает гистерезис ГВС?

Таким же образом можно объяснить, что такое гистерезис ГВС, т.е. котла, который нагревает техническую воду. В этом случае устройство также включится только тогда, когда датчик покажет, что температура упала с заданного значения на определенное значение. Если гистерезис установлен на 5 o C, а заданная температура составляет 55 o C, насос ГВС будет запущен, когда фактическая температура воды упадет до 50 o C.

В этом случае гистерезис может быть немного больше. В свою очередь, при настройке датчика указывается меньшее значение этого параметра — иначе вода будет слишком остывать и потребует гораздо более продолжительной работы прибора.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.
