Виды макетных плат
Далее мы рассмотрим все виды макетных плат.
Толстый картон
В прежние времена, когда с доступностью некоторых видов товаров были проблемы, умельцами использовался толстый картон как один из самых простых, недорогих и быстрых способов для проверки схемы. Достаточно было проделать отверстия в куске картона под конкретные радиоэлементы и установить. Далее припаять выводы деталей друг к другу либо при помощи провода согласно схеме.
Такой вид макета, помимо его простоты, имеет массу недостатков: высокая вероятность замыкания, риски неправильного соединения элементов, возможность прожечь картон. Да и с точки зрения эстетики такой макет явно не лидер.
Самодельные макетные платы
Макетную плату из фольгированного текстолита можно изготовить самостоятельно. Для этого используется режущий инструмент – как правило резец. С его помощью на отрезке текстолита подходящего размера прорезаются канавки, образуя тем самым небольшие квадратики на фольгированной стороне. После чего она покрывается припоем.
Ряд контактов при необходимости можно соединить между собой припоем благодаря небольшому расстоянию между ними и создать дорожку. В результате образуется надёжный проводник, который не выглядит при этом убого. В случае успешной проверки устройства на работоспособность прототип можно оставить в исходном виде и использовать как готовое устройство.
Одноразовые макетные платы
На сегодняшний день в продаже имеется целый ряд разнообразных макетных плат: любых форм, размеров и цветов. Одно- и двухсторонние.
Шаг между отверстиями подобран таким образом, чтобы в них без проблем размещались радиодетали и микросхемы различных форм-факторов. Это придаёт удобство и упрощает сборку для проверки устройства. Стоимость подобных макетных плат, как правило, невысока.
При обилии преимуществ у такого рода макетных плат имеется существенный недостаток: при повторном использовании оловянные пятачки могут сорваться с платы, что приводит к её непригодности.
Беспаечные макетные платы
Следующим поколением макетных плат можно назвать беспаечные (контактные, зажимные, цанговые) макетные платы.
Они ещё проще в обращении, надёжнее и долговечнее предыдущих. Соответственно, и цена на них отличается в большую сторону.
Беспаечные макетные платы отличаются простотой и удобством установки деталей, а также соединением нескольких плат между собой. Существуют ограничения по диаметру контактов радиодеталей и проводов от 0,4 мм до 0,7 мм. С помощью мультиметра можно определить ряды дорожек, расположенных на одном проводнике. На случай создания прототипа с большим количеством узлов, предусмотрена возможность соединения нескольких макетных плат между собой с помощью специальных креплений на торцах.
При создании разветвлённой схемы с высокочастотными узлами, существует риск возникновения помех и наводок по причине паразитных параметров радиодеталей. Для уменьшения негативных последствий, т. к. «масса» (общий провод) подсоединяется к пластине из металла на обратной стороне макетной платы. Обычно общим проводом служит минус, либо он имеет название GND (ground — от англ. земля). Металлическая пластина может идти в комплекте с макетной платой как в закреплённом, так и в незакреплённом варианте, что потребует её установки при необходимости.
Для соединения радиодеталей на данной макетной плате, а также для соединения нескольких макетных плат между собой используются специальные соединительные провода – джамперы (jump — от англ. прыгать). Купить джамперы.
Для установки джампера требуется подогнать его по длине, зачистить от изоляции, подогнуть под 90° и вставить в отверстия.
Рассмотрим пример создания элементарной схемы: включение LED светодиода посредством кнопки на макетной плате.
На лабораторном блоке питания установить напряжение 5 вольт, подключить клеммы и нажать на кнопку. При нажатии светодиод загорается, что говорит о работоспособности прототипа.
Подготовка и экранирование
Для того чтобы работать с макетной платой, особенно, если она предназначена для монтажа без пайки, сначала необходимо произвести подготовительные работы. Это тем более актуально, если плата не использовалась длительное время.
Подготовка включает в себя очистку макетной платы от пыли. Для этого можно воспользоваться мягкой кистью, а для очистки отверстий можно использовать пылесос или баллончик со сжатым воздухом.
Следующим этапом необходимо прозвонить мультиметром токопроводящие дорожки, чтобы избежать лишних трат времени на поиск возможной потери контакта при монтаже схемы.
При отладке устройств, они могут работать некорректно из-за различных помех и наведенных токов, возникающих при работе схемы. Для устранения этого явления необходимо применить экранирование макетной платы.
Для этого используют металлическую пластину, прикрепленную снизу и соединенную пайкой с общей шиной, которая впоследствии станет отрицательной.
Для успешного использования макетной платы под пайку и осуществления быстрой отладки целесообразно приобретать несколько макеток разных размеров.
Во-первых, это позволит собирать сложные схемы отдельными блоками, отлаживая каждый, и позже соединять в одно устройство. Во-вторых, так можно собрать дополнительные устройства, которые могут понадобиться для контроля работы основной схемы.
Приобретать макетную плату лучше с комплектом соединительных проводов. Их еще называют «джамперами».
Но в некоторых случаях можно сэкономить значительную сумму, если купить плату для беспаечного монтажа, неукомплектованную соединителями. Их в этом случае можно изготовить самостоятельно из подходящего провода.
Идеально подойдет кабель КСВВ 4-0,5, используемый при устройстве систем пожарной сигнализации. Этот кабель имеет 4 изолированных жилы из тонкого медного провода диаметром 0,5 мм. Одного метра кабеля будет достаточно, чтобы получить много соединительных перемычек.
При монтаже всегда нужно надежно подключать все выводы полупроводников и микросхем. Даже, если какие-либо выводы не используются, их необходимо подключить к общей шине, чтобы избежать возникновения наведенных токов.
При использовании макетных плат можно применять только слаботочные детали, работающие от напряжения не более 12 В. Подключать к макетной плате переменный ток напряжением 220 В от бытовой электросети запрещено.
Правильное использование макетной платы для монтажа без пайки существенно упростит сборку всей схемы и снизит затраты на изготовление устройства, в котором такая схема будет использоваться.
Основные виды макетных плат для Arduino
Макетные платы различаются по количеству выводов, расположенных на панели, числом шин и конфигурацией. Бывают платы, в которых контактные соединения выполняются посредством пайки, однако работать с ними сложнее, чем с беспаечными устройствами и мы их рассмотрим в другой статье.
Большая макетная плата
Цветные макетные платы
Макетная плата с клеймами
В зависимости от характеристик наиболее распространены такие виды:
- Для сборки больших микросхем в основном используются беспаечные платы на 830 или 400 отверстий. Для соединения нескольких компонентов и подвода проводов к необходимым точкам – на 8, 10, 16 отверстий;
- С наличием пазов для сцепления плат, которые позволяют реализовывать достаточно большие проекты;
- С наличием самоклейки на основании для надежного закрепления на устройстве;
- С нанесенными на плату обозначениями для подключения устройств.
В зависимости о стоимости и производителя в комплектацию могут входить и дополнительные аксессуары – провода-джамперы, разнообразные разъемы. Но главным критерием качества всегда остается количество контактных разъемов и их технические характеристики.
Беспаечная макетная плата
Устройство макетной платы такого типа простое. Ее основой является пластиковый корпус с большим количеством отверстий на верхней плоскости. В отверстиях расположены контактные разъемы для установки деталей. Разъемы допускают установку контактов и проводов диаметром до 0,7 мм, расстояние между ними – стандартное 2,54 мм, что позволяет устанавливать транзисторы и микросхемы в DIP-корпусах.
Разъемы соединены друг с другом особым образом – в вертикальные строки по 5 штук, также на многих платах есть выделенные шины питания – в них разъемы соединены на всю длину платы (по горизонтали), и обозначены синей (-) и красной (+) чертами. Физически разъемы и шины выполнены в виде металлических контактов, вставленных с обратной стороны платы, и закрытых защитной наклейкой.
Существуют беспаечные макетные платы разных размеров – от 105 до 2500 и более контактных точек. Для удобства на плате может быть нанесена координатная сетка. Многие платы устроены по типу конструктора – несколько штук могут собираться в одну большую плату, что позволяет прототипировать конструкции модулями.
Электрическая цепь
Предположим у нас есть один резистор, один светодиод и батарея «крона». Соединим их в цепь с помощью макетной платы.
Сначала ставим светодиод.

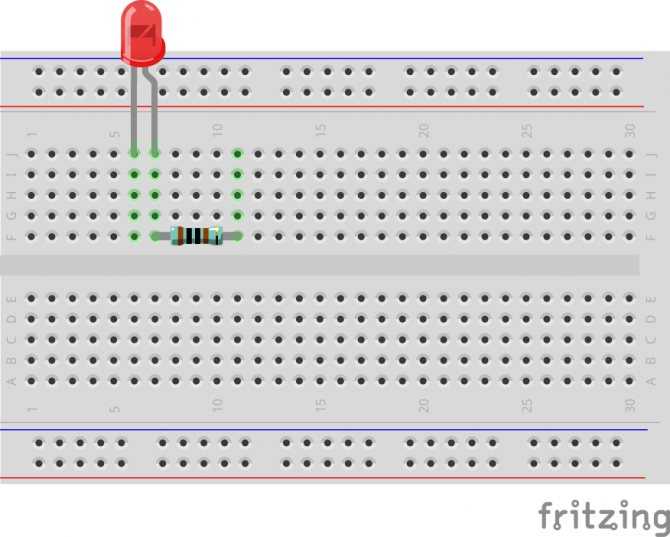

Затем ставим резистор таким образом, чтобы одна из его ног был под, либо над анодом светодиода (анод — это положительный вывод, он длиннее, чем катод). Используем резистор номиналом 1 кОм.

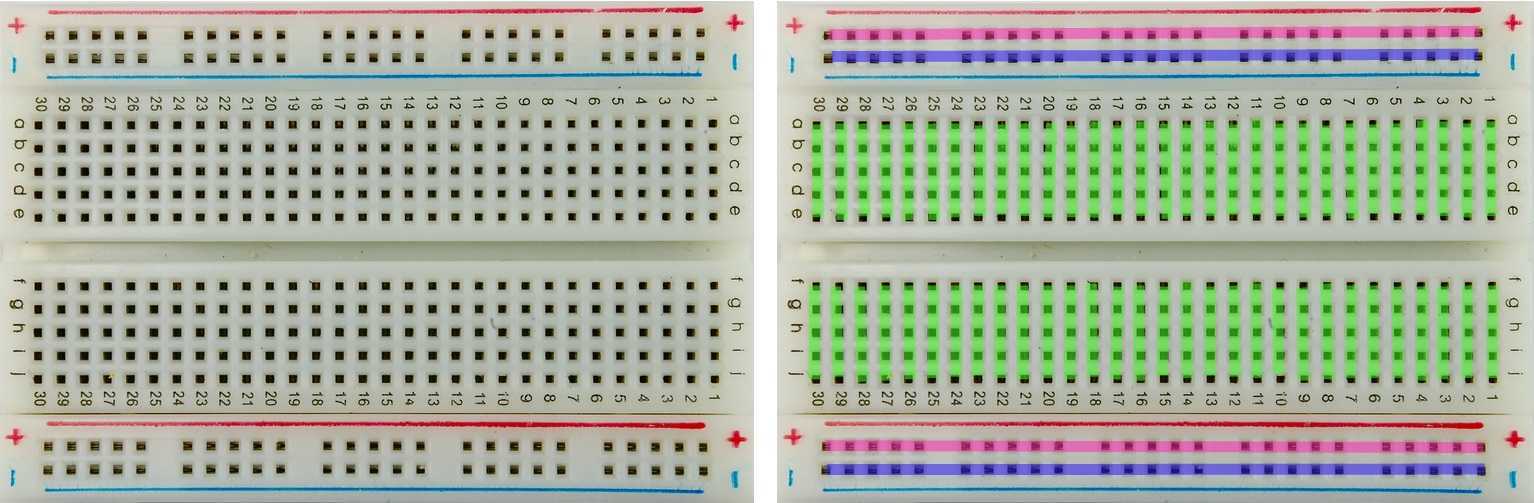

Зеленым цветом подсвечиваются скрытые проводники.
Теперь соединяем всё с батареей. Положительный контакт батареи подключаем ко второй ноге резистора, а отрицательный — к катоду светодиода (короткая нога).
Цепь замыкается и светодиод мгновенно вспыхивает!
Простая электросхема с использованием беспаечной монтажной платы
Основы работы с беспаечной монтажной платой мы рассмотрели. Давайте рассмотрим пример простой электрической цепи, в которой будем использовать breadboard.
Ниже приведен список узлов, которые понадобятся для нашей цепи. Если у вас нет именно этих деталей, можете заменить их на аналогичные. Не забывайте: одну и ту же электрическую цепь можно собрать, используя разные компоненты.
- Breadboard
- Регулятор/стабилизатор напряжения
- Блок питания
- Светодиоды
- Резисторы на 330 Ом 1/6 Вт
- Коннекторы
- Тактовые кнопки (квадрат 12 мм)
Собираем электрическую цепь
Фотография собранной электрической цепи с использованием беспаечной монтажной платы приведена ниже. В проекте используются две кнопки, резисторы и светодиоды
Обратите внимание, что две аналогичные цепи собраны по разному
Красная плата слева — стабилизатор напряжения, который обеспечивает питание 5 В на рельсах макетки.
Схема собирается следующим образом:
- К позитивной ноге (аноду) светодиода подключается питание 5 В от соответствующей рельсы breadboard «а.
- Отрицательная нога (катод) светодиода, подключена к резистору 330 Ом.
- Резистор подключен к тактовой кнопке.
- Когда кнопка нажата, цепь замыкается с землей и светодиод зажигается.
При прототипировании важно разбираться в электрических схемах. Давайте кратко рассмотрим электрическую схему нашей небольшой электрической цепи
Электрическая схема — это схематическое изображение, в котором используются универсальные обозначения для отдельных электрических компонентов и отображается последовательность их подключения. Подобные элекрические схемы можно получить, используя программу Fritzing .
Электрическая схема нашего проекта показана на рисунке ниже. Питание 5 В изображено стрелкой в верхней части схемы. 5 В подключается к светодиоду (треугольник и горизонтальная линия со стрелками). После этого светодиод подключается к резистору (R1). После этого установлена кнопка (S1), которая замыкает цепь. И в конце цепи — земля (Gnd — горизонтальная линия снизу).
Наверняка возникает вопрос: а зачем нам электрические схемы, если можно просто создать принципиальную схему подключения с использованием того же Fritzing? Например, как на подобном рисунке:
Как уже упоминалось выше, собрать одну и ту же схему можно по-разному, а вот электрическая принципиальная схема останется одинаковой. То есть, практическая имплементация может отличаться, что дает вам пространство для фантазии и более общее понимание процессов, которые происходят в вашем проекте.
В этом видео уроке рассказывается о том, что такое беспаечные макетные платы и для чего они используются. Это необходимый инструмент не только для новичков но и для опытных пользователей платформы Ардуино.
Купить макетные платы
Купить беспаечные макетные платы можно в магазине радиодеталей, на радиорынке или интернет магазине. Но самый выгодный вариант это конечно Алиекспрес. Там есть огромный выбор макетных плат, а так же не высокие цены. Но нужно быть внимательным и покупать только у надежных продавцов. Ниже приведены ссылки на алиекспрес:
Как пользоваться макетной платой
Пользоваться макетной платой достаточно просто. При создании схемы в отверстия на пластиковом корпусе вставляются необходимые элементы – конденсаторы, резисторы, различные индикаторы, светодиоды и т.д. Ширина разъемов позволяет подключать к контактам проводники с сечением от 0,4 до 0,7 мм.
Схема подключения светодиода к монтажной плате
Например, вам нужно соединить между собой два элемента – светодиод и резистор. Для этого вы берете ножку первого элементам (светодиода) и вставляете ее, например, в ряд номер 2. Вторую ножку вы вставляете в другой ряд. Например, 3. Если вставите ножку в тот же ряд, схема работать не будет, т.к. обе ножки через общую рельсу будут соединены железным проводником. Будет короткое замыкание. Ток пойдет через место соединения напрямую, минуя светодиод. Никакой пользы от этого не будет.

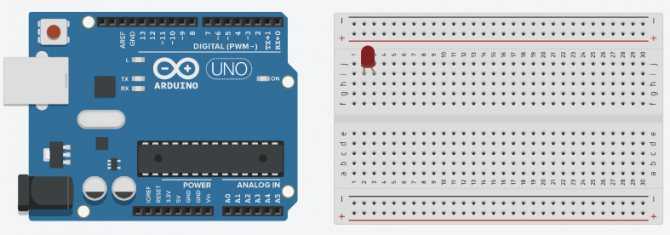

Подключение светодиода к макетной плате. Размещаем светодиод в удобном месте. Главное, для каждой ножки – свой ряд
Если вы воткнете контакт в соседний ряд, то между ними не будет замыкания, т.к. соседние ряды не связаны между собой проводниками (ведь связаны только 5 контактов в одном ряду)
В какой именно ряд вы воткнете ножку – не важно. Главное, что не в тот же, что у первой ножки
Для удобства в реальных схемах вторую ножку размещают не в соседнем ряду, а в любом другом, чуть подальше от первого. Нужно выбирать место монтажа с учетом размеров самого светодиода, чтобы не выгибать сильно контакты.
Итак, светодиод мы закрепили – он устойчиво стоит двумя ногами в рядах 2 и 3. Давайте теперь подключим к этой схеме резистор. Мы возьмем одну ножку резистора и вставим в тот же ряд, что одна из ножек светодиода. Например, в ряд номер 3 – в любое место
В одном ряду 5 контактов, не важно, в какой из контактов мы попадем, главное, что в этом же ряду! Затем вторую ножку резистора вставим в другой ряд, например, в седьмой
Подключение светодиода и резистора к макетной плате. Соединяем одни ножки элементов
Получится, что ножки в 3 ряду встретятся друг с другом через внутренне соединение и будут связаны, как будто мы спаяли или скрутили их. И между ними с удовольствием пойдет ток, ведь он любит металлическое соединение.
У нас остались одна ножка у светодиода и одна ножка у резистора. Ножку светодиода мы должны соединить с платой ардуино. Если это длинная ножка, то соединяем ее с 13 пином. Если короткая, то с пином GND. В нашем случае, мы соединим короткую ножку во втором ряду с разъемом GND на плате Ардуино. Для этого мы берем провод “папа-папа” и втыкаем его в ряд, где находится наша свободная ножка. У нас это ряд 2 (вторая ножка светодиода уже связана в ряду 3 с резистором)
Опять-таки не важно, куда именно мы воткнем провод, главное, что во втором ряду – в том, где уже ждет ножка светодиода. Вторую часть провода мы соединяем с платой Arduino

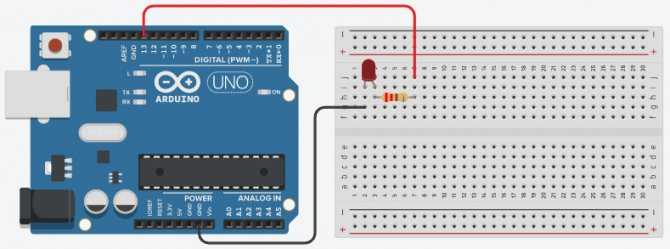

Пример подключения светодиода и резистора к макетной плате. Идем к GND
Точно так же мы соединяем оставшуюся часть схемы – вторую часть резистора через проводник ведем к другому разъему Ардуино. В нашем случае с ряда 7 мы тянем проводник к 13 пину ардуино. Получится, что длинная ножка светодиода идет к плюсу – к 13 пину. А короткая у нас уже давно соединена с землей – GND.
Все, схема собрана. И после включения питания ток пойдет так (схематически): через источник внутри Ардуино дойдет до 13 пина, через красный проводник дойдет до макетной платы, пройдет через сопротивление, потом через светодиод, потом через черный провод вернется в ардуино. Схема в итоге получилась без разрывов, рабочая.
Еще одним примером создания прототипа схемы с использованием макетной платы может стать такой вариант реализации:
Для ее сборки необходимо взять:
- Макетную плату (breadboard);
- провода для соединения;
- 1 светодиод;
- тактовую кнопку;
- резистор с номинальным сопротивлением 330 Ом;
- батарейку типа «Крона» на 9В.
Плюс батарейки подключается к плюсовой шине, а минус к отрицательной. Если схема собрана правильно, то при нажатии на кнопку будет обеспечиваться загорание светодиода.
Еще несколько примеров:
Пример схемы с макетной платой
Пример схемы с макетной платой
Ремонт макетной платы
Макетные платы не доставляют особых проблем и там практически нечему ломаться. Единственная проблема, которая может встретиться, — это расшатывание контактных пластин. При вставке толстых проводов, разъемов или кабелей можно значительно расширить контакты. Со временем это приводит к их деформации. Стоит избегать частой установки элементов с толстыми выводами в одно и то же место на плате!
Если плата действительно так повреждена, можно попробовать снять удалить двусторонний скотч, вытащить пластины и подогнуть их до нужной формы. Однако будьте осторожны, чтобы не повредить их еще больше, когда их вытаскиваете.
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
Макетная плата для пайки — для чего она нужна?
Макетная плата изготавливается из куска пластмассы или другого материала, который не проводит электричество. На поверхности макетной платы имеются ровные линии и отверстия для установки элементов, из которых будет собираться электронное устройство: диодов, резисторов, конденсаторов и т. д.
Также на некоторых макетных платах могут иметься контактные разъёмы, посредством которых можно быстро подключать вывода радиодеталей, а не спаивать их проводами
Важно знать, что количество разъёмов может быть разным, именно от этого и строится цена на макетную плату
Основное предназначение макетной платы — это тестирование схем, который радиолюбитель пытается внедрить в жизнь. Это весьма полезное приспособление для тех, кто занимается изготовлением самодельной радиоэлектроники.
Макетная плата позволяет найти и обнаружить ошибки в схеме, что-то добавить или изменить перед переносом элементов на основную плату из текстолита.
Макетные платы с монтажом радиодеталей посредством пайки
Универсальные макетные платы для пайки
Данный вид макетных плат зачастую представляет собой обычный кусок стеклотекстолита с насверленными отверстиями. Вокруг каждого такого отверстия расположена лужённая контактная площадка, к которой предполагается припаивать радиодетали или перемычки. Так как монтаж производится посредством пайки, то такие платы, по сути, являются одноразовыми. На них удобно собирать демонстрационные модели каких-либо проектов перед запуском основного производства. Примеры вышеуказанных плат приведены на рисунке №6.
Рисунок №6 – Макетные платы с монтажом посредством пайки
Как видно из вышеприведенного рисунка, все контактные площадки разделены между собой. Радиолюбитель сам решает, что и с чем будет соединено. Некоторые умельцы вообще предпочитают не заморачиваться изготовлением печатных плат, и пользуются только подобными макетками. При определённом навыке и аккуратности можно и здесь добиться неплохих результатов. В качестве примера, на рисунке №7 приведены два варианта организации токоведущих дорожек для макеток под пайку. Первый вариант быстрый, но выглядит так себе – на любителя. Второй вариант требует больше времени, но и результат налицо.
Рисунок №7 – Варианты исполнения токоведущих дорожек
Удобнее всего формировать токоведущие дорожки лужённым медным проводом, а в местах пересечения использовать изолированные перемычки.
Узкопрофильные макетные платы для пайки
Бывают случаи, когда в каком-либо узле схемы используется радиодеталь нестандартных размеров или с малым шагом между выводами. Это затрудняет быстрый доступ к её контактам и сводит на нет весь процесс быстрой макетной отладки. А если таких узлов требуется множество, то ситуация ещё больше усугубляется. Такими деталями могут быть процессоры, радио-модули, специализированные микросхемы и т.п. Очень непросто будет перекинуть проводки с одного вывода на другой при каких-либо изменениях в схеме. Чтобы облегчить работу с вышеуказанными компонентами, некоторые фирмы разрабатывают специализированные макетные платы под конкретный корпус радиодетали. На рисунке №8 приведён один из примеров для микросхемы в корпусе TQFP32.
Рисунок №8 – специализированная макетная плата под корпус TQFP32
Думаю, очевидно, что работать с такой платой будет намного приятнее, чем подпаиваться напрямую к микросхеме.
Комбинированные макетные платы для пайки
Такой подвид макетных плат удобно использовать, когда одна часть схемы всё-время идентичная (например, узел блока питания и т.п.), а другая – произвольная. Или возможен вариант для работы с микросхемами в разных корпусах. На просторах Интернета можно найти платы практически на все случаи жизни. Рисунок №9 наглядно отображает вышенаписанное.
Рисунок №9 – пример комбинированной макетной платы для пайки
Что такое макетная плата Arduino (breadboard)

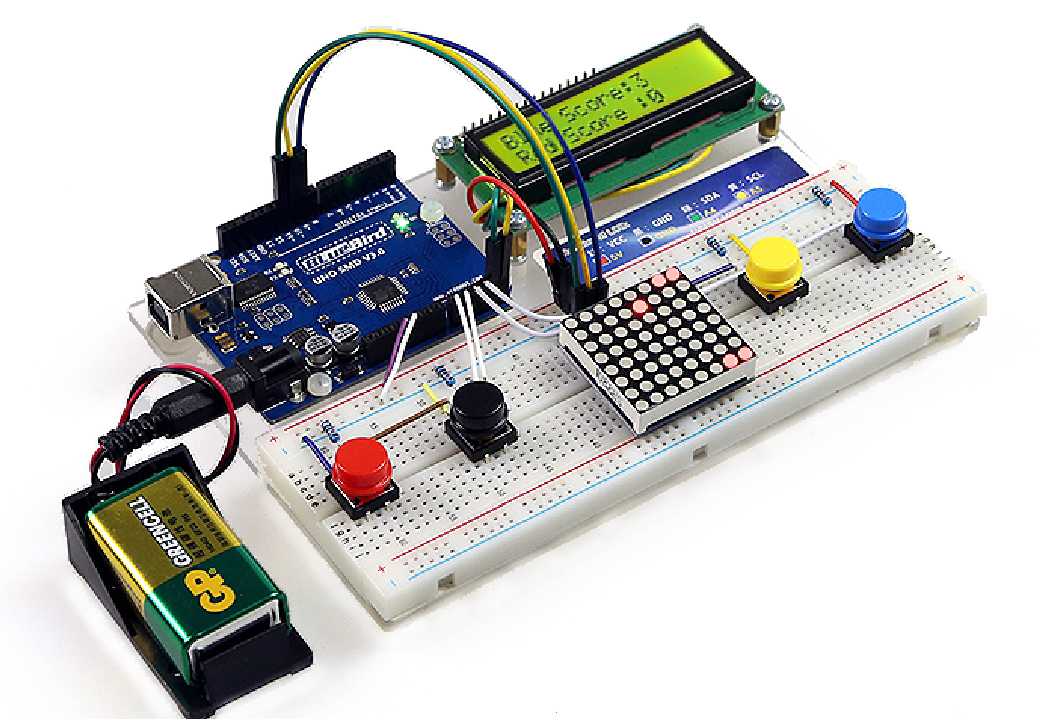

Макетные платы удобны при изучении микроконтроллера Ардуино. Благодаря макеткам можно собирать достаточно сложные схемы и при этом не брать в руки паяльник. Вы просто вставляете необходимые элементы в отверстия макетной платы и все работает. Простые проекты можно сделать даже без использования проводов. Это сильно ускоряет процесс обучения программированию или создания прототипа вашего устройства.
Макетки (breadboard Ардуино) различаются по размеру, количеству дорожек и материалу корпуса. Корпус может быть изготовлен из полупрозрачного, цветного и белого пластика, который служит изолятором и основой для конструкции. На обратной стороне корпуса имеется самоклеящаяся бумага, и при необходимости карту можно прикрепить к поверхности. Читайте далее о видах и конструкции монтажных плат Ардуино.
Разновидности макетных плат
При использовании разных типов макетных плат главное выяснить, как соединяются металлические пластины внутри конкретной макетной платы. Поскольку это то, что вызывает проблемы при построении первых схем. В продаже имеется множество различных плат. Сначала мы рассмотрим два самых популярных типа.
Средняя макетная плата (400 отверстий)
Очень популярная и удобная плата, которая позволяет создавать простые схемы. По обоим краям расположены линии питания (красная для плюса, синяя для минуса). Каждая из них разделена (крайние линии не соединены). Между линиями питания находятся две колонки с отверстиями разделенные выемкой. Расположение металлических пластин — каждая оранжевая линия представляет собой одну независимую металлическую пластину:
В каждой колонне 30 металлических пластин с 5 отверстиями. С помощью элементов, выступающих по бокам пластикового корпуса, можно объединить несколько макетных плат, что очень удобно при построении более сложных схем.
Большая макетная плата (800 отверстий)
Второй популярный вариант макетной платы в два раза больше предыдущей. Схема соединений не меняется, все так как показано на рисунке ниже:
Пример использования
Одну и ту же схему на макетной доске можно собрать множеством способов. Пример
одной из конфигураций разберём для такой схемы:

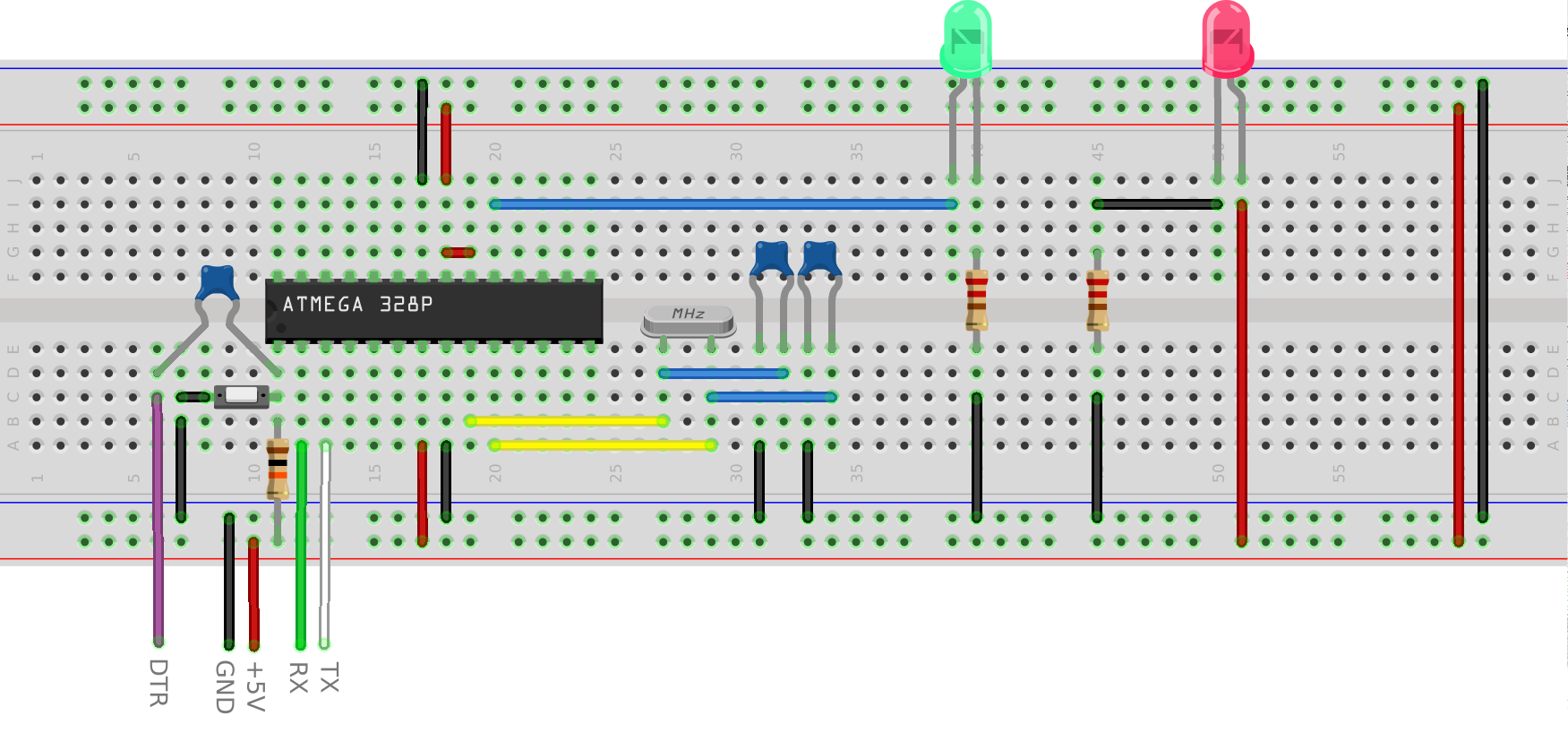

На макетной доске её физическое воплощение может быть сделано таким способом:
На что стоит обратить внимание:
Цвета проводов, конечно же, значения не имеют. Однако хорошим тоном является использование красных проводов для линии питания и чёрных или синих для линии земли
Мы подключили источник питания к длинным боковым рельсам. Это позволяет не тянуть к нему самому большое количество проводов с разных участков схемы, а задача по его замене или перемещению сильно упрощается
Положение всей схемы на макетной доске не так важно. Важно взаимное положение
компонентов друг относительно друга. Для чего это делают? Это позволяет выявить недостатки, доработать схему, а затем, когда устройство будет отлажено, перенести его на разведенную печатную плату из фольгированного текстолита
Потому что отлаживать и вносить изменения в устройство, спаянное на протравленной плате всегда намного труднее. Конечно, и в этом случае можно изменить схему, перерезав часть дорожек, напаяв детали навесным монтажом со стороны печати, и так далее, но это уже крайний случай
Для чего это делают? Это позволяет выявить недостатки, доработать схему, а затем, когда устройство будет отлажено, перенести его на разведенную печатную плату из фольгированного текстолита. Потому что отлаживать и вносить изменения в устройство, спаянное на протравленной плате всегда намного труднее. Конечно, и в этом случае можно изменить схему, перерезав часть дорожек, напаяв детали навесным монтажом со стороны печати, и так далее, но это уже крайний случай.
Сейчас в продаже есть множество отличных цанговых макетных плат, по невысокой цене, особенно если приобретать их без соединительных проводов. Пример устройства собранного на такой плате можно видеть ниже:
Рассмотрим, как устроены цанговые макетные платы , в них используются подпружиненные контакты, соединенные по 5 штук в ряд жестяными контактами, располагаются они обычно вертикально:
Также на плате предусмотрены ряды отверстий для подачи питания, (расположенные обычно горизонтально), плюс и минус, обозначенные соответственно (+) и (-) на плате. При втыкании провода в отверстие на плате он фиксируется, и если в эту же группу соединенных внутри платы отверстий воткнуть второй провод, между ними будет контакт. Макетные платы делятся на цанговые, или беспаечные, которые мы рассмотрели выше, и платы которые необходимо паять. На фабричных макетных платах, рассчитанных под пайку, вставляют провод в отверстие, пропаивают его с контактом на плате. Пример такой платы на следующем фото:
Все соединения на таких платах осуществляют гибким монтажным проводом, подпаивая его к используемым контактам. Такой провод может быть как оголённым, и тогда во избежание замыканий, его припаивают по всей длине следования к контактам на плате, как мы можем видеть на фото далее:
Также соединяющий контакты провод может быть в изоляции, и тогда он припаивается только к тем контактам, которые нужно соединить. Например, как на следующем рисунке:
Макетная плата под пайку соединение изолированным проводом

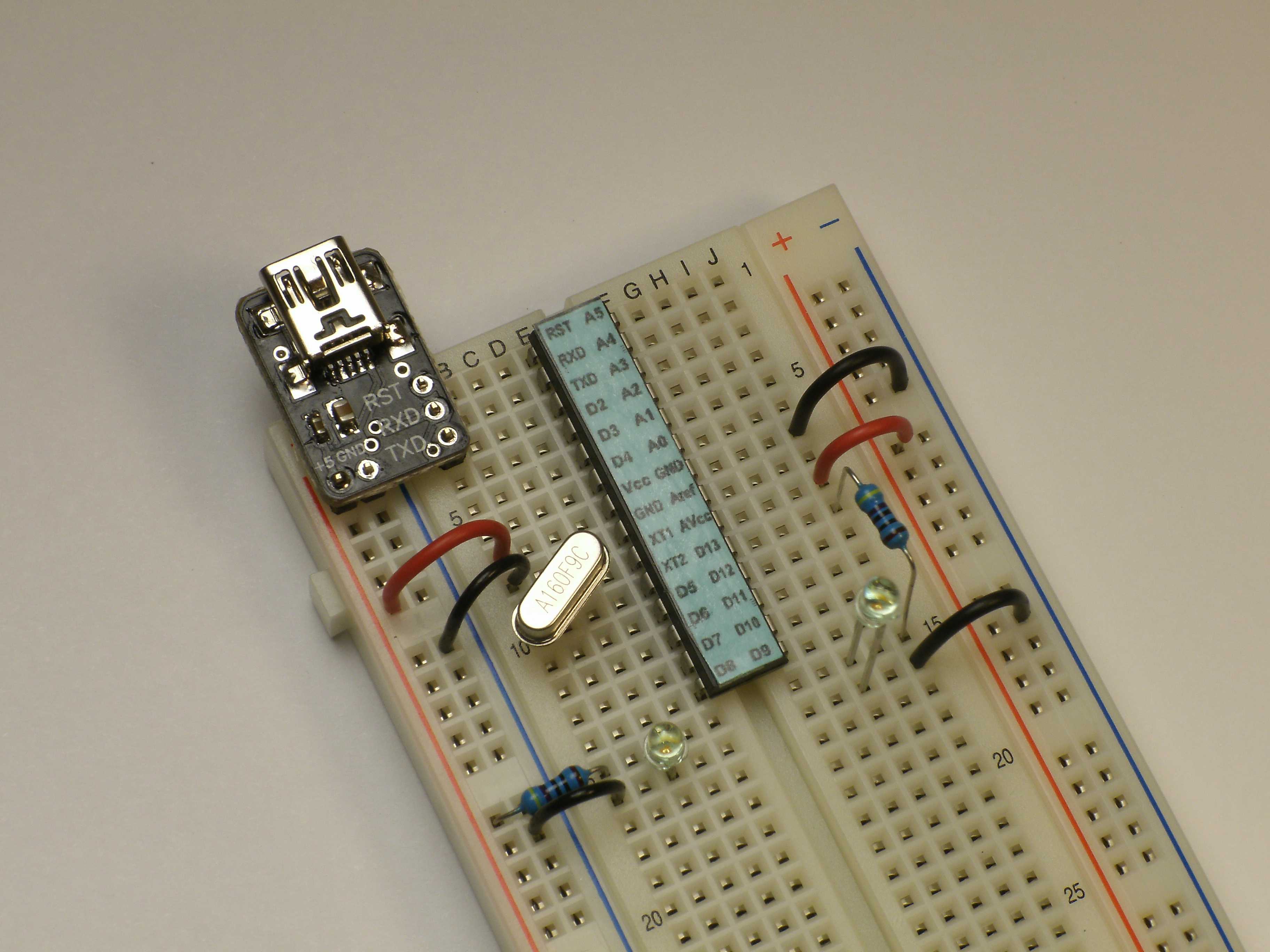

Вот так выглядит устройство, со стороны деталей, собранное на макетной плате:
Шаг отверстий у платы, рассчитанной под пайку, (впрочем, как и цанговой макетной платы) равняется приблизительно 2.5 мм, и соответствует шагу ножек у микросхем, выполненных в Dip корпусе. Некоторые умельцы радиолюбители, видимо из принципа изготавливают нечто подобное фабричным платам сами, своими руками:
При изготовлении такой платы, на места будущих контактов наносится защищающий от травления рисунок с помощью маркера или , и травится обычным способом, а после сверлится. Макетные платы для отладки устройства можно сделать самому и более простым способом, разделив резаком на участки кусок фольгированного текстолита:
В советское время, когда в продаже не было фабричных макетных плат, и даже фольгированный текстолит был не всем доступен, радиолюбители изготавливали и такие макетные платы:
Делали такую макетную плату из впрессованных в не фольгированный текстолит или кусок фанеры жестяных лепестков — контактов, впоследствии залуженных, а к этим лепесткам уже паяли радиодетали и соединительные провода. Материал подготовил AKV.
Breadboard (макетная (монтажная) беспаечная плата) – один из основных инструментов как для познающих основы схемотехники, так и для профессионалов.
В этой статье вы познакомитесь с тем, где и как использовать breadboard и какие они бывают. После ознакомления с приведенными основами, вы сможете собрать свою электросхему с использовнием макетной беспаечной платы.
Схема макетной платы
Чтобы знать, как пользоваться макетной платой, следует понять принцип ее устройства. Он достаточно прост.
Схема макетной платы
Макетная плата имеет пластиковое основание с множеством отверстий (стандартное расстояние между ними составляет 2,54 мм). Внутри конструкции расположены ряды металлических пластин. На каждой пластине имеются клипсы, которые спрятаны в пластиковой части установки.
Включение проводов выполняется именно в эти клипсы. При подключении проводника к одному из отдельных отверстий, контакт одновременно подключается и ко всем остальным контактам отдельного ряда. Следовательно, подключая контакты других устройств к остальным клипсам, мы связываем их проводником – рельсом с клипсами.
Стоит обратить внимание, что одна рельса содержит 5 клипс. Это общий стандарт для всех макетных плат
То есть, к каждому рельсу можно подсоединить до пяти элементов, и они будут соединены между собой.
Следует отметить, что хотя в каждом ряду расположены десять отверстий, они все-таки разделены на две изолированные части, по пять в каждой. Между ними расположен рельс без пинов. Такая конструкция необходима для изоляции пластин друг от друга, и позволяет просто подключать микросхемы, выполненные в DIP-корпусах.

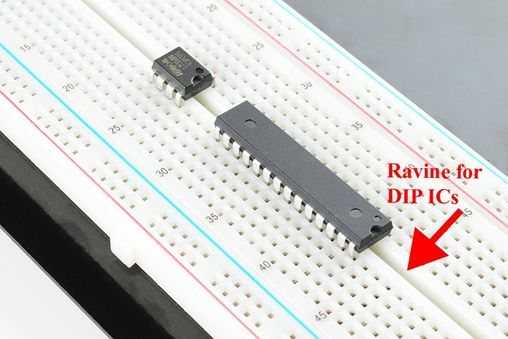

Подключение микросхемы к макетной плате
Для упрощения ориентации на макетную плату также нанесены цифровые и буквенные обозначения, которыми можно руководствоваться, создавая, например, инструкцию для подключения.
Некоторые макетные платы включают также по две линии питания с каждой из сторон. Обычно «красная линия» используется для подачи «+» напряжения, «синяя» – для «-». За счет наличия двух шин питания на плату могут подаваться два различных уровня напряжения.
Внимание! Макетные платы абсолютно недопустимо использовать с напряжением 220В!
Если плата большая, то линии питания “разрываются” посередине. Это позволяет использовать большее количество вариантов подключения. Например, вы сможете собрать на одной плате устройства с питанием 3 и 5 Вольт.
Заключение
Макетная плата существенно позволяет облегчить труд разработчика. Также она повышает стабильность работы схемы, поэтому не брезгуйте пользоваться устройством. Нельзя не отметить и важную роль, которую макетная плата играет для людей, только начинающих заниматься разработкой электронных приборов, ведь многие из этих заготовок выпускаются уже под создание определённых устройств. Поэтому при конструировании популярной схемы имеет смысл поискать, нет ли уже заготовки под неё, ведь если ответ будет положительным, то это значительно сэкономит время.
При конструировании и сборке новых электронных схем обязательно требуется их отладка. Она проводится на временной монтажной плате, позволяющей достаточно свободно расположить компоненты с целью обеспечения возможности быстрой и удобной их замены, проведения контрольно-измерительных работ.
Детали в такой плате могут крепиться при помощи пайки, а сама площадка будет называться макетной платой. Чтобы лишний раз не подвергать компоненты механическим и тепловым воздействиям, монтажниками и конструкторами используется беспаечная макетная плата. Часто радиолюбители называют это приспособление макеткой.
Макетная плата для сборки без пайки позволяет произвести монтаж электрической схемы и запустить ее без использования паяльника. При этом можно проверить все параметры и характеристики будущего устройства, подключив к плате измерительные и контрольные приборы.
Макетная плата представляет собой пластину из полимерного материала, являющегося диэлектриком. На пластине в определенном порядке просверлены монтажные отверстия, в которые должны вставляться выводы деталей – компонентов будущего устройства.
Отверстия допускают подключение выводов диаметром 0,4-0,7 мм. Расположены они на плате, как правило, с шагом 2,54 мм.
Чтобы смоделировать соединения выводов компонентов между собой, макетка имеет специальные токопроводящие пластины, в определенном порядке соединяющие отверстия.
Как правило, эти соединения осуществляются группами вдоль платы по ее длинным сторонам. Таких рядов может быть два-три. Эти контактные группы используются как шины для подключения питания.
Между продольными рядами отверстия соединяются пластинами в группы по пять. Эти пластины расположены в направлении поперек платы.
Около отверстий в местах будущих контактов токопроводящие пластины имеют конструктивные особенности, позволяющие зажимать и прочно удерживать выводы деталей, обеспечивая при этом наличие электрического контакта. В этом и есть смысл монтажа без пайки.
Макетные платы, выпускаемые промышленным способом и приобретенные в торговой сети, как правило, имеют схему расположения контактов и токопроводящих связей между отверстиями.
