Как правильно выбрать акустический кабель для колонок

Особенности

На сегодняшний день акустические кабели и провода для колонок можно приобрести практически в любом месте (как на рынке, так и в специализированных магазинах или салонах). При этом аудиокабель для акустики нужен практически каждому – как любителю, так и профессионалу.

При этом в некоторых случаях он может идти в стандартной комплектации с колонками (тогда производитель подбирает наиболее оптимальную модель, которая соответствует всем характеристикам колонок и сочетается с ними практически идеально). В других же случаях аудиокабель придется приобретать отдельно.

Какой акустический кабель выбрать?=»ltr»>

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

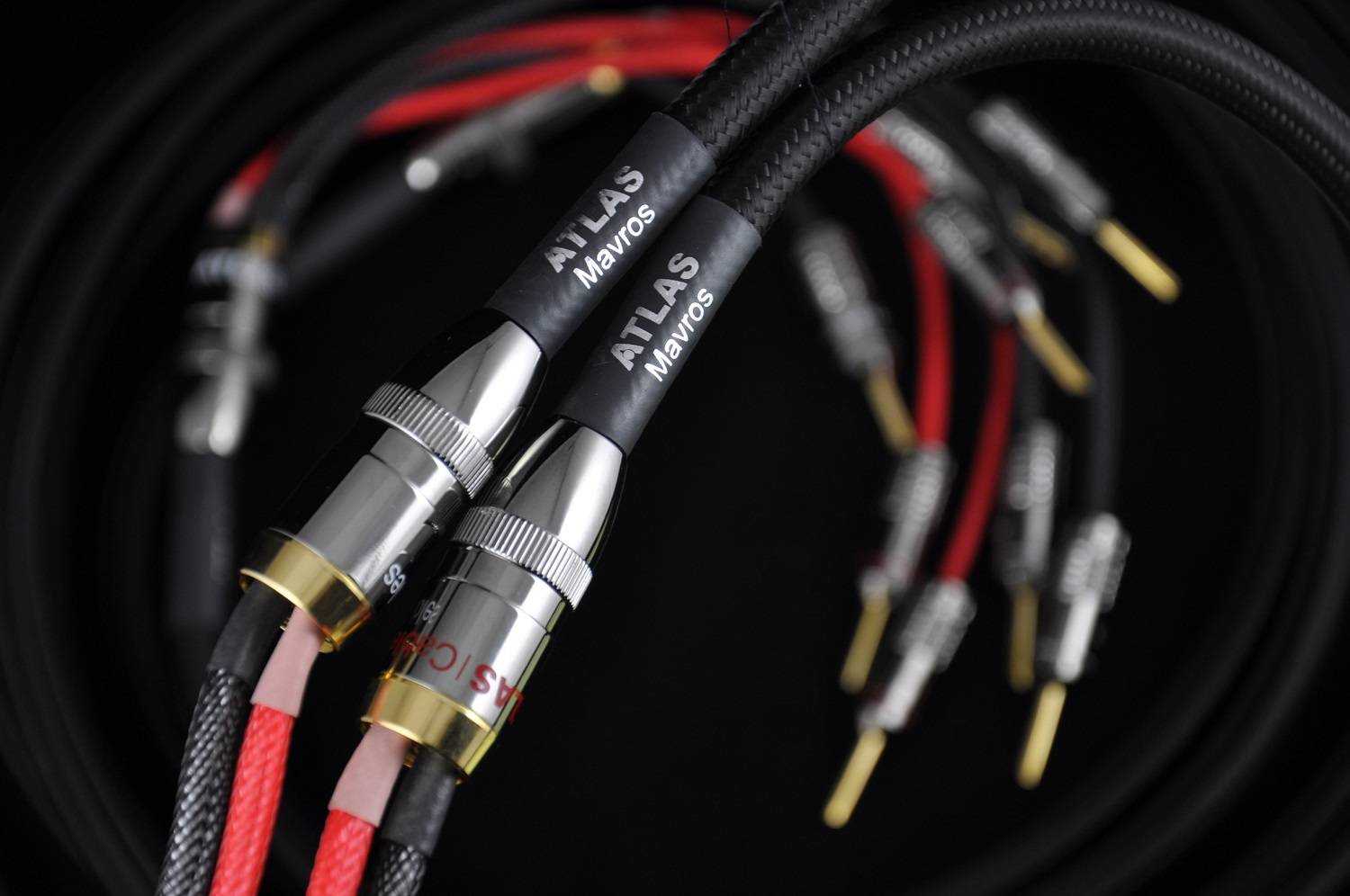

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0..	LY2..	SCY2..	SCH2..
Параллельно идущие проводники. Изоляция одинарная (чёрный, белый, прозрачный)	Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная закладная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC..	LYS..	SCH4..D	SCFR4..
Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Добавлен сенсорный провод 2,5 мм². Двойная усиленная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.	Витая структура проводников. Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов

Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Какие характеристики наиболее важны для высококачественной передачи сигнала?

С технической точки зрения кабель можно охарактеризовать тремя физическими величинами:

• Сопротивление.
• Индуктивность.
• Емкость.

Материал и сопротивление. Сопротивление, пожалуй, самый важный параметр для передачи аудио сигнала. 99% акустических кабелей делают из меди, т.к. у этого металла самое маленькое удельное сопротивление – 0,0175 мкОм*м. Меньше только у серебра — 0,016 мкОм*м, однако стоимость акустического кабеля из этого металла в разы превышает стоимость медного.
Существует понятие бескислородной меди. Это чистая медь, изготовленная особым способом – процент содержания примесей в такой меди значительно меньше, чем в обычной, и показатель проводимости лучше – для лучшей марки М00 удельное сопротивление составляет 0,01707 мкОм*м. Именно такую медь применяют при производстве высококачественных акустических кабелей.

Скин-эффект, называемый также поверхностным эффектом, о котором очень много сказано, влияет на уровень сопротивления в кабеле. Обусловлен этот эффект тем, что ток при прохождении через проводник распределяется неоднородно, плотность тока у поверхности проводника больше, чем в его центре. Наиболее актуально влияние скин-эффекта для высоких частот, где плотность тока в центре проводника чрезвычайно мала, он весь распределяется по поверхностному слою, и как следствие – площадь используемого сечения уменьшается, а сопротивление возрастает. Однако, в конечном итоге, влияние поверхностного эффекта на качество звука для рядового пользователя вряд ли будет заметно.

Существуют кабеля с комбинированным применением нескольких металлов. Например, омедненный алюминий – когда алюминий покрыт слоем меди, или медный проводник покрыт серебром. Лучше такие кабеля, или нет – вопрос спорный, в большинстве случаев это лишь стремление производителя увеличить собственную прибыль, а не улучшить качество.

Длина кабеля. Правило, которое знакомо практически всем – чем меньше длина кабеля, тем лучше. При увеличении длины сопротивление кабеля растет, также увеличиваются шансы появления помех и шумов.

В случае, когда необходима большая длина кабеля, или если рядом находится большое количество источников наводок и помех, кабель экранируется – к диэлектрической оплетке добавляются слои оплеток из металла, которые уменьшают действие внешних факторов. Зачастую это критично для аудиосистем в автомобилях, а также для применения в звуковых студиях, где длина проводников может составлять 100 метров. В бытовых условиях в большинстве случаев достаточно и неэкранированного акустического кабеля.

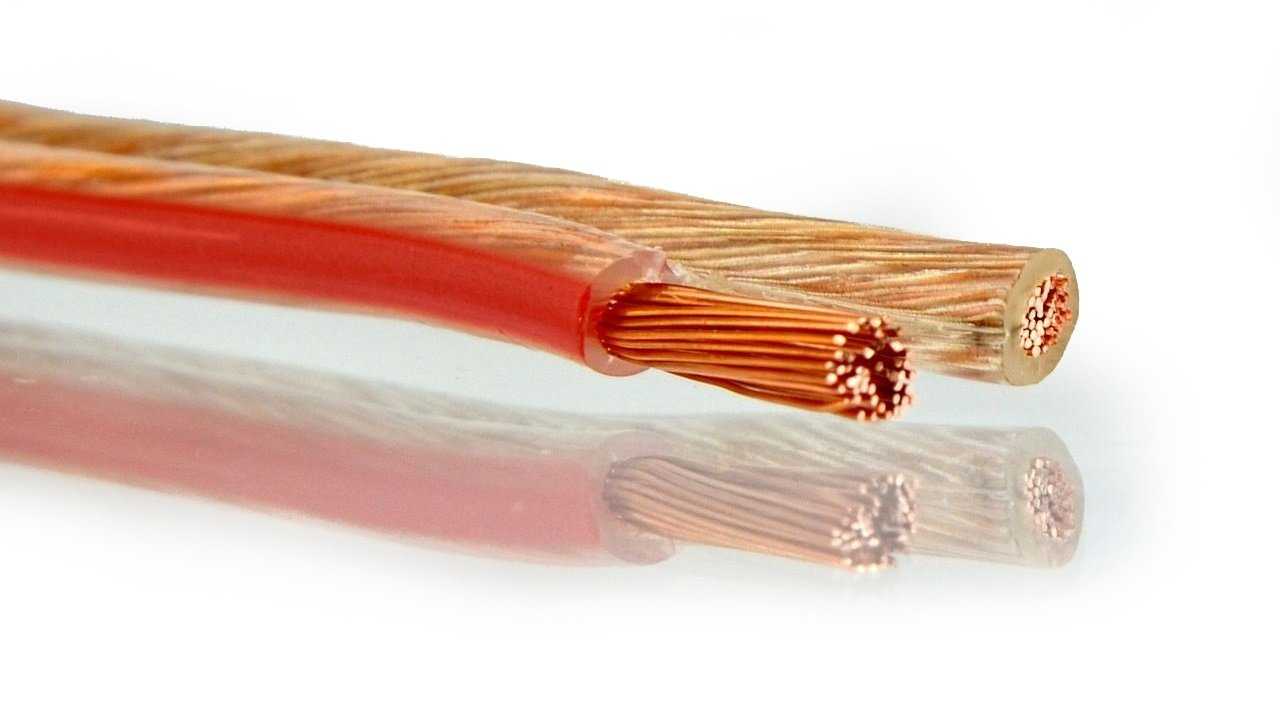

Сечение кабеля и количество жил. Акустический кабель изготавливается, в основном, с сечением в диапазоне 2,5-4 кв. мм, не меньше. Это оптимальное сечение для передачи аудио сигнала. Акустический кабель всегда изготовлен из многожильного проводника. В отличие от обычного электрического кабеля в акустическом кабеле толщина сечения жил меньше, а их количество больше.

Индуктивность и емкость. В каждом кабеле при проходе через него электрического сигнала создается магнитное поле. При большом количестве параллельных проводников магнитное поле может оказывать существенное влияние на протекающий сигнал. Для уменьшения этого влияния проводники свивают между собой определенным образом. Также, для уменьшения влияния магнитного поля каждого проводника их экранируют нанесением слоя специального лака на каждую жилу.

Разъемы. Чаще всего источником плохого качества могут выступать разъемы акустического кабеля. Особенно это относится к продуктам китайской промышленности, в которых проводник внутри разъема не припаивается к клемме, а зажимается. Со временем поверхность проводника и клеммы окисляются, и в звуковом потоке появляется треск.

Функционал и какие бывают

Кабель для акустики – это провод, который нужен для электрического соединения акустики и усилителей. Он представляет собой токопроводящий сердечник, который покрыт изоляцией и внешней оплеткой. Он должен вносить как можно меньше искажений в звучание. Существует несколько видов строения:

• одножильные;
• многожильные (пучкообразные, симметричные и несимметричные, концентрические, параллельные и веревочные);
• витая пара (с разными типами экрана или вовсе без экранирования);
• коаксиальные (выделяются высоким сопротивлением к внешним помехам).

На что еще следует обратить внимание? На важные электрические свойства:

1. сопротивление;
2. емкость;
3. индуктивность.

Сопротивление является самым важным параметром, от которого зависит качество звучания. Это способность материала к противодействию движения электронов. Облегчить выбор кабеля с нужным сопротивлением поможет документация устройства на его задней части. Чем ниже сопротивление, тем больше энергии источника поступает к катушке динамика, и, соответственно, тем больше мощность и звук. В свою очередь, сопротивление зависит от длины и площади поперечного сечения провода.

От площади среза жилы провода – сечения – зависит сила тока, идущего по токопроводящей жиле. Меньшее сопротивление достигается при более толстом сечении. Если сечение проводника недостаточное, мощность рассеивается, а низкие частоты звучат тише. Поэтому, по мнению покупателей, советы купить кабель большего сечения, чем рекомендовано в документации к устройству, имеют смысл – чем толще кабель, тем лучше будет качество звучания.

Чтобы уменьшить сопротивление, старайтесь выбирать меньшую длину – сопротивление пропорционально ей

На что еще нужно обратить внимание? Чтобы сбалансировать систему и достичь идеального стереоэффекта, длина кабеля к двум колонкам должна быть равной – тогда и сопротивление будет одинаковым

Длина влияет и на такие характеристики, как индуктивность и емкость – чем короче провод, тем они меньше. Это облегчает работу усилителя и минимизирует его потери и, как следствие, происходит меньше ненужных влияний на звук.

Подробнее о сечении и толщине акустического кабеля — в видео:

Подключение акустического кабеля

С проводами немного разобрались. Теперь чуть поговорим о самих разъемах провода, точнее концевых частях акустического провода. Это тоже немаловажная часть. Существует три основных типа акустических разъемов, которыми соединяют колонки и усилитель:

RCA (Тюльпан)

Тип разъема используется на кабелях для межблочных соединений (основное назначение),  Но производители, иногда, используют такие разъемы для подключения акустических колонок небольшой мощности. Такое подключение встречается в музыкальных центрах, компьютерной настольной акустике и в недорогих моделях “домашних кинотеатров”, типа сабвуфер со встроенным усилителем и набором сателитов. Но в основном, для подключения акустики такой метод подключения не используется.

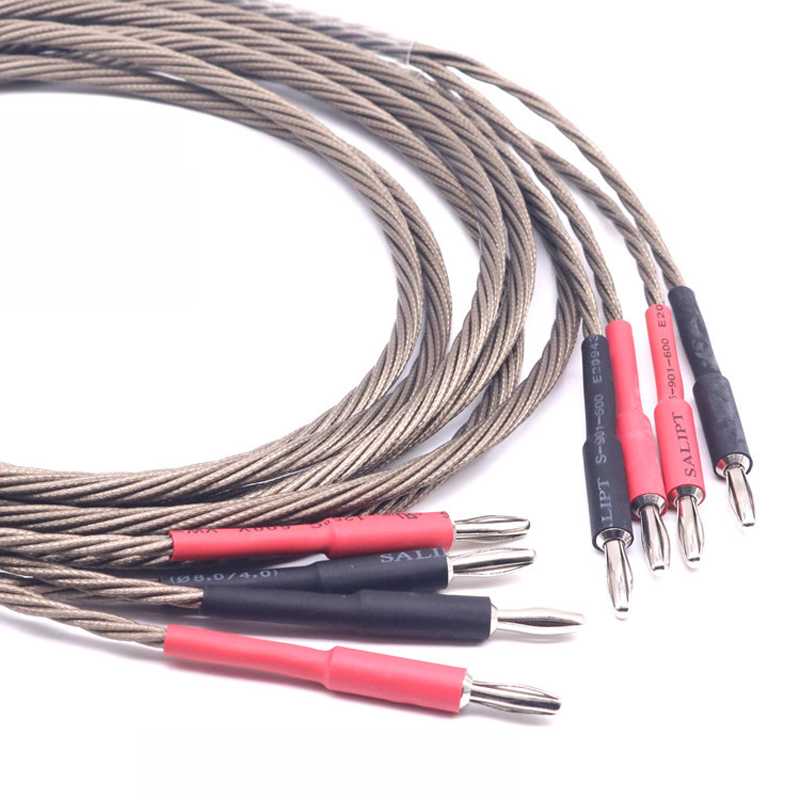

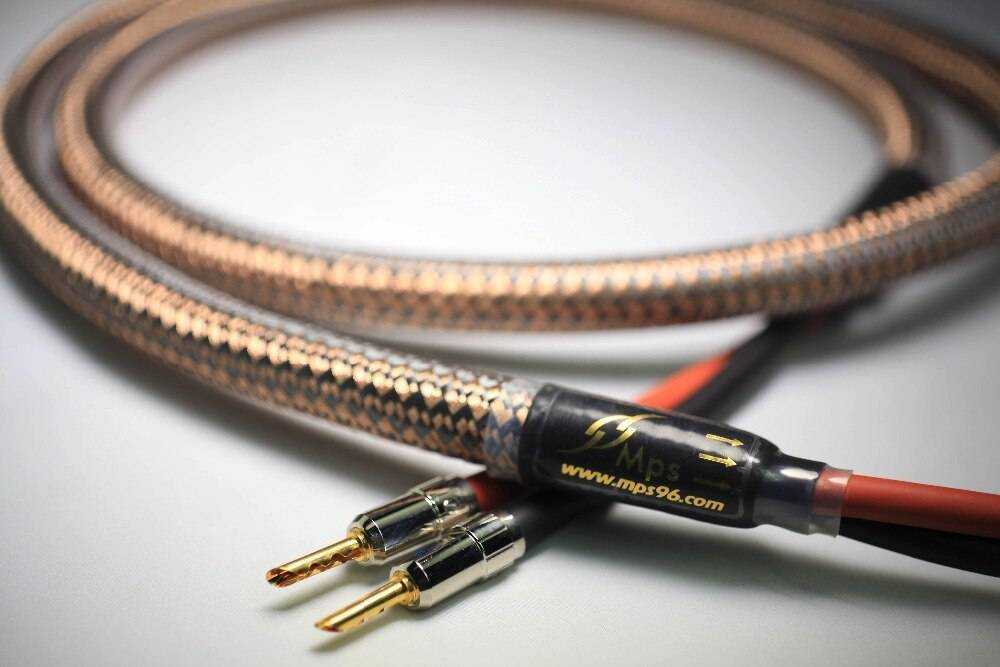

Коннектор типа “Банан”

бывает разрезным и с уплотнением в виде плоских пружин. Так обеспечивается надёжный контакт только при отсутствии сильных вибраций, тряски. Удобно подключать и отключать при частой смене акустики или кабеля. Можно сказать – идеальный вариант для домашней акустики, но очень спорный, хотя это самый распространенный тип подключения (картинки ниже).

Некоторые меломаны, и наверно все аудиофилы, не любят и не признают такой тип подключения акустического кабеля даже как приемлемый. Хотя используется “банан” в 90% случаях.

“Прямое подключение”

Есть ещё такой тип подключения, который можно назвать – “прямым подключением”. Это когда провод зачищается от изоляции и немного скрученным вставляется прямо в отверстия на клипсах терминала. Думаю, что такой тип подключения будет надежнее, чем “банан”. И зачищенный кончик провода не нужно паять! Ну если только самый кончик, что бы волоски не “разбегались”. Так провод не окисляется внутри зажима, и металлы лучше соприкасаются. Смотри на картинках ниже.

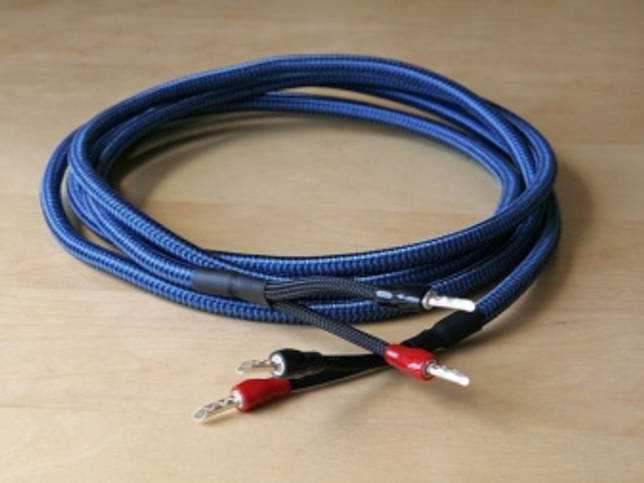

Коннектор – “лопатка”

Реже для обжима концевой части кабеля используется тип коннектора – “Лопатка”. Такой тип, чаще всего, используется в автомобильной акустике. Клемма надёжно фиксируется мощным винтом или гайкой с шайбой, через гровер, что обеспечивает самый надёжный контакт. Тут уже вибрация не помеха – ни чего не отвалится. Но этот тип больше всего используется любителями дорогого и качественного звука. И это правильно.

Есть и качественные и не очень. И европейского качества и азиатского. Как всегда – выбор огромен. Одни рекомендуют только обжимать такие разъемы и не просто плоскогубцами, а специальными клещами – обжимкой. Другие рекомендуют пропаивать серебросодержащим припоем. Третьи нормально довольствуются “лопаточкой” с винтовым зажимом. Кому как нравится, кто как считает правильным – так и использует.

Но что-то рекомендовать – нет смысла. Это как с проводом из безкислородной меди. Кому-то он нужен будет, и только самый дорогой, потому что только он придает звуку “ТОТ САМЫЙ звук”. Большинству меломанов нужен просто хороший провод (как рассчитать сечение акустического кабеля – мы разобрали) и надежный соединитель любого подходящего типа (какой подойдет для имеющейся аппаратуры).

Будем рады вашему вниманию и комментариям. Вам не трудно – проголосуйте за эту статью. Буду примерно знать ваше мнение о сказанном.

Хотите поделиться своим опытом, знаниями – напишите и мы обязательно примем меры к изучению информации. Вы сможете выразить своё мнение или вы захотите стать автором статей прямо на нашем сайте! Не забываем про Авторские права.

Хотите поделиться мнением о прочтенном на этой страничке – очень будем рады! Оставьте свой отзыв или напишите пожелания в форме ниже.

Как выбрать и рассчитать

Важность выбора правильного сечения часто недооценивается, независимо от того, идет речь о стереосистеме или домашнем кинотеатре. Кабели громкоговорителей в современных жилых помещениях должны выполнять более одной технической функции, поэтому требования к ним также меняются

АК часто должны быть невидимыми, насколько это возможно и иметь возможность передавать звуковой сигнал идеально.

Выбор аудиопровода

Главными критериями подбора АК считаются:

• Длина. Перед выбором потребуется измерить промежуток между громкоговорителем и усилителем. Рекомендуется приобретать изделия с небольшим резервом.
• Топология, другими словами, каким способом расположены проводки в жиле.
• Количество токопроводов. Многожильные провода по максимуму снижают все варианты искажений.
• Наружный вид.
• Используемые защитные материалы.
• Вид зажима.

Использование DMX

Почему стали забывать об акустических кабелях?

На протяжении десятилетий стереосистемы представляли собой многокомпонентное оборудование, требующее определенного уровня знаний и понимания функционирования домашних Hi-Fi-систем, различные части которых посылали сигналы друг другу. Они состояли из отдельных усилителей, проигрывателей виниловых и компакт-дисков, кассетных дек и т. д., и все они должны были подключаться друг к другу, чтобы в итоге звуковой сигнал попадал в динамики.

За последние 20 лет способ прослушивания музыки кардинально изменился. Домашняя стереосистема ее источником больше не является. Компьютеры и телефоны – это то, чем пользуется большинство, и индустрия сосредоточилась на создании специально ориентированных на них технологий. В большинстве домашних аудиоустройств редко требуется что-то, кроме 3,5-мм и USB-кабелей, док-станции для телефона или Bluetooth-соединения.

Однако системы для дискотек и усилители для подключения различных компонентов по-прежнему базируются на традиционных кабелях, и многие молодые диджеи незнакомы с различными типами соединений и тем, как они функционируют.

Структура

Токопроводы аудиокабеля могут быть выполнены как из меди и ее сплавов, так и из алюминия с внешним медным покрытием. Число жил — от 2-х до 4-х. Изоляция выполняется из высококачественного ПВХ-материалов, как правило, чёрных цветов. Все звуковые провода обладают оболочкой с высокой гибкостью.

Структура кабеля для акустики

Снаружи расположен предохранительный экран из медной оплётки. Его главное назначение — уменьшение степени влияния наружных электромагнитных искажений в период передачи главного электрического сигнала. В таком случае, при соответствующей плотности наружной оплетки, коэффициент полезного действия системы защиты достигает максимального значения. На изоляции существует маркировочная метка, которая обозначает материал провода и его функциональные характеристики.

Среди главных свойств для аудиопровода нужно обозначить:

Предельное удельное сопротивление — 5% от всеобщего сопротивления полной системы;

1. Эксплуатационный температурный интервал — от— 40 до + 60 С.
2. Минимальный радиус изгиба при установке — наружных диаметров АК.
3. Строительно-монтажная длина больше 25 м.
4. Гарантия срока эксплуатации — более 10 лет.

Применение аудио кабеля

Образцы рассматриваемых проводов

Первый образец – кабель акустический

Испытывался провод – кабель акустический OEHLBACH 2*2,50 мм. Обычно он продается в бухтах, намотанных на каркас. Далее краткие характеристики производителя.

• Высококачественный стерео акустический кабель. Данный акустический кабель для использования с усилителями мощностью приблизительно 150 ватт на канал.
• Наружная оболочка этого кабеля производства компании Oehlbach изготовлена из нескольких видов прочного и гибкого пластика.
• Внутренний проводник изготовлен из нескольких отдельных проводов, смотанных воедино для формирования пучка, поэтому такой кабель отличается высокой степенью гибкости и удобством прокладки.
• В качестве материала внутреннего проводника использовалась бескислородная медь (OFC), обеспечивающая высокую надежность передачи данных.

Странно звучит в описании строка – “Высококачественный стерео акустический кабель”. Похоже, что этот кабель – стерео! Нет, видимо – опечатка. И с чего производитель решил, что можно использовать именно этот кабель (2,5 мм) для акустики приблизительно 150 ватт. Двухсот ваттный усилитель этот провод не выдержит?

То что он очень гибок – тут не поспорить. Действительно, толщина провода кабеля говорит нам, что он будет достаточно жестким. А вот и нет! Неожиданно, кабель очень эластичный, как и заявлено, за счет технологии производства. Наверно, таким проводом лучше всего подключать свою акустику.

Последнее – заявка на то, что медь использована – бескислородная. Об этом и тема разговора. Далее.

Второй образец – кабель электрический

Второй испытуемый провод – самый, что ни на есть, обычный, электрический, для электропроводки. Взяли ПВС 2х2,5. В магазинах можно увидеть бухты по 50, 100 метров, но и по 200 метров можно встретить. Краткое описание применения и характеристики.

Расшифровка маркировки провода ПВС 2х2,5

• П – провод;
• В – изоляция и оболочка из ПВХ пластиката;
• С – соединительный;
• 2 – Количество токопроводящих жил
• 2,5 – Номинальное сечение жилы (мм

  2

Описание применения провода ПВС 2х2,5

Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных на напряжение до 380 В номинальной частоты 50 Гц;

Из такого провода часто мы делаем себе для бытовых нужд разного рода удлинители. Они наверняка смогут выдержать и стиральную машину и холодильник и утюг, даже одновременно включенные. Редко кому приходило в голову специально подключать акустику именно таким проводом. Хотя у многих – именно электрическим проводом и подключены колонки.

Выводы

Провод электрический ПВС 2*2,5 мм2, средняя цена, на момент написания статьи, составляет от 35 до 50 рублей за один метр, не особо зависит от производителя. Это цена именно за провод, сечением 2,5 мм2

Повторюсь, что некоторые производители имеют неосторожность предлагать провод, предположим, 1,5 квадрата с маркировкой 2,0. Эти провода мы не берем в расчет.
Провод акустический Oehlbach 2*2,5 мм2, стоит от 370 до 480 рублей за один метр. Можно купить и дороже, если провод уже обрезан, скажем по 3 метра, и на концах установлены какие либо разъемы

Можно найти и дешевле, если купить трёхсот метровую бухту, тогда один метр может стоить и от 270 рублей.

Можно купить и дороже, если провод уже обрезан, скажем по 3 метра, и на концах установлены какие либо разъемы. Можно найти и дешевле, если купить трёхсот метровую бухту, тогда один метр может стоить и от 270 рублей.

Конечно, если учитывать, что – “берешь больше, платишь меньше!”, тогда можно найти и купить чуть дешевле и тот и другой провод. Но задача не в том, чтобы купить дешевле. Проблема в том, чтобы не купить очень дорого то, что можно заменить на более дешевый вариант, абсолютно без потери технических характеристик и качества звука.

Выражение – “скупой платит дважды!” – тут ни каким боком не подходит. Это лично моё мнение, потому как проведенные замеры убеждают в том, что и тот и другой провод выполняет свои технические задачи, которые мы от него и требовали.

Каким проводом удобнее подключать акустику? При подключении акустики и тот и другой провод одинаково удобен. Потому, все сводится к качеству звука, воспроизводимой нашей акустикой.
