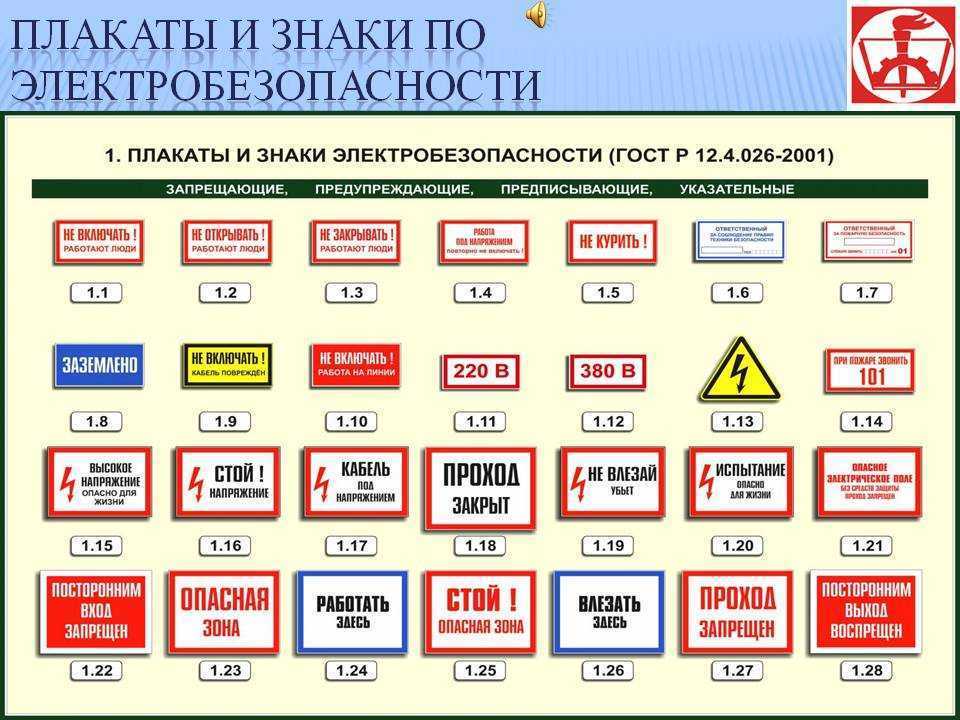

Виды знаков по ГОСТ

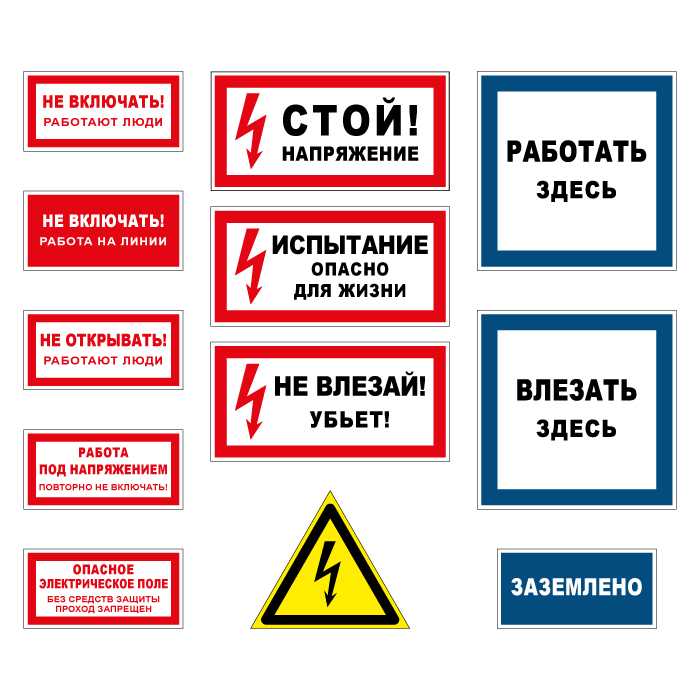

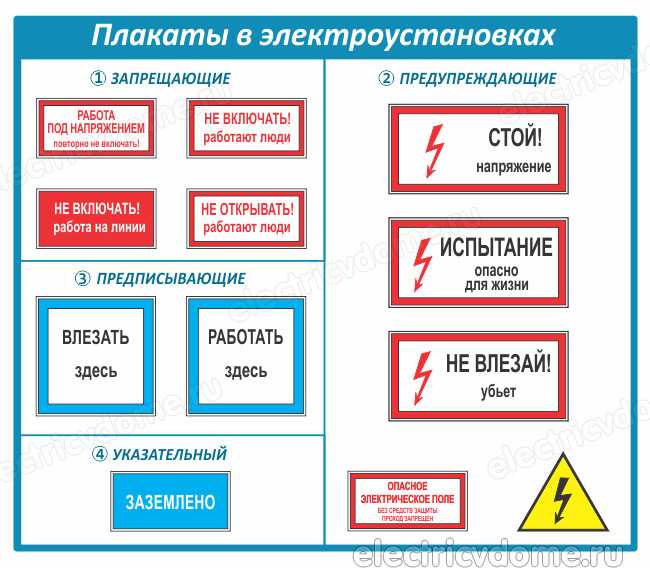

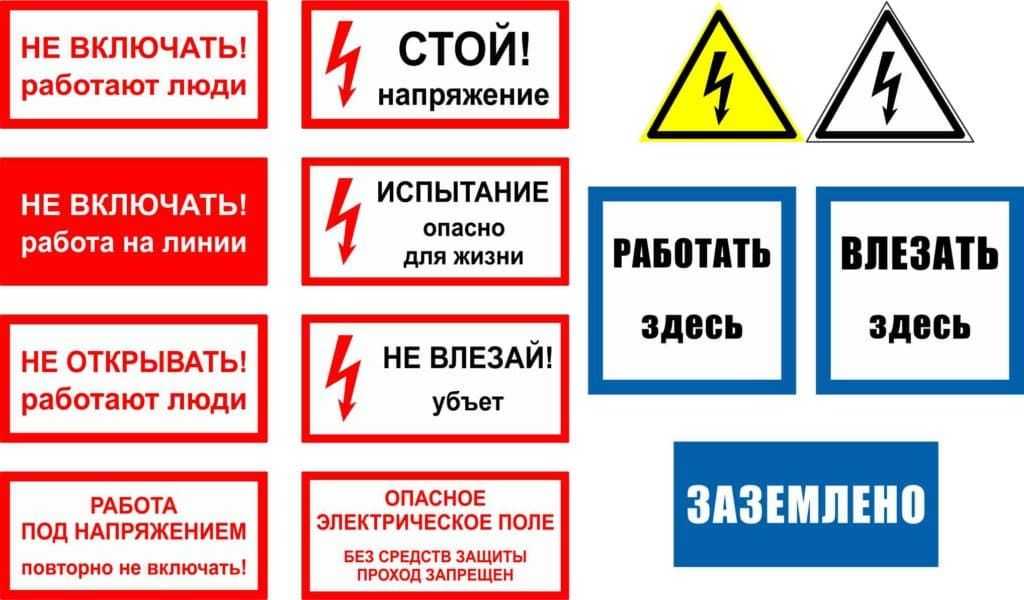

Существуют нормативные документы, регламентирующие типы информационных табличек, используемые для запрета или ограничения действий на оборудовании. В соответствии с данной классификацией, плакаты и знаки безопасности бывают нескольких видов:

Запрещающие таблички – это изделия, которые информируют о запрете на включение или отключение коммутационного устройства в щитке при проведении профилактических или ремонтных работ;
Предупреждающие плакаты. В данном случае знаки исполняют функцию по информированию персонала о приближении к опасным линиям электропередач и другим элементам, находящимся под высоким напряжением;
Предписывающие таблички – это указатели, которые нужны для определения места проведения ремонта или монтажа оборудования, чаще всего выставляются старшим мастером при планировании обслуживания линии;

Указательный плакат. Данный инструмент относится к информационным табличкам, которые имеют справочный характер и указывают на характеристики линии, заземление или тип напряжения.

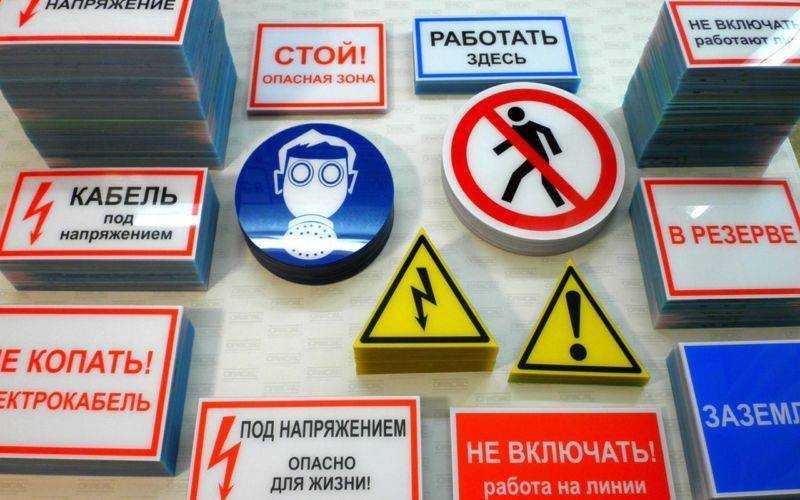

Это основные группы знаков и плакатов, которые наиболее часто можно встретить при монтаже, подключении или ремонте электрических установок. Также можно классифицировать подобные изделия по принципу расположения. В первую очередь, они бывают стационарного типа – это те детали, которые устанавливаются на неподвижных объектах на весь срок эксплуатации агрегатов. Чаще всего это предупреждающие и запрещающие таблички с информацией о высоком напряжении, направлении магистрали и графике проведения профилактических работ.

Также можно отдельно выделить мобильные указатели. В отличие от стационарных, эти детали монтируются на объектах временно и после выполнения ремонта или других действий могут быть сняты и применены повторно.

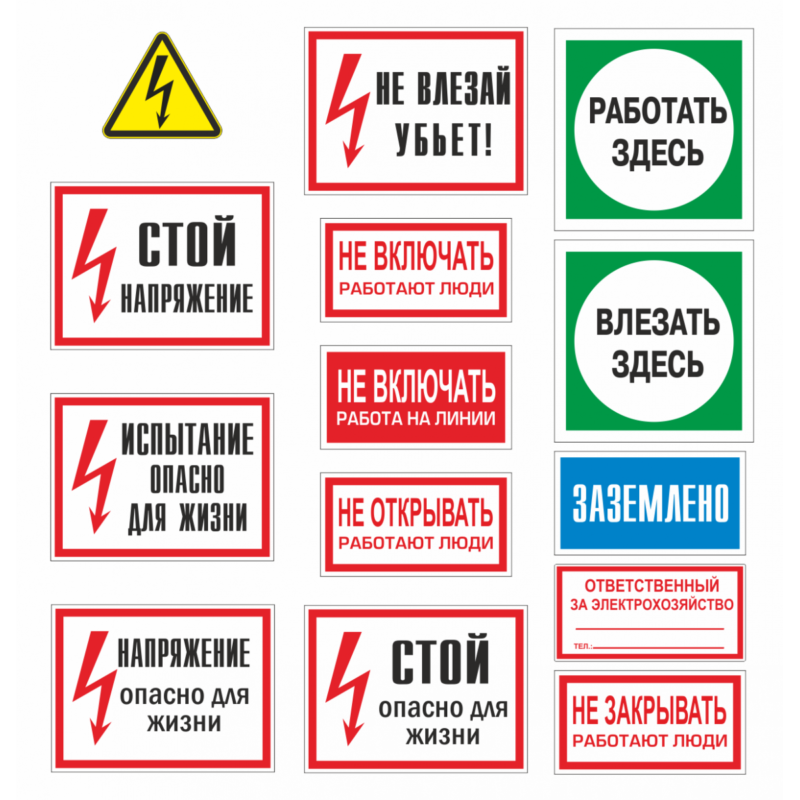

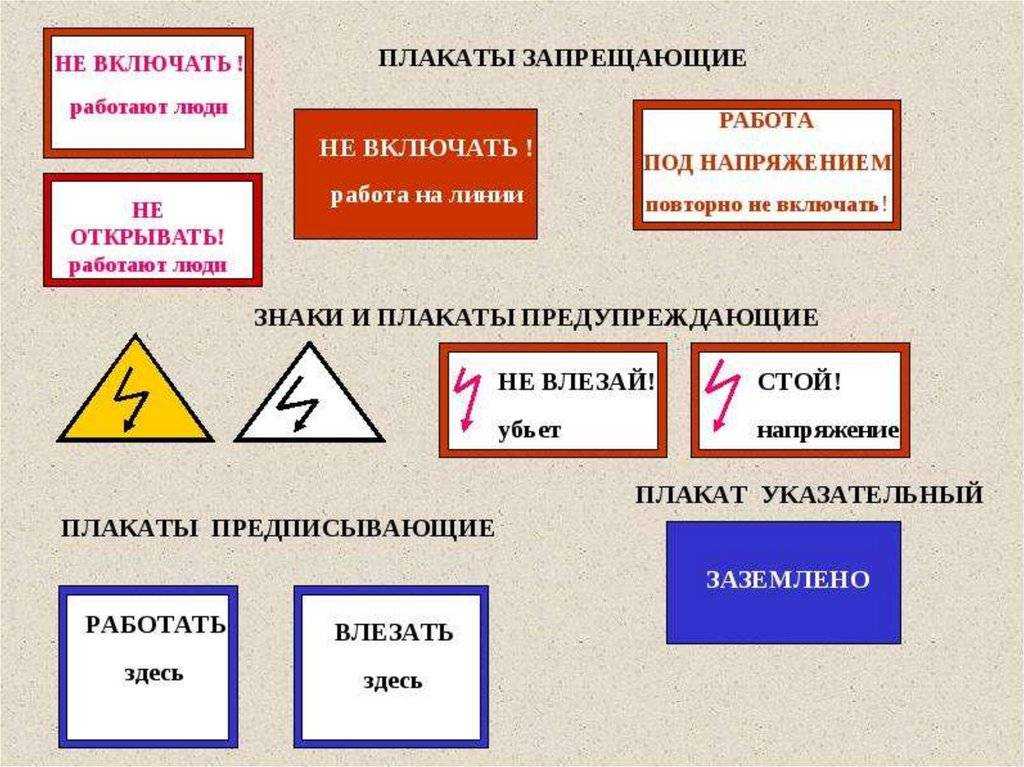

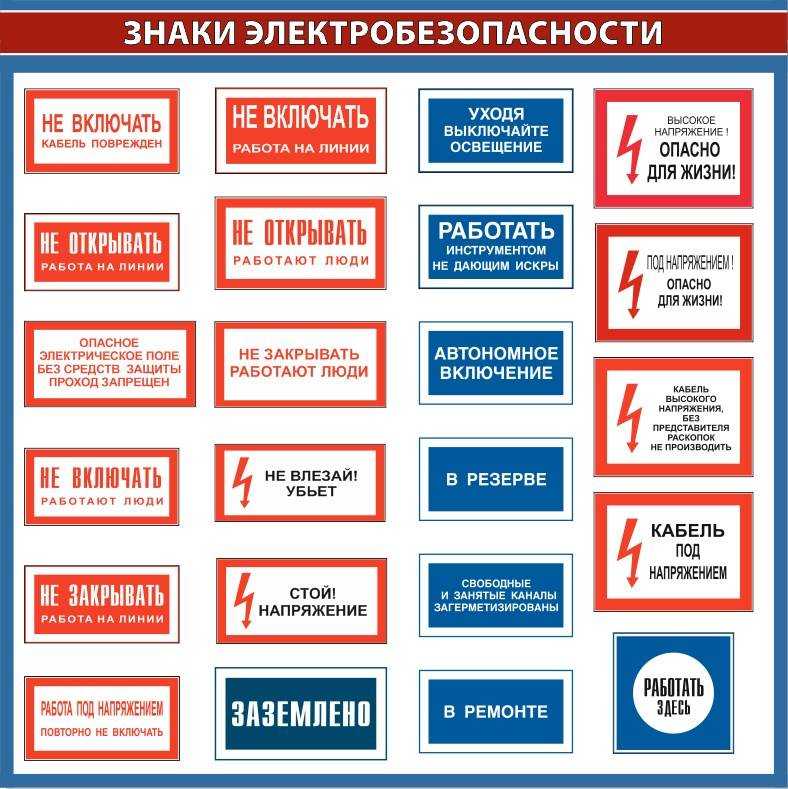

Запрещающие плакаты

Плакаты по электробезопасности, относящиеся к этому типу, имеют регламентированные размеры и цветовое оформление. Чаще всего это красные обозначения и цифры на белом фоне в красной рамке. К таким табличкам можно отнести:

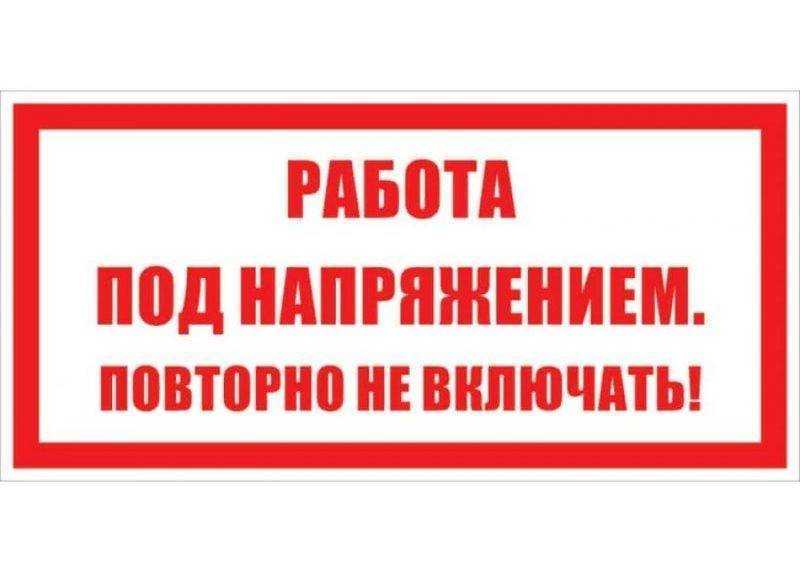

«Работа под напряжением повторно не включать» – этот указатель запрещает включение оборудования без согласования с сотрудником, ответственным за выполнение действий, после того, как оно было отключено. Чаще всего эти детали являются мобильными и монтируются на узлы управления во время проведения обслуживания или установки нового оборудования. Размеры – 100 на 200 миллиметров, ширина обрамления – 5 мм. Буквы и рамка выполнены в красном цвете на белом фоне;

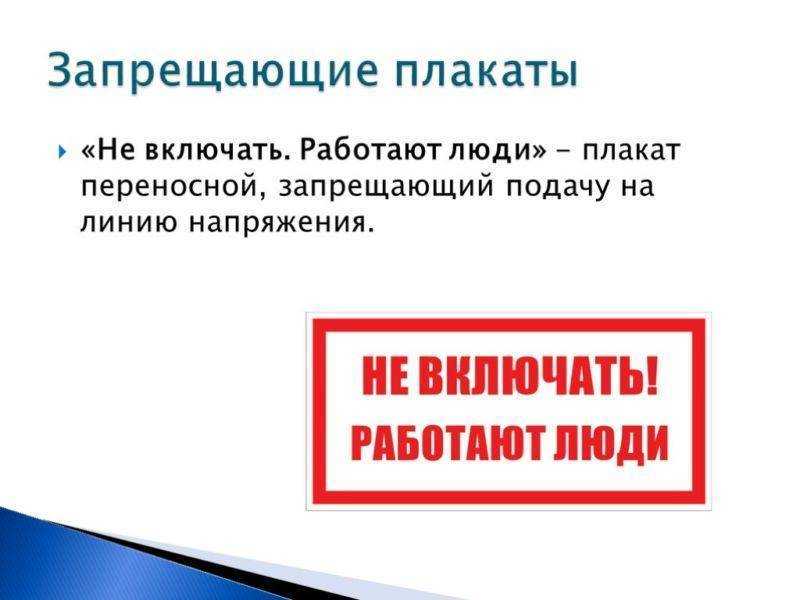

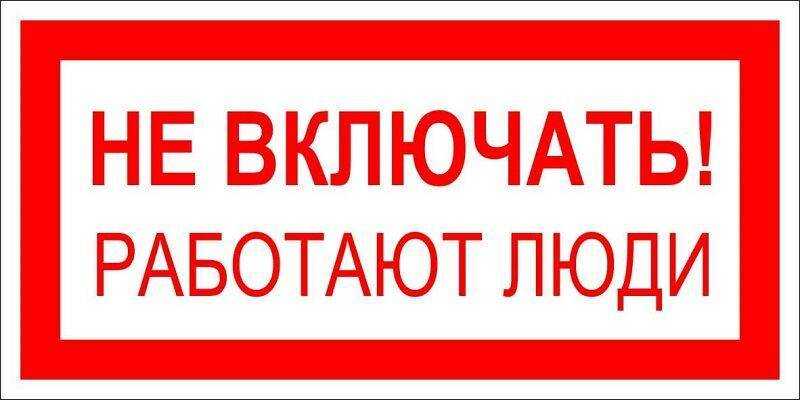

«Не включать! Работают люди». Здесь плакат временный, запрещает включение электричества на магистраль. В обязательном порядке устанавливается на рубильники, кнопки и рычаги управления автоматических выключателей, при функционировании которых напряжение может поступать на проводники. Используется для энергоустановок как до 1000 В, так и выше. Цветовое исполнение в данном изделии – в виде белых букв на красном фоне, размеры могут быть 200 на 100 мм или 100 на 50;
«Не открывать! Работают люди». Запрещающий плакат, который нужно вывешивать на задвижках и вентилях, а также шаровых кранах, перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители).

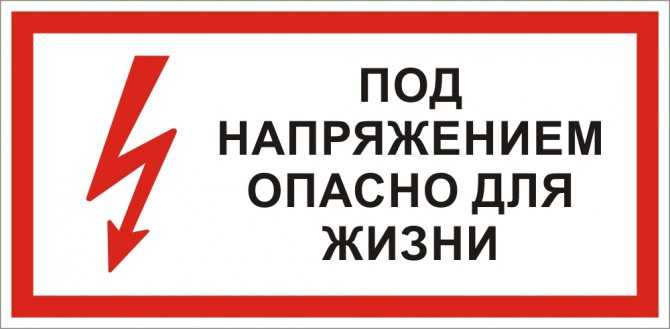

Предупреждающие плакаты и знаки безопасности, применяемые в электроустановках на производстве

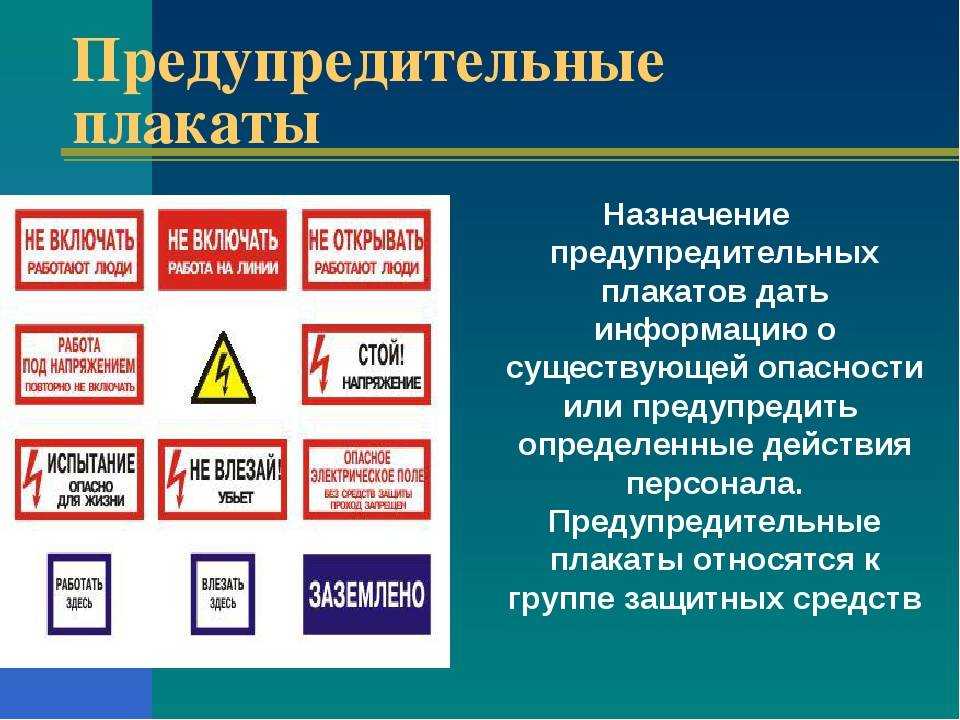

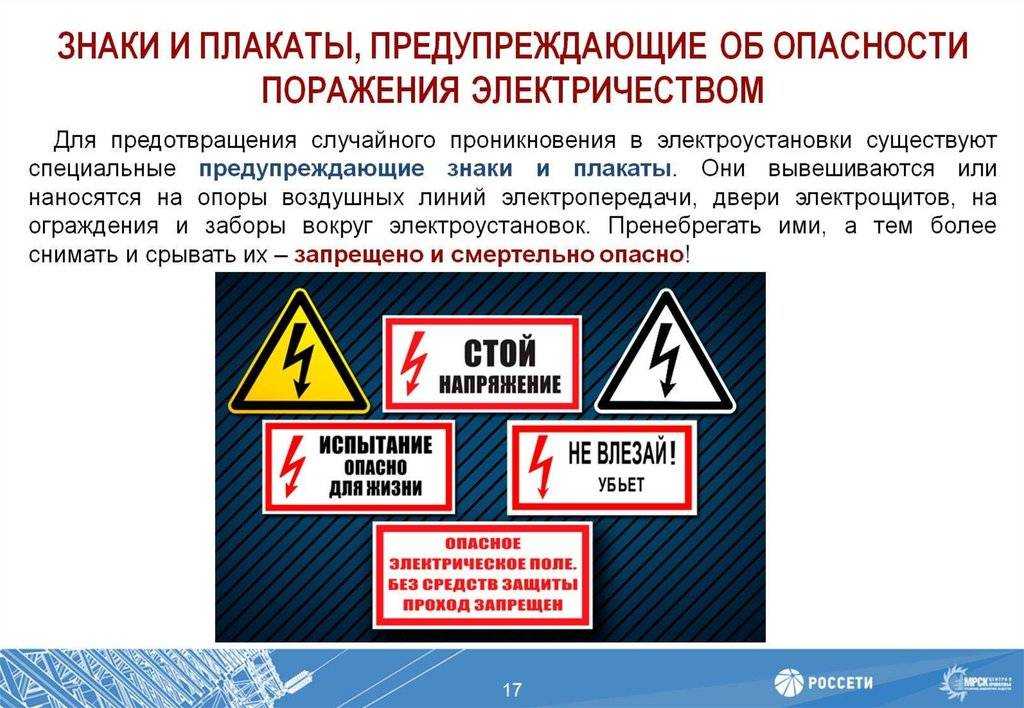

Предупредительные плакаты, как и все знаки, которые не являются запрещающими, несут какую-либо информацию, о чем-то тем самым предупреждая людей. Предупреждающие плакаты призваны ставить электрика в известность о приближении на опасное расстояние к небезопасным частям.

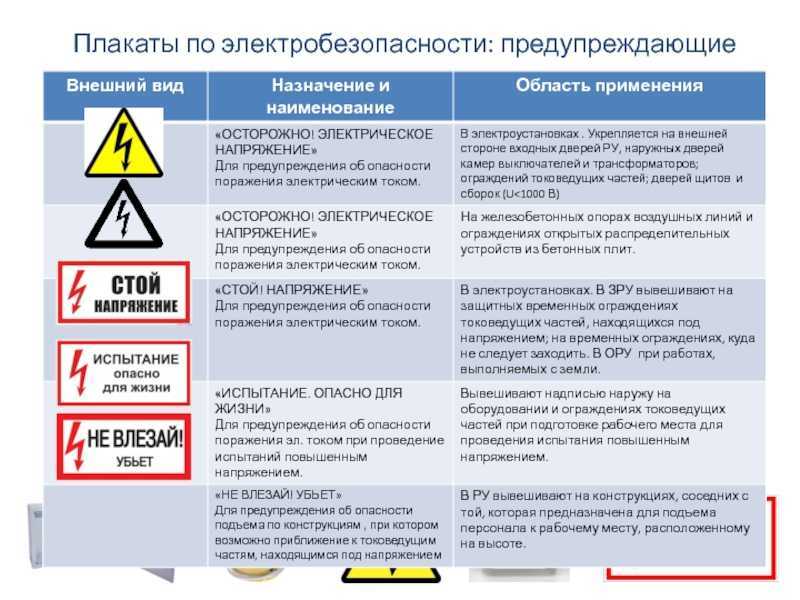

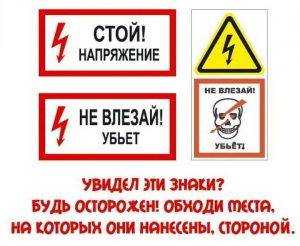

К предупреждающим относятся:

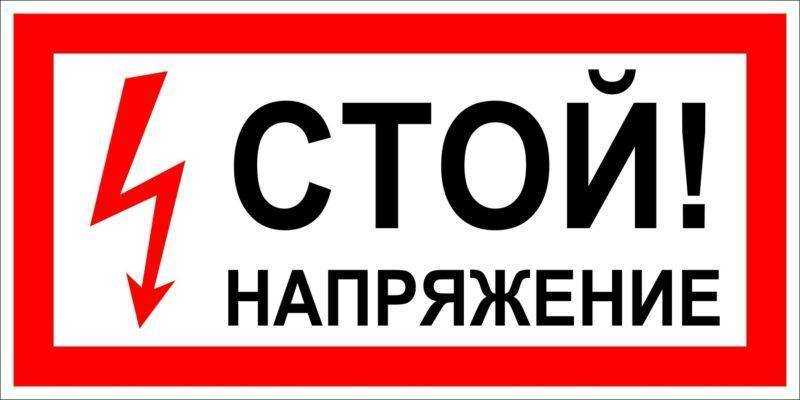

«Стой! напряжение». Сигнал предупреждает об вероятной опасности приближения к небезопасным токовыводящим частям электроустановок, которые находятся под сильным напряжением. Применяется там, где электрощитовая, бывает с ощностью напряжения от 1000 В и больше. Размеры плаката равняются – 300х150 мм. На нем изображена красная стрела, которая выполнена согласно ГОСТ 12.4.026. Красная кайма имеет ширину – 15 мм. Текст делается на белом фоне буквами черного цвета.

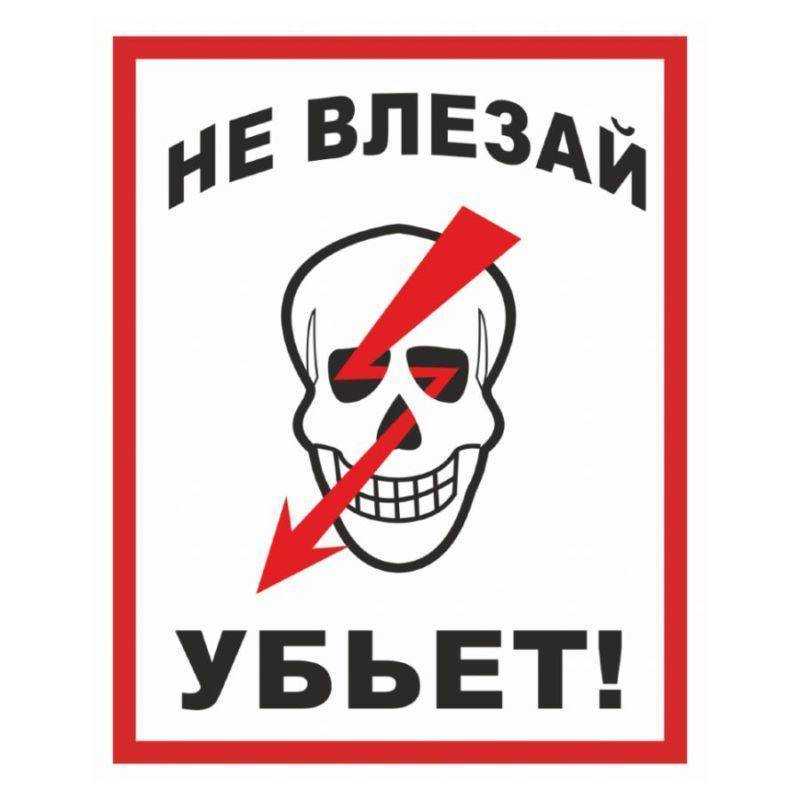

«Не влезай! убьет» – слоганы с черепом предупреждают о приближении человека при подъеме по конструкции к токоведущим частям, находящимся под напряжением. На знаке предупреждения «не лезь» изображена стрелка красного цвета. По размерам значок выполняют 300х150 мм. Красная кайма имеет ширину – 15 мм. Надпись делают буквами черного цвета. Фон при этом белый.
«Испытание опасно для жизни». Приложение предупреждает приближающегося об опасности удара электрическим током при проделывании испытаний на высоковольтных установках. Такие значки вывешивают на ограждения рабочих мест в то время, когда проводятся высоковольтные испытания. Размеры данного знака – 300х150 мм.
«Опасное электрическое поле» – этот плакат, предупреждает о возможности травмоопасного воздействия электрическим полем на обслуживающий электроустановку персонал, и запрещает передвижение работников без применения защитных средств. Устанавливаются они в ОРУ, где напряжение больше 330 кВ на высоту 150 – 200 см на ограждении участков, там, где напряженность электрополя больше 15 кВ/м. Параметры плаката – 100х200 мм. Ширина алой окантовки – 10 мм

Текст выполняется на белом фоне буквами алого цвета.

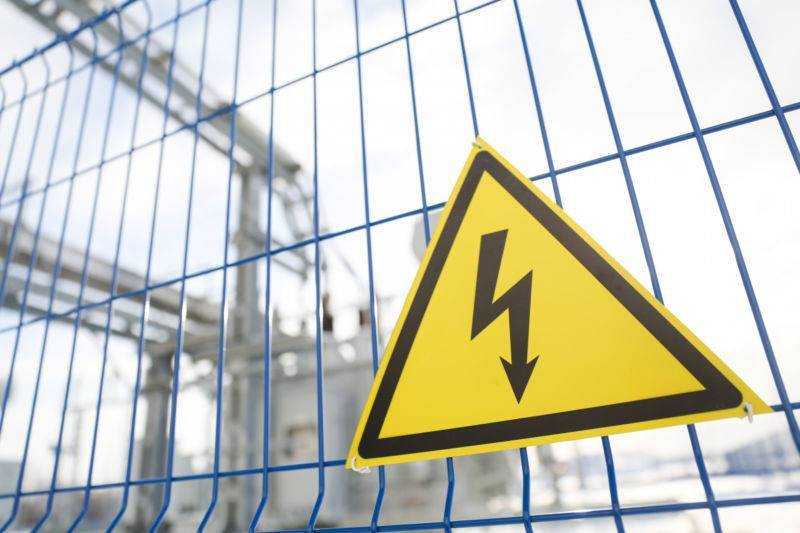

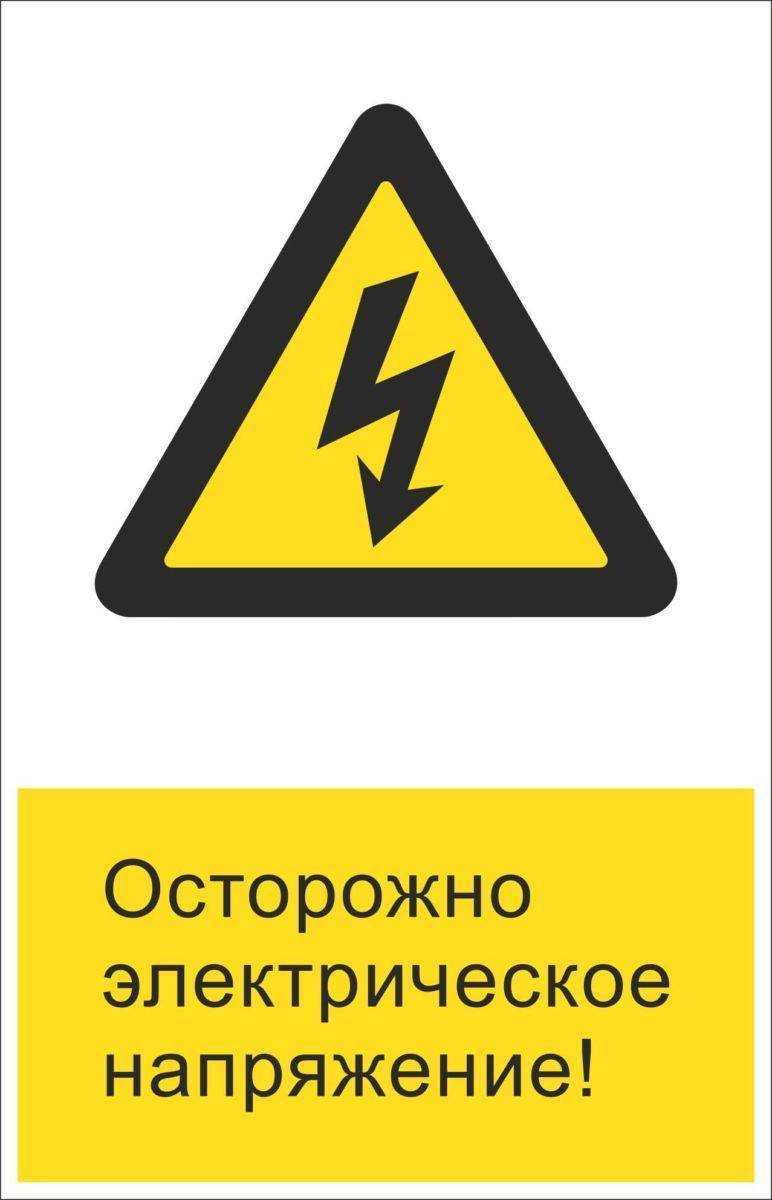

«Осторожно! электрическое напряжение» – предупреждающий электрощит электроопасности в треугольнике, который предупреждает об опасности воздействия электричества. Его вывешивание производят в электроустановках всех классов и подклассов подстанций и электростанций, а также в быту. Выполняется табличка в виде равностороннего треугольника со сторонами 300 мм

Размещается на дверях помещений необходимых. Кайма и стрела должны быть черного цвета, фон – желтый.

Выполняется табличка в виде равностороннего треугольника со сторонами 300 мм. Размещается на дверях помещений необходимых. Кайма и стрела должны быть черного цвета, фон – желтый.

Данный знак может быть нанесен и черной краской на бетонные поверхности с помощью трафарета.

Предупреждающие знаки

Код знака Цветографическое изображение Смысловое значение Место размещения (установки) и рекомендации по применению

W 01

Пожароопасно. Легковоспламеняющиеся вещества Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами.На входных дверях, дверцах шкафов, емкостях и т.д.

W 02

Взрывоопасно Использовать для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам.На входных дверях, стенах помещений, дверцах шкафов и т.д.

W 03

Опасно. Ядовитые вещества В местах хранения, выделения, производства и применения ядовитых веществ

W 04

Опасно. Едкие и коррозионные вещества В местах хранения, выделения, производства и применения едких и коррозионных веществ

W 05

Опасно. Радиоактивные вещества или ионизирующее излучение На дверях помещений, дверцах шкафов и в других местах, где находятся и применяются радиоактивные вещества или имеется ионизирующее излучениеДопускается применять знак радиационной опасности по ГОСТ 17925

W 06

Опасно Возможно падение груза Вблизи опасных зон, где используется подъемно-транспортное оборудование, на строительных площадках, участках, в цехах, мастерских и т.п.

W 07

Внимание. Автопогрузчик В помещениях и участках, где проводятся погрузочно-разгрузочные работы

W 08

Опасность поражения электрическим током На опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов

W 09

Внимание Опасность (прочие опасности) Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью

W 10

Опасно. Лазерное излучение На дверях помещений, оборудовании, приборах и в других местах, где имеется лазерное излучение

W 11

Пожароопасно. Окислитель На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя

W 12

Внимание. Электромагнитное поле На дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля

W 13

Внимание

Магнитное поле На дверях помещений, оборудовании, приборах и в других местах, где действуют магнитные поля

W 14

Осторожно. Малозаметное препятствие В местах, где имеются малозаметные препятствия, о которые можно споткнуться

W 15

Осторожно

Возможность падения с высоты Перед входом на опасные участки и в местах, где возможно падение с высоты

W 16

Осторожно. Биологическая опасность (Инфекционные вещества) В местах хранения, производства или применения вредных для здоровья биологических веществ

W 17

Осторожно. Холод На дверцах холодильников и морозильных камер, компрессорных агрегатах и других холодильных аппаратах

W 18

Осторожно. Вредные для здоровья аллергические (раздражающие) вещества В местах хранения, производства или применения вредных для здоровья аллергических (раздражающих) веществ

W 19

Газовый баллон На газовых баллонах, складах и участках хранения и применения сжатых или сжиженных газов.Цвет баллона: черный или белый, выбирается по ГОСТ 19433

W 20

Осторожно. Аккумуляторные батареи В помещениях и на участках изготовления, хранения и применения аккумуляторных батарей

W 22

Осторожно. Режущие валы На участках работ и оборудовании, имеющем незащищенные режущие валы, например на деревообрабатывающем, дорожном или сельскохозяйственном оборудовании

W 23

Внимание. Опасность зажима На дверцах турникетов и шлагбаумах

W 24

Осторожно. Возможно опрокидывание На дорогах, рампах, складах, участках, где возможно опрокидывание внутризаводского транспорта

W 25

Внимание. Автоматическое включение (запуск) оборудования На рабочих местах, оборудовании или отдельных узлах оборудования с автоматическим включением

W 26

Осторожно. Горячая поверхность На рабочих местах и оборудовании, имеющем нагретые поверхности

W 27

Осторожно. Возможно травмирование рук На оборудовании, узлах оборудования, крышках и дверцах, где возможно получить травму рук

W 28

Осторожно. Скользко На территории и участках, где имеются скользкие места

W 29

Осторожно. Возможно затягивание между вращающимися элементами На рабочих местах и оборудовании, имеющем вращающиеся элементы, например, на валковых мельницах

W 30

Осторожно. Сужение проезда (прохода) На территориях, участках, в цехах и складах, где имеются сужения прохода (проезда) или присутствуют выступающие конструкции, затрудняющие проход (проезд)

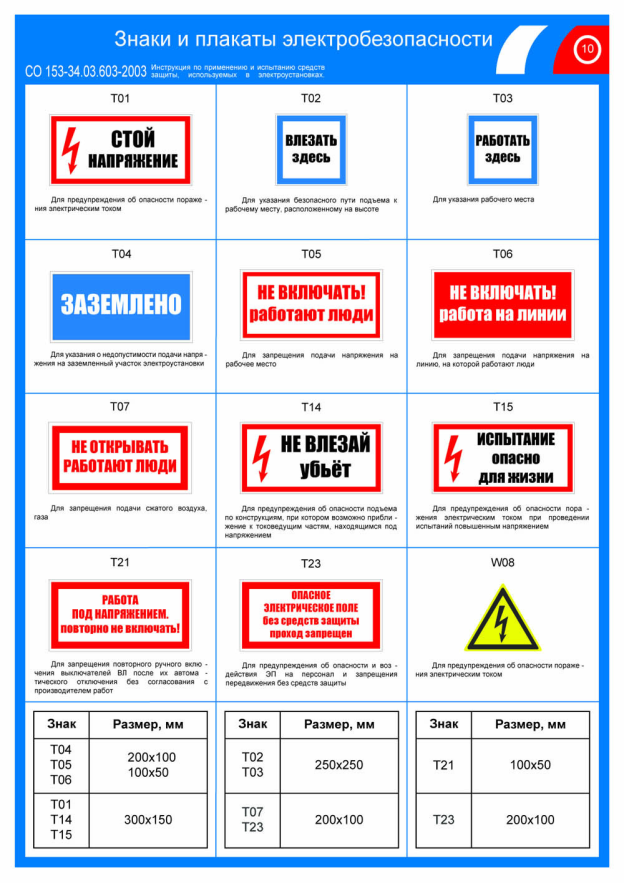

Знаки безопасности электрических установок

27.10.2016

В современном мире участились случаи чрезвычайных ситуаций, связанных с электричеством, которые приводят к серьезным травмам.

И это происходит не из-за того, что нас не предупреждают о наличии каких-либо высоковольтных устройств вблизи, а потому, что мы не замечаем знаки безопасности в силу невнимательности.

На самом деле мы живем в окружении большого количества предупреждающих обозначений, связанных не только с электричеством. Осталось только придавать им особое значение и знать их расшифровку.

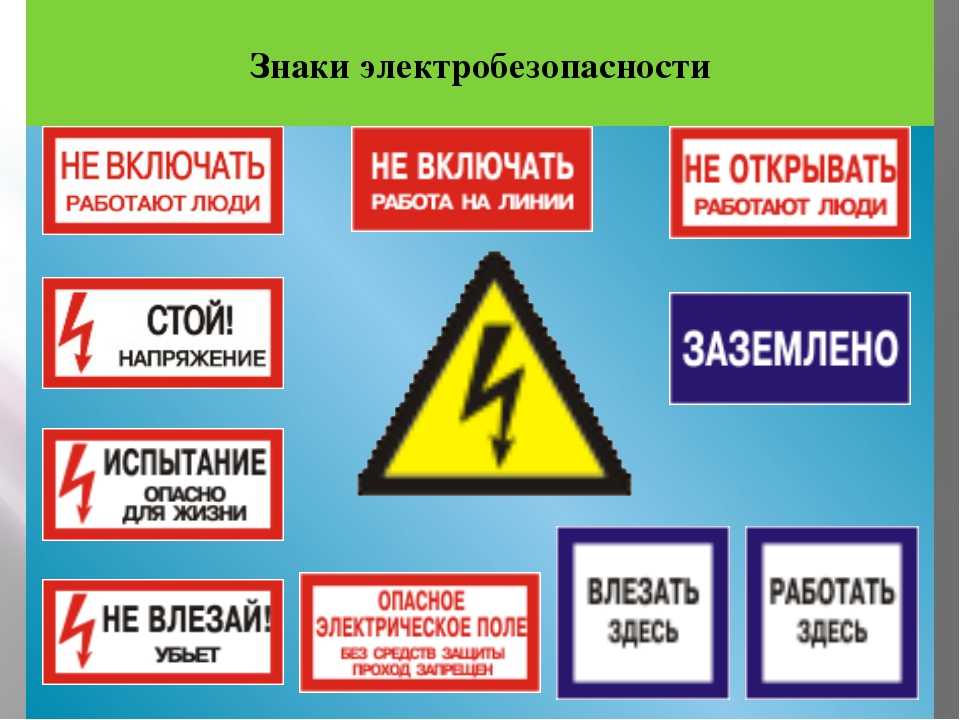

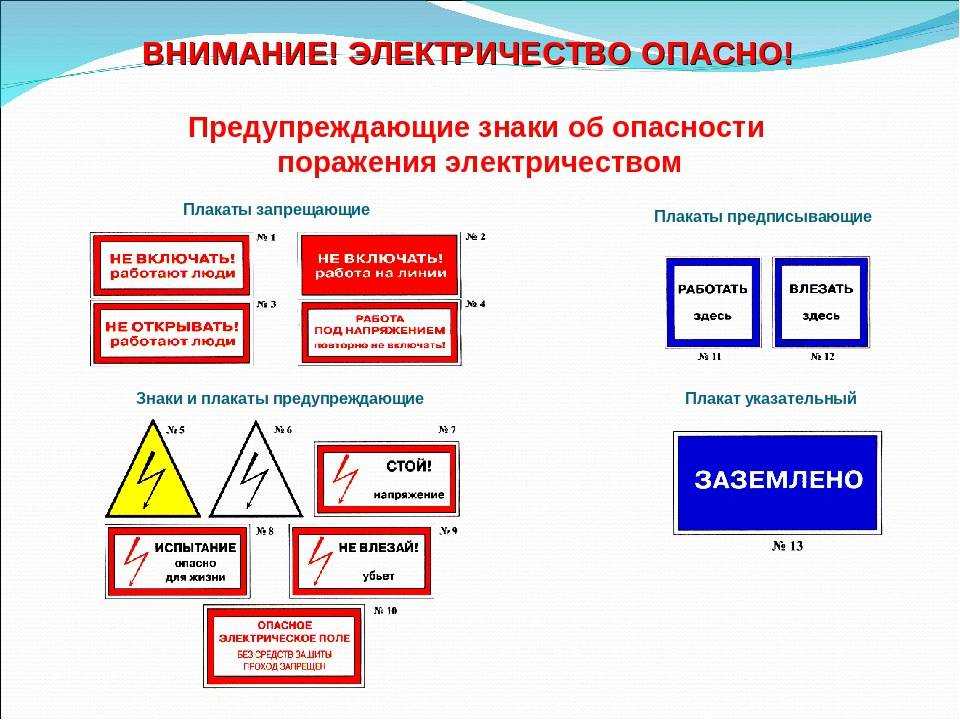

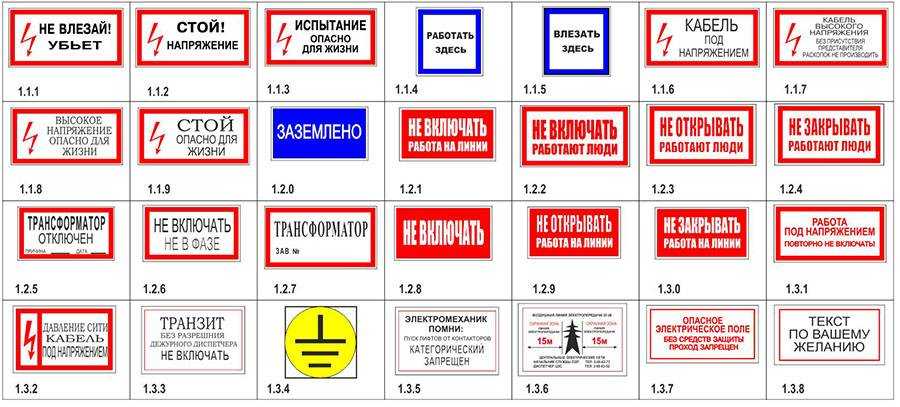

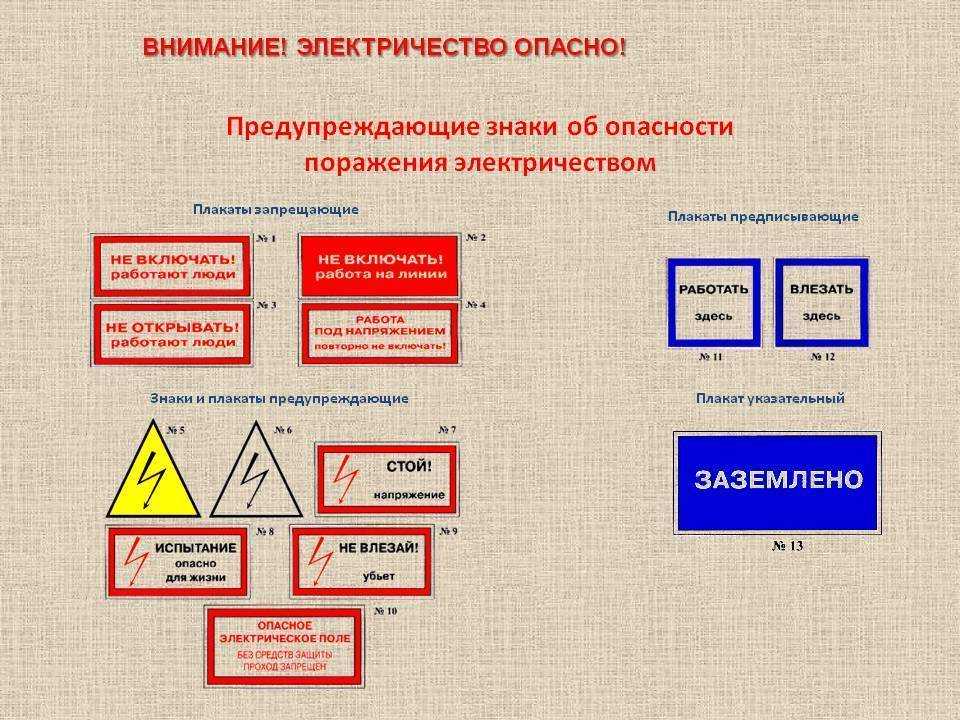

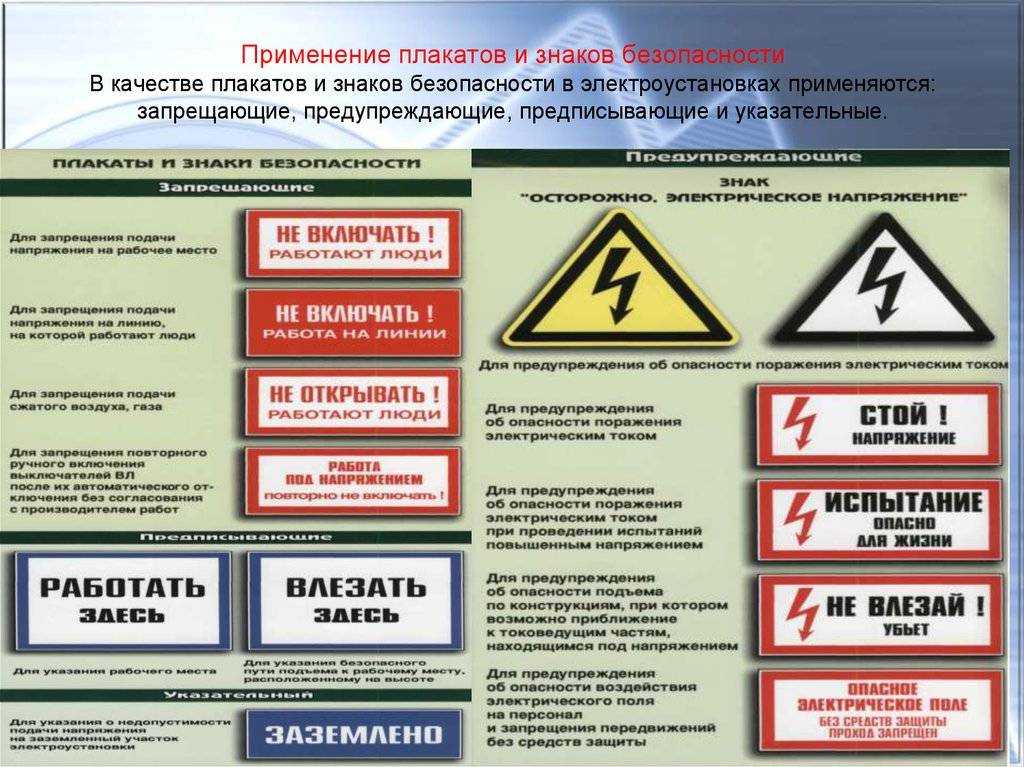

Знаки безопасности бывают нескольких видов: предупреждающие, запрещающие, предписывающие, указательные. По принципу монтажа бывают как переносными, так и статичными.

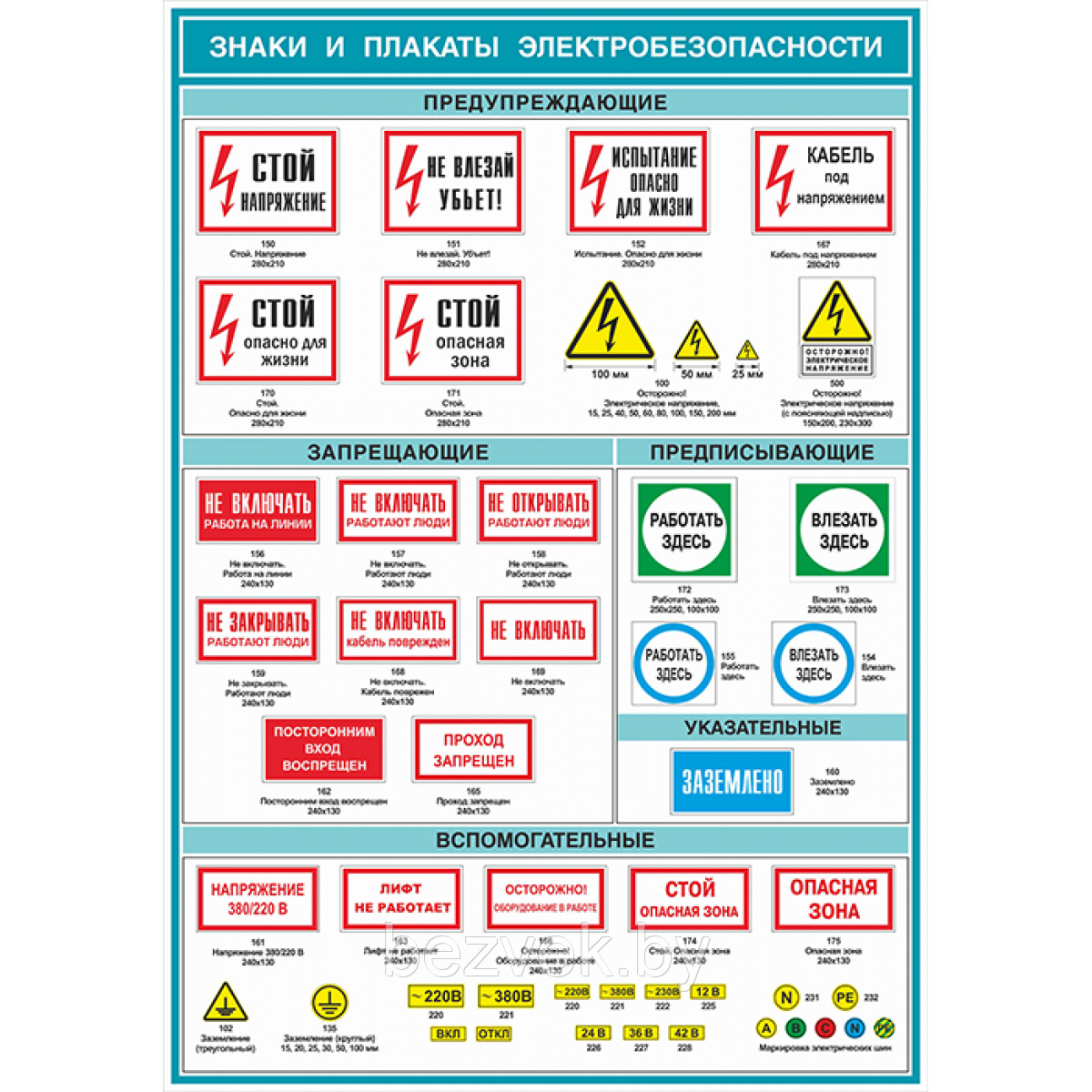

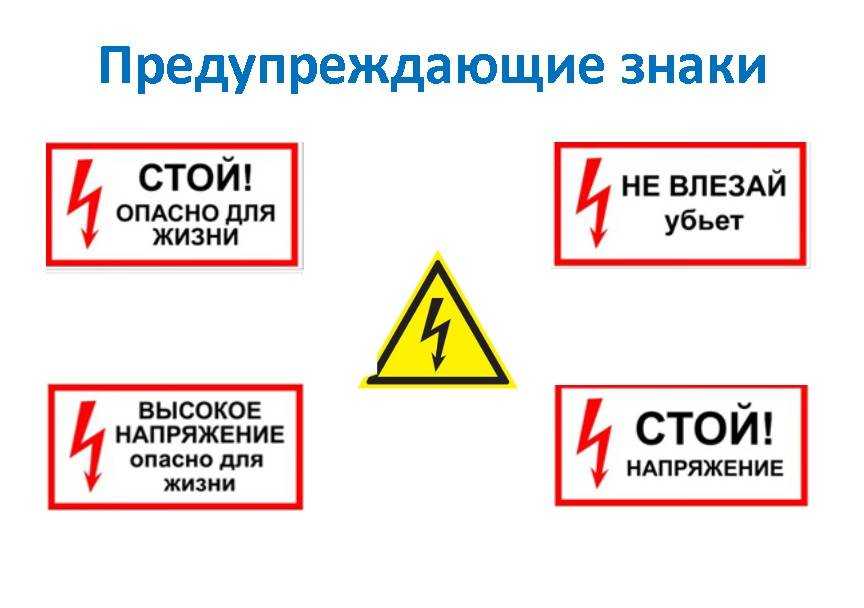

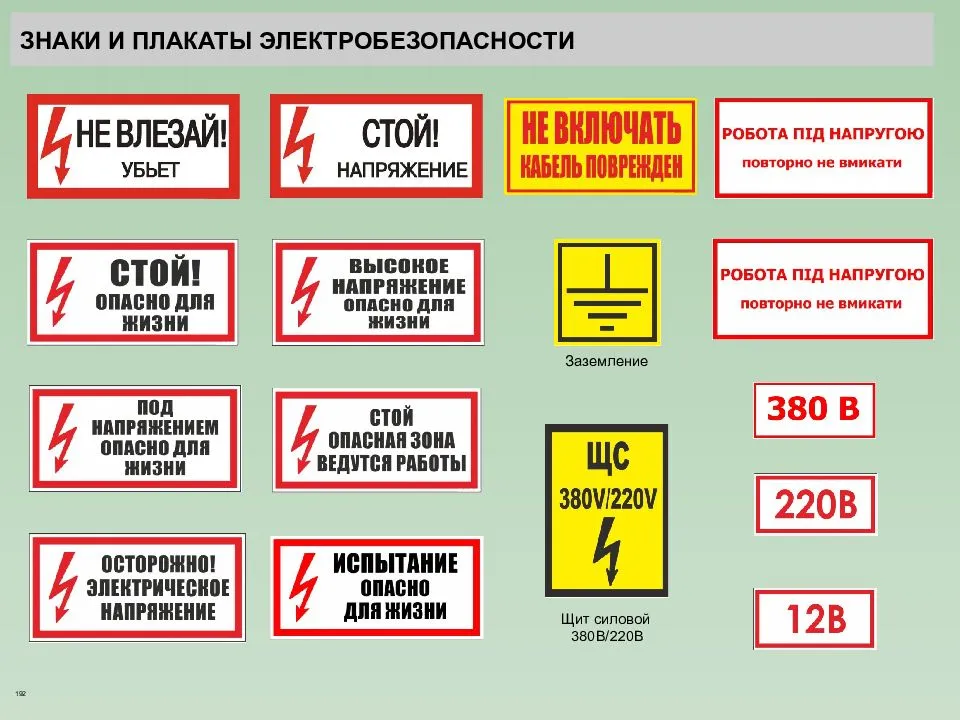

Предупреждающие знаки

Обратите внимание

Цель таких плакатов – предупреждение о нахождении на близком расстоянии токоведущих элементов под сильным напряжением. Размеры плакатов постоянные – 280*210 мм.

К предупреждающим знакам относятся:

“СТОЙ. НАПРЯЖЕНИЕ”: предупреждение о возможном поражении током. Используется в мощных электроустановках как электростанций, так и подстанций.

Также такой знак нередко размещается на ограждениях временного типа вблизи токоведущих частей в закрытых распределительных устройствах, при загораживании проходов в запрещенные зоны, а также на камерах, соседствующих с рабочими местами.

В открытых распределительных устройствах такие плакаты применяются при совершении работ с земли. Они вывешиваются на канатах, определяющих рабочее место, или же на ближайших к токоведущим элементам конструкциях.

“НЕ ВЛЕЗАЙ. УБЬЕТ!”: предупреждение о существующей опасности при подъеме по конструкциям, которые ведут к токоведущим элементам. Располагаются такие знаки на объектах, соседствующих с предназначенным для подъема персонала сооружением.

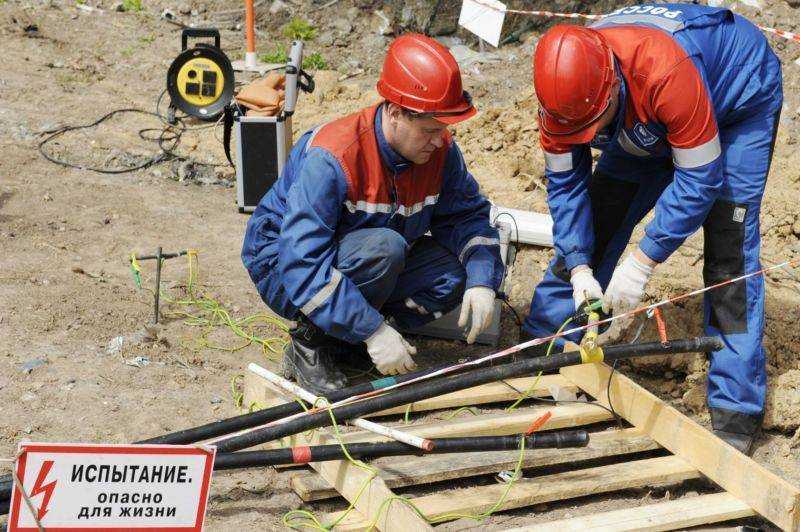

“ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ”: предупреждение о возможном поражении током во время проведения каких-либо испытаний при высоком напряжении. Вывешиваются такие знаки в подготовительный к проведению испытаний период на устройствах и ограждениях токоведущих частей.

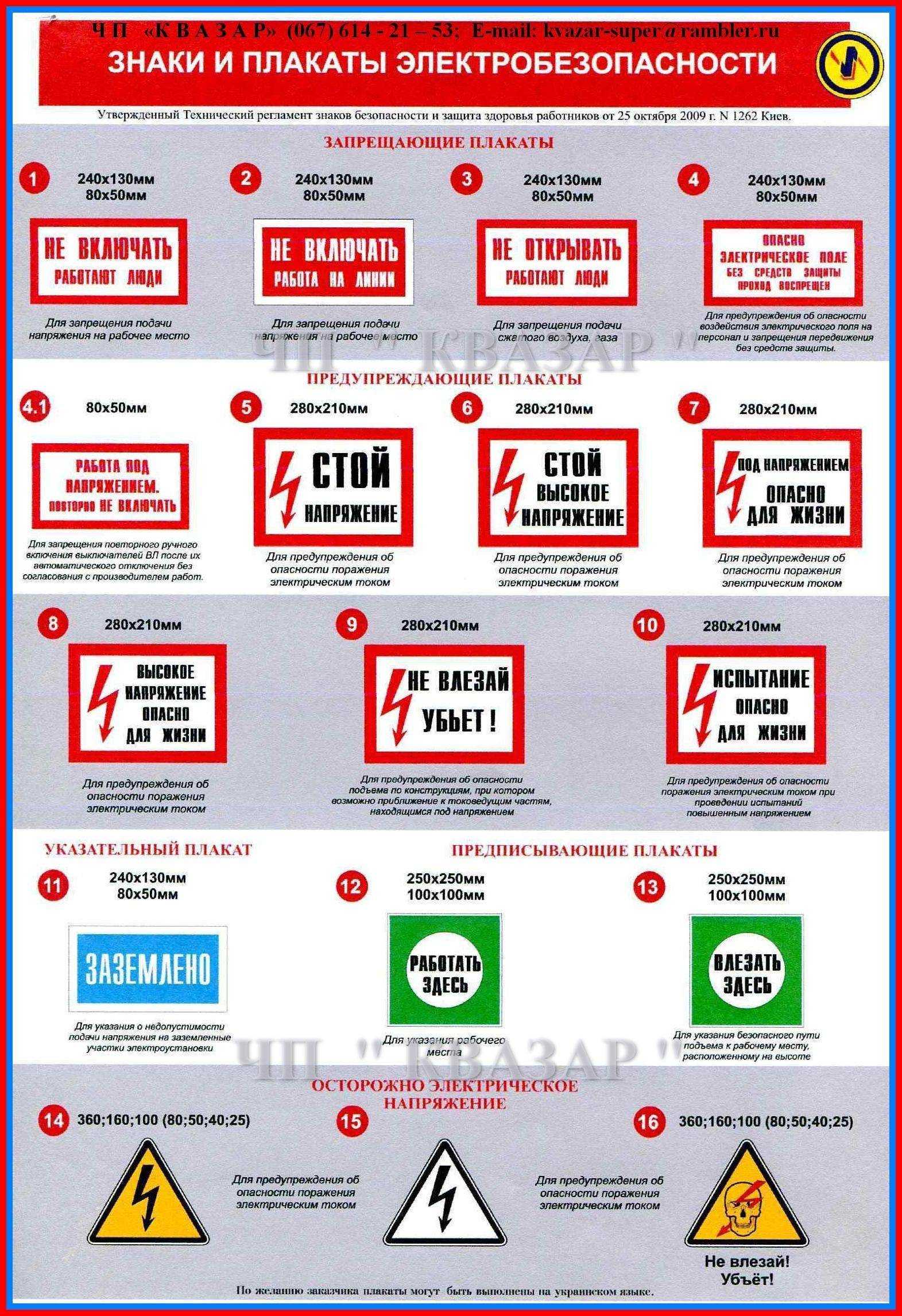

Запрещающие знаки

Роль запрещающих плакатов заключается в полном запрете совершения каких-либо действий, связанных с коммутационными устройствами. Размер таких изображений – 240*130 мм или 80*50 мм.

“НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на подачу напряжения к рабочему месту. Применяется в электрических установках, напряжение которых может быть как меньше, так и больше 1000 В. Размещаются такие знаки на следующих объектах:

приводы разъединителей;
приводы отделителей;
приводы выключателей нагрузки;
ключи и кнопки дистанционного управления;
коммутационная аппаратура: автоматы, рубильники, выключатели (не более 1000 В).

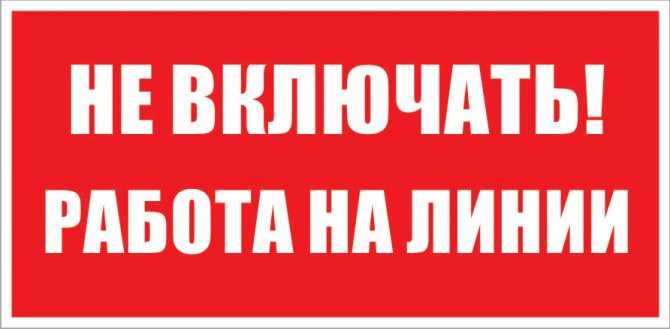

“НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ”: обозначение запрета на подачу напряжения на рабочую линию. Сфера применения аналогична предыдущему знаку. Отличие заключается в том, что размещение плакатов происходит на коммутационных аппаратах, которые при ошибке подают напряжение на воздушные и кабельные линии.

“НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на проникновение в рабочую зону сжатого воздуха или газа. Используется в электрических установках электростанций/подстанций. Развешиваются такие знаки на вентилях и рычагах, которые находятся на воздуховодах и пневматических приводах.

При случайном открытии данных конструкций может произойти подача сжатого воздуха в рабочую зону или же вовсе приведение в действие выключателей/разъединителей. Также плакаты располагаются на различных трубопроводах (водородных, углекислотных и пр.

), которые могут причинить колоссальный вред, если их ошибочно откроют.

Предписывающие знаки

Роль данных плакатов состоит в указании персоналу безопасных мест для работы. Выпускаются такие знаки в двух вариантах размеров: 250*250 мм и 100*100 мм.

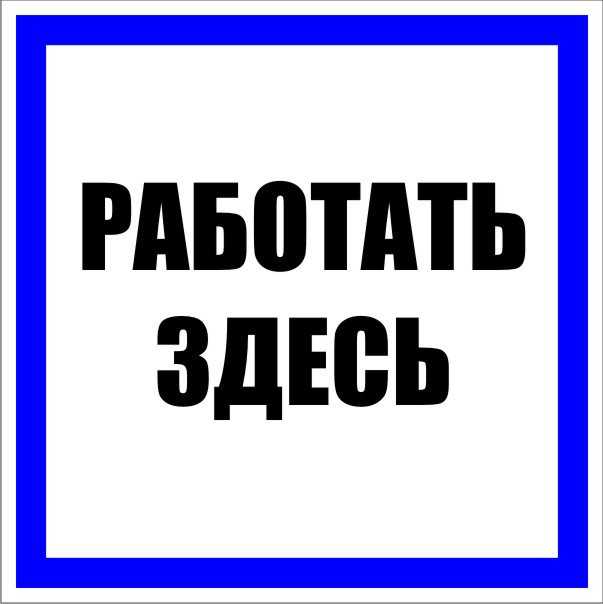

“РАБОТАТЬ ЗДЕСЬ”: прямое указание на рабочее место. Сфера применения – электроустановки электростанций/подстанций. Вывешивается такой плакат непосредственно на рабочем месте, а также в открытых распределительных устройствах в области прохода за ограждение.

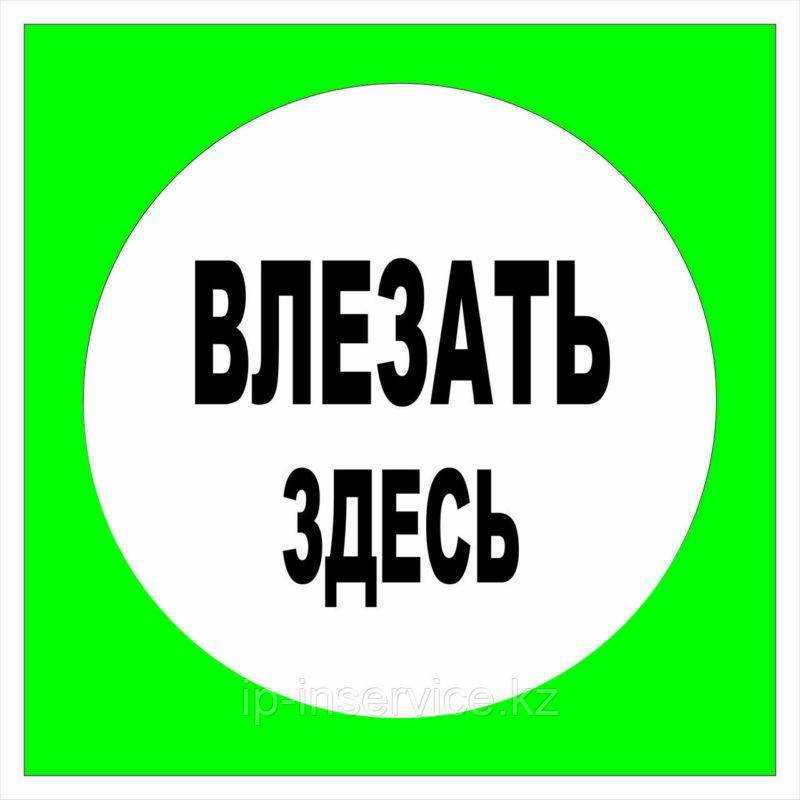

“ВЛЕЗАТЬ ЗДЕСЬ”: указание на безопасный путь подъема на рабочее место, находящееся на высоте.

Указательный плакат

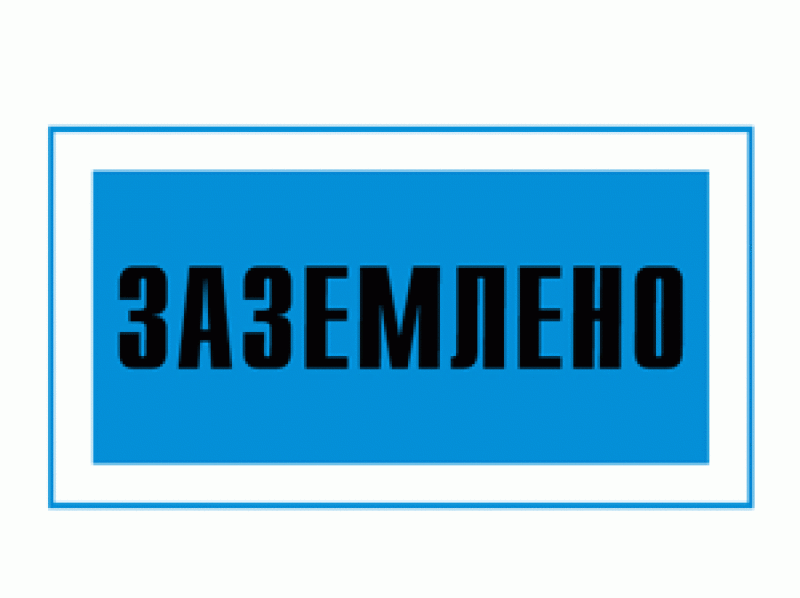

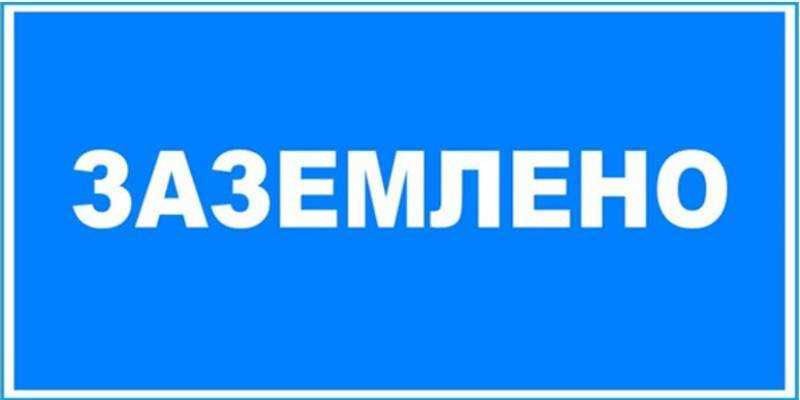

“ЗАЗЕМЛЕНО”: обозначение недопустимости подачи напряжения в область заземленного участка электрической установки. Такие плакаты выпускаются в двух размерных вариантах: 240*130 или 80*50 мм.

Размещаются такие знаки на приводах разъединителей, отделителей, выключателей нагрузки. Ведь именно при их случайном включении подается напряжение на заземленную часть электроустановки.

Кроме того, плакат “ЗАЗЕМЛЕНО” вывешивается на кнопках и ключах дистанционного управления.

Видео

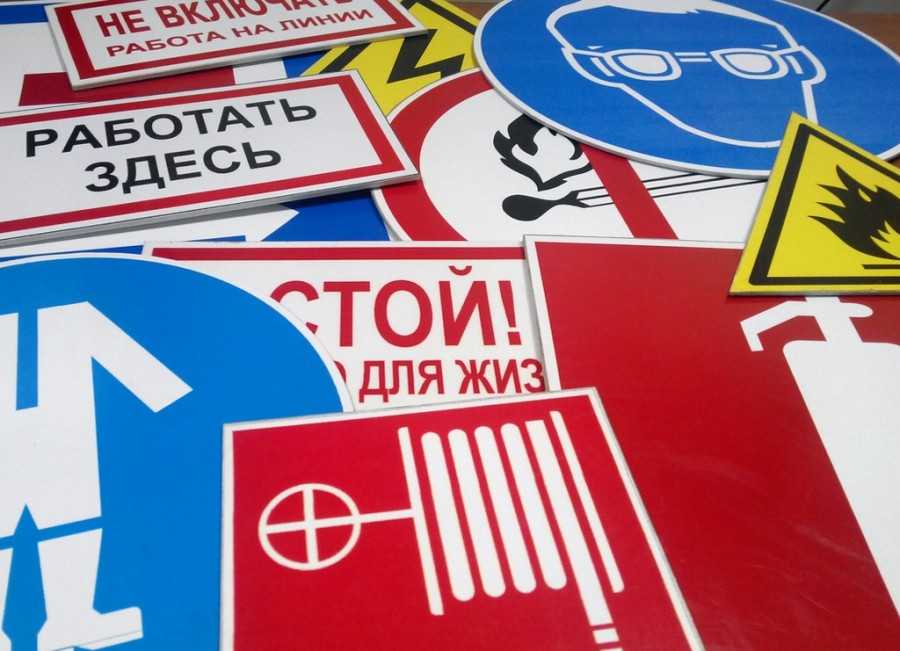

Пластиковые таблички и знаки изготавливаются из матового двухслойного вспененного ПВХ толщиной 2-3 мм. Материал обладает небольшим весом и высокой жесткостью, что позволяет ему быть идеальной заменой наклеек . В отличие от них, табличка не повторяет неровностей стены и может крепиться на нее точечно в нескольких местах на двусторонний скотч или клей и легко сниматься с нее, не испортив поверхность. Кроме того, таблички могут легко крепиться на саморезах.

При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм

Светостойкость и влагостойкость

Светостойкость краски составляет не менее 5 лет

в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделеТЕХНОЛОГИЯ ПЕЧАТИБезопасность

Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.

КРЕПЛЕНИЕ

Двусторонний скотч

Благодаря небольшому весу материал прочно удерживается на ровной поверхности при помощи двустороннего скотча. Существуют различные виды скотча для различных поверхностей. При необходимости вы можете приобрести необходимое количество скотча вместе с заказом или отдельно. Описание скотча мы можем выслать на вашу электронную почту.

Саморезы

При креплении саморезами материал не трескается, и для крепления таблички нет необходимости в предварительном сверлении отверстий.

Универсальный полимерный водостойкий клей для ПВХ

Клей подходит для быстрой наклейки ПВХ и пенопласта на любые поверхности.

Купить клей «TAIFUN» можно в разделе «Сопутствующие товары». Нажмите .

Во время проведения работ с электроустановками и коммутационной аппаратурой выполняются различные операции, представляющие опасность для здоровья и жизни обслуживающего персонала. Во избежание несанкционированного включения или отключения электрооборудования применяются специальные знаки электробезопасности, в которых отражается возможность или невозможность тех или иных действий работников. Они разделяются на различные категории и в первую очередь предупреждают о возможной опасности при контактах с оборудованием, находящимся под напряжением в электроустановках.

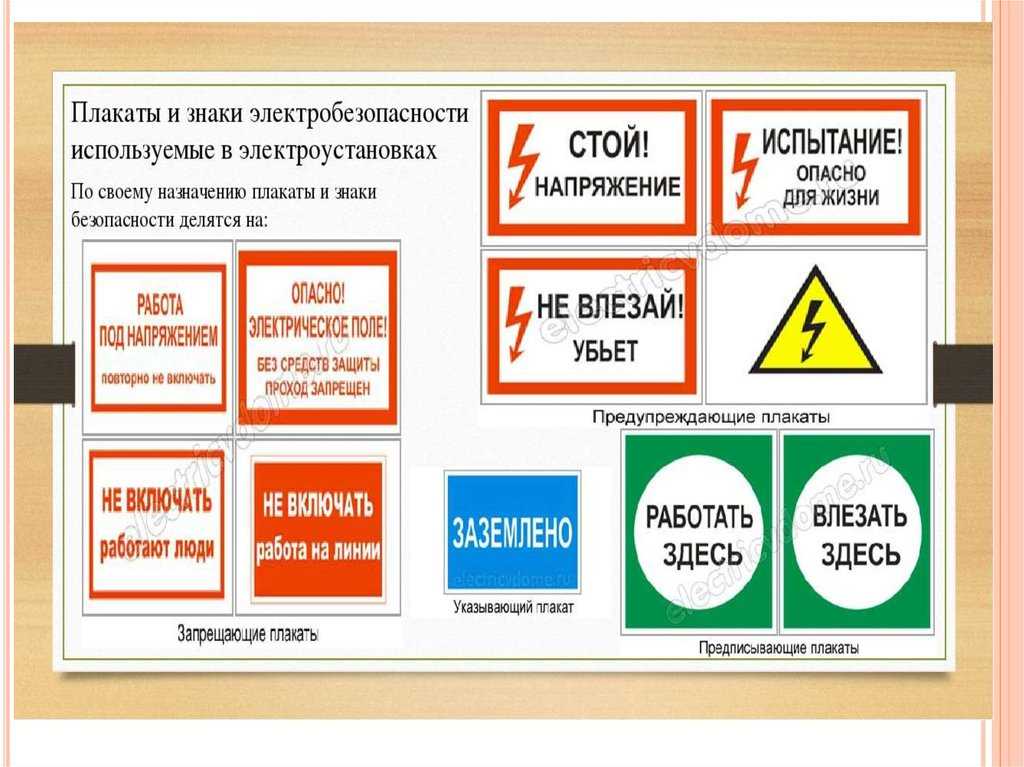

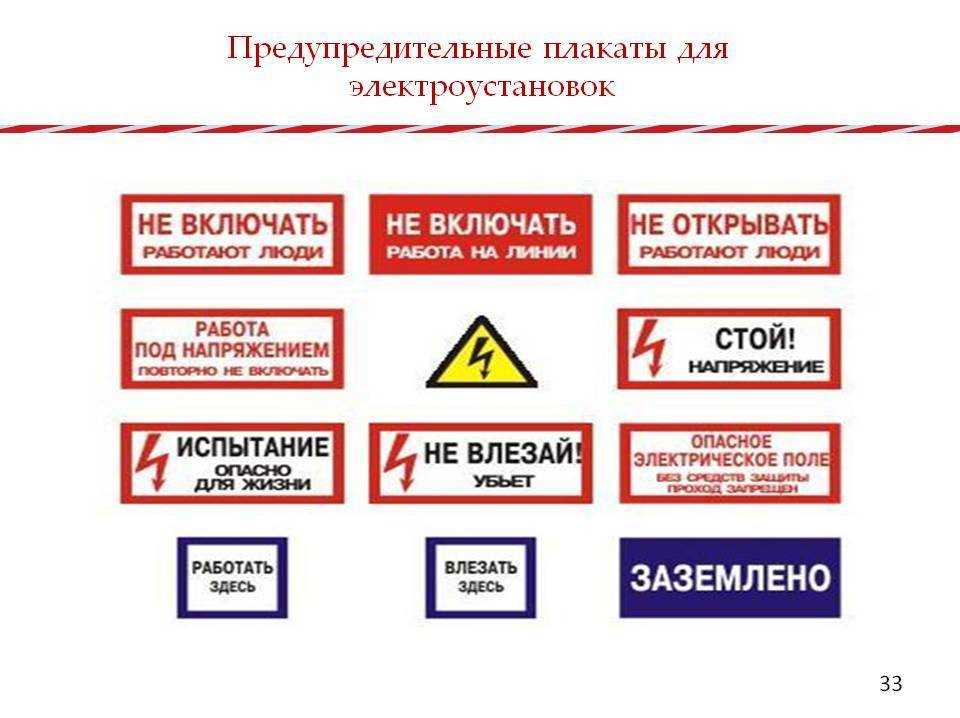

Виды плакатов по назначению

Они подразделяются на разные типы. На сегодняшний день существует более десятка, служащих для разных целей:

Запрещать – включение или выключение коммутационных приборов для предотвращения подачи тока в место проведения работ.
Предупреждать – сотрудники должны быть осведомлены о близком нахождении частей, подающих напряжение, чтобы своевременно облачиться в одежду, маску и другие защитные средства.
Предписывать – дают сигнал для проведения работ, но только в том случае, если будут соблюдены необходимые меры безопасности, зафиксированные в соответствующей технической документации.
Указывать – информируют о расположении устройств или объектов, связанных с заземлением.

Запрещающие

Их цель не допустить случайного поступления тока на электрическое оборудование

Контрастная расцветка призвана привлечь особое внимание

Используют красные слова на белом поле или наоборот. Для четкого восприятия содержимое непременно обрамляется. Обычно имеют вид прямоугольника габаритами: 200х100 или 100х50 мм.

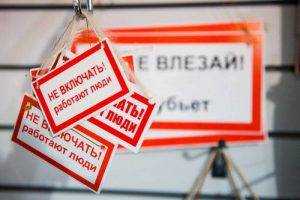

Не включать работают люди. Бело-красного цвета, используемый на строительных площадках и при наличии силы тока. Призван не допустить попадания его на участок. Монтируют рядом с:

Проводкой и разъединяющими элементами.
Приборами до 1000 В, работающих в автоматическом режиме.
Регуляторами дистанционного управления.

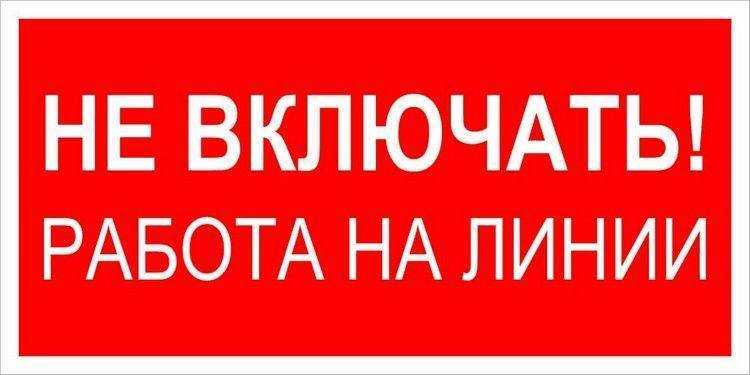

Не включать работа на линии. По внешнему виду схожий с предыдущим. Предостерегает от проведения монтажных работ, из-за чего подача тока несет непоправимую опасность.

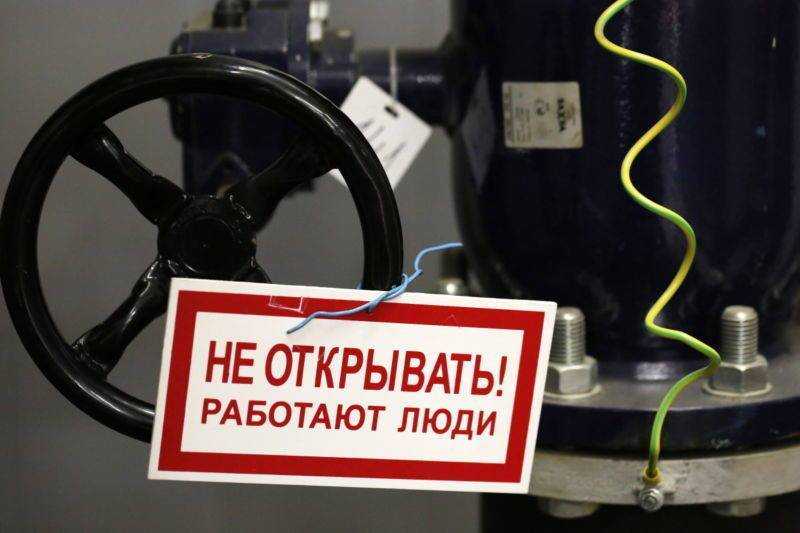

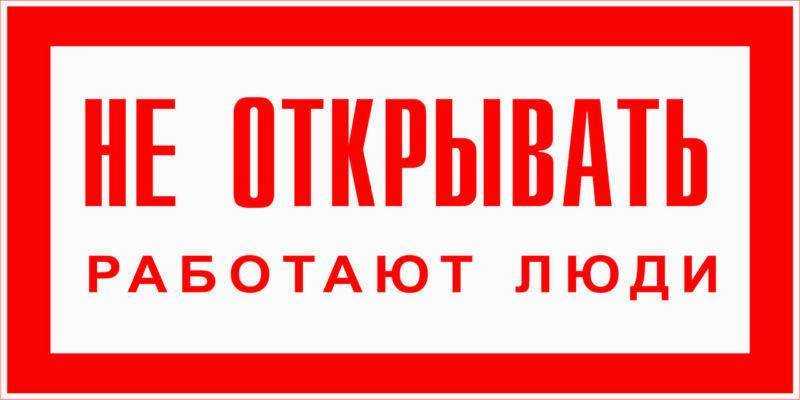

Не открывать работают люди. Запрещает прикосновение, способное вызвать поступление газа или сжатого воздуха. Аналогичный, цветовая палитра такая же.

Повсеместно применяется на электростанциях во избежание причинения вреда людям, осуществляющим монтажные и ремонтные работы.

Устанавливают на воздухопроводных вентилях и трубопроводах.

Работа под напряжением повторно не включать. Предостерегает от повторного включения, его также можно размещать на какой-то отрезок времени. Указывает на линии с повышенным напряжением, срабатывающих самостоятельно.

При их обесточивании прибором или УЗО, возобновить поступление электричества возможно лишь после соответствующих указаний персонала станции.

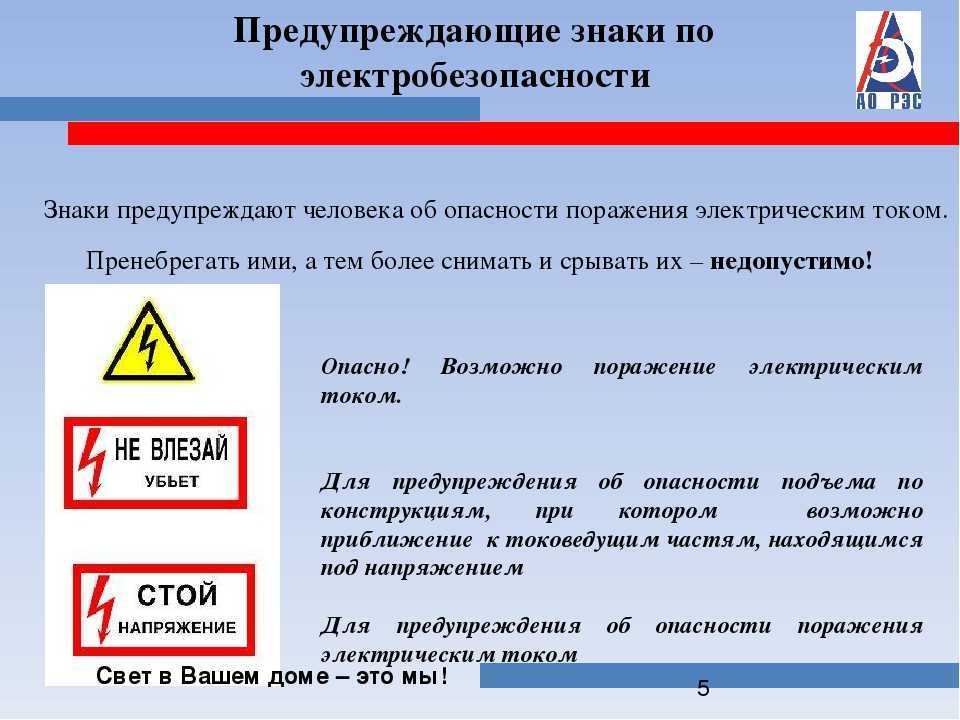

Предупреждающие

Информирует о дистанции, на которую категорически запрещается приближаться по причине нахождения рядом токоведущих частей.

На прямоугольнике используют красный и белый цвета, либо желтый с черным. Только черный встречается на опорах из железобетона, оградительных конструкциях или плитах:

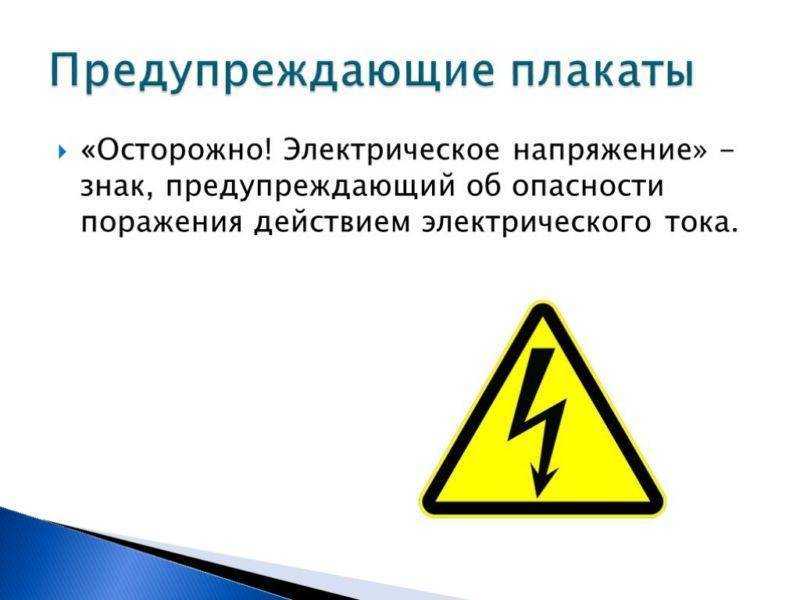

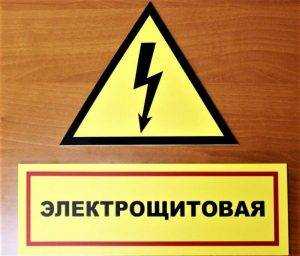

Осторожно электрическое напряжение. Выглядит как черная стрела на желтом поле. На постоянной основе монтируется на электростанциях у трансформаторов, на дверцах электрощитов до 1000 В, оградительных сооружениях на предприятиях

На постоянной основе монтируется на электростанциях у трансформаторов, на дверцах электрощитов до 1000 В, оградительных сооружениях на предприятиях.

Встречается на опорах высоковольтных линий высотой до 3 м в разных населенных пунктах, фермах, железнодорожных станциях и ряде других мест.

Осторожно электрическое напряжение. Также предостерегает от удара током, но имеет несколько иной внешний вид – черную молнию на белом основании. Часто можно увидеть на открытой местности

Часто можно увидеть на открытой местности.

Стой напряжение. Его легко узнать по белой, черной и красной расцветке.

По необходимости размещается на электростанциях на временных оградительных сооружениях с повышенной силой тока или стационарно.

Испытание опасно для жизни. Можно перемещать на тот временной промежуток, когда организуются испытательные мероприятия с высоким напряжением.

Не влезай убьет. Также извещает о вероятности подвергнуться удару электричеством. Нередко располагается вблизи лестничных проемов к участку, где проводятся ремонтные или монтажные мероприятия.

Предписывающие

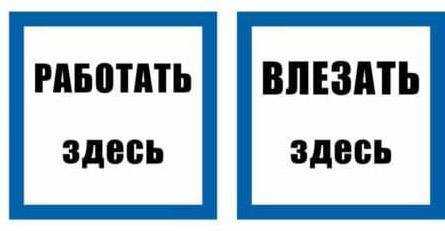

Сообщают о месте работы и как к нему лучше всего подойти. Квадратные знаки сине-белой окраски величиной: 100х100 или 250х250 мм, 200х200 и 80х80 мм:

Работать здесь. Бело-черный, указывает направление к месту работы для штатных сотрудников электростанций или бригаде, выполняющей ремонт на конкретном участке.

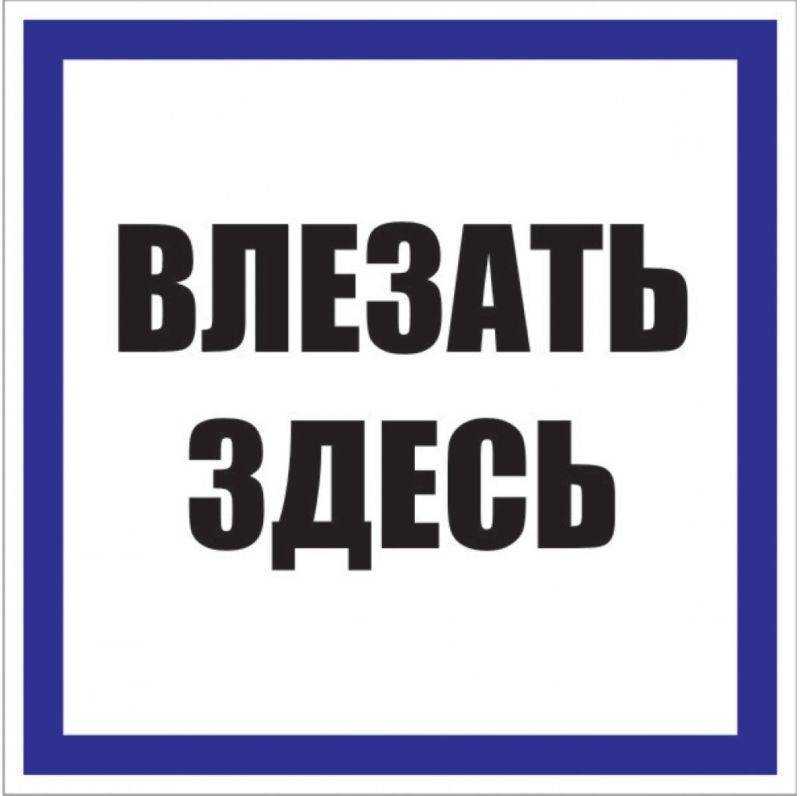

Влезать здесь. Также рекомендует, как наиболее безопасно подняться до места выполнения производственной задачи, расположенного на высоте. Имеет такую же расцветку.

Устанавливают на лестницах или других сооружениях для того, чтобы попасть наверх.

Указывающего характера

Существует единственный такого типа, прямоугольной формы, с белой надписью на синем поле. Оповещает, что нельзя подавать электроэнергию на заземленное устройство или установку.

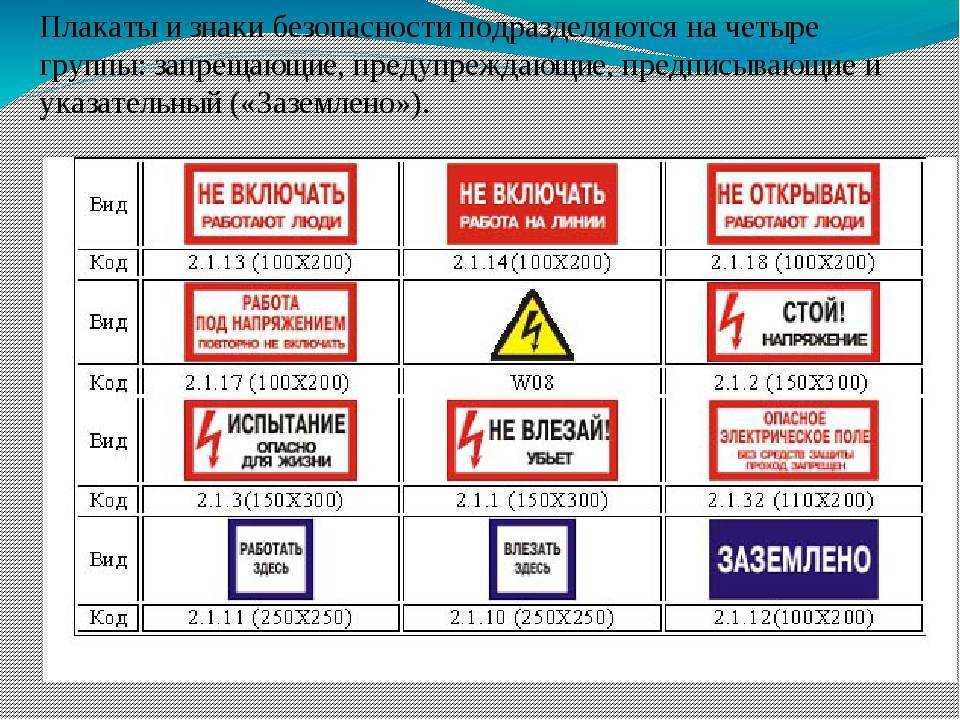

Классификация

Знаки безопасности можно увидеть в виде переносных табличек, плакатов, трафаретов, а также — символов, нанесенных на поверхность корпуса электроустановки или ограждения

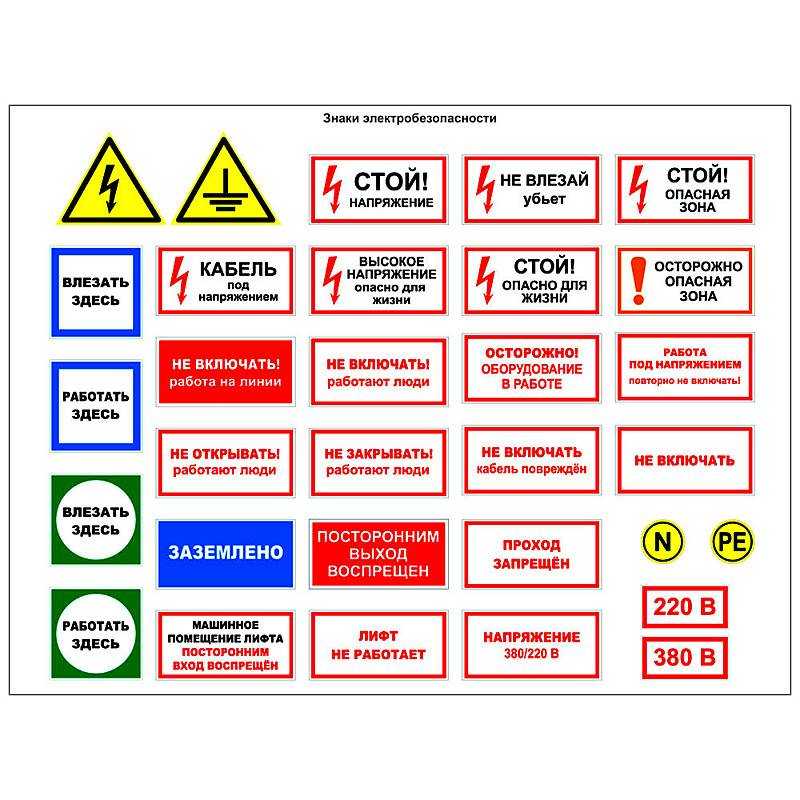

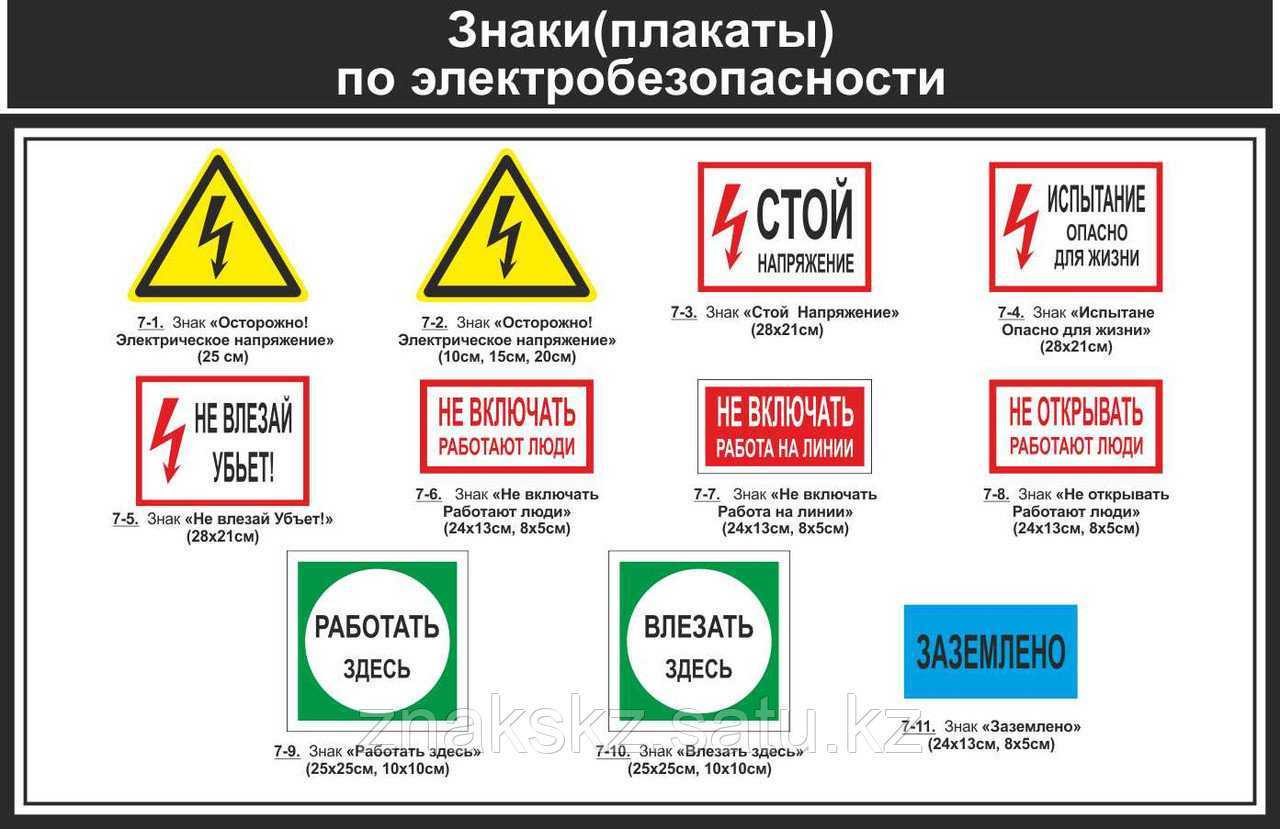

Важно понимать смысл, заложенный в них – защита. Они требуют соответствующего поведения там, где установлены, символизируют правила которые нельзя ни при каких обстоятельствах нарушать. Все знаки об электробезопасности, представленные на фото, стандартизированы по размерам

Текст может отличаться, зависеть от сферы применения и назначения

Все знаки об электробезопасности, представленные на фото, стандартизированы по размерам. Текст может отличаться, зависеть от сферы применения и назначения.

Когда они наносятся на корпус или ограждение электроустановки, к них предъявляют специфические требования.

В зависимости от своего предназначения, все знаки безопасности делятся на следующие виды:

Стационарные;
Указывающие;
Запрещающие;
Предписывающие;
Переносные;
Предупреждающие.

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

«Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
«Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
«Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
«Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
«Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
«Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
«Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
«Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
«Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
«Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним.
