Характеристики и схема подключения узм-3-63

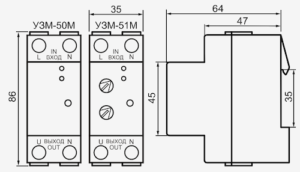

Особенности конструкции аппарата

На верхней стороне пластикового корпуса устройства УЗМ-51м установлены входные клеммы L и N, на нижней – выходные U и N. Они похожи на своего рода трубку, что дает плотный зажим провода площадью до 40 мм2. Спереди находится два индикатора. Один указывает о режиме работы, а другой о неисправности в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле.

В том же месте находится кнопка подключения тестового режима, которая соответствует ручному управлению. На корпусе расположены регуляторы порога рабочего охвата напряжения.

УЗМ 51м схема подключения в однофазную сеть

В роли управляющей детали будет РIС12F683 – небольшой контроллер с 6 выводами, который работает в онлайн-режиме. Все компоненты реле могут функционировать при напряжении 450 В в течение долгого времени. На схеме есть большое число деталей в SMD-исполнении. Благодаря своему качеству прибор приобрел большую популярность.

Сферы применения и принципы действия

УЗМ-51М используется для предохранения бытовых и электрических приборов от перепадов напряжения в однофазных сетях квартир или домов. Эта система выключает источники питания при резко меняющемся напряжении, а также блокирует его импульсные высоковольтные перепады.

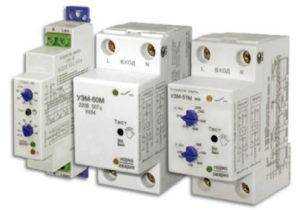

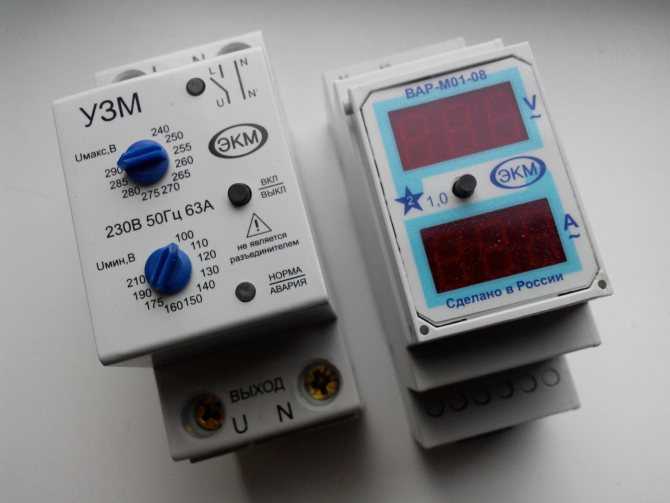

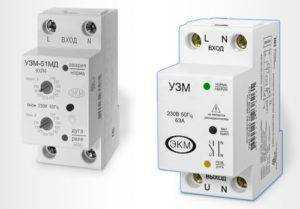

Как выглядит УЗМ

Есть несколько причин такого вида скачков, например, перегруженность трансформаторных станций, подключение мощных асинхронных устройств и сварочных приборов, КЗ или разрыв нулевого кабеля, погодные условия.

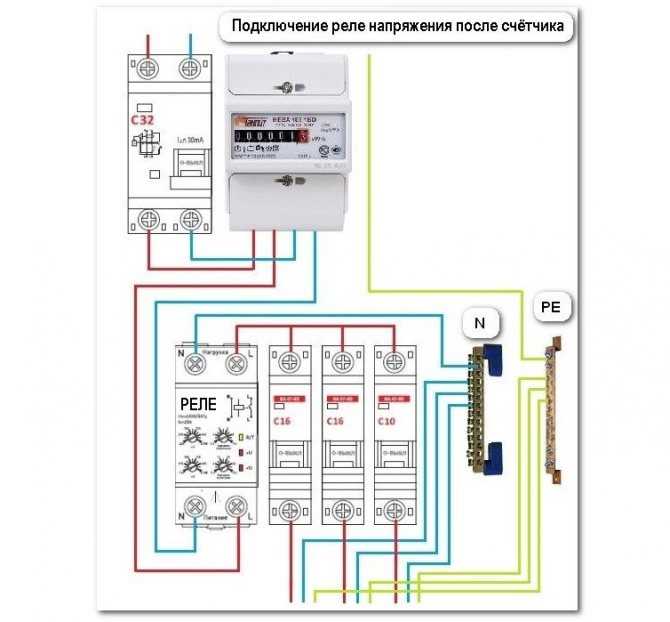

УЗМ-51М в основном используют в бытовых электрических сетях, подсоединяя после счетчика и автоматов на вводе электропитания в квартиру или дом. Также его применяют в трехфазных сетях.

Конструкция прибора

При помощи предохранителей, которыми оснащен корпус, можно указать порог включения реле по верхнему напряжению от 230 В до 280 В и по нижнему – от 205 В до 90 В. При подсоединении к питающей сети индикация на реле контроля напряжения не срабатывает около первых 3 секунд. Мерцание зеленого цвета означает то, что выполняется проверка напряжения.

Если оно совпадает с заданным показателями, устройство защиты включается, и об этом говорит равномерный индикатор желтого и зеленого цвета.

Внимание! Ускорить включение на приборе можно благодаря кнопке «Тест». В обычном режиме работы устройство защиты постоянно наблюдает за показателем напряжения

Работа защиты

Загорание зеленых светодиодов L1, 2, 3 сигнализирует о поступлении напряжения на вводные клеммы. При соответствии сетевых параметров заданным значениям (наличие всех фаз, порядок их чередования, напряжение, частота), по истечении выставленного таймера повторного включения, реле замыкает контакты. Электричество поступает на оборудование, о чем свидетельствует желтый индикатор ( ).

В случае какого-либо нарушения, прибор отключает подачу напряжения. При этом на передней панели перестает гореть желтый светодиод и отображается причина срабатывания:

Негативный фактор	Индикация нарушения
Превышение напряжения на входе сверх заданного	Светится «U>»
Понижение данного параметра	Загорается «U<�»
Изменение порядка чередования фаз	Красные светодиоды мигают попеременно
Возникновение перекоса, когда разница напряжения между фазами составляет более 25%	Индикаторы красного цвета медленно моргают одновременно друг с другом
Отклонение частоты сети от значения 50 Гц	Быстрое мерцание обоих индикаторов напряжения (<, >)

После отключения силового реле, при восстановлении параметров сети, начинается отсчет времени повторного включения, по истечении которого устройство возобновит подачу электричества на нагрузку.

Принцип работы и подключение

Перед включением устройства следует установить регуляторы нижнего и верхнего порогов напряжения. Для верхнего предела устанавливается значение от 240 до 290 В, а для нижнего — от 100 до 210 В. Затем нужно произвести тестирование при помощи кнопки в течение 5 с, при котором срабатывает индикатор зеленого цвета свечения, а после это происходит активация желтого индикатора. При нормальной работе УЗМ происходит включение реле, встроенного в аппарат, после истечения 10 с. Настройка времени включения устройства после скачка осуществляется таким образом:

• Устройство должно быть выключено. При включенном режиме оно должно быть деактивировано при помощи тестовой кнопки.
• Нажать на кнопку запуска тестов повторно и удерживать ее до частого мигания зеленого индикатора (10 с). Если необходимо выставить время 6 минут, то следует дальше продолжать удержание тестовой кнопки до частого мигания красного индикатора.
• Отпустить и снова нажать кнопку для запуска устройства с новыми параметрами.

При скачке напряжения мерцает зеленый индикатор, а после этого включается счетчик отсчета времени и начинает мерцать красный индикатор. В течение 2 с красный светодиод перестает мигать и гаснет индикатор желтого цвета. Во время стабилизации напряжения происходит отсчет до включения и начинает мигать зеленый светодиод. В зависимости от настроек включения (10 с или 6 мин.) происходит повторная активация и нормальная работа устройства.

Если мигают красный и зеленый индикаторы, то это свидетельствует о принудительном отключении реле кнопкой тестов. Для нормальной работы УЗМ следует нажать кнопку повторно, и по истечении 2 секунд устройство начнет работать в нормальном режиме. При срабатывании аппарата происходит разрыв контактов фазы, а нулевая жила является сквозной и не подключается к контактам устройства. Схема подключения УЗМ-51М указана в инструкции и на корпусе. Аналогами считаются следующие модели: НоваТек РН-106 и Меандр ОМ-63.

В схему устройства входят два варистора. Один из них рассчитан на 680 В и предназначен для ограничения коммутационных импульсных перегрузок малой мощности. Другой варистор на 620 В защищает устройство УЗМ по питанию. Основными особенностями реле напряжения являются наличие контроллера, управляющего работой устройства, и надежного реле типа МР25−1 с рабочим током до 80 А.

Таким образом, УЗМ-51М подойдет для защиты электрических приборов от повышенных и пониженных напряжений. Благодаря конструктивным особенностям, устройство является надежным и долговечным. Простота подключения и эксплуатации позволяют использовать его сразу. Кроме того, схема подключения изображена на его корпусе. Главный недостаток — невозможность стабилизации входного напряжения до номинального значения.

Источник

Характеристики

Основными показателями УЗМ-3-63 являются следующие:

• Питающее напряжение (номинал) – 230 вольт.
• Рабочая частота напряжения – 50 Гц.
• Максимальное питающее напряжение – 440 В.
• Мощность, потребляемая устройством – 2,2 ВА.
• Номинальный нагрузочный ток – 63 А, при условии использования медных проводников, площадью сечения не ниже 16 мм2.
• Мощность нагрузки (номинальная) для каждой фазы – 14,5 кВт.
• Максимальное напряжение для возможной коммутации – 400 В.
• Максимальная величина тока КЗ в течение не более 10 мс – 4500А.

Габариты устройства – длина, ширина и высота составляют 105х63х94 мм. Вес прибора не превышает 450 грамм. Работа осуществляется в круглосуточном режиме, минимальный срок эксплуатации – 10 лет. Более подробно параметры и характеристики отражены в технической документации.

Назначение

Устройство УЗМ-3-63 – это реле контроля напряжения, снабженное мощным силовым трехфазным реле, которое коммутирует трехфазную нагрузку. Также реле снабжено функцией, следящей за частотой сети. Помимо этого предусмотрена функция подавления импульсных помех полупроводниковой варисторной защитой. Помехи в свою очередь происходят во время коммутации мощных устройств и переходных процессов в электродвигателях и трансформаторах. Они оказывают разрушительное воздействие на микроэлектронику и прочее оборудование. Для произведения переключения УМЗ-3-63 не требуется внешние вспомогательные устройства коммутации (пускатели или контакторы), поскольку имеется мощное встроенное силовое реле на 63 ампера.

Принцип работы

Данное устройство монтируется на din-рейку, имеющую ширину в 35мм. При этом провода должны присоединяться спереди. Клеммы прибора предусматривают подсоединение проводов, сечение которых составляет до 35 кв.мм.

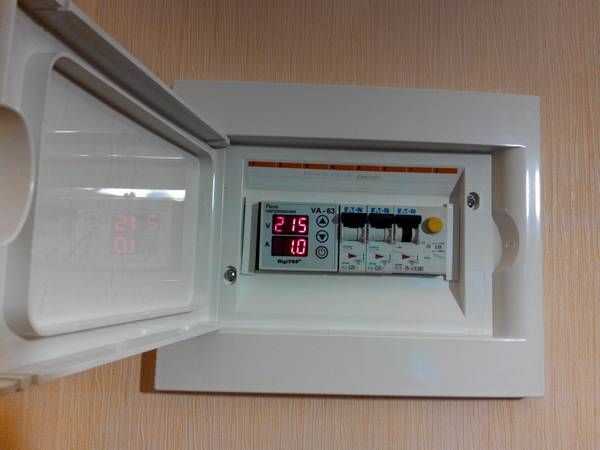

УЗМ-3-63 в щитке

При включении УЗМ-3-63 в функционирующую электролинию появляется активизация зеленых указателей фаз. В это время осуществляется диагностика сетей и их показателей на входе. Если электролиния имеет нагрузку, соответствующее норме, осуществляется кратковременное выключение устройства и повторное включение через некоторое время, заданное потребителем. После этого зажигается желтая лампочка, которая говорит об активизации встроенного реле.

В случае если величина нагрузки в электросети не соответствует требуемым параметрам, УЗМ не включится повторно. При этом загорится красный индикатор, сигнализирующий об очень низком или высоком напряжении.

Одновременное частое мерцание красных индикаторов говорит об отклонении от нормы параметра частоты переменного тока требуемых показаний 45-55Гц. Если эти лампочки моргают медленно – это значит искажение фаз свыше меры на 25%.

Аналоги устройства от других производителей

Рассматривая продукцию разных брендов, призванную выполнять функции по защите электрооборудования от возможных изменений состояния электрических сетей, можно отметить высокое качество исполнения и многофункциональность этих устройств. Они отличаются по названию и могут иметь различия в конструкции, но их объединяет общее назначение. Для сравнения, пользователям предлагается ознакомиться с некоторыми из них:

Название	Бренд	Страна	Необходимость использования коммутирующих устройств (пускателей)	Цена, руб.
УЗМ-3-63	Меандр	Россия	Нет	3800
РНПП-302	Новатек — Электро	Украина	Да	3000
СР-731	Евроавтоматика F&F	Белоруссия	Да	3660
PNM-31	ZAMEL	Польша	Да	3800

Как можно увидеть из таблицы, разница в ценах между изделиями разных производителей, незначительная. Но в отличие от продукции Меандр, изделия других брендов требуют использования в цепи дополнительных пусковых аппаратов, потому что конструкции этих устройств предусматривают недостаточно высокие показатели коммутирующей способности:

• перекидной релейный выключатель в изделии из Украины РНПП-302 рассчитан на токовую нагрузку 8А;
• max ток катушки контактора в СР-731 от Белорусской производственной компании составляет 2 А;
• max нагрузочная способность контакта Польского аналога PNM-31 – не превышает 16 А.

Такие значения не могут обеспечить самостоятельную коммутацию мощных потребителей, и способны послужить только для управления пускателем нагрузки.

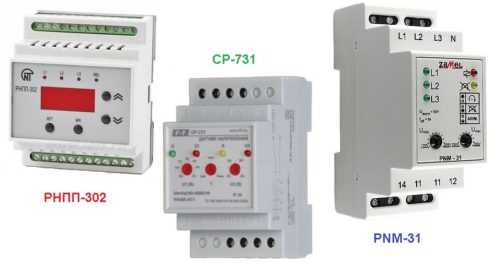

Аналоги защитных устройств для контроля за состоянием трехфазной сети

Еще одним преимуществом УЗМ-3-63 является возможность дистанционного управления, через клеммы Y1 и Y2, расположенные в нижнем левом углу передней панели устройства.

Однако некоторые аналоги также имеют позитивные конструктивные особенности, выгодно отличающие их. Например, РНПП-302обладает цифровым дисплеем, визуально демонстрирующим состояние электросети, что представляет определенные удобства в процессе эксплуатации.

Настройка

Вся настройка параметров выполняется двумя ручными регуляторами, расположенными на передней панели. Главное – знать, как ими правильно пользоваться. В каждом из них имеется прорезь под плоскую отвертку. Верхний регулятор со шкалой от 240 до 290 В служит для установки верхнего порога напряжения с погрешностью 3 вольта. Шкала нижнего регулятора находится в диапазоне от 100 до 210 В и применяется для выставления нижней границы напряжения с такой же погрешностью.

Конструкция и схема УЗМ-51М позволяют выполнить самостоятельное изменение времени задержки, требующегося для его включения. Она устанавливается только на 10 секунд или на 6 минут в следующем порядке:

• Нажать на кнопку ТЕСТ и выключить устройство защиты УЗМ.
• Вновь нажать на эту кнопку и удерживать ее до начала мигания индикатора. Свечение зеленого светодиода указывает на установленную задержку в 10 секунд, красного – на 6 минут.
• Кнопка отпускается, после чего она вновь нажимается, прибор подключается и оказывается в рабочем режиме.

Следует помнить, что нажатие тестовой кнопки в аварийном режиме не приведет к отключению нагрузки. Принудительное отключение нагрузки проявится в поочередном моргании светодиодов зеленого и красного цвета.

УЗМ-50 М – подключение и настройка

Обзор УЗМ-51МД

Обзор УЗМ-50МД

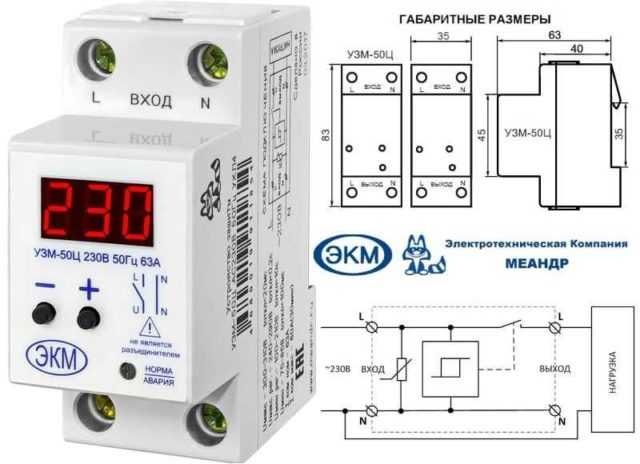

Обзор УЗМ-50Ц

УЗМ-3-63К

Трехфазное реле напряжения

Характеристики

Основными показателями УЗМ-3-63 являются следующие:

• Питающее напряжение (номинал) – 230 вольт.
• Рабочая частота напряжения – 50 Гц.
• Максимальное питающее напряжение – 440 В.
• Мощность, потребляемая устройством – 2,2 ВА.
• Номинальный нагрузочный ток – 63 А, при условии использования медных проводников, площадью сечения не ниже 16 мм2.
• Мощность нагрузки (номинальная) для каждой фазы – 14,5 кВт.
• Максимальное напряжение для возможной коммутации – 400 В.
• Максимальная величина тока КЗ в течение не более 10 мс – 4500А.

Габариты устройства – длина, ширина и высота составляют 105х63х94 мм. Вес прибора не превышает 450 грамм. Работа осуществляется в круглосуточном режиме, минимальный срок эксплуатации – 10 лет. Более подробно параметры и характеристики отражены в технической документации.

Распространенные ошибки при монтаже и эксплуатации устройства

1. Ошибка 1. Установка изделия на выходе из трехфазного электросчетчика и последующее распределение бытового напряжения, преобразованного в 220 Вольт по разным объектам (1 фаза – жилой дом, 2 фаза – гараж, 3 фаза — хозяйственные постройки). В случае нарушения на одной из фаз, устройство обесточит все ответвления, оставив усадьбу без электричества. Правильно будет установить отдельную защиту на каждую фазу, тогда отключение произойдет только на участке с нарушением.
2. Ошибка 2. Подключение нагрузки, превышающей номинальную мощность, предусмотренную техническими характеристиками устройства на каждую фазу (более 14,5 кВт). Это недопустимо, потому что может привести к сбоям в работе изделия или выходу его из строя.
3. Ошибка 3. Отказ от использования УЗО и АВ, как средств защиты. Устройство УЗМ-3-63 обеспечивает защиту оборудования от сетевых неполадок и работает только в этом направлении. Все нарушения, происходящие в обратном направлении, то есть исходящие от потребителя, оно не может ни предупредить, ни предотвратить. Поэтому применение защиты от коротких замыканий и от утечек тока лучше не игнорировать.

В заключении стоит отметить, что использование устройств, таких как УЗМ-3-63 значительно облегчает эксплуатацию электрооборудования, делает ее более безопасной и защищенной от нежелательных и вредных последствий воздействия сетевых нарушений.

1. Как подключить диммер вместо выключателя

Что такое УЗМ и зачем он нужно

УЗМ — это аббревиатура от названия «Устройство Защиты Многофункциональное». Это небольшое по размерам устройство (35 мм в ширину) крепится на DIN-рейку. Любое УЗМ может быть установлено в сети любого типа — ТТ, TN-C, TN-S, TN-C-S. Выполняет несколько задач (оно же многофункциональное):

• Отключает электропитание при снижении или превышении напряжения. Оба варианта — слишком низкое и слишком высокое напряжение — могут стать причиной выхода из строя бытовой техники. При восстановлении параметров сети питание автоматически восстанавливается.
• Сглаживает импульсные (кратковременные) скачки напряжения, которые возникают при включении/выключении некоторых типов оборудования (того же двигателя в холодильнике или морозильной камере).
• Модели УЗМ-50МД и УЗМ-51МД отслеживают появление искрения в проводке и отключают в этом случае питание.

УЗМ состоит из трех частей

То есть, установка УЗМ продлевает срок безаварийной эксплуатации электропроводки и подключенных к ней устройств. Также некоторые модификации — с приставкой «Д» — берегут дом/имущество от пожара. Зная состояние сетей в нашей стране, однозначно можно сказать — реле защиты от перенапряжения стоит использовать. И в доме, и в квартире. Это устройство не нужно, если на входе установлен стабилизатор, сглаживающий все неприятные моменты. Но цена на эти устройства далеко не всем позволяет их использовать, а УЗМ стоят порядка 2-3 тыс. руб. Замена не совсем равноценная, но действенная. Использовать можно не только УЗМ — устройства с похожими функциями есть и у других производителей. Называться они могут иначе, но задачи выполняют те же (или почти). Так что выбор есть.

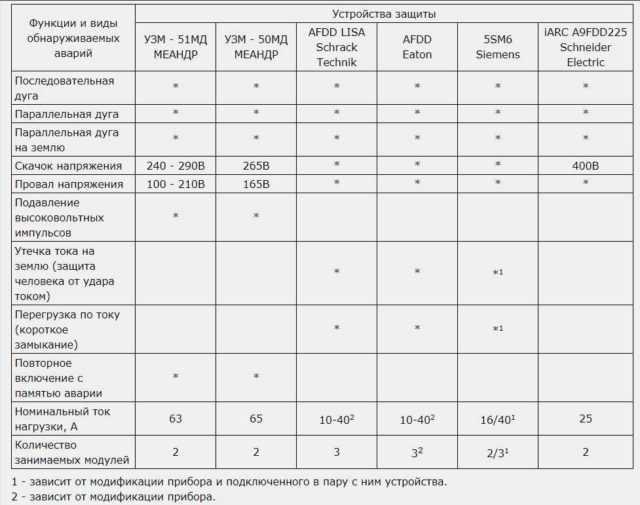

Функции УЗМ и альтернативных устройств

Устройства с названием «УЗМ» различных модификаций выпускает Питерский завод «Меандр». Над конструкцией идет постоянная работа, появляются новые модели с новыми характеристиками или возможностями. Но подкупает не только это, а то, что на удивление неплохо налажено сервисное обслуживание. Во время действия гарантии без вопросов ремонтируют или меняют вышедшие из строя аппараты. Гарантия дается на 5 лет. Исчисляется с даты продажи. Если дату продажи отследить невозможно (потеряли паспорт), считают с даты производства (стоит на корпусе). Если ехать далеко, можно позвонить, вам все объяснят по телефону. В общем, неплохой сервис.

Схема подключения

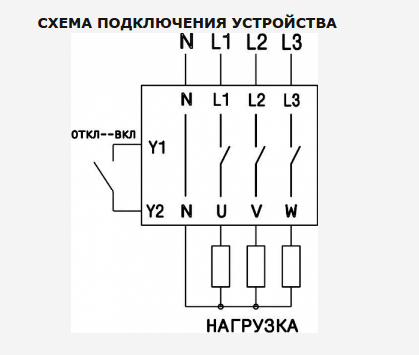

Итак, подключение УЗМ-3-63 в трехфазной сети происходит по следующей схеме:

Также вы должны знать некоторые нюансы, что позволит правильно подключить УЗМ к сети:

• для работы устройства без дистанционного управления клеммы Y1, Y2 должны быть замкнут между собою;
• подключение нулевой клеммы N обязательно, что нужно для нормального и безопасного функционирования устройства;
• устройство не умеет реагировать на токи короткого замыкания и токи утечки, поэтому необходима установка автоматов и УЗО в силовую цепь;
• УЗМ-3-63 работает только с трехфазной нагрузкой.

Рекомендованное сечение проводов для подключения аппарата предоставлено в таблице ниже:

Если вас дополнительно интересует схема подключения УЗМ-51М, мы ее предоставили в отдельной статье, на которую сослались!
