Каких ошибок следует избегать?
Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.
Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.
Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.
Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.
Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.
Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:
- «фаза» и «земля» соединены после УЗО;
- неполное подключение – не вставлен проводник N в соответствующую клемму;
- «нуль» и «земля» соединены в розетке;
- путаница между подключением двух и более УЗО к электроустановкам.
На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.
Как правильно подключить провода к УЗО
Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя УЗО.
Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.
При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.
Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

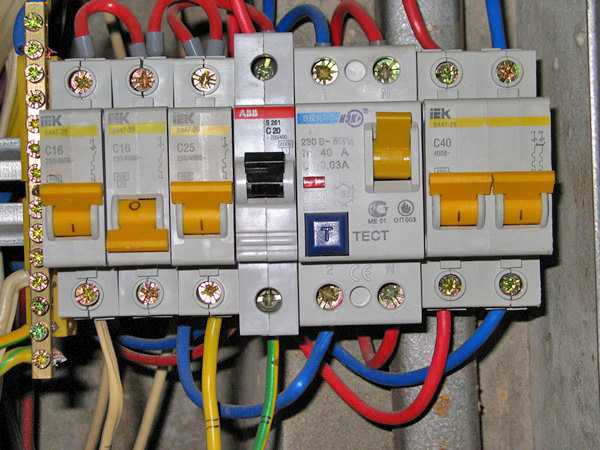

На снимке показан вид УЗО со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.
После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.
Подключение УЗО в двухфазной сети
Двухфазное питание относится к нестандартным присоединениям, где переоборудованный трансформатор старого образца на 127 В был переподключен в треугольник под современных потребителей на 220В, которые питаются от него линейным напряжением.
Рис. 4: Подключение УЗО в двухфазной системе
Чтобы подключить устройство защитного отключения в двухфазную цепь, необходимо обязательно отключить оба провода на вводе в щит, так как каждый из них находится под потенциалом. Затем каждая из фаз подключается к соответствующим фазным клеммам и нулевым клеммам с дальнейшим соблюдением их полярности. В отличии от однофазной системы, автоматы на выходе из УЗО должны устанавливаться для каждой линии или их можно заменить одним двухполюсным.
Подключение УЗО к однофазной сети без заземления
Устройство защитного отключения можно подключить в электрическую сеть, даже если заземление полностью отсутствует. Довольно часто такая ситуация встречается в зданиях старой постройки, где однофазные линии проложены силовыми кабелями, имеющими только одну фазу и ноль. Третий провод под заземление не был предусмотрен изначально.
Для решения вопроса, как подключить УЗО без заземления, схема требует полной замены проводки и устройства заземляющего контура по периметру здания. Однако большинство людей не в состоянии выполнить такие объемы работ, в первую очередь из-за их высокой стоимости. Поэтому установка УЗО выполняется без защитного заземления. В приборе предусмотрены клеммы для подключения только фазного и нулевого проводов, отдельная точка для заземления отсутствует.
Таким образом, схема подключения УЗО без заземления предполагает отключение электроэнергии, поступающей в сеть, когда во входящем и выходящем токе изменяются потенциалы. Вместе с устройством защитного отключения рекомендуется установка автоматического выключателя. Таким образом, гарантируется защита от короткого замыкания в случае повреждения кабеля. Бытовая техника не перегорает во время скачков напряжения в сети. Один аппарат УЗО не в состоянии справиться со всеми задачами, он способен лишь предотвратить утечку переменного тока.
Согласно ПУЭ, схема подключение УЗО без заземления запрещает применение устройств, реагирующих на дифференциальный ток в четырехпроводных трехфазных цепях, когда объединяется заземление и рабочий ноль. При подключении защитного устройства сразу ко всей электрической сети, ее схема значительно упрощается. В качестве исходных данных потребуются параметры имеющегося силового кабеля и суммарная сила тока при одновременном подключении всех бытовых приборов.
Подключение УЗО в частном доме без заземления выполняется в виде последовательной схемы. В случае каких-либо изменений, предусматривающих добавление новых потребителей, последовательность подключения каждого элемента должна сохраняться. Как правило, они просто подключаются на определенном участке цепи. Однофазная электрическая сеть, при отсутствии заземляющего провода, предусматривает размещение УЗО перед счетчиком электроэнергии и до распределительного щита. Далее подключаются автоматы совместно с выравнивателем напряжения. Подобная схема позволяет контролировать состояние проводки во всем доме, а не только ее отдельных линий.
В некоторых случаях установка УЗО на даче без заземления в однофазной сети предусматривает установку отдельных автоматов на линии с оборудованием повышенной мощности. Это дает возможность не отключать напряжение во всем доме при высоком напряжении.
Подсоединение устройства защитного отключения
Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.
Поиск нулевой фазы
Использование контрольной лампы для поиска нулевой фазы
Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.
Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.
Подключение фазы
Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.
После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.
Подсоединение выходных устройств
Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.
Советы специалистов
В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:
- Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
- Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
- После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
- Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

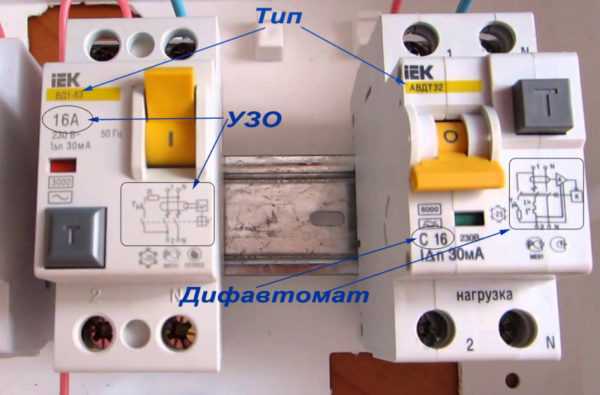

Как работает УЗО
УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:
- Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
- Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

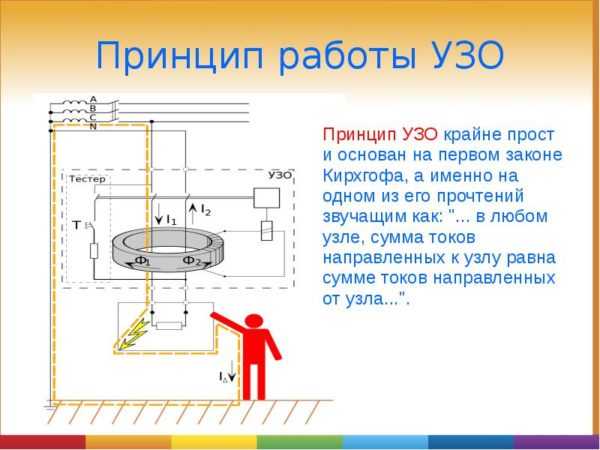

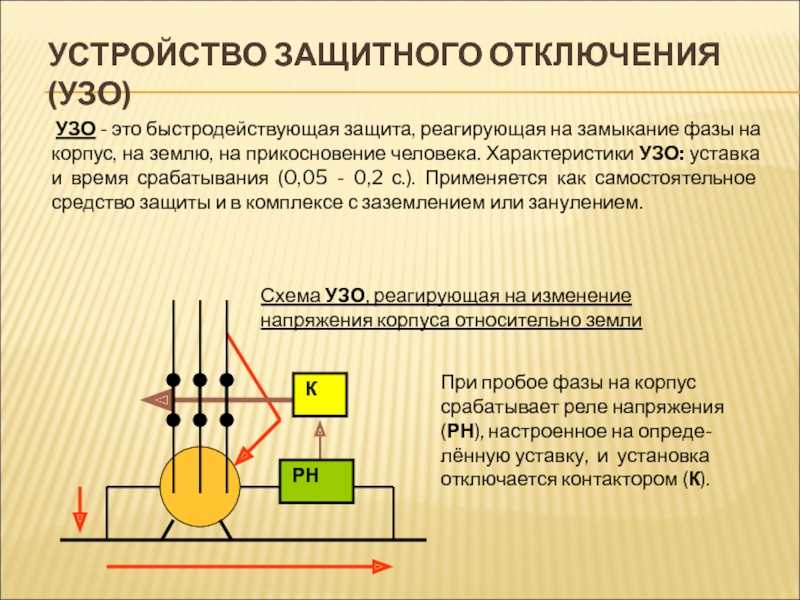

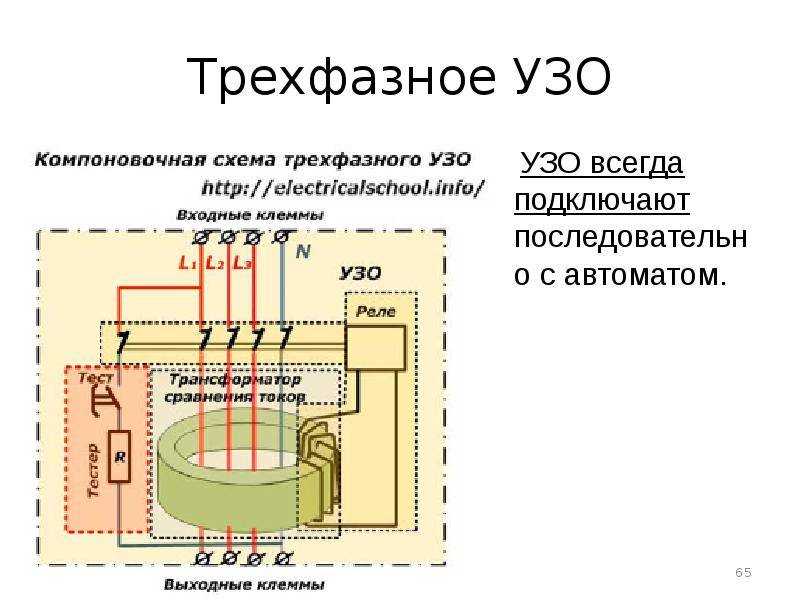

Принцип действия УЗО

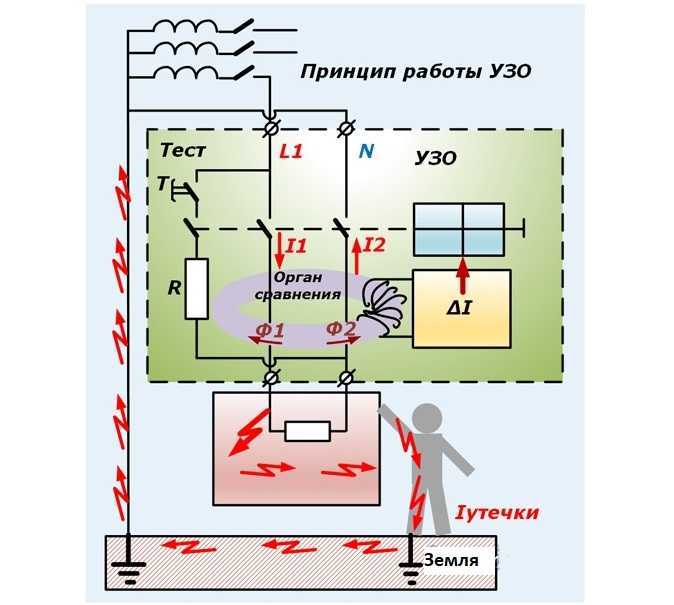

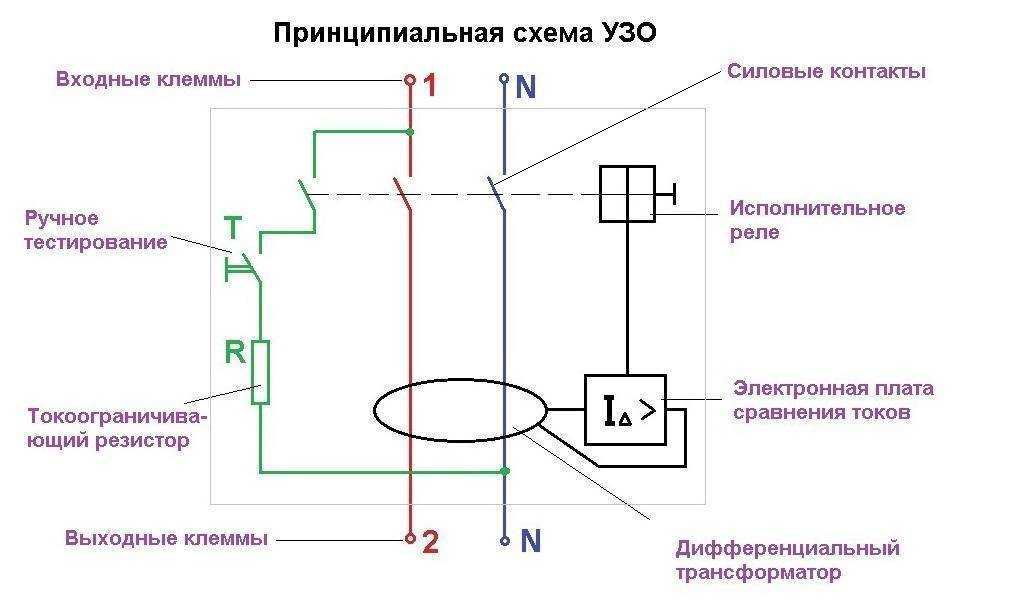

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.
УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.
Обзор схем

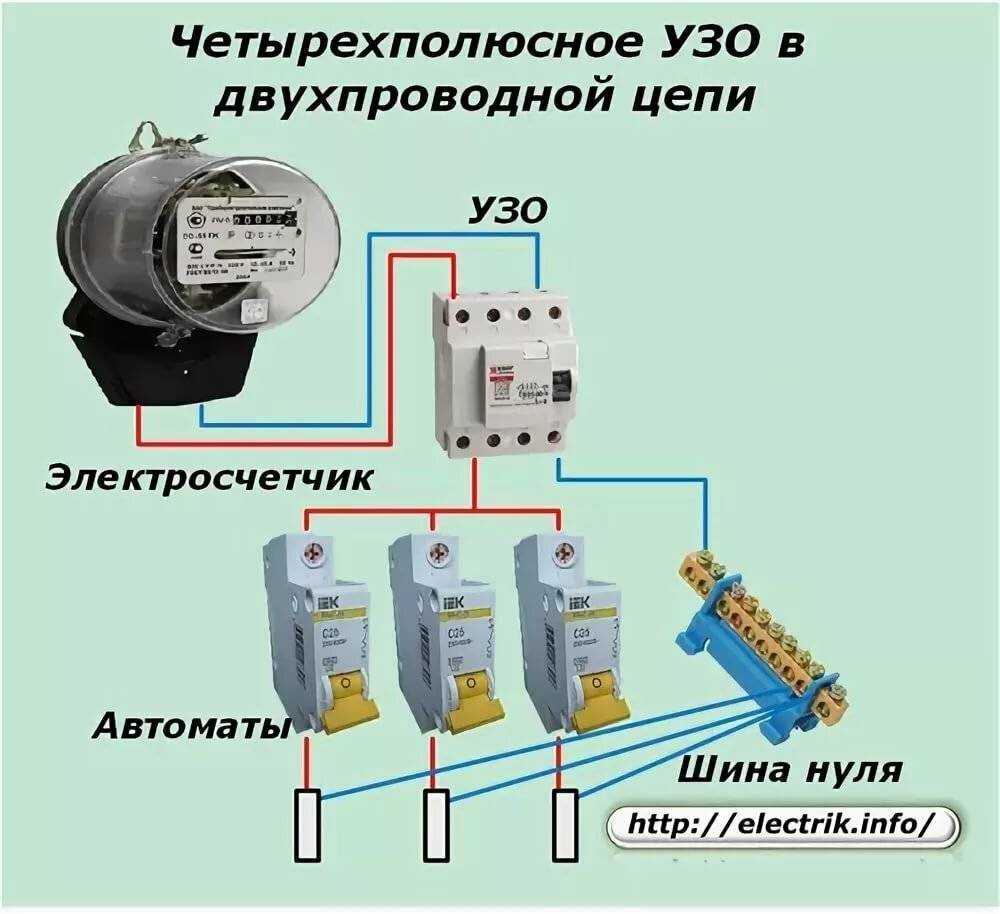

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

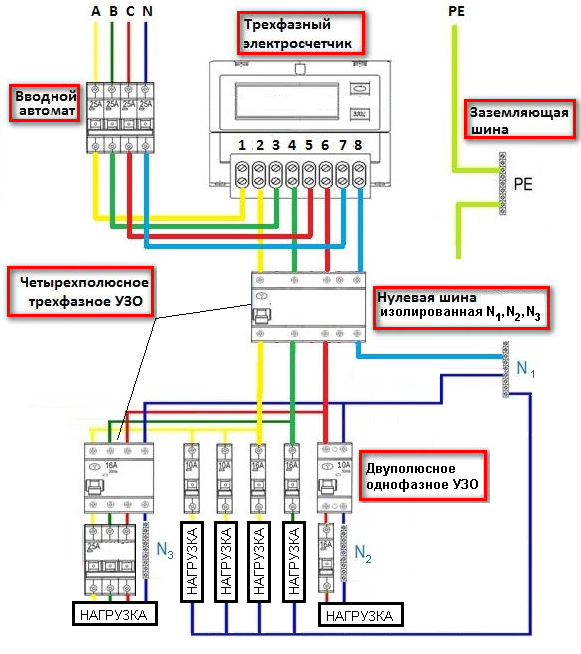

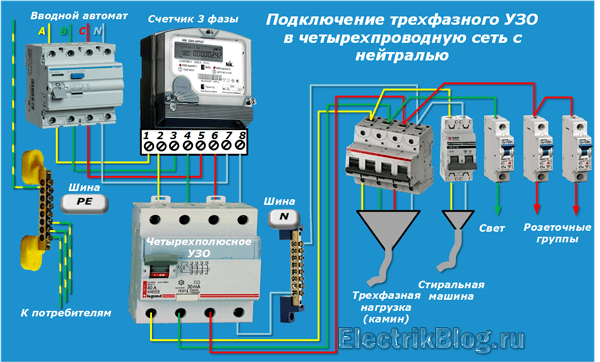

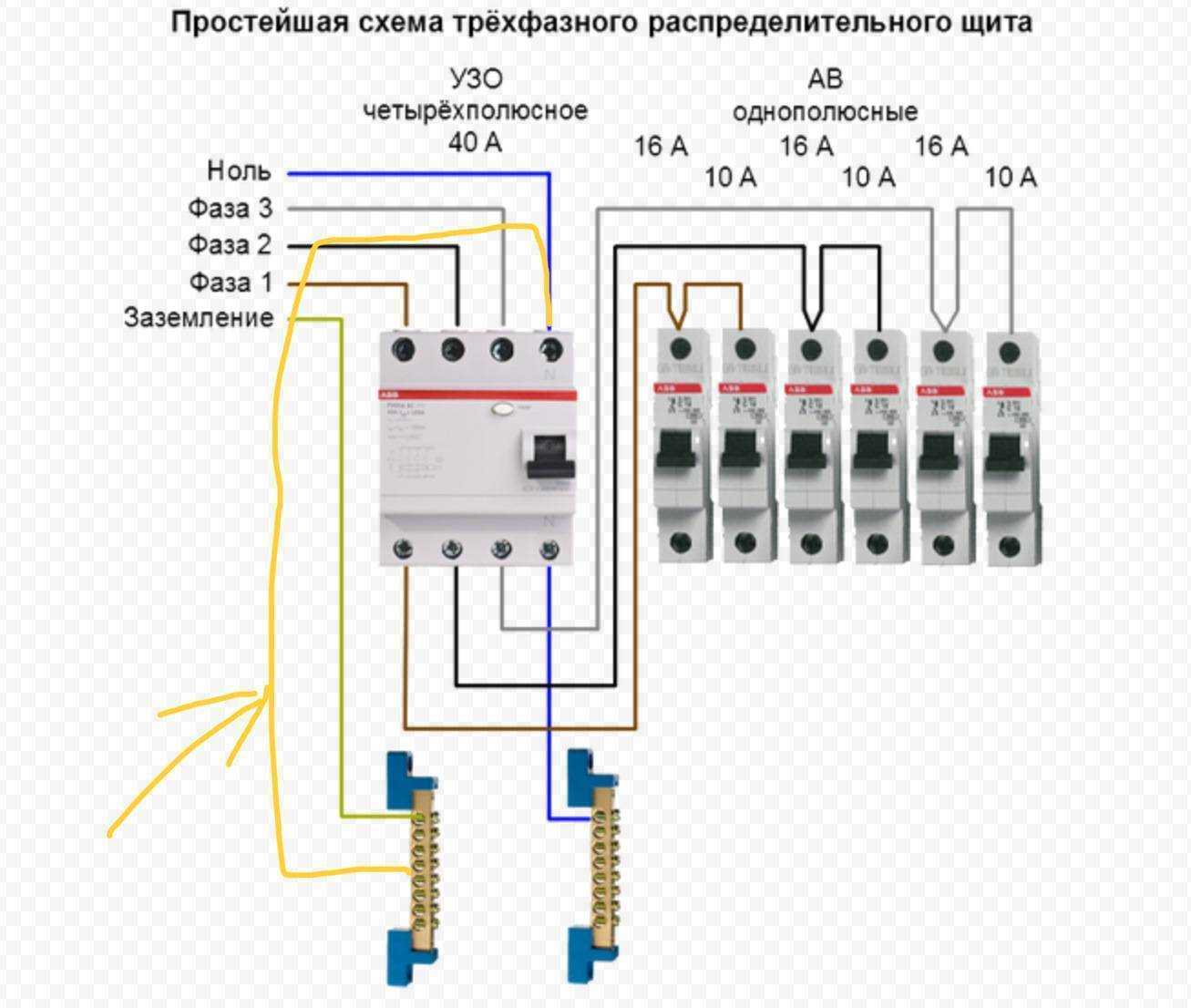

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.
Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

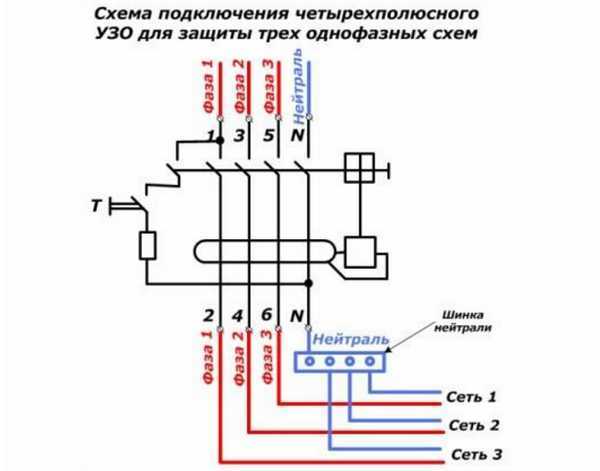

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

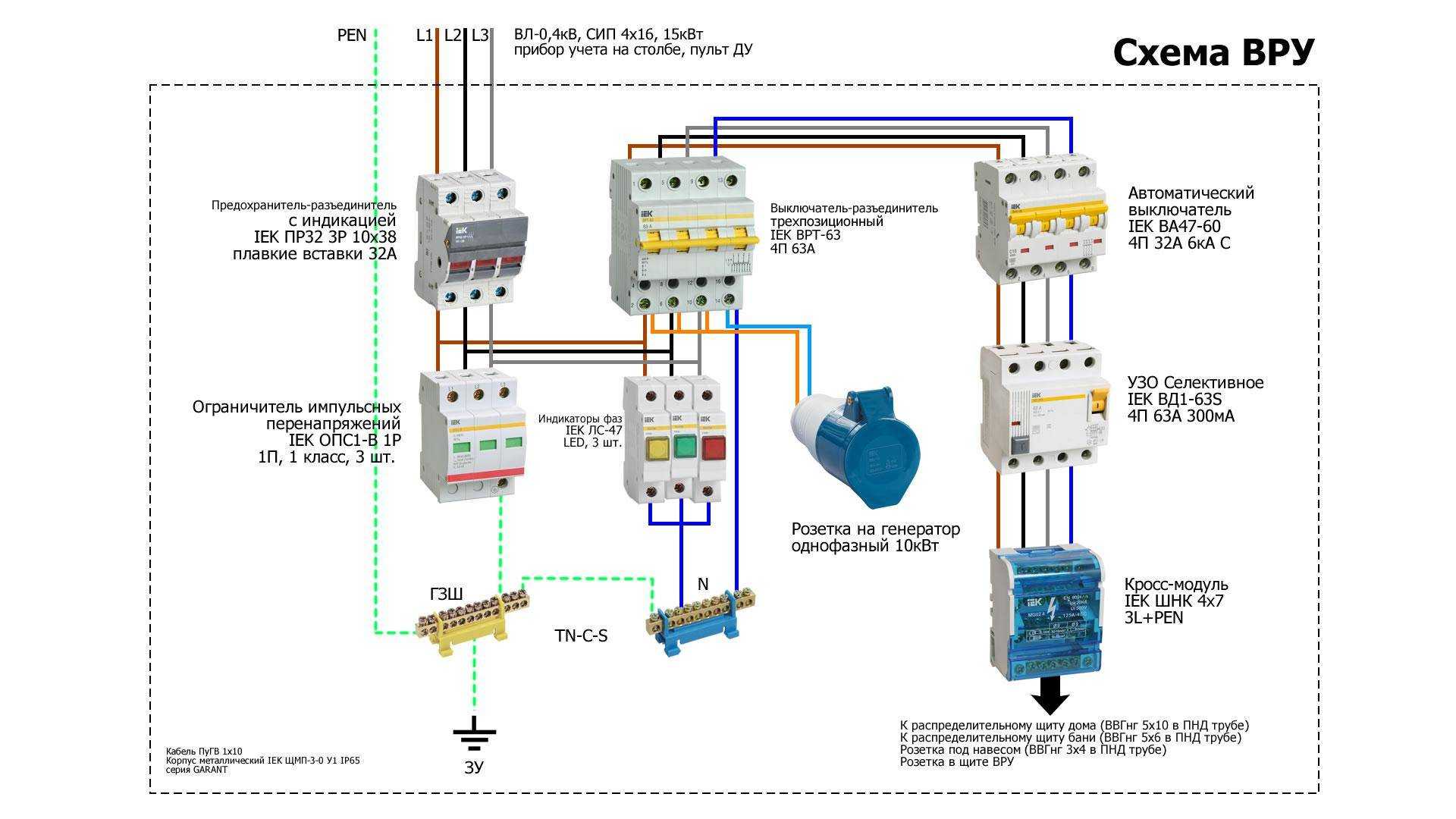

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.
Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.
Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.
Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:
Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.
Будет полезно прочитать:
Создание современной внутриквартирной электросети – ответственное мероприятие, связанное с расчетами, выбором проводов и электроустановок, монтажными работами. При этом одной из главных задач остается обеспечение безопасности жильцов и сохранности имущества. Вы согласны?
Если правильно подобраны защитные приборы и продумана схема подключения УЗО и автоматов, все риски снижаются до минимума. Но как это сделать? Что учесть при выборе? На эти и многие другие вопросы мы ответим в нашем материале.
Также вы сможете разобраться в принципе действия УЗО и вариантах его подключения. Советы экспертов и нюансы монтажа собраны в этом материале. Кроме того, в статье размещены видеоролики, из которых вы узнаете о главных ошибках при подключении и увидите, как подключается УЗО на практике.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)

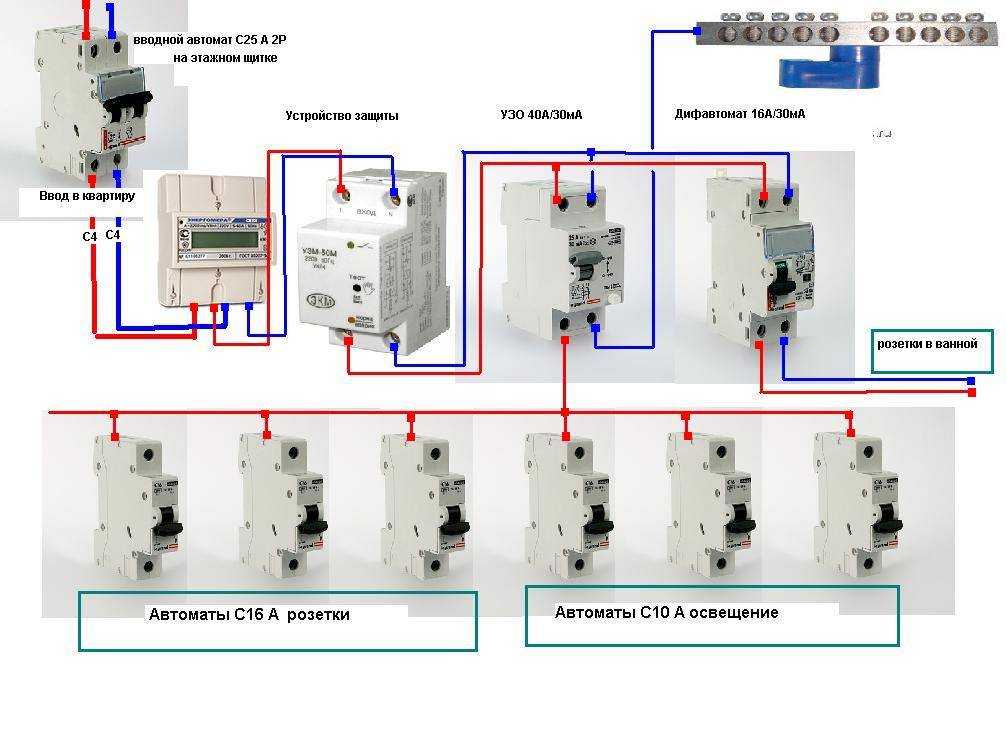

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

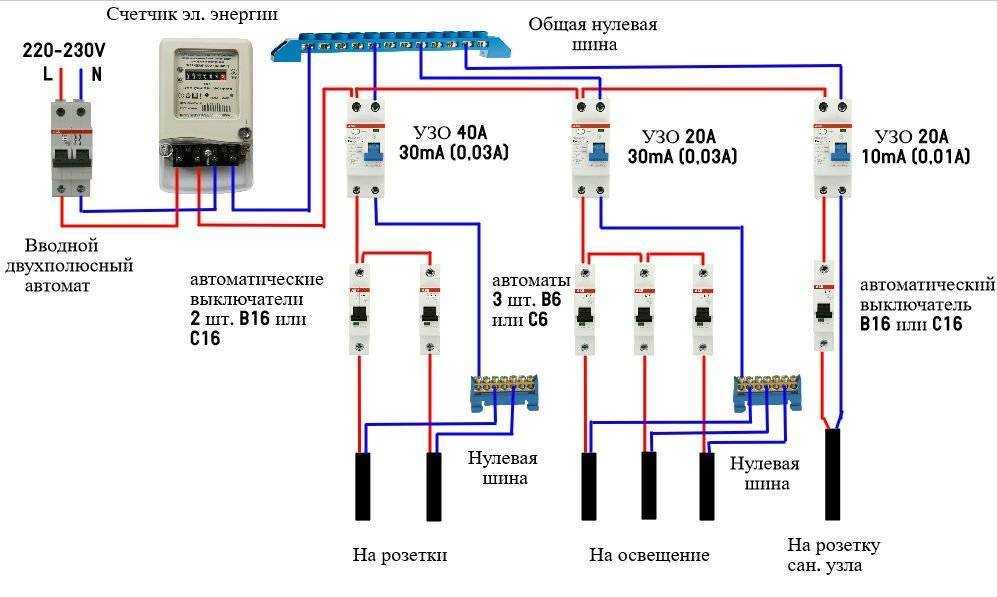

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением

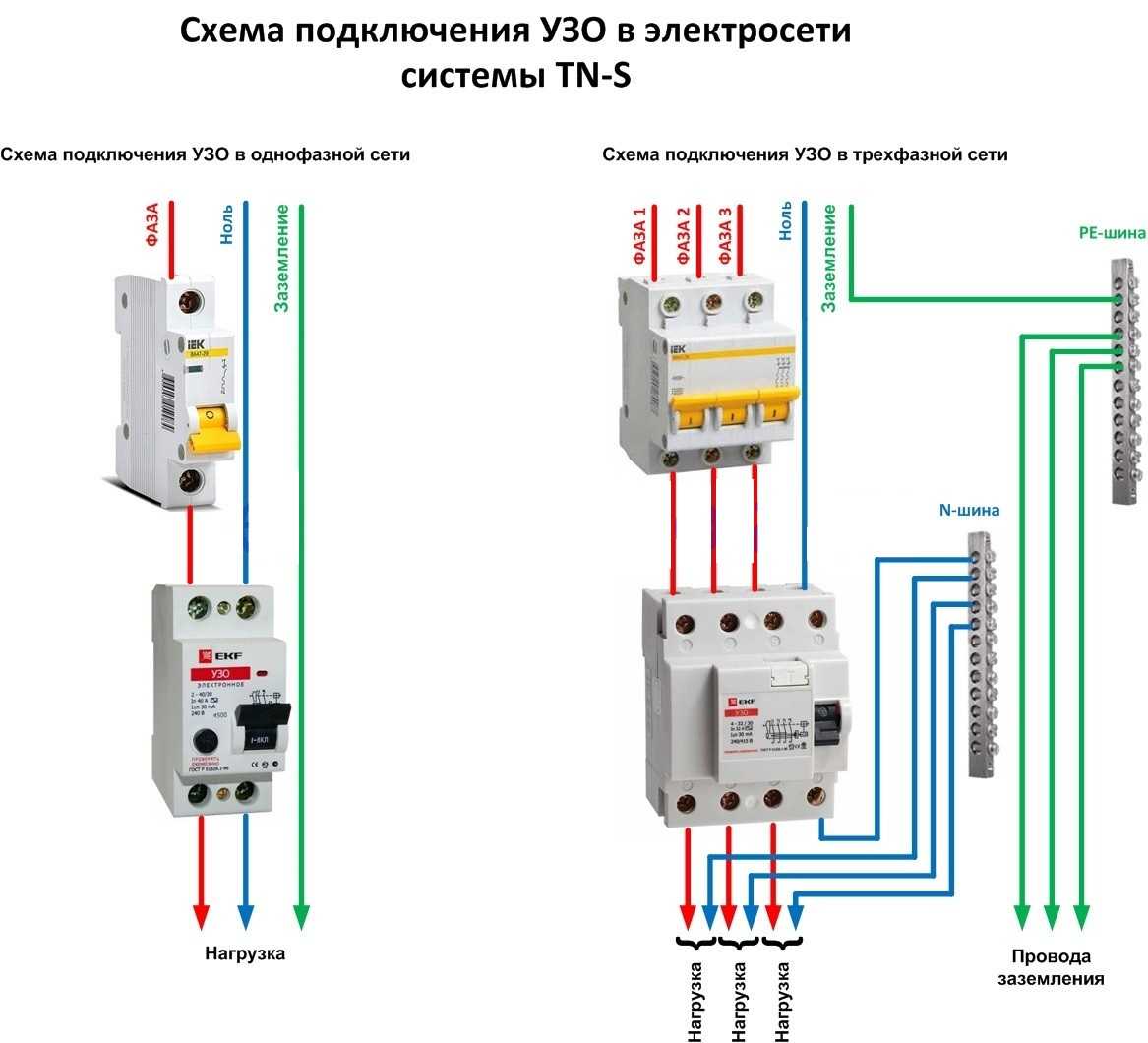

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.
Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Основные ошибки во время подключения УЗО
При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Чтобы избежать их, соблюдайте такие правила:
входные клеммы устройства защитного отключения должны подключаться только после соответствующего автомата, прямое подключение к сети недопустимо;
соблюдайте соответствие нулевых и фазных контактов, их обозначение специально указано на корпусе;
при монтаже проводки внимательно соблюдайте схему, особенно это касается объектов с разветвлением, большим количеством подключенных объектов и несколькими УЗО для них;
если в квартире или доме отсутствует заземляющий проводник, то его ни в коем разе не стоит заменять проводом наброшенным на радиаторы отопления или трубы водопровода, заземление должно изготавливаться в соответствии с правилами;
обращайте внимание на рабочие характеристики приобретаемых приборов (номинальный рабочий ток и ток отключения) и их соответствие параметрам сети, к примеру, если в линии может протекать ток в 50А, то устройство стоит выбирать минимум на 63А.
Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности.
Схема подключения УЗО в однофазной сети без заземления
Ниже вы видите схемы по системе TN – C. Такое подсоединение сегодня не актуальна, так как не используется защитный проводник.
Существуют два способа эксплуатации оборудования без заземления. Это способ с единой сетью и из нескольких подсетей.
В чем разница?
Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.
Такую схему можно применять там, где используются минимальное подключение электроприборов к электроэнергии.
В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).
Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.
В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подсоединяется к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.
Вывод.
Если сравнить первый способ и второй способ использования, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.
Стоит понимать, что подсоединение УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.
ТОП-4 производителей УЗО

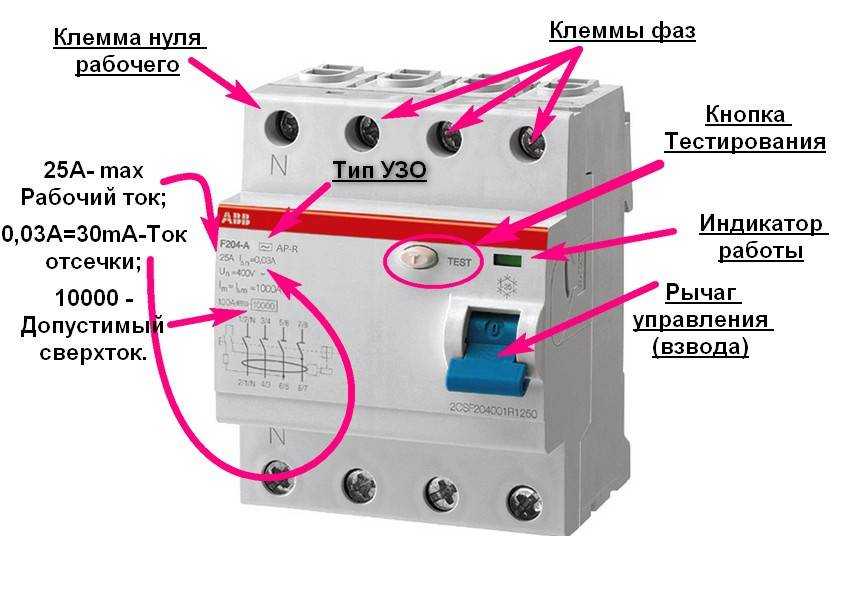

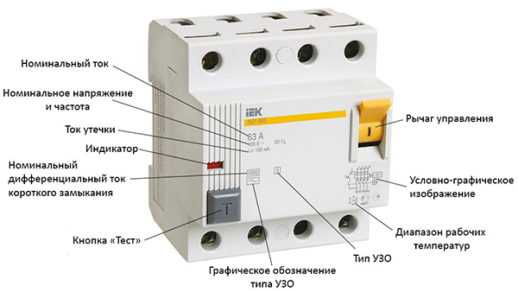

Рис. 3. Основные характеристики УЗО
Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:
- ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
- Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
- Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
- General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.
| Модель | ABB FH204 | Legrand DX3 | Schneider Electric EASY9 | General Electric RCBO |
| Цена, руб. | 2600 | 4900 | 2650 | 6100 |
Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.
