Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
на корпус наносится знак электробезопасности с пределом напряжения;
качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
на кабели для подключения бытовой техники обязательно наносится маркировка;

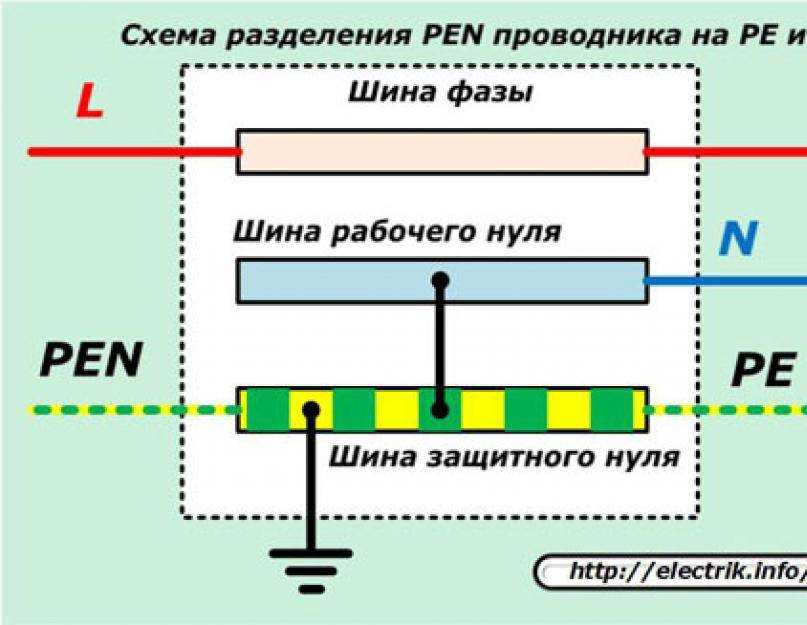

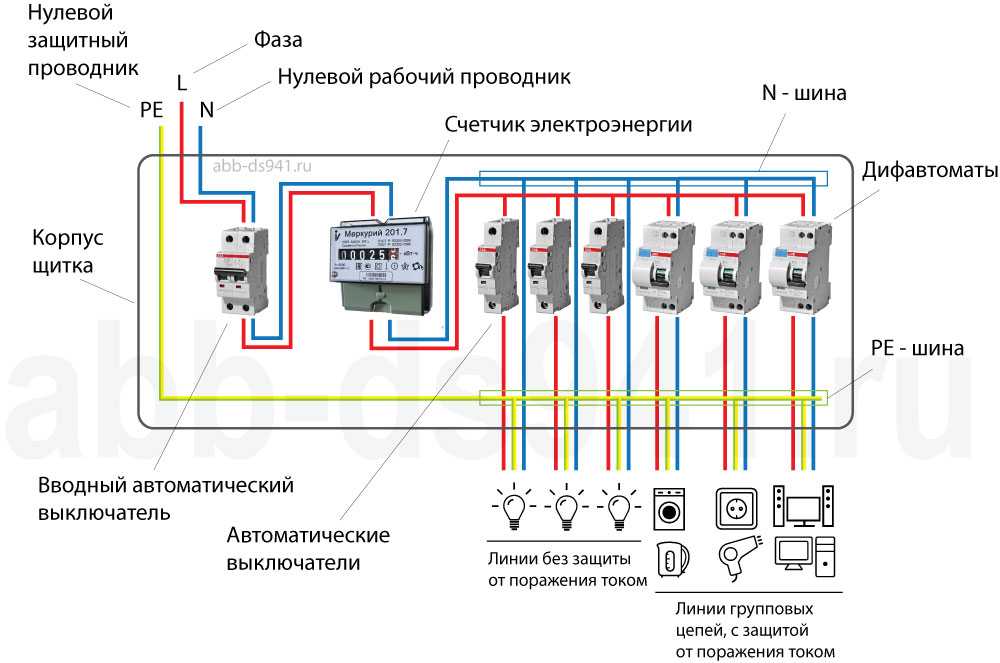

обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
дверки и корпус электрического щитка обязательно заземляются;
на дверках есть специальные места для установки пломб;
для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Щс расшифровка в электрике. Что такое УЗО в электрике и для чего оно необходимо?

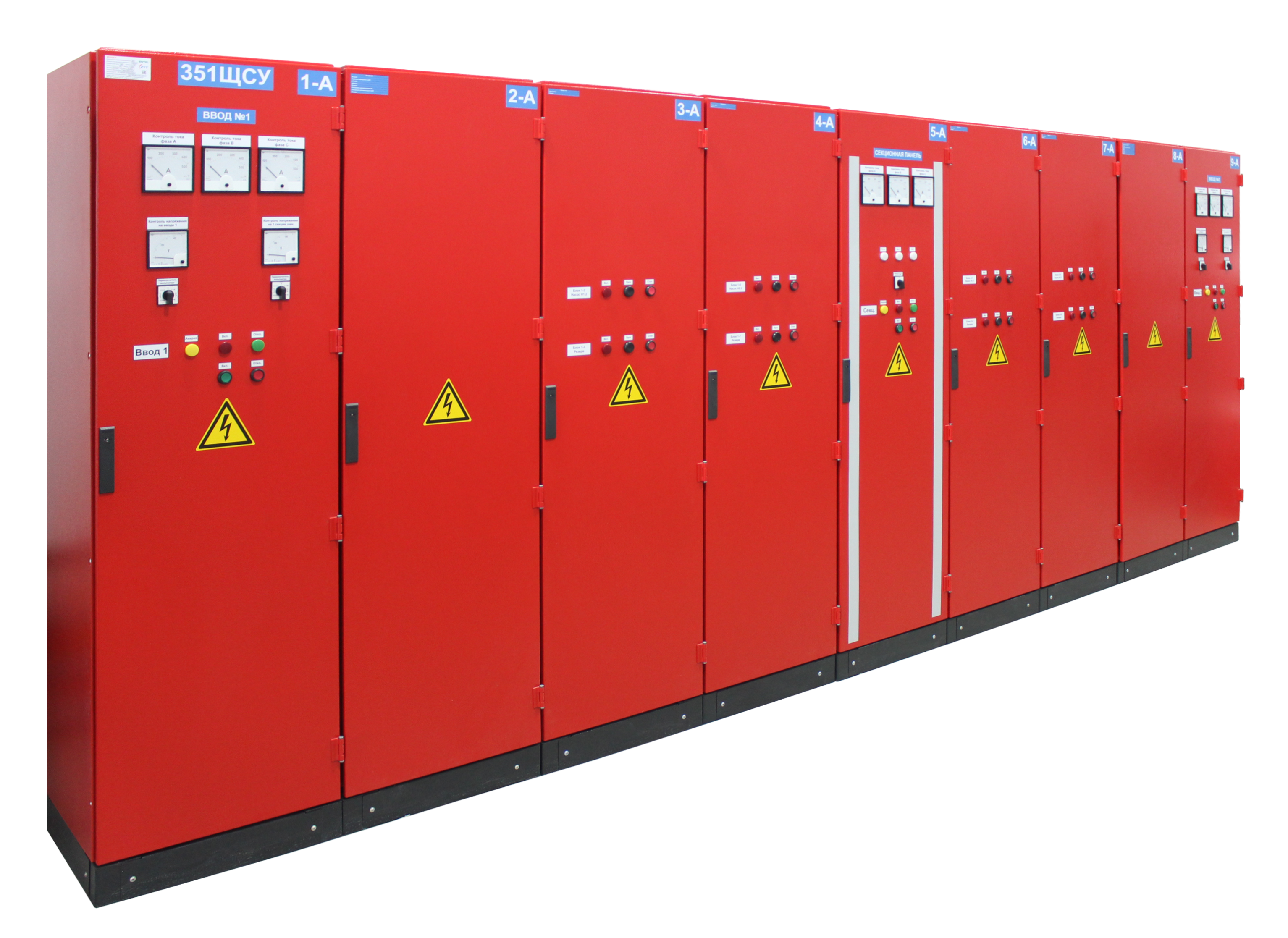

ЩСУ – щит станций управления

Общее устройство и работа ЩСУ
Составные части и основные функции ЩСУ
Работа основных частей и элементов

Современные производственные и технологические процессы, представляют собой сложные системы, требующие четкого взаимодействия всех составляющих. Обеспечение надежной работы в большинстве случаев возлагается на ЩСУ – щит станций управления, относящийся к категории низковольтных комплектных устройств. Данная аппаратура может применяться как по отдельности для каждого объекта, так и в составе автоматических систем управления энергоснабжением.

Общее устройство и работа ЩСУ

Щит станций управления является низковольтным комплектным устройством, изготавливаемым в шкафном или многошкафном исполнении. Типовая сборка ЩСУ состоит из блоков Б5000, БМ5000, Б8000. Каждый шкаф может состоять из четырех или пяти секций. В двух секциях располагаются частотные пускатели, а в остальных – различные виды пускорегулирующих устройств.

Конструкция, состоящая из одного шкафа, может быть выполнена в двух вариантах:

В первом случае шкафы комплектуются блоками типа Б, устанавливаемых в общую конструкцию ЩСУ. Внешние управляющие и управляемые устройства соединяются между собой через эти блоки с помощью пружинных или винтовых зажимов.
Во втором варианте используются блоки модульной серии БМ, которые также включаются в общую конструкцию щита. Однако, в данном случае, применение модульных элементов позволяет отключать, снимать или заменять любой из модулей, не останавливая работу всего щита и подключенных устройств.

Щиты многошкафные включают в себя комплект шкафов, в каждом из которых имеются блоки, предназначенные для выполнения однотипных функций. Они обеспечивают ввод и распределение электроэнергии, контролируют и обрабатывают параметры, осуществляют управление и защиту, обмениваются сигналами. Каждый такой щит по своей сути является законченным низковольтным комплектным устройством.

Составные части и основные функции ЩСУ

В состав щсу обычно входит один или несколько шкафов, в зависимости от задач, которые требуется решить для их применения. Щиты бывают напольными или навесными, а их обслуживание выполняется в одно- или двухстороннем варианте. Все шкафы закрываются дверью и запираются на замок, что исключает свободный доступ посторонних лиц.

Конструкция каждого щита, вместе с его габаритными размерами определяется в индивидуальном порядке, в соответствии с требованиями заказчиками и условиями эксплуатации.

Питающие и отходящие линии проходят через специальные вводы и выводы, которые могут располагаться как в нижней, так и в верхней части. При необходимости шкаф ЩСУ оборудуется системой внутреннего обогрева. Таким образом, каждый щит, попадающий к заказчику, полностью укомплектован и готов к эксплуатации.

Основными составляющими, входящими в щит ЩСУ являются следующие:

Вводно-распределительные устройства и аппаратура.
Приборы автоматического ввода резерва (АВР).
Блоки управления приводами электрооборудования.
Устройства, обеспечивающие плавный пуск и частотную регулировку приводов.
Измерительные устройства и сигнализация.

Основное назначение щита – это ввод электроэнергии, контроль параметров и качества энергоснабжения. С помощью этих устройств потребители резервируются и секционируются, что позволяет предотвратить перебои в электроснабжении. Управление рабочими режимами может осуществляться автоматически, дистанционно или вручную непосредственно на месте расположения щита.

Щиты станций управления обеспечивают питание различных электроустановок, приборов, машин и механизмов, силового оборудования. Они способны принимать и передавать информацию и команды управления по специальным каналам связи к автоматизированным рабочим местам, а также к информационно-измерительной системе. С их помощью выполняется расшифровка полученных данных.

Местные щитовые приборы дают возможность определять состояние отдельных частей и элементов объекта путем индикации и визуализации. Важнейшей функцией ЩСУ является распределение электроэнергии, контроль и защита потребителей от перегрузок по току и напряжению.

Работа основных частей и элементов ЩСУ

Электрическая энергия поступает внутрь щита через блок ввода, оборудованного необходимыми защитными и соединительными узлами. Аварийное восстановление питания и возобновление подачи электроэнергии осуществляется с помощью блока ввода АВР.

Данное устройство выполняет автоматическое включение аварийного источника пи

Обслуживание комплектно-распределительных устройств

Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема — КРУ.
Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.

Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.

Поэтому при минус 5С обогреваются счетчики и релейные устройства, а при минус 25С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.

Назначение шкафов управления вентиляцией

шкаф автоматического управления вентиляцией

Шкаф для управления вентиляцией без участия персонала обеспечивает необходимую температуру и влажность в помещениях, соответствующие требованиям, а также повышает безопасность работы оборудования. Он позволяет установить любые показатели приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

Автоматический вентиляционный щит подходит для вентиляционных систем:

с водяным обогревом;
электрическим обогревом;
рекуперацией тепла;
рециркуляцией;
противодымных (подпорных);
приточных, приточно-вытяжных и вытяжных.

Классификация электрощитового оборудования

Классификация электрощитового оборудования проводится по техническим характеристикам и назначения. Каждый вид имеет специальное сокращенное обозначение.

К электрощитовому оборудованию относятся:

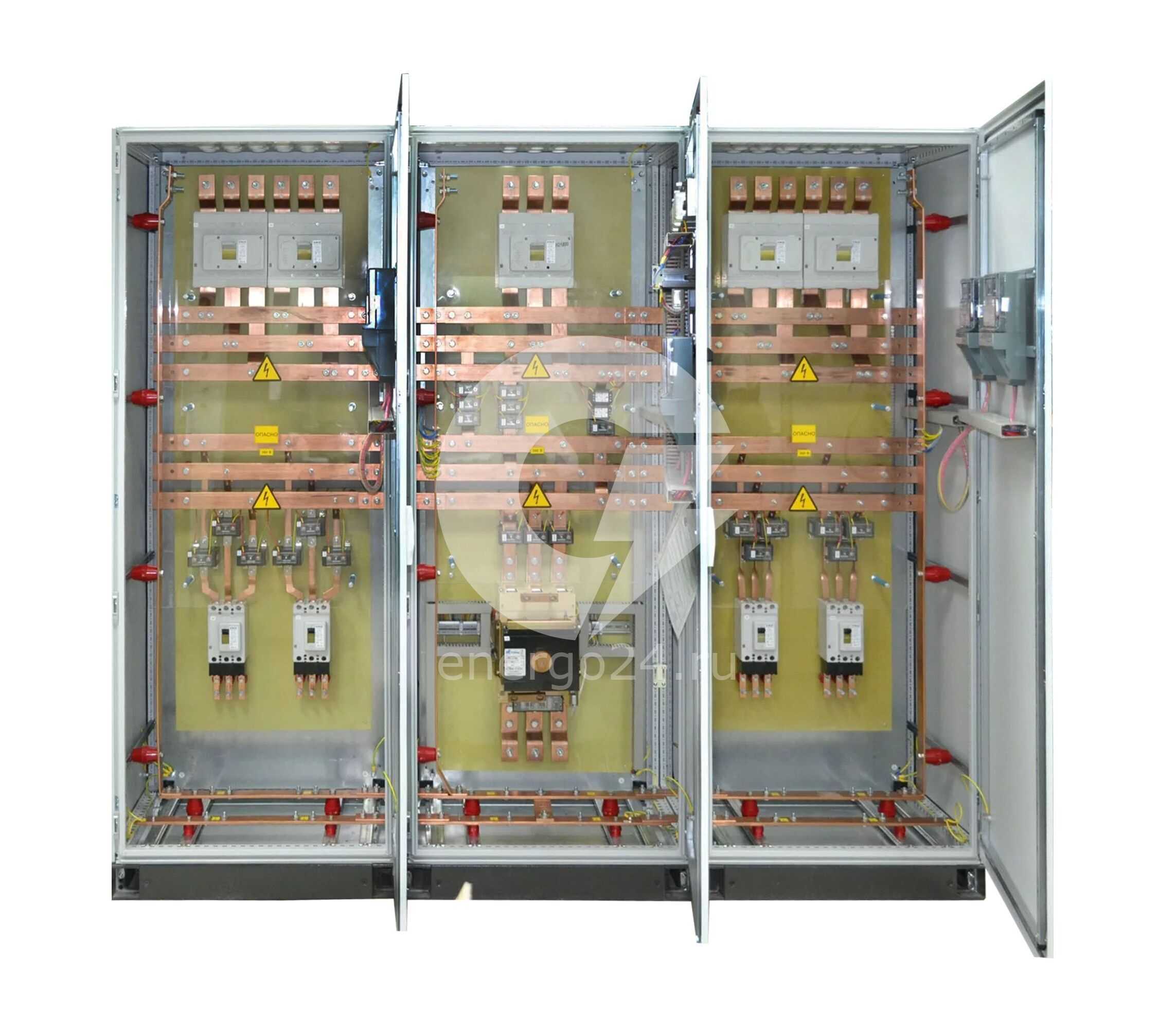

ГРЩ – главные распределительные щиты

Они принимают и распределяют энергию трехфазного переменного тока (напряжение 380/200 В, частота 50 Гц), а также обеспечивают защиту сети от перегрузок и замыканий. Также ГРЩ могут присоединяться к сетям с глухим заземлением нейтрали. ГРЩ выполняются в напольных или настенных вариантах. Зачастую под ГРЩ понимают мощные устройства ввода электроэнергии на энергетических и промышленных объектах, снабженных системами защиты, резервного питания при аварийных отключениях, сигнализацией и учетным модулем. Такие устройства ГРЩ состоят из шкафов ввода (ШВ) для распределения энергии, шкафов секционных (ШС) для разделения потребителей на секции и линейных шкафов присоединения (ШЛ).

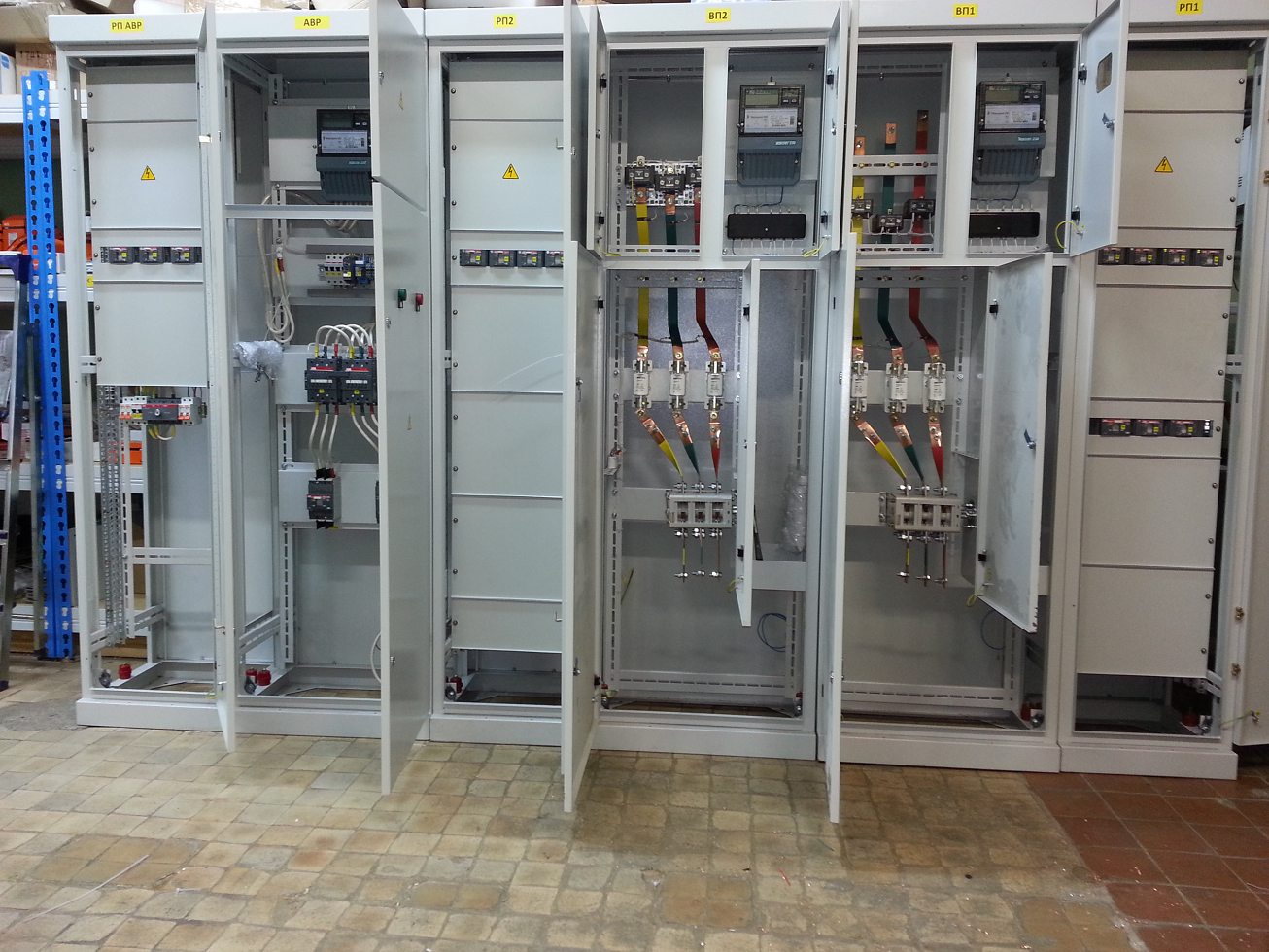

ВРУ – вводно-распределительные устройства

Их функция – прием, учет и распределение электроэнергии, с возможностью защиты от замыканий и перегрузок. ВРУ собираются из панелей одностороннего типа обслуживания. Конструкция может быть однопанельной или многопанельной.

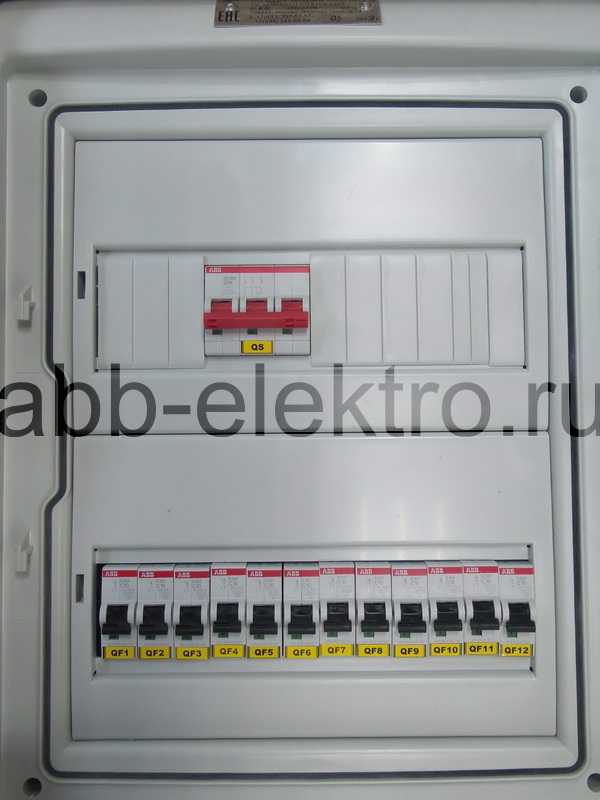

ЩК – щитки квартирные

Используются для приема и распределения тока по квартире, с возможностью учета электроэнергии, защиты от токов утечки, коротких замыканий и перегрузок. ЩК могут подразделяться на ЩКР (щиты квартирные распределительные) и ЩКУ (щиты квартирные учетные).

Служат для управления технологическим оборудованием по запрограммированным в контроллере моделям.

Панели ЩО-70

ЩО-70 – панели для монтажа распределительных щитов напряжением 380В. Популярный вариант оборудования для распределения электроэнергии. В панелях используются рубильники и плавкие вставки.

ПР – пункты распределительные

Разработаны для распределения электроэнергии и защиты электроустановок с напряжением до 660 кВ переменного тока (частота 50 и 60 Гц).

Служат для приема и распределения электроэнергии напряжением 380/200 В, периодического включения/отключения линий групповых цепей. Устанавливаются на административных и промышленных объектах после ГРЩ и ВРУ.

ЩО, ОЩВ, УОЩВ, ОП и т.д. – щиты освещения

Рассчитаны на номинальные токи силой от 6 до 120А. В зависимости от условий эксплуатации, могут быть встроенными или навесными. Буква «О» в названии означает принадлежность к осветительному оборудования, «У» — вариант для установки в нишу, «В» означает наличие встроенного вводного автомата.

ШУВ, ЩУВ – шкафы и щиты управления вентиляцией

Обеспечивает включение вентиляционного оборудования в ручном или в автоматическом режиме, контроль его состояния.

ЩС, РЩС – щиты силовые и распределительные щиты силовые. Данные устройства обеспечивают питание напряжением 200/380 В и используются на небольших узлах питания жилых или промышленных объектов: этаж, производственное помещение, частный дом, офисный центр.

ЩСН – щиты собственных нужд. Применяются для приема и разнесения энергии переменного тока от трансформаторов. Используются в осветительных и силовых установках различных зданий, служат для удовлетворения потребностей электростанций и других энергообъектов и их защиты от перегрузок и напряжений.

ШАВР, ЩАВР – шкафы и щиты автоматического ввода резерва. Необходимы для оперативного переключения потребителя тока на резервные мощности (генератор, аккумулятор или дополнительный ввод), если на основном источнике нет напряжения или он не соответствует потребностям.

ЩУ, ЩУС – щиты управления и щиты станций управления. Применяются для управления приточно-вытяжной вентиляцией, асинхронными насосных двигателей в тепловых пункта, поточными линиями и т.д.

ЩРУ, ЩУ – щиты распределительные учета и щиты учета. Служат в административных и производственных объектах для учета электроэнергии в различных механизмах, агрегатах и т.п. Рассчитаны на напряжение 380/200 В.

ЩЭ, УЭРМ, ЩЭУ, ЩЭР, ЩЭГ – щиты этажные. Устанавливаются на этажах жилых и общественных зданий для защиты от перегрузок, коротких замыканий, а также для учета электроэнергии и снабжения током квартирных щитков.

ЩБП – щиты бесперебойного питания. Рассчитаны на энергопитаниетоком 24В потребителей первой категории – аварийные сигнализации, медицинское оборудование и т.д.

Советы начинающим

Чтобы получить начальное представление об электричестве и принципах работы устройств с его применением, рекомендуется пройти специальный курс или изучить пособие «Электротехника для начинающих». Подобные материалы разработаны специально для тех, кто пытается с нуля освоить данную науку и получить необходимые навыки для работы с электрооборудованием в быту.

Советы начинающим электрикам

В пособии и видеоуроках подробно рассказывается, как устроена электрическая цепь, что такое фаза, а что такое ноль, чем отличается сопротивление от напряжения и силы тока и так далее

Отдельное внимание уделяется технике безопасности, чтобы избежать травм при работе с электроприборами

Конечно, изучение курсов или чтение пособий не позволит стать профессиональным электриком или электромонтером, но решить большинство бытовых вопросов по итогам освоения материала будет вполне по силам. Для профессиональной работы требуется уже получение специального допуска и наличие профильного образования. Без этого выполнять должностные обязанности запрещается различными инструкциями. Если же предприятие допустит человека без необходимого образования к работе с электрооборудованием, и он получит травму, руководитель понесет серьезное наказание, вплоть до уголовного.

https://elquanta.ru/teoriya/ehlektrotekhnika-dlya-nachinayushhikh.html
https://amperof.ru/teoriya/osnovy-elektrotexniki.html
https://panelektro.ru/ampery/kak-nauchitsya-razbiratsya-v-elektrike.html
https://rusenergetics.ru/polezno-znat/formuly-elektrichestva
https://elesant.ru/osnovy-elektriki/zakony-elektrotexniki

1 Элементы вентиляционной автоматики, их назначение

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Как и любая сложная механизированная схема, эта имеет свой центр управления и свои особенности. Стоит перечислить основные элементы.

Ими являются:

Датчики (температуры, давления, влажности). Могут быть как внутренние, так и поверхностные. Позволяют четко определить состояние того или иного показателя в системе и разработать оптимальный режим работы. Они ускоряют или замедляют работу, которую выполняет вытяжной механизм;

Термостаты и гигростаты. Оба прибора могут быть задействованы в одной схеме и помогать восстанавливать нормальное состояние вентиляции, поддерживая постоянный температурный режим. Другие показатели также контролируются этими приборами, что облегчает работу управления;

Сервопривод. Позволяет регулировать клапаны в поступающем уровне вентиляции, а значит, регулирует основную циркуляцию воздуха по системе. Определяет направление воздуха и помогает регулировать распределения кислорода по сегментам схемы. Этот прибор один из самых сложных для установления своими руками;

Трехходовые краны. Предназначены для связки массивных или мелких узлов вентиляции;

Смесительные узлы. Контролируют количество поступающего и выходящего воздуха, в правильных пропорциях смешивая их. Делается это для поддержки нормальной температуры в помещении и оптимальной концентрации свежего воздуха, при которой не будет серьезного дискомфорта любителям теплоты. При работе вытяжной вентиляции механизмы выполняют роль смесителя, который позволяет создавать необходимую концентрацию кислорода в помещении;

Частотные преобразователи. Позволяет увеличить или уменьшить скорость вентиляторов на определенном отрезке всей цепи

Чрезвычайно важно и полезное устройство, которое является основой всей циркулирующей системы воздуха. Без этих приборов полноценное управление всеми возможностями вентиляции невозможно. Установка подобных приборов своими руками чаще всего сложна и требует специальных навыков в монтировании электронных контролеров;

Установка подобных приборов своими руками чаще всего сложна и требует специальных навыков в монтировании электронных контролеров;

Щиты автоматики для систем вентиляции. Полный контрольный узел всех устройств в одном приборе. Это довольно высокотехнологичное приспособление оснащено своей собственной операционной системой и может похвастать дистанционным управлением практически всех участков шахт проветривания. При установке своими руками данные щитки могут портится, поэтому лучше воспользоваться услугами специальных сервисов.

Это и есть основные элементы автоматизированной части и ее управления в схеме вентиляционных шахт. Они позволяют использовать более качественно уже имеющиеся полости проветривания и прокладывать новые без потери пользы от старых.

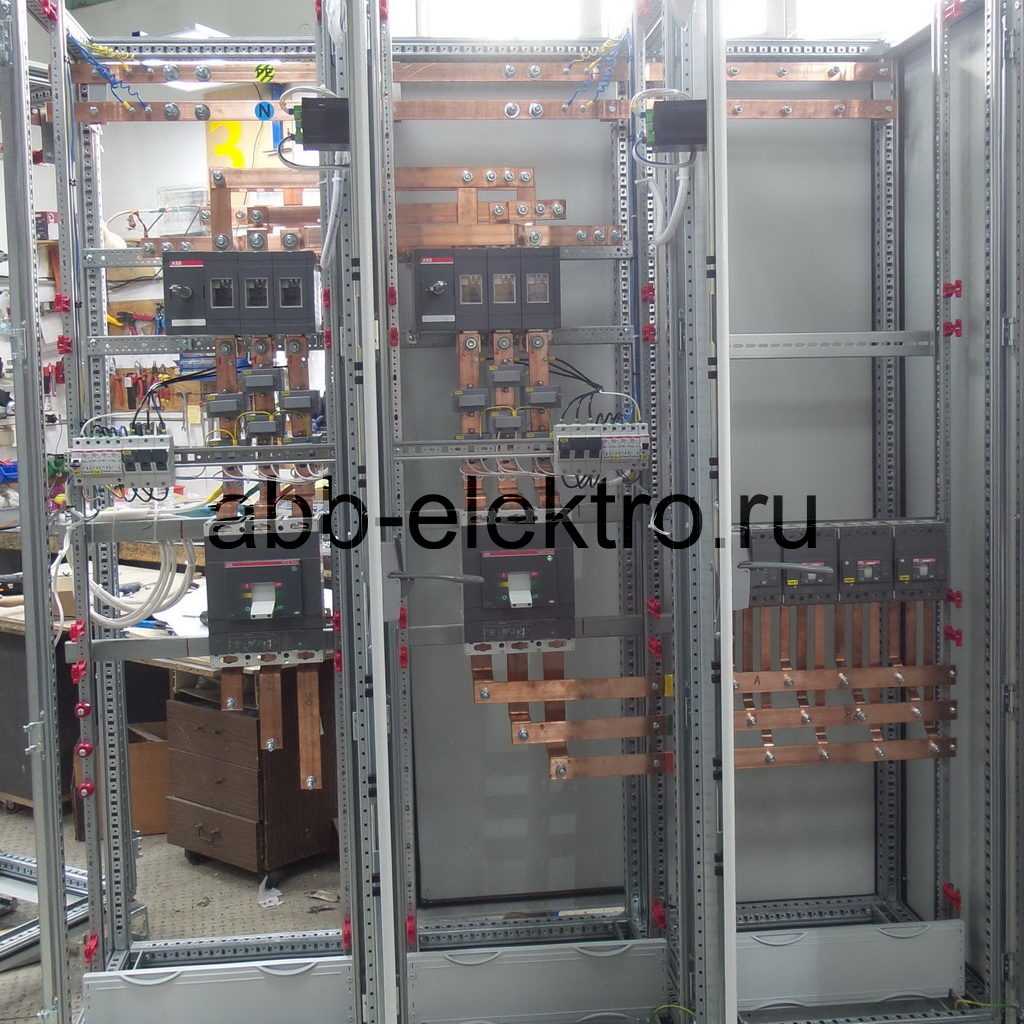

Щит станции управления ЩСУ состоит из следующих основных узлов:

Шкаф релейной и коммутационной аппаратуры ввода ЩСУ;
Шкаф ABP и секционирования ЩСУ;
Шкафы с блоками управления электроприводами на основе блоков серии Б5000, БМ5000, Б8000, БМ8000, БМП5000, БММ5000, БММ8000, БММ9000, БМР5000, БМН5000, БМН9000, КСАТО, УВРУ, БМВ5000, БМВ9000;
Шкафы с устройствами плавного пуска и частотного регулирования электроприводов;
Шкафы с устройствами измерения параметров электрических цепей;
Шкафы устройства сигнализации и передача данных от ЩСУ на верхний уровень.

В щите станции управления ЩСУ применяются комплектующие отечественного КЭАЗ, ЧЭАЗ, Контактор и импортного производства Schneider Electric, Legrand, ABB, Moeller, General Electric. Вводные и секционные автоматические выключатели устанавливаются выдвижного исполнения с микропроцессорными расцепителями. При заказе щита станции управления ЩСУ с мониторингом состояния коммутационной аппаратуры, устанавливается контроллер ЩСУ, который осуществляет контроль состояния всех коммутационной аппаратуры ЩСУ, приборов и датчиков. Схема АВР для ЩСУ, разработанные на базе микропроцессорной техники с возможностью регистрации событий и параметров контроллером ЩСУ. Интеграция данных от контроллера ЩСУ в систему АСУТП электроснабжения предприятия осуществляется по стандартным промышленным протоколам, которые оговорены ранее при заказе ЩСУ. При заказе возможно изготовление ЩСУ в исполнении ХЛ1 ГОСТ 15150-69 для эксплуатации на открытом воздухе, изготавливается утепленный модуль в котором устанавливается ЩСУ, габаритные размеры при этом отдельно будут оговорены при заказе.

В щите станции управления ЩСУ сборка шкафов осуществляется с использованием блочной схемы, которая является удобной в эксплуатации, обслуживании и ремонте. Щит станции управления ЩСУ собираются под заказ, по опросным листам заказчика. Общим устройством щита станции управления ЩСУ является использованием блоков серии Б5000, БМ5000, Б8000, БМ8000, БМП5000, БММ5000, БММ8000, БММ9000, БМР5000, БМН5000, БМН9000, КСАТО, УВРУ, БМВ5000, БМВ9000.

Шкаф щита станции управления ЩСУ состоит из трех и более секций. В одной или двух секциях располагаются пускатели серии ПБР, ПБР-ИР, ПБР-ИК, а в остальных секциях релейная и пускорегулирующая аппаратура. Конструкция щита станции управления ЩСУ из одного шкафа, может быть выполнена в трех исполнениях: В первом исполнение шкафы ЩСУ комплектуются блоками серии Б5000, Б8000, устанавливаемых в общую конструкцию ЩСУ. Внешние управляющие и управляемые аппараты ЩСУ соединяются между собой через данные блоки с помощью зажимов. Во втором варианте используются блоки модульной серии БМ5000, БМ8000 которые аналогично включаются в общую конструкцию щита ЩСУ. При этом, применение данных модульных элементов позволяет в ЩСУ отключать, снимать или заменять любой из модулей, не останавливая работу всего щита ЩСУ. Во третьем варианте используются блоки модульной серии БММ5000, БММ8000, БММ9000, БМР5000, БМН5000, БМН9000, КСАТО, УВРУ, БМВ5000, БМВ9000 они также включаются в общую конструкцию щита станции управления ЩСУ. В этом случае, применение данных выдвижных модульных элементов позволяет в ЩСУ позволяет осуществлять все оперативные работы не останавливая работу всего щита ЩСУ.

Щиты станции управления ЩСУ многошкафного исполнения включают в себя шкафы, в которых имеются блоки управления, предназначенные для выполнения одинаковой работы. Блоки управления ЩСУ обеспечивают ввод и распределение электроэнергии, контролируют и обрабатывают параметры, осуществляют управление и защиту, обмениваются сигналами и передача контролируемых параметров на верхний уровень. В состав щита станции управления ЩСУ входит один или несколько шкафов, в зависимости от требований заказчика, которые требуется решить для их применения на объекте. Щиты станции управления ЩСУ изготавливаются напольными или навесными. Двухстороннего или одностороннего обслуживания. Шкафы щита станции управления ЩСУ закрываются дверью с установленными замками, чтобы исключает свободный доступ посторонних лиц. Конструкция каждого щита станции управления ЩСУ, вместе с его габаритными размерами определяется, в соответствии с требованиями заказчиками и условиями эксплуатации. Питающие и отходящие линии щита станции управления ЩСУ проходят через специальные вводы и выводы, которые могут располагаться как в нижней, так и в верхней части. Щит станции управления ЩСУ оборудуется системой микроклимата для оптимальной работы частотных преобразователей.
