Кабельные муфты: назначение, технические характеристики, виды и классификация

Критерии выбора

Выбор термоусаживаемой концевой муфты зависит от особенностей условий эксплуатации. Маркировка МКТ содержит важную информацию о назначении изделия. Как её считывать, можно рассмотреть на следующем примере. Марка муфты КВТТП-4Х (16-25) означает следующее:

• К – концевая;
• В – внутренняя установка;
• Т – термоусаживаемая;
• ТП – термоусадочная перчатка;
• 4Х – кабель 4-х жильный;
• (16-25) – допустимая площадь сечения одной жилы в мм2.

Помимо этого, в маркировке МКТ могут быть дополнительная информация о классе огнестойкости и предельный показатель напряжения. Считывая информацию маркировки и сравнивая её с условиями эксплуатации, выбирают нужный тип муфты.

Муфтирование саморегулирующегося кабеля

Греющий кабель обеспечивает защиту от замерзания, труб трубопроводов, водопроводных кранов, накопительных баков, клапанов в холодное время года.

Комплектация:

1. 16 х200 мм внешняя термоусадочная трубка с клеевым слоем

2. 15 х55 мм концевая термоусадочная заглушка

3. 12х30 мм термоусадочная трубка с клеевым слоем

4-5 12х40 термоусадочная трубка с клеевым слоем

6. гильзы 2,5 кВт в нейлоновой оболочке (3 шт.)

Очень важно грамотно изолировать греющий кабель от контакта с влажной средой. Для поддержки температуры выше точки замерзания внутри трубы вы можете самостоятельно провести монтаж греющего кабеля, используя комплект термоусаживаемых муфт. Для монтажа понадобятся: кусачки, ножницы, нож, пассатижи, фен и комплект термоусаживаемых трубок

Для монтажа понадобятся: кусачки, ножницы, нож, пассатижи, фен и комплект термоусаживаемых трубок.

Муфтирование греющего кабеля производится в два этапа. 1. Муфтирование концевой муфты. 2. Подключение силового кабеля и муфтирование образовавшегося соединения. Начнем с муфтирования концевой муфты.

1. Муфтирование концевой муфты

Сначала ножом следует удалить внешнюю оболочку кабеля — несколько сантиметров от конца кабеля (Рис.1). Экранирующую оплетку отделяем при помощи отвертки (Рис.2) и отрезаем кусачками (Рис.3). Откусываем часть кабеля, около пяти миллиметров, с одной стороны, на конце кабеля образуется своего рода «ступенька» (Рис. 4).

Далее, берем термоусадочную трубку с клеевым слоем, надеваем ее на конец кабеля (Рис. 5) и термоусаживаем при помощи промышленного фена (Рис. 6), пока из-под неё не выдавится некоторое количество силиконового герметика. Конец следует обжать плоскогубцами, для полной герметичности соединения.

Выступивший клей – это показатель качественной и герметичной термоусадки. Нагревать все термоусадочные муфты надо от центра к краям, для избежания деформации и попадания воздуха под муфту. Лучше использовать фен со специальными насадками.

Избегайте перегрева термоусадочной заглушки. При перегреве трубка начинает блестеть и следует прекратить нагрев. После обработки феном соединение остывает в течение 5-10 минут, лучше его не трогать, чтобы не обжечь руки, и не нарушить герметичность соединения.

2. Подключение нагревательного кабеля к сети при помощи силового кабеля, муфтирование соединиения

Теперь займемся другим концом кабеля. Необходимо подготовить его к присоединению силового шнура. Удаляем внешнюю оболочку при помощи ножа (Рис.1). Экранирующая оплетка расплетается отверткой (Рис. 2), из нее формируется жгут (Рис. 7). Промежуточную изоляцию с проводников удаляем при помощи ножа (Рис. 8). После этого производится зачистка самой нагревательной матрицы. В результате зачищенные проводники выглядят так (Рис. 9). В матрице делаем угловой вырез, для более удобного подсоединения гильз (Рис.10).

Готовимся к соединению греющего кабеля и силового шнура. Самую большую муфту из комплекта заранее надеваем на кабель и сдвигаем так, чтобы ее потом можно было разместить поверх соединения и всех остальных муфт (Рис. 11). Маленькие муфты тоже следует надеть заранее на зачищенные концы силового кабеля, до того, как будут установлены и зажаты гильзы на соединение.

Подготовка силового кабеля:

Удалим внешнюю изоляцию силового кабеля приблизительно на несколько сантиметров. Так же снимем изоляцию с заземляющего проводника. Если заземление выполнено в виде медной оплетки скручиваем её в хвостик. Обрезаем проводники до длины 25 мм и снимаем с них изоляцию на 5-6 мм.

Теперь зачищенные проводники нагревательной матрицы саморегулирующегося кабеля надо соединить с концами силового кабеля. Для этого на проводники ставим гильзы и обжимаем их пассатижами (Рис. 12).

Каждое соединение закрываем термоусаживаемой трубкой диаметром 12 миллиметров, и производим термоусадку феном. Жила заземления соединяется при помощи гильзы со скрученной в жгут эканирующей оплеткой греющего кабеля, это соединение также закрывается термоусадочной муфтой. Все соединения нагреваются феном до полной усадки муфт (Рис. 13).

Поверх всех соединений натягивается самая большая муфта (Рис. 14) и термоусаживается при помощи фена, от центра к краям (Рис. 15).

Как видите, принцип подключения саморегулирующегося нагревательного кабеля достаточно простой. Достаточно подключить его токопроводящие жилы к сети 220 и как следует изолировать все соединения и другой конец кабеля (Рис. 16).

Так же на сайте для вас представлен онлайн калькулятор, который поможет рассчитать количество и тип нагревательного кабеля, предназначенного для защиты трубопроводов от замерзания.

Основные разновидности муфт

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

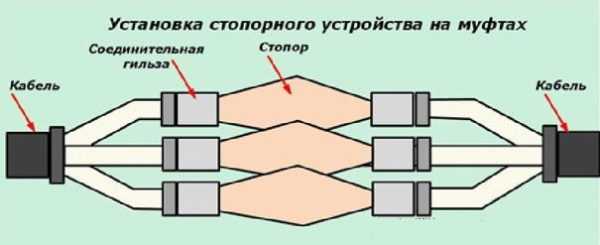

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

• протяженность кабеля, идущего по наклонной;
• прочность составных частей кабеля;
• разрешенные нагрузки;
• угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Советуем изучить — Высоковольтные вакуумные выключатели — устройство и принцип работы

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

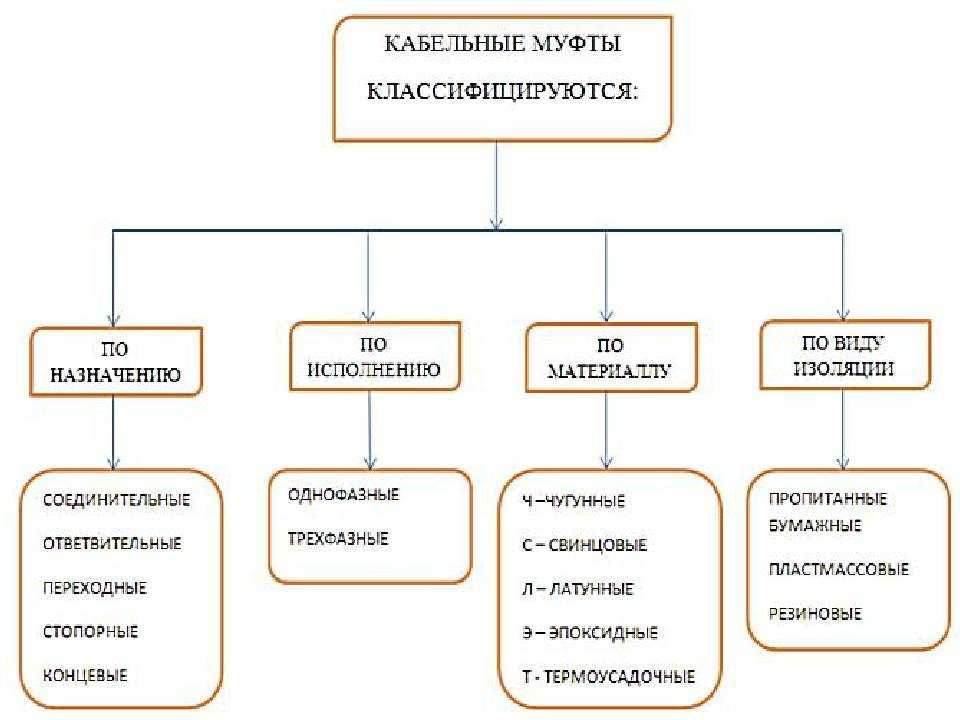

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

№ п/п	Тип муфты	Назначение	Обозначение
1.	Соединительные	Соединение отрезков кабелей	С
2.	Ответвительные	Подсоединение к основной силовой трассе распределительных кабелей	О
3.	Соединительно-переходные	Коммутация кабелей с пластиковой изоляцией и их аналогов с иными видами изоляции	СП
4.	Стопорные	Коммутация кабелей с изоляцией из пропитанной бумаги на трассах с большим наклоном, для исключения стекания пропиточного состава	СТ
5.	Стопорно-переходные	Коммутация кабелей в несколько жил с изоляцией из пропитанной бумаги и одножильных изделий с иной изоляционной оболочкой	СТП
6.	Концевые под наружный монтаж	Кабельное оконцевание за пределами помещений	КН
7.	Концевые мачтовые	Кабельное оконцевание при выходе на воздушную ЛЭП вне зданий	КМ
8.	Концевые под внутренний монтаж	Кабельное оконцевание внутри зданий, помещений	КВ

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

1. Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
2. Информация о типе муфты (согласно таблицы)
3. Указания на материал изделия: Ч – чугуная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
4. Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
5. Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
6. Наличие буквенного обозначения «Т» означает тропическое исполнение
7. Информация о типе используемого кожуха (согласно таблицы):

№ п/п	Типы кожухов	Назначение	Обозначение
1.	Противопожарные	Здания, крытые строения, тоннели	К
2.	Подземные	Укладка под слоем грунта	Кз
3.	Подводные	Укладка в водной среде	Кв

1. Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
2. Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
3. Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
4. Цифровые указатели на количество жил кабеля, их сечения.

Муфты для кабелей с бумажной изоляцией

Появление термоусаживаемых трубок и перчаток значительно облегчило соединение, ответвление и оконцевание кабелей с бумажной изоляцией. Большинство современных изделий включают данные предметы в перечень комплектации. Термоусаживаемые элементы увеличивают защитный изоляционный слой, предотвращают разматывание бумажной оболочки, делают процесс коммутации жил более комфортным.

Трубки надеваются на жилу прямо поверх бумажной пропитки. Корень разделки заполняется герметиком или мастикой и закрывается перчаткой. Зачищенные концы стыкуются болтовыми соединителями, которые также помещаются в термоусаживаемые трубки, обеспечивающие равномерный слой изоляции.

Пример устройства соединительной кабельной муфты для магистрали с тремя жилами

Особенно удобен такой способ при установке соединительно-переходных и стопорно-переходных муфт, где коммутируются проводники в бумажной изоляции с проводниками в пластмассовой изоляции. С помощью трубок не только выравнивается толщина изоляционного слоя, но обеспечивается экранирование зоны соединения.

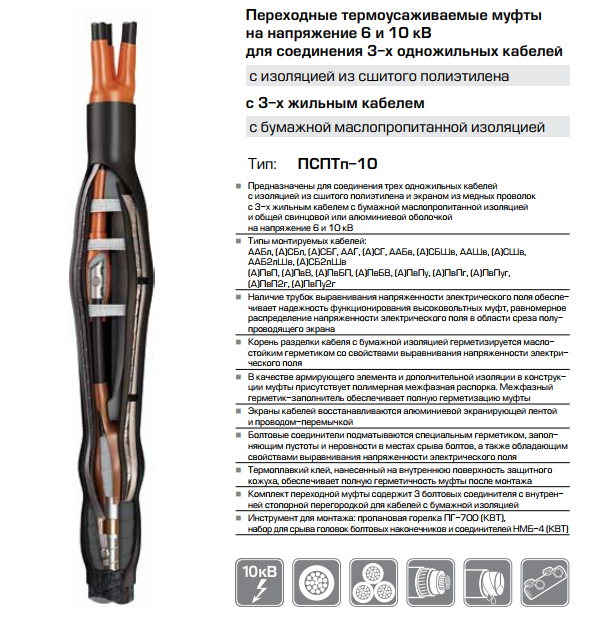

Соединительно переходные модели для коммутации кабелей с разными типами изоляции

Муфты для кабелей с пластмассовой изоляцией

Отличием может быть использование в качестве разъединителя на корне разделки самосклеивающейся ленты или хлопчатобумажной полосы пропитанной эпоксидным составом, так называемой ленты-герметик. Стыковка концов токоведущих жил осуществляется также с помощью соединительной гильзы и болтового крепления. Эти места тоже помещаются в термоусадочные трубки.

Муфта концевая ПКВтп с применением термоусаживаемых элементов и ленты герметик

В реальной работе допускается использование разных электротехнических устройств. Главным условием является соответствие условиям эксплуатации.

Термоусаживаемые кабельные муфты

Толстостенные изделия под действием горячего воздуха плотно, надежно облегают и принимают конфигурацию кабельного стыка, обеспечивают его изоляцию и защиту от воздействия внешних факторов. Комплектация устройства включает термоусаживаемую трубу с клеем, болтовые соединители или наконечники для жил кабеля, которые обеспечат качественный контакт как механический, так и электрический.

Меры безопасности

• Монтаж и обслуживание кабельных муфт должны осуществлять специалисты, имеющие необходимую подготовку и квалификационную группу по электробезопасности. Требования к персоналу, а также условия проведения ремонтных работ приведены в «Руководстве по монтажу» в разделе «Требования безопасности».
• Перед работой проверьте соответствие кабеля типу муфты, заявленному на этикетке набора.
• Обязательно ознакомьтесь с инструкцией по монтажу от производителя. Зачастую опытные кабельщики в нее даже не заглядывают и, меняя производителя муфт, нарушают указанную последовательность, оставляют в итоге сборки «лишние» комплектующие. Да и у одного и того же производителя компоненты и этапы монтажа могут быть усовершенствованы. «Руководство по монтажу» находится в открытом доступе на сайте iek.ru в карточке товара.
• Следите за аккуратностью работы: не перегибайте жилы, грамотно нагревайте термоусаживаемые изделия, не торопитесь при усадке термоусаживаемых элементов – это может привести к образованию «пузырей» после усадки.

Концевые муфты

Концевые муфты разделяются по способу и месту установки:

• 1) для горизонтальной (рис. (левая — чугунная, правая — железная муфта),
• 2) вертикальной (рис. 9) (чугунные);

на рис. 10 даны железные муфты для внутренних установок, на рис. 11 — для установок вне помещений — мачтовые с непосредственным выводом из них жил и на рис. 12 — муфты мачтовые с выводами через фарфоровые изоляторы, где

1. — корпус муфты,
2. — вводный фланец,
3. — проходной изолятор,
4. — металлический колпак,
5. — винтовой зажим, для внутренних установок на напряжение до 1. в настоящее время применяются почти исключительно железные концевые муфты.

На рис. 13 приведены размеры и выкройки железных концевых муфт для кабелей сечением:

• от 185 до 150 мм2,
• от 120 до 70 мм2,
• от 50 до 25 мм2

Для кабелей типа Н меняют три одножильные муфты. С этой целью в месте разводки трех жил устанавливается небольшая свинцовая разветвительная муфта, спаиваемая с одной стороны со свинцовой оболочкой кабеля, а с другой — с тремя свинцовыми трубками, надеваемыми поверх экранов отдельных жил. Получившиеся отдельные свинцовые жилы вводятся в три одножильные муфты.

Существуют также конструкции, специально приспособленные для работы выводами вниз, могущие одновременно работать как разъединители, и т. п. Кроме того имеются конструкции, в корпусе которых помещаются трансформаторы тока. Наличие таких муфт. несомненно чрезвычайно облегчает решение ряда монтажных задач. Существуют конструкции для 110-kV кабеля с жидким масляным заполнением. Для усиления изоляции в горловине муфты наложена дополнительная намотка из лакоткани, а внутри изолятора установлен ряд бакелитовых цилиндров. В целях получения хорошего уплотнения во всех швах помещаются пробковые прокладки, пропитанные глипталевым лаком, и торцы изолятора тщательно шлифуются. Фланцы расположены таким образом, что их цементовка не соприкасается непосредственно с внутренней полостью изолятора. Токовыводной болт присоединяется к жиле через пружинящий элемент.

Виды соединительных муфт кабелей

Чтобы сделать правильный выбор соединительного элемента необходимо взглянуть на данные технические показатели изделия:

• количество проводов в кабеле;
• площадь поперечного сечения, а также материал изготовления жилок;
• максимальное напряжение в сети;
• вид межфазной изоляции;
• защитные средства, которые повышают сопротивление кабеля от различного рода воздействий.

По значению максимального напряжения в электросети изготавливают соединительные элементы для использования в:

• высоковольтных коммутациях;
• электросетях с напряжением до 1000 В.

Четырехжильная муфта

Как правило, максимальное количество проводов, которое соединяется муфтой не превышает четырех, однако в отдельных случаях встречаются соединения и с большим числом проводков на одной муфте.

Для корректного монтажа муфты на кабель следует правильно разрезать концы, после чего очень аккуратно убрать всю изоляцию. Затем потребует тщательно подготовить все поверхности по очереди для установки соединительного элемента. С каждого конца необходимо полностью срезать изоляцию на половину длину соединительного элемента, в который затем необходимо ввести оба конца провода и крепко зажать их крепежными деталями.

Такой же метод подключения используется для соединения проводов с клеммой. В данном случае необходимо демонтировать изоляционный слой нужно снять на всю длину соединительной детали.

Для проводов с большим количеством медных жил, которые соединены вместе, лучше применять наконечники из материалов, которые легко поддаются деформации. Данные наконечники на последнем этапе соединения сжимаются специальным инструментом. В итоге должен получиться прочный с механической точки зрения, а также хороший электроконтакт. Для качественного обжима необходимо приложить усилие в несколько тонн.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

Межфазная изоляция муфты

Вернуться к содержанию

Маркировки отечественных муфт – СЕТЬ ИСЕТЬ

Кабельные термоусадочные муфты применяются для соединения одножильных и многожильных кабелей в одну линию с целью подключения их к электростанциям и установкам, сооружениям и линиям электропередач. Также термоусаживаемые кабельные муфты применяют для ремонта поврежденных участков силового кабеля.

Термоусадочная муфта подбирается в зависимости от следующих технических параметров:

• Напряжения;
• Количества жил кабеля;
• Типа изоляции;
• Специфики конструкции и установки кабеля;
• Наличия или отсутствия брони у кабеля.

Термоусаживаемые муфты являются универсальной системой для внутреннего и наружного монтажа силовых кабелей.

По специфике конструкции и установки кабеля различают следующие типы муфт:

• Соединительные – используются для соединения кабеля, установленного как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней;
• Концевые – предназначены для оконцевания кабеля;
• Соединительные Переходные – предназначены для соединения кабелей с разным количеством жил, разным типом изоляции.

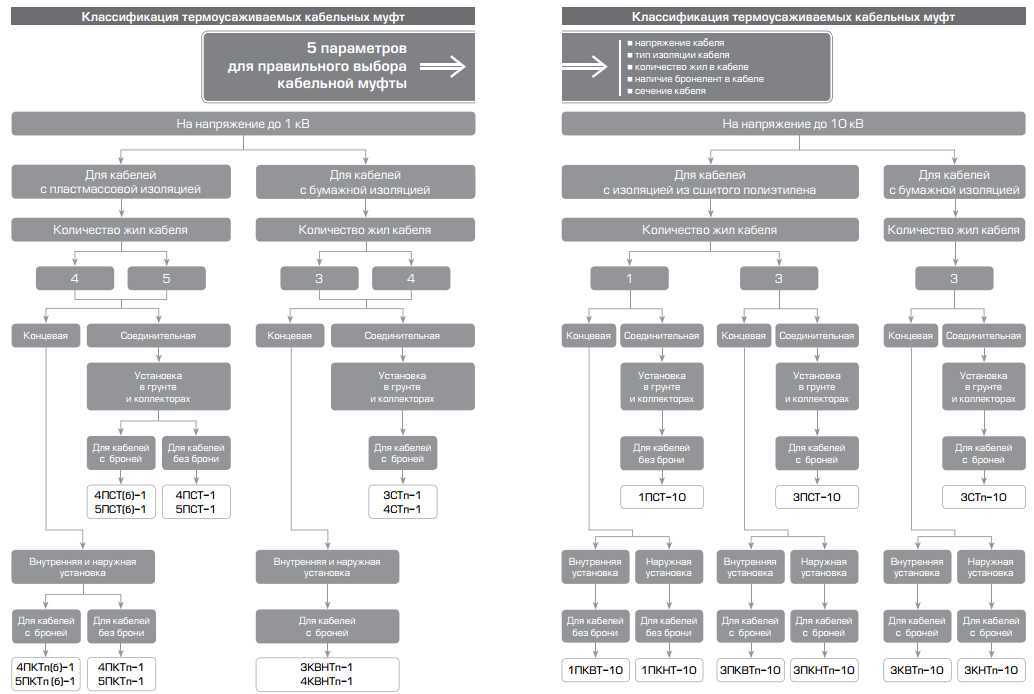

Разберем маркировку кабельных термоусаживаемых муфт на примере 3-х заводов производителей:

• Нева-Транс;
• КВТ;
• Михневский завод электроизделий (МЗЭИ).

Маркировка муфт

Расшифровка	Символ в зависимости от изготовителя (с учетом регистра)
Нева-Транс	МЗЭИ	КВТ
Номинальное напряжение в кВ	“1”, “10”	“1”, “6”, “10”(в середине)	“1”, “10”(в середине)
Соединительная муфта	“С”	“С”	“С”
Концевая муфта	“К”	“К”	“К”
Концевая внутренней установки	“В”	“В”	“В”
Концевая наружной установки	“Н”	“Н”	“Н”
Термоусаживаемая технология	“Т”, “т”	“Т”	“Т”
Наличие перчатки у муфты	“п”	“п”	“п”
Термоусаживаемый кожух	“(тк)”	–	–
Модифицированная	“М”	–	–
Для одножильного кабеля	“О”	–	–
Для кабеля с броней	“б”	“б”	не указывается
Для кабеля с пластмассовой изоляцией	“П”	“П”	“П”
Количество жил в кабеле	“1х”, “3х”, “4х”, “5х”	“1”, “3”, “4”,”5″(в начале)	“1”, “3”, “4”,”5″(в начале)
Сечение жилы в мм2	“(16-25)”, “(35-50)”	“(16-25)”, “(35-50)”	“16/25”, “35/50”
Наличие болтового соединителя	–	“М”	“Б”
Наличие болтового наконечника	“Н”	“М”	“Б”
Муфты для контрольных кабелей	–	“к”

Примечание: отсутствие “П” обозначает, что муфта предназначена для кабелей с бумажной изоляцией в случае напряжений 1кВ и для кабеля с любым бумажной либо полиэтиленовой изоляцией в случае напряжений до 10 кВ.

Примеры маркировки с расшифровкой:

Нева-Транс	МЗЭИ	КВТ	Расшифровка
1СТп(тк)-4х(70-120)	4СТп-1-(70-120) М	4СТп-1-70/120-Б	Соединительная термоусаживаемая муфта для 4-х жильного кабеля с бумажной пропитанной изоляцией напряжением до 1 кВ, сечением 70-120 мм2 с толстостенным термоусаживаемым кожухом, перчаткой и болтовым соединителем
10ПСтО(тк)-1х(150-240)	1ПСТ 10-(150-240) М	1ПCТ-10-150/240-Б	Соединительная термоусаживаемая муфта для одножильного кабеля с пластмассовой изоляцией напряжением до 10 кВ сечением150-240 мм2 с толстостенным термоусаживаемым кожухом и болтовым соединителем
1ПКНТп-4х(70-120)	4ПКНТп-1-(70-120)	4КВНТп-1-70/120	Концевая термоусаживаемая муфта для 4-х жильного кабеля с пластмассовой изоляцией без брони напряжением до 1 кВ сечением 70-120 мм2 с перчаткой без болтового наконечника

Примечание: концевые муфты завода КВТ могут быть одновременно внутренней и наружной установки, маркируются в этом случае “ВН”.
