Виды соединений

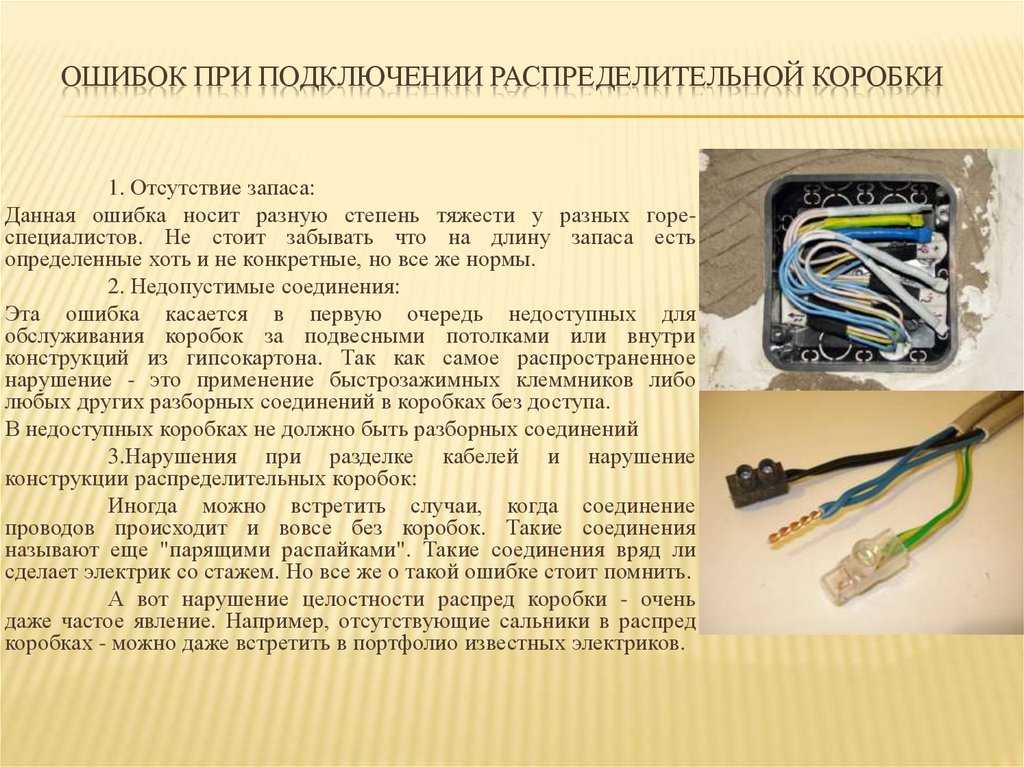

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.
Скрутка и опрессовка
Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.
Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

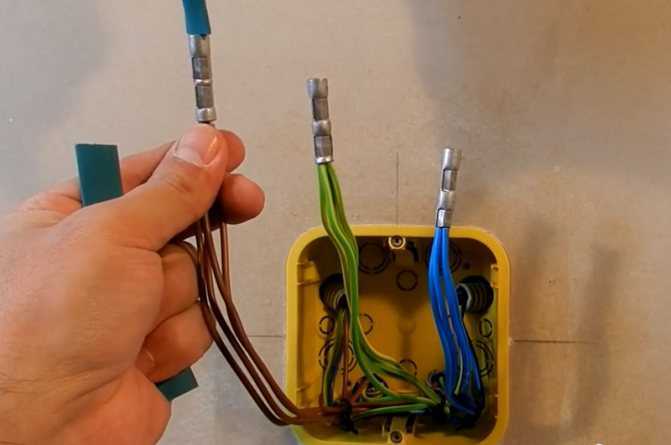

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.
Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.
Пайка и сварка
После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:
- Сварочного аппарата мощностью не менее 1 кВт.
- Флюса.
- Угольного электрода.
После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.
Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.
Винтовые зажимы и болтовые соединения
Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:
- С проводников снимается изоляция на длине примерно в 5 мм.
- Оголенные части проводов вставляются в зажим и затягиваются винтами.
Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.
Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.
Сварка и пайка
Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.
электрическая сварка
пайка проводов
Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.
Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.
А если поблизости вообще нет ни напряжения, ни генератора? Подробнее
При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.
Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.
Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.
Колпачки СИЗ
Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).
Конструктивное исполнение
Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:
- под воздействием открытого огня процесс горения не поддерживает;
- способен выдерживать рабочее напряжение до 600 В;
- обладает хорошими изоляционными свойствами.
Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.
Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.
При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью
Подготовка проводов для колпачков
Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.
У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.
Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.
При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части
Очень важно, чтобы она соответствовала соединяемым проводам
Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца
Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца
Соединение жил
Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:
- Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
- В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.
Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.
Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.
Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.
Как выполнять соединение колпачками показано в этом видео:
Виды колпачков
Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.
Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:
- СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
- СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
- СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
- СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
- СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).
Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.
Особенности применения зажима для СИП
Зажим прокалывающий для СИП предназначен для герметичного подключения изолированных проводов ответвления к магистральной линии, а также оснащения осветительных конструкций. Применение гарантирует надежное сочленение фазных и нулевых жил с минимальными потерями на переходное сопротивление.
Продукция отличается:
- прочностью – корпус выполнен из термопластика, устойчивого к жесткому ультрафиолету, перепаду температур, погодным факторам;
- легкостью, удобством в установке – с монтажом справляется один человек;
- безопасностью – допускаются работы под напряжением;
- долгим сроком эксплуатации – до 20 лет.
Ответвительные зажимы для кабеля часто используют при устройстве подводов к частным домам, дачам, небольшим производственным объектам с целью получения стабильного контакта при отводе электропроводов 2х16, 4х16.
В чем опасность такого соединения?
Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 () перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким . Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!
Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.
Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.
Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!
Кабельный крепеж
Кабель можно монтировать к перекрытиям без защитных труб и коробов с помощью специального кабельного крепежа. В бытовых условиях для крепления проводов и кабелей небольшого сечения наиболее часто применяют электроустановочную скобу. Как правило, она представляет собой пластиковую, изогнутую в виде дуги или буквы П, круглую или плоскую (в зависимости от сечения кабеля) полоску, которая идет в комплекте с металлическим гвоздем или шурупом. Данная скоба используется для крепления кабеля на перегородках из дерева, мягкого кирпича, штукатурки или пластика.
Бывает также такой кабельный крепеж, как металлические электроустановочные скобы. Они предназначены для монтажа кабеля на любой вид перекрытия с помощью дюбель гвоздей, плотницких гвоздей или шурупов.
Самоклеящиеся площадки. Применяются в тех случаях, когда кабель нужно провести по декоративной поверхности, не повредив ее (например, по мебели). С подошвы площадки отклеивается слой защитной бумаги, и она прикрепляется на гладкую поверхность. Кабель монтируется к площадке с помощью хомута или специального зажима.
Провода также можно крепить с помощью пластиковой стяжки. Для этого в стену вбивают гвоздь или вкручивают шуруп и цепляют за них хомут. Такое крепление чаще всего используют для временной фиксации кабеля на скорую руку.
Если у вас не оказалось специального крепежа, его можно изготовить самостоятельно: для этого нарезают полоски из жести (в крайнем случае, из консервной банки) и используют их как обычную металлическую скобу.
Пайка проводов припоем
Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.
Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.
Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.
Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.
И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения
И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы
Выходом из такой ситуации как раз и являются клеммы.
Клеммная колодка
Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов
С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Как использовать клеммные колодки показано в этом видео:
https://youtube.com/watch?v=AfdybUU-7tE
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO
О преимуществах и недостатках рассказано в этом видео:

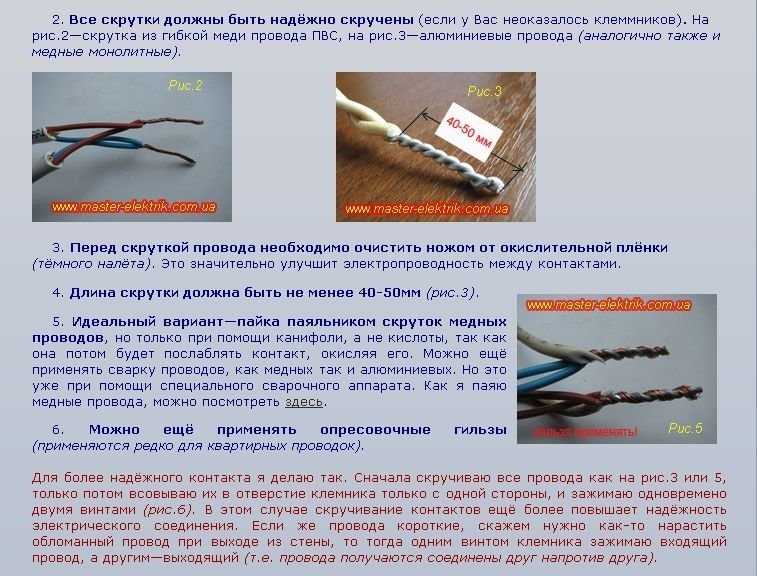

Соединение скруткой
Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.
Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.
Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.
Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.
Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.
Как правильно выполнить скрутку проводов показано в этом видео:
Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:
О скрутке проводов с помощью специального инструмента смотрите здесь:
Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.
Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.
Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.
Пайка либо сварка
Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться. Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой. При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.
Способы изоляции
Соединение кабелей без изоляции непригодно для работы. Чтобы доделать скрутку до конца, ее обязательно нужно защитить от внешней среды. Для этого необходимо подобрать одни из изоляционных материалов:
- тряпичная или ПВХ изолента;
- термоусаживаемые трубки;
- соединительный изолирующий зажим (СИЗ).
Изоляция с помощью СИЗ колпачков
Изолента — наиболее старый и знакомый каждому монтажнику вариант. Термоусаживаемые трубки удобны. Их основное достоинство — компактность. СИЗы — самый быстрый метод изолирования. Они выполнены в виде колпачков, надеваемых на оголенные концы проводов.
ПУЭ не рассматривает скрутку как разрешенный способ подключения проводов. Однако такое соединение крайне распространено в слаботочных цепях. Не зная, как правильно выполнить скрутку, не получится надежно соединить кабель.
Изоляция скруток с помощью изоленты
Хорошая скрутка имеет минимальное переходное сопротивление. Контакт должен быть максимально прочным и герметичным. Если скрутить провода с соблюдением этих правил и по контакту не будет протекать большой ток, то он прослужит десятки лет.
Соединение проводов пайкой
Перед тем, как паять провода паяльником, необходимо правильно их скрутить и залудить. Только после этого можно приступать к манипуляциям по пайке с паяльником, оловом и канифолью. После того, как место пайки остыло, с него смывают остатки флюса, способные ускорить окисление, высушить соединение и покрыть его защитным лаком. Только после этого можно приступать к изоляции места спайки.
Скрутка и спайка
Пайка – один из самых надежных методов коммутации проводов в слаботочных электрических системах. Она прекрасно себя показывает, когда токи в сетях не превышают нормативные, а само соединение не греется выше 65 градусов по Цельсию.
В связи с этим при организации электрической проводки в доме или в квартире пайку следует использовать с осторожностью: при систематических прохождениях через такое соединение больших токов припой постепенно испаряется и раз за разом контакт становится все менее надежным, а само соединение нагревается все больше. Впоследствии такой недочет может быть чреват возникновением пожара
Помимо прочего, паяные соединения не отличаются высокой механической прочностью из-за того, что материал припоя – олово – является слишком мягким металлом.
Несколько слов о том, как припаять провод к плате. Их соединение осуществляют скруткой или внахлест с применением теплоотвода. Чаще всего нагрев платы не может превышать температуры 70 градусов по Цельсию и продолжительности 3 секунд.
На печатной плате место планируемой спайки необходимо покрыть слоем припоя по периметру отверстия. Далее сюда вставляется предварительно залуженный и покрытый канифолью провод, который прогревается и смачивается каплей припоя. Жало паяльника должно одновременно касаться вывода и дорожки на печатной плате.
