Выпрямитель с удвоением напряжения
Принцип удвоителя напряжения Латура-Делона-Гренашера основан на поочерёдном заряде-разряде конденсаторов С1 и С2 разными по полярности полуволнами входного напряжения. В результате между катодом одного диода и анодом второго диода возникает напряжение в два раза превышающее входное.
Стоит отметить, что данная схема применяется в блоках питания нечасто. Но её можно смело использовать, если необходимо вдвое увеличить напряжение, которое снимается со вторичной обмотки трансформатора. Это будет более логичным и правильным решением, чем перематывать вторичную обмотку трансформатора с целью увеличить выходное напряжение вторичной обмотки в 2 раза (ведь при этом придётся наматывать вторичную обмотку с вдвое большим числом витков). Так что, если не удалось найти подходящий трансформатор — смело применяем данную схему.
Развитием схемы стало создание умножителя на полупроводниковых диодах.
Выпрямитель тока
Выпрямители электрического тока представляют собой различные преобразователи сигналов. Согласно характеру устройства, могут быть полупроводниками на базе диодов или транзисторов, механическими либо вакуумными. Функция агрегата – превращение переменного сигнала, идущего ко входу, в постоянный на выходе. Большая часть подобных устройств может создать пульсирующий электрический ток, оставляя на выходе пульсации. Поэтому требуется дополнительно доукомплектовывать цепь фильтрами, которые бы сглаживали колебания. Устройство, которое преобразует постоянный ток в переменный, называется инвертором и применяется в источниках бесперебойного питания и аккумуляторах.
Выпрямительные схемы
Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.
Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.
Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.
Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.
Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.
Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно
Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .
В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.
Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).
Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.
Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.
В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.
При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.
Технические параметры выпрямителя:
— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.
— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.
— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.
—
Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.
Принцип работы выпрямителя
Выпрямитель напряжения
Для ясного понимания принципа работы выпрямителя постоянного тока сначала придется учесть, что для выпрямления переменного напряжения применяют полупроводниковые элементы (диоды). Их отличительной особенностью является возможность проводить ток только в одну сторону. Благодаря этому свойству, подаваемое на них переменное напряжение на выходе будет иметь вид положительных пульсаций со срезанными нижними половинками полупериода колебаний. При положительных полуволнах через диод будет протекать ток, являющийся основой для формирования постоянного питания. Для его получения необходимы дополнительные электрические элементы.
Устройство выпрямительного диода

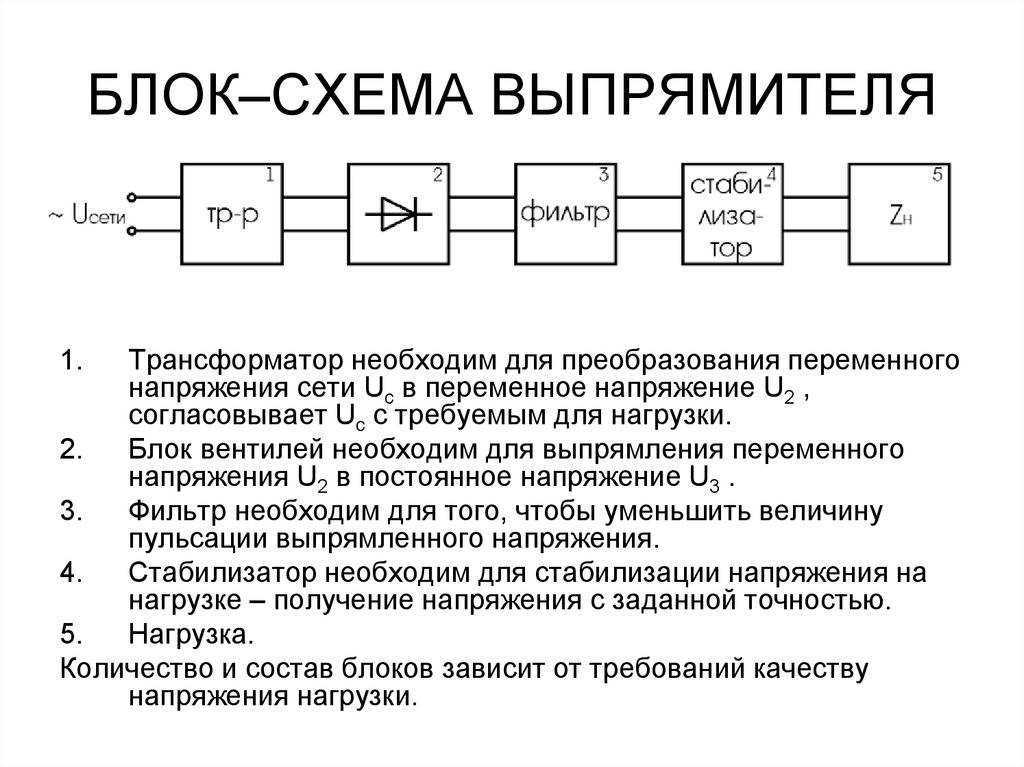

Любой выпрямитель тока имеет в своем составе следующие основные узлы:
- Понижающий трансформатор, преобразующий 220 Вольт в нужную величину;
- набор из диодов (мостик);
- сглаживающий (фильтрующий) конденсатор;
- стабилизатор, выполненный на основе транзисторных элементов.
Известно множество вариантов электронных выпрямителей, отличающихся числом и способом подсоединения диодов, а также своими рабочими параметрами. Особый интерес представляют различные подходы к включению в схему диодных элементов. Стабилизирующий каскад выпрямительного устройства собирается на транзисторных ключах, называемых электронными реле.
Диодное устройство
Когда говорят о преобразовании переменного напряжения в постоянное, то обычно это не означает, что на выходе оно будет выражаться горизонтальной прямой линией. Качество обработки сигналов может быть различным в зависимости от того, какой тип устройства используется и как работает это устройство. Гарантируется только то, что выходное выпрямленное напряжение будет иметь один знак. Наиболее простым способом преобразования является использование цепи, состоящей из диода и нагрузки.
Виды диодных выпрямителей работают следующим образом: на клеммы слева поступает переменное напряжение. Диод пропускает только положительные импульсы. Когда поступают отрицательные, на выходе появляется нулевое значение. В результате создается напряжение одного знака. Графики представлены далее.
Выпрямитель с диодом называется простым, но применяется редко, поскольку имеет очевидные недостатки. Здесь теряется более половины энергии, а выходное напряжение резко изменяется, что для некоторых электрических приборов не приемлемо.
Ответы знатоков
SHOCK:
Получение переменного тока из постоянного??? ?
Какие необходимы параметры?
И ты думаешь вот так всё просто? Взял контур и получил переменку?
Вот одна из схем преобразователя
Преобразователь напряжения на тиристорах
Описываемое устройство предназначено для преобразования постоянного напряжения 12 В в переменное 200-500 В и может отдать в нагрузку мощность до 500 Вт. Схема преобразователя представлена на рисунке. Частота выходного переменного напряжения определяется частотой импульсов автогенератора, выполненного на транзисторах Т1 и Т2. Этими импульсами через трансформатор Тр1 управляются тиристорные ключи Д1 и Д2, которые попеременно подключают к источнику постоянного напряжения то одну, то другую половины первичной обмотки трансформатора Тр2. К выводам 4-5 трансформатора Тр2 подключается нагрузка.
И подобных схем множество….
KERK:
Только из пассивных элементов (R,C) переменки из постоянки не получить.
марат маратов:
Посмотри «Качер» Бровина.
навигатор:
В каждом автомагазине НЫНе… с ДЕСЯТОК моделей инвертеров… от 100 Вт до 1000….Я все лето почти-живу в отрыве от ЦИВИЛИЗАЦии, без стационарного электроснабжения…. все электроприборы-через инверторЫ питаю …скоро наверное и СУП буду варить на мобильной ЭЛЕКТРОплитке….
Kostyan Master:
при помощи мультивибратора если нужен ток для преобразователя
Releboy:
1) Преобразователь переменного тока в постоянный называется выпрямитель 2) Преобразователь постоянного тока в переменный называется инвертор Если с первым преобразованием проблем нет и достаточно использовать любые вентили (диоды и тиристоры) , которые будут или сами, или по команде управления открываться, то со вторым преобразованием все намного сложнее. Я тебе высылаю книгу где все подробно расжевано и про инверторы и про выпрямители от простых до самых сложных. Там есть и вся информация про параллельные и последовательные инверторы с коммутирующими контурами (то, про что ты спрашиваешь) от расчета до моделирования. Книга Б. Бедфорд и Р. Хофт «Теория автономных инверторов»
Андрей Б:
двигатель постоянного тока соединить с генератором переменного. Получается электромашинный преобразователь.
Travka BS:
В розетку трансформатор понижающий на нужный тебе ток воткни. Ток это опасно
Николай Голубцов:
Я конечно извиняюсь, но это очень похоже на заряд высоковольтных конденсаторов вспышек, поэтому 1. Найти старую батареечную вспышку и 2. Еще раз извиняюсь Яндекс картинки — схемы вспышек на батарейках Источник первичного питания: 6 щелочных элементов Varta – суммарное напряжение 9в, ток при КЗ 11А. Транзистор – КТ805АМ в пластиковом корпусе установленный на радиатор. Трансформатор – на Ш — образном ферритовом сердечнике, первичная обмотка – 12 витков, вторичная – 340 витков проводом 0,2 ПЭЛ, обмотка ОС – 4 витка. Потребляемый ток – 800мА, максимальный выходной ток при КЗ — 30мА. Выходное напряжение при ХХ – 1500в, при нагрузке – 100в (недобор напряжения вызван недостаточной емкостью конденсатора в цепи ОС) . Эффективная выходная мощность (на основе оценки скорости заряда батареи конденсаторов от сетевого блока питания с выходной мощностью 7Вт и времени заряда конденсаторов от преобразователя напряжения) составляет примерно 0,25 Вт,
rrr:
без транса ты хрен чё умножишь. а колебания обчный мультивибратор …хошь на транзисторах, хошь на логике
asdf:
если надо, чтобы КПД был «достаточно высокий», то придётся делать на трансформаторах. . Иначе — плохо. Вообще все эти схемы и способы давно проверены жизнью и временем, и ничего нового тут никто не предложит. На транзисторах или микросхемах можно понизить напряжение. . или выпрямить. А чтоб повысить — выгодней всего на трансе. . Вообще можно взять готовый трансик от чего-нибудь, да приспособить к этому делу. не так это и страшно
Андрей Кузнецов:
Вариант с «Кроной», высоким кпд и без трансформатора: 1000 конденсаторов соединить параллельно, а после заряда их от «Кроны» — последовательно — будет 9000 Вольт. Пётр, мне бы тоже хотелось, чтобы зима в Сибири была покороче, а в Правительстве работали только компетентные и честные люди… .О! Покурил — пришла мыслЯ — пьезоэлемент от зажигалки тысячи полторы даст!
alex alex:
Найти у армейцев ЭМУ — два двигателя на одном валу Постоянный понятно, переменный работает как генератор регулируя ток возбуждения которого можно менять выходное напряжение Имелись агрегаты до 100 кВт Если нужен маломощный — можно взять источник питания люминисцентных ламп — есть на 12 и 24 вольта
Структура выпрямителя
Для того, чтобы разобраться с тем, что такое выпрямитель, следует изучить особенности этого прибора. Статическое устройство применяют для преобразования тока в постоянную величину. Оно состоит из трансформатора, сглаживающего фильтра и вентильной группы.
Трансформатор на выпрямителе меняет напряжение до необходимого значения, после чего регулирует нагрузку и создает требуемое количество фаз.
Вентильная группа в классической схеме выпрямителя создает однонаправленный ток, это уменьшает пульсацию для его дальнейшего выпрямления.
Как спаять диодный мост. Как сделать постоянный ток из переменного используя выпрямитель.
Суть переменного тока
В самом простом варианте, переменный ток представляет собой направленное движение заряженных частиц, постоянно меняющее свою полярность и амплитуду по графику в виде правильной синусоиды. При этом, все полупериоды синусоиды условно разделяются на положительные и отрицательные. Полупериод, расположенный выше нулевой отметки, считается положительным, и обозначается красным цветом. Все полупериоды, находящиеся ниже нуля, относятся к отрицательным и обозначаются синим цветом. Полный период называется волной, а половина периода, в зависимости от расположения, носит название положительной или отрицательной полуволны.
Основной принцип действия выпрямителя заключается в переворачивании или отсекании какой-либо полуволны, при этом, направление тока становится односторонним. Все выпрямители условно разделены на приборы с одной и тремя фазами, одним или двумя полупериодами.
Какие бывают выпрямители: типы выпрямителей переменного тока
Большинству радиосхем требуется источник питания постоянного напряжения. Чтобы электронный аппарат мог питаться от сети переменного напряжения, он должен иметь выпрямитель, который преобразует переменное напряжение в постоянное. После выпрямителя получается пульсирующий ток, который течет в одном направлении, изменяя свою величину от нуля до амплитудного значения. Чтобы из пульсирующего напряжения получить постоянное, после выпрямителя ставится сглаживающий фильтр.
На рис.1 показана схема однополупериодного выпрямителя. Она состоит из одного диода (D), который пропускает ток только в одном направлении. Достоинством его является простота схемного исполнения, к недостаткам можно отнести низкое использование трансформатора по мощности и большие пульсации, так как используется только один полупериод.
Выпрямитель-однополупериодный. Двухполупериодный-выпрямитель.
Наиболее часто применяется мостовая схема двухполупериодного выпрямителя.
В этой схеме в течении каждого полупериода работают попарно два диода – VD1VD4, VD2VD3, пропуская ток только в одном направлении.
Сглаживающие фильтры обычно выполняются из относительно больших емкостей и индуктивностей. Пульсирующее напряжение заряжает емкость до амплитудного значения, которое разряжается в промежутках между амплитудами, поддерживая постоянным напряжение на нагрузке. Индуктивность для пульсирующей составляющей представляет большое реактивное сопротивление, а емкость – малое, поэтому фильтр не пропускает ее в нагрузку. Качество выпрямленного постоянного напряжения оценивается коэффициентом пульсаций: K=U˜/U0, где U˜ — пульсирующее напряжение, U0 – постоянное напряжение.
Мостовой-выпрямитель. Параллельное-удвоение.
В маломощных выпрямителях иногда используются фильтры из сопротивлений и емкости. К их достоинствам можно отнести простоту схемы, к недостаткам – большой коэффициент пульсаций и малый КПД.
Принцип работы выпрямителя
Выпрямитель напряжения Для ясного понимания принципа работы выпрямителя постоянного тока сначала придется учесть, что для выпрямления переменного напряжения применяют полупроводниковые элементы (диоды). Их отличительной особенностью является возможность проводить ток только в одну сторону. Благодаря этому свойству, подаваемое на них переменное напряжение на выходе будет иметь вид положительных пульсаций со срезанными нижними половинками полупериода колебаний. При положительных полуволнах через диод будет протекать ток, являющийся основой для формирования постоянного питания. Для его получения необходимы дополнительные электрические элементы.
Устройство выпрямительного диода
Любой выпрямитель тока имеет в своем составе следующие основные узлы:
- Понижающий трансформатор, преобразующий 220 Вольт в нужную величину;
- набор из диодов (мостик);
- сглаживающий (фильтрующий) конденсатор;
- стабилизатор, выполненный на основе транзисторных элементов.
Известно множество вариантов электронных выпрямителей, отличающихся числом и способом подсоединения диодов, а также своими рабочими параметрами. Особый интерес представляют различные подходы к включению в схему диодных элементов. Стабилизирующий каскад выпрямительного устройства собирается на транзисторных ключах, называемых электронными реле.
Мостовой тип устройства

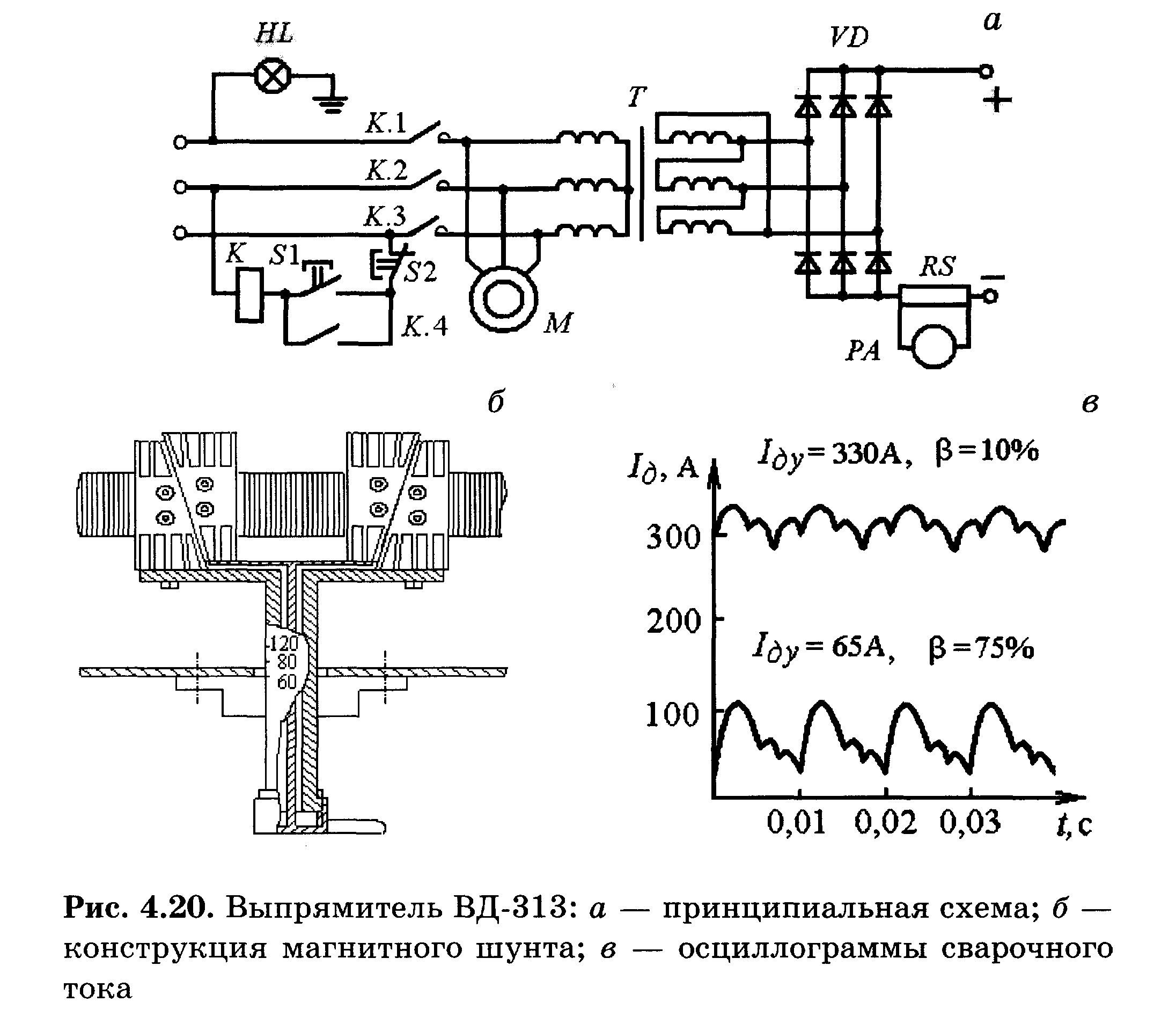

Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением. Полноволновой трехфазный выпрямитель похож на мост Гейца.
Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В). Неконтролируемое устройство означает, что нельзя отрегулировать среднее выходное U для этого входного U. Неконтролируемое выпрямление использует диоды.
Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки.
Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:
U31 = -U13U23 = -U32U21 = -U12.
Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3). Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В. Популярные модели мостовых выпрямителей представлены в таблице ниже:
Таблица характеристик популярных моделей мостовых выпрямителей.
Схема работы устройства
Мостовой выпрямитель состоит из четырёх диодов, соединённых в форме «моста», причём вторичная обмотка трансформатора соединяется через противоположные углы «моста», а сопротивление нагрузки соединяется через другие два угла. Выходное напряжение мостового выпрямителя в два раза больше, чем у двухполупериодного выпрямителя, поскольку через «мост» протекает воздействие всего напряжения вторичной обмотки.
В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D1, через сопротивление нагрузки RL, через диод D3, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.
В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D4, через сопротивление нагрузки RL, через диод D2, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.
Свойства трехфазного напряжения
Кривая, действующая только на резистивной нагрузке, неконтролируемое выпрямление (с диодами), не возвращается на ноль, в отличие от моночастотного устройства (мост Грейца). Таким образом, пульсация значительно ниже и размеры индуктора и / или сглаживающего конденсатора менее ограничительны, чем для моста Гейца.
Для получения ненулевого выходного U требуется по меньшей мере две фазы. Минимальное, максимальное и среднее значение напряжения. Численно, для сети 230 В / 400 В выпрямленное напряжение колеблется между минимальным напряжением: 1,5 В мин = 1,5 х (1,414×230) = 488 В, и максимальным: 1,732 Вмакс = 1,732 х (1,414×230) = 563 В.
Будет интересно Что такое коэффициент полезного действия (КПД) и как рассчитать его по формуле
Выходное напряжение трехфазного выходного выпрямителя (зум). 3-фазный полноволновый выпрямитель MDS 130A 400V. 5 терминалов: 3 фазы, + и -. Этот выпрямитель содержит 6 диодов.
Таким образом, можно суммировать следующие моменты:
- 6 диодов, 2 диода на фазу — слабая пульсация по сравнению с одноволновым выпрямителем (мост Гейца);
- среднее значение выпрямленного напряжения: 538 В для сети 230 В / 400 В;
- нейтраль не используется трехфазным выпрямителем.
Кенотроны и твердотельные выпрямители
Выше намеренно не приводятся все известные схемы на твердотельной электронике, часть увидите в теме диодный мост. Найдутсятам и трёхфазные технические решения, в том числе принадлежащие Ларионову. Важнее рассмотреть критерии выбора кенотронов. Тематика древняя, литературу найти сложно среди интернетского завала, появляется смысл остановиться подробнее на старой элементной базе.
В аудиозаписи и на концертах ламповые усилители популярны и поныне. Стоят немалых денег. Купить сумеет не каждый, а вот собрать собственноручно… Артисты утверждают, что звук получается насыщенный объёмный. Авторам приходилось даже слышать, что, мол, от вибраций колонок в лампах электроны летят по-особенному. Оттого и звучание столь своеобразное.
- Важным параметром считается максимально допустимое обратное напряжение. Как в случае с твердотельной техникой, способно повредить: образуется лавинный пробой за счёт эмиссии электронов с анода. Сопровождающийся значительной температурой, сожжёт лампу.
- Внутренним сопротивлением называется величина, обратная проводимости лампы в открытом состоянии. Определяется из вольт-амперной характеристики прибора (см. рис.). Как для обычного диода потребуется разницу потенциалов поделить на ток. Значения берутся по выбранной рабочей точке, либо по максимуму входного напряжения.
- Максимальные ток в импульсе и напряжение способны превышать средние выпрямленные значения. Потребуется убедиться, что лампа не сгорит в имеющихся условиях.
Выпрямители с умножением напряжения
Выпрямители с умножением напряжения используются в том случае, когда необходимо, чтобы входное переменное напряжение было ниже, чем выходное постоянное. К данному виду выпрямителей относятся выпрямитель Вилларда, умножитель Кокрофта — Уолтона, выпрямитель Грайнахера и мостовой удвоитель напряжения.
Выпрямитель Вилларда состоит из конденсатора (включенного последовательно с обмоткой) и диода (включенного параллельно нагрузке). Его особенность заключается том, что в нем в качестве сглаживающего фильтра используется дроссель. Выпрямитель Грейнахера состоит из двух диодов, а в качестве сглаживающего фильтра в нем используется конденсатор, данная схема применяется в амплитудных детекторах радиоприемников. Умножитель Кокрофта-Уолтона предоставляет возможность в увеличении выходного напряжения в несколько раз. Кокрофт и Уолтон использовали его для проведения первого эксперимента по расщеплению атомных частиц в ускорителе. В настоящее время он применяется в системах, где есть необходимость в получении очень высокого напряжения.
У выпрямителей с умножением напряжения есть несколько недостатков относительно других видов. К ним относятся высокий уровень пульсации и высокое внутреннее сопротивление.

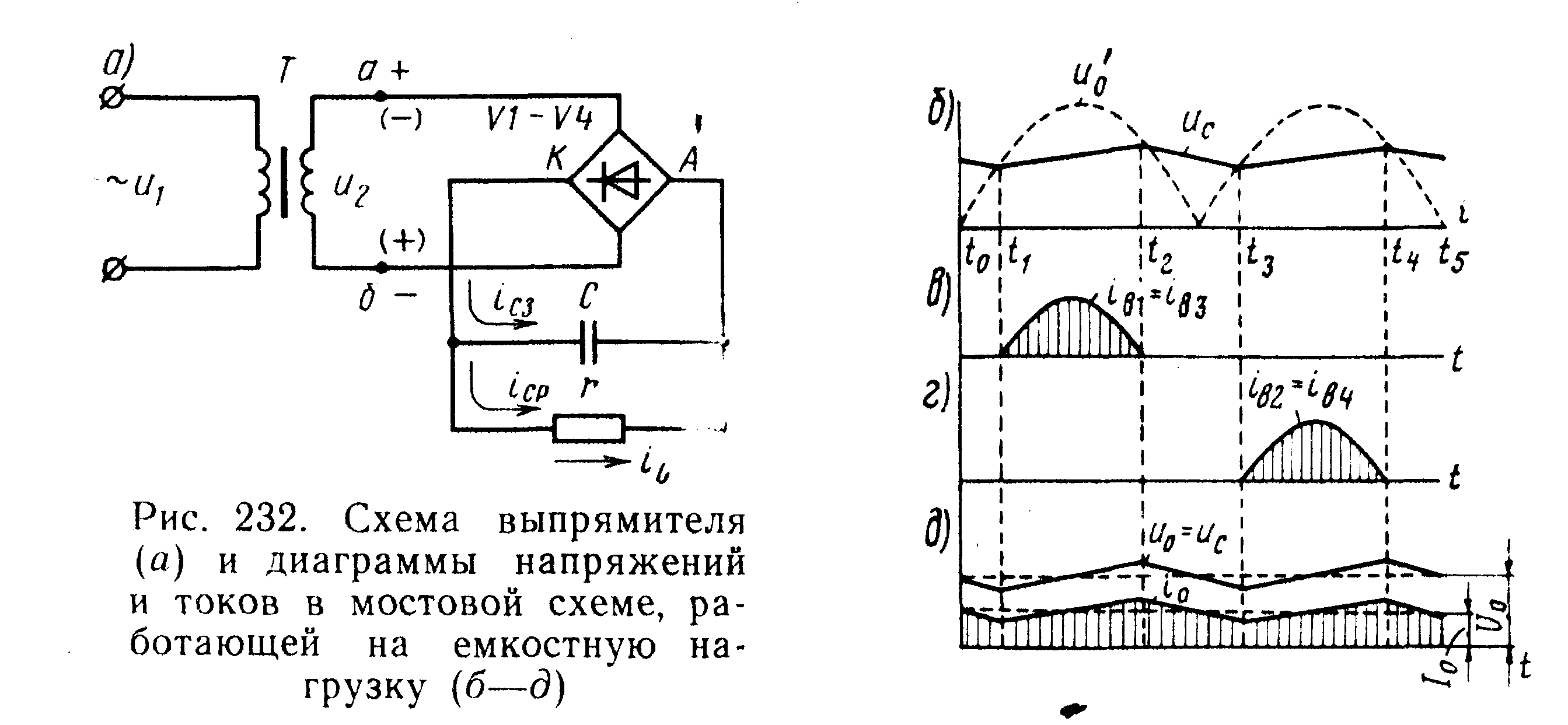

Однофазный мостовой выпрямитель (диодный мост)
Однофазный мостовой выпрямитель является двухполупериодным
выпрямителем. Существенно отличие такой схемы (от однополупериодной) заключается в том, что напряжение на нагрузку подается в каждый полупериод. Из-за удвоенного количества диодов ограничено его применение
при низких напряжениях. Трансформатор в такой схеме используется наиболее
полно.
Рис. 2 — Схема и принцип работы диодного моста
Как видно из приведенного рисунка в схеме задействовано четыре полупроводниковых выпрямительных элемента, которые соединены таким образом, что при каждом полупериоде работают только двое из них. Распишем подробно, как происходит процесс:
- На схему приходит переменное напряжение . Во время положительного полупериода образуется следующая цепь: VD4 – R – VD2. Соответственно, VD1 и VD3 находятся в запертом положении.
- Когда наступает очередность отрицательного полупериода, за счет того, что меняется полярность, образуется цепь: VD1 – R – VD3. В это время VD4 и VD2 заперты.
- На следующий период цикл повторяется.
Как видно по результату (рис. 2,б), в процессе задействовано оба полупериода и как бы не менялось напряжение на входе, через нагрузку оно идет в одном направлении. Такой принцип работы выпрямителя называется двухполупериодным.
Его преимущества очевидны:
- Поскольку задействованы в работе оба полупериода, существенно увеличивается КПД (практически вдвое).
- Пульсация на выходе мостовой схемы увеличивает частоту также вдвое (по сравнению с однополупериодным решением).
- Как видно из графика (рис. 2,б), между импульсами уменьшается уровень провалов, соответственно сгладить их фильтру будет значительно проще.
- Величина напряжения на выходе выпрямителя приблизительно такая же, как и на входе.
Помехи от мостовой схемы незначительны, и становятся еще меньше при использовании фильтрующей электролитической емкости. Благодаря этому такое решение можно использовать в блоках питания, практически, для любых радиолюбительских конструкций, в том числе и тех, где используется чувствительная электроника.
Заметим, совсем не обязательно использовать четыре выпрямительных полупроводниковых элемента, достаточно взять готовую сборку в пластиковом корпусе.
Рис. 3 — Диодный мост в виде сборки
Такой корпус имеет четыре вывода, два на вход и столько же на выход. Ножки, к которым подключается переменное напряжение, помечаются знаком «~» или буквами «AC». На выходе положительная ножка помечается символом «+», соответственно, отрицательная как «-».
На принципиальной схеме такую сборку принято обозначать в виде ромба, с расположенным внутри графическим отображением диода.
На вопрос что лучше использовать сборку или отдельные диоды нельзя ответить однозначно. По функциональности между ними нет никакой разницы. Но сборка более компактна. С другой стороны, при ее выходе из строя поможет только полная замена. Если же в этаком случае используются отдельные элементы, достаточно заменить вышедший из строя выпрямительный диод.
Зачем нужен выпрямитель тока?
Большая часть электрических приборов в процессе своего функционирования использует постоянный ток. Однако его передача на значительное расстояние является не самым выгодным решением, поскольку, как правило, применяется низкое напряжение, а в этом случае показатель потерь будет слишком большим. Вот почему ЛЭП обеспечивают передачу высокого напряжения переменного тока, а потом на трансформаторных подстанциях происходит понижение напряжения (создать трансформатор постоянного тока в техническом плане попросту нереально). Это означает, что переменный ток придётся превращать в постоянный для успешного функционирования бытовых устройств. Такие преобразователи переменного тока именуются выпрямителями.
Использование
После изучения схемы двухполупериодного выпрямителя и остальных видов, следует разобраться с применением этих устройств. Обычно их мастерят для применения в следующих механизмах:
- двигателей воздушных, водных и транспортных средств, а также буровых установок и станков;
- сварочных установок;
- механизмов для фильтрации воздуха и воды;
- передачи энергии на дальние расстояния;
- получения цветных металлов и нанесения финишных покрытий на установки.
Обычно выпрямители устанавливают в транзисторные схемы и маломощные аппараты. Автолюбители часто применяют их при тюнинге своего авто.
