Монтаж коаксиальных кабелей

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.

Состав набора для работы с коаксиальным кабелем Greenlee 46602

Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.

Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.

Коаксиальный кабель, разделанный под установку F-коннектора

Клещи для обжима наконечников: профессиональный и бытовой инструмент

Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.

Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов

Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.

По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:

• механические (ручные);
• автоматические (приводятся в действие посредством электроприводов).

Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.

Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

Клещи для обжима наконечников бывают механическими и автоматическими

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.

Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Обжимка для коаксиального кабеля

Во время монтажа очень часто возникает необходимость в проведении обжима мест соединений отрезков провода между собой. Большинство соединений выполняется с помощью коннектора.

Наконечник коннектора надевается на центральную жилу и зажимается. После этого на кабель следует надеть обжимную гильзу и поместить в корпус коннектора. Наконечник должен входить полностью. Экранирующая оплетка остается снаружи. Когда на корпус будет надета гильза, она полностью закроет эту оплетку. После этого можно переходить к решению задачи, как обжать полученное соединение.

Существуют специальные инструменты, с помощью которых производится обжим соединительных коннекторов. Благодаря сменным матрицам, они могут использоваться для обжима наконечников практически с любыми размерами. Конструкция инструмента позволяет обжимать наконечники с приложением незначительных усилий. После этой процедуры соединитель коаксиального кабеля обеспечивает качественный сигнал и устойчивую работу всей сети. Инструмент оборудован специальной трещоткой, не допускающей его разжимания во время работы.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Через сплиттер можно подключить несколько телевизоров

Устройство телевизионного кабеля

Перед тем, как соединить телевизионный кабель в месте предполагаемой вставки удлиняемого участка, необходимо ознакомиться со структурой провода, используемого для передачи телевизионного сигнала.

Дополнительная информация. Название коаксиального кабеля выбрано таким потому, что для передачи волнового сигнала используется особая структура (коаксиал), характер которой хорошо различим на приведённом ниже рисунке.

Структура коаксиального ТВ кабеля

В состав типовых телевизионных кабелей антенного типа входят следующие обязательные элементы:

• Центральная жила, помещённая в прочную полипропиленовую изоляцию;
• Экран из алюминиевой фольги, защищающий центральный провод от электромагнитных наводок;
• Наружная оплётка, предназначенная для дополнительной защиты от внешних полей и образующая наружную часть коаксиальной структуры;
• Изоляция из полиэтилена, предохраняющая телекабель от механического воздействия и непредвиденных разрушений.

С учётом такого состава перед тем, как удлинить телевизионный кабель, необходимо тщательно подготовить каждую из соединяемых частей. Специалисты называют эту операцию «разделкой» провода, в процессе которой отдельные его участки в местах состыковки очищаются от изоляции и формуются под будущее сочленение.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Мнение эксперта
Егор Разумный
Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

Конечно пайка – та ещё глупость. С центральной медной жилой проблем нет, но оплётка обычно изготавливается из алюминиевого сплава, который спаять практически невозможно. Но если очень надо, рецепт такой: накрутите несколько витков лужёного провода на заранее скрученные между собой заготовки из оплёток. Залудите это место и после остывания расплющите его молотком. Рекомендую использовать кабель SAT-703 итальянской фирмы «CAVEL» с погонным затуханием 16,5 дб/100 м. Центральная жила — медь. Оплетка — луженая медь. В этом случае оба проводника припаяются обычной канифолью.

Использование коаксиального кабеля

Оно требует выполнения ряда правил:

1. Соблюдайте рекомендации производителя конструкции о возможных радиусах ее изгиба и расстояний между креплениями.
2. Если прокладывается коаксиальный кабель для телефона или телевизора, не следует раскладывать его на полу – на него можно наступить, зацепить, что приведет к повреждению и ухудшению сигнала.
3. При прокладке оборудования нужно следить за тем, чтобы оно не подвергалось механическим повреждениям, усилиям. Это может привести к разрыву жилы, из-за чего ухудшается сигнал.
4. Не следует размещать оснащение вблизи источников электромагнитных помех, например, проводов электропитания.
5. Не допускайте разрыва кабеля. Даже при хорошем соединении концов ухудшается качество сигнала.
6. Переход с одного разъема на другой нужно обеспечивать посредством специальных проводников.

Инструмент для зачистки коаксиального кабеля

Для работы с кабелем используются такой инструменты:

1. Простой . Для бытового использования разогрев жил можно осуществлять посредством паяльника, зажигалки, горячей нити нихрома с последующим снятием изоляции плоскогубцами. Удалить защитный слой можно и с помощью специального ножа.
2. Профессиональный . Если необходимо зачистить, например, кабель коаксиальный высоковольтный, специалисты используют другие приспособления – щипцы, клещи, пассатижи, ножи, стрипперы. Большинство моделей такого инструмента адаптировано к разным диаметрам обрабатываемого оснащения.

Как соединить коаксиальный кабель?

Есть несколько способов, как это сделать:

1. Через переходник . Нужно очистить оба конца от изоляции, завернуть в обратную сторону фольгу экрана и оплетку. Половину внутренней стороны фольги следует вывернуть. Внутреннюю изоляцию счищают по сигнальный провод на расстоянии в 1 см. Подготовленные концы накручивают на F-штекеры так, чтобы основная жила выступала из него на 5 мм. После концы с штекерами прикручиваются к F-гнезду.
2. Обжим коаксиального кабеля . Последний нужно зачистить, подготовить жилу, как в предыдущем способе. С использованием обжимного инструмента к центральной жиле прикладывается контакт и фиксируется разъем.

Прокладка коаксиального кабеля

Существуют такие способы:

1. Кабелеукладчиком . С помощью этого оборудования работы по формированию траншей, размотки и прокладки выполняются одновременно. Принцип работы механизма заключается в расклинивании земли посредством специальных ножей, монтаж коаксиального кабеля вследствие движения механизма.
2. Вручную . В этом случае траншеи нужных размеров подготавливаются заранее, после чего в них помещается оборудование на глубину, утвержденную проектом. Прокладка производится посредством растягивания оснащения специальными механизмами или вручную, чтобы избежать чрезмерного его натяжения.

Маркировка коаксиальных кабелей

Существует стандарт, согласно которому обозначаются характеристики оборудования. Кабель коаксиальный уличный может иметь такую маркировку:

• RG – маркировка для радиопроводящих устройств;
• DG – символы обозначают, что это цифровой коаксиальный кабель;
• SAT – маркировка оснащения для использования в спутниковых сетях;
• U – буква, обозначающая высокий уровень гибкости конструкции, которую прокладывают на длинные расстояния;
• A/U – символика, свидетельствующая о наличии у проводника множества жил, увеличивающих гибкость оснащения;
• LSZH – маркировка, обозначающая, что при горении оборудование не выделяет дым.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Сращивание проводов cкруткой

При подготовке проводов к сращиванию (ответвлению), необходимо освободить участок провода от изоляции. При использовании специальных инструментов для снятия изоляции, эта операция занимает минимум времени и не требует навыков от мастера.

Но, как правило, в домашнем инструментарии числится лишь острый нож и тогда необходимо иметь в виду некоторые несложные приемы:

— нельзя надрезать изоляцию, держа лезвие монтажного ножа перпендикулярно проводу. Острая кромка лезвия оставит микроскопический круговой надрез на центральном проводнике и в этом месте провод обязательно сломается. Даже если этого не произойдет при разделке провода, то непременно случится при его дальнейшей эксплуатации;

— нож при срезании изоляции должен скользить под острым углом к проводнику (как при заточке карандаша) и аккуратно снимать стружку за стружкой;

— зачищенные концы провода вначале скручивают пальцами, а затем пассатижами, плотно наматывая виток к витку в месте соединения. Пропайка места скрутки обеспечит максимально надежный контакт;

— место сращивания закрывают с помощью изоленты или термоусадочной трубки. При эксплуатации сращенного провода во влажном помещении необходимо применить многослойную изоляцию (два — три слоя).

Если сращивается парный электропровод, то все операции повторяются на втором проводнике с той лишь разницей, что место соединения необходимо сместить на несколько сантиметров в сторону для большей электробезопасности. У профессионалов это называется срастить «вразбежку». Как правило, оба сращенных провода затем защищают общим слоем изоляции.

Скрутка проводов

Скрутка проводов может быть простая, бандажная и желобком.

— Простая скрутка применяется в большинстве случаев проведения домашних работ с электричеством. При качественном исполнении она обеспечивает надежный и долговременный контакт цепи.

— Бандажная скрутка используется при соединении проводов большого сечения. Для этого зачищенные соединенные участки сращиваемых проводов плотно обматываются отдельным проводником такого же или меньшего диаметра.

— Скрутка желобком, как правило, применяется при соединении алюминиевых жил, поскольку при последующей пайке специальными припоями дает наиболее надежный электрический контакт.

Ответвления проводов скруткой

В практике домашнего мастера зачастую возникает необходимость сделать дополнительный отвод электрической линии для подключения дополнительных потребителей, установки дополнительного освещения и так далее.

Это несложно выполнить, используя уже знакомую технологию выполнения скруток. Подготовка проводов в этом случае отличается лишь тем, что зачистка от изоляции производится на конце ответвляемого и в середине основного токонесущего провода без его разрыва (оголяется промежуток длиной полтора — два сантиметра).

Простая скрутка ответвления

Бандажная скрутка ответвления

Скрутка ответвления желобком

При выполнении всех видов скруток пропайка места соединения электрических проводов не только улучшит характеристики электрического контакта, но и обезопасит ваше жилище от случайного возгорания, которое может случиться при «искрящем» контакте. Места скруток любого типа необходимо изолировать для защиты от случайного прикосновения.

Соблюдение правил электробезопасности обязательно при выполнении любых работ с электричеством.

Подключение антенны к телевизору

Обычно гнездо для подключения антенны расположено на задней панели телевизора и имеет маркировку «ANT», «ANT IN» или аналогичную. Но проще всего опознать это гнездо визуально. Для него характерны следующие признаки:

• металлическая окантовка кольцевой формы;
• центральный паз – выпуклость с отверстием, куда входит либо сама центральная жила, либо выступ внутри штекера.

Антенное гнездо отличается от других разъемов по форме . Подключить туда что-то, кроме самого штекера, физически невозможно.

В том случае, если телевизор может принимать как эфирный, так и спутниковый сигнал стандарта DVB-S, он имеет два антенных разъема. Тот, что предназначен для спутникового сигнала, маркируется как «ANT SAT», «ANT 2 IN SATELLITE» и т.д. Гнездо для спутниковой телеантенны тоже имеет выемку в центре, но обычно снабжено внешней резьбой для навинчивания на нее штекера.

Где применяется трубка ТУТ

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

• Изоляция водопроводных и металлических труб от агрессивной среды.
• Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
• Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
• Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
• Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
• Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от-65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Примеры удлинения кабеля

Владение основными приёмами удлинения кабеля позволяет успешно справляться со многими проблемами, включая решение вопроса о том, как починить антенну, например, или нарастить до требуемой длины отходящий от неё шнур (фото ниже).

Если после разборки домашней антенны обнаруживается, что кусок кабеля в месте подсоединения к внутренней схеме повреждён, его необходимо сначала отрезать и немного укоротить.

Дополнительная информация. После такого укорачивания, длина которого не должна превышать одного сантиметра, стыковочную зону необходимо подготовить к последующей пайке (как это было описано выше).

Перед тем, как отремонтировать любой телевизионный приёмник, имеющий кабельную подводку, также следует иметь представление о том, как правильно нарастить поврежденный провод.

В заключительной части обзора отметим, что приглашённые пользователем специалисты отремонтируют вышедшую из строя кабельную линию быстрее и качественнее. Но в данной ситуации следует исходить из соображений экономии и возможности самостоятельно овладеть не очень сложной техникой восстановления повреждённого кабельного провода или его удлинения.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.

Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Подключение питания 220В в шкафу слаботочки

Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале. Поэтому первым делом туда нужно подвести электричество.

Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.

В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.

Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод — это фаза, синий — ноль, желто-зеленый — заземление.

Подключение розеток:

В этом же шкафу размещаются:

Жесткий диск монтируется в самом регистраторе. Для этого раскручиваете винты и разбираете его. Внутри должно быть посадочное место под жесткий диск.

Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.

Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.

Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.

На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.

Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.

При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как «+V» и «-V».

Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.

Для плюсового провода лучше использовать жилы красного цвета, для минусового — черного. Остальные клеммы запитываются перемычками.

Коаксиальный кабель

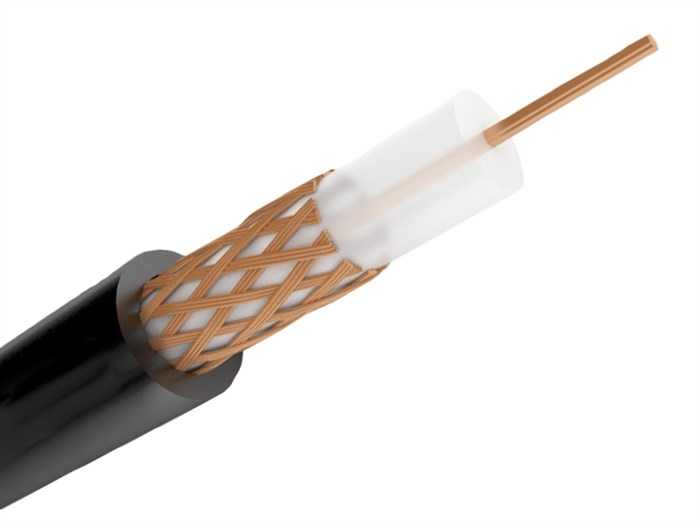

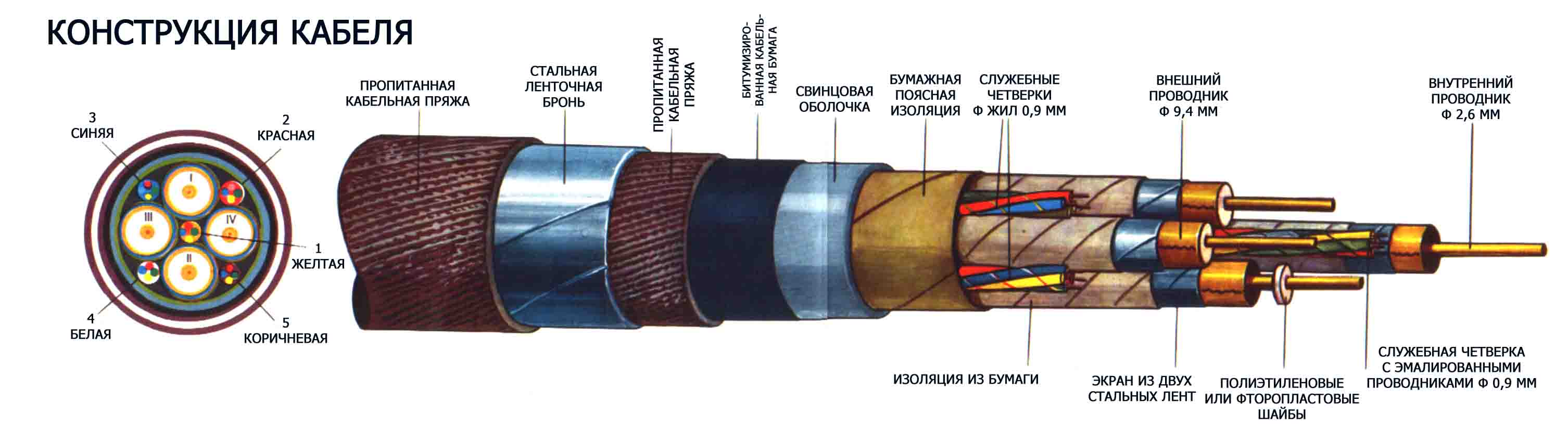

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные “земли” обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода “новой” длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Импеданс

Наиболее важной характеристикой коаксиального кабеля является волновое сопротивление, которое определяется его диаметром и материалом диэлектрика. Параметр измеряется в омах. Наиболее распространены следующие его значения:

Наиболее распространены следующие его значения:

• Коаксиальный кабель на 50 Ом. Обеспечивает минимальные потери сигнала для заданного веса проводника. Обычно используется в профессиональных целях.
• Коаксиальный кабель на 75 Ом. Обладает минимальным весом для заданного уровня потерь. Широко применяется в домашней телевизионной и Hi-Fi-аппаратуре.
• Кабель на 93 Ом ранее использовался для связи компьютеров и подключения мониторов.

Доступны и другие значения волнового сопротивления, но они востребованы значительно меньше.
