Чем крепить гофру к потолку?
Для крепежа гофры сечением от 16 до 25 мм используются специальные клипсы. Они бывают 2-х видов:
Открытые.
Такой тип клипсов похож на изогнутые плоские рожки. Деталь удерживает гофрированную трубу за счет своей упругости. Сбоку клипсы оснащены сцепками, которые позволяют соединять их друг с другом. Благодаря этому облегчается монтаж, дальнейшее обслуживание электрической сети.
Модели с защелками применяются для гофры диаметром более 40 мм, а также при монтаже кабеля по потолку.
Закрытые.
Такой вид клипс похож на простой хомут. Деталь прижимает гофрированную трубу к той поверхности, к которой он крепится. Процесс можно механизировать, применяя монтажный пистолет. Туда закладывают обойму клипс, затем электромонтажник «пристреливает» гофру к потолку.
Щиток электрический Источник verchinskiy.ru
Прокладка гофры с кабелем
Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.
Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.
Гофра в разрезе Источник media2.24aul.ru
Чем крепить гофру к потолку?
Для крепежа гофры сечением от 16 до 25 мм используются специальные клипсы. Они бывают 2-х видов:
Открытые.
Такой тип клипсов похож на изогнутые плоские рожки. Деталь удерживает гофрированную трубу за счет своей упругости. Сбоку клипсы оснащены сцепками, которые позволяют соединять их друг с другом. Благодаря этому облегчается монтаж, дальнейшее обслуживание электрической сети.
Модели с защелками применяются для гофры диаметром более 40 мм, а также при монтаже кабеля по потолку.
Закрытые.
Такой вид клипс похож на простой хомут. Деталь прижимает гофрированную трубу к той поверхности, к которой он крепится. Процесс можно механизировать, применяя монтажный пистолет. Туда закладывают обойму клипс, затем электромонтажник «пристреливает» гофру к потолку.
Щиток электрический Источник verchinskiy.ru
Преимущества
Коротко подытожим основные преимущества гофрированной трубки и ее применение:
удобство крепежа
Присоединение и отсоединение трасс делается по щелчку.
уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)
защита от внешних воздействий
сменяемость проводки
читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках
полное соблюдение нормативно технической документации
Какой же вывод сделать из всего вышесказанного?
Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.
Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

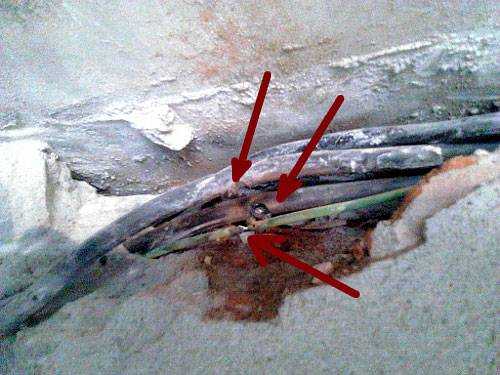

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.
Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.
Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.
Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.
Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
- Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов - Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
- Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
- Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.
Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Ввод кабеля в дом через фундамент
Следующий важный вопрос – как завести кабель из под земли в дом?
Ошибка №16
Во-первых, не прокладывайте его под фундаментом.
Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.
Поэтому придется сверлить, либо стену, либо фундамент.
Ошибка №17
Делать отверстие под 90 градусов также не стоит.
Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.
Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:
Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.
В самом фундаменте закладывайте проходную гильзу.
Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.
Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.
Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.
Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.
Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.
Ошибка №20
Не забывайте заземлять бронеленту!
Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.
Есть даже специальные заводские уплотнители. Штука интересная и универсальная.
Она одновременно рассчитана как на минимальные, так и на большие диаметры.
https://youtube.com/watch?v=1wa40z1FusE%3F
Гофры для прокладки кабелей
Рассмотрим основные виды и правила выбора гофрированных труб для прокладки электрического кабеля.
Материал
Для создания гофры применяются следующие материалы:
- Полипропилен (ППР). Обладает низкой ценой и малым весом, но плохо выдерживает высокие нагрузки. ППР подходит для внутренней отделки дома, а также для создания сигнальных линий.
- Поливинилхлорид (ПВХ). Самый популярный и надежный материал, который выдерживает средние и высокие нагрузки, не плавится и не портится при воздействии воды. Подойдет как для внешней, так и внутренней прокладки кабеля.
- Полиэтилен низкого давления (ПНД). Дешевый эластичный материал, которые не боится воды и легко монтируется. Держит тепло при нагреве, поэтому рекомендуется использовать для внешней отделки или внутри негорючих стен.

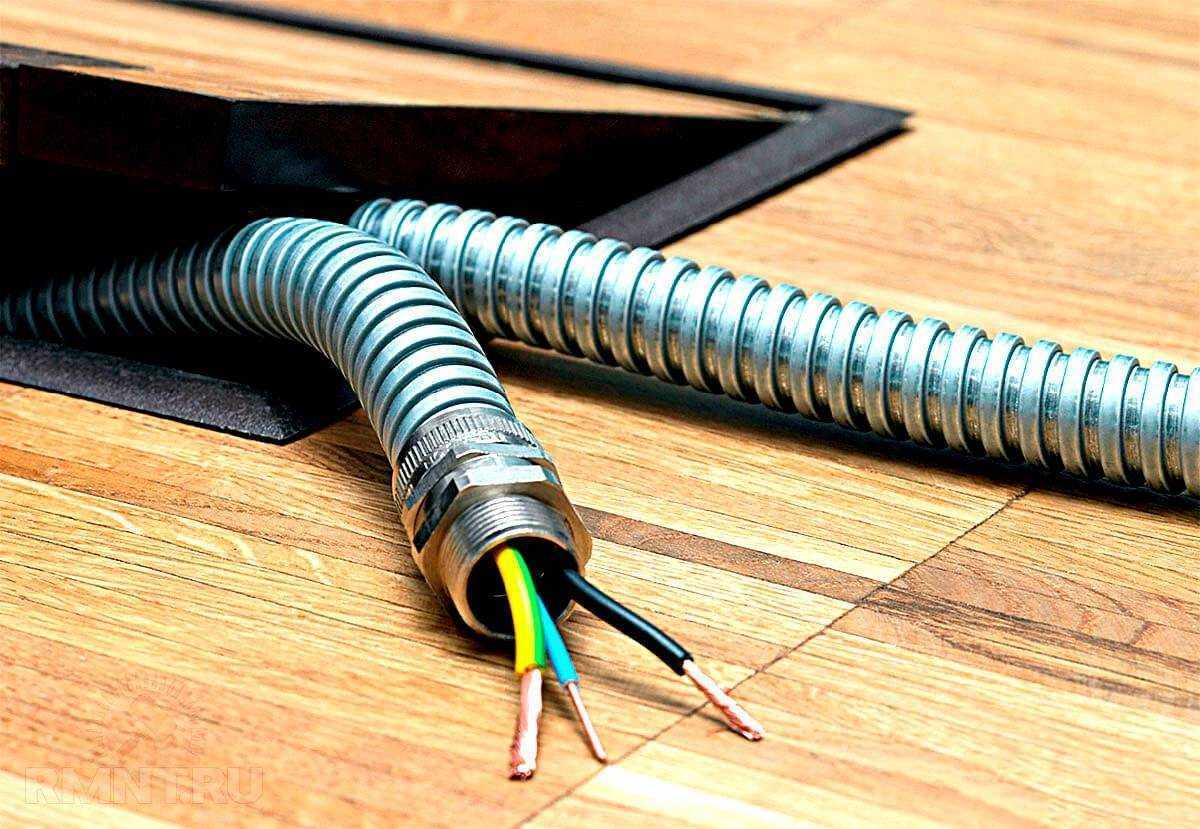

- Оцинкованная или нержавеющая сталь. Обладает очень высокой прочностью, отлично держит нагрев, воздействие воды и грибков. Однако монтировать металлическую гофру сложнее, поэтому ее используют только в условиях высокой нагрузки (например, на заводах или при создании протяженных линий коммуникации).
Виды
По прочности различают три вида гофрированных труб:
- Легкие. Дешево стоят и широко доступны в любом строительном магазине. Обладают невысокой прочностью, но хорошо подходят для укладки кабелей внутри стен или потолков.
- Средние. Обладают отличной прочностью и устойчивостью, но дороже стоят. Хорошо подходят для внутренней и внешней отделки домов, небольших зданий.
- Тяжелые. Обладают большим весом и высокой ценой, но отличаются очень высокой прочностью. Применяются для отделки крупных зданий и создания линий электроснабжения надземного/подземного типа.
Выбор размера
Выбор размера гофры
Диаметр гофры находится в пределах от 15 до 65 миллиметров, а материал нужно подбирать по толщине кабеля (он не должен упираться в стенки трубы после монтажа). Толщина стенок находится в пределах от 3 до 12 миллиметров, а чем толще кабель, тем толще должны быть стенки. Материал упаковывается в заводские бухты размеров 15, 25, 50 или 100 метров. При необходимости продавец в магазине может отрезать от бухты трубу необходимой длины, хотя обычно в этом нет необходимости.
Особенности
Гофра бывает двух основных типов в зависимости от предназначения:
- Обычная гофра с гладкой внутренней стенкой. Такие трубы дешевле стоят, но сгодятся они для прокладки лишь небольшого по длине кабеля. В случае длинной проводки протягивать кабель в гофре будет достаточно сложно, а край провода может упираться и деформировать трубу, что сделает конструкцию ненадежной.
- Гофра с проволочной натяжкой. У такой трубы внутри располагается тонкая металлическая проволока. С ее помощью значительно упрощается протягивание кабеля по трубе. Это не только упрощает жизнь мастеру, но и минимизирует риск деформации внутренних стенок трубы.
Как завести провод в шланг
Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.
- Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
- Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
- Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
- Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.
Распространены случаи, когда провод застревает внутри гофры. Обусловлено это ослаблением его натяжения или образованием изгибов
До окончания процесса протяжки важно следить за состоянием шланга
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка
Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
- серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
- черный и оранжевый цвет это ПНД – полиэтилен низкого давления
- синий цвет ПП – самозатухающий полипропилен

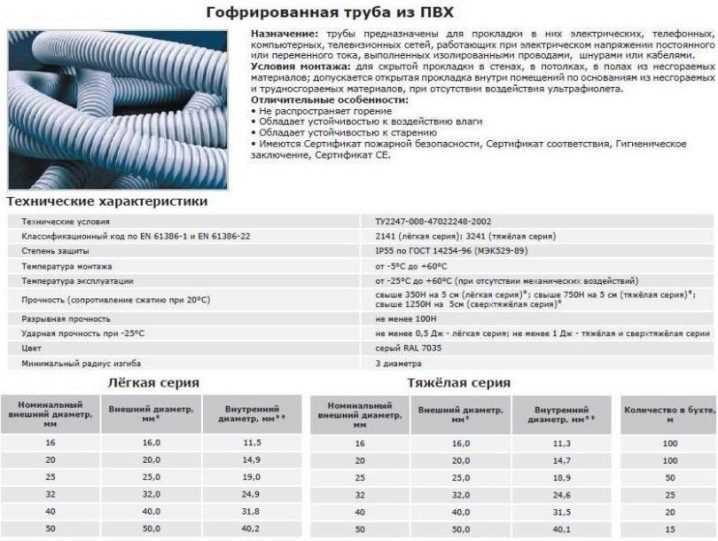

Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПВХПНДПП ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
Прокладка гофры с кабелем
Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.
Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.

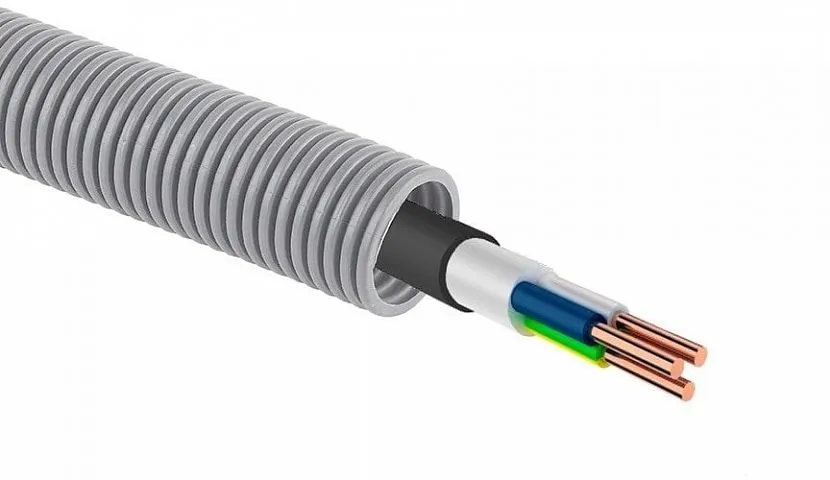

Гофра в разрезе Источник media2.24aul.ru
Ошибки и правила монтажа кабеля в гофре
не создавайте острых углов при проектировании трасс
для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты
Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.
нельзя протягивать в одной гофре сразу несколько кабельных линий
силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:
Рекомендуемые диаметры гофры под разные сети:
на линии освещения как правило используется гофра d=16мм
на силовые розетки диаметром не менее 20мм
под коаксиал для видеонаблюдения – не меньше 25мм
под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
Что нужно учитывать при выборе гофротрубы
При выборе гофры для проводов нужно учитывать некоторые рекомендации
Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений. Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика
Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.
Чтобы облегчить процесс монтажа, не стоит слишком экономить и выбирать трубку без протяжки
Это важно для труб маленького диаметра
Монтаж нескольких проводок
При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.
В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм. Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм
Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.
Вариант схемы электрической проводки
В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.
| Цвет гофры | Варианты применения |
| Белый | Для проводов компьютера. |
| Серый | Для любой линий электропроводки. |
| Черный или коричневый | Для разных бытовых агрегатов. |
| Зеленый | Для телефонных линий |
| Красный | Для проводов снаружи здания. |
| Синий | Для конструкций теплого пола и для магистралей водоснабжения. |
| Желтый | Газоснабжение. |
По пожаробезопасности данный материал делится на три категории:
- для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
- в каркасных постройках применяются ПВД и ПВХ гофра;
- для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.
Цена металлической гофры для кабеля
Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.
В таблице можно посмотреть цену за конкретные модели гофры.
| Изображение | Изделие | Цена, руб. |
| Труба гофрированная 32 мм T Plast 50 м | 660 | |
| Труба ПВХ В 16мм с протяжкой 100 м | 450 | |
| Труба 20 мм (100 м) | 487 | |
| Труба гофр. ПВХ с зондом d 16 | 560 | |
| Труба ПНД d 16 с зондом | 1350 | |
| Труба гибкая для кабеля ПВХ 50 мм, 15 м | 525 |
На схеме показан монтаж гофротрубы при помощи специального крепежа
Какую выбрать гофру
Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.
- Прокладки наружной проводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
- Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
- Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.
Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.
Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:
В таблице ниже приведены внешние диаметры популярной кабельной продукции.
Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

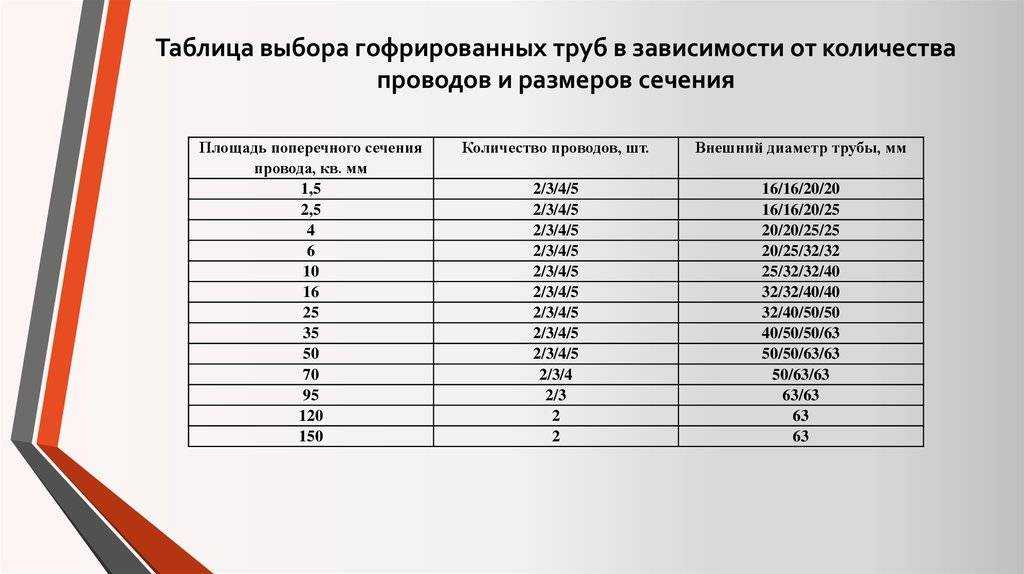

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:
Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?
Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:
Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Термостойкая гофра для электропроводки: выбор негорючих гофрированных труб из металла и пластика Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. Спрашивайте, я на связи!
Выводы и полезное видео по теме
Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.
Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.
Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:
Протяжка провода через гофрорукав в подробностях:
Обзор разных видов электромонтажных гофр:
Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.
Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.
Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен

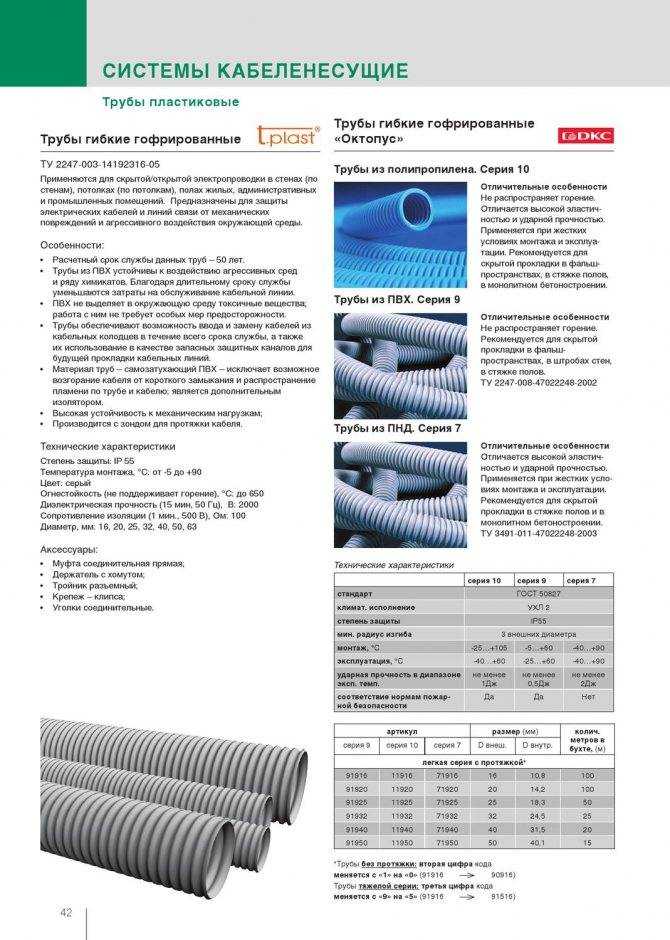

Технические характеристики гофротрубок ПВХ, ПНД, ПП:
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
