Узел прохода через кровлю: варианты устройства

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
3. Нельзя использовать поврежденный кабель;
4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
5. Работу производить строго с использованием спецодежды;
6. Провода под напряжением изолируются специальными накладками;
7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1 Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Общие правила безопасности, для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

• Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
• Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
• Разумеется, изоляция должна быть герметичной.
• Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
• По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
• В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
• Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Рассмотрим каждый вариант в зависимости от материала забора.

Монтаж электросети по деревянным стенам

Сегодня для деревянных поверхностей применяют как открытую, так и закрытую проводку. Но несмотря на доступность двух этих способов специалисты рекомендуют применять именно открытую проводку. Преимущество открытой проводки связано и с безопасностью, и с легкодоступностью к любому проводнику. Можно легко производить ремонт и замену электропроводки, добавлять новые элементы сети.

Современный дизайн кабельных каналов легко вписывается в интерьер любых помещений, поэтому открытая проводка смотрится довольно эстетично. Многие элементы сети специально разработаны для наружного применения, они имеют разную цветовую гамму.

Сначала на деревянную поверхность устанавливаются все необходимые элементы – автоматы, люстры, выключатели, розетки, коробки. Все они связываются между собой кабельными каналами, в которые впоследствии укладываются электропровода.

Что необходимо учесть при укладке электросети по деревянным стенам:

• марка электропровода должна соответствовать нормам укладки на деревянную поверхность. Они должны быть покрыты негорючей изоляцией;
• на деревянные стены применяются только металлические и трубчатые каналы. Допускается также укладка бронированного кабеля. Гофрированные пластиковые трубы запрещены для монтажа на деревянных стенах;
• все металлические каналы соединяются между собой болтовыми креплениями;
• заземлены трубчатые и металлические каналы.

Несколько примеров открытой проводки в деревянном доме

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

2.3.127

Высота кабельных колодцев должна быть не менее 1,8
м; высота камер не нормируется. Кабельные колодцы для соединительных, стопорных
и полустопорных муфт должны иметь размеры, обеспечивающие монтаж муфт без
разрытия.

Береговые колодцы на подводных переходах должны иметь
размеры, обеспечивающие размещение резервных кабелей и подпитывающих аппаратов.

В полу колодца должен быть устроен приямок для сбора
грунтовых и ливневых вод; должно быть также предусмотрено водоотливное
устройство в соответствии с требованиями, приведенными в 2.3.114.

Кабельные колодцы должны быть снабжены металлическими
лестницами.

В кабельных колодцах кабели и соединительные муфты должны
быть уложены на конструкциях, лотках или перегородках.

б) Другие требования к прокладке одножильных кабелей

1. Кабели. Для прокладки в линиях переменного тока применяют небронированные кабели или кабели с немагнитной броней. При определении допустимых токовых нагрузок учитывают дополнительный нагрев кабелей токами, индуктированными в защитных оболочках.

Учитывая пониженное электрическое сопротивление алюминиевых оболочек кабелей по сравнению со свинцовыми и повышенные потери в алюминиевых оболочках на вихревые токи, в случае одножильных кабелей с алюминиевой оболочкой производят некоторое дополнительное снижение токовых Нагрузок на кабели против нагрузок, допускаемых на освинцованные кабели. Производят проверку кабелей и на динамическую устойчивость при т. к. з.

1. Род прокладки и заземления металлических оболочек. Одножильные кабели должны прокладываться в земле, в блоках или специальных каналах с предохранением кабелей от коррозии. Свинцовые или им подобные оболочки кабелей должны быть заземлены в этом случае с двух сторон.

При прокладке внутри зданий упомянутые выше оболочки кабелей могут быть заземлены с одной или с двух сторон. Заземление с одного конца может быть допущено при такой длине кабеля, при которой наведенное на этих оболочках напряжение по отношению к земле не превышает 65 в (эта длина указывается .в проекте). В случаях превышения указанной длины свинцовые или им подобные оболочки кабелей в соответствии с проектом или заземляются с обоих концов, или разделяются но длине изолирующими муфтами на отдельные участки и на каждом из этих участков с одного конца соединяются между собой и заземляются.
При заземлении оболочек на одном конце кабелей оболочки отдельных кабелей на всей остальной длине должны быть тщательно изолированы друг от друга и по отношению к земле (например, по отношению к конструкциям, по которым проложены кабели). Эта изоляция необходима во избежание стекания тока со свинцовых или им подобных оболочек кабелей на промежуточные конструкции, по которым проложены кабели, с возникающей при этом опасностью коррозийного повреждения или прожигания этих оболочек. Изоляция должна выдерживать. Испытание напряжением 500 В переменного тока. Кабели должны быть защищены и от случайных соединений между собой и с землей для устранения возможности повреждения металлических оболочек наведенными токами.
Сечение медных заземляющих проводников должно соответствовать проекту, а в случае отсутствия указаний в последнем должно быть не менее указанного в § 2-5.

1. Трасса кабелей. В непосредственной близости к кабелям по возможности должны отсутствовать металлические конструкции из магнитных материалов, а также замкнутые вокруг кабелей металлические контуры.

4.      Крепления кабелей. Крепления кабелей должны быть расположены через промежутки не более 1,5—2 м во избежание разбрасывания и повреждения кабелей при возможных к. з.
Креплении кабелей сами по себе или вместе с основаниями, по которым прокладываются кабели, не должны образовывать замкнутых магнитных контуров. Крепления должны быть, например, выполнены при помощи деревянных колодок или скоб из диамагнитного материала или в конструкцию креплений должны быть введены элементы, разрывающие непрерывность магнитной цепи, например немагнитные прокладки, немагнитные болты и т. д.
Во избежание механического повреждения свинцовой оболочки кабелей (при возможных коротких замыканиях) на эту оболочку в местах креплений «должны быть наложены мягкие подмотки из асфальтированной ленты, толя, рубероида и т. п. Сами крепления (например, колодки) должны быть достаточно широкими.

1. Защита кабелей от механических повреждений. В местах, доступных для посторонних лиц, и в местах, где вероятность механических повреждений велика, одножильные, кабели вне зависимости от их напряжения должны быть защищены от этих повреждений на высоте не менее 2 м от уровня пола. Высоковольтные одножильные кабели должны быть защищены от механических повреждений на всей их длине либо своим месторасположением, либо специальными ограждениями.

Примечание. При длине кабельной линии свыше 100 м, кроме приведенных выше, должны быть выполнены все специально намеченные в проекте мероприятия, связанные с прокладкой одножильных кабелей (меры по снижению потенциала свинцовых оболочек до безопасной величины и т. п.),

• Назад
• Вперёд

2.3.126

Маслонаполненные кабели низкого давления должны
крепиться на металлических конструкциях таким образом, чтобы была исключена
возможность образования вокруг кабелей замкнутых магнитных контуров; расстояние
между местами крепления должно быть не более 1 м.

Стальные трубопроводы кабельных маслонаполненных линий
высокого давления могут прокладываться на опорах или подвешиваться на
подвесках; расстояние между опорами или подвесками определяется проектом линии.
Кроме того, трубопроводы должны закрепляться на неподвижных опорах для предотвращения
возникновения в трубопроводах температурных деформаций в условиях эксплуатации.

Воспринимаемые опорами нагрузки от веса трубопровода не
должны приводить к каким-либо перемещениям или разрушениям фундаментов опор.
Количество указанных опор и места их расположения определяются проектом.

Механические опоры и крепления разветвительных устройств на
линиях высокого давления должны предотвращать раскачивание труб разветвлений,
образование замкнутых магнитных контуров вокруг них, а в местах креплений или
касаний опор должны быть предусмотрены изолирующие прокладки.

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Требования ГОСТ Р 50571.5.52 к наружным электропроводкам

Стандарт ГОСТ Р 50571.5.52-2011. «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» за небольшим исключением устанавливает требования к электроповодкам без их разделения на внутренние и наружные.

Можно выделить наиболее важные требования, которые относятся, в том числе, и к наружным электроустановкам.

В соответствии с 521.6 ГОСТ Р 50571.5.52:

– системы электропроводок в трубах должны соответствовать МЭК 61386 (В России действует ГОСТ Р МЭК 61386.1-2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования);

– системы электропроводок в кабельных или специальных кабельных коробах – МЭК 61084 (ГОСТ Р МЭК 61084-1-2007 Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования);

– системы электропроводок на кабельных лотках и кабельных лестницах – МЭК 61537 (ГОСТ Р 52868-2007 Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний).

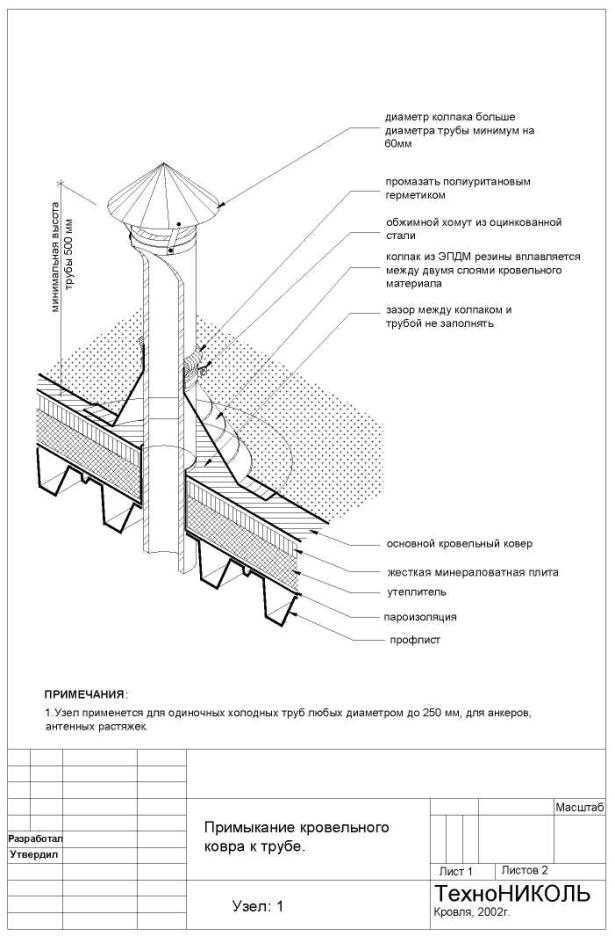

Кровельная проходка

Как уже говорилось, кровельное покрытие должно быть герметичным по всей поверхности крыши. Если это условие не соблюдается, перепад температур, который имеет место в течение суток, способствует образованию конденсата, часть которого выведется наружу, а часть осядет на гидроизоляционный слой. В холодное время оставшаяся внутри влага образует наледь, которая оказывает разрушительное воздействие на кровельное покрытие.

Избежать этого поможет вентиляция, создающая в подкровельном пространстве дополнительную циркуляцию воздуха. Все имеющиеся выходы труб, дымоходов, антенн, вентиляции герметизируют тщательным образом, использую для этого уплотнитель кровельных проходов различных конфигураций. Его конструкция полностью исключает проникновение влаги в подкровельное пространство.

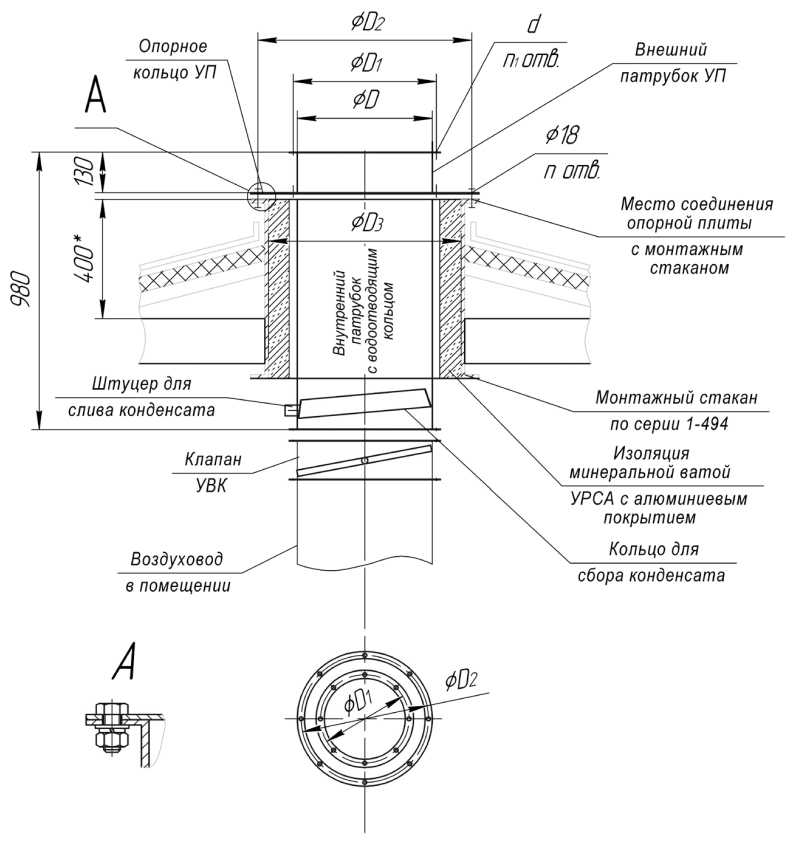

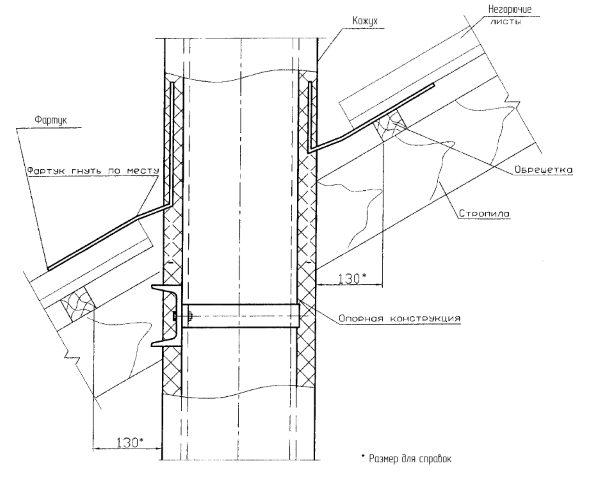

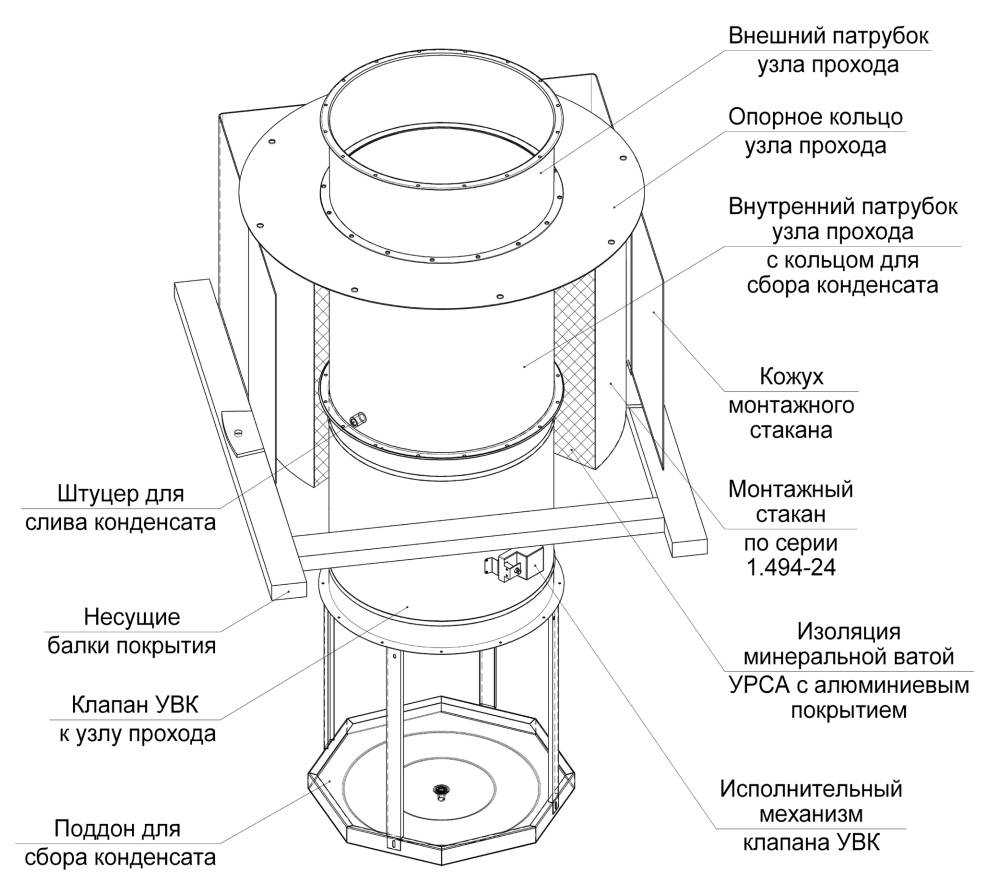

Итак, кровельной проходкой называют специальный узел прохода, который применяется для монтажа труб различного назначения, антенн, вентиляционных шахт в местах прохода через кровлю.  Современный рынок предлагает разнообразные вариации таких узлов, что позволяет выполнять герметичные примыкания на крышах любого типа, с разным покрытием.

Их конструкция выглядит, в общих чертах, как отверстие в перекрытии, в которое вставляют металлическую трубу и устанавливают на железобетонные стаканы или прямо на крышу. Толщина металла, из которого изготавливают проходку, должна быть не менее 1 мм. На кровлях с металлическим каркасом монтируют стандартные кровельные проходки, используя стакан из металла. При устройстве проходки на перекрытии из железобетона, было бы неплохо использовать плиты с готовыми уже проемами  под нее. Именно поэтому целесообразно определять места расположения проходок еще при проектировании здания.

Кровельные проходки бывают нескольких типов, в зависимости от того, что выводится на крышу:

1. Трубы, антенны, флагштоки.
2. Канализационная вентиляция, которую устанавливают для предотвращения появления в доме неприятных запахов.
3. Кровельные люки, по которым обеспечивается выход на крышу для обслуживания и выполнения ремонта печных труб, различных коммуникаций.
4. Вентиляция внутренних помещений.
5. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачных помещений и кровельного пространства.

По форме узел кровельной проходки зависит от конструктивного решения крыши, типов использующихся вентиляционных воздуховодов. Сечения проходок бывают:

• квадратными;
•  круглыми;
• прямоугольными;
• овальными.

По способу управления потоками воздуха вентиляционные кровельные проходки выпускаются в нескольких вариантах:

1. Бесклапанное устройство, при котором вентиляция находится постоянно в рабочем режиме.
2. Ручной механизм. С помощью простого клапана регулируется количество пропускаемого воздуха, а при необходимости можно полностью отключить вентиляцию через этот канал.
3.  Устройство, которое дает возможность осуществлять дистанционное управление клапаном с помощью автоматизированных систем.

Выбирают кровельную проходку с учетом следующих параметров крыши:

• величина кровельного перекрытия;
• расстояние между коньком кровли и местом монтажа проходки;
• угол наклона ската;
• размеры чердачного помещения при его наличии;
• из каких материалов устроена крыша;
• размеры присоединяемых коммуникаций.

Ни один из перечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы либо на стадии монтажа, либо в процессе эксплуатации.

Строительная компания ООО “Artpaint”. Строительство инженерных сетей и коммуникаций

Пересечение подземных сетей

В условиях современного города пересечения подземных сетей неизбежны. Расположение трубопроводов и кабелей при этих пересечениях определяется конструктивными, эксплуатационными и санитарными требованиями.

К конструктивным относятся требования независимости осадки разных сетей в месте пересечения под влиянием постоянной и временной нагрузок. Исходя из этого, нельзя допускать непосредственного опирания одного трубопровода на другой, так как при этом возможны переломы верхнего или нижнего трубопровода.

Для обеспечения независимости осадки расстояние между наружными стенками труб должно быть около 15 см.

По эксплуатационно-техническим условиям между отдельными коммуникациями по вертикали также должно быть некоторое расстояние, достаточное для ремонта отдельных сетей.

Во всех случаях пересечения водопроводных труб с газопроводами и теплопроводами расстояние между ними по вертикали должно быть не менее 0,15 м и в исключительных случаях — 0,10 м. Водопроводные трубы можно пропускать через каналы, в которых располагаются теплопроводы.

Водопроводные трубы при пересечении с канализационными рекомендуется укладывать выше последних, однако на практике это не всегда возможно. Канализационные трубы, укладываемые выше водопроводных на длине 3-4 м, в месте пересечения должны быть металлическими (лучше чугунными).

Если канализация средних диаметров, состоящая из керамиковых или звеновых бетонных труб, уложена выше водопровода, то на участке пересечения канализационные трубы следует заделывать в бетонные массивы.

При пересечении газопроводов, теплопроводов или водопроводов в одном уровне с самотечными канализацией и водостоками на металлических напорных трубопроводах необходимо устроить обводы около самотечных линий.

Если газопровод пересекает канализационный или водосточный коллектор, то в исключительных случаях допускается пропуск газопровода через коллектор. При этом необходимо заключить газопровод в стальной футляр, концы которого нужно вывести не менее, чем на 0,5 м от наружной поверхности стен коллектора, а в пределах футляра не должно быть стыков труб.

При пересечении водосточной и канализационной труб в одном уровне на одной из них, в зависимости от местных условий, может быть устроен перепад. Но в ряде случаев устройство перепада неудобно и неэкономично, в особенности на коллекторах. Поэтому канализационную трубу, как постоянно действующую, допускается укладывать в виде дюкера под водостоком с соблюдением всех конструктивных требований, предъявляемых к дюкерам.

Подземные сети при пересечении с трамвайными путями следует располагать на глубине не менее 1 м от подошвы рельса до верха футляра трубы или кабеля и прокладывать под прямым углом или не менее 75° к осям путей.

Обычно же нормальная глубина заложения металлических трубопроводов в целях уменьшения влияния блуждающих электрических токов должна быть не менее 1,5-2 м. При этом трубопроводы должны иметь надежные покрытия и укладываться в деревянном или асбестоцементном футляре с битумной заливкой промежутка между трубой и футляром толщиной 25-50 мм. Футляр должен иметь длину не менее 2 л от крайних ниток рельсовых путей.

При пересечении силовых кабелей (а также силовых кабелей с кабелями связи), уложенных непосредственно в землю, расстояние между ними должно быть не менее 0,5 м. Кабели связи следует располагать выше силовых кабелей. Необходимое расстояние между трубопроводами и кабелями — 0,5 м. Если по каким-либо соображениям это расстояние нужно уменьшить, то трубопроводы отделяют от кабелей огнестойкими плитами или кабели заключают в трубы. При этом расстояние между коммуникациями по вертикали допускается не менее 250 мм.

При наличии ряда трубопроводов, кабелей и каналов на перекрестках улиц целесообразно устраивать подземные камеры, в которых сосредоточиваются пересечение всех трубопроводов и управление арматурой, установленной на них.

Устройство этих камер аналогично камерам на объединенных коллекторах.

Рекомендации профессионалов

Для проводки шахты потребуется обрезать участок на кровле, включая и внутренний материал на поверхности. Поэтому тепло- и гидроизоляционный слой после крепежа узла надо максимально плотно загерметизировать. Если это не выполнить, то сквозь канал в жилище начнет приникать вода, а температурный баланс в доме полностью нарушится. Также есть и некоторые другие рекомендации специалистов относительно монтажа узла:

• конструкции лучше всего делать полностью вертикальными, чтобы они не выгибались. Так можно организовать беспрепятственное передвижение воздушных завихрений наружу;
• не нужно соединять в одной конструкции несколько вентиляционных узлов. Лучше для каждого элемента (канализация, вытяжная система, мансарда) организовать отдельный выход наружу;
• в идеальном варианте вытяжные трубы проводятся через конек по его центру либо максимально близко к этому элементу;
• для установки каналов требуется приобретать высококачественные фасонные изделия, позволяющие обеспечивать плотное соединение и свободное прохождение переработанных потоков.

Установка вытяжных узлов через конек либо возле этого элемента — это лучший вариант для 2-х скатной кровли, на которой нет стропил. Основной частью узла проходки является вывод. Это фасонная конструкция, имеющая плоскую основу и форму патрубка, которая соответствует типу ската и материалу покрытия. Для любых изделий должны использоваться разные типы фасонных конструкций.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля. Затем с помощью штатных болтов, закрепляются все фасадные крепления

Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций. При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов. При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Наружные электропроводки
