В чем разница между биполярным и полевым транзистором

Драйвер полевого транзистора

Если всё же требуется подключать нагрузку к n-канальному транзистору
между стоком и землёй, то решение есть. Можно использовать готовую
микросхему — драйвер верхнего плеча. Верхнего — потому что транзистор
сверху.

Выпускаются и драйверы сразу верхнего и нижнего плеч (например,
IR2151) для построения двухтактной схемы, но для простого включения
нагрузки это не требуется. Это нужно, если нагрузку нельзя оставлять
«висеть в воздухе», а требуется обязательно подтягивать к земле.

Рассмотрим схему драйвера верхнего плеча на примере IR2117.

Схема не сильно сложная, а использование драйвера позволяет наиболее
эффективно использовать транзистор.

Полевые и биполярные транзисторы

1. Биполярные транзисторы
2. Свойства полевых транзисторов
3. Видео

Среди полупроводниковых приборов существуют две большие группы, в состав которых входят полевые и биполярные транзисторы. Они широко используются в электронике и радиотехнике в качестве генераторов, усилителей и преобразователей электрических сигналов. Чтобы понять, в чем основное различие этих устройств, необходимо рассмотреть их более подробно.

Биполярные транзисторы

Биполярные транзисторы относятся к группе полупроводниковых приборов. Они имеют три вывода и два р-n-перехода. Принцип работы этих устройств позволяет использовать и положительные и отрицательные заряды, то есть, дырки и электроны. Управление током, протекающим через них, осуществляется специально выделенным управляющим током. Благодаря своим качествам, этот активный прибор получил широкое распространение.

Основой биполярных транзисторов являются трехслойные полупроводники, типа «р-n-р» и «n-р-n», а также р-n-переходы, в количестве двух. Каждый полупроводниковый слой соединяется с внешним выводом через невыпрямляющий металло-полупроводниковый контакт.

В качестве базы используется средний слой, подключенный к соответствующему выводу. Два крайних слоя также соединяются с выводами и называются эмиттером и коллектором. На схемах эмиттер обозначается стрелкой, которая показывает направление тока, проходящего через транзистор.

В различных приборах, носители электричества дырки и электроны выполняют собственные индивидуальные функции. Тип n-р-n транзисторов получил наибольшее распространение, по сравнению с р-n-р-типом, благодаря лучшим характеристикам и параметрам. Это связано с тем, что в n-р-n устройствах основная роль отводится электронам, обеспечивающим все электрические процессы. Их подвижность в 2-3 раза выше, чем у дырок, таким образом, они проявляют более высокую активность. Кроме того, свойства любого прибора улучшаются за счет того, что площадь перехода коллектора существенно превышает площадь перехода эмиттера.

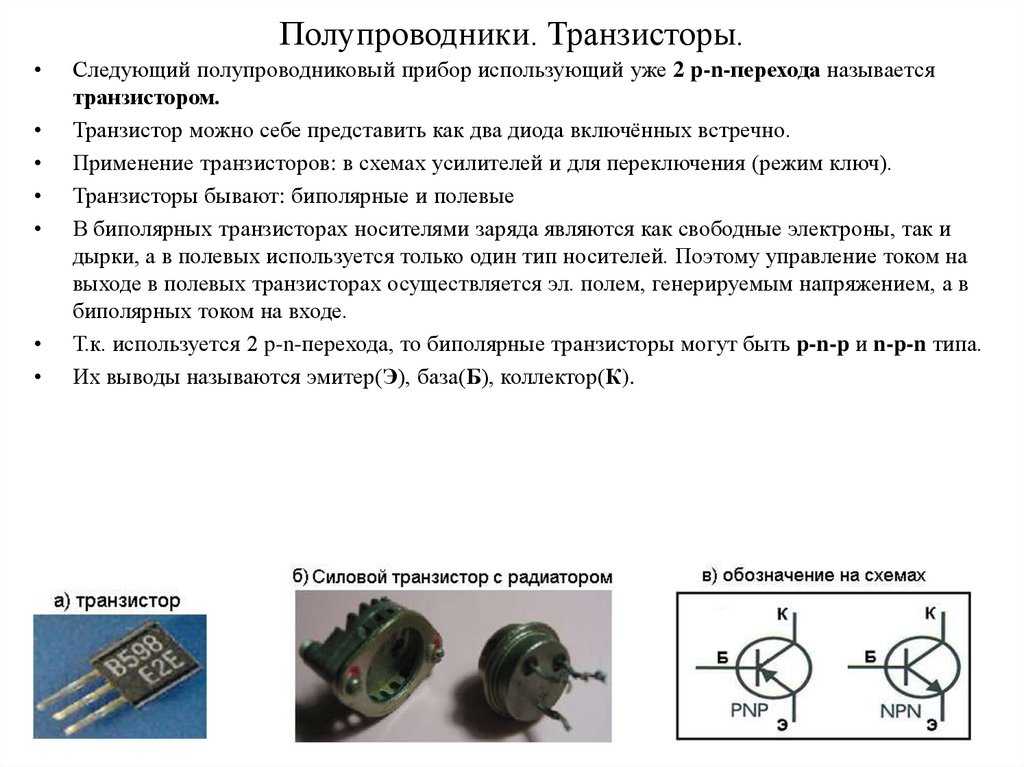

В состав каждого биполярного транзистора входят два р-n-перехода. Поэтому, работоспособность таких приборов проверяется путем контроля сопротивления этих переходов во время подключения к ним прямого и обратного напряжения.

Нормальная работа n-р-n-прибора обеспечивается путем подачи на коллектор положительного напряжения. За счет этого, осуществляется открытие базового перехода. При появлении базового тока, возникает коллекторный ток. Если в базе возникает отрицательное напряжение, то в этом случае происходит закрытие транзистора.

Оптимальная работа р-n-р-устройств зависит от наличия на коллекторе отрицательного напряжения. С его помощью, базовый переход становится открытым. Закрытие транзистора производится при наличии положительного напряжения. Путем плавных изменений значений тока и напряжения, можно получить все необходимые выходные коллекторные характеристики. В схемах усилителей могут присутствовать режимы общей базы или общего эмиттера.

Свойства полевых транзисторов

К полевым транзисторам относятся устройства, в которых управление всеми процессами осуществляется действующим электрическим полем, направленным перпендикулярно току. Они еще носят название униполярных транзисторов. В своей конструкции эти приборы имеют три контакта, называемые истоком, стоком и затвором. Кроме этого, существует проводящий слой, называемый каналом, по которому происходит течение тока.

Устройства данного типа могут быть «р» или «n» канальными. Расположение и конфигурация каналов бывает вертикальное или горизонтальное, объемное или приповерхностное.

Среди приповерхностных каналов также происходит разделение. Они существуют в качестве инверсионных слоев или могут быть обогащенными и обедненными носителями. Все виды каналов формируются под влиянием внешнего электрического поля. В обедненных каналах присутствуют участки с однородными полупроводниками, которые отделяются от поверхности с помощью обедненного слоя. Приборы, имеющие приповерхностные каналы, структурно состоят из металла-диэлектрика-полупроводника. Они получили наименование МДП-транзисторов.

Как отличить биполярный транзистор от полевого

1. Активный режим работы биполярного транзистора
2. Биполярные транзисторы. Принцип действия, статические и динамические параметры транзисторов.
3. Динамические параметры полевого транзистора
4. Дифференциальные параметры полевых транзисторов с управляющим p-n переходом. Температурные зависимости параметры полевого транзистора.
5. Е. Коваленко: Полис они получают такой же, как у всех, он ничем не отличается от полиса любого домашнего человека.
6. ИССЛЕДОВАНИЕ ТИПОВЫХ СХЕМ ВКЛЮЧЕНИЯ ТРАНЗИСТОРОВ
7. КАСКАДА НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ
8. Малосигнальные модели и параметры МДП – транзисторов. Частотные характеристики. Схемы включения МДП транзистора с индуцированном каналом.
9. Минеральный состав:полевой шпат и авгит
10. Организация полевой практики
11. Основные параметры каскада усилителя на полевом транзисторе
12. Отчет по полевой практике

Какие параметры определяют свойства транзистора в его быстродействии

Транзисторы работают между активным режимом и отсечкой, в результате чего схема не входит в режим насыщения, что увеличивает ее быстродействие.

Быстродействие транзистора зависит только от скорости перезарядки барьерной емкости. Причиной инерционности биполярного транзистора являются конечное время переноса зарядов от эмиттерного перехода к коллекторному и паразитные емкости указанных переходов. А быстродействие, в свою очередь, зависит от того, насколько сильны инерционные свойства.

Быстродействие транзистора определяется временем переключения транзисторных ключей, а удельная проводимость(и быстродействие), зависит от концентрации носителей заряда и от их подвижности.

Быстродействие транзистора определяется временем переключения транзисторных ключей, или вентилей, которое обратно пропорционально потребляемой мощности Р:=А/Р. Здесь А – работа ключа на одно переключение. Повышение мощности в целях ускорения переключения, как правило, требует увеличения расстояния между отдельными элементами схемы для соблюдения необходимого теплового режима, что приводит к уменьшению плотности размещения элементов и увеличению задержки на распространение сигнала по линиям.

Мощность, рассеиваемая в кристалле в виде теплоты, должна быть меньше тепловой мощности, которая может быть отведена.

От биполярного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входные сопротивления, что связано с обратным смещением p-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах), так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора может быть отделен от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в p-n переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов.

Рис. 4.4. Активный режим биполярного транзистора

Дата добавления: 2015-04-24 ; ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

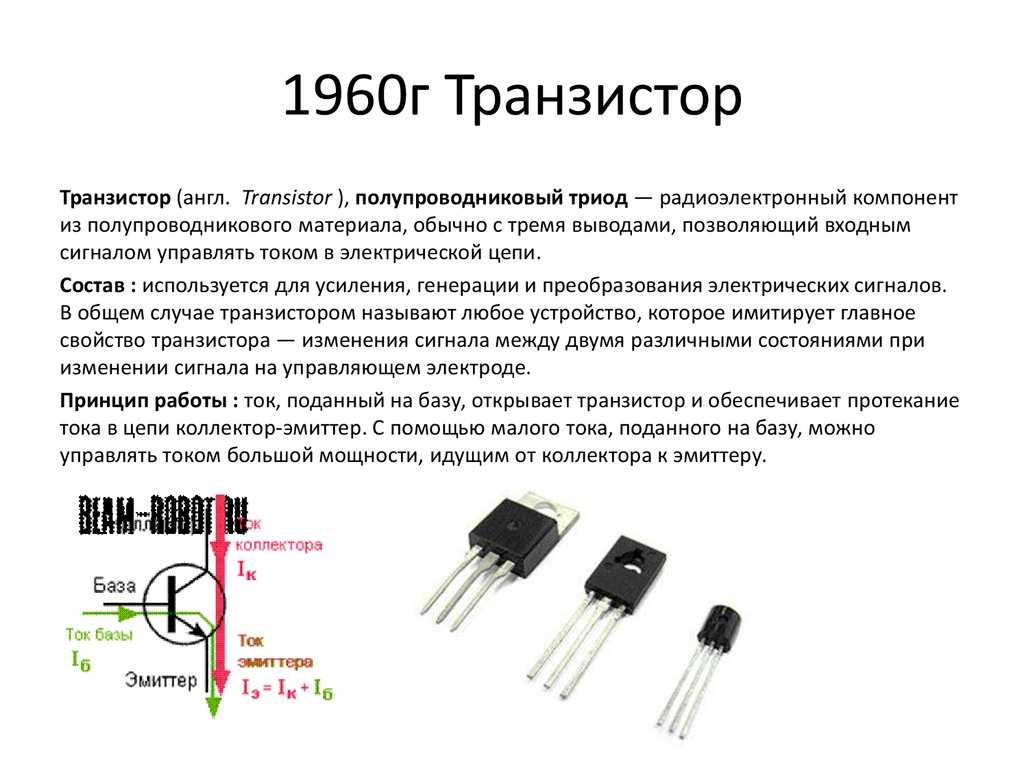

Транзистор — повсеместный и важный компонент в современной микроэлектронике. Его назначение простое: он позволяет с помощью слабого сигнала управлять гораздо более сильным.

В частноти, его можно использовать как управляемую «заслонку»: отсутствием сигнала на «воротах» блокировать течение тока, подачей — разрешать. Иными словами: это кнопка, которая нажимается не пальцем, а подачей напряжения. В цифровой электронике такое применение наиболее распространено.

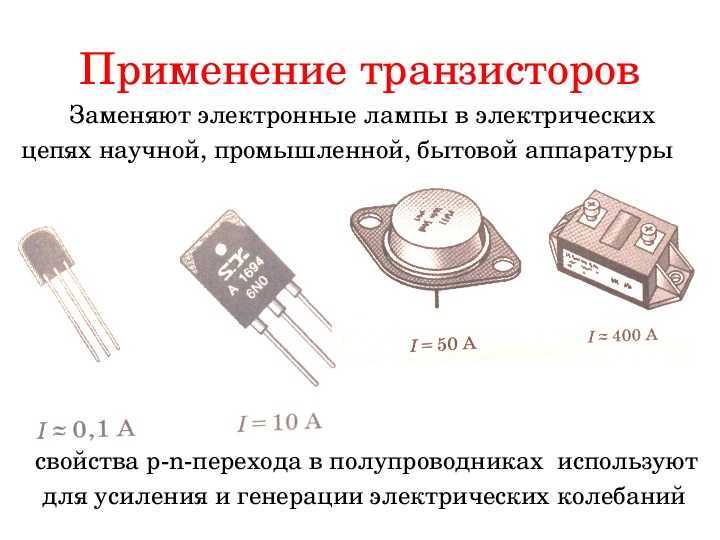

Транзисторы выпускаются в различных корпусах: один и тот же транзистор может внешне выглядеть совершенно по разному. В прототипировании чаще остальных встречаются корпусы:

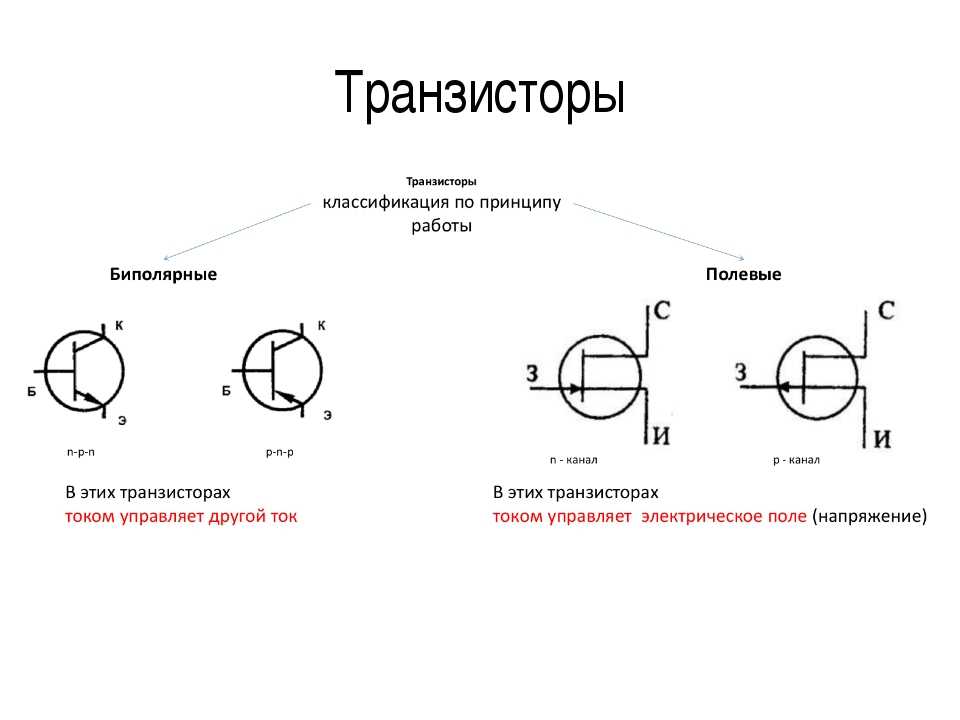

Обозначение на схемах также варьируется в зависимости от типа транзистора и стандарта обозначений, который использовался при составлении. Но вне зависимости от вариации, его символ остаётся узнаваемым.

Виды транзисторов

По принципу действия и строению различают полупроводниковые триоды:

• полевые;
• биполярные;
• комбинированные.

Эти транзисторы выполняют одинаковые функции, однако существуют различия в принципе их работы.

Полевые

Данный вид триодов ещё называют униполярным, из-за электрических свойств – у них протекает ток только одной полярности. По строению и типу управления эти устройства подразделяются на 3 вида:

1. Транзисторы с управляющим p-n переходом (рис. 6).
2. С изолированным затвором (бывают со встроенным либо с индуцированным каналом).
3. МДП, со структурой: металл-диэлектрик-проводник.

Отличительная черта изолированного затвора – наличие диэлектрика между ним и каналом.

Детали очень чувствительны к статическому электричеству.

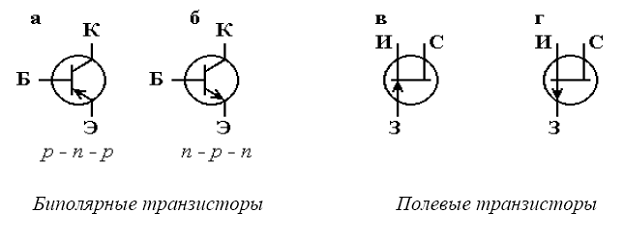

Схемы полевых триодов показано на рисунке 5.

Рис. 5. Полевые транзисторыРис. 6. Фото реального полевого триода

Обратите внимание на название электродов: сток, исток и затвор. Полевые транзисторы потребляют очень мало энергии. Они могут работать больше года от небольшой батарейки или аккумулятора

Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п

Они могут работать больше года от небольшой батарейки или аккумулятора. Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п

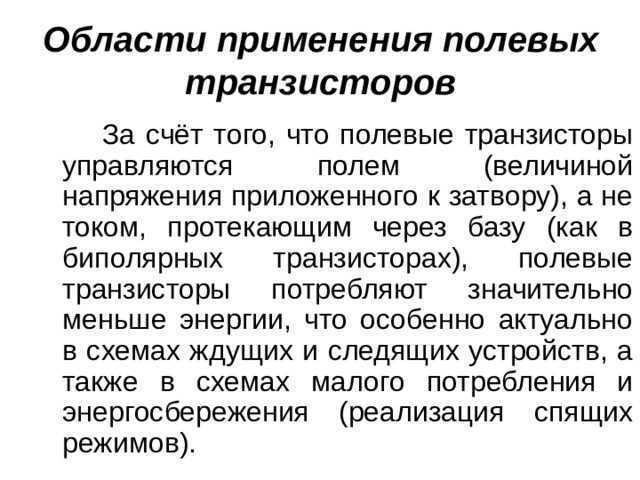

Полевые транзисторы потребляют очень мало энергии. Они могут работать больше года от небольшой батарейки или аккумулятора. Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п.

Биполярные

Об этом виде транзисторов много сказано в подразделе «Базовый принцип работы». Отметим лишь, что название «Биполярный» устройство получило из-за способности пропускать заряды противоположных знаков через один канал. Их особенностью является низкое выходное сопротивление.

Транзисторы усиливают сигналы, работают как коммутационные устройства. В цепь коллектора можно включать достаточно мощную нагрузку. Благодаря большому току коллектора можно понизить сопротивление нагрузки.

Более детально о строении и принципе работы рассмотрим ниже.

Комбинированные

С целью достижения определённых электрических параметров от применения одного дискретного элемента разработчики транзисторов изобретают комбинированные конструкции. Среди них можно выделить:

• биполярные транзисторы с внедрёнными и их схему резисторами;
• комбинации из двух триодов (одинаковых или разных структур) в одном корпусе;
• лямбда-диоды – сочетание двух полевых триодов, образующих участок с отрицательным сопротивлением;
• конструкции, в которых полевой триод с изолированным затвором управляет биполярным триодом (применяются для управления электромоторами).

Комбинированные транзисторы – это, по сути, элементарная микросхема в одном корпусе.

Это интересно: Вихревые токи Фуко — причины возникновения и применение

Принцип работы транзистора

В самом простом случае работу транзистора можно описать следующим образом. Транзистор можно представить в виде управляемого сопротивления, то есть выводы сопротивления это коллектор и эммитер, а управлять этим сопротивлением можно с помощью базы, подавая на неё ток. И в зависимости от величины тока сопротивление участка коллектор – эммитер будет менять своё значение. В действительности всё немного сложнее здесь мы не учитываем частотные свойства, но в общем случае всё выше описанное верно.

Давайте разберёмся подробнее в работе транзистора. Вначале необходимо сказать о полярности включения, то есть куда подключить «плюс», а куда – «минус». На принципиальных схемах обозначение транзистора имеет следующий вид.

Обозначение на схеме биполярного транзистора и их диодное представление.

На обозначении направление стрелки указывает на направление протекания тока. В качестве примера возьмём транзистор структуры p-n-p. В данном случае ток протекает от эммитера к коллектору, через базовую зону транзистора. Используя схему транзистора как объединение двух диодов можно видеть, что диод с выходом на коллектор включён в обратном направлении и его сопротивление очень велико. А диод с выходом на эммитер включен в прямом направлении и его сопротивление небольшое, и через него идет ток. В случае если бы это были два диода соединенные выводами, то на этом можно было бы и закончить разговор, но так как это транзистор и у него имеется общая зона двух p-n-переходов, то происходит такой процесс как диффузия. Диффузия, в общих чертах, это процесс распространения одного вещества в другом.

Так вот за счёт диффузии свободные положительные заряды – «дырки» быстро распространяются по всей базовой зоне, а следовательно попадают в зону коллекторного p-n-перехода, а далее «минус» на коллекторе притягивает «дырки» и в результате чего начинает течь электрический ток. В случае же если мы начнём подавать ток на базу, то следовательно будет изменяться величина p-n-переходов: эммитерного и коллекторного.

Проверка биполярных типов

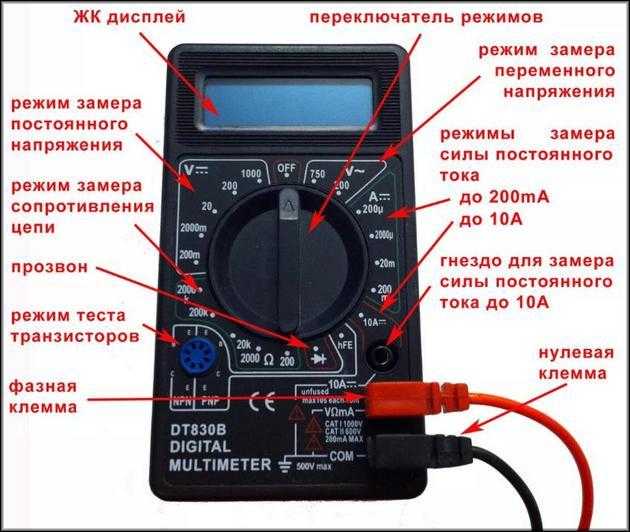

Ниже схема проверки npn, pnp транзисторов тестером, после нее распишем процедуру по пунктам.

Биполярный транзистор снабжен p-n линиями — условно, это диоды, а точнее, 2 таковых расположенных встречно, точка их пересечения — «база».

Один условный диод сконструирован контактами базы/коллект., иной — базы/эмит. Для анализа хватит посмотреть сопр. (прямо и обратно) указанных участков: если там нет неполадок, то деталь без изъянов.

Проверка своими руками без выпаивания биполярного pnp, npn транзистора предполагает прозвонку 3 комбинаций ножек:

Вариант p-n-p

Структуры (типы) показывает стрелка эмит. участка: p-n-p/n-p-n (к базе/от нее). Начнем с проверки первого варианта. Раскрываем p-n-p деталь подачей на базу минусового напряжения. На мультиметре селектор ставим на замеры Ом на отметку «2000», допускается также выставлять на «прозвонку».

Жила «−» (черная) — на ножку базы. Плюс (красная) — поочередно к коллект., эмит. Если участки не поврежденные, то отобразят около 500–1200 Ом.

Дальше опишем, как прозвонить обратное сопр.: «+» – на базу, «−» — на колл. и эмит. Должно отобразиться высокое сопр. на обоих p-n участках. У нас появилась «1», то есть для выставленной рамки в «2000» значение превышает 2000. Значит, 2 перехода без обрывов, изделие исправное.

Аналогично, как описано, можно прозвонить на исправность транзистор, не выпаивая из схемы. Реже есть сборки, где к переходам применено основательное шунтирование, например, резисторами. Тогда, если отобразится слишком низкое сопр., потребуется выпаивать деталь.

Элементы n-p-n проверяются аналогично, только на базу от тестера идет щуп «+».

Признаки неисправности

Если сопр. (прямое и обратное) одного из участков (p-n) стремится к бесконечности, то есть на отметке «2000» и выше на дисплее «1», значит, данный участок имеет обрыв, транзистор не годный. Если же «0» — изделие также с изъяном, пробит участок. Прямое сопр. там должно быть 500–1200 Ом.

Биполярные транзисторы

Биполярные транзисторы (BJT, Bipolar Junction Transistors) имеют три контакта:

• Коллектор (collector) — на него подаётся высокое напряжение, которым хочется управлять
• База (base) — через неё подаётся небольшой ток, чтобы разблокировать большой; база заземляется, чтобы заблокировать его
• Эмиттер (emitter) — через него проходит ток с коллектора и базы, когда транзистор «открыт»

Основной характеристикой биполярного транзистора является показатель h_fe
также известный, как gain. Он отражает во сколько раз больший ток по участку коллектор–эмиттер
способен пропустить транзистор по отношению к току база–эмиттер.

Например, если h_fe = 100, и через базу проходит 0.1 мА, то транзистор пропустит
через себя как максимум 10 мА. Если в этом случае на участке с большим током находится компонент,
который потребляет, например 8 мА, ему будет предоставлено 8 мА, а у транзистора останется «запас».
Если же имеется компонент, который потребляет 20 мА, ему будут предоставлены только максимальные
10 мА.

Также в документации к каждому транзистору указаны максимально допустимые напряжения и токи на
контактах. Превышение этих величин ведёт к избыточному нагреву
и сокращению службы, а сильное превышение может привести к разрушению.

NPN и PNP

Описанный выше транзистор — это так называемый NPN-транзистор. Называется он так из-за того, что состоит
из трёх слоёв кремния, соединённых в порядке: Negative-Positive-Negative. Где negative — это сплав
кремния, обладающий избытком отрицательных переносчиков заряда (n-doped), а positive —
с избытком положительных (p-doped).

NPN более эффективны и распространены в промышленности.

PNP-транзисторы при обозначении отличаются направлением стрелки. Стрелка всегда указывает от P к N.
PNP-транзисторы отличаются «перевёрнутым» поведением: ток не блокируется, когда база заземлена и блокируется,
когда через неё идёт ток.

Виды транзисторов

Существует несколько видов транзисторов. Их около четырёх. Однако основные из них это:

• Полевые.
• Биполярные.

Остальные виды собираются из полевых и биполярных. Рассмотрим более подробно каждый вид.

Полевые

Суть этого прибора заключается в управлении параметрами электрического сигнала с помощью электрического поля. Оно появляется при подаче напряжения к какому-либо из выводов:

1. Затвор нужен для регулирования параметров сигнала, благодаря подаче напряжения на него.
2. Сток — вывод, через который из канала уходят носители заряда (дырки и электроны).
3. Исток — вывод, через который в канал приходят электроны и дырки.

Такой транзистор состоит из полупроводника с определённой проводимостью и двух областей, помещённых в него с противоположной проводимостью. При подаче напряжения на затвор между этими двумя областями появляется пространство, через которое протекает ток. Это пространство называется каналом. Ширина этого канала регулируется напряжением, которое мы подаём на затвор. Соответственно, можно увеличивать и уменьшать ширину канала и управлять протекающим током.

Теперь поговорим о приборе с изолированным затвором. Разница в том, что в первом случае этот переход есть всегда, даже когда на затвор не подавалось напряжение. А при его подаче, переход и токопроводящий канал менялись в зависимости от полярности и амплитуды напряжения. Металлический затвор в таких транзисторах изолирован диэлектриком от полупроводниковой области. Их входное сопротивление гораздо больше.

Существует два вида приборов с изолированным затвором:

• Со встроенным каналом.
• С индуцированным каналом.

Встроенный канал позволяет протекать электрическому току с определённой амплитудой. При подаче напряжения с определённой амплитудой и полярностью мы можем менять ширину канала и его проводимость. Этот канал встраивается в транзисторы на производственных предприятиях.

Индуцированный канал появляется между двумя областями, о которых мы говорили выше, только при подаче напряжения определённой полярности на затвор. То есть, когда на затвор напряжение не подаётся, ток в нем не протекает.

Все виды полевых транзисторов отличаются друг от друга по следующим параметрам:

1. Входное сопротивление.
2. Амплитуда напряжения, которое необходимо подать на затвор.
3. Полярность.

Каждый из этих видов полевых транзисторов необходим для сборки определённых электрических и логических схем. Так как для реализации двух разных устройств необходимо разные электрические параметры.

Биполярные

Слово «биполярные» означает две полярности. То есть, такие приборы имеют две полярности, благодаря особенностям своего строения. Особенность их строения заключается в том, что они состоят из трёх полупроводниковых областей. Типы проводимости бывают следующими:

1. Электронная, далее n.
2. Дырочная, далее p.

Соответственно, можно сделать вывод, что существует два вида биполярных транзисторов:

• pnp;
• npn.

Разница между ними заключается в том, что для корректной работы необходимо подавать напряжение разной полярности. К каждой из трёх полупроводниковых областей подключено по одному выводу. Всего их три:

1. База — центральный слой. Он является самым тонким. На выводе базы находится управляющий ток с небольшой амплитудой.
2. Коллектор — один из крайних слоёв. Он является самым широким. На него подаётся ток с большой амплитудой.
3. Эмиттер — вывод, на который подаётся ток с коллектора. На его выходе амплитуда тока немного больше, чем на входе.

Существует три схемы подключения биполярных транзисторов:

1. С общим эмиттером — входной сигнал подаётся на базу, а выходной снимается с коллектора.
2. С общим коллектором — входной сигнал подаётся на базу, а снимается с эмиттера.

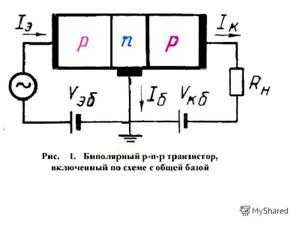

3. С общей базой — входной сигнал подаётся на эмиттер, а снимается с коллектора.

Благодаря нескольким электронно-дырочным переходам, образующимся в биполярном транзисторе, можно управлять параметрами электрического сигнала. Полярность и амплитуда подаваемого напряжения зависят от типа биполярного транзистора.

Подключение транзисторов для управления мощными компонентами

Типичной задачей микроконтроллера является включение и выключение определённого компонента схемы. Сам микроконтроллер обычно имеет скромные характеристики в отношении выдерживаемой мощности. Так Ардуино, при выдаваемых на контакт 5 В выдерживает ток в 40 мА. Мощные моторы или сверхъяркие светодиоды могут потреблять сотни миллиампер. При подключении таких нагрузок напрямую чип может быстро выйти из строя. Кроме того для работоспособности некоторых компонентов требуется напряжение большее, чем 5 В, а Ардуино с выходного контакта (digital output pin) больше 5 В не может выдать впринципе.

Зато, его с лёгкостью хватит для управления транзистором, который в свою очередь будет управлять большим током. Допустим, нам нужно подключить длинную светодиодную ленту, которая требует 12 В и при этом потребляет 100 мА:

Читать также: Чем почистить ржавчину с металла

Теперь при установке выхода в логическую единицу (high), поступающие на базу 5 В откроют транзистор и через ленту потечёт ток — она будет светиться. При установке выхода в логический ноль (low), база будет заземлена через микроконтроллер, а течение тока заблокированно.

Обратите внимание на токоограничивающий резистор R. Он необходим, чтобы при подаче управляющего напряжения не образовалось короткое замыкание по маршруту микроконтроллер — транзистор — земля

Главное — не превысить допустимый ток через контакт Ардуино в 40 мА, поэтому нужно использовать резистор номиналом не менее:

здесь Ud — это падение напряжения на самом транзисторе. Оно зависит от материала из которого он изготовлен и обычно составляет 0.3 – 0.6 В.

Но совершенно не обязательно держать ток на пределе допустимого. Необходимо лишь, чтобы показатель gain транзистора позволил управлять необходимым током. В нашем случае — это 100 мА. Допустим для используемого транзистора hfe = 100, тогда нам будет достаточно управляющего тока в 1 мА

Нам подойдёт резистор номиналом от 118 Ом до 4.7 кОм. Для устойчивой работы с одной стороны и небольшой нагрузки на чип с другой, 2.2 кОм — хороший выбор.

Если вместо биполярного транзистора использовать полевой, можно обойтись без резистора:

это связано с тем, что затвор в таких транзисторах управляется исключительно напряжением: ток на участке микроконтроллер — затвор — исток отсутствует. А благодаря своим высоким характеристикам схема с использованием MOSFET позволяет управлять очень мощными компонентами.

Разная реакция на нагрев

У биполярных транзисторов температурный коэффициент сопротивления коллектор-эмиттер отрицательный (т. е. с ростом температуры сопротивление уменьшается и ток коллектор — эмиттер растет). У полевых транзисторов все наоборот — температурный коэффициент сток-исток положительный (с ростом температуры сопротивление растет, и ток сток-исток уменьшается).

Важное следствие из этого факта — если биполярные транзисторы нельзя просто так включать параллельно (с целью умощнения), без токовыравнивающих резисторов в цепи эмиттера, то с полевыми все намного проще — благодаря автобалансировке тока сток-исток при изменении нагрузки/нагрева — их можно свободно включать параллельно без выравнивающих резисторов. Это связано с температурными свойствами p-n перехода и простого полупроводника p- или n-типа

По этой причине у полевых транзисторов гораздо реже случается необратимый выходной тепловой пробой, чем у биполярных.

Так для достижения высоких показателей коммутационных токов, можно легко набрать составной ключ из нескольких параллельных полевых транзисторов, что и используется много где на практике, например в инверторах.

А вот биполярные транзисторы нельзя просто так параллелить, им нужны обязательно токовыравнивающие резисторы в цепях эмиттеров. Иначе, из-за разбаланса в мощном составном ключе, у одного из биполярных транзисторов рано или поздно случится необратимый тепловой пробой. Полевым составным ключам названная проблема почти не грозит. Эти характерные тепловые особенности связаны со свойствами простого n- и p-канала и p-n перехода, которые кардинально отличаются.

Конструкция и принцип работы

Ранее вместо транзисторов в электрических схемах использовались специальные малошумящие электронные лампы, но они были больших габаритов и работали за счет накаливания. Биполярный транзистор ГОСТ 18604.11-88 – это полупроводниковый электрический прибор, который является управляемым элементом и характеризуется трехслойной структурой, применяется для управления СВЧ. Может находиться в корпусе и без него. Они бывают p-n-p и n–p–n типа. В зависимости от порядка расположения слоев, базой может быть пластина p или n, на которую наплавляется определенный материал. За счет диффузии во время изготовления получается очень тонкий, но прочный слой покрытия.

Фото — мпринципиальные схемы включения

Чтобы определить, какой перед Вами транзистор, нужно найти стрелку эммитерного перехода. Если её направление идет в сторону базы, то структура pnp, если от неё – то npn. Некоторые полярные импортные аналоги (IGBT и прочие) могут иметь буквенное обозначение перехода. Помимо этого бывают еще биполярные комплементарные транзисторы. Это устройства, у которых одинаковые характеристики, но разные типы проводимости. Такая пара нашла применение в различных радиосхемах. Данную особенность нужно учитывать, если необходима замена отдельных элементов схемы.

Фото — конструкция

Область, которая находится в центре, называется базой, с двух сторон от неё располагаются эммитер и коллектор. База очень тонкая, зачастую её толщина не превышает пары 2 микрон. В теории существует такое понятие, как идеальный биполярный транзистор. Это модель, у которой расстояние между эммитерной и коллекторной областями одинаковое. Но, зачастую, эммиторный переход (область между базой и эммитером) в два раза больше коллекторного (участок между основой и коллектором).

Фото — виды биполярных триодов

По виду подключения и уровню пропускаемого питания, они делятся на:

1. Высокочастотные;
2. Низкочастотные.

По мощности на:

1. Маломощные;
2. Средней мощности;
3. Силовые (для управления необходим транзисторный драйвер).

Принцип работы биполярных транзисторов основан на том, что два срединных перехода расположены по отношению друг к другу в непосредственной близости. Это позволяет существенно усиливать проходящие через них электрические импульсы. Если приложить к разным участкам (областям) электрическую энергию разных потенциалов, то определенная область транзистора сместится. Этим они очень похожи на диоды.

Фото — пример

Например, при положительном открывается область p-n, а при отрицательном она закрывается. Главной особенностью действия транзисторов является то, что при смещении любой области база насыщается электронами или вакансиями (дырками), это позволяет снизить потенциал и увеличить проводимость элемента.

Существуют следующие ключевые виды работы:

1. Активный режим;
2. Отсечка;
3. Двойной или насыщения;
4. Инверсионный.

Перед тем, как определить режим работы в биполярных триодах, нужно разобраться, чем они отличаются друг от друга. Высоковольтные чаще всего работают в активном режиме (он же ключевой режим), здесь во время включения питания смещается переход эмиттера, а на коллекторном участке присутствует обратное напряжение. Инверсионный режим – это антипод активного, здесь все смещено прямо-пропорционально. Благодаря этому, электронные сигналы значительно усиливаются.

Во время отсечки исключены все типы напряжения, уровень тока транзистора сведен к нулю. В этом режиме размыкается транзисторный ключ или полевой триод с изолированным затвором, и устройство отключается. Есть еще также двойной режим или работа в насыщении, при таком виде работы транзистор не может выступать как усилитель. На основании такого принципа подключения работают схемы, где нужно не усиление сигналов, а размыкание и замыкание контактов.

Из-за разности уровней напряжения и тока в различных режимах, для их определения можно проверить биполярный транзистор мультиметром, так, например, в режиме усиления исправный транзистор n-p-n должен показывать изменение каскадов от 500 до 1200 Ом. Принцип измерения описан ниже.

Основное назначение транзисторов – это изменение определенных сигналов электрической сети в зависимости от показателей тока и напряжения. Их свойства позволяют управлять усилением посредством изменения частоты тока. Иными словами, это преобразователь сопротивления и усилитель сигналов. Используется в различной аудио- и видеоаппаратуре для управления маломощными потоками электроэнергии и в качестве УМЗЧ, трансформаторах, контроля двигателей станочного оборудования и т. д.

Видео: как работает биполярные транзисторы
