Почему светодиодный светильник продолжает тускло светиться при выключенном двухклавишном выключателе?

Как устранить свечение

Решения, позволяющие исправить эту проблему, напрямую зависят от ее причины и могут быть абсолютно разные:

1. Если светодиодная лампа не отличается высоким качеством, ее необходимо заменить аналогом от проверенного производителя.
2. Если причина заключается в выключателе с подсветкой, то устранить свечение можно по-разному. Самым простым и быстрым способом будет приобретение нового устройства, не оснащенного подсветкой. Также допустимо отрезать питающий подсветку провод, чтобы это сделать, необходимо вскрыть коммутационный аппарат. Самым идеальным выходом из ситуации, сохраняющим функцию подсвечивания, станет установка резистора на одном из участков электрической цепи.
3. Проблему, состоящую в неисправной проводке, исправить сложнее всего. В первую очередь необходимо выявить источник утечки тока. При этом нужно помнить, что такая процедура сопровождается другими сложностями, связанными со вскрытием стены и повреждением отделочного материала. Существует более простое решение, при котором параллельно светящимся диодам подключается дополнительная нагрузка (резистор, реле или лампа накаливания). Главное, чтобы этот элемент отличался меньшим сопротивлением, чем светодиодный излучатель. В итоге ток утечки будет перенаправлен на данный элемент. Из-за уменьшения сопротивления лампа перестанет гореть.

Существует ряд способов, при помощи которых можно устранить проблему излучателей, изготовленных на основе диодов. Первым делом нужно правильно определить причину этого явления.

Самостоятельный поиск причины неисправности

Мигание светодиодных ламп как избавиться от проблемы

Основные причины остаточного свечения

К самым распространённым причинам горения светодиодных источников света относят:

• проблемы с проложенной в квартире, на улице и другом объекте проводкой – разрыв цепи, или нарушение изоляции;
• неправильный выбор схемы подключения осветительного прибора;
• использование выключателей, в конструкции которых предусмотрена подсветка.

Проблема может стать и следствием низкого качества используемых ламп. Однако иногда они светятся и за счёт индивидуальных особенностей конструкции.

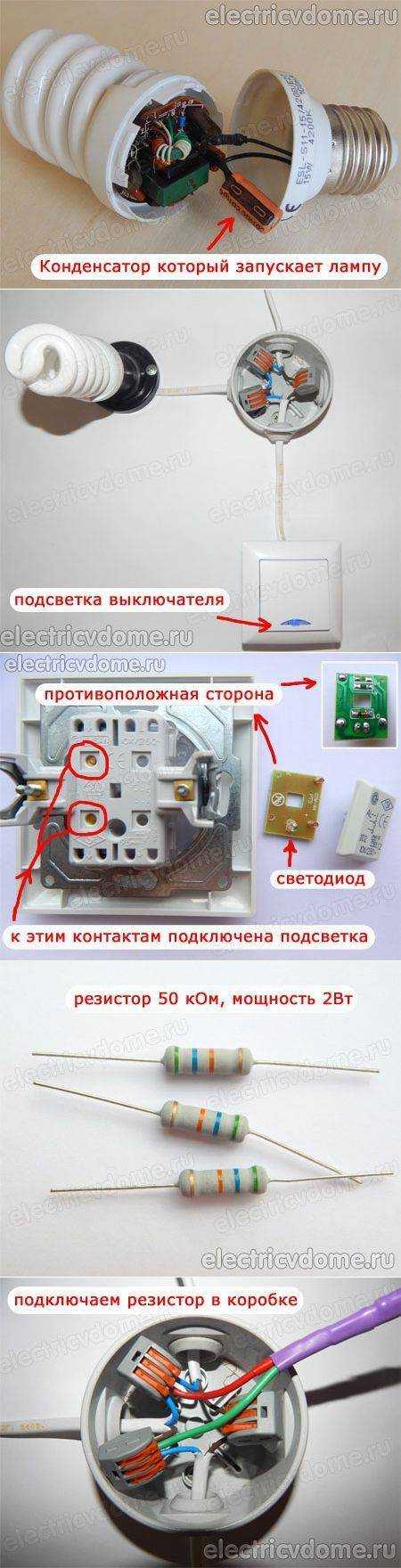

Выключатель с опцией подсветки

С проблемой отключения диодного светильника, который светится после выключения, часто сталкиваются пользователи выключателей с подсветкой. Причиной является наличие внутри корпуса небольшой неоновой лампочки или светодиода. Они не влияют на обычные лампы (галогенные и накаливания), но приводят к тусклому свечению светодиодных источников.

Понять, почему так происходит, можно по схеме подключения. Даже при отключенном освещении в сети остаётся потенциал, передаваемый через неоновую лампочку или светодиод. Иногда его достаточно для питания основного источника освещения, который из-за этого не гаснет полностью. Увидеть, что такие лампы слабо светили после выключения, можно даже днём – но особенно заметно свечение, а иногда ещё и мерцание, ночью.

Неисправности электрической проводки

Полностью не выключаться светодиодный прожектор может из-за вышедшей из строя электрической проводки. Сталкиваются с этим владельцы жилья, где до сих пор не заменили старые алюминиевые провода. А подтверждением причины проблемы может стать появление свечения при установке в ту же люстру других светодиодных ламп, включая модели других производителей.

Убедиться, что решения требует именно проблема с проводкой, можно, подавая высокое напряжение и создавая имитацию пробоя электросети. Пользуются для поисков повреждения провода и специальными приборами или инструментами.

Неправильное подключение светильника

Светодиодные светильники могут не гаснуть из-за неправильного подключения. Например, когда вместо фазы во время монтажа подключили нулевой провод. Даже после размыкания цепи проводка остаётся под напряжением, а прожектор продолжает светиться.

Низкое качество лампочки

Иногда светится при выключенном выключателе светодиодный прожектор невысокого качества. Дешёвые источники – одна из самых распространённых проблем. Они быстрее перегорают, плохо светят, а иногда перестают выключаться из-за неустранимой в обычных условиях неисправности платы.

С другой стороны, прожектора могут быть качественными и вполне исправными. А светятся они из-за особенностей конструкции – процессов в конденсаторах. Проходящий по цепи ток приводит к накоплению энергии, которой хватает для продолжения работы лампы даже после отключения.

Как устроена LED-лампа

1 Светодиодные лампы – особенности устройства

Почему светодиодные лампы могут тускло светиться после выключения

Как устранить возникшую проблему

Способ устранения неисправности зависит от её происхождения. В порядке перечисления причин в первой части обзора:

1. Самый простой способ устранения свечения, вызванного протеканием тока через резистор подсветки выключателя, это удаление цепи. Если это неприемлемо, есть другой способ – подключить параллельно светильнику резистор сопротивлением несколько десятков килоом и мощностью не менее 2 Вт. Он ответвит часть тока на себя и не позволит конденсатору заряжаться.

Ещё лучше вместо резистора подключить конденсатор ёмкостью не более 0,01 мкФ и напряжением не менее 400 В. Если лампы составляют параллельную группу, достаточно одного дополнительного элемента на все лампы. Подключить его можно прямо на патроне – так удобнее. А еще можно заменить один LED-светильник из группы на лампочку накаливания.

1. Чтобы продиагностировать проводку на предмет утечек, можно воспользоваться мегомметром. Испытательное напряжение должно быть не более 500 В. При проведении измерений надо отключить всех потребителей, а также отключить вводной выключатель. Проблема в том, что найти точное место повреждения невозможно. Замене подлежит весь участок проводки, а если она скрытая, то полная замена сопряжена с капитальным ремонтом помещения.
2. Емкостные связи «лечатся» разными способами. Связь между фазным и нулевым проводом радикально снижается применением выключателя, разрывающего одновременно оба проводника. Первая проблема состоит в том, что такие выключатели в бытовом исполнении не производятся, а предназначенные для производственных целей имеют нулевую эстетическую составляющую. Обойти это можно применением двухклавишного выключателя, незаметно соединив механически обе клавиши для одновременной коммутации. Вторая проблема в топологии прокладки. Нулевой провод к выключателю часто не подводится, его придется перекладывать. Да и разрывать нулевой провод нежелательно из соображений безопасности. Но этот метод может сработать во многих случаях.

Следует понимать, что зачастую проблему емкостной связи не решить даже заменой проводки. Улучшенная изоляция нового провода лишь увеличит ёмкость паразитного конденсатора. Поэтому придется радикально менять топологию прокладки проводов. Это дорого с точки зрения финансов, затрат труда и времени. Возможно, дешевле будет отказаться от LED-освещения в пользу лампочки накаливания до следующего капитального ремонта помещения.

Вопрос с низким качеством LED-лампы решается проще всего. Надо попробовать заменить осветительный элемент прибором другого производителя

Рекомендуется обратить внимание на продукцию ведущих мировых изготовителей: Philips, Osram, Gauss, Feron и другие известные бренды. Если проблема не с лампой, а с люстрой, можно попытаться заменить клеммники и внутреннюю проводку

В некоторых случаях это может помочь устранить утечки, возникающие из-за плохой изоляции. Неправильная фазировка исправляется переподключением фазного и нулевого провода. Сделать это надо в любом удобном месте. Например, на клеммнике или в распределительной коробке. Но обязательно до выключателя освещения.

Проблема свечения светодиодных ламп не относится к нерешаемым. Вопрос в правильной диагностике – здесь ошибка может привести к неоправданным финансовым и временным потерям.

Почему мигает светодиодная лампа?

Почему микроволновка работает, но не греет — все причины

Что делать если телефон перестал заряжаться от зарядки — основные причины

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Как решить проблему тусклого света

Поиск причин

Как устроена светодиодная лампа

Чтобы понять причину неправильной работы светодиодов, необходимо разобраться, как устроен светодиодный осветительный прибор.

По внешнему виду бытовая энергосберегающая лампа 220 В не отличается от обычной лампочки накаливания. Разница заключается во внутренней конструкции. Светодиодная лампа имеет:

• цоколь;
• корпус, который выступает и радиатором устройства;
• плата управления и питания;
• светодиодная плата;
• колпак лампы.

Кроме обычных элементов конструкции, светодиодный светильник оборудован блоком питания и управления, потому что LED-устройства не могут работать от переменного тока. Лампа с напряжением 220 В, запитанная от сети переменного тока, где сила тока 1 ампер, просто сгорит. В цоколь прибора встроена полупроводниковая схема, выпрямляющая ток и понижающая напряжение.

В простых световых приборах используется блок питания, изготовленный на основе неполярного конденсатора, который не может полноценно обеспечить совместимость электрического напряжения с лампой. Их ресурс невелик.

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Причины свечения

Устройство светодиодных ламп позволяет им реагировать на питание любой мощности. Поэтому, если наблюдается легкое горение после отключения, значит, идет подпитка малым напряжением и мощностью. Частой причиной, почему светодиодные лампочки в выключенном состоянии горят, является подсветка выключателя. Некоторые типы комнатных выключателей содержат в себе встроенную лампочку чаще светодиод, выполняющие функции подсветки прибора при его выключенном состоянии. Эти элементы подключаются параллельно выключателя, что приводит к прохождению малых токов через Led лампу, которая начинает светиться соответственно величине напряжения и силе тока, проходящего через ее переход катод-полупроводник.

Фактически электрическая цепь с таким выключателем находится под напряжением малой мощности, при переводе их в положение «Выключено». Причиной данного эффекта можно назвать естественное протекание малых котов в цепи нагрузки, потому как параллельно разомкнутых контактов подключен световой индикатор (подсветка из лампочки или светодиода последовательно соединенные с резистором). Еще одной причиной продолжения свечения после отключения выключателя может быть неверно собранная проводка или использование неверно-смонтированного переключателя в качестве размыкающего выключателя. Однако эта ошибка встречается очень редко.

Этапы проверки

Схема соединения

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Особенности светодиодной лампы

Конструкция лампы данного вида сложнее, чем аналога с нитью накаливания. Принцип действия основан на рекомбинации электронов и дырок с переводом на другой энергетический уровень, в результате чего возникает свечение, которое является следствием выделения фотонов.

Этим процессам способствует применение определенных полупроводниковых материалов светодиода.

Чтобы разобраться, почему при выключенном свете горят светодиодные лампы, нужно заглянуть в ее структуру. В магазинах представлены осветители разного размера и формы. Отличается и внутреннее строение.

Наверное, каждый замечал большие различия ценовой категории этого товара, от 100 рублей до тысячи. Именно особенностями устройства обусловлен такой широкий диапазон.

Для обеспечения приемлемых условий работы лампы используется токоограничивающий элемент. В более простых схемах для этой цели задействуют резистор.

Источники света более высокого качества функционируют по иному принципу: в основе схемы лежит диодный мост, который выпрямляет сетевое напряжение и подает его на светодиоды, соединенные последовательно.

Одно из главных отличий современного освещения от обычного накаливающего, это постоянная подача тока, такие схемы называют выпрямленными.

• Светодиодная лампа имеет следующие составляющие:
• стеклянный рассеиватель;
• плата, с прикрепленными к ней диодами;
• радиатор;
• балласт с конденсатором;
• цоколь.

Конденсатор, преобразовывающий и накапливающий энергию, расположен на драйвере. Затем ток подается по цепи в плату, от нее в чипы и диоды. Светодиодная лампа высокого качества имеет несколько иной принцип работы.

Основой является диодный мост, он подает энергию на светодиоды последовательного соединения. Такие источники не будут беспокоить тусклым свечением после выключения выключателя.

Не путайте светодиодную лампу и люминесцентную. Именно люминесцентные светоизлучатели называют энергосберегающими. Чаще всего отличить их можно по спиралевидным колбам. Они постепенно набирают свет при включении, и проблем со свечением при выключенном выключателе не возникает.

Влияние горящей лампочки после выключения

Для тех, у кого легкое ночное свечение не вызывает дискомфорта встает другой вопрос, а безопасно ли это? И как это влияет на расход электроэнергии? Опасности в тлеющем свете нет. Лампа не лопнет посреди ночи, не треснет. Перегорание возможно, но это крайне редкий случай.

Главный недостаток того, что светодиодные лампочки светятся при выключенном выключателе, это быстрая истощаемость осветителя. Дело в том, что схема рассчитана на определенное число запуска и времени горения. Поэтому после двух месяцев почти непрерывного свечения лампочка приходит в негодность.

Чтобы впредь проблема тления света не беспокоила, нужно правильно выбирать осветительные приборы и выключатели. Прежде всего, следует ориентироваться на известных и проверенных производителей.

Обращайте внимание на соразмерность мощности и радиатора светоизлучателя. Если радиатор небольшой, а выработка света довольно мощная, то брать такую не стоит. Предпочтение стоит отдать алюминиевым радиаторам

Если вопрос не принципиальный, то брать выключатель лучше без подсветки

Предпочтение стоит отдать алюминиевым радиаторам. Если вопрос не принципиальный, то брать выключатель лучше без подсветки.

Проблема в подсветке выключателя

Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже. Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис.

Обозначения на схемах:

• HL1 – светодиод или неоновая лампочка подсветки;
• D1 – диод, ограничивающий обратное напряжение;
• L1 – светодиодная лампа основного освещения;
• S1 – выключатель с подсветкой.

Устранить данную неисправность можно тремя способами:

1. Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
2. Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
3. Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.

Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

Если светодиод необходим, ищут конструктивное решение.

• Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
• Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

Почему светится светодиодная лампа при выключенном выключателе

Мигание (мерцание, моргание) светодиодной лампы из-за подсветки в выключателе

Основная причина мигания светодиодной лампы — наличие подсветки в выключателе. Когда выключатель находится во включенном состоянии, ток идет к лампе через контактную систему. Если выключатель отключить, то ток побежит через индикатор. После отключения индикатор подключен последовательно с нагрузкой ( в нашем случае со светодиодами ) и идет мизерное потребление тока. Соответственно ток бежит не только через индикатор, но через нагрузку.

Проходя через диодный мост драйвера, ток заряжает конденсатор фильтра. Напряжение на нем будет возрастать. Как только будет достигнута величина, позволяющая сработать схеме стабилизации. ток пойдет на светодиоды, и они «мигнут, моргнут», тем самым разрядив конденсатор. После процесс повторяется — зарядка, разрядка конденсатора. Частота мигания будет зависеть от многих факторов — драйвера, светодиодов, мощности диодов и т.п.

Как продлить срок службы светодиодных ламп?

Как мы уже отмечали, на ресурс светодиодов критически влияет высокая температура. Поэтому стоит позаботиться о том, чтобы лампы не перегревались. Практика показывает, Что дольше всего служат лампы небольшой и средней мощности — до 10 Вт.

• Если вам нужно много света в комнате, лучше использовать несколько ламп по 5-7 Вт , чем одну на 15-20.
• Следите за качеством соединений проводки и состоянием патронов ламп. Стабильность тока и напряжения — гарантия долгой работы светодиодов.
• Избегайте частых включений и выключений светодиодных ламп. К примеру, если 7-ваттная лампа будет работать по 5 часов в день, за месяц она сожжет всего 1 кВт — 6 руб. в денежном эквиваленте. Так стоит ли постоянно щелкать выключателем? Подробнее мы разбирали ситуацию тут .
• Не покупайте ноунейм продукцию — например, на иностранных маркетплейсах. Скорее всего, это самые дешевые лампы, при производстве которых экономили на всем, чем только можно.

Ну и еще раз напомним: лампы, как и любое другое электрооборудование, имеют гарантийный срок. Обычно магазины без проблем меняют перегоревшие на новые — конечно, при наличии чека. Так что не спешите расстраиваться, если перегорела только одна из пяти или десяти светодиодных ламп. Это значит, что глобальных причин для беспокойства у вас нет, а один экземпляр всегда можно поменять.
